Hjälp för Timmerweb Mobil 2

Transkript

1 1 (6) Hjälp för Timmerweb Mobil 2 (mindre revidering av den hjälp som togs fram i november-2006 för release 2.0) (ArcPad 7.0) Redigera avverkningsobjekt (Åtgärdsobjekt)... 2 Skapa nytt avverkningsobjekt (Åtgärdsobjekt)... 2 Skapa/redigera underobjekt... 3 Aktivt redigeringslager... 3 Skapa Virkesavlägg... 3 Redigera Virkesavlägg... 4 Skapa (avvikande) Åtgärdsyta... 4 Redigera (avvikande) Åtgärdsyta... 4 Skapa Väg... 4 Redigera väg... 5 Skapa Informationspunkt... 5 Redigera Informationspunkt... 5 Redigera Nödkoordinat... 5 Ta bort objekt... 5 Om bakgrundskartor... 6 Metria AB,

2 2 (6) Redigera avverkningsobjekt (Åtgärdsobjekt) För att redigera avverkningsobjektet (Åtgärdsobjektet), "Välj aktivt avverkningsobjekt" och välj aktivt avverkningsobjekt i listan: Välj därefter menykommandot "Redigera attribut". Ändra/fyll i information under befintliga flikar. För att redigera Avverkningsområden (kallas även Åtgärdsområden) klicka på och sätt "Avverkningsområden" som aktivt redigeringslager. Redigera geometrin genom att klicka på (Brytp.) och sedan på ett avverkningsområde. Dra i punkterna för att redigera och bekräfta sedan flytten med. För ny brytpunkt, se till att objektet är aktivt genom att välja det med eller. På menyn väljs "Infoga brytpunkter" och klicka sedan i kartan för att infoga brytpunkter. Bekräfta sedan med. Hur man ritar in nya avverkningsområden beskrivs under "Skapa nytt avverkningsobjekt" nedan. Vill man flytta på hela objektet så väljs menyn välj " Flytta geoobjekt" dra objektet till nytt läge och bekräfta sedan flytten med. Skapa nytt avverkningsobjekt (Åtgärdsobjekt) Tryck på "Nytt avverkningsobjekt" (i Arkiv-menyn ).

3 3 (6) Ange namn på huvudobjektet samt fyll i övriga flikar. Om bakgrundskartor överförts till fältsystemet kan lämplig bakgrundskarta väljas genom att först välja vilken typ av bakgrundskarta som skall användas. Detta görs med menyvalet "Typ av bakgrundskarta". Välj därefter "Välj bakgrundskarta" och välj den bildserie som skall användas. Om bild finns så zoomas kartan in. Ett Avverkningsområde (Åtgärdsområde) skall nu digitaliseras. Klicka på knappen (eller annan valfri form) som startar redigeringen. Vid redigering läggs en verktygsrad till underst i ArcPad-fönstret som ser ut så här: Rita ut objektet genom något av följande alternativ: - rita med pennan - klicka på knappen för att spara en brytpunkt från GPS-mottagare - klicka på knappen för att kontinuerligt spara GPS-punkter. Avsluta genom att klicka på i verktygsraden under kartan. Ytan sluts och ett formulär visas där du väljer OK för att spara. Nödkoordinat skapas automatiskt mitt i objektet och visas med ett rött kors (+). Den kan senare flyttas om så önskas, se avsnittet "Nödkoordinat". Skapa/redigera underobjekt Aktivt redigeringslager Aktivt redigeringslager väljs genom att klicka på, följande fönster visas: Skapa Virkesavlägg Välj "Virkesavlägg" som aktivt redigeringslager, se ovan. Klicka på och placera sedan ut virkesavlägget genom att klicka i kartan eller använd knappen för att spara aktuell GPS-position.

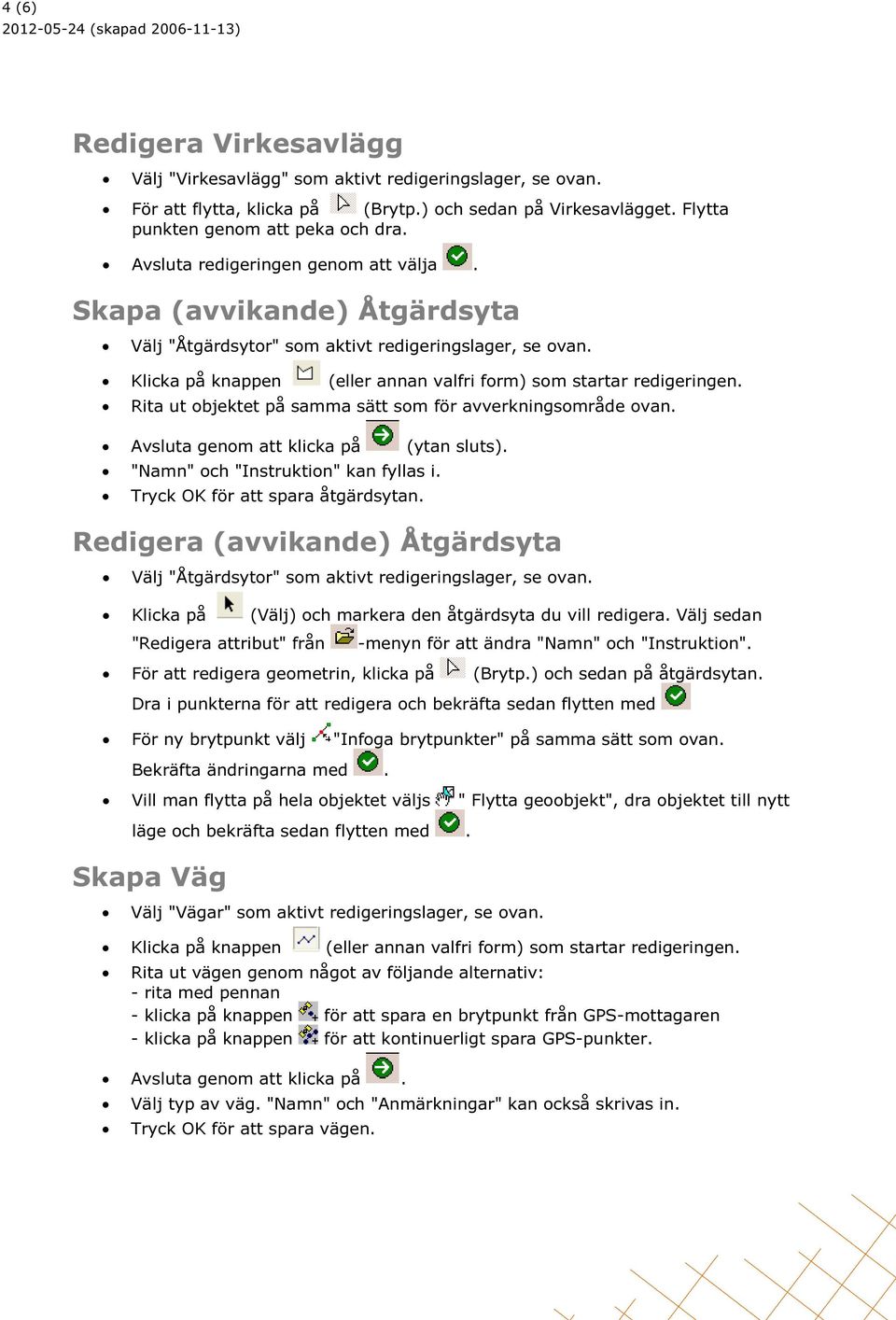

4 4 (6) Redigera Virkesavlägg Välj "Virkesavlägg" som aktivt redigeringslager, se ovan. För att flytta, klicka på (Brytp.) och sedan på Virkesavlägget. Flytta punkten genom att peka och dra. Avsluta redigeringen genom att välja. Skapa (avvikande) Åtgärdsyta Välj "Åtgärdsytor" som aktivt redigeringslager, se ovan. Klicka på knappen (eller annan valfri form) som startar redigeringen. Rita ut objektet på samma sätt som för avverkningsområde ovan. Avsluta genom att klicka på (ytan sluts). "Namn" och "Instruktion" kan fyllas i. Tryck OK för att spara åtgärdsytan. Redigera (avvikande) Åtgärdsyta Välj "Åtgärdsytor" som aktivt redigeringslager, se ovan. Klicka på (Välj) och markera den åtgärdsyta du vill redigera. Välj sedan "Redigera attribut" från -menyn för att ändra "Namn" och "Instruktion". För att redigera geometrin, klicka på (Brytp.) och sedan på åtgärdsytan. Dra i punkterna för att redigera och bekräfta sedan flytten med För ny brytpunkt välj "Infoga brytpunkter" på samma sätt som ovan. Bekräfta ändringarna med. Vill man flytta på hela objektet väljs " Flytta geoobjekt", dra objektet till nytt läge och bekräfta sedan flytten med. Skapa Väg Välj "Vägar" som aktivt redigeringslager, se ovan. Klicka på knappen (eller annan valfri form) som startar redigeringen. Rita ut vägen genom något av följande alternativ: - rita med pennan - klicka på knappen för att spara en brytpunkt från GPS-mottagaren - klicka på knappen för att kontinuerligt spara GPS-punkter. Avsluta genom att klicka på. Välj typ av väg. "Namn" och "Anmärkningar" kan också skrivas in. Tryck OK för att spara vägen.

5 5 (6) Redigera väg Välj "Vägar" som aktivt redigeringslager, se ovan. Klicka på (Välj) och peka sedan på vägen. Välj därefter "Redigera attribut" från -menyn för att ändra för att ändra "Namn", "Typ" och "Anmärkningar". Välj verktyget (Brytp.) Klicka på vägen för att redigera geometrin. Dra i punkterna för att redigera. För ny brytpunkt välj "Infoga brytpunkter" på samma sätt som ovan. Vill man flytta på hela objektet väljs "Flytta geoobjekt". Avsluta redigeringen genom att klicka på. Skapa Informationspunkt Välj "Informationspunkter" som aktivt redigeringslager, se ovan. Klicka på och placera sedan ut Informationspunkten där den skall vara eller använd knappen Skriv in "Text" för informationspunkten. Tryck OK för att spara. för att spara aktuell GPS-position. Redigera Informationspunkt Välj "Informationspunkter" som aktivt redigeringslager, se ovan. Klicka på (Välj). Markera sedan Informationspunkten och välj därefter "Redigera attribut" för att ändra "Text". För att flytta, klicka på (Brytp.) och sedan på informationspunkten. Flytta punkten genom att peka och dra. Avsluta redigeringen genom att välja. Redigera Nödkoordinat Välj " Nödkoordinat " som aktivt redigeringslager, se ovan. Klicka på (Brytp.) och sedan på Nödkoordinaten. Flytta Nödkoordinaten genom att peka och dra. Avsluta redigeringen genom att klicka på. Ta bort objekt - Klicka på och välj sedan aktuellt aktivt redigeringslager. - Klicka på (Välj) och sedan på aktuellt objekt. - Välj "Ta bort" under menyn och bekräfta.

6 6 (6) Om bakgrundskartor Om ett avverkningsobjekt tagits ut från webbsystemet så visas dessa automatiskt om de finns och "Typ av bakgrundskarta" är satt via menyvalet: Menyvalen för bakgrundskartor finns under "Lägg till lager"-menyn. För nya avverkningsobjekt skapade i efterhand kan önskad bakgrundskarta sättas genom att välja menyvalet "Typ av bakgrundskarta", och sedan öppna "Välj bakgrundskarta" :
