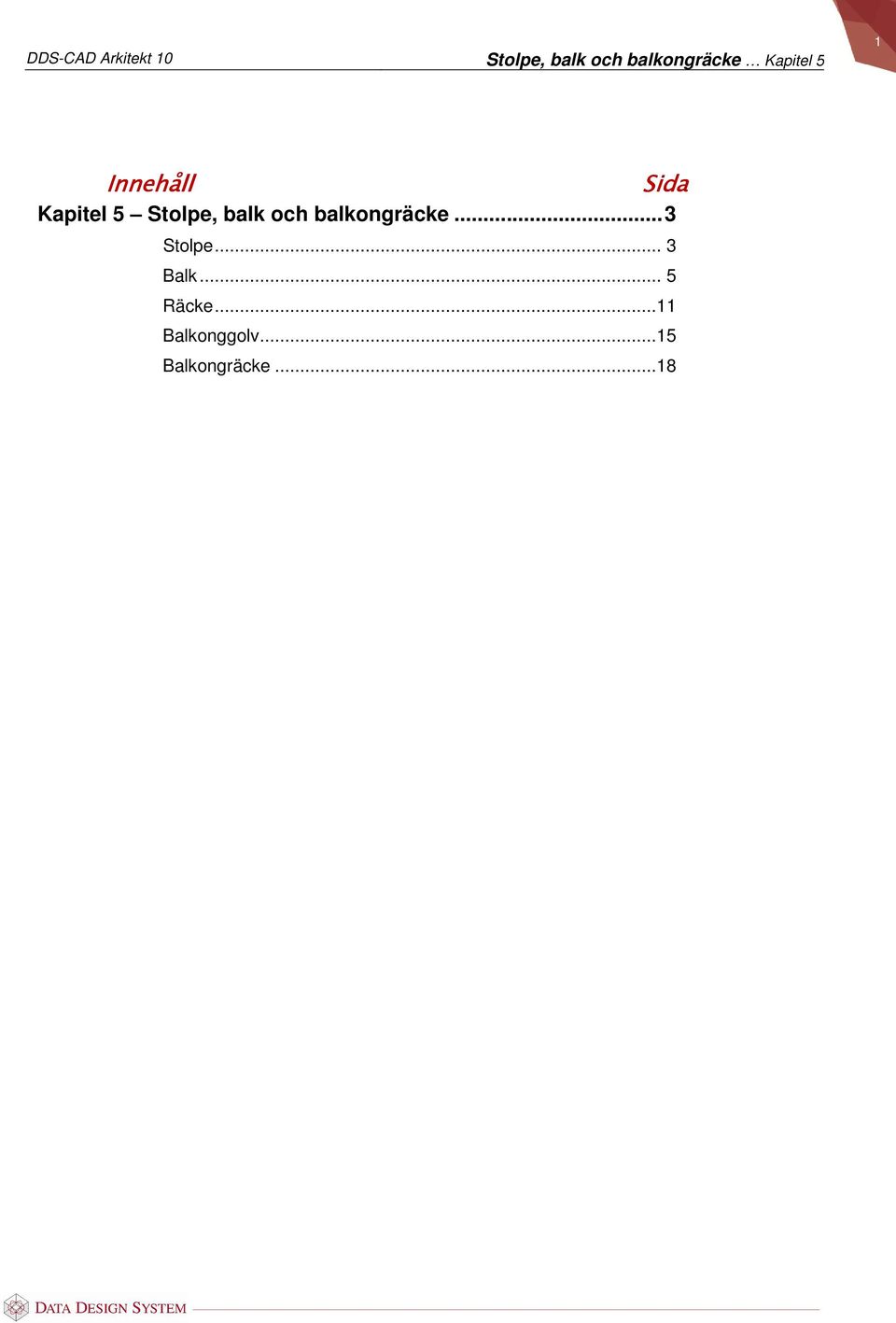

1 1 Innehåll Sida Kapitel 5 Stolpe, balk och balkongräcke... 3 Stolpe... 3 Balk... 5 Räcke...11 Balkonggolv...15 Balkongräcke...18

2 2 Kapitel 5 Stolpe, balk och balkongräcke DDS-CAD Arkitekt 10

3 3 Kapitel 5 Stolpe, balk och balkongräcke Stolpe Det skall placeras stolpar, en balk samt balkongräcke på planritningen för våning 1. Välj Verktygsset för Stolpe/balk Man skiljer på invändiga och utvändiga stolpar och balkar. Dessa ska placeras in som utvändiga. Välj Trästolpe med täckbrädor... Kontrollera att kryssrutan för invändig inte är i bockad. Sätt höjdreferens till m och stolpens höjd till 2.60 Klicka därefter på [OK].

4 4 Kapitel 5 Stolpe, balk och balkongräcke DDS-CAD Arkitekt 10 Stolpen visas dynamiskt och ska nu placeras relativt i förhållande till det övre vänstra hörnet på planen. När stolpen (eller andra objekt) är dynamiska på skärmen, kan man via [Tab]- tangenten välja fästpunkt till någon av de fem möjliga som visas ovanför. Var gång [Tab] klickas skiftar fästpunkten, symbolens position i förhållande till markören visar vilken som är aktiv. Nu ska fästpunktet högst upp till vänster på symbolen användas. Klicka på [Tab]-tangenten tills rätt fästpunkt är aktiv. Placera pelaren enligt bilden ovan. Efter att den första stolpen är på plats ska nästa stolpe sättas in. Håll den dynamiska stolpen över den utsatta stolpen och tryck [Shift] + [ ] - d.v.s. förflyttning i positiv X- riktning (till höger) relativt markörens position. Detta kan även göras via snabbmeny (högerklick). Välj Från markörposition, sedan Höger (X). Skriv in m och klicka sedan [OK]. Tryck på [Esc] för att avsluta insättningen.

5 5 Placera ut resterande 2 stolpar. Balk Det skall läggas en balk centrerat över stolparna från den första balken till den sista. Positionen pekas in med två punkter i plan d.v.s. från vänster sida (stolpe 1) till höger sida (stolpe 4).

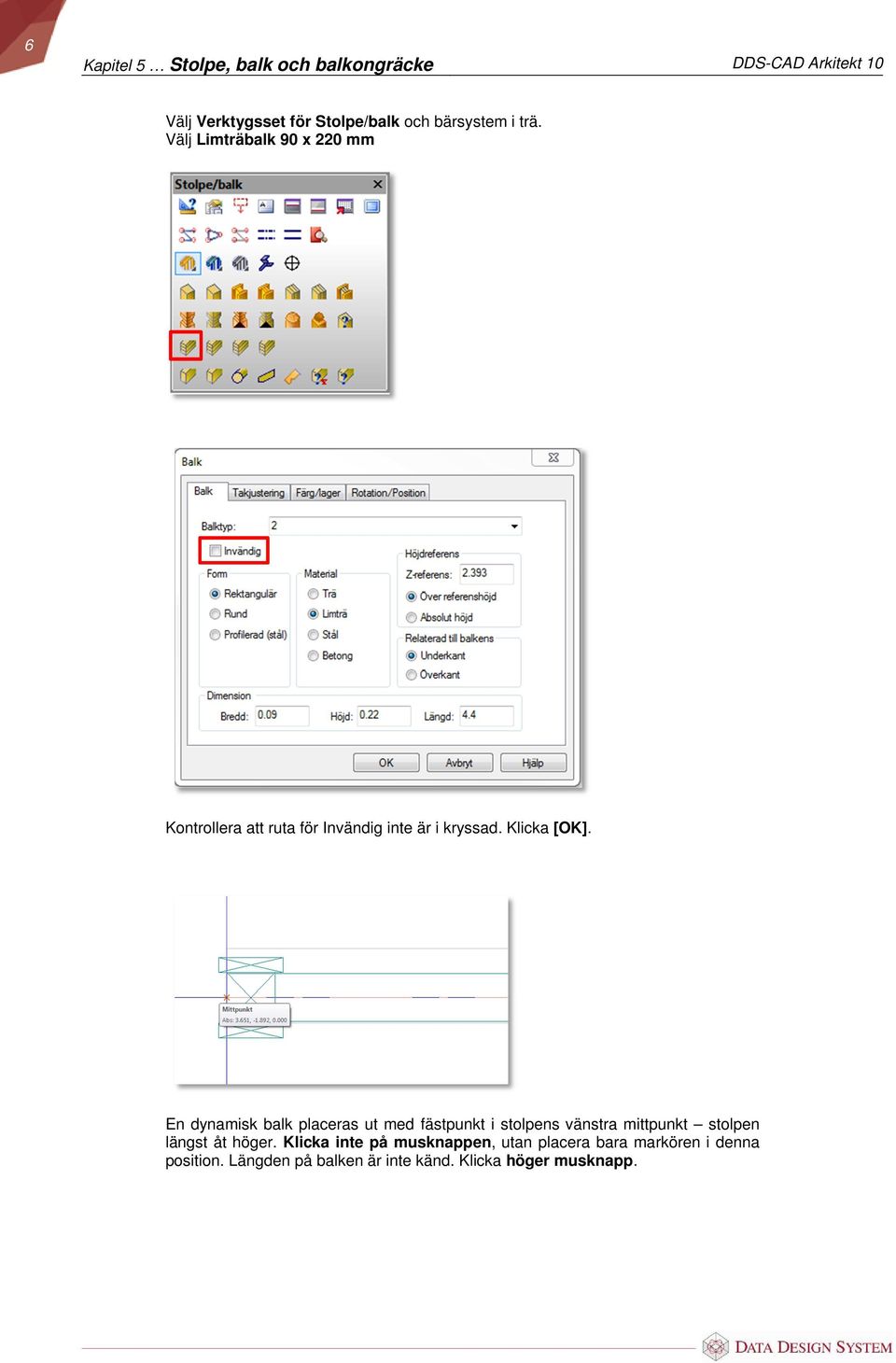

6 6 Kapitel 5 Stolpe, balk och balkongräcke DDS-CAD Arkitekt 10 Välj Verktygsset för Stolpe/balk och bärsystem i trä. Välj Limträbalk 90 x 220 mm Kontrollera att ruta för Invändig inte är i kryssad. Klicka [OK]. En dynamisk balk placeras ut med fästpunkt i stolpens vänstra mittpunkt stolpen längst åt höger. Klicka inte på musknappen, utan placera bara markören i denna position. Längden på balken är inte känd. Klicka höger musknapp.

7 7 Välj Lokalisera balkens andra punkt. En dynamisk linje hjälper till att hitta rätt position. 2 Avsluta insättning av balken med [Esc].

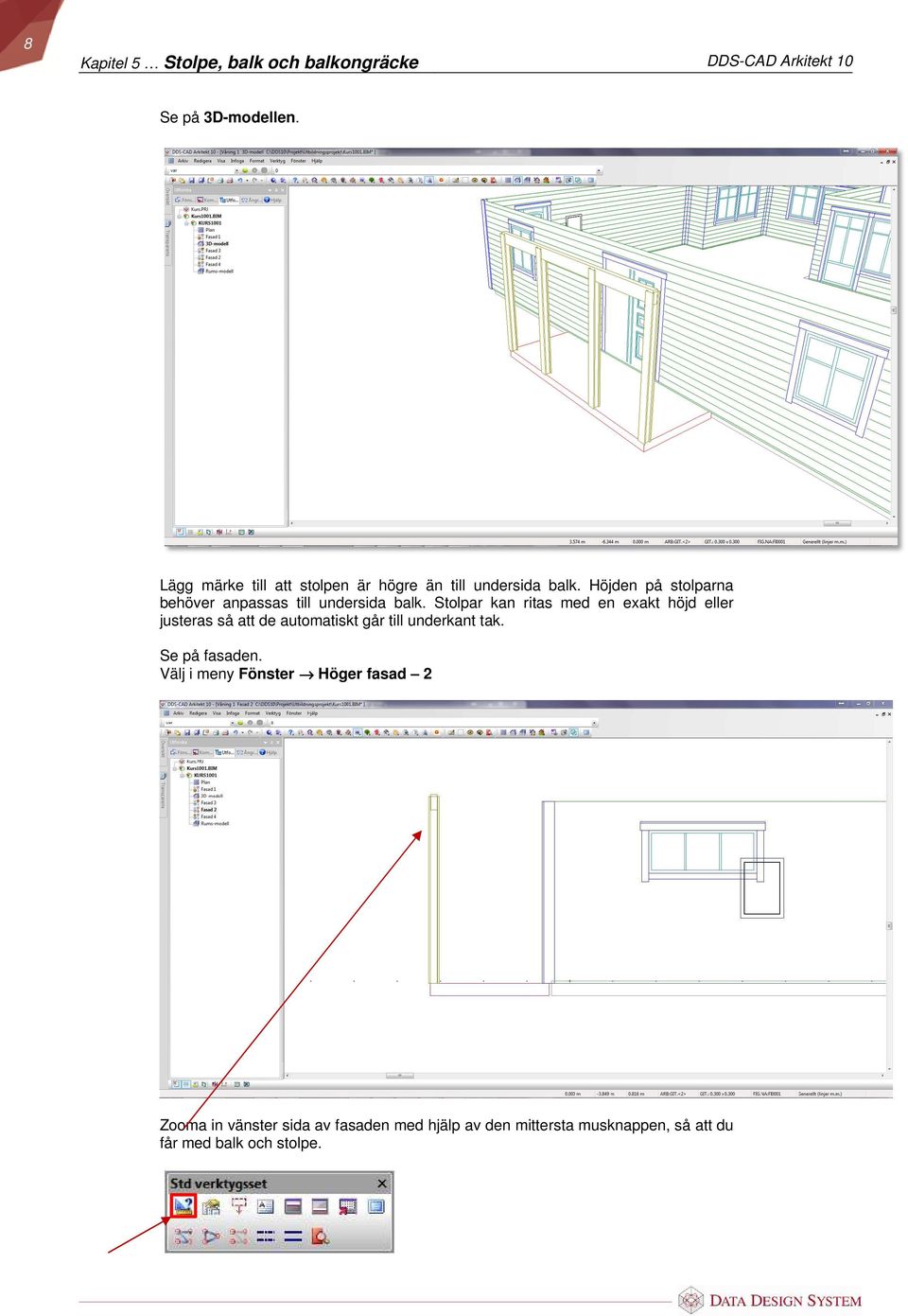

8 8 Kapitel 5 Stolpe, balk och balkongräcke DDS-CAD Arkitekt 10 Se på 3D-modellen. Lägg märke till att stolpen är högre än till undersida balk. Höjden på stolparna behöver anpassas till undersida balk. Stolpar kan ritas med en exakt höjd eller justeras så att de automatiskt går till underkant tak. Se på fasaden. Välj i meny Fönster Höger fasad 2 Zooma in vänster sida av fasaden med hjälp av den mittersta musknappen, så att du får med balk och stolpe.

9 9 Nu ska du mäta avståndet mellan underkant balk och överkant stolpe via mätverktyget Avstånd mellan två punkter som ligger längst till vänster på 1:a raden i alla verktygsset. Klicka på ikonen. Lokalisera första punkten för måttsättning peka på överkanten av stolpen och klicka vänster musknapp. Lokalisera andra punkten för måttsättning peka på underkanten av balken och klicka vänster musknapp. 2 Dialogen som kommer fram visar att Relativt avstånd i Z = m. Detta värde ska användas som stolphöjd. Notera värdet och stäng dialogen. 1 Öppna planritningen. Nu ska höjden på stolparna justeras. Marka alla stolpar på en gång genom att hålla ner [Ctrl]-knappen medan varje stolpe markeras. Högerklicka därefter för att få fram snabbmenyn, välj Ändra egenskap.

10 10 Kapitel 5 Stolpe, balk och balkongräcke DDS-CAD Arkitekt 10 Justera höjden som visas och tryck OK. Återgå till Höger fasad 2 och kontrollera stolpens höjd Kolla även i 3D-modellen Spara.

11 11 Räcke Det ska sättas in räcken enligt nedan. Det används samma principer för att rita räcken som vägg. Öppna planritningen Välj Verktygsset för Vägg/Räcke. Välj Rita balkongräcke. Välj typ 186: Spjälräcke + stolpar. Välj referenslinje: Höger sida/utsida.

12 12 Kapitel 5 Stolpe, balk och balkongräcke DDS-CAD Arkitekt 10 Börja med att placera ut räckets första punkt intill husväggen. Räckets nästa punkt placeras intill stolpen som bilden visar. Avsluta med [Enter] och en dialogbox kommer fram. I dialogboxen markeras Inkludera golvdim. för kontur.

13 13 Om man inte önskar räcket måttsatt tillsammans med väggens måttsättning, välj fliken Diverse. Ta bord markeringen för Automatisk måttsättning. Tryck [OK]. Gör klart de resterande 3 räcken enligt bilden nedan. Avsluta med att uppdatera ritningen (F5)

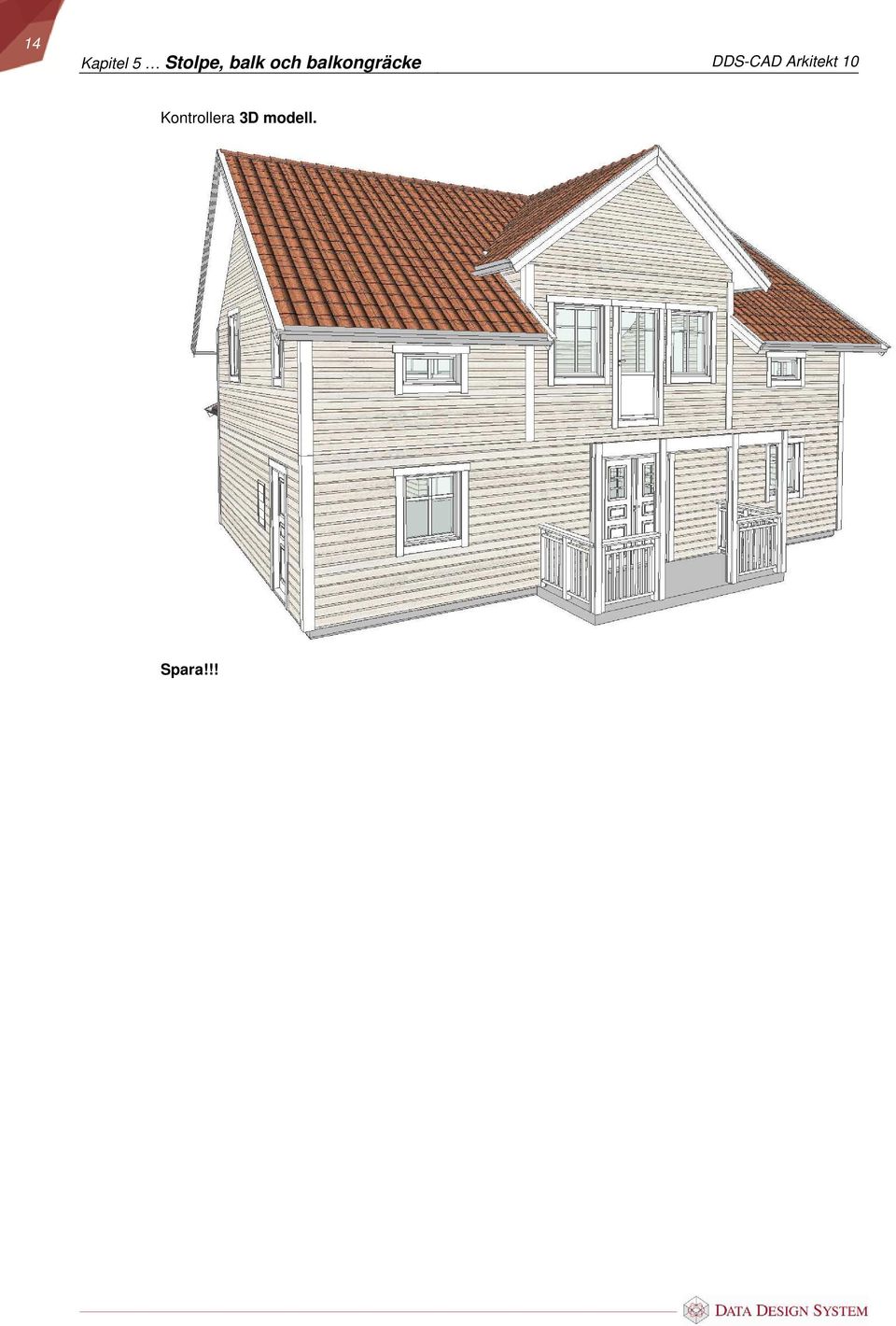

14 14 Kapitel 5 Stolpe, balk och balkongräcke DDS-CAD Arkitekt 10 Kontrollera 3D modell. Spara!!!

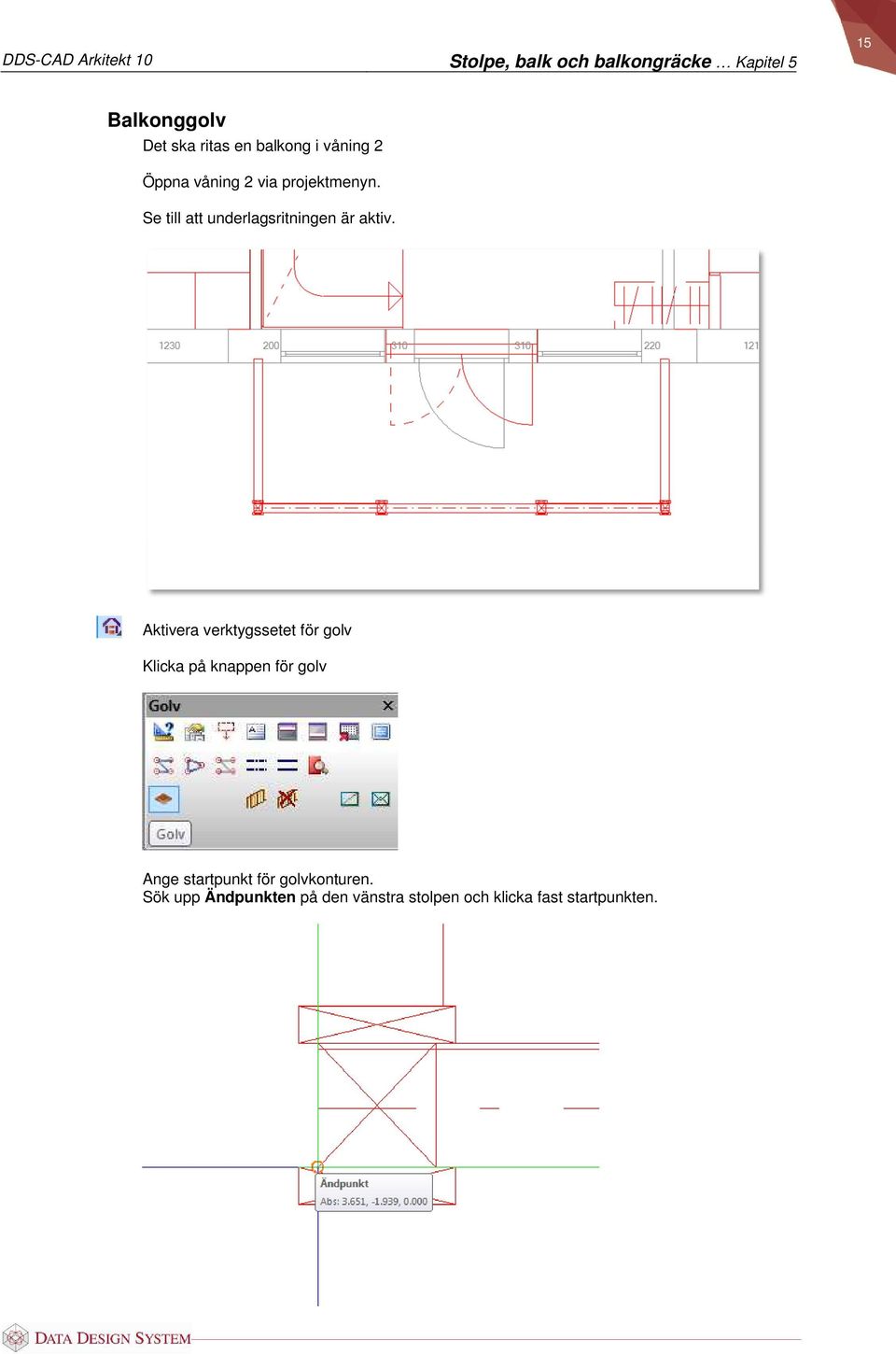

15 15 Balkonggolv Det ska ritas en balkong i våning 2 Öppna våning 2 via projektmenyn. Se till att underlagsritningen är aktiv. Aktivera verktygssetet för golv Klicka på knappen för golv Ange startpunkt för golvkonturen. Sök upp Ändpunkten på den vänstra stolpen och klicka fast startpunkten.

16 16 Kapitel 5 Stolpe, balk och balkongräcke DDS-CAD Arkitekt 10 Flytta markören diagonalt och Högerklicka där utsida panel möter utsida räcke. Välj Spara rektangel

17 17 Välj Balkong 145 mm i listan. Tryck [OK]

18 18 Kapitel 5 Stolpe, balk och balkongräcke DDS-CAD Arkitekt 10 Balkongräcke Nu ska ett balkongräcke ritas längs med golvkonturen. Välj Verktygsset för Vägg/Räcke. Välj Rita balkongräcke. Välj typ 186: Spjälräcke + stolpar. Välj referenslinje: Höger sida/utsida. Rita ut räcket enligt bilden nedan. Räcket ska följa utsida balkonggolv. Börja med att placera ut räckets första punkt intill husväggen Avsluta sedan räcket med [Enter] och en dialogbox kommer fram.

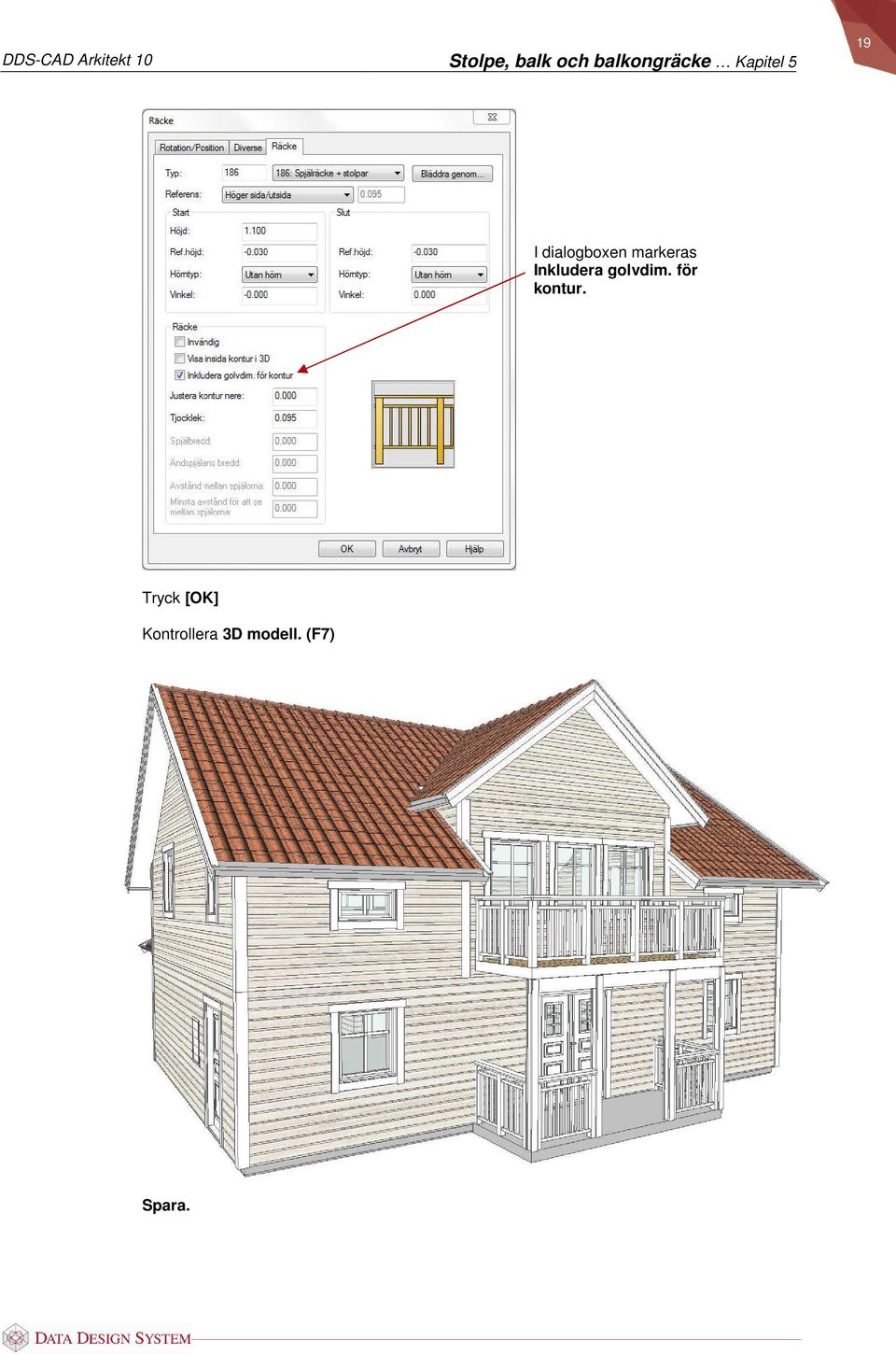

19 19 I dialogboxen markeras Inkludera golvdim. för kontur. Tryck [OK] Kontrollera 3D modell. (F7) Spara.
