1 Kapitel DDS-CAD Arkitekt 6.5 Dekorera fasad och sektion Kapitel Innehåll... Sida Kapitel 12 - Dekorera fasad och sektion... 3 Fasad...3 Raderingsområde...6 Vektorfil...7 Skriv ut fasaden...7 Figur som raderar bort...8 Sektion...10 Takstol...12

2 2... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 6.5

3 Kapitel DDS-CAD Arkitekt 6.5 Dekorera fasad och sektion Kapitel 12 - Dekorera fasad och sektion Fasad De fyra fasaderna ska dekoreras d.v.s. terränglinje, buskar och träd ska sättas in och göra ritningen mer säljbar. Den färdiga fasaden hämtas från projektmenyn om du är i en ritning hämtas denna från ikonen som visas. Klicka på Projektmenyn - eller via tangentbordet/snabbtangenter [Ctrl] + [J]. Välj Behandla fasad 1 i projektmenyn och klicka Öppna. Bilden av fasaden hämtas in automatiskt. Det hämtas också in ett annat verktygsset. Det är inte möjligt att rita in nya väggar i denna ritning, utan det går enbart att dekorera fasaden. Det aktiva verktygssetet är: Dekorering av fasader och sektion

4 4... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 6.5 Diverse figurer kan hämtas från verktygssetet och placeras i ritningen på samma sätt som inredning behandlas i planritningen. Fasad 1 ska dekoreras som bilden ovanför visar. Börja med gräset. Välj Gräs. Vald figur följer trådkorset och flyttas med musen. Placera figuren och klicka på vänster musknapp varje gång den ska fästas i ritningen på skärmen. Figuren kan roteras motsols och medsols genom att hålla ned [Ctrl]+[Shift]- tangenten + vänster/höger musknapp. Intervall för rotering är 45 eller önskat antal grader. Tryck A (Angle = vinkel) på tangentbordet. Skriv in rotationssteg som det visas. Tryck [Ctrl]+[Shift]+höger musknapp och placera det roterade gräset till höger i fasaden, klicka med vänster musknapp..

5 Kapitel DDS-CAD Arkitekt 6.5 Dekorera fasad och sektion Avsluta när gräs är placerat genom att klicka [Esc] eller figuren byts ut genom att gå direkt till verktygssetet och välja Träd. Tryck bokstaven N för att normalisera d.v.s. rotationen ställs tillbaka till 0. Trädet följer trådkorset och flyttas med musen Placera och klicka med vänster musknapp. De olika figurerna som används för att dekorera ritningen med, kan beskådas i hjälpfilen före insättning. Hjälpfilen kan aktiveras via valet Hjälp i menyn eller genom att trycka på [F1] som öppnar hjälpfilen. Bil ska placeras. Välj Bil Audi A3. Observera möjligheten som visas nederst i dialogrutan: Dölj det som ligger bakom figuren. Acceptera förslaget. Bilen följer trådkorset och flyttas med musen Placera och klicka vänster musknapp.

6 6... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 6.5 Kvinna placeras på samma sätt som bil via valet Människor i verktygsfältet.. Välj Trappor. Denna är i utgångsläget 1 meter bred, men kan skaleras så att den sträcker sig under båda ytterdörrarna. När trappan är dynamisk, tryck då på bokstaven S (Skalering) på tangentbordet. Trappen ska skaleras i X-riktning, d.v.s. den ska vara bredare - 4 meter bred. Skriv in som det visas och klicka OK. Placera trappan som det visas i ritningen. Om den dynamiska figuren hänger sig fast i snappunkterna, håll ned [Alt]-tangenten när du flyttar figuren och fäst med vänster musknapp. Figurerna som sätts in ska automatiskt klippa bort det som ligger bakom (huset). När de sätts in, blir inte klippningen utförd förrän du ritar om (och alltid vid utskrift). Önskar du detta utför följande: Klicka på Rita om innehållet på skärmen [RP] (överst till höger i verktygsfältet) Kom ihåg att spara ritningen. Raderingsområde En del av den insatta vektorfilen (fasaden) ska raderas/klippas bort. I enskilda fasader ska delar av grundmuren som ligger under marken klippas bort. Här visas ett exempel som inte stämmer överens med uppgiften. Välj nederst i verktygsfältet Radera inne i området Det ska markeras ett område där man kan välja om det som ligger inne i området ska raderas/klippas bort.

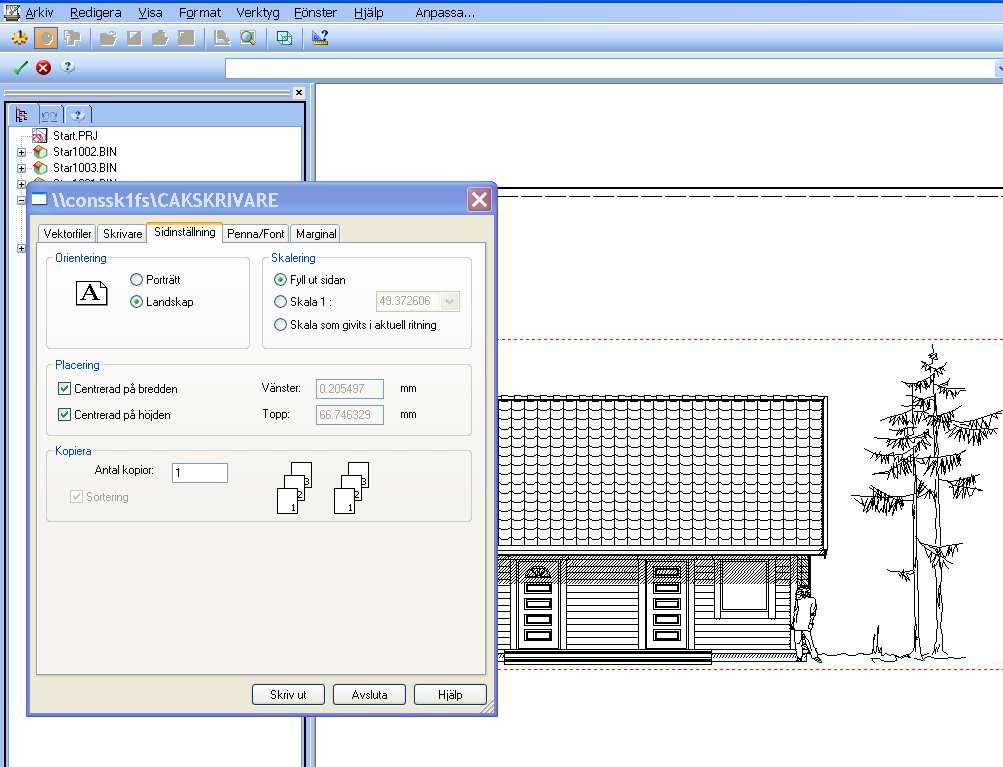

7 Kapitel DDS-CAD Arkitekt 6.5 Dekorera fasad och sektion Med hjälp av dynamisk linje markeras ett slutet område i positiv riktning. Avsluta med [Esc] efter att punkt 5 har angetts. Avbryt den dynamiska linjen med [Esc]. Rita om skärminnehållet. Vektorfil Spara en vektorfil av denna ritning så att den kan placeras på ark och skrivas ut tillsammans med andra fasader och titelfält på ett ark med ram. Klicka Lagra vektorfil av presentationen som finns i verktygssetet och på huvudknappraden. Skriv ut fasaden Den dekorerade fasaden kan också skrivas ut direkt på plotter/skrivare utan att behöva gå vägen via placering på ark. Klicka på Skriv ut ritningen Det blir skapat en tillfällig vektorfil av den dekorerade fasaden, och denna blir skickad till plotter/skrivare.

8 8... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 6.5 Se kapitel 15 för närmare beskrivning av plotterprogrammet. Välj Avsluta. Figur som raderar bort Dekorera fasad 2 genom att välja denna i projektmenyn. Öppna ritningen. Välj i verktygsfältet Buskar 1.

9 Kapitel DDS-CAD Arkitekt 6.5 Dekorera fasad och sektion Välj buske överst till vänster. Lägg märke till streckad linje som visar ett område där figuren automatiskt klipper bort det som ligger bakom till exempel en källare som ligger under marknivå. Markera för Dölj det som ligger bakom figuren nederst til vänster i dialogrutan. När figuren är dynamisk, kan man klicka på S-tangenten för att få fram dialogrutan för skalering av figuren. Skriv in 0.8 som huvudskalering. Figurens storlek multipliceras med faktor 0.8. Utgångspunkten är storlek 1. Placera figuren.

10 10... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 6.5 Kom ihåg att lagra vektorfil av den färdiga dekorerade ritningen (Lagra vektorfil av presentationen) Fasaderna 3 och 4 dekoreras på samma sätt med figurer efter önskemål. Dessa öppnas från projektmenyn med ritningsnummer 323 och 324. Kom ihåg att lagra vektorfil av den färdiga dekorerade ritningen (Lagra vektorfil av presentationen). Sektion Sektionen ska också "dekoreras" d.v.s. sätta in takstol, måttlinjer, grundfigur o.s.v. Den sparade sektionen hämtas från projektmenyn om du är i en ritning hämtas den via den ikon som visas nedan... Välj Projektmeny - eller via tangentbordet/snabbtangenter [Ctrl] + [J]. Öppna ritningen som visas ovanför genom att markera i listan och klicka Öppna. Man kan också dubbelklicka i listan. Det ska sättas in en takstol. Högerklicka och välj A-takstol genomgående överram.

11 Kapitel DDS-CAD Arkitekt 6.5 Dekorera fasad och sektion Justera de nedersta värdena (nere till vänster i dialogrutan) behåll de andra som föreslås. Klicka OK. Takstolsfiguren kommer fram på skärmen dynamisk. Zooma in vid placering. Placera fästpunkten överst på utsida stomme och underkant isolering och klicka vänster musknapp. Sätt in diverse måttsättningsfigurer som hämtas från snabbmenyn.

12 12... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 6.5 Kom ihåg att lagra vektorfil av presentationen så att denna sedan kan placeras på ett ark tillsammans med planritningen. Spara ritningen. Takstol Enligt plan- och bygglagen krävs det detaljerade sektionsritningar. Tak som är konstruerade via DDS-CAD Arkitekt resulterar i att endast takvolymen visas, och önskade detaljer i sektionen läggs på manuellt när sektionsritningen dekoreras (ritning ). För att enkelt kunna visa isolering på vindsvåningen finns det 3 takstolar som man kan sätta in i sektionen, dimensionerna kan ändras. De kan väljas med och utan neddrag och måttsättning. Ja, varianterna är många. Fästpunkten till takstolen är utvändigt regelverk. Önskad takstol hämtas ifrån snabbmenyn i dekorritningen.

13 Kapitel DDS-CAD Arkitekt 6.5 A-takstol med genomgående överram Dekorera fasad och sektion A-takstol med genomgående underram A-takstol för vägglivsförhöjning

14 14... Kapitel Dekorera fasad och sektion DDS-CAD Arkitekt 6.5 W-takstol
