1 Kapitel DDS-CAD Arkitekt 6.5 Redigering Kapitel Innehåll... Sida Kapitel 16 - Redigering... 3 Bodvägg...3 Golv i boden...6 Dörr...9 Skjutdörr...10 Stolpe...12 Frittdefinierat tak...15 Fundament för stolpe...20 Takkupa i plan våning Fönster i takkupa...24 Kopplingstak baserat på 2 punkter...25 Justera väggstart/slut...28 Automatisk generering av vektorfiler...29

2 2... Kapitel Redigering DDS-CAD Arkitekt 6.5

3 Kapitel DDS-CAD Arkitekt 6.5 Redigering Kapitel 16 - Redigering Bodvägg Det ska ritas en bod på den vänstra gavelväggen i Plan våning 1. Öppna ritningen Plan våning 1. Välj Presentationsegenskaper Detaljerad. Klicka på Verktygssetet för vägg. Välj Rita vägg

4 4... Kapitel Redigering DDS-CAD Arkitekt 6.5 Välj Utvändig vägg YV 13/95/9/28 Referenslinjen i väggen när väggen ritas, ska följa utvändig stomme. Golvet i boden ska ligga 500 mm nedanför golvet i vån 1. Det vill säga att panelen på boden dras ner 300 mm och i källarplan ritas en 200 mm hög lecavägg. Nu är det klart för uppritning av bodvägg som visas på ritning nedan. 2 1 Se meddelande överst i skärmen. Ange startpunkt för vägg Placera trådkorset i planens översta vänstra hörn vid utvändig stomme (punkt 1) så att snappunkten visar skärmtips Ändpunkt. Nu ska startpunkten för väggen anges (punkt 2) i förhållande till snappunktens placering. Detta kan väljas via hjälpmenyn, (högerklick) och Flytta relativt från markörens position, men vi ska använda snabbtangenterna [Shift]+[ ]

5 Kapitel DDS-CAD Arkitekt 6.5 Redigering Ange ett avstånd i dialogboxsen på 2.7 m. Startpunkten är nu markerad. Använd piltangenterna på tangentbordet för att rita de tre väggarna som alla har en längd på 3 meter. Avsluta med [Enter]. Avbryt väggkommandot med [Esc]. Över boden ska det läggas ett tak, och alla väggarna ska justeras upp mot taket ovanför. Detta måste anges för alla tre väggarna. Markera en av väggarna och högerklicka för hjälpmenyn. Välj Välj alla väggarna i sekvensen. Alle tre väggarna blir markerade. Välj i samma hjälpmeny Ändra egenskap eller snabbtangent [Alt]+[Enter].

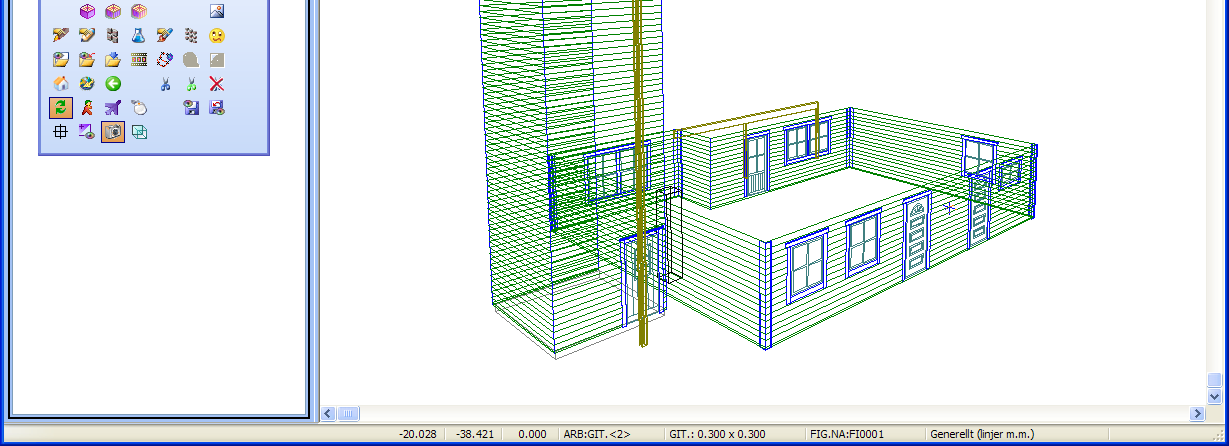

6 6... Kapitel Redigering DDS-CAD Arkitekt 6.5 Välj fliken Justeringar. Markera för att justera vägghöjden Upp mot taket ovanför. Kontrollera nere i dialogboxen att Inkludera golvtjocklek vid utsida fasad är avmarkerad. Se på 3D-modellen. Man ser här att väggarna i boden växer uppåt för att söka efter ett tak. Detta ska läggas på senare, och då kommer väggarna att stanna vid understa takytan. Golv i boden Det ska läggas ett betonggolv i boden. Golvet följer utsida stomme. Välj Verktygsset för Golv. Välj Golv.

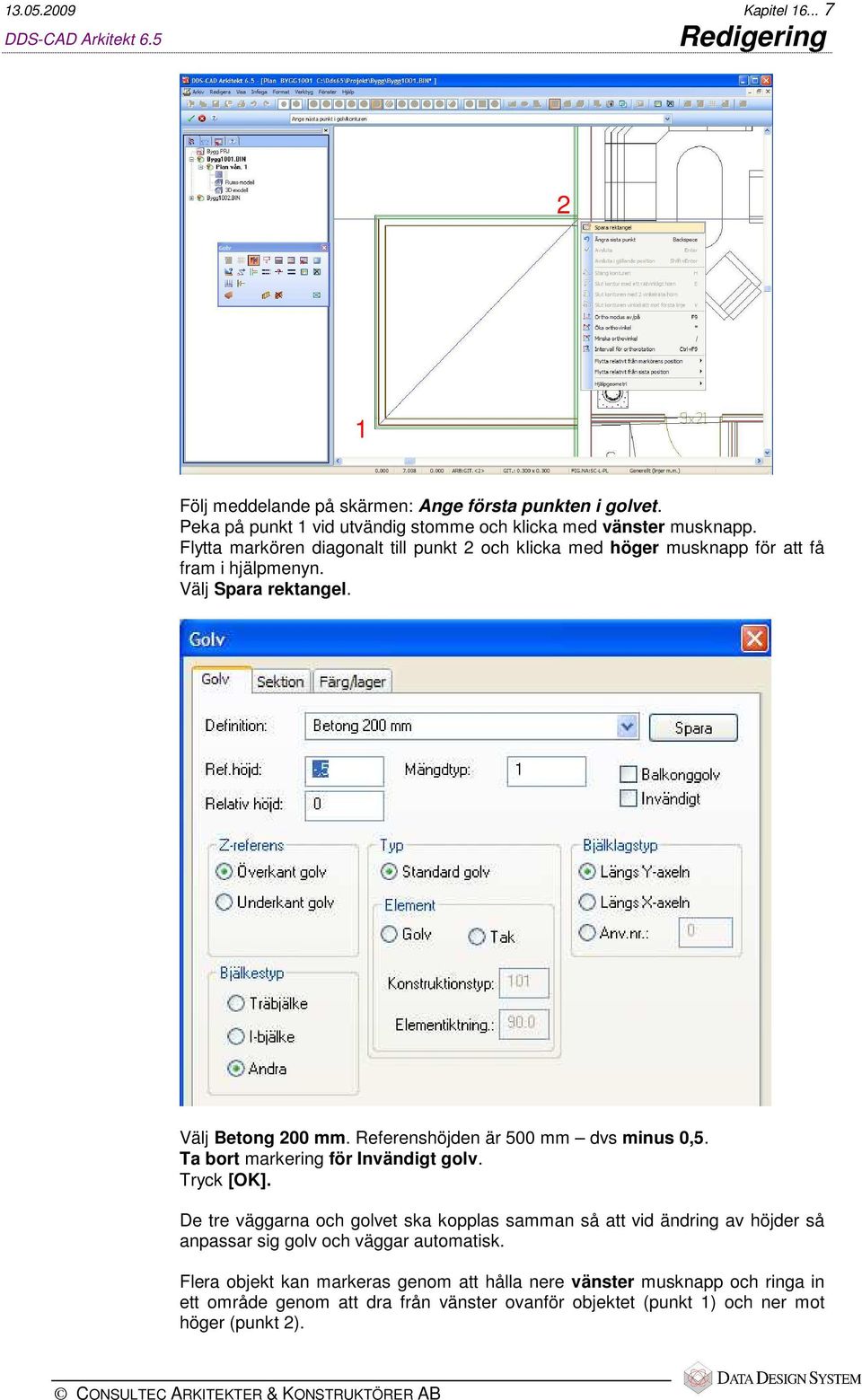

7 Kapitel DDS-CAD Arkitekt 6.5 Redigering 2 1 Följ meddelande på skärmen: Ange första punkten i golvet. Peka på punkt 1 vid utvändig stomme och klicka med vänster musknapp. Flytta markören diagonalt till punkt 2 och klicka med höger musknapp för att få fram i hjälpmenyn. Välj Spara rektangel. Välj Betong 200 mm. Referenshöjden är 500 mm dvs minus 0,5. Ta bort markering för Invändigt golv. Tryck [OK]. De tre väggarna och golvet ska kopplas samman så att vid ändring av höjder så anpassar sig golv och väggar automatisk. Flera objekt kan markeras genom att hålla nere vänster musknapp och ringa in ett område genom att dra från vänster ovanför objektet (punkt 1) och ner mot höger (punkt 2).

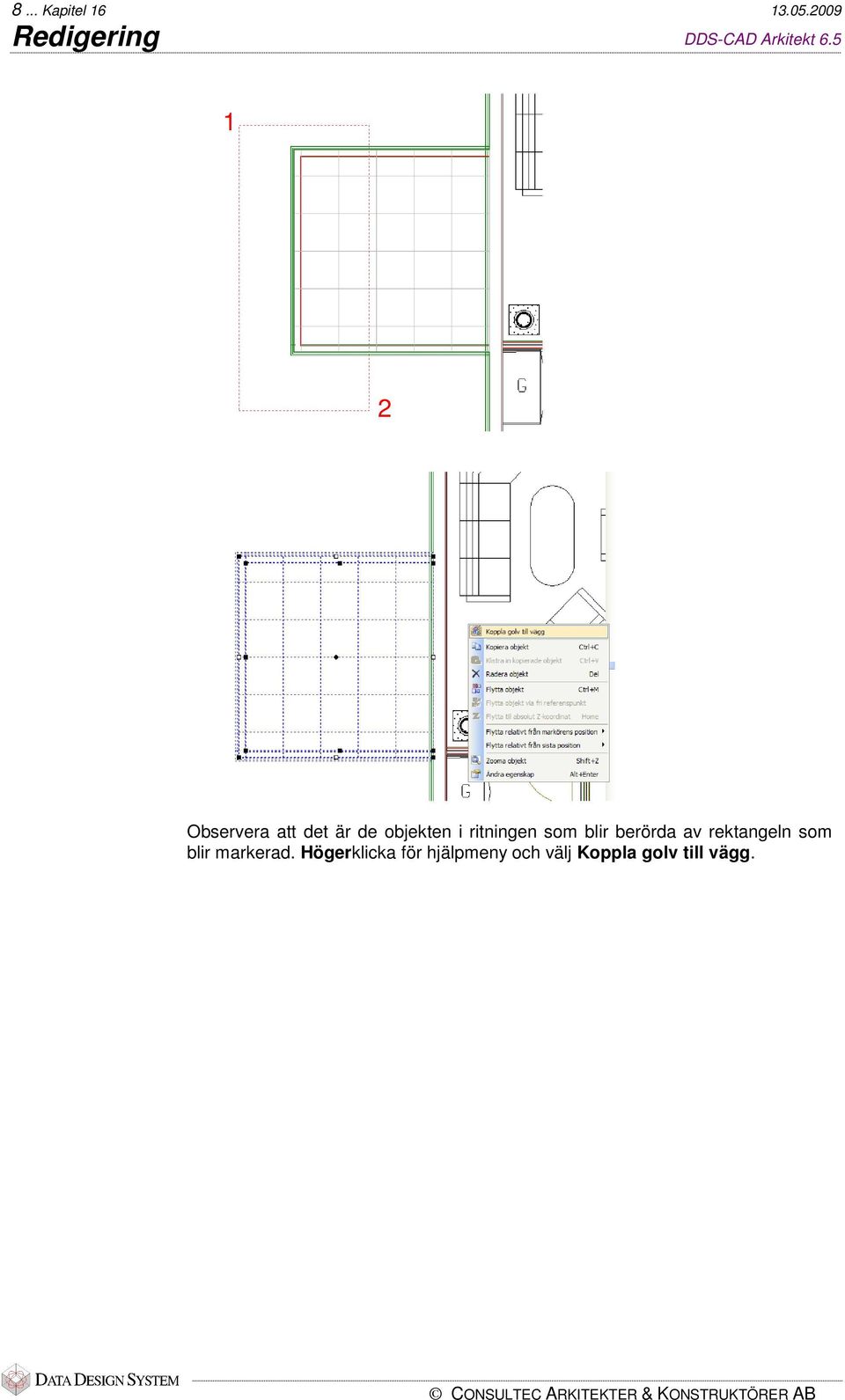

8 8... Kapitel Redigering DDS-CAD Arkitekt Observera att det är de objekten i ritningen som blir berörda av rektangeln som blir markerad. Högerklicka för hjälpmeny och välj Koppla golv till vägg.

9 Kapitel DDS-CAD Arkitekt 6.5 Dörr Redigering Det ska sättas in en ytterdörr i bodväggen och öppningen mellan hall och vardagsrum ska bytas till en skjutdörr. Visa planritningen. Välj Verktygsset för vägg Infoga dörr Väj i listan eller via knappen [Bläddra genom]: 304: Omega M bredd 1.0 och höjd 2.1 och referenshöjd 2.1. Det ska inte vara något foder under dörren. Detta anges via fliken Foder. Av markera att standardvärden ska användas: Använd standardvärden. Skriv in 0 som Foderbredd under. Tryck [OK].

10 10... Kapitel Redigering DDS-CAD Arkitekt 6.5 Skjutdörr Dörren placeras med 200 mm avstånd från huvudbyggnadens utvändiga stomme. Se till att det överst på skärmen står Peka på ins. Punkt (sida). Placera markören vid huvudbyggnadens utvändiga stomme/bodvägg nederst till höger. Använd snabbtangenter Shift]+[ ] och ange förflyttningsavstånd på 200 mm. Dörröppning mellan hall och vardagsrum ska byttas till en skjutdörr. Zooma in aktuell del i ritningen och dubbelklicka på dörröppningen. Bläddra i listan till 10: Skjutdörr enkel. Denna dörr kräver bestämda värden där bredd på dörren och själva öppningen måste stämma överens. För att få tag i de riktiga värdena klickar man på knappen: Hämta definition Då kommer korrekt bredd och hängning hämtas in. Välj [Ja]

11 Kapitel DDS-CAD Arkitekt 6.5 Redigering En skjutdörr i vägg behöver nästan dubbel bredd i väggen för att få plats till hela skjutdörren. Det är denna bredd som måste anges som dimension för dörrfältet. Följande värden för dörrfältet anges för att få plats med dörrens bredd (mått visas i cm) dvs. ange t.ex. en dörrbredd på 1.7 för att få en skjutdörr på 90 cm: Fält Dörr 1300 = = = = = = = 100 Tryck [OK].

12 12... Kapitel Redigering DDS-CAD Arkitekt 6.5 Stolpe Det ska sättas in en stolpe bortanför ytterdörren i boden. Välj Verktygssetet för Pelare/Balk Trästolpe med täckplatta. Välj samma Z-referans som vid vägg: -0.5 m (minus 0.5) Välj flik Takjustering Markera för Beräkna stolphöjd i förhållande till tak. Tryck [OK].

13 Kapitel DDS-CAD Arkitekt 6.5 Redigering Den dynamiska stolpen roteras som det visas ovanför mha. [Ctrl]+[Shift] och vänster/höger musknapp. Placera snappunkten där utsida stomme för bodväggen och huvudväggen möts, klicka på höger musknapp för att få fram hjälpmeny. Välj Flytta relativt från markörens position Relativa koordinater eller enklare utan meny genom att ange [Shift]+[8].

14 14... Kapitel Redigering DDS-CAD Arkitekt 6.5 Skriv in avstånden från snappunkten till centrum av stolpen. Avbryt med [Esc].

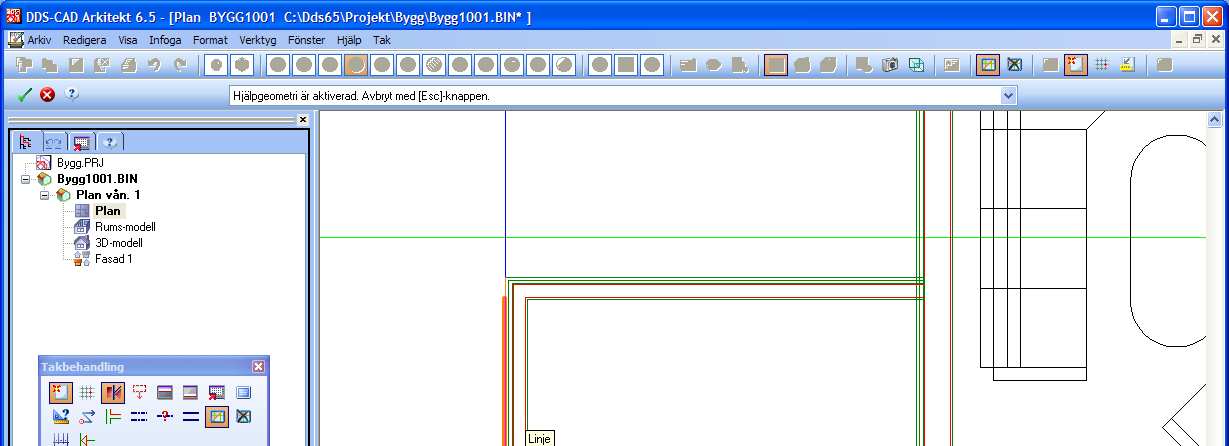

15 Kapitel DDS-CAD Arkitekt 6.5 Frittdefinierat tak Det ska ritas ett fritt definierat tak över boden och stolpen som visas. Fritt definierat tak förväntar sig att alla konturpunkterna för takytan anges se nedanför: Redigering Taket ska luta med en vinkel på 22 grader mot gavelväggen på huvudbyggnaden. Takutsticket är 30 cm på alla sidor. Det ska skapas en hjälpkonstruktion innan man ritar upp själva taket, så vi får tag i alla punkter när taket läggs in. Välj Hjälpgeometri i huvudknappraden. När [Ctrl]-tangenten hålls ner och man pekar på linjer i ritningen, blir de markerade med orange färg så att man har kontroll på vilken linje man använder som utgångspunkt. Det ska nu ritas hjälplinjer runt boden för att visa var takkonturen ska ligga. Peka på den översta linjen som det visas ovanför och klicka på höger musknapp för att få fram hjälpmenyn.

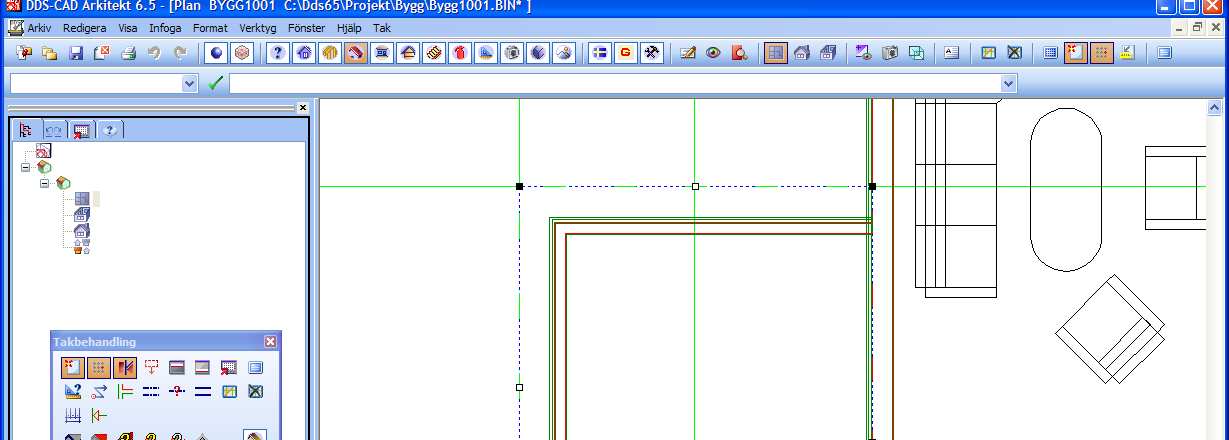

16 16... Kapitel Redigering DDS-CAD Arkitekt 6.5 Välj Parallell hjälplinje. Skriv in avståndet 0.3 m. Klicka på Välj sida och peka på utsidan av väggen och klicka fast linjen med vänster musknapp. Lägg märke till den gröna hjälplinjen som ligger prarallellt med översta bodväggen. Peka på den vänstra bodväggen ytterlinjen och klicka på höger musknapp.

17 Kapitel DDS-CAD Arkitekt 6.5 Redigering Välj Upprepa sista hjälpgeometri. Peka på utsidan av väggen och klicka fast linjen med vänster musknapp. Detta kommando är aktivt tills du avslutar med [Esc]. Gör motsvarande för varje linje som det ska ritas en parallell hjälplinje till. Håll nere [Ctrl]-knappen och peka på nästa linje och klicka på vilken sida den parallella linjen ska fästas klicka vänster musknapp. Sätt även ut hjälplinjer i förhållande till centrum i stolpen. Se på ritningen på nästa sida om du har fått med alla hjälplinjer i hjälpgeometrin. Avsluta hjälpgeometrin genom att klicka på [Esc]-tangenten. Hjälplinjen ligger kvar på skärmen om du avslutar ritningen, men de kommer aldrig med på utskriften. De kan tas bort när taket är på plats via en egen knapp i huvudknappraden. När alla punkterna är klara och själva taket kan läggas in.

18 18... Kapitel Redigering DDS-CAD Arkitekt 6.5 Välj Verktygssetet för tak Fritt definierat tak. 3 2 Ange de sju punkterna i angiven ordningsföljd. Använd snappunkter som kommer visa skärmtips för Skärningspunkt, Ändpunkt, Normal till linje, mm. Markera först punkt nr 1 som ligger på utsida stomme vid huvudväggen med vänster musknapp Fortsätt med motsvarande punkt nr. 2, 3, 4, 5, 6 och avsluta med punkt nr 7 i exakt samma punkt som nr. 1. Dialogboxen för fritt definierat tak kommer då upp automatisk.

19 Kapitel DDS-CAD Arkitekt 6.5 Redigering Ange takvinkel på 22 grader, höjd från golv till takyta är 1,5 m. Avmarkera Nockpannor. Hjälpgeometrin kan raderas genom att välja Radera hjälpgeometri i huvudknappraden.

20 20... Kapitel Redigering DDS-CAD Arkitekt 6.5 Fundament för stolpe Det ska placeras ett betongfundament centrerat under stolpen. Välj Verktygssetet för Pelare/Balk Verktygssetet för bärsystem i betong Välj Rektangulär betongpelare??? x??? mm Skriv in som det visas. Tryck [OK]

21 Kapitel DDS-CAD Arkitekt 6.5 Placera den dynamiska stolpen centrerat under trästolpen. Redigering Se på 3D-modellen. Se på nedersta fasad här linjeskymd. Har du sparat?.

22 22... Kapitel Redigering DDS-CAD Arkitekt 6.5 Takkupa i plan våning 2. Det ska sättas in en takkupa i vån 2. centrerat på långsidan visas på fasad1. Öppna ritning Plan våning 2. Välj Presentationsegenskaper Detaljerad - Avmarkera Skravur och Text. Kontrollerar att Underlagsritningen är aktiv. För att aktivera välj Underlagsritning dubbelklicka på Plan våning 1. Klicka på Verktygssetet för Vägg/Räcke Välj Rita vägg Välj vägg och referenslinje Insida/vänster sida. Tryck [OK].

23 Kapitel DDS-CAD Arkitekt 6.5 Förstora upp den delen över ingångspartiet där kupan ska ritas. Redigering Alla punkter som ska anges markeras på insida vägg kontrollera att snappunkten är på rätt sida när du markerar punkterna genom att zooma in efterhand. Börja med att ange startpunkten i punkt 1. Fortsätt med punkt 2, 3 och 4. När sista punkt är angiven - avsluta med [Enter]. Avbryt väggkommandot med [Esc]. Väggarna ska justeras upp mot det andra taket ovanför. Markera en av väggarna och högerklicka för hjälpmenyn. Välj Välj alla väggarna i sekvensen. Välj Ändra egenskaper i samma meny. Markera för justera vägghöjd Mellan två tak. Tryck [OK].

24 24... Kapitel Redigering DDS-CAD Arkitekt 6.5 Fönster i takkupa Det ska sättas in ett fönster centrerat i kupans främre vägg. Välj Verktygssetet för Vägg/Räcke Infoga fönster Välj 15: 1 hor/vert. bågmellanstycke. Klicka på Hämta definition (för att få in alla värden definierat till aktuell typ rekommenderas att göra varje gång man skifta till en annan typ av fönster/dörr). Kontrollera bredd 1.1 höjd 1.2 och referenshöjd 1.9. Tryck [OK]. Kontrollera att det i meddelandefältet är angivet: Peka på insättningspunkten (centriskt). Placera markören på mittpunkten i väggen se ovan och fäst fönstret med vänster musknapp. Markera bort underlagsritningen.

25 Kapitel DDS-CAD Arkitekt 6.5 Kopplingstak baserat på 2 punkter Det ska läggas ett tak över kupan. Välj Verktygssetet för tak Kopplingstak baserat på 2 punkter Redigering Lägg märke till bilden i skärmtipset som visar ordningsföljden på punkterna som ska läggas in först den yttersta punkten på taket och sedan den innersta punkten som kopplas mot det andra taket. Se meddelandefältet överst på skärmen: Ange den första punkten i taket Peka på det nedre vänstra hörnet utsida stomme i takkupan punkt Se meddelande i meddelandefältet överst på skärmen: Ange den andra punkten diagonalt.

26 26... Kapitel Redigering DDS-CAD Arkitekt 6.5 Här ska punkt 2 anges dvs skärningspunkten mellan utvändig stomme i ytterväggen och nocken på huvudtaket. Punkten kan enkelt hittas genom att skapa en hjälplinje som följer utvändig stomme. Man kan skapa hjälplinjer/konstruktion utan att aktivera funktionen via Hjälpgeometri-knappen. Håll ner [Ctrl]-tangenten och peka på aktuell linje så att den blir orange. Fortsätt att hålla [Ctrl]-tangenten nedtryckt, klicka på höger musknapp och välj Sträck som hjälplinje i hjälpmenyn som visas. Det kommer ritas en grön hjälplinje som skär igenom nocklinjen, nu kan man peka och ange punkt 2 med vänster musknapp. När de två punkterna är angivna, framkommer dialogboxen där alla värden för taket är angivna. Här markeras det för Nockriktning och samma nockhöjd som förgående tak. Takvinkel, osv är föreslaget med samma värden som förgående tak huvudtaket. Acceptera resten Tryck [OK].

27 Kapitel DDS-CAD Arkitekt 6.5 Redigering Radera hjälpgeometri. Spara.

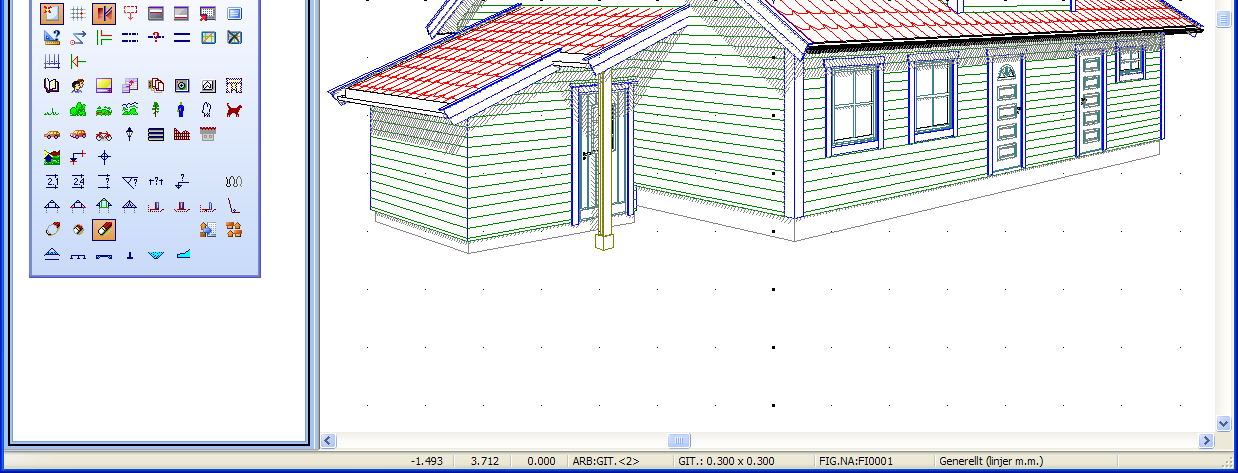

28 28... Kapitel Redigering DDS-CAD Arkitekt 6.5 Justera väggstart/slut Väggarna ska justeras så att de slutar där takkupan skär mot huvudtaket. Väggens start/slutpunkt kan justeras genom att peka på skärmen.. Markera först den aktuella väggen genom att peka och klicka med vänster musknapp. Peka på den översta knutpunkten: Flytta väggände. Klicka vänster musknapp. Klicka på Skärningspunkt med vänster musknapp. Gör motsvarande på höger sida. Se på 3D-modellen. Här linjeskymd Spara.

29 Kapitel DDS-CAD Arkitekt 6.5 Automatisk generering av vektorfiler Redigering Efter en ändring ska det utföras en genomgång och uppdatering av alla vektorfiler på projektet. Alla vektorfiler som tillhör projektet kan genereras samtidigt efter du har gjort en ändring. Man kan lätt glömma ett och annat steg i processen, t.ex. linjeskymning av fasader. Allt kan köras i en omgång. Öppna en planritning. Välj Verktygssetet för lagring från modellen. Välj Automatisk generering av vektorfiler. Ange i vilken Planritning där snittpilarna är insatta. Ta bort kryssen för de som inte ska tas med. Filer som ska genereras Listan visar ritningar som det kan skapas vektorfil av. Här kan man enkelt slå kan av/på de ritningar man vill generera. När du dubbelklickar på det enskilda valet i listan kommer ett kryss slås av eller på i kolumen for Aktivera. När krysset är synligt, lagras det vektorfil av tillhörande ritning. I listan har varje val en tillhörande detaljinställning, lagerinställning som man känner igen från Presentationsegenskaperna.
