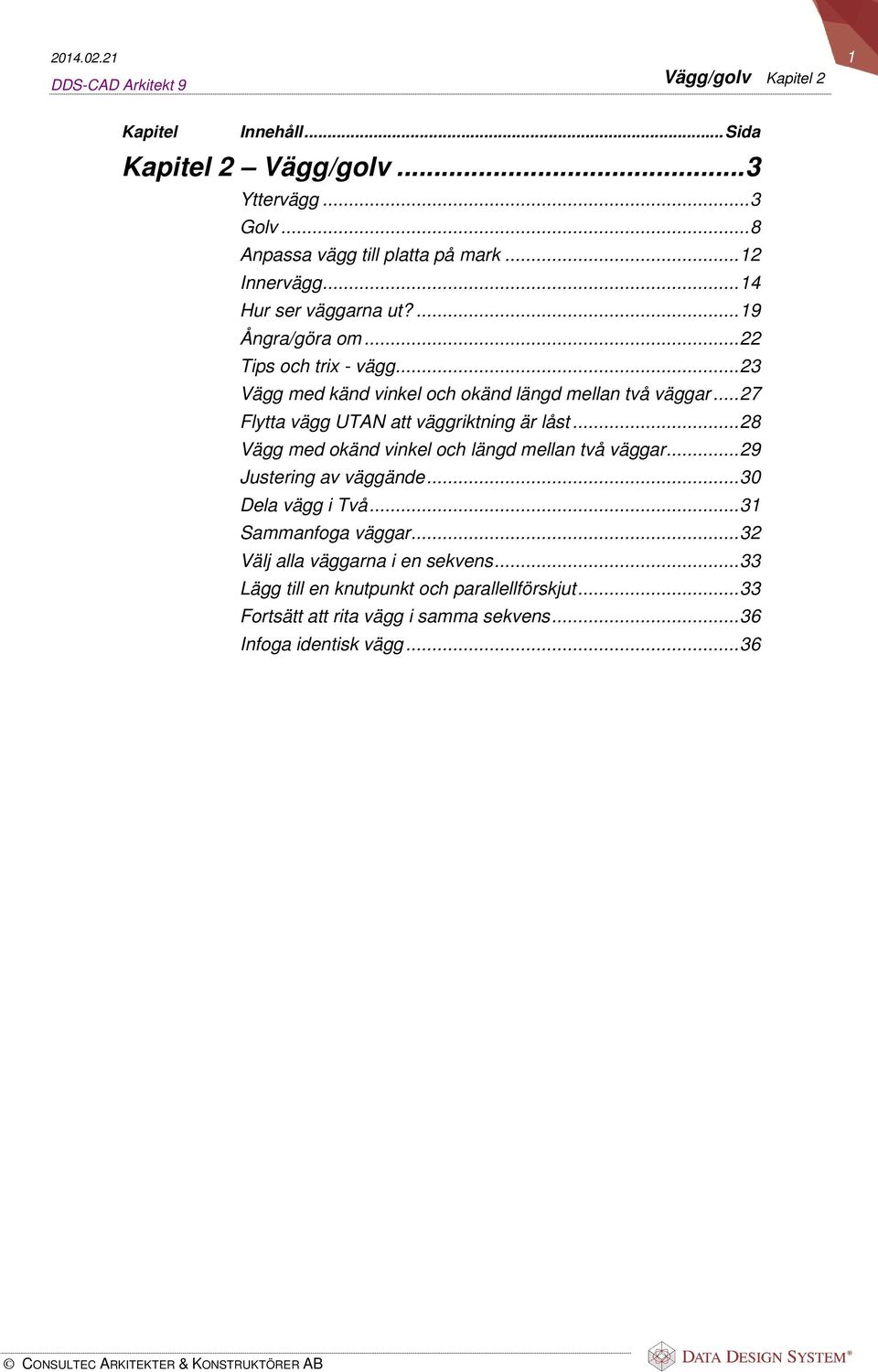

1 Vägg/golv Kapitel 2 Kapitel Innehåll... Sida Kapitel 2 Vägg/golv... 3 Yttervägg... 3 Golv... 8 Anpassa vägg till platta på mark Innervägg Hur ser väggarna ut? Ångra/göra om Tips och trix - vägg Vägg med känd vinkel och okänd längd mellan två väggar Flytta vägg UTAN att väggriktning är låst Vägg med okänd vinkel och längd mellan två väggar Justering av väggände Dela vägg i Två Sammanfoga väggar Välj alla väggarna i en sekvens Lägg till en knutpunkt och parallellförskjut Fortsätt att rita vägg i samma sekvens Infoga identisk vägg... 36

2 Kapitel 2 Vägg/golv

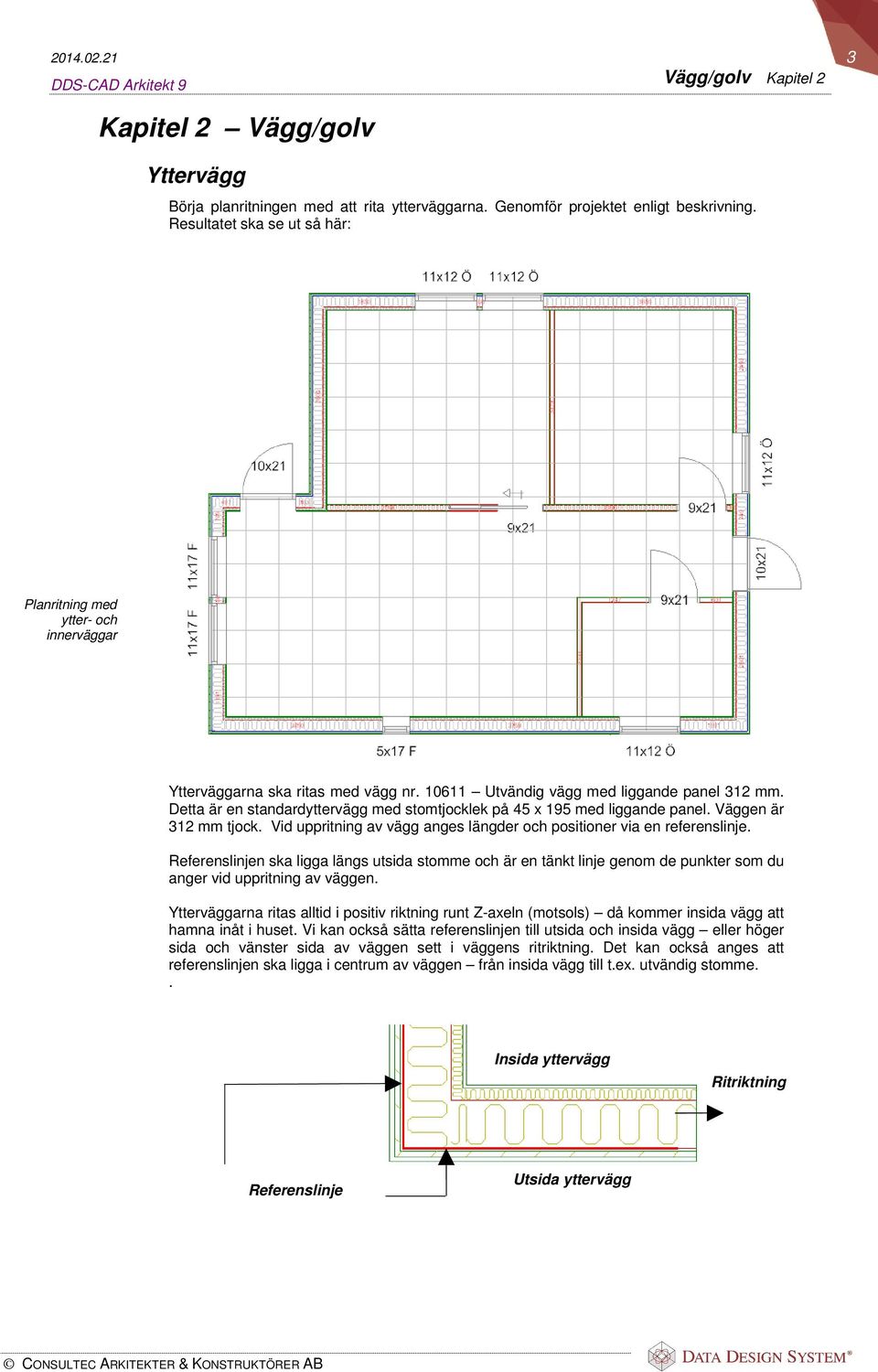

3 Vägg/golv Kapitel 2 Kapitel 2 Vägg/golv Yttervägg Börja planritningen med att rita ytterväggarna. Genomför projektet enligt beskrivning. Resultatet ska se ut så här: Planritning med ytter- och innerväggar Ytterväggarna ska ritas med vägg nr Utvändig vägg med liggande panel 312 mm. Detta är en standardyttervägg med stomtjocklek på 45 x 195 med liggande panel. Väggen är 312 mm tjock. Vid uppritning av vägg anges längder och positioner via en referenslinje. Referenslinjen ska ligga längs utsida stomme och är en tänkt linje genom de punkter som du anger vid uppritning av väggen. Ytterväggarna ritas alltid i positiv riktning runt Z-axeln (motsols) då kommer insida vägg att hamna inåt i huset. Vi kan också sätta referenslinjen till utsida och insida vägg eller höger sida och vänster sida av väggen sett i väggens ritriktning. Det kan också anges att referenslinjen ska ligga i centrum av väggen från insida vägg till t.ex. utvändig stomme.. Insida yttervägg Ritriktning Referenslinje Utsida yttervägg

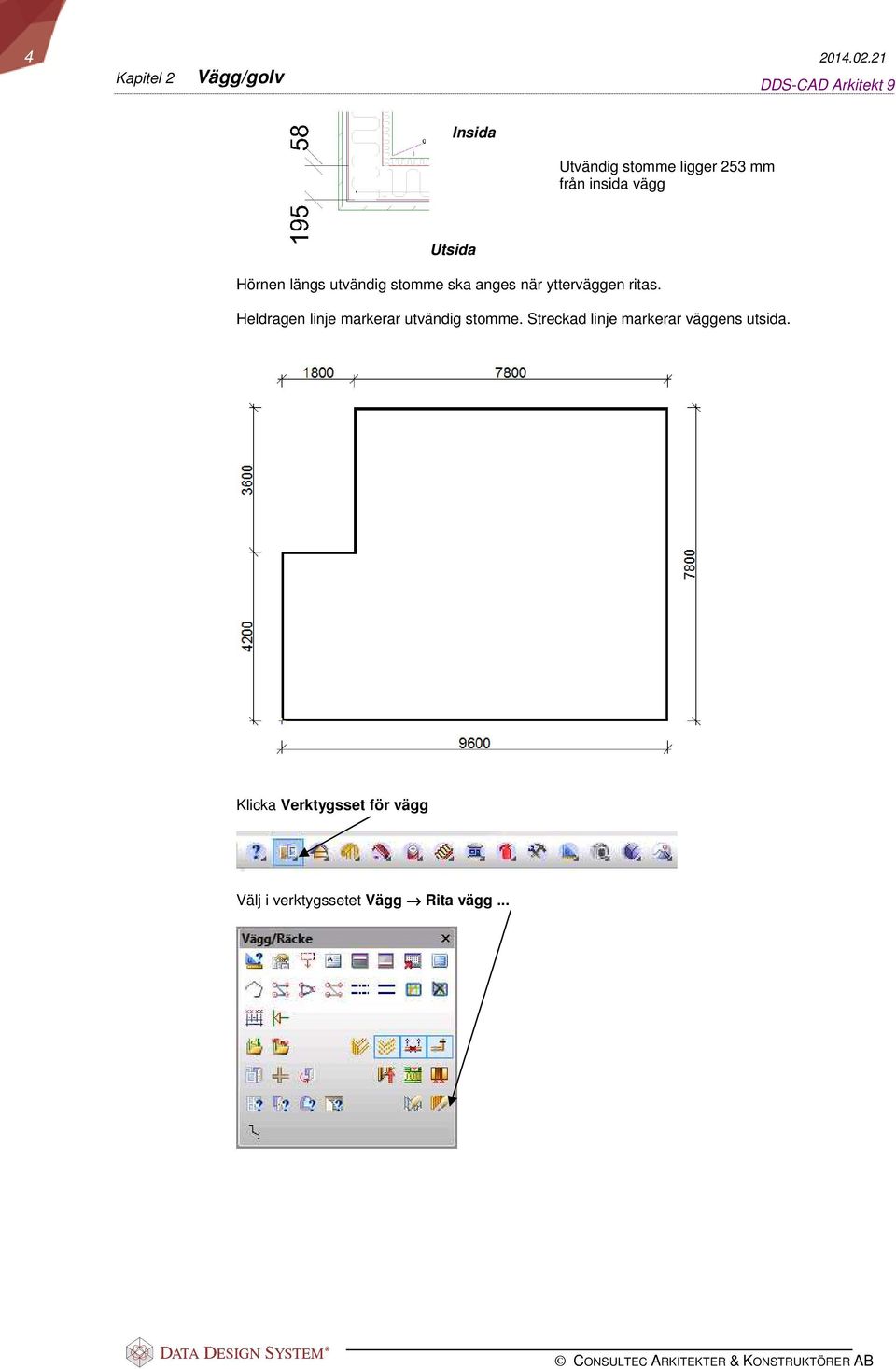

4 Kapitel 2 Vägg/golv Insida Utvändig stomme ligger 253 mm från insida vägg Utsida Hörnen längs utvändig stomme ska anges när ytterväggen ritas. Heldragen linje markerar utvändig stomme. Streckad linje markerar väggens utsida. Klicka Verktygsset för vägg Välj i verktygssetet Vägg Rita vägg...

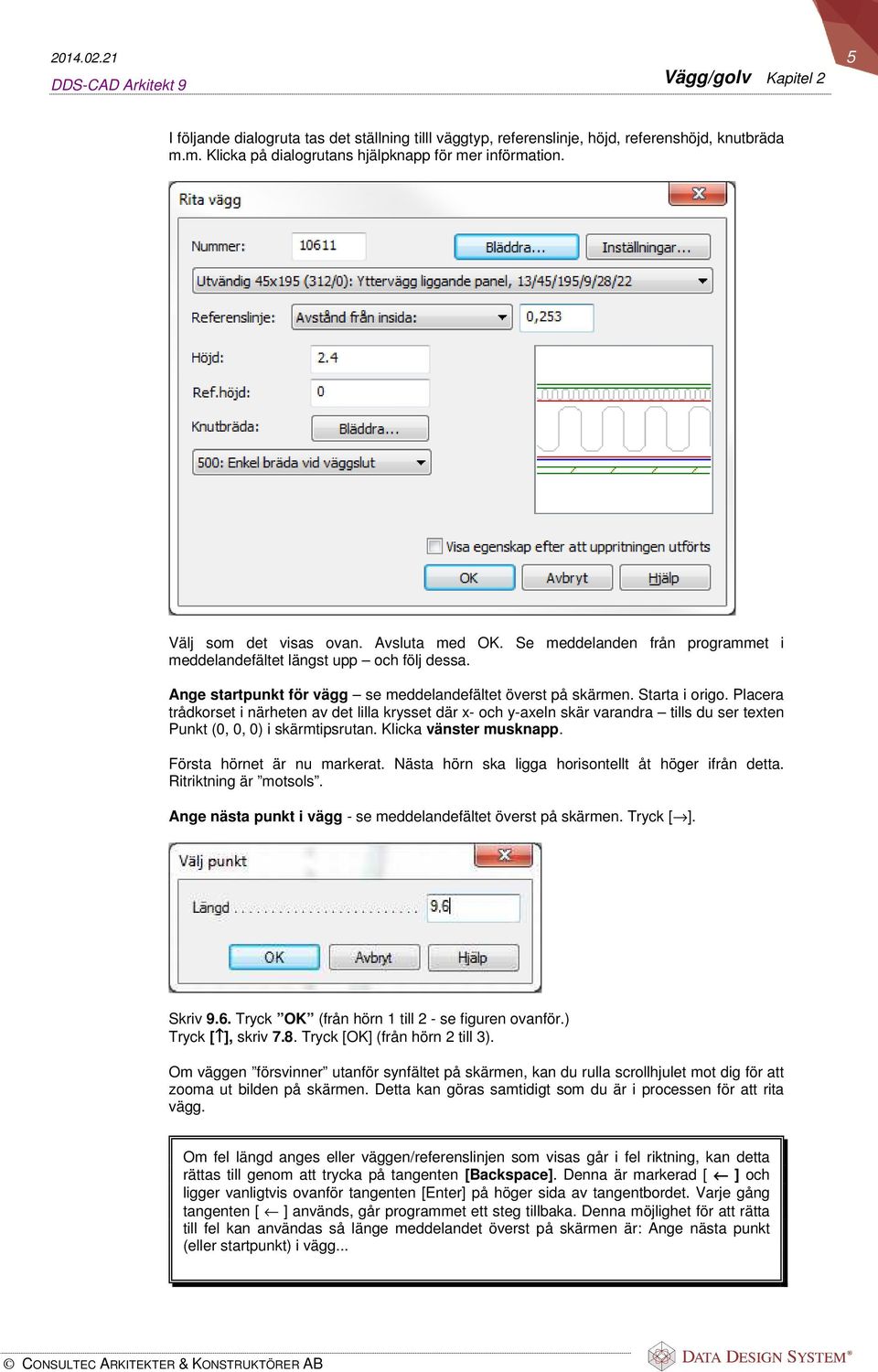

5 Vägg/golv Kapitel 2 I följande dialogruta tas det ställning tilll väggtyp, referenslinje, höjd, referenshöjd, knutbräda m.m. Klicka på dialogrutans hjälpknapp för mer införmation. Välj som det visas ovan. Avsluta med OK. Se meddelanden från programmet i meddelandefältet längst upp och följ dessa. Ange startpunkt för vägg se meddelandefältet överst på skärmen. Starta i origo. Placera trådkorset i närheten av det lilla krysset där x- och y-axeln skär varandra tills du ser texten Punkt (0, 0, 0) i skärmtipsrutan. Klicka vänster musknapp. Första hörnet är nu markerat. Nästa hörn ska ligga horisontellt åt höger ifrån detta. Ritriktning är motsols. Ange nästa punkt i vägg - se meddelandefältet överst på skärmen. Tryck [ ]. Skriv 9.6. Tryck OK (från hörn 1 till 2 - se figuren ovanför.) Tryck [ ], skriv 7.8. Tryck [OK] (från hörn 2 till 3). Om väggen försvinner utanför synfältet på skärmen, kan du rulla scrollhjulet mot dig för att zooma ut bilden på skärmen. Detta kan göras samtidigt som du är i processen för att rita vägg. Om fel längd anges eller väggen/referenslinjen som visas går i fel riktning, kan detta rättas till genom att trycka på tangenten [Backspace]. Denna är markerad [ ] och ligger vanligtvis ovanför tangenten [Enter] på höger sida av tangentbordet. Varje gång tangenten [ ] används, går programmet ett steg tillbaka. Denna möjlighet för att rätta till fel kan användas så länge meddelandet överst på skärmen är: Ange nästa punkt (eller startpunkt) i vägg...

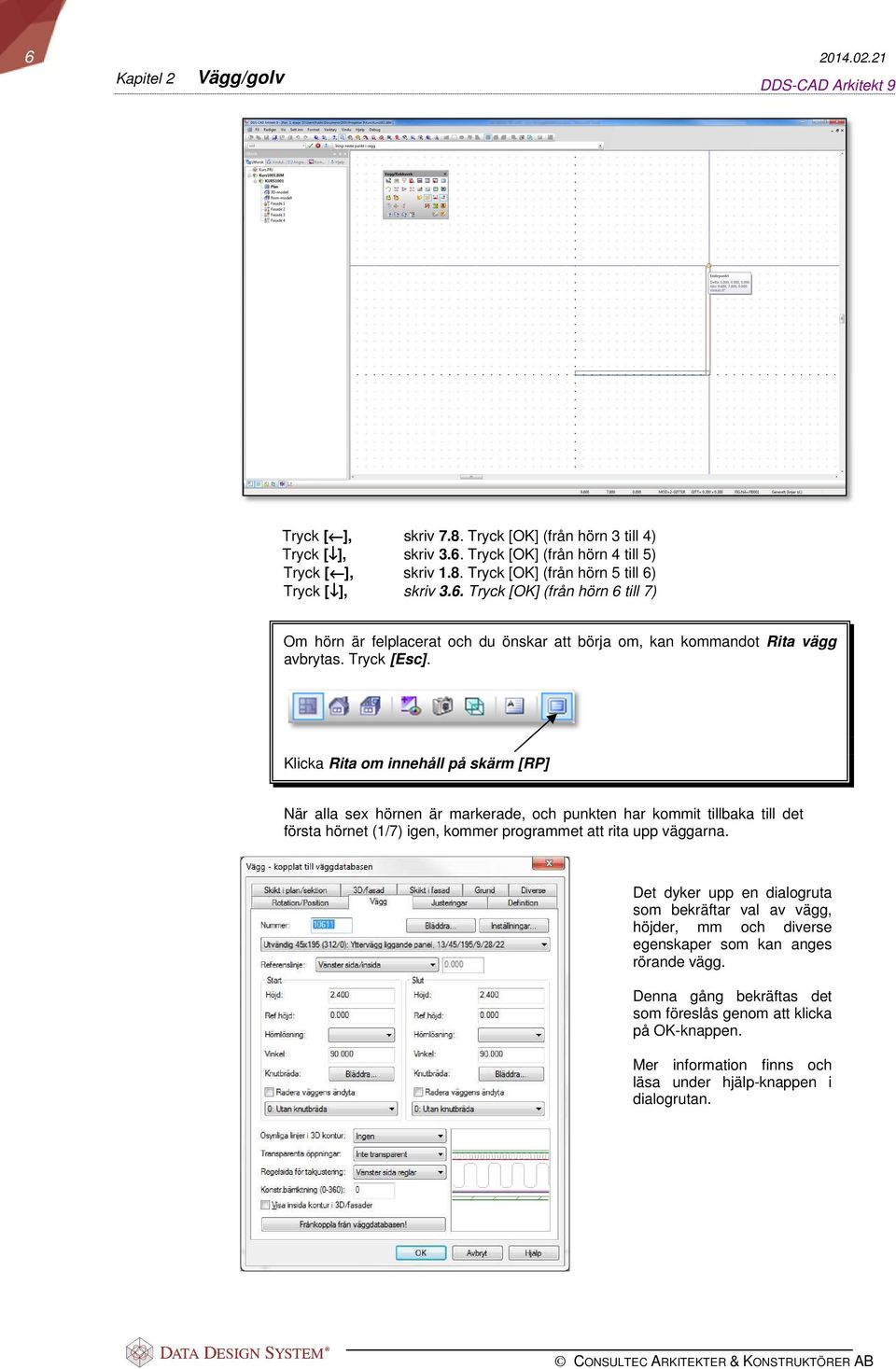

6 Kapitel 2 Vägg/golv Tryck [ ], skriv 7.8. Tryck [OK] (från hörn 3 till 4) Tryck [ ], skriv 3.6. Tryck [OK] (från hörn 4 till 5) Tryck [ ], skriv 1.8. Tryck [OK] (från hörn 5 till 6) Tryck [ ], skriv 3.6. Tryck [OK] (från hörn 6 till 7) Om hörn är felplacerat och du önskar att börja om, kan kommandot Rita vägg avbrytas. Tryck [Esc]. Klicka Rita om innehåll på skärm [RP] När alla sex hörnen är markerade, och punkten har kommit tillbaka till det första hörnet (1/7) igen, kommer programmet att rita upp väggarna. Det dyker upp en dialogruta som bekräftar val av vägg, höjder, mm och diverse egenskaper som kan anges rörande vägg. Denna gång bekräftas det som föreslås genom att klicka på OK-knappen. Mer information finns och läsa under hjälp-knappen i dialogrutan.

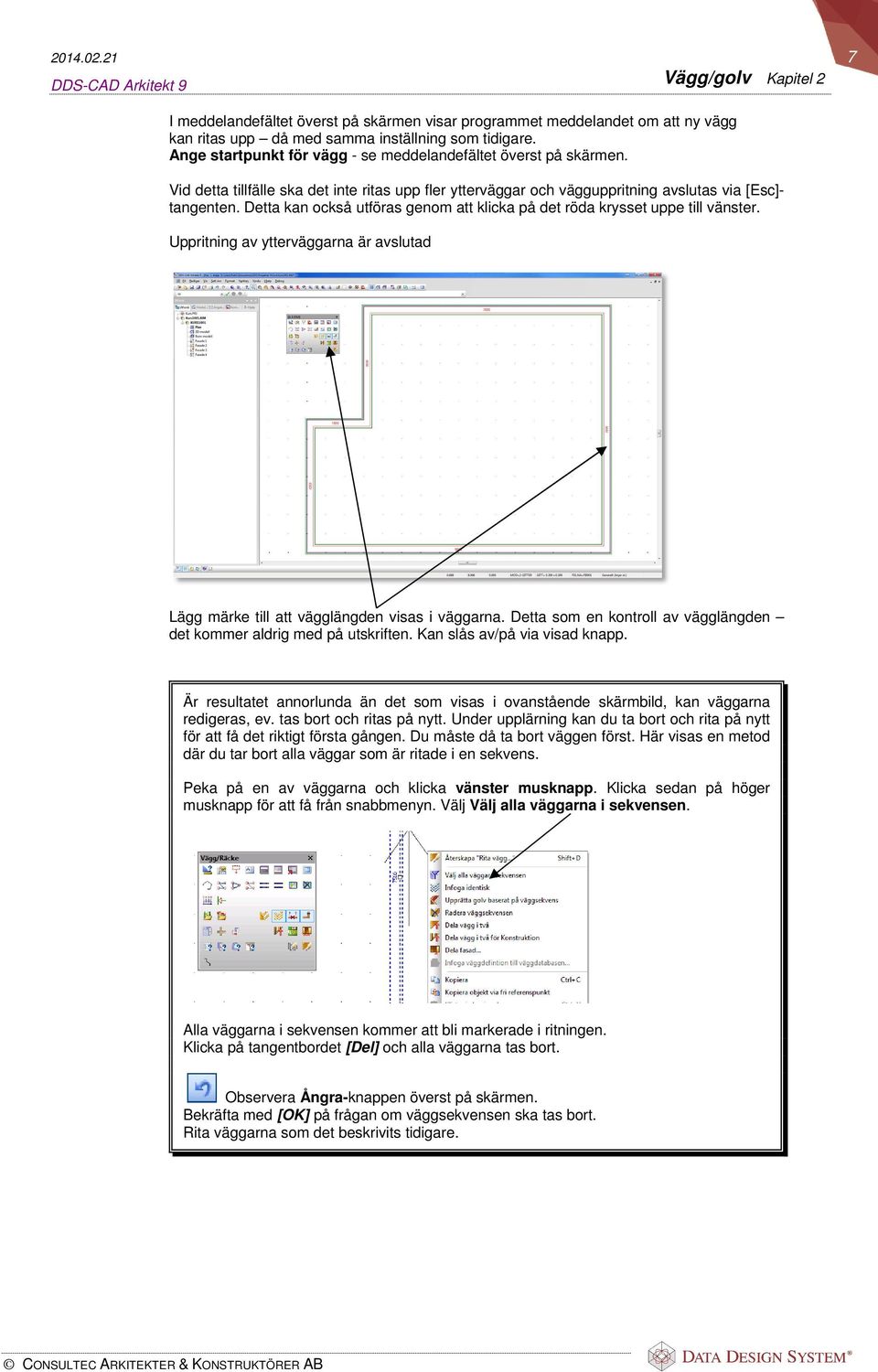

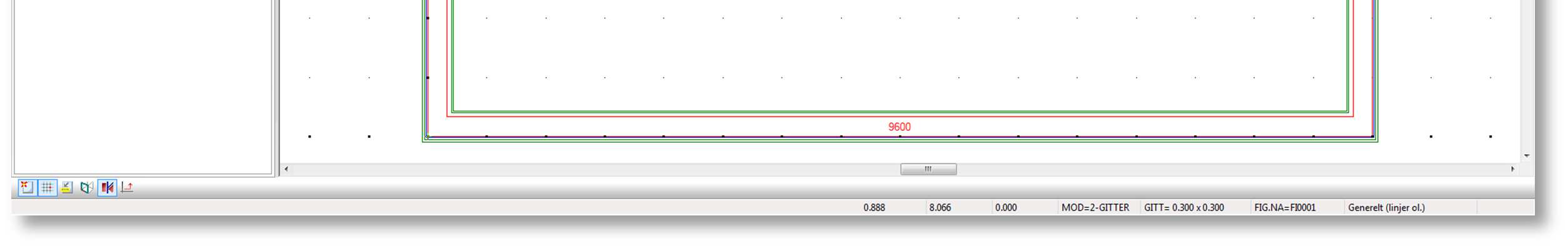

7 Vägg/golv Kapitel 2 I meddelandefältet överst på skärmen visar programmet meddelandet om att ny vägg kan ritas upp då med samma inställning som tidigare. Ange startpunkt för vägg - se meddelandefältet överst på skärmen. Vid detta tillfälle ska det inte ritas upp fler ytterväggar och vägguppritning avslutas via [Esc]- tangenten. Detta kan också utföras genom att klicka på det röda krysset uppe till vänster. Uppritning av ytterväggarna är avslutad Lägg märke till att vägglängden visas i väggarna. Detta som en kontroll av vägglängden det kommer aldrig med på utskriften. Kan slås av/på via visad knapp. Är resultatet annorlunda än det som visas i ovanstående skärmbild, kan väggarna redigeras, ev. tas bort och ritas på nytt. Under upplärning kan du ta bort och rita på nytt för att få det riktigt första gången. Du måste då ta bort väggen först. Här visas en metod där du tar bort alla väggar som är ritade i en sekvens. Peka på en av väggarna och klicka vänster musknapp. Klicka sedan på höger musknapp för att få från snabbmenyn. Välj Välj alla väggarna i sekvensen. Alla väggarna i sekvensen kommer att bli markerade i ritningen. Klicka på tangentbordet [Del] och alla väggarna tas bort. Observera Ångra-knappen överst på skärmen. Bekräfta med [OK] på frågan om väggsekvensen ska tas bort. Rita väggarna som det beskrivits tidigare.

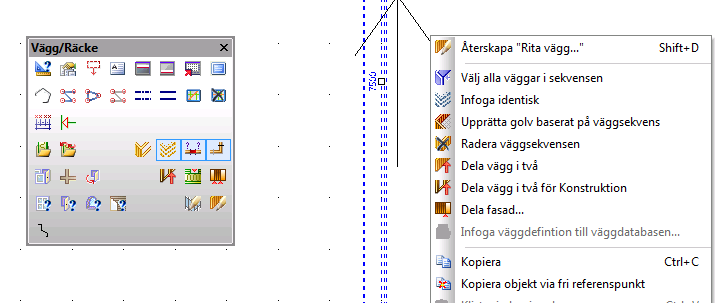

8 Kapitel 2 Vägg/golv Golv Det kan läggas på golv automatiskt i förhållande till väggarna som är ritade. Då kommer också utvändig väggkontur att ha en golvtjocklek att förhålla sig till när fasader och 3Dmodeller ska genereras d.v.s. inkludera golvtjocklek i utvändig beklädnad. Markera en yttervägg och klicka på höger musknapp för att få fram snabbmenyn. Välj i snabbmenyn: Upprätta golv baserat på väggsekvens. Följande dialogruta dyker upp: Välj önskat golv i listan överst i dialogrutan här väljs: Platta på mark. Kontrollera att det inte är markerat som Invändigt golv. Med referenshöjd menas referenshöjd för placering av överkant golv relativt till origo utgångspunkten för 1:a våning är 0. Se annars i flikarna Snitt och Färg/lager hur skikten i golvet är uppbyggda. Lägg märke till att du kan bygga upp och spara sina egna golvtyper på ett mycket enkelt sätt. Acceptera de föreslagna värdena för golvet. Kontrollera de andra valalternativen och tryck OK. Golvet blir markerat på planen med ett rutnät på 60 x 60. Detta kan slås av/på via lager som kan väljas i huvudknappraden Visa lager (se nedan) eller via Lokalisera lager genom att peka (se nedan) Dessutom kommer det aldrig att komma med på en utskrift av planritningen.

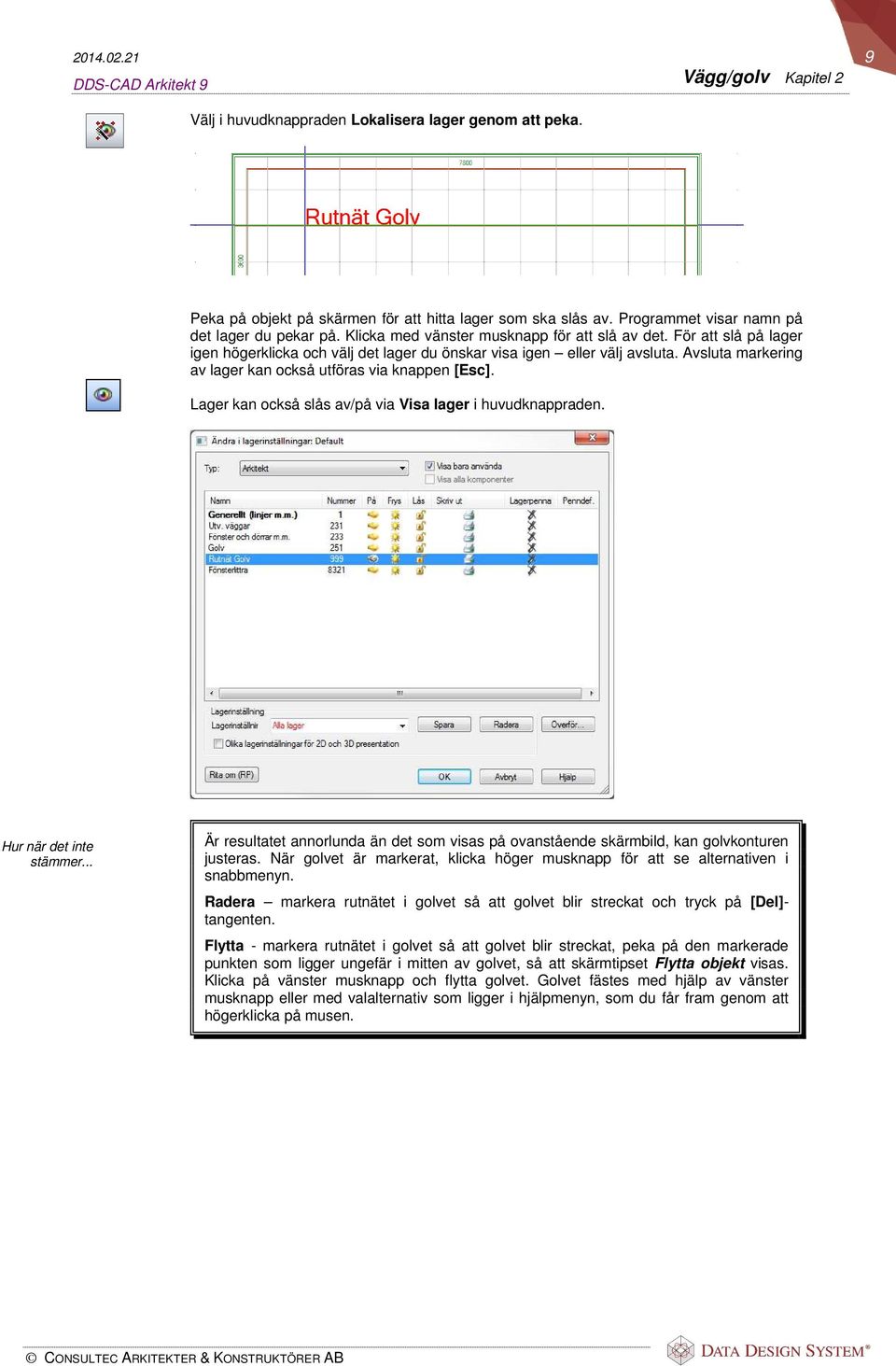

9 Vägg/golv Kapitel 2 Välj i huvudknappraden Lokalisera lager genom att peka. Peka på objekt på skärmen för att hitta lager som ska slås av. Programmet visar namn på det lager du pekar på. Klicka med vänster musknapp för att slå av det. För att slå på lager igen högerklicka och välj det lager du önskar visa igen eller välj avsluta. Avsluta markering av lager kan också utföras via knappen [Esc]. Lager kan också slås av/på via Visa lager i huvudknappraden. Hur när det inte stämmer... Är resultatet annorlunda än det som visas på ovanstående skärmbild, kan golvkonturen justeras. När golvet är markerat, klicka höger musknapp för att se alternativen i snabbmenyn. Radera markera rutnätet i golvet så att golvet blir streckat och tryck på [Del]- tangenten. Flytta - markera rutnätet i golvet så att golvet blir streckat, peka på den markerade punkten som ligger ungefär i mitten av golvet, så att skärmtipset Flytta objekt visas. Klicka på vänster musknapp och flytta golvet. Golvet fästes med hjälp av vänster musknapp eller med valalternativ som ligger i hjälpmenyn, som du får fram genom att högerklicka på musen.

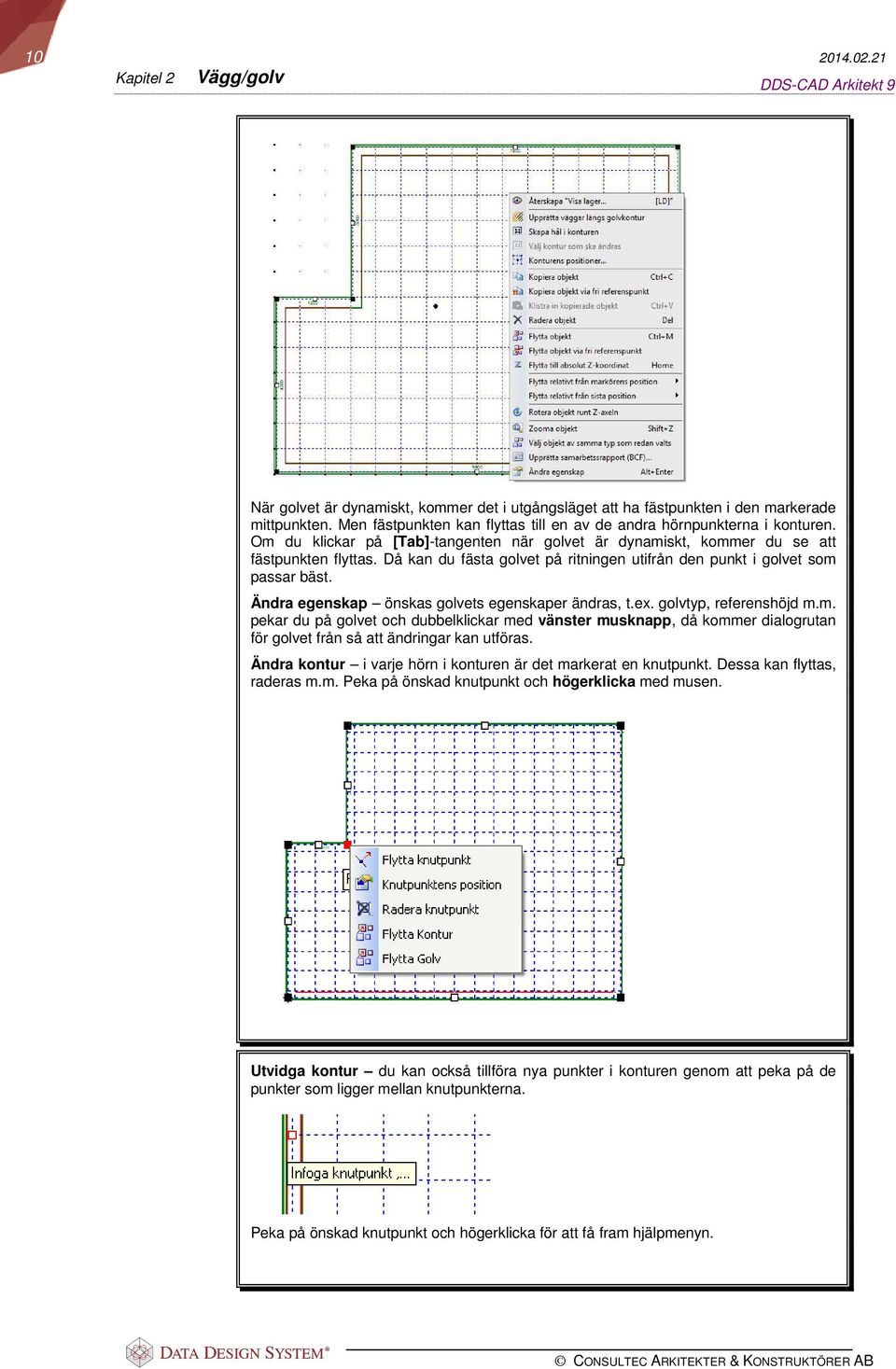

10 Kapitel 2 Vägg/golv När golvet är dynamiskt, kommer det i utgångsläget att ha fästpunkten i den markerade mittpunkten. Men fästpunkten kan flyttas till en av de andra hörnpunkterna i konturen. Om du klickar på [Tab]-tangenten när golvet är dynamiskt, kommer du se att fästpunkten flyttas. Då kan du fästa golvet på ritningen utifrån den punkt i golvet som passar bäst. Ändra egenskap önskas golvets egenskaper ändras, t.ex. golvtyp, referenshöjd m.m. pekar du på golvet och dubbelklickar med vänster musknapp, då kommer dialogrutan för golvet från så att ändringar kan utföras. Ändra kontur i varje hörn i konturen är det markerat en knutpunkt. Dessa kan flyttas, raderas m.m. Peka på önskad knutpunkt och högerklicka med musen. Utvidga kontur du kan också tillföra nya punkter i konturen genom att peka på de punkter som ligger mellan knutpunkterna. Peka på önskad knutpunkt och högerklicka för att få fram hjälpmenyn.

11 Vägg/golv Kapitel 2 Här kan du välja om en ny punkt ska läggas till, om en hel linje (d.v.s. mellan två knutpunkter) ska förskjutas eller om hela konturen ska parallellförskjutas inåt eller utåt. Här visas ett exempel där det är infogat två nya knutpunkter på höger sida.

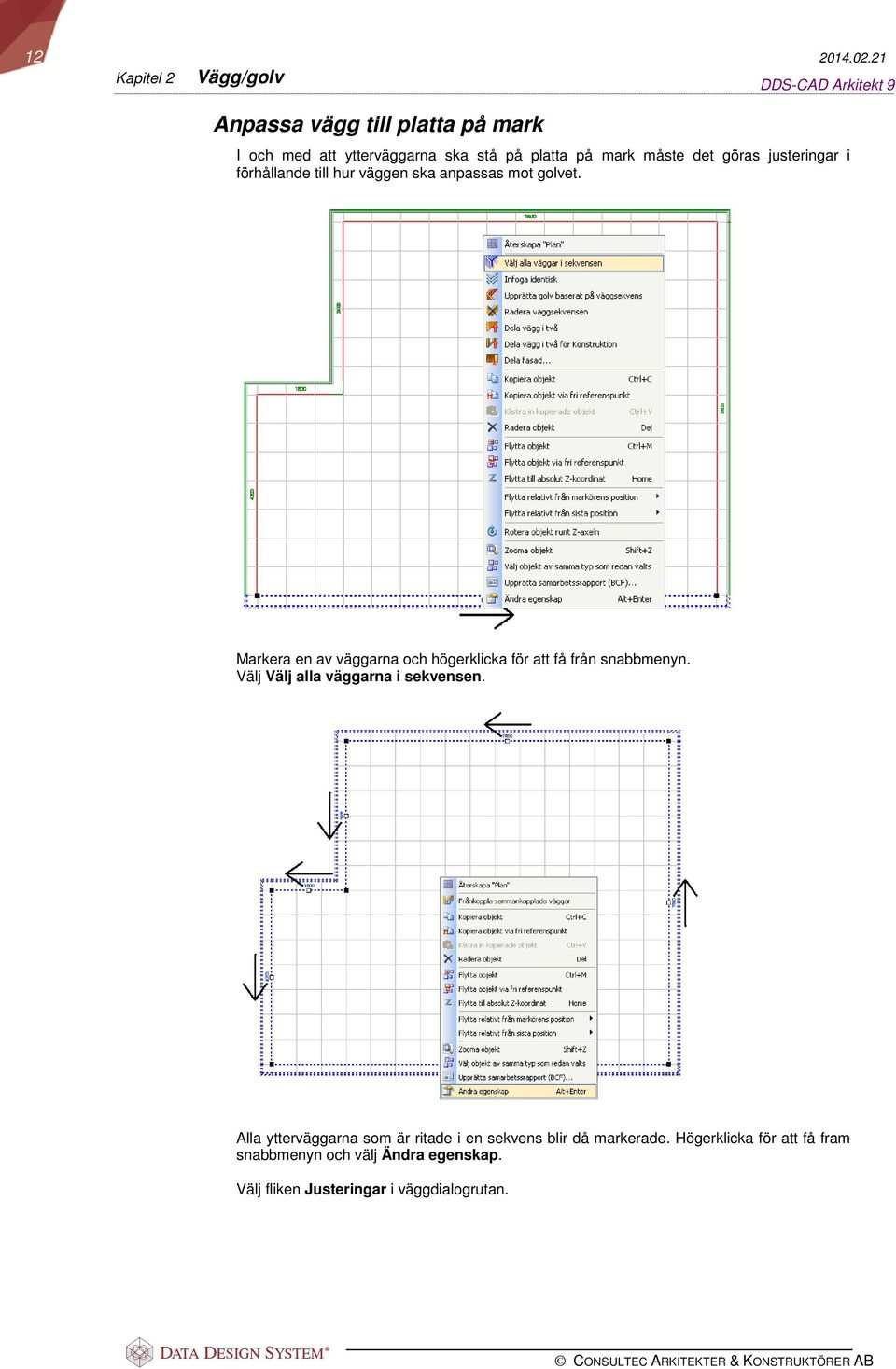

12 Kapitel 2 Vägg/golv Anpassa vägg till platta på mark I och med att ytterväggarna ska stå på platta på mark måste det göras justeringar i förhållande till hur väggen ska anpassas mot golvet. Markera en av väggarna och högerklicka för att få från snabbmenyn. Välj Välj alla väggarna i sekvensen. Alla ytterväggarna som är ritade i en sekvens blir då markerade. Högerklicka för att få fram snabbmenyn och välj Ändra egenskap. Välj fliken Justeringar i väggdialogrutan.

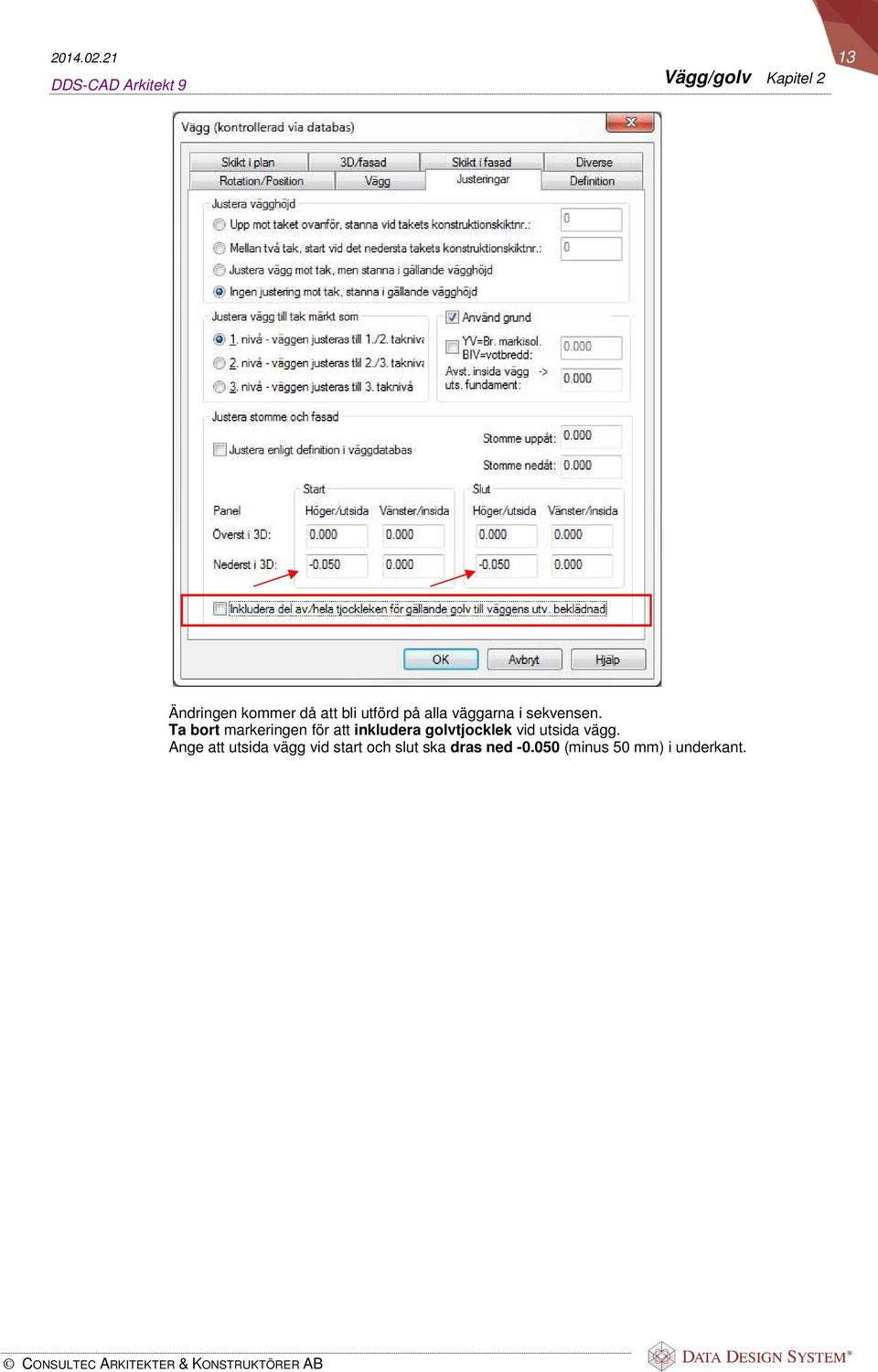

13 Vägg/golv Kapitel 2 Ändringen kommer då att bli utförd på alla väggarna i sekvensen. Ta bort markeringen för att inkludera golvtjocklek vid utsida vägg. Ange att utsida vägg vid start och slut ska dras ned (minus 50 mm) i underkant.

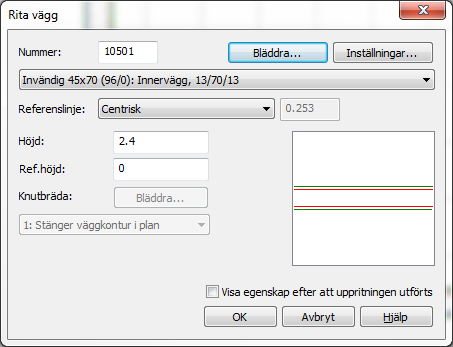

14 Kapitel 2 Vägg/golv Innervägg Innerväggarna ritas genom att ange position och längd på väggen med hjälp av att peka med musen. Punkterna markeras genom att trycka vänster musknapp. Nu ska vi använda gittret (modulnät) som visas på skärmen. Gitter kan ockå slås av/på via Använd gitter nederst till vänster på skärmen. Det föreslagna gittret är på 60 cm. Gittret är egentligen inställt på: 0.30 x 0.30 x 2. Detta ger ett gitter (modulnät) med 0,3 m rutor. Varannan punkt är synlig. Välj Verktygsset för vägg Rita vägg Välj väggtyp via Bläddra: Val av väggtyp kan även ske genom att ange numret på väggen. Välj referenslinje: Höger sida/utsida d.v.s. referenslinjen anger den högra sidan i väggens riktning. Programmet är färdigt för att ta emot startpunkten för väggen. Klicka OK. Referenslinjen visas på höger sida av väggen - dvs att väggens referenspunkter ligger på väggens högra sida sett i väggens ritriktning. Ange startpunkt för vägg - se meddelandefältet. Peka ut startpositionen för väggen genom att placera trådkorset på det invändiga vänstrahörnet. Programmet kvitterar med en röd cirkel när du träffar kända punkter i ritningen. En punkt markerad med en röd cirkel är en känd punkt i ritningen och kallas för snappunkt d.v.s. en punkt som du kan snappa mot.

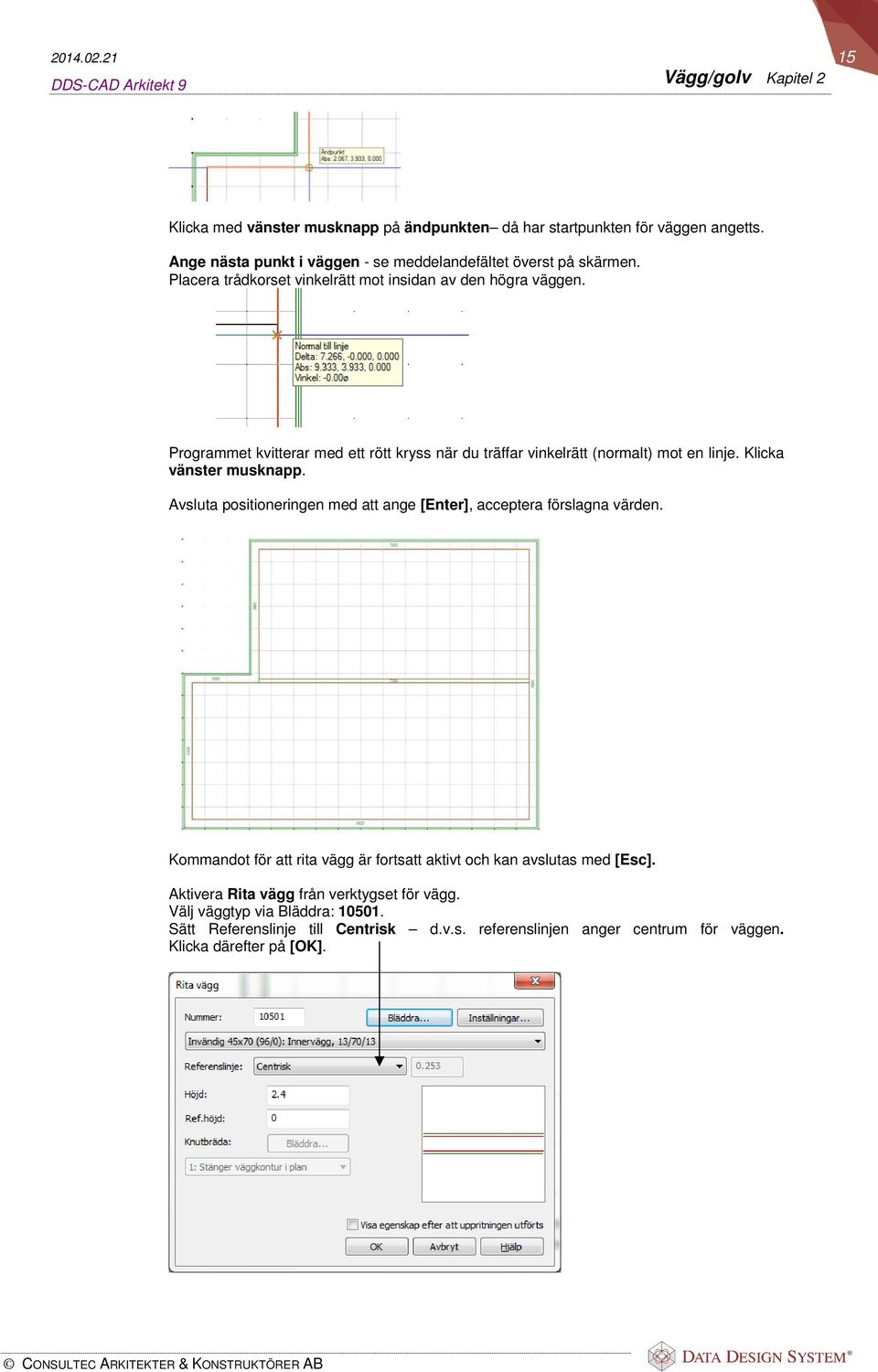

15 Vägg/golv Kapitel 2 Klicka med vänster musknapp på ändpunkten då har startpunkten för väggen angetts. Ange nästa punkt i väggen - se meddelandefältet överst på skärmen. Placera trådkorset vinkelrätt mot insidan av den högra väggen. Programmet kvitterar med ett rött kryss när du träffar vinkelrätt (normalt) mot en linje. Klicka vänster musknapp. Avsluta positioneringen med att ange [Enter], acceptera förslagna värden. Kommandot för att rita vägg är fortsatt aktivt och kan avslutas med [Esc]. Aktivera Rita vägg från verktygset för vägg. Välj väggtyp via Bläddra: Sätt Referenslinje till Centrisk d.v.s. referenslinjen anger centrum för väggen. Klicka därefter på [OK].

16 Kapitel 2 Vägg/golv Ange startpunkt för vägg använd gitter som hjälp för placering väggen ska ritas på den 5:e modulen från höger på den nedersta väggen, placera trådkorset över aktuell gitterpunkt och högerklicka. Klicka INTE på VÄNSTER musknapp. Högerklicka för att få fram hjälpmenyn. Välj i menyn Flytta relativt från markörens position I nästa meny som dyker upp välj: Flytta vinkelrätt mot angiven linje. Nu används snappunkten som utgångspunkt för nästa position. Observera att det inte har angetts någon punkt i gitterpunkten, utan man har bara placerat trådkorset i en känd position. Lokalisera linjen som punkten ska projekteras mot peka på insida vägg och klicka vänster musknapp för startpunkt. Därifrån ska väggen ritas 2.1m uppåt där den sedan ska svänga vinkelrätt till höger yttervägg. Använd piltangenterna för att ange relativt avstånd. Klicka på tangentbordets uppåt pil [ ]. Ange 2.1 i dialogboxen och klicka därefter på [OK]. Nästa vägg ska ritas fram till insida av höger yttervägg.

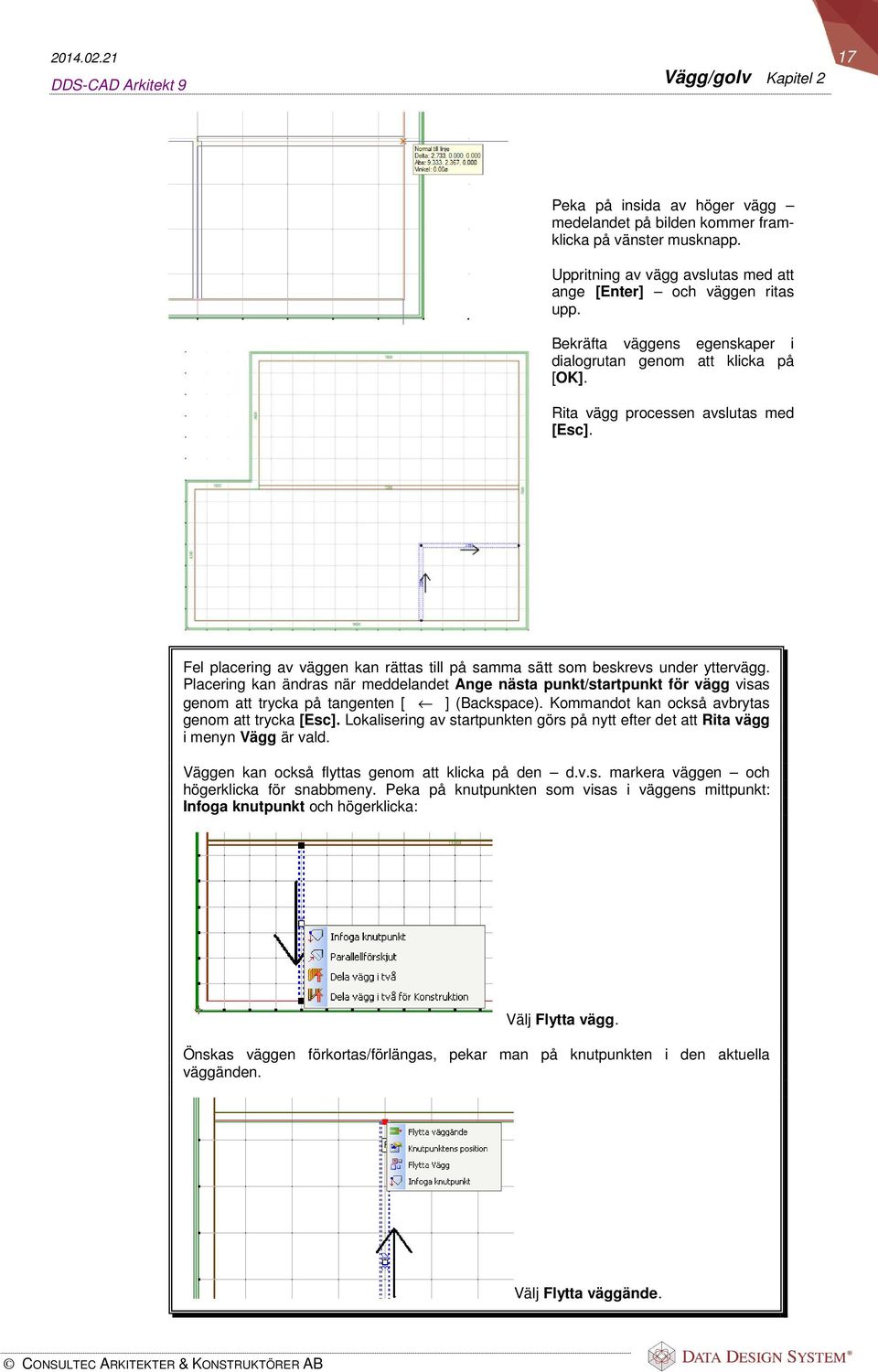

17 Vägg/golv Kapitel 2 Peka på insida av höger vägg medelandet på bilden kommer framklicka på vänster musknapp. Uppritning av vägg avslutas med att ange [Enter] och väggen ritas upp. Bekräfta väggens egenskaper i dialogrutan genom att klicka på [OK]. Rita vägg processen avslutas med [Esc]. Fel placering av väggen kan rättas till på samma sätt som beskrevs under yttervägg. Placering kan ändras när meddelandet Ange nästa punkt/startpunkt för vägg visas genom att trycka på tangenten [ ] (Backspace). Kommandot kan också avbrytas genom att trycka [Esc]. Lokalisering av startpunkten görs på nytt efter det att Rita vägg i menyn Vägg är vald. Väggen kan också flyttas genom att klicka på den d.v.s. markera väggen och högerklicka för snabbmeny. Peka på knutpunkten som visas i väggens mittpunkt: Infoga knutpunkt och högerklicka: Välj Flytta vägg. Önskas väggen förkortas/förlängas, pekar man på knutpunkten i den aktuella väggänden. Välj Flytta väggände.

18 Kapitel 2 Vägg/golv Tänk på att många av valen på menyerna även har snabbkomandon för att skapa ett bättre flyt i ritandet. Dessa står till höger om valen i menyn. Nästa vägg ska ritas enligt ovan d.v.s. rummets bredd ska bli 3.2 m. Startpunkten får utgångspunkt i rummets övre högra hörn och flyttas därifrån 3.2m till vänster. Välj Rita vägg från verktygsetet Vägg/Räcke. Sätt referenslinje till Vänster sida/insida och klicka på OK. Placera trådkorset i övre högra hörnet (se ovan). Klicka INTE på vänster musknapp. Startpunkten ska placeras 3,2 m till vänster om denna punkt. Punkten kan anges via kortkommandot [Shift] + [ ] eller via att högerklicka och välja flytta relativt från markörens position flytta i negativ X-riktning. Ange längden 3.2m och klicka på OK.

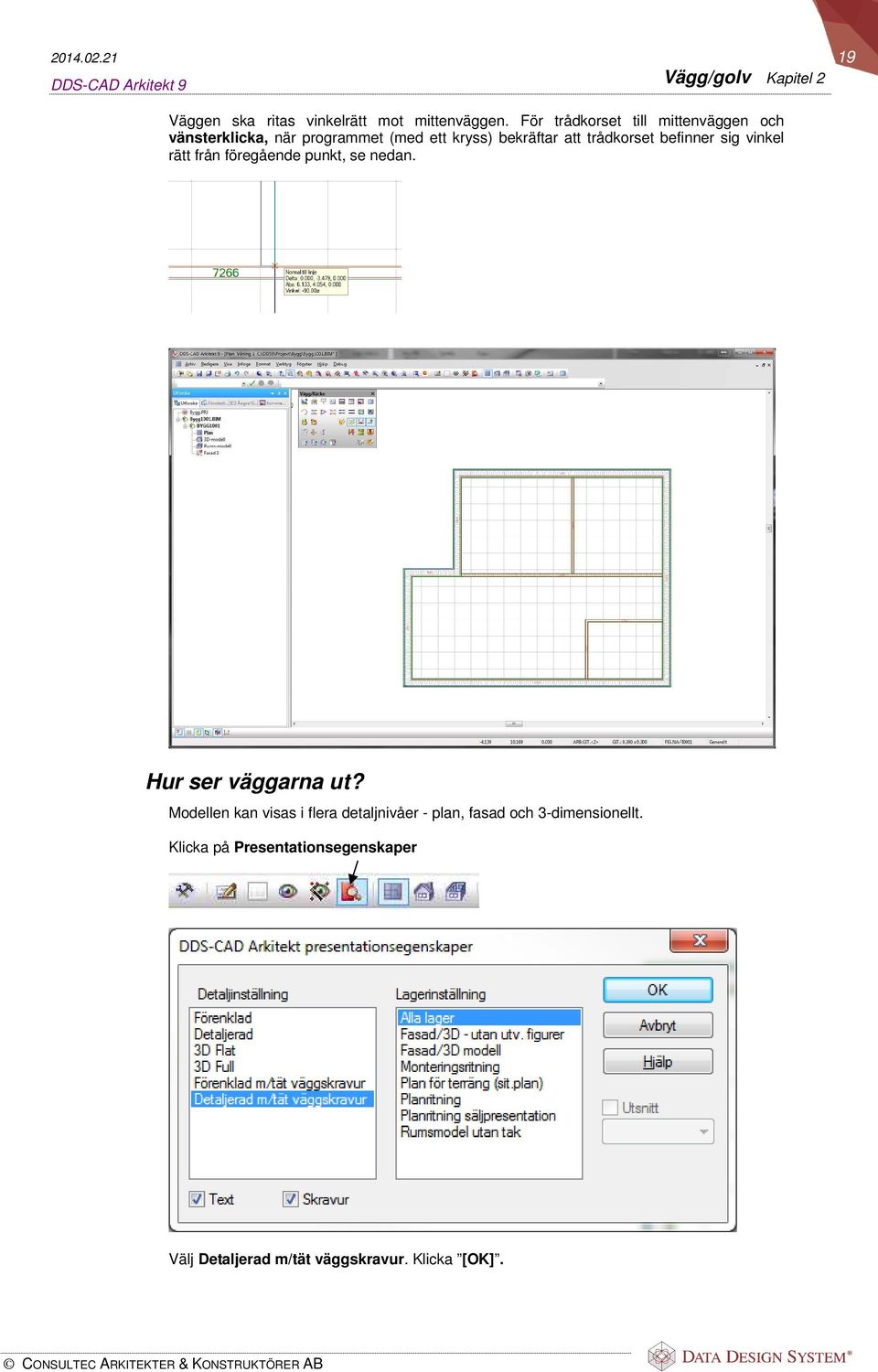

19 Vägg/golv Kapitel 2 Väggen ska ritas vinkelrätt mot mittenväggen. För trådkorset till mittenväggen och vänsterklicka, när programmet (med ett kryss) bekräftar att trådkorset befinner sig vinkel rätt från föregående punkt, se nedan. Hur ser väggarna ut? Modellen kan visas i flera detaljnivåer - plan, fasad och 3-dimensionellt. Klicka på Presentationsegenskaper Välj Detaljerad m/tät väggskravur. Klicka [OK].

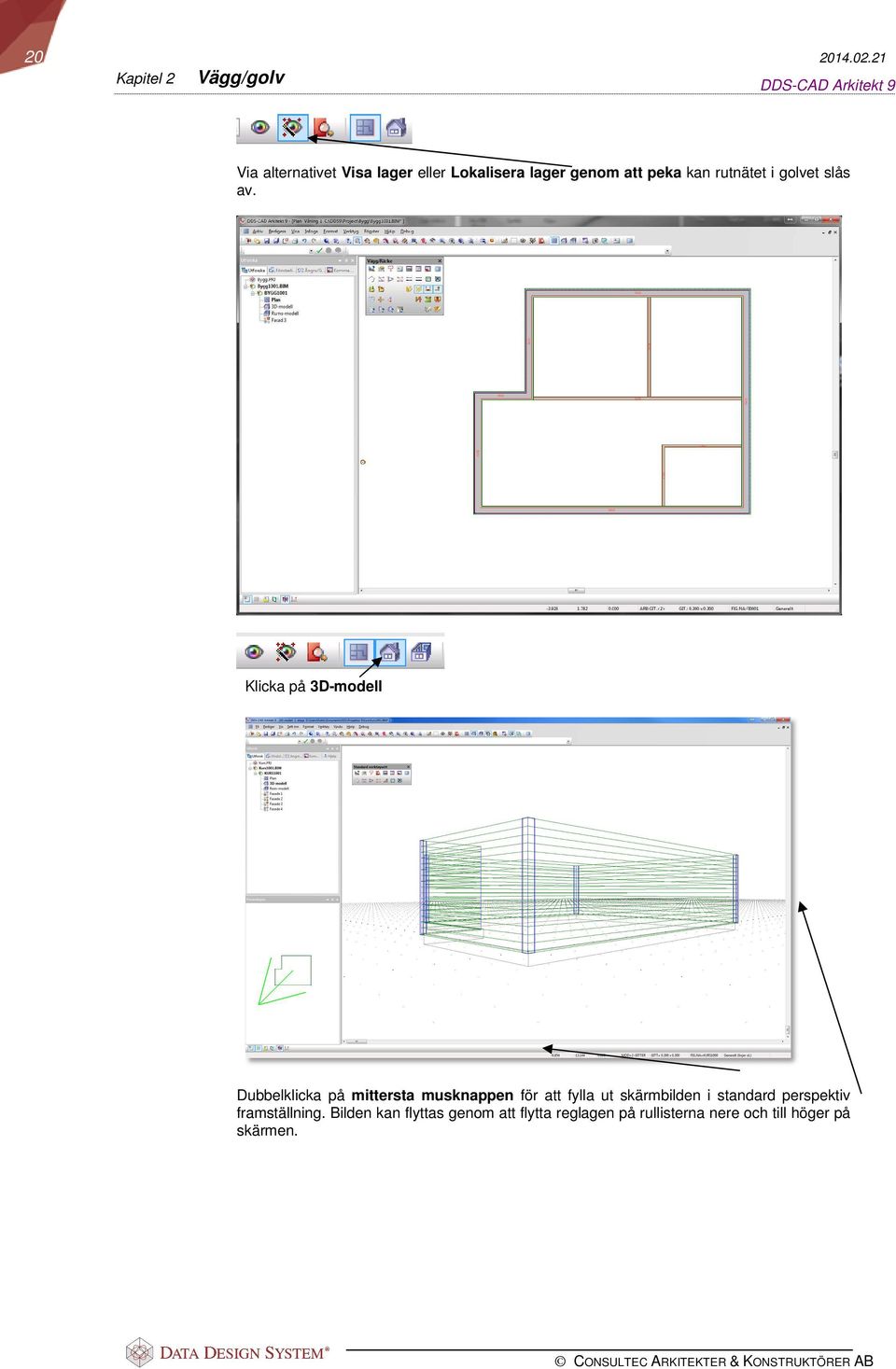

20 Kapitel 2 Vägg/golv Via alternativet Visa lager eller Lokalisera lager genom att peka kan rutnätet i golvet slås av. Klicka på 3D-modell Dubbelklicka på mittersta musknappen för att fylla ut skärmbilden i standard perspektiv framställning. Bilden kan flyttas genom att flytta reglagen på rullisterna nere och till höger på skärmen.

21 Vägg/golv Kapitel 2 Om du håller nere vänster musknapp och samtidigt flyttar musen, kommer det fram två symboler en grön «stjärna» som visar var du markerade för att rotera. Den punkten blir rotationspunkt för modellen när du flyttar musen. Symbolen för att rotera är två ellipser. Håll vänster musknapp nere och rotera bilden genom att flytta musen. När man håller inne vänster musknapp en sekund eller två, kommer en handsymbol att dyka upp. Detta betyder att modellen flyttas på skärmen när musen flyttas alltså ingen rotation. Klicka på Rumsmodell och gör motsvarande. Genom att rulla på hjulet (mittersta musknappen) på musen kommer modellen att flyttas mot eller ifrån dig på skärmen. Är resultatet som visas, sparas ritningen för att säkerställa att all information tillvaratas. För övrigt sparar programmet en säkerhetskopia var 5:e minut. Men kom ihåg att alltid spara det är ju orginalet som bearbetas. Säkerhetskopian används av programmet enbart vid nödfall när programmet avbrutits okontrollerat. Välj Arkiv Spara allt. Välj Spara.

22 Kapitel 2 Vägg/golv Ångra/göra om Det är möjligt att bara ångra och göra om givna kommandon i ritningen. Allt eftersom du anger kommandon i ritningen, kommer dessa att bli registrerade i en egen lista som kan visas i listfältet - se till vänster på bilden av skärmen ovanför. Klicka på Ångra/Gör om i listan. Denna lista beskriver kommandona som är angivna och kommer att finnas med till ritningen avslutas. Det är kommandona i denna lista som du kan ångra och göra om. Via listfältet kan du ångra ett eller flera kommandon genom att markera dessa i listan. När önskade kommandon är markerade, högerklickar du på musen och klickar sedan på vänster musknapp i fältet som visar Ångra markerade handlingar. Listan blir delad från det överst markerade kommandot med en streckad linje. Det nedanför den streckade linjen kan göras om d.v.s. hämtas tillbaka till ritningen innan du väljer att spara. Det ovanför den streckade linjen kan du markera och ångra såsom beskrivits Det är också möjligt att ångra kommandon ett och ett via knapp i huvudknappraden. Spara ritningen och lägg märke till att om ritningen är sparad, så kan det ångras. Varje gång du kommer in i ritningen, är listan helt tömd och startas på nytt med de kommandon som anges. Här visad med detaljinställning Förenklad m/tät väggskravur.

23 Vägg/golv Kapitel 2 Tips och trix - vägg Stäng väggkontur Du har nu sett att väggen ritas upp när man avslutar med att ange en sista punkt i den första punkten d.v.s. man har markerat en stängd kontur. Programmet avslutar då ritprocessen för uppritning av vägg och väggen ritas upp. Detta sker också när du trycker på [Enter]- tangenten. I snabbmenyn för uppritning av vägg, fins också tre andra möjligheter för att avsluta uppritningen och få väggen uppritad. Här visas exempel på användning av de tre möjligheterna: Stäng kontur När du anger punkter för en väggkontur, kan detta val göras, och programmet anger automatiskt en sista punkt i den startpunkten d.v.s. stänger konturen och ritar upp väggen. Välj Rita vägg och ange t.ex. 4 punkter som det visas på bilden genom att klicka på vänster musknapp. Klicka sedan på valet i menyn Stäng konturen eller tryck på tangenten/bokstaven [H] som är snabbtangenten för detta val. Uppritningen avslutas och väggen blir ritad.

24 Kapitel 2 Vägg/golv Slut konturen med ett rätvinkligt hörn När du anger punkter för en väggkontur, kan detta val göras, och programmet anger automatiskt de två sista punkterna i konturen d.v.s. det skapas ett vinkelrätt hörn och avslutar där den första punkten angavs. Välj Rita vägg och ange t.ex. 3 punkter som det visas på bilden genom att klicka på vänster musknapp. Klicka sedan på valet i menyn Stäng konturen med ett vinkelrätt hörn. Uppritningen avslutas och väggen blir uppritad med det näst sista hörnet i 90.

25 Vägg/golv Kapitel 2 Slut konturen med två vinkelräta hörn När du anger punkter för en väggkontur, kan detta val göras, och programmet anger automatiskt de två sista punkterna i konturen d.v.s. det skapas två vinkelräta hörn där det sista avslutas där den första punkten angavs. Välj Rita vägg och ange t.ex. 3 punkter som det visas på bilden genom att klicka på vänster musknapp. Klicka sedan på valet i menyn Slut konturen med två vinkelräta hörn. Uppritningen avslutas och väggen blir uppritad med de två sista hörnen i 90.

26 Kapitel 2 Vägg/golv Slut konturen vinkelrätt mot första linje När du anger punkter för en väggkontur, kan detta val göras, och programmet anger automatiskt de två sista punkterna i konturen d.v.s. den sista linjen anpassas automatiskt så att det blir en rät vinkel mellan start- och slutlinjen. Den sista punkten anges i den första, konturen stängs och väggen ritas upp automatiskt. Välj Rita vägg och ange minimum 4 punkter t.ex. som det visas på bilden genom att klicka på vänster musknapp. Klicka så på valet i menyn Slut konturen vinkelrätt mot första linje. Uppritningen avslutas och väggen mellan punkt 3 och 4 blir automatiskt justerad så att den avslutas med ett hörn på 90 där uppritningen start ade.

27 Vägg/golv Kapitel 2 Vägg med känd vinkel och okänd längd mellan två väggar Här visas hur du kan ange en vägglängd i en bestämd riktning d.v.s. att flytta roterat (polärt). Exempel: Välj Rita vägg "Ange startpunkt för vägg..." Peka för startpunkt i punkt. 1 - och tryck vänster musknapp. Högerklicka för att få fram hjälpmenyn och välj Flytta relativt från sista position ange i undermenyn Polära koordinater (vinkel + längd) eller ange snabbtangent för att uppnå samma funktion genom att trycka på [9]. Ange en längd på väggen som är kortare än antaget - samt vinkeln som ger väggens riktning Ange såsom det visas här. Tryck OK. Avsluta med [Enter]. Avbryt väggkommando med [Esc]. Den sneda väggens start och slut ska nu justeras mot väggen nedanför och ovanför. Markera väggen och peka på knutpunkten i den änden som ska justeras mot annan vägg så att skärmbilden visar Flytta väggände.

28 Kapitel 2 Vägg/golv Klicka på knutpunkten och peka sedan på skärningspunkten mellan den gröna hjälplinjen och väggen. Alternativt klicka på knutpunkten, högerklicka och välj Lås väggriktning. Håll nere [Ctrl] tangenten och peka på aktuell linje. När den blir rödmarkerad, klicka på vänster musknapp. Gör motsvarande i andra änden. Flytta vägg UTAN att väggriktning är låst Justering av väggände som visades i föregående avsnitt har låst riktning och väggen kan förlängas/förkortas i samma riktning. Om en vägg ska justeras i fri riktning måste den låsta riktningen stängas av. I exemplet under, en vägg mellan två väggar. Höger ände av väggen ska nu flyttas på till skåpet. Markera väggen och klicka på Flytta väggände. Peka på aktuell väggände och högerklicka för snabbmenyn. Klicka på Lås väggriktning så slås den av detta ger möjlighet till och styra väggen fritt. Peka och klicka på punkten som väggen ska flyttas till. Justering av väggänden mot annan vägg utförs som tidigare beskrivits.

29 Vägg/golv Kapitel 2 Vägg med okänd vinkel och längd mellan två väggar Start och slut på en vägg kan anpassas i väggens riktning i förhållande till de vägglinjer den ska sträckas från och mot. I detta exempel ska väggen pekas in med hjälp av punkter. Start- och slutpunkt kan vara kända och givna på förhand annars kan man använda snapp/gitterpunkter. Välj Rita vägg Peka och markera för startpunkt punkt 1. Peka och markera för slutpunkt i väggen och avsluta med [Enter] punkt 2. Här har det först lagts in en hjälplinje. Startpunkten för väggen ska placeras i skärningspunkten mellan vägg och hjälplinjen. Den andra punkten skall placeras mot väggen till höger. Håll nere [Ctrl] markera linjen och klicka på vänster musknapp. Avsluta med [Enter]+ OK +[Esc] Väggen justeras då automatiskt vid både start- och slut.

30 Kapitel 2 Vägg/golv Justering av väggände När vägg ska gå emot annan vägg bara placeras med punkter bör justering av väggändar göras i efterhand. Då programmet inte justerar detta automatiskt vid uppritning av vägg med bara punkter. Starta Rita vägg och ange startpunkt. Ange slutpunkt Avsluta med [Enter]+ OK +[Esc] Väggen ritas, men med raka väggändar Markera väggen och peka på. Flytta väggände Klicka på markeringen för flytta väggände. Håll nere knapparna [Ctrl] peka på aktuell linje. Klicka på vänster musknapp. Gör likadant på den andra väggänden

31 Vägg/golv Kapitel 2 Dela vägg i Två Att dela en vägg i två d.v.s. göra två väggobjekt av ett väggobjekt. Ett väggstycke med eventuella fönster, dörrar och öppning som tillhör väggen lagras som ett väggobjekt. Normalt är varje rak vägg ett eget väggobjekt. Men ibland kan det vara nödvändigt att dela upp väggen i två väggobjekt t.ex. om endast en del av väggen ska ansluta till ett tak; då ett väggobjekt som ansluter till ett tak förväntar sig att hela väggobjektet befinner sig under taket. Det kan även vara aktuellt att dela en vägg om man ska ta bort mitten av en vägg. I sådana fall utförs delningen två gånger; varpå mitten delen kan raderas. Dela vägg i Två Markera en väggen som ska delas, högerklicka och välj Dela vägg i två. En röd pil och ett rött streck anger var väggen delas vid aktuell positionering av markören, vänsterklicka för att slutföra delningen. Markören kan med andra ord placeras direkt på en lämplig referenspunkt och behöver inte vara på väggen när väggen delas.

32 Kapitel 2 Vägg/golv Genom att klicka på den enskilda väggdelen ser man att delningen är utförd. Sammanfoga väggar Önskas väggobjekten att sammanfogas till ett igen; markeras bägge genom att först vänsterklicka på den ena, sedan med [Ctrl]-tangenten nertryckt vänsterklicka på den andra. Därefter högerklickar man och väljer Sammanfoga väggar i menyn som kommer fram.

33 Vägg/golv Kapitel 2 Välj alla väggarna i en sekvens När alla väggarna i sekvensen ska ändras räcker det att markera en vägg högerklicka sedan för snabbmenyn och klicka på Välj alla väggar i sekvensen Nu är alla väggar markerade högerklicka igen och välj Ändra egenskap. Nu kommer alla ändringar man gör i väggen påverka alla väggar i sekvensen. Hela sekvensen kan också raderas eller zoomas in. Lägg till en knutpunkt och parallellförskjut Genom att markera en vägg och sedan högerklicka på den vita kvadraten mitt på väggen nås en meny för att modifiera väggens utsträckning. Infoga knutpunkt Lägg till fler punkter för att ändra dragningen av en väggsekvens. I följande exempel använder vi infoga knutpunkt för att skapa ett utsprång 1 m från det nedre högra hörnet. Kommandot kan aktiveras från tidigare nämnda meny alternativt genom att vänsterklicka på kvadraten som visas på mitten av en markerad vägg.

34 Kapitel 2 Vägg/golv Markera aktuell vägg och för muspekaren till mittpunkten på väggen den vita fyrkanten, klicka med vänster musknapp på punkten och nya punkter kan anges genom att klicka in dem med vänster musknapp eftersom väggen nu är dynamisk. Peka nu på den punkt som ska vara utgångspunkt för nästa punkt. I detta fall ska den anges ett utstick 1 meter från det nedre högra hörnet. Placera markören i nedre högra hörnet och tryck [Shift] + [ ] för att ange 1 meter förflyttning Vidare anges 1 meter till höger, 2 meter upp och 1 meter till vänster med hjälp av piltangenterna Avsluta med [Enter]. När en väggsekvens är markerad och man pekar på den mittersta knutpunkten i en av väggarna kan följande utföras.

35 Vägg/golv Kapitel 2 Parallellförskjut sekvens Parallelleforskjuter hela konturen; d.v.s. väggarna i en sekvens; in eller ut. Parallellförskjut Parallellförskjuter den aktuella väggen och bevarar kopplingar till anslutna väggar. Längden på de kopplade väggarna justeras automatisk till det nya läget på väggen.

36 Kapitel 2 Vägg/golv Fortsätt att rita vägg i samma sekvens Om en vägg inte är kopplad vid star-/slutpunkt kan man fortsätta att rita väggar i samma sekvens genom att markera väggen; högerklicka på den punkt som inte är kopplad och välja Infoga knutpunkt. På detta vis skapar du fler väggobjekt i samma sekvens och med samma egenskaper som den markerade väggen. Markera väggände för att fortsätta att rita nya väggar, högerklicka och välj Infoga knutpunkt. Fortsätt att rita in nya väggar. Avsluta med [Enter] de nya väggarna är nu med i samma sekvens. Infoga identisk vägg För att skapa en vägg med samma egenskaper som en befintlig vägg men utan att koppla den till samma sekvens. Markera den befintliga väggen; högerklicka och välj Infoga identisk, rita den nya väggen.
