1 Skevböjning Användarmanual Eurocode Software AB 1

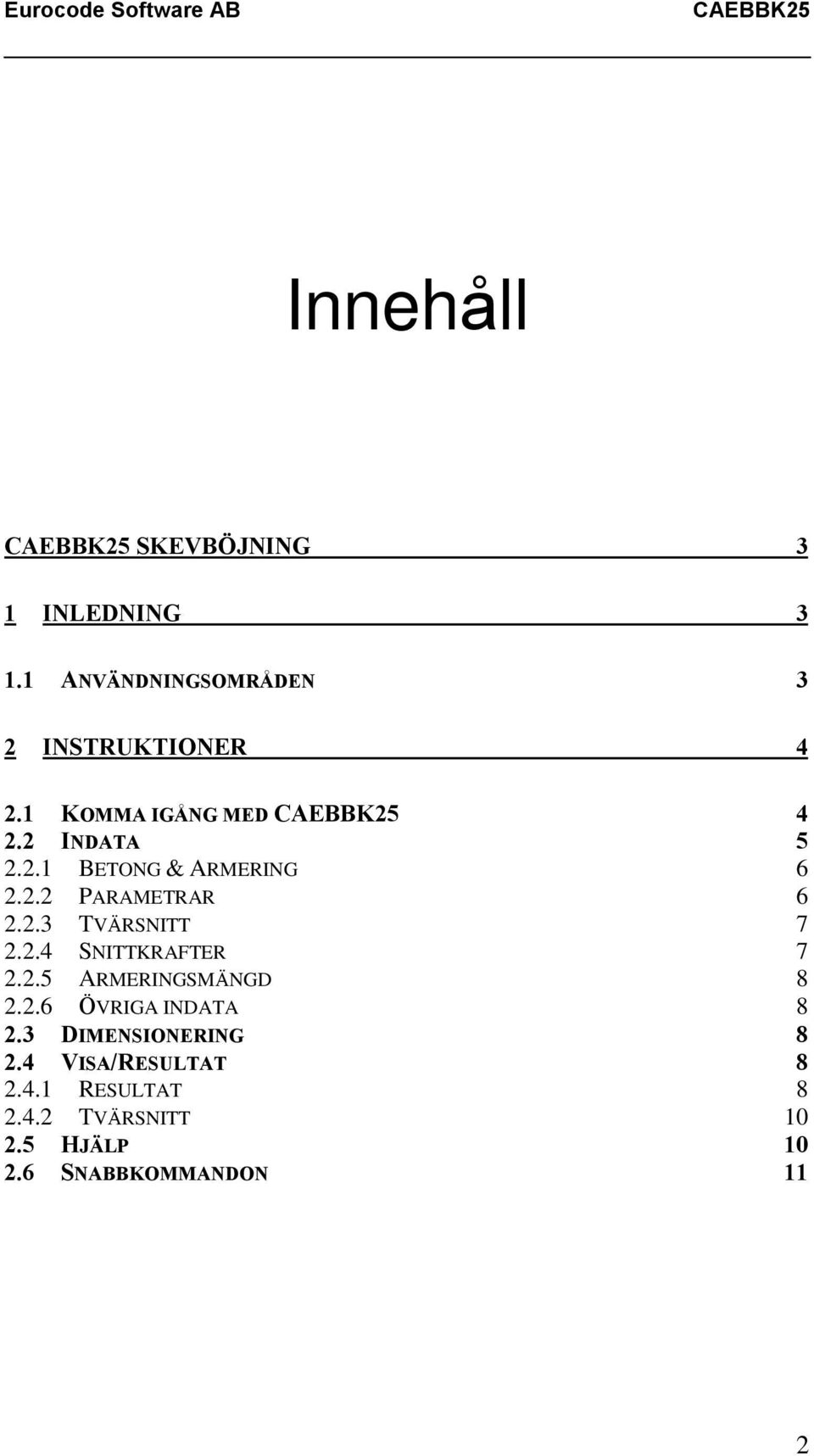

2 Innehåll SKEVBÖJNING 3 1 INLEDNING ANVÄNDNINGSOMRÅDEN 3 2 INSTRUKTIONER KOMMA IGÅNG MED INDATA BETONG & ARMERING PARAMETRAR TVÄRSNITT SNITTKRAFTER ARMERINGSMÄNGD ÖVRIGA INDATA DIMENSIONERING VISA/RESULTAT RESULTAT TVÄRSNITT HJÄLP SNABBKOMMANDON 11 2

2.4 SNITTKRAFTER 7 2.2.5 ARMERINGSMÄNGD 8 2.2.6 ÖVRIGA INDATA 8 2.3 DIMENSIONERING 8 2.

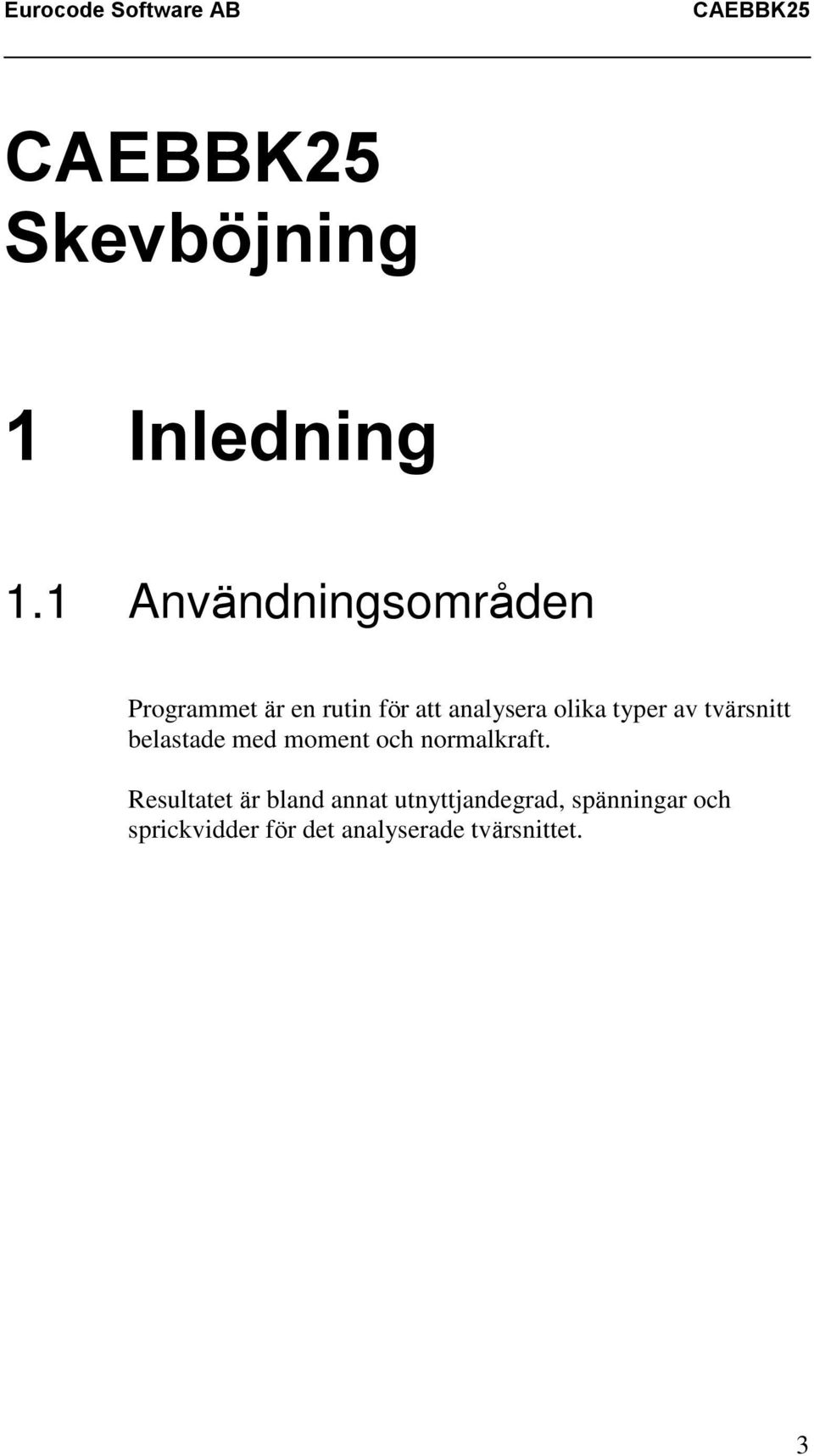

3 Skevböjning 1 Inledning 1.1 Användningsområden Programmet är en rutin för att analysera olika typer av tvärsnitt belastade med moment och normalkraft. Resultatet är bland annat utnyttjandegrad, spänningar och sprickvidder för det analyserade tvärsnittet. 3

olika typer av tvärsnitt belastade med moment och normalkraft.

4 2 Instruktioner 2.1 Komma igång med Under Arkiv/Information finns möjlighet för inmatning av information gällande projektet, så som Projekt, Position samt Beskrivning. Under Arkiv finns även verktyg likt, Spara, Öppna samt Skriva ut, se Figur 1. Dessa funktioner återfinns även i verktygsfältet. Figur 1 Skevböjning I startfönstret finns också fem flikar som behandlar programmets alla funktioner. De vanligaste funktionerna finns även som knappar i fönstret. De flesta dialogrutorna går även att nå via snabbtangenter, Ctrl+ (se vidare under de olika flikarna samt Snabbkommandon). 4

Beskrivning. Under Arkiv finns även verktyg likt, Spara, Öppna samt Skriva ut, se Figur 1. Dessa funktioner återfinns även i verktygsfältet.

5 2.2 Indata När applikationen startats visas startfönstret. Härifrån börjar inmatningen av indata. Indata kan anges på två sätt; antingen via Guiden (Ctrl+G) eller manuellt genom att välja kategori under fliken Indata. Figur 2 Skevböjning 5

Indata kan anges på två sätt; antingen via Guiden (Ctrl+G)

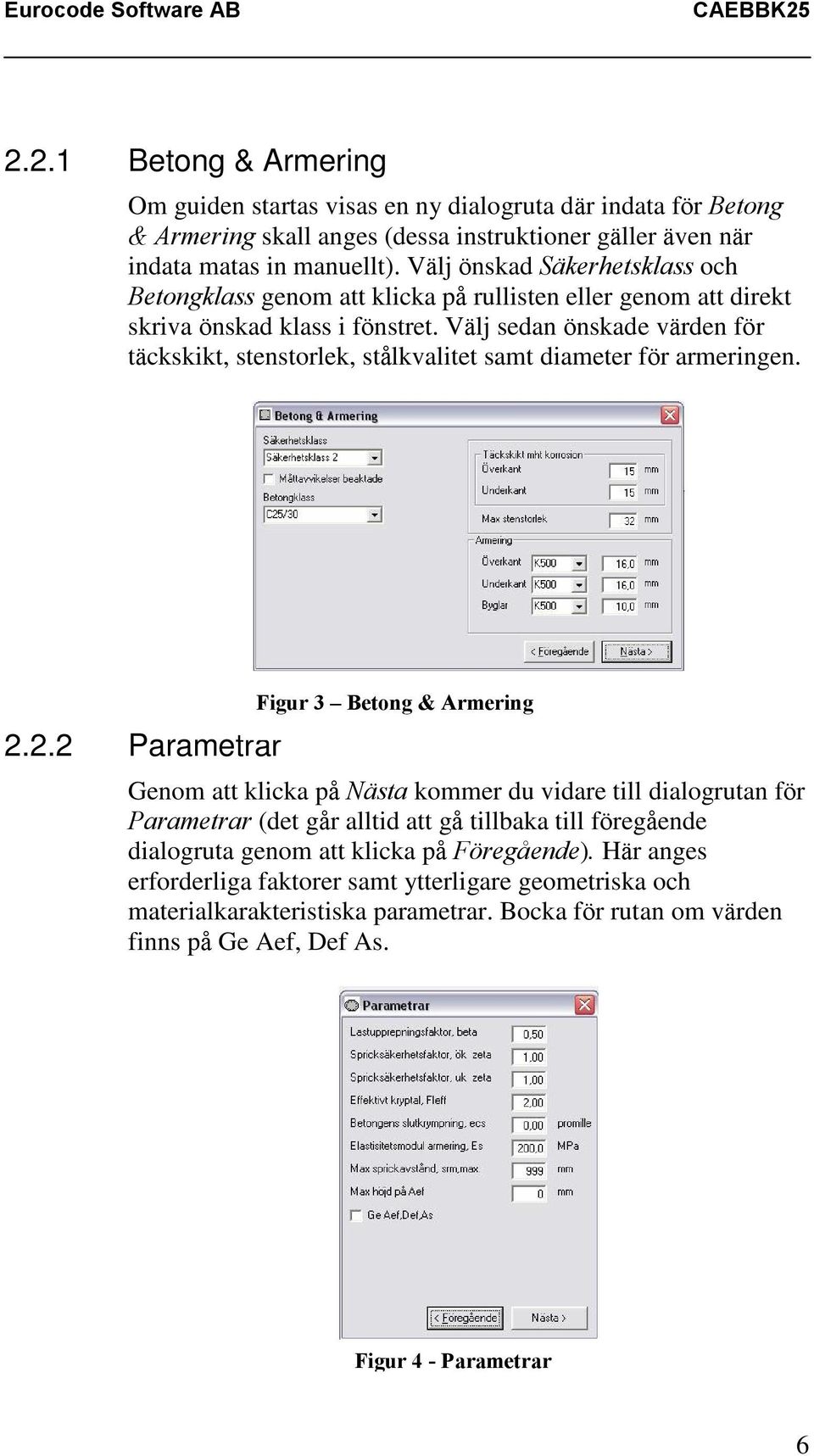

6 2.2.1 Betong & Armering Om guiden startas visas en ny dialogruta där indata för Betong & Armering skall anges (dessa instruktioner gäller även när indata matas in manuellt). Välj önskad Säkerhetsklass och Betongklass genom att klicka på rullisten eller genom att direkt skriva önskad klass i fönstret. Välj sedan önskade värden för täckskikt, stenstorlek, stålkvalitet samt diameter för armeringen Parametrar Figur 3 Betong & Armering Genom att klicka på Nästa kommer du vidare till dialogrutan för Parametrar (det går alltid att gå tillbaka till föregående dialogruta genom att klicka på Föregående). Här anges erforderliga faktorer samt ytterligare geometriska och materialkarakteristiska parametrar. Bocka för rutan om värden finns på Ge Aef, Def As. Figur 4 - Parametrar 6

Välj sedan önskade värden för täckskikt, stenstorlek, stålkvalitet samt diameter för armeringen. 2.

7 2.2.3 Tvärsnitt Genom att klicka på Nästa kommer du vidare till dialogrutan för Tvärsnitt. Här finns de vanligaste tvärsnittstyperna att välja i rullisten. Notera att alla mått är i millimeter. Figur 5 - Tvärsnitt Snittkrafter I denna dialogruta anges alla krafter som verkar på elementet, både moment och normalkrafter. Krafterna anges i kn. Om olika krafter verkar på elementet så anges dessa som olika Snitt. Figur 6 - Snittkrafter 7

8 2.2.5 Armeringsmängd Här anges mängden armering i underkant och överkant av elementet. Måtten anges i mm 2. Figur 7 Armeringsmängd Övriga indata Under fliken Indata finns även indata gällande Miljö och Avvikande armeringsdiameter. Om värden finns får dessa anges manuellt då de inte ingår i Guiden. 2.3 Dimensionering I efterhand kan armeringsmängden justeras för att nå ett bättre resultat genom att använda funktionen Dimensionera Armeringsmängd. Ange önskad armeringsmängd [mm 2 ] och klicka på knappen Räkna om. 2.4 Visa/Resultat Resultat Resultatet från analysen kan nu studeras i det dokument som automatiskt visas när Guiden avslutas eller via Resultat under fliken Visa. 8

3 Dimensionering I efterhand kan armeringsmängden justeras för att nå ett bättre resultat genom att använda funktionen Dimensionera Armeringsmängd.

9 Dokumentet visar alla indata, parameter samt resultat. Resultatet består av: Brottstadie z inre hävarm R n lasteffekt av normalkraft R m lasteffekt av moment S m /R m utnyttjandegrad Bruksstadie z inre hävarm y tp, z tp tyngdpunktsavstånd A tvärsnittets area I yttröghetsmoment i y, z och yz riktning ó cc,st drag och tryckspänningar y krd, z krd koordinater för aktuella spänningar D ef A ef s rm ê 2 ó st ó sr w k í Sprickvidder i tyngdpunkten effektiva tvärsnittets höjd effektiva tvärsnittets area sprickavståndets medelvärde är koefficient som beaktar töjningsfördelningen är för ospänd armering spänningen i sprickan är värdet på ó st vid beräknad spricklast, dvs. omedelbart efter det att spricka antas ha bildats karaktäristiska sprickbredden är en koefficient som beaktar medverkan av dragen betong mellan sprickor 9

area I yttröghetsmoment i y, z och yz riktning ó cc,st drag och tryckspänningar y krd, z krd koordinater för aktuella spänningar D ef A ef s rm ê 2 ó st ó sr w k í Sprickvidder i tyngdpunkten

10 2.4.2 Tvärsnitt Under Visa nås dialogrutan Tvärsnitt. Denna visar geometrin i bruksstadiet för snitt 1. Figur 8 Geometri 2.5 Hjälp Under Hjälp i menyn finner du en kortare beskrivning Om programmet Skevböjning. Du kan även skicka ett Ärende till Eurocode Software AB som kan gälla felrapport, idé eller någon fråga som uppkommer när du arbetar med Skevböjning. Bifoga gärna indatafil vilket ger ett snabbare och bättre svar. 10

Du kan även skicka ett Ärende till Eurocode Software AB som kan gälla felrapport, idé eller någon fråga

11 2.6 Snabbkommandon Ctrl + B Ctrl + G Ctrl + I Ctrl + M Ctrl + N Ctrl + P Ctrl + R Ctrl + S Ctrl + T Visar aktuell indata för betong och armering. IndataGuiden öppnas som leder dig genom den indata som krävs för att köra beräkningarna. Information angående beräkningarna. Visar indata för armeringsmängd. För att starta ett nytt arbete. Visar aktuell indata för parametrar. Visar aktuellt resultat dokumentet. Visar aktuell indata för snittkrafter. Visar aktuell indata för tvärsnittet. 11

Information angående beräkningarna. Visar indata för armeringsmängd. För att starta ett nytt arbete.
