1 Tips & tricks för redigering Det har kommit flera nyheter och förbättringar i redigeringsmiljön och användargränssnittet för version Den första stora skillnaden som märks är att redigeringsverktygsfältet är omgjort. Funktioner från uppgiftslistan har gjorts om till individuella verktyg och placerats i verktygsfältet, topologiverktygsfältet och några fler ställen där de kombineras med andra verktyg som fungerar på liknande sätt. Mållistan som tidigare var byggd med en geodatabas-inriktning har fått ett nytt koncept, objektsmallar. Mallarna används för att definiera typer av objekt som du skapar i kartan eller i layouten. Starta en redigering. I ArcGIS 10 finns två sätt att starta en redigerings-session; genom att klicka på redigeringsmenyn eller att högerklicka på ett lager i innehållsförteckningen, vilket automatiskt startar en redigeringssession på den arbetsyta, (geodatabas eller mapp), som lagret tillhör. Om du använder redigeringsmenyn för att starta en redigering för en dataram som innehåller fler arbetsytor får du en fråga om vilken arbetsyta du vill redigera i. Om ArcMap upptäcker något fel med lagret du vill redigera i kommer en dialogruta fram som listar de specifika felmeddelanden lagret har. Det finns möjlighet att klicka på meddelandena och se mer information om hur man löser problemet.

2 Skapa nya objekt För att skapa nya objekt använder man sig av objektmallar (feature templates). I mallen definieras all information som krävs för att skapa objektet; vilket lager det ska tillhöra, vilka attribut det har och vilket verktyg som ska användas. Mallen har också ett namn, en beskrivning och en märkning för att hitta och organisera dem. Om mallen inte finns tillgänglig när du startar en redigering så skapas de automatiskt för varje lager i den arbetsytan som redigeras. Mallarna sparas i kartdokumentet (.mxd) och i lyrfilen (.lyr). Att använda mallar vid redigering är mer intuitivt eftersom de visas med en symbol och ett beskrivande namn. Symbolen representerar hur det skapade objektet kommer att se ut i kartan. När de väl är skapade kan de läggas till, uppdateras, kopieras eller tas bort beroende på vad man vill göra med dem. För att lägga till ett nytt objekt klickar man bara på den typ man vill använda och placerar det på kartan. Det nya fönstret Skapa geoobjekt (Create features) är den centrala platsen för att skapa och hantera mallarna. Fönstret har tre huvudkomponenter; ett verktygsfält för att hantera mallarna och dess egenskaper, en lista med mallar för att skapa nya objekt och en uppsättning verktyg för att definiera formen på objektet.

3 Varje gång du ska skapa ett objekt i kartan börjar du med att välja en mall i skapa geoobjekts-fönstret, så skapas objektet utifrån de egenskaper som satts upp för lagret. I översta panelen visas mallarna för objekten och i nedre panelen listas de verktyg som finns tillgängliga för just den typen av objekt. Till exempel om du ska skapa ett linjeobjekt så visas den uppsättning verktyg som finns för linjer och om du vill skapa en polygon så visas de olika formerna som en polygon kan skapas med. Nytt snappningsverktygsfält Snappning är förenklat i 10an, med ett nytt verktygsfält. Snappning är påslagen som standard och finns tillgänglig även utanför redigeringssessionen. Alla inställningar görs i verktygsfältet och det finns alternativ för att snappa mot punkter, slutpunkter, brytpunkter och ytterkanter. Vill man inte ha snappning alls kan den stängas av genom att klicka på Use snapping på verktygsfältet.

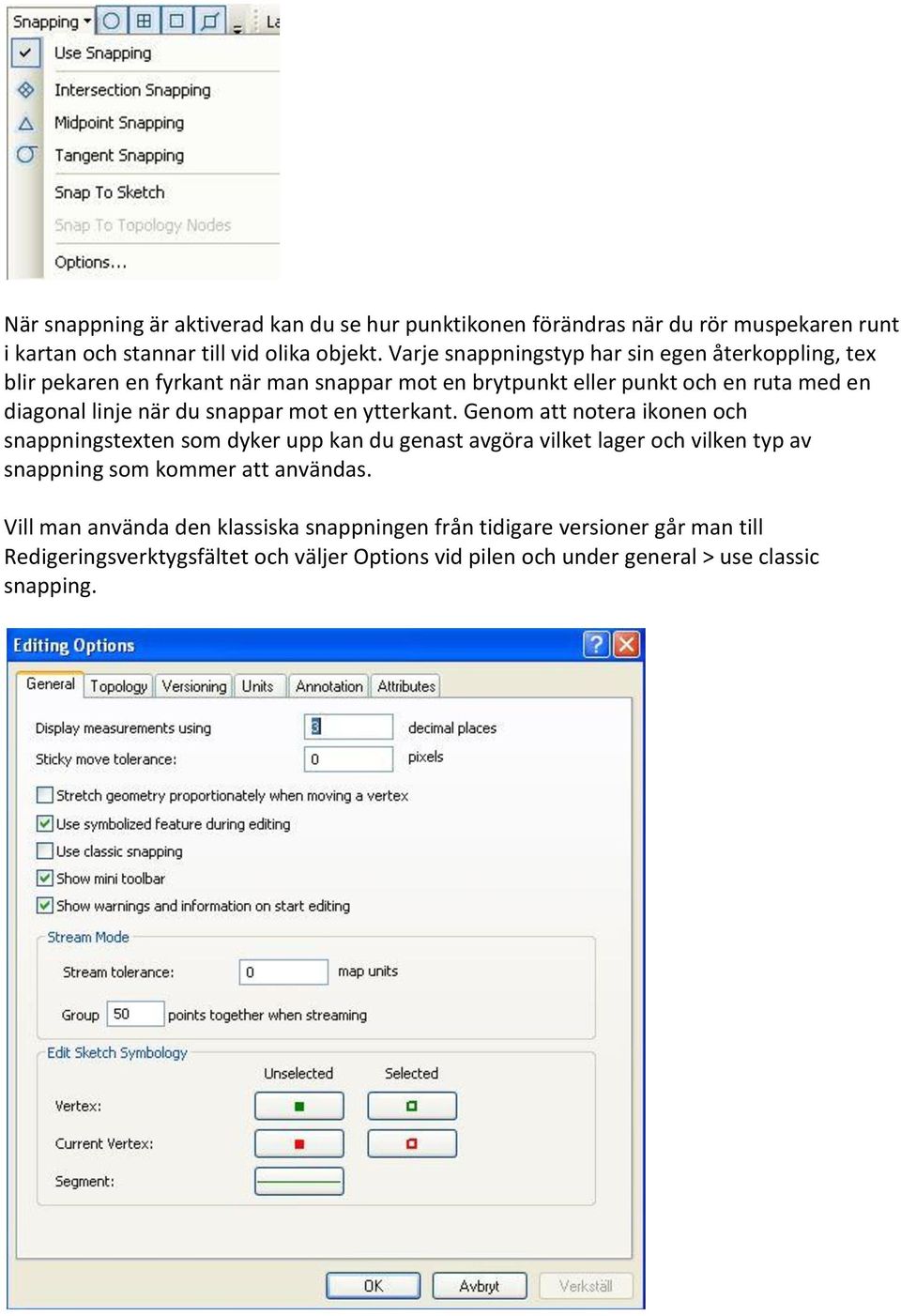

4 När snappning är aktiverad kan du se hur punktikonen förändras när du rör muspekaren runt i kartan och stannar till vid olika objekt. Varje snappningstyp har sin egen återkoppling, tex blir pekaren en fyrkant när man snappar mot en brytpunkt eller punkt och en ruta med en diagonal linje när du snappar mot en ytterkant. Genom att notera ikonen och snappningstexten som dyker upp kan du genast avgöra vilket lager och vilken typ av snappning som kommer att användas. Vill man använda den klassiska snappningen från tidigare versioner går man till Redigeringsverktygsfältet och väljer Options vid pilen och under general > use classic snapping.

5 Attribut och lageregenskaper När ett objekt har skapats genereras också ett attribut fönster som hämtar information om objektet från mallen som använts. Där kan man även skriva in egen information om det nyss skapade objektet i de redigeringsbara rutorna. I displayfliken under lagrets egenskaper kan man ange hur fälten ska visas. Man kan stänga av visningen av fältet, sätta ett alias för fältet, eller ändra hur nummer ska visas. Det finns också valen att göra ett fält read-only, alltså ej redigerbart, det visas då som utgråat, eller att framhäva det med färg för att visa att det är specifikt.

6 Börja redigera Varje gång du börjar redigera och väljer en mall och ett verktyg för att skapa ett objekt i kartan kommer det fram en liten verktygslåda, Feature Construction. Där finns verktygen nära till hands när du väljer metod och form på ditt objekt. Du kan skapa raka eller böjda linjer eller att linjen ska vara parallell, vinkelrät eller helt enkelt följa en befintlig linje. Hamnar verktyget i vägen för det du håller på att skapa kan du flytta den upp eller ner med Tab-tangenten. Det går även att välj att inte visa några små verktygsfält i kartan under redigeringsegenskaperna, Show mini toolbar. Vill du redigera brytpunkter finns ett verktygsfält som heter Edit Vertices toolbar, som dyker upp när du har dubbelklickat på ett skapat objekt. Där kan du välja punkter och enkelt lägga till eller ta bort dem. Det går även att dra en ruta runt flera punkter och välja, flytta eller ta bort dem på samma gång.

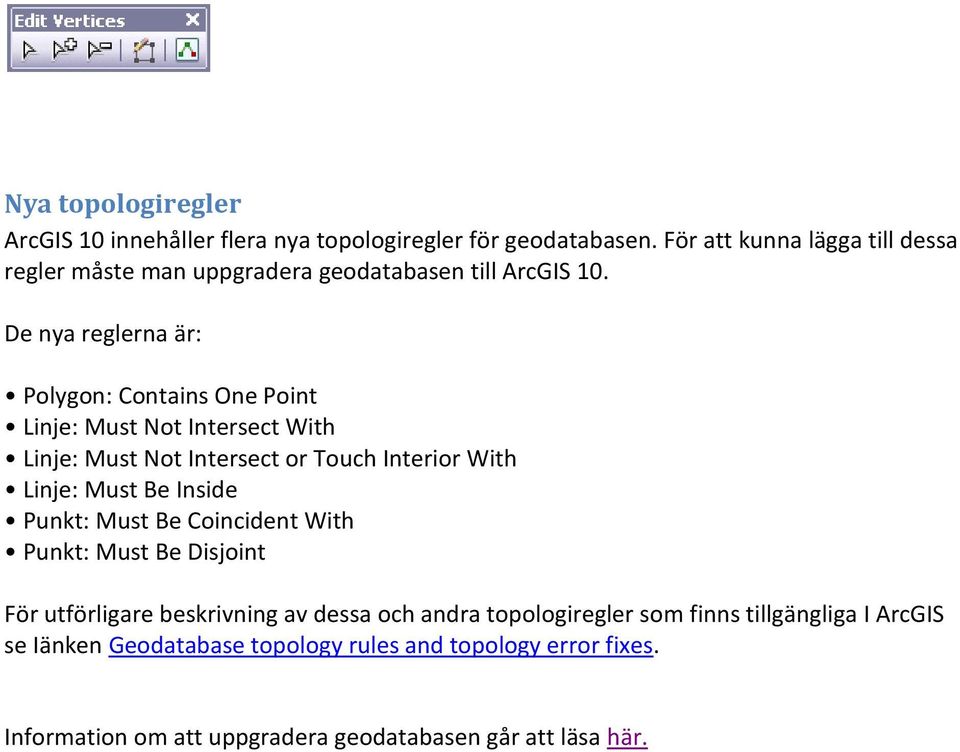

7 Nya topologiregler ArcGIS 10 innehåller flera nya topologiregler för geodatabasen. För att kunna lägga till dessa regler måste man uppgradera geodatabasen till ArcGIS 10. De nya reglerna är: Polygon: Contains One Point Linje: Must Not Intersect With Linje: Must Not Intersect or Touch Interior With Linje: Must Be Inside Punkt: Must Be Coincident With Punkt: Must Be Disjoint För utförligare beskrivning av dessa och andra topologiregler som finns tillgängliga I ArcGIS se Iänken Geodatabase topology rules and topology error fixes. Information om att uppgradera geodatabasen går att läsa här.
