9 1. Välkommen till RIB Karta I detta program kan du titta på RIB Bakgrundskartor sid. 66 eller egna kartor tillsammans med material som du själv skapar genom att exempelvis rita och lägga till symboler. Det är också möjligt att visa information ifrån de andra programmen i RIB-programpaket ifrån Spridning Luft sid. 96 kan du visa resultatet av en spridningsberäkning i form av en spridningsplym och ifrån LUPP sid. 72 kan du exempelvis visa insatser och enheter. Den kartvy du ser kan du dela med dig av till andra genom att spara bilder sid. 62 eller dela enskilda lager sid. 87 genom LUPP. Vissa funktioner som beskrivs i denna hjälpfil är specifika för LUPP och/eller Spridning Luft. Detta anges i rubriken genom att programmets namn ingår, exempelvis Lagerpanel: LUPP på fliken Kartlager sid. 82. Se RIB:s licensavtal sid. 103 för en närmare beskrivning av hur du får använda innehållet. Version 1.2 (april 2013) Hjälp om RIB Karta Välkommen till RIB Karta 1

10 2. Använda hjälpen i RIB Karta Det finns ett flertal olika sätt att få hjälp och tips om RIB Karta: Kom igång med RIB Karta är en guide som finns i form av en PDF-fil som du kan ladda ner ifrån vår hemsida Hjälp om RIB Karta är den digitala hjälpen i RIB Karta som öppnas genom tangenten F1 eller menyn Hjälp > Hjälp om RIB Karta. Du kan läsa mer om hur du använder detta hjälpsystem nedan. Du kan hitta svar på vanliga frågor och läsa mer om RIB Karta och resten av RIBpaketet på vår hemsida Du är välkommen att kontakta oss på RIB Support, telefonnummer och e-postadress rib@msb.se. Om hjälpsystemet i RIB Karta: Hjälp om RIB Karta Fönstret Hjälp om RIB Karta är indelad i två ytor: en till vänster, där rubriker visas, och en till höger, där textinnehåll visas. Den vänstra sidan är uppdelad i tre flikar: Innehåll, Index och Sök. 2 Använda hjälpen i RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

11 På den första fliken, Innehåll, visas en innehållsförteckning. Den innehåller två sorters bilder: betyder att rubriken innehåller underrubriker. Klicka på rubriken för att se dess innehåll och dubbelklicka eller klicka på + tecknet för att fälla ner underrubrikerna. betyder att det inte finns några fler rubriker att fälla ner under denna rubrik. Klicka på rubriken för att se vad rubriken innehåller på den högra ytan. Den andra fliken, Index, visar också en förteckning över alla avsnitt i hjälpen i RIB Karta. Innehållsförteckningen på den första fliken, Innehåll, är sorterad i en logisk ordning som följer uppbyggnaden i RIB Karta. På denna andra flik presenteras innehållet istället sorterad i bokstavsordning. På den tredje och sista fliken, Sök, kan du söka efter förekomster av ord eller fraser i hjälpen. Träfflistan presenteras på den vänstra sidan och genom att dubbelklicka på den rubrik du vill läsa eller markera och klicka på knappen Visa kan du läsa texten i rutan till höger. I fönstrets överkant finns knapparna Bakåt och Framåt. Dessa använder du för att backa tillbaka till en rubrik du tidigare varit på och för att stega framåt igen till rubriken du var på innan du backade. Knappen Skriv ut använder du för att skriva ut aktuell rubrik eller alla underrubriker. Du kan även välja vilken skrivare och göra andra inställningar innan utskriften startas. Utskrift direkt från CHM-filen kan dock krångla, ett känt problem för denna typ av filer. För utskrift så vi rekommenderar istället en PDF-fil med hela manualen som finns på vår hemsida, Version 1.2 (april 2013) Hjälp om RIB Karta Använda hjälpen i RIB Karta 3

12 3. Så här gör du för att Nedan beskrivs en rad vanliga uppgifter i RIB Karta och dess integrerade applikationer LUPP och Spridning Luft. Inom parantes anges om någon eller båda applikationer krävs för att utföra uppgiften placera en insats (LUPP) Det finns flera olika sätt att göra detta på, se Visa insats på kartan sid hitta en insats, enhet, station eller objekt kopplat till insatsen (LUPP) Det finns flera olika sätt att göra detta på. Gemensamt för alla varianter är att du använder funktionen Hitta på kartan. Hitta på kartan zoomar och panorerar kartan så att insatsen eller insatsens skadeplatser (om det finns flera) visas. Det finns också en funktion som heter Hitta hela insatsområdet på kartan, som zoomar och panorerar kartan så att samtliga LUPP-objekt som tillhör insatsen visas. I LUPPs verksamhetsöversikt ser du vilka objekt som ligger under insatsen. Dock är enheter undantagna de ingår inte in i panoreringen. Om Hitta på kartan och Hitta hela insatsområdet på kartan är utgråade och inaktiva så har insatsen ingen position på kartan se Visa insats på kartan sid. 76 för mer information. I RIB Karta I lagerpanelen sid. 20 kan du högerklicka på en insatsmapp, enhet eller station och välja Hitta på kartan eller Hitta hela insatsområdet på kartan. Om du öppnar Insatsöversikten sid. 81 för en insats, genom att högerklicka på insatsen i lagerpanelen,så kan du sedan även högerklicka på objekten i översikten och välja Hitta på kartan. I LUPP I Verksamhetsöversikten kan du högerklicka på ett objekt och välja Hitta på kartan vilket flyttar fokus till RIB Karta och zoomar och panorerar kartan så att insatsen eller insatsens skadeplatser (om det finns flera) visas. 4 Så här gör du för att Version 1.2 (april 2013) Hjälp om RIB Karta

13 3.3. se en spridningsplym på kartan (Spridning Luft) Detta beskrivs under rubriken Spridningsplym på kartan sid dela en resultatet från en spridningsberäkning till andra (Spridning Luft & LUPP) När du gjort en spridningsberäkning och placerat den i kartan kan du dela den med andra användare av LUPP. Detta gör du genom att koppla sid. 100 den till en insats i LUPP. Du kan även bifoga resultatet sid. 101 till en anteckning i LUPPs dagbok byta bakgrundskarta Detta kan du läsa om under rubriken Byta bakgrundskarta sid se olika delar av kartan samtidigt Genom att öppna olika fönster sid. 14 och kartvyer sid. 15 i RIB Karta kan du se olika områden och zoomnivåer samtidigt. Du kan sedan klicka och dra kartvyerna sid. 16 för att ändra hur de placeras på skärmen. Du har samma lager i Lagerpanelen sid. 17 i samtliga fönster och kartvyer men du kan välja att visa/gömma olika lager i de olika fönstren anpassa hur dina kartvyer visas Du kan anpassa din arbetsyta genom att klicka och dra kartvyerna sid. 16 för att ändra hur de placeras på skärmen. Släpp upp musknappen när muspekaren är över någon av de dragmarkeringar som dyker upp när du börjar dra i en kartvy växla mellan olika anpassningar av kartvyer Du kan spara den nuvarande arbetsytan genom att spara arbetsytan sid. 18. Ändra sedan om dina kartvyer och spara igen. Nu kan du växla mellan dina båda sparade arbetsytor. Du kan spara så många olika arbetsytor du vill! De sparas lokalt på datorn och kopplas till den användare som är inloggad på datorn. Version 1.2 (april 2013) Hjälp om RIB Karta Så här gör du för att 5

14 4. Menyrad Längst upp i fönstret i RIB Karta finns en menyrad med flera menyer: Mer information om innehållet i menyerna finns under respektive rubrik nedan Arkiv-meny Menyn innehåller följande (klicka på rubrikerna för att läsa mer om dem): Öppna bakgrundskarta sid. 66 Lägg till lager sid. 54 Lägg till WMS sid. 55 Lägg till senast använda WMS sid. 55 Spara kartvy som bild sid. 62 Skriv ut sid. 63 Inställningar sid. 64 Avsluta: avslutar programmet och sparar lager samt aktuell arbetsyta så att de visas nästa gång du öppnar programmet. 6 Menyrad Version 1.2 (april 2013) Hjälp om RIB Karta

15 4.2. Redigera-meny Menyn innehåller följande (klicka på rubrikerna för att läsa mer om dem): Ångra redigering sid. 45 Klipp ut sid. 44 ritobjekt Kopiera sid. 44 ritobjekt Klistra in sid. 44 ritobjekt 4.3. Visa-meny Menyn innehåller följande (klicka på rubrikerna för att läsa mer om dem): Lagerpanel: klick visar/döljer lagerpanelen sid. 20 Informationspanel: klick visar/döljer informationspanelen sid. 27 Ritverktyg: klick visar/döljer ritverktygen sid. 35 Verktygsfält sid. 11: innehåller en undermeny med de tillgängliga verktygsfälten. Ett klick på dem visar/döljer fältet. Antalet tillgängliga fält varierar beroende på vilka RIBapplikationer som är installerade. Denna meny visas också vid högerklick på en tom yta i samma rad som verktygsfälten. Nedtoning sid. 68 Version 1.2 (april 2013) Hjälp om RIB Karta Menyrad 7

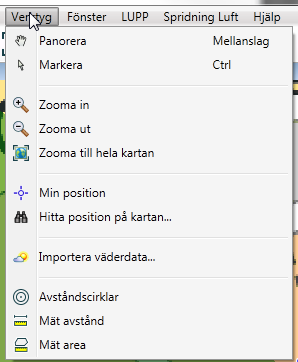

16 4.4. Verktygsmeny Menyn innehåller följande (klicka på rubrikerna för att läsa mer om dem): Panorera sid. 31 Markera sid. 31 Zooma in sid. 31 Zooma ut sid. 32 Zooma till hela kartan sid. 32 Min position sid. 56 Hitta position på kartan sid. 32 Importera väderdata sid. 56 Avståndscirklar sid. 33 Mät avstånd sid. 33 Mät area sid Fönster-meny Menyn innehåller följande (klicka på rubrikerna för att läsa mer om dem): Nytt fönster sid. 14 Flytta markerad kartvy till nytt fönster sid Menyrad Version 1.2 (april 2013) Hjälp om RIB Karta

17 Ny kartvy sid. 16 Stäng kartvy sid. 17 Arbetsyta sid. 18 o Spara sid. 18 o Ta bort sid. 18 o Importera sid. 19 o Exportera sid. 19 o Personliga: lista på de arbetsytor du sparat, se även Öppna arbetsyta sid. 19 Se Fönster och kartvyer sid. 13 eller Arbetsyta sid. 18 för mer information om hur dessa begrepp används i RIB Karta LUPP-meny Denna meny visas endast om LUPP är installerat på datorn. Menyn innehåller följande (klicka på rubrikerna för att läsa mer om dem): Starta/gå till LUPP: öppnar eller flyttar fokus till LUPPs fönster beroende på om programmet är startat eller inte Ny o o o dagboksanteckning: öppnar dialogen för ny dagboksanteckning ifrån LUPP lägesrapport: öppnar dialogen för ny lägesrapport ifrån LUPP beslut: öppnar dialogen för nytt beslut ifrån LUPP Bifoga kartbild till dagbok sid. 89 Bifoga spridningsberäkning till dagbok sid. 101 (om Spridning Luft finns installerat) Se hjälpen (F1) i LUPP för mer information om det programmet. Version 1.2 (april 2013) Hjälp om RIB Karta Menyrad 9

18 4.7. Spridning Luft-meny Denna meny visas endast om Spridning Luft är installerat på datorn eller om resultat ifrån beräkning har kopplats till insats i LUPP se Koppla lager till insats sid. 87. Menyn innehåller följande (klicka på rubrikerna för att läsa mer om dem): Starta/gå till Spridning Luft: öppnar eller flyttar fokus till Spridning Luft beroende på om programmet är startat eller inte. Markera utsläppsplats sid. 98 Stega bak i tid: kan göras på ett lager ifrån Spridning Luft om en beräkning har gjorts, detta påverkar samtliga Spridning Luft lager samtidigt och motsvarande tidssteg görs även i Spridning Luft. Det kan också göras på ett kopplat Spridning Luft-lager. Stega fram i tid: se Stega bak i tid ovan. Se hjälpen (F1) i Spridning Luft för mer information om det programmet Hjälp-meny Menyn innehåller följande: Hjälp om RIB Karta: öppnar den hjälpfil du just nu läser RIB Karta på msb.se: öppnar RIB:s hemsida i din webbläsare Kontakta oss: Öppnar kontaktsida för RIB Support i den hjälpfil du just nu läser Om RIB Karta: öppnar dialogen Om RIB Karta med information om version med mera 10 Menyrad Version 1.2 (april 2013) Hjälp om RIB Karta

19 5. Verktygsfält I varje fönster sid. 14 i RIB Karta finns verktygsfält. Om du har LUPP sid. 72 eller Spridning Luft sid. 96 installerade så har de ett varsitt verktygsfält. Om LUPP inte är installerat finns alltså inte verktygsfältet för LUPP. Om LUPP finns installerat finns dock också verktygsfältet för Spridning Luft eftersom det är möjligt för andra användare att koppla en spridningsplym till en insats i LUPP sid. 89 i vilken det då blir möjligt för dig att stega i tid. Utöver detta finns det också det generella verktygsfältet Verktyg sid. 11. Verktygsfältet tillhör alltså inte någon RIB-applikation utan finns alltid tillgänglig, oavsett vilka RIB-applikationer som finns installerade. Du kan välja att visa eller gömma verktygsfälten genom att högerklicka på den gråa, tomma ytan bredvid verktygsfälten och där välja vilka du vill visa eller genom att gå till menyn Visa > Verktygsfält. Du kan också ändra verktygsfältens placering genom att klicka och dra i fältens vänstra kant. Alla ändringar du gör sparas automatiskt Verktyg Ikon Namn Funktion Panorera Se Kartverktyg sid. 31 Markera Se Kartverktyg sid. 31 Zooma in Se Kartverktyg sid. 31 Zooma ut Se Kartverktyg sid. 31 Zooma till hela kartan Se Kartverktyg sid. 31 Version 1.2 (april 2013) Hjälp om RIB Karta Verktygsfält 11

20 Min position Importera väderdata Spara kartvy som bild Se Min position sid. 56 Se Importera väderdata sid. 56 Se Spara kartvy som bild sid. 62. Finns även i menyn Arkiv. Avståndscirklar Se Avståndscirklar sid. 33 Mät avstånd Se Mät avstånd sid. 33 Mät area Se Mät area sid. 33 Ritverktyg Informationspanel Visar/döljer panelen Ritverktyg. Finns även i menyn Visa. Se Rita på kartan sid. 35. Visar/döljer informationspanelen. Finns även i menyn Visa. Se även Informationspanel sid LUPP-verktyg Menyn finns endast om LUPP är installerat och menyvalen visas utgråade om LUPP inte är igång med undantag för den första knappen, Starta LUPP. För beskrivning av knapparna, se Verktygsfält LUPP-verktyg sid Spridning Luft-verktyg Menyn finns om Spridning Luft är installerat. Menyvalen visas utgråade om Spridning Luft inte är igång med undantag för den första knappen, Starta Spridning Luft. Den finns också om LUPP är installerat eftersom man då kan koppla en spridningsberäkning till en insats i LUPP sid. 89. Knapparna för att stega i tid blir aktiva om en beräkning finns kopplad till en insats. För beskrivning av knapparna, se Verktygsfält Spridning Luft-verktyg sid Verktygsfält Version 1.2 (april 2013) Hjälp om RIB Karta

21 6. Fönster och kartvyer I RIB Karta finns det fönster och kartvyer. Detta är 2 fönster med en kartvy i varje: Detta är 2 kartvyer, som visas i 1 fönster: Se även Lager och fönsterhantering sid. 17. Version 1.2 (april 2013) Hjälp om RIB Karta Fönster och kartvyer 13

22 6.1. Fönster Detta är ett fönster i RIB Karta: När du startar RIB Karta finns alltid ett fönster. Det är i detta du hittar menyer, verktygsfält och verktygspaneler. Varje fönster har också minst en kartvy sid. 15 öppen i bilden ovan heter kartvyn Kartvy 1. I fönstret finns också en statusrad som visar x- och y-koordinat för den punkt där muspekaren befinner sig. Denna är alltid placerad längst ner i fönstret Nytt fönster I Fönster-menyn finns valet Nytt fönster. Om du väljer att öppna ett nytt fönster öppnas det med en utzommad vy där hela bakgrundskartans utsträckning syns. 14 Fönster och kartvyer Version 1.2 (april 2013) Hjälp om RIB Karta

23 I det nya fönstret visas samma verktygsfält och paneler som i det första fönstret. Du kan dock flytta om verktygsfält, välja att visa eller gömma paneler och så vidare för att skapa olika utseenden i de olika fönstren. Det sista fönstret som stängs bestämmer hur fönstren ska se ut när RIB Karta startas igen. Om du stänger ett fönster så påverkas inte något av de andra fönstren i RIB Karta Öppna kartvy i nytt fönster I Fönster-menyn finns valet Flytta markerad kartvy till nytt fönster som är aktivt om det finns fler än en kartvy sid. 15 öppen. Detta stänger den markerade kartvyn i det första fönstret och öppnar istället kartvyn i ett nytt fönster Valda verktyg och olika fönster Om du väljer ett verktyg i ett fönster så är samma verktyg valt även i övriga fönster sid. 14. Ritverktygen sid. 35 är dock endast valt i det aktuella fönstret Kartvyer I RIB Karta kan du öppna flera kartvyer i ett och samma fönster sid. 14. Det gör det möjligt att visa flera olika vyer av en karta samtidigt, till exempel olika insatser eller kommundelar. Nedan visas ett fönster med 2 kartvyer: Version 1.2 (april 2013) Hjälp om RIB Karta Fönster och kartvyer 15

24 När du har fler än en kartvy öppen så gäller lagerpanelen sid. 20 och informationspanelen sid. 27 samtliga kartvyer. Lagerpanelen är alltså kopplad till fönstret sid. 14. Det finns alltid en kartvy markerad, i bilden ovan är det Kartvy Ny kartvy Genom menyn Fönster > Ny kartvy så kan du öppna en ny kartvy som dockas fast i det aktuella fönstret. Den nya kartvyn ser ut på samma sätt som den markerade kartvyn samma utsnitt och zoom visas. Namnen på vyerna skiljer sig dock åt, se även Byta namn på kartvy sid Byta namn på kartvy När en ny kartvy öppnas får det automatiskt ett namn, Kartvy # (alltså Kartvy 1, Kartvy 2 och så vidare). Siffran är ett löpnummer där det plussas på en siffra för varje ny kartvy som skapas. Även om den första kartvyn stängs så fortsätter numreringen med nästa löpnummer. Du kan dock ge egna namn till kartvyer för att lättare hitta rätt. Detta görs genom högerklicksmenyn på kartvyns ovankant. Namnen på kartvyer sparas automatiskt Klick och drag av kartvyer Kartvyerna kan dockas i fönstret om man drar och släpper dem på rätt plats. Rätt plats visas genom markerande knappar (drag-markeringar) som visas vid kanterna samt mitten på den yta som fönstret kan dockas fast vid, se bild nedan. Dessutom markeras den plats i fönstret som vyn kommer att hamna på. 16 Fönster och kartvyer Version 1.2 (april 2013) Hjälp om RIB Karta

25 Klicka på kartvyn du vill flytta, håll ner vänster musknapp och dra loss fönstret. De markerande knapparna syns. För musen över en av knapparna och när muspekaren befinner sig över knappen så släpper du kartvyn. Om du drar och släpper på en otillåten plats så kommer vyn automatiskt att dockas i fönstrets vänstra kant Stäng kartvy Du kan stänga en kartvy genom att klicka på krysset i övre högra hörnet, högerklicka på kartvyns ovankant och välja Stäng eller välja Stäng kartvy i Fönster-meny. Det måste alltid finnas minst en kartvy öppen så du kan stänga alla utom den sista kartvyn Lager och fönsterhantering Fönsterhanteringen i RIB Karta innebär att du kan ha flera kartvyer dockade inom samma fönster och även i flera olika fönster. Detta gäller: Version 1.2 (april 2013) Hjälp om RIB Karta Fönster och kartvyer 17

26 Olika kartvyer sid. 15: samtliga paneler, inklusive lagerpanelen sid. 20, gäller för samtliga kartvyer. Olika fönster sid. 14: innehållet i lagerpanelen sid. 20, det vill säga lagren, deras ordning med mera, är den samma i de olika fönstren. Däremot kan du välja att visa/gömma olika lager i de olika fönstren, samt visa/gömma olika paneler. Detta gör att du kan se olika kartor i de olika fönstren, även om antalet lager och deras innehåll är de samma Arbetsyta En arbetsyta är ditt val av kartvyer och zoomning i ett visst fönster. Genom att spara en arbetsyta kan du genom ett klick återskapa fönstret exakt som det såg ut. Du kan spara flera olika arbetsytor, som till exempel passar olika antal skärmar eller roller inom organisationen. Sparade arbetsytor visas listade längst ner i menyn Fönster > Arbetsyta. De sparade arbetsytorna finns lokalt på datorn och kopplas till den användare som är inloggad. Den arbetsyta som senast användes sparas automatiskt och används när RIB Karta startas. I menyn Fönster > Arbetsyta finns följande val: Spara sid. 18 Ta bort sid. 18 Importera sid. 19 Exportera sid. 19 [Lista på tillgängliga arbetsytor sid. 19 klick öppnar] Spara arbetsyta Om du klickar på Fönster > Arbetsyta > Spara så sparas det aktuella utsnittet och zoomningen i samtliga öppna kartvyer. En arbetsyta innefattar även en sökväg till den bakgrundskarta som används då arbetsytan sparas så att RIB Karta kan varna om bakgrundskartan som används när arbetsytan öppnas skiljer sig ifrån den ursprungliga. Detta eftersom, om den skiljer sig, så kommer utseendet att vara ett annat än när arbetsytan sparades. Du får själv välja namn på arbetsytan när det sparas. Sparade arbetsytor visas sedan i menyn Fönster > Arbetsyta. De sparade arbetsytorna finns lokalt på datorn och kopplas till den användare som är inloggad Ta bort arbetsyta Om du klickar på menyn Fönster > Arbetsyta > Ta bort så visas en dialog i vilken du kan välja vilken av de sparade arbetsytorna som ska raderas. 18 Fönster och kartvyer Version 1.2 (april 2013) Hjälp om RIB Karta

27 Exportera arbetsyta För att dela med dig av en arbetsyta så exporterar du arbetsytan genom Fönster > Arbetsyta > Exportera och pekar ut var den ska sparas. Nästa steg är att dela med dig av den fil som skapas genom exempelvis e-post. Mottagaren väljer då Importera arbetsyta sid. 19 och pekar ut filen. För att andra användare ska kunna använda arbetsytan på rätt sätt så bör de ha tillgång till samma bakgrundskarta Importera arbetsyta Klick på menyn Fönster > Arbetsyta > Importera öppnar en dialog för att kunna hitta en sparad arbetsyta. När du valt arbetsyta och klickat OK så importeras arbetsytan. Du öppnar den sen genom att klicka på arbetsytan i menyn Fönster > Arbetsyta Öppna arbetsyta Du öppnar en arbetsyta genom att klicka på önskad arbetsyta i menyn Fönster > Arbetsyta. De tillgängliga arbetsytorna listas i längst ner i menyn. Version 1.2 (april 2013) Hjälp om RIB Karta Fönster och kartvyer 19

28 7. Lagerpanelen I RIB Karta finns lagerhantering för att du ska kunna välja vad som ska visas på kartan. För att göra detta finns en Lagerpanel. Lagerpanelen kan fällas ut och in ifrån den högra kanten av fönstret med hjälp av pilarna i panelens högra kant. I lagerpanelen finns en eller två flikar: Kartlager sid. 21 och Att placera sid. 26. Det är i Kartlager som lagerhantering sker. 20 Lagerpanelen Version 1.2 (april 2013) Hjälp om RIB Karta

29 Fliken Att placera syns endast om LUPP är startat på datorn. Här kan du se LUPP-objekt som ännu inte finns placerade någonstans på kartan och kan klicka och dra ut dem för att placera dem på kartan Flik Kartlager Denna flik innehåller två eller tre grupper (en extra del om LUPP finns startat på datorn): 1) LUPP sid. 22 innehåller: Positionerade stationer ifrån LUPPs enhetsregister Positionerade enheter ifrån LUPPs enhetsregister Mappar för varje pågående insats i LUPP o Gruppen Spårlinjer sid. 84 med möjlighet att visa spårlinjer för enheter som är kopplade/har varit kopplade till insatsen o Kopplat lager ifrån Spridning Luft sid. 100 o Kopplade rit-lager sid. 87 o Övriga importerade och kopplade lager sid. 87 2) Mina lager sid. 22 innehåller: Spridning Luft-lager sid. 98. (om det finns installerat och startat) Rit-lager sid. 22 Importerade lager sid. 22 3) Bakgrundskarta sid. 26 innehåller de lager som ingår i vald bakgrundskarta Om lagerhantering Innehållet i delarna kan visas på kartan samtidigt du kan dock också välja att göra alla eller några/någon del osynlig. Lagerordning I Mina lager kan du ändra ordningen på lagren genom klick och drag eller genom högerklick och Version 1.2 (april 2013) Hjälp om RIB Karta Lagerpanelen 21

30 flytta upp/ner. I LUPP, det vill säga på kopplade lager, kan du inte ändra ordningen på lagren i denna version av RIB Karta. Lagerordningen i kartan är den samma som i lagerpanelen det lager som i lagerpanelen ligger längst ned är det som på kartan ligger under de andra. I Bakgrundskarta visas dock lagren i omvänd ordning och där kan du inte påverka lagerordningen. Ordningen sätts istället i det kartprojekt du använder som bakgrundskarta. Om du har LUPP startat på datorn så kommer dock LUPP-objekten alltid visas överst på kartan. Minne i lagerhanteringen Om du startar RIB Karta efter att ha stängt den så kommer dina lager att finnas kvar. De sparas automatiskt lokalt på datorn. Lagren i RIB Karta är kopplade till den användare som är inloggad på datorn vilket innebär att om olika personer loggar in på samma dator så kommer de se olika lager i RIB Karta. Ikoner för lager Olika lager har olika ikoner i lagerpanelen. Följande typer av lager har följande ikoner: LUPP enhetslager LUPP stationslager Ritlager Het-varm-kall zon cirkel Het-varm-kall zon sektor Het-varm-kall zon frihand Shape-fil Raster/bitmapp bild Spårlinjer för enheter som är kopplade/har varit kopplade till insatsen Lagergrupp LUPP Lagergruppen LUPP syns endast om LUPP är startat på datorn. Se beskrivning av denna grupp i avsnittet Lagerpanel: LUPP på fliken Kartlager sid Lagergrupp Mina lager I Mina lager hamnar dina egna lager innehållande exempelvis ett ritat område. Här finns också eventuella importerade lager samt spridningsplym ifrån Spridning Luft, om sådan beräkning gjorts och Spridning Luft körs på datorn. Nedan följer en beskrivning av de olika lager som kan finnas i lagergruppen Mina lager : Rit-lager Allt som ritas sid. 35 medan ett lager är markerat hamnar i det markerade lagret. Undantaget är 22 Lagerpanelen Version 1.2 (april 2013) Hjälp om RIB Karta

31 om du har en annan typ av lager markerat när du börjar rita. Då skapas ett nytt lager automatiskt och namnges Ritlager. Detta gäller samtliga ritverktyg inklusive symboler, dock undantaget hetvarm-kall zon sid. 46 som istället alltid skapar upp ett speciellt zonlager. Varje komplett zon hamnar i ett eget lager med undantag för frihandszoner sid. 50 där du kan rita hur många eller få zoner i varje lager som helst. Importerade lager Du kan importera lager i form av WMS-lager sid. 55, shape-lager eller bild-lager sid. 54. De nya lagren kommer alltid att hamna i lagergruppen Mina lager men ritlagren kan du koppla till en insats i LUPP sid. 87 vilket gör att de flyttas över till lagergruppen LUPP som kan ses av alla som använder RIB Karta och LUPP mot samma LUPP-databas. Spridning Luft-lager Denna typ av lager är endast synligt i lagergruppen Mina lager om Spridning Luft är startat på datorn. Se beskrivning av Spridning Luft-lager i Lagerpanel: Spridning Luft på fliken Kartlager sid. 98. Spridningsplymer i denna typ av lager kan kopplas till en insats i LUPP sid. 99 för att göra den synlig för alla som använder RIB Karta och LUPP mot samma LUPP-databas Arbeta med lager i Mina lager Du kan göra en rad olika saker med lagren i Mina lager : 1. göra lager/grupp synligt eller osynligt 2. hitta på kartan 3. byt namn 4. kopiera 5. ändra lagerordning 6. lås lager 7. ta bort 8. ändra insats som lagret är kopplat till 9. editera lager 10. skapa nytt lager 11. lägg till/importera lager Version 1.2 (april 2013) Hjälp om RIB Karta Lagerpanelen 23

32 1) Göra synligt/osynligt (kryssruta ) Lagren kan döljas genom att klicka i/ur kryssrutan på den överliggande noden eller på varje underliggande nod. 2) Hitta på kartan (högerklick) Om du högerklickar på ett lager och väljer Hitta på kartan så zoomar och panorerar den markerade kartvyn till den plats på kartan där lagerinnehållet finns. Se även Hitta objekt på kartan sid ) Byt namn på lager (högerklick, F2-tangenten) Genom att högerklicka på ett lager och välja att Byt namn blir lagernamnet redigerbart direkt i panelen. Du kan också markera lagret och trycka på F2-tangenten. Tryck på enter för att spara det nya namnet. 4) Skapa kopia av lager (högerklick) Du kan enkelt skapa en kopia av ett lager. Högerklicka på aktuellt lager och välj Skapa kopia. En dialog visas med ett föreslaget namn som kan ändras. Det kopierade lagret hamnar alltid under Mina lager även om originalet var kopplat till en insats sid. 87 i LUPP. Spridningsplym ifrån Spridning Luft kan du inte kopiera, oavsett om det är under Mina lager (det vill säga aktivt) eller under lagergruppen LUPP (det vill säga kopplat till insats). 24 Lagerpanelen Version 1.2 (april 2013) Hjälp om RIB Karta

33 5) Flytta/ändra lagerordning (klick och drag, högerklick) Lagerordningen i kartan är den samma som i lagerpanelen det lager som i lagerpanelen ligger längst ned är det som på kartan ligger under de andra. Lagerordningen är den samma i alla öppna kartvyer och fönster. Om du har LUPP startat på datorn kommer dock LUPP-objekten alltid visas överst på kartan. Om lagret är kopplat till en insats sid. 87 i LUPP kan du tyvärr inte byta ordningen på lagren i denna version av RIB Karta. I Mina lager kan du ändra ordningen på lagren genom klick och drag eller genom högerklick och flytta upp/ner. I Bakgrundskarta visas dock lagren i omvänd ordning och där kan du inte påverka lagerordningen. Ordningen sätts istället i det kartprojekt du använder som bakgrundskarta. 6) Lås lager (högerklicksmeny) Genom att högerklicka på ett lager man du låsa det. Om ett lager är låst så kan det inte editeras eller gömma/visas. Alla användare som ser lagret kan dock låsa upp det genom högerklicksmenyn. 7) Ta bort lager (knapp med ikon, högerklicksmeny) Du kan ta bort ett lager genom att högerklicka på det och välja Ta bort eller genom att markera lagret och klicka på knappen Ta bort. Observera att om det är ett lager som kopplats till en insats sid. 87 i LUPP så påverkas alla användare som ser lagret! Om du har Spridning Luft startat och gjort en spridningsberäkning sid. 98 i kartan så gäller följande: endast huvudnoden (inklusive underlager) kan raderas. Det går inte att radera enskilda underlager. Om du väljer att radera en beräkning så visas Inget resultat finns att visa. Om spridningsplymen är kopplat till en insats i LUPP så kan du ta bort den observera dock att detta också påverkar alla användare som ser lagret! 8) Koppla lager till insats kräver LUPP (knapp med ikon, klick och drag, högerklick) Om LUPP finns startat på datorn kan du välja att koppla sid. 87 exempelvis ett ritlager till en insats genom att klicka och dra lagret så att det hamnar under rätt insatsgrupp i gruppen LUPP, välja menyalternativet Koppla till insats eller markera lagret och sedan klicka på knappen Koppla till insats. Detta öppnar dialogen för ny anteckning från LUPP. När du klickar OK i dialogen så kopplas lagret och anteckningen kommer in i LUPPs dagbok. Du kan koppla ritlager, het-varm-kall zon och WMS-lager. Det går inte att koppla shape-filer och bilder till lager i nuvarande version på grund av deras storlek. Version 1.2 (april 2013) Hjälp om RIB Karta Lagerpanelen 25

34 För Spridning Luft kan endast huvudnoden (inklusive underlager) kopplas till en insats. Det går inte att koppla enskilda underlager. 9) Ändra i lager Du kan ändra i ritade lager genom att markerar ritobjektet (välj verktyget Markera sid. 31 först och klicka på ritobjektet) och sedan förändra det på något sätt, exempelvis byta färg sid. 41. Importerade lager sid. 54 som lagts till eller lager ifrån Spridning Luft sid. 98, och avståndscirklar sid. 33 kan inte redigeras. 10) Skapa nytt lager (ikon ) Du kan skapa ett nytt, tomt lager och sedan ge det ett namn. Nya lager hamnar alltid under Mina lager. Se till att lagret är markerat när du börjar rita för att det du ritar ska hamna i lagret. Om du har något annat än just ett ritlager markerat när du ritar så skapas ett nytt ritlager automatiskt. 11) Lägga till lager (menyalternativ Arkiv Lägg till lager, högerklick på rubrikraden Mina lager ) Du kan lägga till lager sid. 54 genom att välja Lägg till lager i Arkiv-menyn eller genom att högerklicka på lagergruppen Mina lager. Samtliga lager som du lägger till hamnar under Mina lager Lagergrupp Bakgrundskarta I denna lagergrupp hamnar de lager som ingår i bakgrundskartan. Du öppnar en ny bakgrundkarta (kartprojekt) genom Arkiv > Öppna bakgrundskarta sid. 64. Kartlagren kan du göra synliga eller osynliga (kryssruta ) Flik Att placera Denna flik syns endast om LUPP är installerat och startat på datorn. För mer information, se Lagerpanel: LUPP på fliken Att placera sid Lagerpanelen Version 1.2 (april 2013) Hjälp om RIB Karta

35 8. Informationspanel När du för muspekaren över ett objekt på kartan som innehåller mer information så visas informationen i en separat panel, kallat informationspanelen. För beskrivning av vilket innehåll som visas i denna, se Innehåll i informationspanelen sid Placering av informationspanel Informationspanelen kan ligga som ett fritt flytande fönster kartan eller som en dockad panel i lagerpanelen. Nedan ses den som ett fritt flytande fönster: Panelen dockas loss ifrån lagerpanelen genom klick, på den mörkgrå övre delen, och drag. Informationspanelen dockas i lagerpanelen om muspekaren befinner sig över lagerpanelen när informationspanelen släpps. Den kan endast dockas i nederkant av lagerpanelen. Nedan är den dockad i lagerpanelen: Version 1.2 (april 2013) Hjälp om RIB Karta Informationspanel 27

36 Denna panel kan inte placeras utanför fönstret sid. 14. Om du drar och släpper panelen utanför fönstret så studsar den tillbaka. Du kan ändra höjden på informationspanelen när den är dockad Innehåll i informationspanelen Information visas vid muspekare över följande objekt: Avståndscirklar sid. 33 Het-varm-kall zon, sektor sid. 48 Het-varm-kall zon, cirkel sid. 46 Het-varm-kall zon, frihand sid. 50 Mätning av avstånd sid Informationspanel Version 1.2 (april 2013) Hjälp om RIB Karta

37 Mätning av area sid. 33 Insats med en skadeplats sid. 76 (LUPP) Insats med flera skadeplatser sid. 76 (LUPP) Skadeplats sid. 77 (LUPP) Enhet sid. 74 (LUPP) Spårlinje efter enhet sid. 84 (LUPP) eller Min position sid. 56 Ledningsplats sid. 80 (LUPP) Brytpunkt sid. 79 (LUPP) Sektor sid. 81 (LUPP) Station sid. 75 (LUPP) Fiktiv station sid. 75 (LUPP) Spridningsplym sid. 98 (Spridning Luft) Version 1.2 (april 2013) Hjälp om RIB Karta Informationspanel 29

38 9. Visa insatsöversikt (LUPP) Om du har en insats ifrån LUPP placerad på kartan kan du välja att se en översikt över insatsens skadeplatsstruktur. För mer information, se Insatsöversikt sid Visa insatsöversikt (LUPP) Version 1.2 (april 2013) Hjälp om RIB Karta

39 10. Kartverktyg Samtliga verktyg som beskrivs i detta avsnitt finns i verktygsmenyn sid. 8 och i verktygsfältet sid Panorera Du väljer panoreringsverktyget från verktygsfältet/menyn och panorerar genom att klicka med vänster musknapp, hålla nere knappen och dra. Du kommer även åt denna funktion genom att hålla ned tangenten mellanslag oavsett vilket verktyg som är aktivt. När tangenten släpps upp igen så återfås funktionaliteten från tidigare aktivt verktyg Markera Låter dig att markera objekt för att kunna flytta eller redigera dem. Du väljer markeringsverktyget från verktygsfältet/menyn och markerar genom att klicka med vänster musknapp på objektet. Du kommer även åt denna funktion genom att hålla ned tangenten CTRL oavsett vilket verktyg som är aktivt. När tangenten släpps upp igen så återfås funktionaliteten från tidigare aktiva verktyg Zooma in Du väljer verktyget från verktygsfältet/menyn och klickar med vänster musknapp på en plats för att zooma in ett steg. Du kommer även åt denna funktion genom att, när muspekaren är över kartytan, använda scrollhjulet på musen. När detta verktyg är valt kan du hålla ned tangenten SHIFT för att växla till Zooma ut. När tangenten SHIFT släpps upp igen så växlar du tillbaka till Zooma in. Om du klickar och drar längre än endast några pixlar så fungerar Zooma in som en zoomarea. Genom att klickar med vänster musknapp, håller ner knappen och drar musen neråt och till Version 1.2 (april 2013) Hjälp om RIB Karta Kartverktyg 31

40 vänster så visas en streckad ruta. När musknappen släpps så zoomar kartan in till det streckade området Zooma ut Du väljer verktyget från verktygsfältet/menyn och klickar med vänster musknapp på en plats för att zooma ut ett steg. Du kommer även åt denna funktion genom att, när muspekaren är över kartytan, använda scrollhjulet på musen. När detta verktyg är valt kan du hålla ned tangenten SHIFT för att växla till Zooma in. När tangenten SHIFT släpps upp igen växlar applikationen tillbaka till Zooma ut Zooma till hela kartan Klick på denna knapp justerar zoomnivån i markerad kartvy sid. 15 så att utsträckningen av alla lager i kartan syns Hitta position på kartan Du öppnar denna dialog från verktygsmenyn. Välj vilket koordinatsystem du vill använda och skriv in koordinaterna för den plats du letar efter. När du klickar på OK så zoomar och panorerar kartan så att de koordinater du angett hamnar i mitten på aktuell kartvy sid. 15. En markering visar exakt position och koordinaterna. Denna markering ligger kvar tills den tas bort den genom högerklick på kartan och menyvalet Ta bort alla positionsmarkörer. Om du klickar på Avbryt så stängs dialogen utan att någon sökning görs. Om RIB Karta inte kan hitta positionen så visas ett meddelande: 32 Kartverktyg Version 1.2 (april 2013) Hjälp om RIB Karta

41 10.7. Mät avstånd Du väljer verktyget från verktygsfältet/menyn och startar mätningen av sträckan genom att klicka på kartan. En punkt skapas och får nummer 1. Klicka sedan vidare på sträckan för att skapa nya punkter som numreras löpande. Punkterna binds ihop med ett streck. Utritningen av avstånd avslutas genom dubbelklick eller enter-tangenten. Så länge verktyget Mäta avstånd är valt visas antal meter intill den sista punkten och i informationspanelen. Meter ändras till kilometer när avståndet blir längre än 0,1 km. Mätning av avstånd är ett lokalt verktyg som inte genererar ett eget lager och därmed inte går att koppla till en insats sid. 87 i LUPP Mät area Du väljer verktyget från verktygsfältet/menyn och startar mätningen av area genom att klicka på kartan. En punkt skapas och får nummer 1. Klicka sedan vidare på sträckan för att skapa nya punkter som numreras löpande. Punkterna binds ihop med ett streck. Den första och sista punkten binds också ihop med ett streck för att hela tiden ha ett slutet område. Utritningen av area avslutas genom dubbelklick eller enter-tangenten. Så länge verktyget Mäta area är valt visas antal m 2 intill den sista punkten och i informationspanelen. Kvadratmeter ändras till kvadratkilometer när arean nått en viss storlek. Mätning av area är ett lokalt verktyg som inte genererar ett eget lager och därmed inte går att koppla till en insats sid. 87 i LUPP Avståndscirklar Du väljer verktyget från verktygsfältet/menyn och i och med att du gör det så ändras muspekaren till. Centrum för avståndscirklarna bestäms med ett vänsterklick i kartan. Efter vänsterklicket så genereras avståndscirklar i enlighet med de avstånd som angetts i inställningarna för avståndscirklar sid. 64. Så länge avståndscirklar visas i kartan, ser funktionen för att visa avståndscirklar intryckt/markerad ut på verktygsmenyn respektive i verktygsfältet. För att inte längre visa avståndscirklarna klickar du på i verktygsmenyn eller verktygsfältet. Version 1.2 (april 2013) Hjälp om RIB Karta Kartverktyg 33

42 Avståndscirklarna kan du inte flytta på eller redigera. För att flytta dem väljer du verktyget igen och klickar på en annan plats på kartan. Om du för muspekaren över avståndscirklarnas centrum eller en cirkellinje visar informationspanelen vilket avstånd aktuell cirkel visar. Avståndscirklar är ett lokalt verktyg som inte genererar ett eget lager och därmed inte går att koppla till en insats sid. 87 i LUPP. 34 Kartverktyg Version 1.2 (april 2013) Hjälp om RIB Karta

43 11. Rita på kartan I panelen Ritverktyg kan du rita, skapa former och het-varm-kall zon samt skriva på kartan. För att rita eller skriva på kartan klickar du på Rita ( ) i Visa-menyn eller i verktygsfältet Verktyg. Då visas panelen med ritverktyg i fönstrets nederkant. Ett andra klick på knappen gömmer panelen igen. Du kan inte flytta panelen utan den ligger alltid i den nedre kanten på fönstret. Du aktiverar de olika ritverktygen genom att klicka på respektive knapp. Läs mer om dem nedan Ritverktyg Klicka på knappen Rita i Visa-menyn eller i verktygsfältet Verktyg för att visa panelen med ritverktyg i fönstrets nederkant. Ikon Namn Funktion Symboler Placera ut symbol Se Använda symboler sid. 38 Rita på frihand Se Rita på frihand sid. 36 Rita en cirkel Se Rita geometrisk figur sid. 37 Rita en linje Se Rita linje sid. 37 Rita en rektangel Se Rita geometrisk figur sid. 37 Rita en polygon Se Rita geometrisk figur sid. 37 ingen fyllning streckad vänster streckad höger Klicka för att ändra färg Klicka för att ändra linjetjocklek Klicka för att ändra fyllningsmönster Se Färg på ritobjekt sid. 41 Se Linjetjocklek på ritobjekt sid. 42 Se Fyllnadsmönster på ritobjekt sid. 42 Version 1.2 (april 2013) Hjälp om RIB Karta Rita på kartan 35

44 kryssmönster Skriv text Se Skriva text sid. 40 Textstil Klicka för att ändra textstil Rita het-varm-kall zon Se Textstil sid. 43 Se Rita het-varm-kall zon sid. 46 Radera markerat objekt Syns endast om frihandszonen är vald. Se Rita frihandszon sid. 50. Syns endast om frihandszonen är vald. Se Rita frihandszon sid. 50. Syns endast om frihandszon är vald. Se Rita frihandszon sid. 50. Raderar markerat ritobjekt. Se Radera ritobjekt sid Rita på frihand För att rita på frihand klickar du på knappen och håller sedan nere vänster musknapp samtidigt som du rör musen över kartytan. Så länge musknappen är nertryckt ritas en linje i den bana som musen förflyttats över skärmen. Så fort vänster musknapp släpps upp upphör ritandet omedelbart. Om du rör musen mycket snabbt över skärmen kan det bli så att programmet och datorn inte riktigt hänger med prova då att rita lite långsammare. Du kan justera följande: Färg sid. 41 Linjetjocklek sid. 42 Placering sid. 41 Kopiera, klipp ut och klistra in ritobjekt sid. 44 Radera sid Rita på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

45 11.3. Rita linje Du ritar en linje genom att klicka på knappen och sedan på den punkt som ska utgöra starten (början) på linjen. Du klickar sedan en andra gång och linjen ritas upp emellan det första och andra klicket. Ritningen av linjer mellan klicken avslutas om du dubbelklickar eller trycker på enter-tangenten. Vid enter-tryck avslutas linjen på den punkt du senast klickade. Du kan justera följande: Färg sid. 41 Linjetjocklek sid. 42 Placering sid. 41 Kopiera, klipp ut och klistra in ritobjekt sid. 44 Radera sid Rita geometrisk figur Du har tillgång till tre olika geometriska former: Cirkel Rektangel Polygon Rita cirkel Du ritar en cirkel genom att placera muspekaren i centrum av den plats där cirkeln ska placeras. Genom att trycka ner vänster musknapp och dra musen utåt (från centrum) så ritas cirkeln. Ju längre från centrum muspekaren dras desto större blir cirkeln. Genom att släppa upp musknappen avbryts ritandet av cirkeln. Du kan justera följande: Fyllnadsmönster sid. 42 Färg sid. 41 Linjetjocklek sid. 42 Placering sid. 41 Kopiera, klipp ut och klistra in ritobjekt sid. 44 Ändra storlek sid. 43 Radera sid. 45 Version 1.2 (april 2013) Hjälp om RIB Karta Rita på kartan 37

46 Rita rektangel Att rita en rektangel görs på samma sätt som Cirkel med ett undantag: När du trycker ner musknappen för att rita ut rektangeln så ritas rektangeln utifrån ett hörn (och inte ifrån centrum som när en cirkel ritas ut). Du kan justera följande: Fyllnadsmönster sid. 42 Färg sid. 41 Linjetjocklek sid. 42 Placering sid. 41 Kopiera, klipp ut och klistra in ritobjekt sid. 44 Ändra storlek sid. 43 Radera sid. 45 Rita polygon En polygon ska ritas på samma sätt som frihandszoner sid. 50 skapas till het-varm-kall zon. Du ritar en polygon genom att klicka med vänster musknapp och på så sätt ange polygonens startpunkt. Genom att sedan flytta runt muspekaren och klicka på vänster musknapp anges polygonens hörn. När du klickar en andra gång ritas en linje upp emellan det första och andra klicket, när du klickar en tredje gång ritas en streckad hjälplinje mellan polygonens startpunkt och polygonens rörliga ändpunkt. För att avsluta dubbelklickar du på den punkt i kartan där du önskar få polygonens sista hörn. Den streckade hjälplinjen blir då heldragen och sluter polygonen. Polygonen kan också avslutas genom tryck på enter-tangenten, då avslutas den på den punkt du senast klickade. Du kan justera följande: Fyllnadsmönster sid. 42 Färg sid. 41 Linjetjocklek sid. 42 Placering sid. 41 Kopiera, klipp ut och klistra in ritobjekt sid. 44 Ändra storlek sid. 43 Radera sid Använda symboler När du klickar på Symboler visas en panel med tillgängliga symboler i fönstrets sid. 14 högerkant. Denna panel är framme tills du klickar på Symboler igen. 38 Rita på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

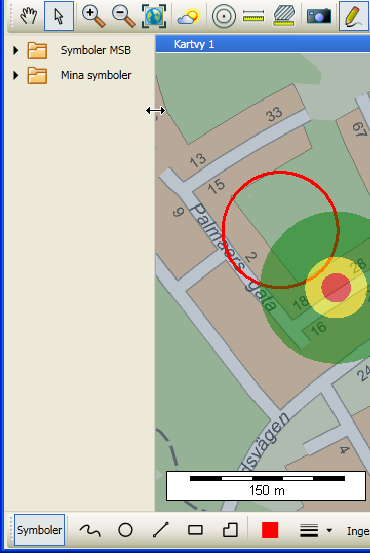

47 Panelen innehåller de symboler som skickas med RIB Karta. Du kan justera panelens bredd genom att klicka och dra i dess högerkant. I panelen är det symbolernas/bildernas namn som visas. Du kan inte ange namn eller annan information om symboler i denna version av RIB Karta. Om du öppnat mapparna och alla symboler inte får plats på höjden så kan du scrolla genom att använda scrollhjulet på musen eller göra en liten justering i panelens bredd så kommer en scrolllist fram (det senare är naturligtvis ett fel i programmet som kommer åtgärdas i senare versioner). Du placerar symboler på kartan genom att hålla ner vänster musknapp och dra ut symbolen till aktuell plats i kartan. Storleken på symbolen är relativ till zoom-nivån på kartan och sätts automatiskt. Symbolerna hamnar i det ritlager som är markerat. Om inget ritlager är markerat så skapas ett ritlager automatiskt. Version 1.2 (april 2013) Hjälp om RIB Karta Rita på kartan 39

48 Om du vill lägga till egna symboler samlar du dem i en mapp, som kan innehålla undermappar. Bilderna måste vara png-filer och helst 48 pixlar höga/breda för att visas på kartan. Du går sedan till inställningar sid. 64 och anger sökvägen till din mapp. När du öppnar menyn med symboler så kommer din mapp visas under mappen med MSBs medskickade symboler. Du kan justera följande: Placering sid. 41 Kopiera, klipp ut och klistra in ritobjekt sid. 44 Radera sid Skriva text Du kan klicka på knappen Text och sedan klicka på valfri plats i kartan. Den plats du klickat på är den plats texten börjar skrivas ut på. Om du klickar på kartan utanför textdialogen stängs den och en ny öppnar sig på den plats du klickat. Skriv in text och avsluta inmatningen med Enter-tangenten. Du kan justera hur texten ska se ut innan du skriver den eller efteråt. Du kan justera: Textstil sid. 43 Färg sid. 41 Placering sid. 41 Radera sid Redigera ritade och skrivna objekt Du kan, när som helst, redigera ritade objekt. För att kunna redigera måste du dock först markera objektet med hjälp av verktyget Markera objekt sid. 31. Du har tillgång till ett antal olika redigeringsmöjligheter. Vad som kan redigeras beror på valt objekt. Se rubriker nedan för beskrivning Markering av ritobjekt För att kunna redigera ett objekt så måste det markeras först. Du markerar genom att klicka på objekten på kartytan efter att du valt verktyget Markera sid. 31 eller under tiden du håller ner CTRL-tangenten, vilket tillfälligt byter verktyg till Markera. Samtliga ritobjekt kan markeras. 40 Rita på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

49 Flytta ritobjekt Flytt görs genom att objektet markeras sid. 40 följt av klick och drag. Den nya positionen är den plats objektet befinner sig på när muspekaren släpps upp. Samtliga ritobjekt kan flyttas Rotera ritobjekt Inga ritade objekt kan roteras dock undantag för sektorzon som du kan rotera, se Sektorzon sid Färg på ritobjekt Du väljer färg genom att klicka på knappen Färg i panelen Ritvektyg sid. 35. En dialogruta öppnas i vilken du kan välja vilken färg som ska användas på text eller på de olika geometriska formerna. När RIB Karta öppnas är alltid röd färg vald. Färgval kan göras när som helst före eller efter du har ritat något eller skrivit en text. För att kunna redigera färgen i efterhand måste dock aktuellt objekt vara markerat sid. 40. Du kan fritt välja färg på samtliga ritobjekt utom symboler och het-varm-kall zon. Version 1.2 (april 2013) Hjälp om RIB Karta Rita på kartan 41

50 Linjetjocklek på ritobjekt Du gör ditt val av linjetjocklek genom att klicka på knappen Linjetjocklek i panelen Ritvektyg sid. 35. I menyn väljer du linjetjocklek genom att klicka på önskad tjocklek. När valet är gjort fälls linjemenyn ner igen. Val av linjetjocklek kan göras när som helst före eller efter du har ritat något. För att kunna redigera linjetjockleken i efterhand måste dock aktuellt objekt vara markerat sid Fyllnadsmönster på ritobjekt Du sätter fyllnadsmönstret genom att klicka på menyn för fyllning i panelen Ritvektyg sid. 35. I menyn kan du välja mellan olika fyllnadsmönster: Mönstret ritas upp i den färg sid. 41 som valts för objektet det går alltså inte att ange en färg för ramlinjen och en annan färg för fyllningen. Val av fyllnadsmönster kan göras när som helst före eller efter du ritat en 2-dimensionell form. För att kunna redigera fyllnadsmönstret i efterhand måste dock aktuellt objekt vara markerat sid. 40. Fyllnadsmönster kan endast sättas på 2-dimensionella former och inte på symboler eller hetvarm-kall zon. 42 Rita på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

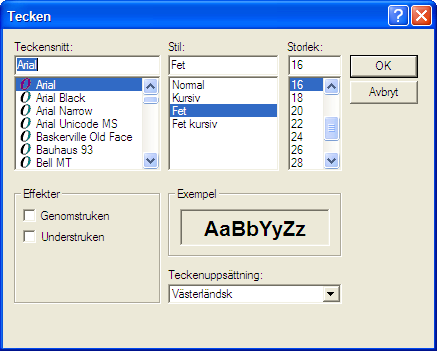

51 Teckenstil på text Du gör ditt val av teckenstil genom att klicka på knappen Teckenstil i panelen Ritvektyg sid. 35. Detta öppnar en dialog i vilken du väljer teckensnitt och storlek genom att klicka på önskat alternativ och sedan på knappen OK. Val av teckensnitt och storlek kan göras när som helst före eller efter du skrivit en text. För att kunna ändra ett en text i efterhand måste dock aktuell text vara markerad sid Ändra storlek på ritobjekt Storleksändring görs genom att markera objektet och sedan klicka och dra i objektets kanter. Om du markerar ett objekt och sedan för muspekaren över kanterna på objektet förändras muspekaren för att visa att storleken kan justeras. Storlek kan endast ändras på detta sätt för cirkel, polygon och rektangel. För polygon och frihandszon kan dessutom en mer avancerad storleksändring också göras. Du kan flytta och lägga till hörn. Om du för muspekaren över någon av de punkter som utgör polygonens hörn ändras muspekarens utseende och du kan flytta detta hörn genom att klicka och hålla ner vänster musknapp och sedan röra muspekaren. Om du för muspekaren över någon av de linjer som utgör polygonens tänkta sidor ändras muspekarens utseende och du kan lägga till en punkt utmed polygonens sida genom att klicka och hålla ner vänster musknapp och sedan röra muspekaren. När detta görs behåller muspekaren utseendet vänster musknapp fastställs den nya positionen för det flyttade/nya hörnet.. Då du släpper upp Version 1.2 (april 2013) Hjälp om RIB Karta Rita på kartan 43

52 Du kan också ändra storlek på ritade objekt i efterhand. För att kunna redigera storleken måste dock aktuellt objekt vara markerat sid Kopiera, klipp ut och klistra in ritobjekt Du kan klippa ut, kopiera och klistra in ritobjekt. Funktionen når du genom menyn Redigera sid. 7, högerklicka på objektet på kartan eller genom kortkommandon sid. 70: CTRL + X för klipp ut, CTRL + C för att kopiera och CTRL + V för att klistra in. 44 Rita på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

53 För att använda menyn Redigera sid. 7 måste dock aktuellt objekt vara markerat sid. 40. Det lager sid. 20 som du har markerat är det som kommer användas när du klistrar in. Om det inte är ett ritlager så kommer ett automatiskt att skapas och ritobjektet klistras in i det Ångra redigering av ritobjekt Du kan ångra en redigering av ett ritobjekt genom menyn Redigera sid. 7 eller kortkommandot sid. 70 CTRL+Z. Om du ångrar igen så återgår ritobjektet till den form den hade innan du ångrade Radera ritobjekt Om du vill radera ett ritobjekt från ett lager på kartan så markerar sid. 40 du det och trycker sedan på tangentbordsknappen Delete eller knappen Radera. Version 1.2 (april 2013) Hjälp om RIB Karta Rita på kartan 45

54 11.8. Het-varm-kall zon Funktionaliteten för att skapa het-varm-kall (röd, gul respektive grön) zon på kartan tillhör ritverktygen. Knappen är delad i två delar. Vänstra delen, själva knappen, är inställd på den senast använda zonvarianten. Den högra delen, med pilen, fäller ner de tre varianterna. Den som du väljer kommer att visas tills RIB Karta stängs och startas igen. Initialt är cirkelzon vald. När du börjar rita en het-varm-kall zon så skapas ett nytt lager under Mina lager som initialt döps till Zonindelning + ett löpnummer. Om du avbryter så försvinner lagret. Du avbryter genom att exempelvis byta till ett annat verktyg. Om du trycker Esc-tangenten så avbryter du också skapandet Cirkelzon Du aktiverar verktyget för cirkelzon genom att klicka på knappen Cirkelzon. Muspekaren förändras då för att visa att verktyget är valt. Knappen är aktiv tills du ritat alla tre zoner, avbryter genom Esc-tangenten eller väljer att aktivera något annat verktyg eller funktion. Du ritar en zon i taget och börjar med den innersta, heta zonen. Du kan rita ut zonen genom att klicka eller klicka och dra: Klicka en gång på kartan för att markera centrumpunkten på den heta zonen och klicka sedan en andra gång för att markera den yttre gränsen på zonen. Efter det andra klicket kommer den heta zonen ritas ut och muspekaren ändras för att markera att du nu ska rita upp den varma zonen. Klicka och håll nere vänster musknapp för att få mer information om storleken på zonen under tiden du ritar upp den. Släpp upp vänster musknapp för att markera slutet på den 46 Rita på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

55 heta zonen. Den heta zonen ritas då ut och muspekaren ändras för att markera att du nu ska rita upp den varma zonen. Du ritar sedan upp den varma och kalla zonen på samma sätt. När sista zonen är ritad så avaktiveras knappen och föregående verktyg aktiveras (det verktyg du använde innan) och du kan ange ett nytt namn på lagret som skapats eller låta det föreslagna namnet stå kvar. Het, varm och kall zon kan vara nästan lika stora. Det finnas dock alltid minst några pixlars kant så att du kan markera alla zonerna. Redigera cirkelzon Det går att markera en av zonerna i taget men det går inte att markera hela zonindelningen. Dock innebär markering av en zon att hela zonindelningen kan flyttas eller raderas eftersom de enskilda zonerna inte kan flyttas eller raderas för sig, mer om detta längre ner. Att en zon är markerad ser du genom att det visas fyra kvadrater i hörnen invid den markerade zonen. Du kan ändra storlek på de tre zonerna inom cirkelzonen. Detta görs genom att du markerar sid. 40 en zon och, när muspekaren befinner sig över en markeringsrektangel, klickar och håller ner vänster musknapp samtidigt som du drar. Observera dock att en kall zon inte kan vara mindre än en varm zon och en varm zon inte kan vara mindre än en het zon. På samma sätt kan en het zon inte vara större än en varm zon och en varm zon inte större än en kall zon. Då zonen är markerad kan du, genom att klicka och hålla nere vänster musknapp och sedan dra, flytta cirkelzonen som helhet (het, varm och kall). Zonen placeras på den position den befinner Version 1.2 (april 2013) Hjälp om RIB Karta Rita på kartan 47

56 sig när vänster musknapp släpps upp. Du kan alltså inte flytta en het, varm eller kall zon enskilt i förhållande till de andra zonerna, utan vid flytt håller alla zonerna ihop. Om du vill radera en zonindelning från kartan så gör du det genom att radera det lager sid. 23 som zonindelningen ligger i Sektorzon Du aktiverar verktyget för sektorzon genom att klicka på knappen Sektorzon. Muspekaren förändras då för att visa att verktyget är valt. Knappen är aktiv tills du ritat alla tre zoner, avbryter genom Esc-tangenten eller väljer att aktivera något annat verktyg eller funktion. En sektorzon är ett område som begränsas av en cirkelbåge och radierna till bågens ändpunkter. En sektorzon skapas i en flerstegsraket. Först skapas en utgångspunkt (origo), därefter skapas dess lutningsvinkel och slutligen het zons avstånd från origo (radie) samt dess konvinkel. För varm och kall zon anges avstånd från origo samt konvinkel i samma klick. Alla zonerna utgår från samma origo och lutningsvinkel. Det krävs alltså 5 musklick för att skapa en komplett het-varmkall sektorzon. Du ritar en zon i taget och börjar med den innersta, heta zonen. Du kan rita ut zonen genom att klicka eller klicka och dra: Klicka en gång på kartan för att markera spetsen/centrum av den tänkta cirkelsektorn och klicka sedan en andra gång för att markera riktningen (vindriktning) som sektorn skall ha. Efter det andra klicket är det dags att rita upp den varma zonen vilket du gör genom att klicka när dess storlek överensstämmer med det du vill ha. När du gjort det kommer den heta zonen ritas ut och muspekaren ändras för att markera att du nu ska rita upp den varma zonen. Klicka sedan i kartan för att markera storlek på varm och kall zon. Klicka och håll nere beskrivs i stegen nedan. Het zon, steg 1: Du påbörjar att rita en het sektorzon (röd) genom att placera muspekaren i spetsen/centrum av den tänkta cirkelsektorn. Klicka för att markera plats för origo. Het zon, steg 2: Genom att sedan dra muspekaren utåt (från origo) så visas en streckad linje mellan origo och 48 Rita på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

57 muspekaren. Denna linje symboliserar riktningen (vindriktning) som sektorzonen skall ha. När vänster musknapp släpps upp fastställs riktningen. Het zon, steg 3: Genom att sedan dra muspekaren bort från avstånds/riktningspunkten så ritas området för den heta zonen ut. Du kan påverka både radien och sektorns vinkel. Vid klick på vänster musknapp fastställs den slutgiltiga storleken på den heta sektorzonen. Varm och kall zon, steg 4: Fortsätt sedan med den varma zonen genom att klicka där du vill att varm och kall zon ska sluta. Avslut, steg 5: Sektorzonen är nu färdig. När sista zonen är ritad så avaktiveras knappen och föregående verktyg aktiveras (det verktyg du använde innan) och du kan ange ett nytt namn på lagret som skapats eller låta det föreslagna namnet stå kvar. Redigera sektorzon Precis som för cirkelzon kan du markera en zon i en zonindelning. Det går alltså att markera en av zonerna i taget men det går inte att markera hela zonindelningen. Dock innebär markering av en zon även att hela zonindelningen kan flyttas eller raderas. Att en zon är markerad ser du det genom att det visas tre kvadrater i hörnen invid den markerade zonen. Du kan ändra storlek på de tre zonerna inom sektorzonen. Detta görs genom att du markerar sid. 40 en zon och, när muspekaren befinner sig över en markeringsrektangel, klickar och håller ner vänster musknapp samtidigt som du drar. Observera dock att en kall zon inte kan vara mindre än en varm zon och en varm zon inte kan vara mindre än en het zon. På samma sätt kan en het zon inte vara större än en varm zon och en varm zon inte större än en kall zon. Version 1.2 (april 2013) Hjälp om RIB Karta Rita på kartan 49

58 En sektorzon kan roteras genom att du klickar en andra gång på en markerad zon varvid två av markeringskvadraterna ändrar utseende till dubbelpilar. Vid rotation så roterar zonen runt spetsen på den valda delzonen. Då zonen är markerad kan du, genom att klicka och hålla nere vänster musknapp och sedan dra, flytta sektorzonen som helhet (het, varm och kall). Zonen placeras på den position den befinner sig när vänster musknapp släpps upp. Du kan alltså inte flytta en het, varm eller kall zon enskilt i förhållande till de andra zonerna, utan vid flytt håller alla zonerna ihop. Om du vill radera en zonindelning från kartan så gör du det genom att radera det lager sid. 23 som zonindelningen ligger i Frihandszon Du aktiverar verktyget för frihandszon genom att klicka på knappen Frihandszon. Muspekaren förändras då för att visa att verktyget är valt. Knappen är aktiv tills du avbryter genom Esctangenten, avmarkerar knappen eller väljer att aktivera något annat verktyg eller funktion. Frihandszoner innebär att du själv bestämmer hur varje zon ska ritas upp. De tre zonerna (het, varm och kall) kan då få vilken form respektive storlek som helst. Du behöver inte heller använda sig av samtliga tre zontyper utan kan välja att exempelvis enbart skapa en het zon (röd) eller till och med flera. Du ritar en frihandszon genom att först välja om du vill rita en het, varm eller kall zon. Detta gör du genom att klicka på de tre fyrkanterna som visas bredvid knappen för het-varm-kall zon då frihandszon valts. Initial är den heta zonen vald. Frihandszoner ritas upp som polygoner, det vill säga du ritar genom att klicka med vänster musknapp och på så sätt ange dess startpunkt. Genom att sedan flytta runt muspekaren och 50 Rita på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

59 klicka på vänster musknapp anges frihandszonens hörn. När du klickar en andra gång ritas en linje upp emellan det första och andra klicket, när du klickar en tredje gång ritas en streckad hjälplinje mellan zonens startpunkt och dess rörliga ändpunkt. För att avsluta dubbelklickar du på den punkt i kartan där du önskar få frihandszonens sista hörn. Den streckade hjälplinjen blir då heldragen och sluter zonen. Frihandszonen kan också avslutas genom tryck på enter-tangenten, då avslutas linjen på den punkt du senast klickade. Du får sedan själv klicka för att rita en varm, kall eller ytterligare en het zon. Redigera frihandszon Precis som för cirkelzon kan du markera en zon i en zonindelning. Det går alltså att markera en av zonerna i taget men det går inte att markera hela zonindelningen. Tväremot en cirkelzon kan du för en frihandszon flytta och radera enskilda zoner. Att en zon är markerad ser du det genom att det visas tre kvadrater i hörnen invid den markerade zonen. Du kan ändra storlek på zonerna inom frihandzonen detta görs på samma sätt som för en polygon. Se Ändra storlek på ritobjekt sid. 43 för mer information. Om du för muspekaren innanför den markerade zonens hörn (dock ej på linjerna som utgör polygonens sidor) ändras muspekaren och du kan flytta den markerade zonen genom att klicka och hålla ner vänster musknapp och sedan röra muspekaren. Då du släpper upp vänster musknapp fastställs den nya positionen för den markerade polygonen. Om du vill radera en zonindelning från kartan så markerar sid. 40 du någon av de ingående zonerna och trycker sedan på tangentbordsknappen Delete eller knappen Radera bland ritverktygen. Du kan också radera det lager sid. 23 som zonindelningen ligger i. Version 1.2 (april 2013) Hjälp om RIB Karta Rita på kartan 51

60 52 Rita på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

61 12. RIB-objekt på kartan Objekt ifrån RIB-applikationerna som kan visas på kartan är: Enhet (LUPP) Station (LUPP) Insats (LUPP) Skadeplats (LUPP) Brytpunkt (LUPP) Ledningsplats (LUPP) Sektor (LUPP) Spridningsplym (Spridning Luft) För mer information om LUPP och visning på kartan, se LUPP-objekt på kartan sid. 74 och för mer information om Spridning Luft-plymer på kartan, se Spridningsplym på kartan sid. 98. Hur du interagerar med objekten, exempelvis genom klick eller muspekare över, beskrivs i Muspekaren och det du ser på kartan sid. 59. Version 1.2 (april 2013) Hjälp om RIB Karta RIB-objekt på kartan 53

62 13. Visa annan information på kartan Du kan rita på kartan sid. 35 men du kan även ta in information ifrån andra system. Se rubrikerna nedan för mer information Lägg till lager Du kan lägga till lager genom att välja Lägg till lager i Arkiv-menyn eller genom att högerklicka på lagergruppen Mina lager sid. 22. Samtliga lager som du lägger till hamnar under Mina lager. För att lägga till lager i gruppen Bakgrundskarta sid. 26 så måste lagren ingå i det kartprojekt sid. 67 som används som bakgrundskarta. Valda lager sparas och visas även efter omstart av RIB Karta. Lagret tas bort genom markering och klick på knappen Ta bort eller högerklick och Ta bort. Det som läggs till kan vara shape-fil men också en bild i ett av de format som Tatuk klarar av. Den version av Tatuk som används i RIB Karta stödjer bland annat följande format: GIF (*.gif) JPEG (*.jpg;*.jpeg) PNG (*.png) TIFF (*.tif;*.tiff) Windows Bitmap (*.bmp) World-fil för att positionera bilder För att positionera ett lager som endast består av en bild måste du använda en world-fil. Denna fil innehåller de koordinater som bilden ska placeras vid om ingen sådan fil finns så kommer bilden att placeras vid koordinaterna 0, 0. Läs mer om World-filer på exempelvis: För att skapa en world-fil så skapar du först en vanlig textfil i exempelvis Anteckningar/Notepad. World-filen är uppbyggt enligt följande: Rad 1: Pixelstorlek i x-led Rad 2: Rotation runt y-axel Rad 3: Rotation runt x-axel Rad 4: Pixelstorlek i y-led, negativ Rad 5: X-koordinat för bildens övre vänstra hörn (om det är SWEREF 99 så är det E/Ost) Rad 6: Y-koordinat för bildens övre vänstra hörn (om det är SWEREF 99 så är det N/Nord) 54 Visa annan information på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

63 Ett exempel på en world-fil för att placera en bild i området Lambohov i Linköping ser ut som följer: Observera att olika koordinatsystem kan ha omvänd ordning på X och Y. Filen ska ha samma filnamn som bildfilen och en speciell extension som visar att det är en worldfil, använd första och sista bokstaven i bildens filändelse och lägg på ett w i slutet. Om bilden har filändelse TIFF ska world-filen ha filändelsen tfw, JPG blir jgw, PNG blir pgw. Spara filen i samma mapp som bildfilen. Shape-filer I TatukGIS Editor eller TatukViewer ( kan du justera hur ett shape-lager ska visas. Markera lagret och välj Layer/Save layer properties för att spara lageregenskaperna till en *.ini fil. Genom att lägga en ini-fil tillsammans med shape-filen så kan du styra exempelvis färgtransparens och om labels ska visas. Ini-filen måste ha samma namn som shape-filen och ligga i samma mapp. Har man bara några exempel att titta på så kan man experimentera sig fram till rätt inställningar genom att ändra i ini-filerna och studera resultatet i RIB Karta. Man kan dock inte uppdatera lagret utan måste ta bort och lägga till det på nytt. Ini-filen kan se ut så här: [TatukGIS Layer] Area.Color=BLUE Area.OutlineWidth=0 Area.SmartSize=16 Layer.Transparency=50 Ground=OnDem Visible=YES WMS-tjänst Du kan lägga till lager som hämtas ifrån en WMS-tjänst till lagergruppen Mina lager sid. 22. Du lägger till en WMS-tjänst genom menyn Arkiv > Lägg till WMS. Du kan också högerklicka på lagergruppen Mina lager. Version 1.2 (april 2013) Hjälp om RIB Karta Visa annan information på kartan 55

64 De senast använda WMS-tjänsterna visas i menyn Lägg till senast använda WMS vilket gör att du kan klicka där istället för att skriva in adressen igen. Den version av Tatuk som används i RIB Karta stödjer WMS-versioner från 1.0 till 1.3. Valda WMS-lager sparas och visas även efter omstart av RIB Karta. Lagret tas bort genom markering och klick på knappen Ta bort eller högerklick och Ta bort. WMS-lager kan inte kopplas till insats i LUPP. OBS: WMS-tjänst tillsammans med frekventa uppdateringar i kartvyn, så som exempelvis vid användande av Min position sid. 56, ger mycket omladdningar vilket kan göra att arbete i RIB Karta upplevs som segt. Detta beror på att WMS-tjänster kräven att hela kartvyn uppdateras. Vi rekommenderar att WMS-tjänster inte används tillsammans med Min position och automatisk positionering av enheter sid Importera väderdata För att visa importerat väderdata används funktionen Importera väderdata ( verktygsfältet sid. 11 och i verktygsmenyn sid. 8. ) som återfinns i Väderdata innefattar vindriktning och hastighet samt temperatur och hämtas från SMHI:s ftpserver som uppdateras var 6:e timme. Data sträcker sig 12 timmar framåt med ett intervall av 1 timme och finns interpolerat i 5km-rutor. Då du väljer att importera väderdata ges du möjlighet att välja för vilket tidsintervall som du vill ladda ner väderdata för. Filerna är rikstäckande och blir på grund av detta ganska stora så välj endast det nödvändigaste. När du importerar väderdata så skapas en ny grupp, Importerat väderdata under Mina lager, som samlar alla importerade väderlager. Importerat väderdata kan inte kopplas till insats i LUPP Min position Genom att ansluta en GPS till datorn kan du utnyttja möjligheten att visa din position på karta. För att visa positionen används funktionen Min position ( 11 och i verktygsmenyn sid. 8. ) som återfinns i verktygsfältet sid. Det är möjligt att ansluta till en extern GPS-puck, en inbyggd GPS samt den från och med Windows 7 införda Positionering och andra sensorer. Hur gör man i RIB Karta? Först måste du se till att du har en GPS. Det kan vara en extern GPS-puck, en inbyggd GPS eller den från och med Windows 7 införda Positionering och andra sensorer. Om du använder en inbyggd GPS så måste den aktiveras först, (om du till exempel har Windows 7 så skriver du 56 Visa annan information på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

65 enklast GPS i sökrutan under Start och klickar på länken Aktivera sensorer för positionering och annat ). I RIB Karta så går du till menyn Arkiv > Inställningar, fliken GPS sid. 65 och aktiverar koppling till GPS. Detta gör att knappen Min position blir synlig bland verktygen i RIB Karta. När du gjort dina inställningar så klickar du på knappen Min position eller väljer funktionen i verktygsmenyn. När du trycker in knappen eller väljer i menyn så händer 2 saker: 1. dels visas symbolen för Min position i kartan, på den plats som GPSen rapporterar att du befinner dig (det kan ibland dröja en stund innan platsen visas beroende på hur ofta din GPS rapporterar positionen) och 2. ett nytt lager tillkommer, Min position, under lagergruppen Mina lager. Lagret går ej att radera, flytta, döpa om. Högerklicksmenyn för lagret innehåller följande alternativ: Hitta min position på kartan Funktionen zoomar/panorerar till den position som hämtats från GPSen. Är detta menyalternativt utgråat så har RIB Karta inte fått in några koordinater för din nuvarande position. Visa spårningslinje på kartan Detta val kan bockas för/ur. Om valet bockas för/väljs så kommer en linje att ritas ut i aktuell kartvy som visar de platser GPSen befunnit sig på från och med att valet att visa spårlinjen gjordes ända fram tills den stängs av eller återställs. Återställ spårningslinje När detta väljs så raderas alla sparade koordinater och spårningslinjen börjar ritas ut från den nuvarande positionen. Högerklicksmenyn på symbolen innehåller följande alternativ: Dölj Detta döljer markeringen av Min position på kartan. Visa spårningslinje Samma som vid högerklick på lagret Min position. Detta val kan bockas för/ur. Om valet Version 1.2 (april 2013) Hjälp om RIB Karta Visa annan information på kartan 57

66 bockas för/väljs så kommer en linje att ritas ut i aktuell kartvy som visar de platser GPSen befunnit sig på från och med att valet att visa spårlinjen gjordes ända fram tills den stängs av eller återställs. Återställ spårningslinje Samma som vid högerklick på lagret Min position. När detta väljs så raderas alla sparade koordinater och spårningslinjen börjar ritas ut från den nuvarande positionen. När muspekaren vilar över en sparad koordinatpunkt eller symbolen för Min position så visar informationspanelen datum och tidpunkt då koordinatpunkten skapades (GPSens tidsstämpel). OBS: WMS-tjänst sid. 55 tillsammans med frekventa uppdateringar i kartvyn, så som exempelvis vid användande av Min position, kan göra att RIB Karta upplevs som segt. Detta beror på att WMS-tjänster kräven att hela kartvyn uppdateras. Vi rekommenderar att WMS-tjänster inte används tillsammans med Min position och automatisk positionering av enheter sid Visa annan information på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

67 14. Muspekaren och det du ser på kartan Det finns en rad olika sätt att påverka objekten du ser på kartan: höger- och vänsterklick, muspekare över samt klick och drag. Se nedan för beskrivningar Vänsterklick på kartan De enda objekt du kan klicka på är ritobjekt, het-varm-kall zon och symboler det som händer är att objektet blir markerat sid Högerklick på kartan Genom att högerklicka på kartan visas en meny som innehåller olika val beroende på om du har Spridning Luft och/eller LUPP installerat. Grupp 1: du kan visa samma position sid. 61 på Hitta.se eller Google Maps eller kopiera koordinaterna för den punkt du högerklickade på. Grupp 2: om du har ett ritobjekt markerat på kartan kan du klippa ut, kopiera och klistra in sid. 44 det i samma eller ett annat lager. Grupp 3: Markera utsläppsplats sid. 98, visas endast om du har Spridning Luft installerat och är endast aktiv om du har Spridning Luft igång. Grupp 4: här kan du skapa ny insats sid. 76, placera objekt sid. 74 som ännu inte har position eller bifoga en bild sid. 89 av aktuell kartvy till en dagboksanteckning i LUPP. Dessa val visas endast om du har LUPP installerat och är endast aktiva om du har LUPP igång. Du kan också högerklicka på LUPP-objekt, se Högerklick på LUPP-objekt sid. 91 för mer information. Version 1.2 (april 2013) Hjälp om RIB Karta Muspekaren och det du ser på kartan 59

68 14.3. Dubbelklick på kartan Det finns inget i kartvyn som du ska dubbelklicka på. I lagerpanelen kan du dubbelklicka för att fälla upp/ner noderna, till exempel gruppen Mina lager Muspekare över objekt på kartan När du för muspekaren över ett objekt visas information i en separat panel, kallad informationspanelen. Se Informationspanel sid. 27 för mer information Klick och drag inom samma kartvy Du kan klicka och dra objekt för att flytta dem på kartytan. Om du klickar och drar ett objekt över någon annan yta än kartan ändras muspekaren till att indikera att du inte kan släppa objektet över denna yta. för Se även Flytta ritobjekt sid. 41, Flytta spridningsplym sid. 101 eller Flytta LUPP-objekt sid. 95 för mer information Klick och drag ifrån LUPP Du kan klicka och dra objekt ifrån delen Pågående verksamhet i LUPPs Verksamhetsöversikt för att positionera dem. Dock finns ingen annan funktionalitet i kartan än positionering. Om du klickar och drar en brytpunkt och släpper den ovanpå en insats kommer inte brytpunkten att knytas till insatsen. 60 Muspekaren och det du ser på kartan Version 1.2 (april 2013) Hjälp om RIB Karta

69 15. Söka på kartan Du kan både söka fram objekt och platser på kartan. Se rubrikerna nedan för mer information Hitta objekt på kartan Du kan söka fram LUPP-objekt, Spridning Luft-plymer och ritade objekt på kartan genom att högerklicka på objektet i lagerpanelen sid. 20 och välja Hitta på kartan. Kartan zoomar och panorerar då så att aktuellt objekt syns. Hitta insats Om du högerklickar på en insatsmapp får du två val: Hitta på kartan och Hitta hela insatsområdet på kartan. Om du väljer Hitta på kartan så zoomar och panorerar kartan så att insatsen eller insatsens skadeplatser (om det finns flera) visas. Om du väljer Hitta hela insatsområdet på kartan så zoomar och panorerar kartan så att samtliga LUPP-objekt som tillhör insatsen visas. I LUPPs verksamhetsöversikt ser du vilka objekt som ligger under insatsen. Dock är enheter undantagna de ingår inte in i panoreringen. Om Hitta på kartan och Hitta hela insatsområdet på kartan är utgråade och inaktiva så har insatsen ingen position på kartan se Så här gör du för att placera en insats (LUPP) sid. 4 för mer information Visa position på Hitta.se och Google Maps Vid högerklick på kartan kan du välja Visa position på > Google Maps eller Hitta.se. Om du klickar på någon av dem så öppnas sidan i din standardwebbläsare och den plats du klickat på i RIB Karta markeras. Genom att exempelvis klicka för att se gatuvy kan du få ett annat perspektiv på hur platsen och omgivningen ser ut Hitta en specifik position på kartan I Verktygs-menyn kan du välja Hitta position på kartan sid. 32 för att hitta en specifik position. Version 1.2 (april 2013) Hjälp om RIB Karta Söka på kartan 61

70 16. Dela geografisk information Det finns flera olika sätt att dela med sig av det du ser på kartan. Se rubrikerna nedan för mer information Göra lager gemensamma (LUPP) Om LUPP är startat på datorn kan du koppla lager som innehåller ritade objekt eller spridningsplym ifrån Spridning Luft till insatser. Detta innebär att andra användare inom samma ledningssystem i LUPP kan se lagren. Se Koppla lager till insats sid. 87 för mer information Spara information till dagbok (LUPP) Du kan både bifoga en kartvy och spridningsberäkning till en dagboksanteckning i LUPP genom att klicka på Bifoga kartvy till anteckning eller Bifoga spridningsberäkning till anteckning. Du hittar dessa båda knappar i LUPP-meny sid. 72 eller verktygsfältet för LUPP sid. 72. För mer information, se LUPP: Bifoga kartbild till anteckning sid. 89 och Spridning Luft och LUPP: Bifoga spridningsberäkning till dagbok sid Spara kartvy som bild Funktionen Spara kartvy som bild skapar en bild av den markerade kartvyn och sparar den sedan i den mapp du väljer. Filformatet är png eller jpg. 62 Dela geografisk information Version 1.2 (april 2013) Hjälp om RIB Karta

71 17. Skriv ut Du kan skriva ut markerad kartvy genom att välja Skriv ut i Arkiv-menyn eller kortkommandot CTRL+P. I dialogen Skriv ut kan du ange titel och undertitel. De lager som visas innan du skriver ut är de som visas vid utskrift. Du kan alltså inte välja att visa eller dölja lager i detta läge. I utskriften syns alltid en norrpil samt skalstock. Legender visas i högerkant för lager med legend. Val av skrivare med mera görs i den vanliga utskriftsdialogen som kommer upp vid klick på Skriv ut -knappen. Version 1.2 (april 2013) Hjälp om RIB Karta Skriv ut 63

72 18. Inställningar Inställningsdialogen består av sex olika flikar. Läs mer om innehållet på dem nedan Allmänna inställningar Egna symboler Här anger du sökvägen till din egen mapp med symboler. Till RIB Karta levereras ett antal symboler som du kan placera på kartan genom att placera symboler sid. 38 på kartan ifrån panelen Ritverktyg. Om du vill använda andra symboler också så pekar du bara ut en mapp med bilder här och de kommer sedan visas i Symbolpanelen. Bilderna måste dock vara i filformatet png och 48 pixlar stora för att visas optimalt på kartan. Avståndscirklar Detta är en kartfunktion som visar cirklar utifrån den punkt du klickat på i kartan med hjälp av dessa cirklar kan du lättare tolka avståndet mellan platser på kartan. Du kan själv bestämma på vilket avstånd från centrumpunkten du vill att cirklarna ska ritas ut. Standard är cirklar på 2 000, 1 000, 500 och 10 meters avstånd från utsläppsplatsen. Se även Avståndscirklar sid Inställningar för bakgrundskarta Här kan du ange vilken bakgrundskarta du vill använda. Om du har installerat RIB Bakgrundskartor sid. 66 kan du här välja att använda den. Om du saknar bakgrundskartor över vissa områden så kan du använda installationsprogrammet för RIB Bakgrundskartor för att komplettera dina bakgrundskartor. Observera att om du inte ändrar sökvägen till bakgrundskartorna under installationen så behöver du inte ändra sökvägar i RIB Karta heller utan en omstart räcker för att ladda in bakgrundskartorna igen. Du kan också använda en egen bakgrundskarta genom att peka ut den projektfilen. Läs dock igenom texten under Kartformat sid. 67. Om det saknas information om vilken projektion som används i den karta du pekar ut så kan du manuellt specificera vilken projektion som RIB Karta ska använda. Om du anger en projektion här men RIB Karta hittar information om projektion i projektfilen så kommer den hittade projektionen användas. Du anger projektion genom att börja skriva in namnet eller koden för den en lista med tillgängliga projektioner som matchar det du angett kommer visas. Skriv in hela namnet eller klicka för att välja projektion i listan. Här visas också en lista på de tätortskartor som finns i den bakgrundskarta som används. 64 Inställningar Version 1.2 (april 2013) Hjälp om RIB Karta

73 18.3. Inställningar för loggning Loggning används för att hitta orsaker till eventuella fel som uppstår när du använder programmet. Genom att sätta upp loggningsnivån till Felsökning så skapas en textfil som beskriver vad som händer när programmet körs. Använd programmet och försök återskapa felet. När du sedan startar om RIB Karta så återställs loggningsnivån till Standard. Den fil som skapas vid loggningen hittar du genom knappen Gå till logg och det är den som RIB-Support sid. 102 kan komma att be dig maila in för att undersöka dina problem närmare Inställningar för LUPP För LUPP kan du välja att visa eller gömma de gula textetiketterna som visas på objekten, exempelvis namnet på en insats, brytpunkt, ledningsplats. Detta kan också göras genom kortkommandon CTRL + L Inställningar för Väderdata För att väderdata sid. 56 ska kunna hämtas ner från SMHI så måste inställningar för eventuell proxy anges på korrekt sätt. Om du sitter bakom en proxy i din organisation men inte vet vilka inställningar som ska användas, vänd dig till din IT-tekniker/TI-supportavdelning för hjälp Inställningar för GPS Först måste du se till att du har en GPS. Det kan vara en extern GPS-puck, en inbyggd GPS eller den från och med Windows 7 införda Positionering och andra sensorer. I Arkiv > Inställningar, fliken GPS så aktiverar du koppling till GPS. Detta aktiverar knappen Min position sid. 56 bland verktygen i RIB Karta. När du gjort dina inställningar så klickar du på knappen Min position sid. 56 i verktygsfältet sid. 11 eller i verktygsmenyn sid. 8. Version 1.2 (april 2013) Hjälp om RIB Karta Inställningar 65

74 19. Bakgrundskarta Du kan använda RIB Bakgrundskartor eller egna kartor som bakgrundskarta i RIB Karta RIB Bakgrundskartor Tillsammans med RIB-programpaket levereras också RIB Bakgrundskartor, som är ett paket med digitala kartor som täcker hela Sverige och ett område som sträcker sig cirka 10 mil in i Norge och Finland. För Sverige ingår ett omfattande kartmaterial från Lantmäteriet; Sverigekarta, Översiktskarta, Vägkarta och Terrängkarta samt detaljerade tätortskartor för närmare 2000 tätorter. För Norge och Finland ingår kartor som ungefär motsvarar den svenska Översiktskartan. Lantmäteriet Utdrag ur Tätortskartan För att RIB Karta skall visa relevant kartinformation oavsett zoom-nivå, så levereras kartor med olika inriktning och detaljnivå. I RIB Karta visas den karta som passar bäst i förhållande till den aktuella zoom-nivån. Sverigekartan Sverigekartan är den karta som visas på den mest översiktliga nivån. Kartan är i skala 1:1 miljon. Innehållet är anpassat för att ge en god överblick över hela landet. Översiktskartan Översiktskartan är i skala 1: och innehåller bl.a. vägnät, bebyggelse, gränser och höjdkurvor. Översiktskartan visas i RIB när du tittar på ett större geografiskt område, till exempel en viss kommun eller ett visst län. Lantmäteriet Utdrag ur Översiktskartan 66 Bakgrundskarta Version 1.2 (april 2013) Hjälp om RIB Karta

75 Terrängkartan och Vägkartan Terrängkartan är i skala 1: och visar vägar, stigar och vägbommar samt angivelser av olika typer av skog och mark. Terrängkartan täcker hela Sverige förutom fjällvärlden i inre Norrland. För de områden som inte täcks av terrängkartan används Vägkartan, som också innehåller en hel del information om terrängen, stigar och mindre vägar mm. Lantmäteriet Utdrag ur Terrängkartan Installation Du installerar dem genom att sätta i skivan med bakgrundskartor som levereras tillsammans med RIB-paketet. Under installationen får du välja vilka områden du vill ha kartor över vi rekommenderar att du gör en begränsning i område och inte tar alla kartor eftersom mängden information då skulle bli så stor att det kan upplevas segt att använda kartorna Byta bakgrundskarta Du kan öppna den medskickade bakgrundskartan, RIB-bakgrundskartor sid. 66, eller öppna en egen bakgrundskarta. Detta gör du i Arkiv-menyn, Öppna bakgrundskarta sid. 64. Det valda projektets lager läggs i lagergruppen Bakgrundskarta. Det öppnade projektet ersätter den gamla bakgrundskarta och används som bakgrundskarta även vid omstart. RIB Karta måste starta om för att kunna ladda in den nya bakgrundskartan. De format som kan användas i RIB Karta beskrivs under rubriken Kartformat sid Kartformat Du kan använda andra bakgrundskartor än de som skickas med sid. 66 i RIB-paketet. I RIB Karta används TatukGIS som kartmotor. Formatet som används för bakgrundskartor är då TTKPSeller TTKGP-filer. Det går att öppna andra typer av filer, exempelvis ArcView Shape Files (*.shp) eller MapInfo (*.mif;*.tab) men för bästa resultat bör de omvandlas till TTKGP-filer. Detta kan man göra genom att använda TatukGIS Editor som kan köpas på hemsidan för TatukGIS Version 1.2 (april 2013) Hjälp om RIB Karta Bakgrundskarta 67

76 ( Där finns även en applikation som är gratis, TatukViewer, med enklare funktionalitet. En guide för hur man omvandlar sina kartor till TTKGP-filer med hjälp av TatukGIS Editor finns på: ArcMap I ArcMap måste du ladda ned och installera en plugin till ArcMap, denna plugin är gratis och heter Arc2TatukGIS. Du hittar den på: Denna plugin exportera de selekterade lagren till shapefiler som du sedan kan spara om som en TTKGP-fil i TatukGIS Editor. MapInfo Professional TatukGIS kan läsa MapInfo Professionals workspace filer. Den läser in alla lager som finns i workspace-filen och upprätthåller ordningen på dem. Den klarar dock inte av att läsa in så kallade style overrides, (i MapInfo tab-filer ligger utseendet med i tab-filen, i workspace-filen kan man skriva över detta utseende och ge filen ett annat utseende). Detta innebär att utseendet måste manuellt justeras för att resultatet ska se likadant ut som originalfilen i MapInfo Professional. Samma sak gäller för zoomtrösklar. Resultatet sparar du sedan som en TTKGP-fil i TatukGIS Editor Nedtoning av karta Detta verktyg ger dig möjlighet att ändra kartbakgrundens framtoning. Om kartan som används innehåller många olika färger kan det vara svårt att se symbolerna tydligt. Tydligheten kan dessutom variera mellan olika skärmar och projektorer. För att presentera läget optimalt går det att ändra kontrasten på kartan medan symbolerna fortfarande framträder klart. Du kan välja grad av nedtoning i 4 steg i menyn Visa > Nedtoning: ingen nedtoning lätt nedtoning medium nedtoning stark nedtoning Skalstock I det vänstra, nedre hörnet visas en skalstock. Skalstocken är alltid lika stor men ändrar innehåll beroende på zoomnivå. 68 Bakgrundskarta Version 1.2 (april 2013) Hjälp om RIB Karta

77 Du kan inte välja att visa eller gömma denna. Version 1.2 (april 2013) Hjälp om RIB Karta Bakgrundskarta 69

78 20. Kortkommandon Kortkommando F1 F2 pil höger pil vänster SHIFT mellanslag Funktion öppnar Hjälp-filen. i lagerpanelen sid. 20 så byter det namn på lager i lagerpanelen sid. 20 så expanderar det respektive fäller ihop lagernoderna (de noder som har pil). om zooma in sid. 31 eller zooma ut sid. 32 är valt så gör SHIFT att verktyget växlas, det vill säga om du har zooma in valt så växlas det till zooma ut så länge du har tangenten intryckt när du släpper så växlas verktyget tillbaka. byter verktyg till panorera sid. 31 när du släpper så växlas verktyget tillbaka till det som är valt. CTRL byter verktyg till markera sid. 31 när du släpper så växlas verktyget tillbaka till det som är valt. CTRL + P öppnar utskriftsdialogen sid. 63. CTRL + N om LUPP är startat på datorn så öppnar detta dialogen för ny anteckning. CTRL + F öppnar dialogen Hitta position på kartan sid. 32. CTRL + X CTRL + C CTRL + V CTRL + Z CTRL + L om ett ritobjekt är markerat så klipper sid. 44 detta kortkommando ut ritobjektet och placerar det i urklippsminnet. om ett ritobjekt är markerat så kopierar sid. 44 detta kortkommando ritobjektet och placerar det i urklippsminnet. om det finns ett ritobjekt i urklippsminnet så klistrar sid. 44 detta kortkommando in ritobjektet på samma position som originalet och i markerat lager. ångrar sid. 45 den senast gjorda redigeringen av ett ritobjekt. gömmer/visar etiketterna på LUPP-objekten. 70 Kortkommandon Version 1.2 (april 2013) Hjälp om RIB Karta

79 I menyraden finns en rad kortkommandon. Använd Alt + bokstav nedan: Namn Arkiv Redigera Visa Verktyg Fönster LUPP Spridning Luft Hjälp Kortkommando Alt + A Alt + R Alt + V Alt + E Alt + Ö Alt + L Alt + I Alt + H Tips: Håll ner Alt-tangenten så visas streck under den bokstav som tillsammans med Alt fäller ner menyn. Du kan sedan stega i menyn med hjälp av piltangentera och välja ett alternativ med entertangenten. Version 1.2 (april 2013) Hjälp om RIB Karta Kortkommandon 71

80 21. LUPP och RIB Karta Den integrerade kartfunktion, Lägeskarta, som fanns i tidigare versioner av LUPP (det vill säga version 5.2 och tidigare) har från och med LUPP 6.0 ersattas av RIB Karta. Nedan beskrivs funktionalitet i RIB Karta som har med LUPP att göra. Mer specifik information om LUPP hittar du i dess hjälpfil tangenten F1 i LUPP Menyrad LUPP-meny Längst upp i RIB Karta finns en menyrad sid. 6. Om du har LUPP installerat så har programmet en egen meny. Menyn innehåller följande: Öppna/gå till LUPP: öppnar eller flyttar fokus till LUPPs fönster beroende på om programmet är startat eller inte Ny o o o dagboksanteckning: öppnar dialogen för ny dagboksanteckning ifrån LUPP lägesrapport: öppnar dialogen för ny lägesrapport ifrån LUPP beslut: öppnar dialogen för nytt beslut ifrån LUPP Bifoga kartbild till dagbok sid. 89 Bifoga spridningsberäkning till dagbok sid. 101 (om Spridning Luft finns installerat) Se hjälpen i LUPP för mer information om exempelvis dagboksanteckningar, lägesrapporter och beslut Verktygsfält LUPP-verktyg I varje fönster sid. 14 i RIB Karta finns verktygsfält sid LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

81 Om du har LUPP installerat så har programmet ett eget verktygsfält. Knapparna visas utgråade om LUPP inte är startat med undantag för Öppna LUPP. Ikon Namn/tooltip Funktion Öppna/gå till LUPP Ett klick startar programmet om det inte redan är startat. Om programmet är startat så blir LUPPs huvudfönster aktivt. Ny anteckning Ny anteckning Ny lägesrapport Nytt beslut Expandera knappen Bifoga kartbild till dagbok Bifoga spridningsberäkning till dagbok Ett klick på knappen öppnar dialogen för ny anteckning ifrån LUPP men genom att klicka på den svarta pilen på knappens högra sida så fäller du ner en meny i vilken du kan välja ny lägesrapport eller nytt beslut istället. Det sista valet i menyn expanderar knappen så att de tre valen visas i verktygsmenyn istället för i en nedfallande meny. Öppnar anteckningsdialogen ifrån LUPP med en bild av markerad kartvy sid. 15 bifogad. Genom att lägga till en text och klicka OK så hamnar bilden som en bilaga i LUPP. Denna knapp är endast aktiv om Spridning Luft finns startat och en beräkning är gjord. Alla verktyg finns också i menyn LUPP. Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 73

82 21.3. Visa LUPP-objekt på kartan Objekt ifrån LUPP som kan visas på kartan är: 1. Enhet 2. Station 3. Insats 4. Skadeplats 5. Brytpunkt 6. Ledningsplats 7. Sektor När ovanstående objekt skapas i LUPP kan du klicka på knappen Placera på kartan. Fokus flyttas då till RIB Karta och muspekaren ändras. Klicka på den plats i kartan du vill placera objektet på och fokus flyttas då tillbaka till LUPPs dialog med koordinaterna angivna. Du kan också placera på kartan genom att klickar och dra ifrån Pågående verksamhet i LUPPs Verksamhetsöversikt eller ifrån lagerpanelens flik Att placera sid Visa enhet på kartan Exempel på ikon för enhet: En enhet representeras av en text som visar dess beteckning följt av en dynamisk text som visar dess aktuella status (i form av förkortningar, till exempel F för Framme). Olika statuskoder har olika färger som sätts i LUPPs inställningar och även visas i Statustablån i LUPP. En enhet kan manuellt placeras ut på kartan genom att du: klickar och drar ut en enhet ifrån lagerpanelens flik Att placera sid. 85. högerklickar på den plats på karta du vill placera enheten och väljer enheten i listan under menyvalet Placera här. Förutom detta kan koordinater också rapporteras in automatiskt genom GPS eller liknande. Detta beskrivs mer i LUPPs hjälpfil. Det är endast enheter som har en status som inte är DS (disponibel station) eller X (avställd) som är möjliga att placera på kartan. 74 LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

83 Enheter som befinner sig på sin hem-station, det vill säga om koordinaterna är de samma som stationen, syns inte på kartan. Se även Koppla LUPP-enhet till GPS sid. 84. Spårlinjer för enheter Om valet bockas för/väljs så kommer en linje att ritas ut i aktuell kartvy som visar de platser enheten befunnit sig på under tiden enheten har varit kopplad till insatsen Visa station på kartan Det finns olika ikoner för olika typer av stationer beroende på deras beredskapsnivå. De är: mindre 90 sekunder mer än 90 sekunder annan typ av station (frivillig, värn) fiktiv station ej räddningstjänst En station kan placeras ut på kartan genom att du: klickar och drar ut en station ifrån lagerpanelens flik Att placera sid. 85. högerklickar på den plats på karta du vill placera stationen och väljer stationen i listan under menyvalet Placera här. klickar på knappen Placera på kartan i stationens dialog Egenskaper och klickar på kartan. klickar på knappen Ange manuellt i stationens dialog Egenskaper och skriver in koordinaterna. Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 75

84 Dialogen Egenskaper öppnar du genom att högerklicka på en station i LUPP eller RIB Karta och välja Egenskaper. När du väljer att placera eller flytta en station i RIB Karta så frågar LUPP efter standardlösenordet. Detta lösenord sätts i LUPP och du kan läsa mer om det i hjälpfilen för LUPP. Standardlösenordet är lupp Visa insats på kartan På kartan kan insatser med en skadeplats visas (första bilden nedan) men också insatser med flera skadeplatser (andra bilden nedan). En insats har alltid minst en skadeplats, så när en insats skapas kommer skadeplatsen få insatsens koordinater. 76 LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

85 Ikonen för insats är dynamisk och om det finns en trend angiven i en lägesrapport så visas det i den vita flaggan. En insats kan placeras ut på kartan genom att du: högerklickar på den plats på karta du vill placera insatsen och väljer insatsen i listan under menyvalet Placera här. klickar och drar ut en insats ifrån lagerpanelens flik Att placera sid. 85. klickar och drar ut en insats ifrån Pågående verksamhet i LUPPs Verksamhetsöversikt. klickar på knappen Placera på kartan i insatsens dialog Egenskaper och klickar på kartan. klickar på knappen Ange manuellt i insatsens dialog Egenskaper och skriver in koordinater. Du kan också skapa en ny insats på en specifik plats i kartan genom att högerklicka på kartan och välja ny insats, detta öppnar LUPPs dialog Ny insats. Det är endast insatser som inte avslutats som syns i kartan, det vill säga samma insatser som visas i LUPPs Verksamhetsöversikt Visa skadeplats på kartan När det endast finns en skadeplats syns endast ikonen för insats (första bilden nedan). Om det finns flera skadeplatser syns ikonerna för skadeplats men binds samman med hjälp av ikonen för insatsen (andra bilden nedan). Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 77

86 En skadeplats kan placeras ut på kartan genom att du: högerklickar på insats och väljer ny skadeplats, detta öppnar LUPPs dialog Ny skadeplats med aktuell insats förvald. högerklickar på den plats på karta du vill placera skadeplatsen och väljer skadeplatsen i listan under menyvalet Placera här. klickar och drar ut en skadeplats ifrån lagerpanelens flik Att placera sid. 85. klickar och drar ut en skadeplats ifrån Pågående verksamhet i LUPPs Verksamhetsöversikt. klickar på knappen Placera på kartan i skadeplatsens dialog Egenskaper och klickar på kartan. klickar på knappen Ange manuellt i skadeplatsens dialog Egenskaper och skriver in koordinaterna. 78 LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

87 Visa brytpunkt på kartan En brytpunkt kan placeras ut på kartan genom att du: högerklickar på insats och väljer ny brytpunkt, detta öppnar LUPPs dialog Ny brytpunkt med aktuell insats förvald klickar och drar ut en brytpunkt ifrån lagerpanelens flik Att placera sid. 85. högerklickar på den plats på karta du vill placera brytpunkten och väljer brytpunkten i listan under menyvalet Placera här. klickar och drar ut en brytpunkt ifrån Pågående verksamhet i LUPPs Verksamhetsöversikt. klickar på knappen Placera på kartan i brytpunktens dialog Egenskaper och klickar på kartan. klickar på knappen Ange manuellt i brytpunktens dialog Egenskaper och skriver in koordinaterna. Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 79

88 Visa ledningsplats på kartan En ledningsplats kan placeras ut på kartan genom att du: högerklickar på insats och väljer ny ledningsplats, detta öppnar LUPPs dialog Ny ledningsplats med aktuell insats förvald högerklickar på en skadeplats och väljer ny ledningsplats, detta öppnar LUPPs dialog Ny ledningsplats med aktuell insats förvald klickar och drar ut en ledningsplats ifrån lagerpanelens flik Att placera sid. 85. högerklickar på den plats på karta du vill placera ledningsplatsen och väljer ledningsplatsen i listan under menyvalet Placera här. klickar och drar ut en ledningsplats ifrån Pågående verksamhet i LUPPs Verksamhetsöversikt. klickar på knappen Placera på kartan i ledningsplatsens dialog Egenskaper och klickar på kartan. klickar på knappen Ange manuellt i ledningsplatsens dialog Egenskaper och skriver in koordinaterna. 80 LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

89 Visa sektor på kartan En sektor kan placeras ut på kartan genom att du: högerklickar på insats och väljer ny sektor, detta öppnar LUPPs dialog Ny sektor med aktuell insats förvald högerklickar på en skadeplats och väljer ny sektor, detta öppnar LUPPs dialog Ny sektor med aktuell insats förvald klickar och drar ut en sektor ifrån lagerpanelens flik Att placera sid. 85. högerklickar på den plats på karta du vill placera sektorn och väljer sektorn i listan under menyvalet Placera här. klickar och drar ut en sektor ifrån Pågående verksamhet i LUPPs Verksamhetsöversikt. klickar på knappen Placera på kartan i sektorns dialog Egenskaper och klickar på kartan. klickar på knappen Ange manuellt i sektorns dialog Egenskaper och skriver in koordinaterna Insatsöversikt Du kan välja att visa en översikt över en viss insats. I insatsöversikten visas samma skadeplatsstruktur som i Verksamhetsöversikten i LUPP. Den enda interaktion du kan göra med objekten är att hitta dem på kartan sid. 61 och öppna deras Egenskaper. Resterande funktionalitet, exempelvis skapa nya objekt och tilldela enheter, ska du göra i LUPPs verksamhetsöversikt. Du visar insatsöversikten genom att högerklicka på insatsen på kartan eller i lagerpanelen och välja Visa insatsöversikt. Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 81

90 Du stänger insatsöversikten genom att klicka på krysset i det övre, högra hörnet av översiktsfönstret eller genom att högerklicka på samma sätt som du gjorde för att visa insatsöversikten och klicka på menyalternativet igen för att dölja översikten på insatsen Lagerpanel: LUPP på fliken Kartlager I RIB Karta finns lagerhantering för att du ska kunna välja vad som ska visas på kartan. För att göra detta finns en lagerpanel sid. 20 med två flikar: Kartlager och Att placera sid LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

91 Fliken Kartlager innehåller tre delar: LUPP Mina lager sid. 22 Bakgrundskarta sid. 26 Här beskrivs bara LUPP-gruppen. Om du vill läsa om Mina lager och Bakgrundskarta kan du klicka på länkarna ovan. Lagergruppen LUPP innehåller: Positionerade stationer ifrån LUPPs enhetsregister Positionerade enheter ifrån LUPPs verksamhetsöversikt Mappar för varje pågående insatser i LUPPs verksamhetsöversikt o Spårlinjer sid. 84 för eventuella enheter som kopplats till insatsen o Eventuellt kopplat lager ifrån Spridning Luft sid. 100 o Eventuellt kopplade rit-lager sid. 87 o Övriga importerade och kopplade lager sid. 87 I mappen Stationer samlas samtliga positionerade stationer ifrån LUPP. Detta gäller också fiktiva stationer. Genom att dölja gruppen döljs samtliga positionerade stationer på kartan. Gruppen för stationer kan fällas ner ytterligare för att visa de enskilda stationerna. Du kan söka fram stationen på kartan genom Hitta på kartan sid. 61 och öppna dess egenskaper genom att högerklicka på dem. Det finns också en mapp som heter Enheter. Genom att dölja mappen döljs samtliga positionerade enheter på kartan. Gruppen för enheter kan fällas ner ytterligare för att visa de enskilda enheterna. Du kan söka fram enheterna på kartan genom Hitta på kartan sid. 61 och öppna dess egenskaper genom att högerklicka på dem. Här finns också en tredje typ av mapp, så kallade Insatsmappar. Insatsmappar skapas per automatik utifrån vad som finns i LUPPs verksamhetsöversikt. Varje pågående insats får en mapp med insatsens namn, det vill säga när en ny insats skapas i LUPP så skapas motsvarande grupp/mapp upp i kartan. Du kan inte själv ändra namn på insatsgrupperna, eventuella namnändringar måste göras i LUPP och återspeglas sedan i RIB Karta. Du kan söka fram insatsen på kartan genom Hitta på kartan sid. 61 och öppna dess egenskaper genom att högerklicka på den. Insatsmapparna har initialt inga lager under sig. Lagren som ligger i mapparna skapas av dig som användare och kopplas sedan till en insats. Dessa lager benämns kopplade lager sid. 87. Du eller andra användare av LUPP och RIB Karta kan skapa lager som är kopplade till en insats och då av intresse för alla användare inom samma ledningssystem. LUPP är grunden i kommunikationen mellan installationer av RIB Karta. Om inte LUPP är installerat och startat kan inte information delas mellan olika installationer. Detta gör också att information ifrån LUPP per automatik kommer att vara gemensamt för hela ledningssystemet. Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 83

92 Om en enhet kopplas till en insats så tillkommer också möjlighet att visa spårlinjer sid. 84 för enheterna. För mer information om hur lagerhanteringen i RIB Karta fungerar, se Om lagerhantering sid Koppla LUPP-enhet till GPS Genom att ansluta en GPS till datorn så kan du koppla ihop denna med en enhet och därigenom låta alla användare av samma LUPP-databas se var enheten befinner sig. Det är möjligt att ansluta till en extern GPS-puck, en inbyggd GPS samt den från och med Windows 7 införda Positionering och andra sensorer. Hur får man då detta att fungera? Först måste du se till att du har en GPS. Det kan vara en extern GPS-puck, en inbyggd GPS eller den från och med Windows 7 införda Positionering och andra sensorer. I Arkiv > Inställningar, fliken GPS så aktiverar du koppling till GPS och ställer in vilken GPS som LUPP ska hämta positionen från. Själva kopplingen till LUPP-enhet hanteras i LUPP-dialogen Egenskaper för enhet vilken kan öppnas både från LUPP och från RIB Karta. Alla koordinater sparas alltid för alla enheter som är kopplade till en insats. Visa spårningslinjer för att se var enhet befunnit sig Det är möjligt att visa ett spår med punkter sammanbundna med linjer på positioner där enheter har befunnit sig. Se Spårlinjer för LUPP-enhet sid Spårningslinjer för LUPP-enhet Det är möjligt att visa ett spår med punkter sammanbundna med linjer på positioner där enheter har befunnit sig. Spårningslinjerna har inte något att göra med hur enheten har förflyttats. Du kan alltså visa spårningslinjer oavsett om enheten förflyttats med hjälp av GPS, Aurorapositionering eller manuell förflyttning. Det finns två sätt att starta/stänga spåren per enhet: Högerklick på enhet som är kopplade till LUPP-insats i lagerpanelen och menyvalet Visa spårningslinjer. Högerklick i kartan på en enhet som är kopplad till en insats (om enheten ej är kopplad till insats är alternativet inaktivt) och menyvalet Visa spårningslinjer. Alla koordinater sparas alltid för alla enheter som är kopplade till en insats. 84 LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

93 En enhet som visas på kartan finns alltid representerad under LUPP/Enheter. Under insatsen finns en representation av spårlinjer för alla enheter som är eller har varit kopplade till insatsen. Olika färger visas för de olika enheternas spår. Du kan inte välja färg utan RIB Karta tilldelar unik färg utifrån en palett. Efter omstart av RIB Karta så återställs spårningslinjerna för enheter så att inga enheter visar spårningslinjer. Du kan dock välja att visa tidigare spårlinjer igen genom att klicka i kryssrutan för enheten under gruppen Spårlinjer. Om du vill återställa spårlinjerna och börja från början igen så kan du högerklicka på enheten under Spårlinjer och välja menyvalet Återställ spårningslinjer Lagerpanel: LUPP på fliken Att placera Denna flik syns endast om LUPP är startat på datorn. Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 85

94 Här listas de LUPP-objekt som ännu inte fått en position på kartan. Alla objekt visas med ikon och namn. De grupperas utefter vilken insats de tillhör. Sist i listan finns enheter, stationer och tillfälliga resurser. Om du att låter musen vila över ett objekt i denna lista visas mer information, exempelvis vilken insats objektet hör till. Du kan dra ut ett objekt härifrån och släppa på kartan för att positionera det. Om alla objekt har en position på kartan är denna lista tom. Genom att högerklicka på objekten kan du öppna dialogen Egenskaper från LUPP. 86 LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

95 21.7. Dela geografisk information genom LUPP Det finns flera olika sätt att dela med sig av det du ser på kartan genom att använda LUPP Koppla lager till insats Om LUPP är startat på datorn kan du koppla lager till en insats i LUPP. Detta innebär att andra användare inom samma ledningssystem i LUPP kan se och använda lagren. Du kan koppla: Ritlager sid. 22 Spridningsplym ifrån Spridning Luft sid. 100 Lagret blir gemensamt när det kopplas till en insats på samma sätt som all annan information, exempelvis en dagboksanteckning, blir gemensam när det skapas i LUPP informationen har ett större värde om alla som jobbar med insatsen har tillgång till den. När kan lager kopplas? Du eller andra användare av LUPP och RIB Karta kan skapa lager som är kopplade till en insats och då av intresse för alla användare inom samma ledningssystem. LUPP är grunden i kommunikationen mellan installationer av RIB Karta. Om inte LUPP är startat på din dator så kan du inte dela information på detta sätt. Detta gör också att information ifrån LUPP per automatik kommer att vara gemensamt för hela ledningssystemet. Du kan koppla lager som innehåller ritade objekt sid. 35 och spridningsplym ifrån Spridning Luft sid. 100 till insatser. Undantaget är lager som innehåller importerat väderdata, bilder, WMS-lager eller shape-lager de kan inte delas ut eftersom de riskerar att bli för stora. Hur kan lager kopplas? Du skapar exempelvis ett nytt lager och ritar en markering. För att koppla det till en insats gör du på något av följande sätt: Klickar och drar lagret så att det hamnar under rätt insatsgrupp i lagergruppen LUPP. Högerklickar på det lagret du vill koppla och välja menyalternativet Koppla till insats Markerar lagret och klickar på knappen Koppla till insats i lagergruppen Mina lager. Om du väljer att koppla ett lager genom att klicka på knappen eller genom högerklicksmenyn visas en dialog i vilken du får välja vilken insats lagret ska kopplas till. Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 87

96 Vad händer när ett lager kopplas? När du väljer att koppla ett lager till en insats skapas en anteckning i LUPP fönstret Ny dagboksanteckning från LUPP visas. Klockslag, signatur och funktion är förifyllt och insats är vald. I fältet Anteckning står [Typ av lager och dess namn] kopplat, [datum och tid]. Du kan ta bort, ändra eller lägga till denna text. Minst ett tecken dock vara ifyllt i fältet. Om du väljer avbryt kommer kopplingen av lagret att avbrytas. Det är möjligt att kopplade flera lager med samma namn (exempelvis Ritlager 1 ) till en och samma insats. Om du kopplar ett lager till en insatsmapp det där redan finns ett kopplat lager med samma namn, möts får du en fråga om du vill fortsätta ändå eller byta namn på lagret för att sedan koppla det. Vad kan göras med ett kopplat lager? Alla som ser lagret kan ändra i det oavsett vem som initialt skapade eller delade ut det. När det gäller ändringar av kopplade lager är det den senaste ändringen som gäller. Om uppkopplingen försvinner och två användare ändrar i samma lager är det den senaste ändringen som slår igenom. Även kopplade lager kan låsas för att undvika att ändringar görs i dem av misstag högerklicka på lagret och välj Lås lager. Om ett lager är låst så kan det inte editeras eller gömma/visas. Alla användare som ser lagret kan låsa upp det. 88 LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

97 Arbeta med kopplade lager i lagergruppen LUPP Du kan göra nästan samma saker med kopplade lager som du kan med ritlager under Mina lager, men med några undantag. Se Arbeta med lager i Mina lager sid. 23 för mer information om vad du kan göra och vilka undantag som finns. När det gäller de kopplade lagren kan du också byta insats som ett lager är kopplat till genom att klicka och dra eller välja alternativ vid högerklick Kopplade lager ifrån Spridning Luft Genom att koppla beräknade lager ifrån Spridning Luft ges möjligheten att visualisera beräknade resultat för andra användare av LUPP samt att spara förutsättningarna för beräknade resultat i LUPPs databas. För mer information, se Koppla spridningsplym till insats sid LUPP: Bifoga kartbild till anteckning Du kan bifoga en skärmbild från RIB Karta till en dagboksanteckning genom klick på knappen Bifoga kartvy till dagbok som finns i LUPPs verktygsfält och i LUPP-menyn. Det öppnar dialogen för Ny anteckning ifrån LUPP med markerad kartvy bifogad som bilaga. Skriv bara en text och klicka OK så finns bilden i dagboken. Du kan också bifoga en skärmbild till en anteckning genom klick på Bifoga kartbild som finns i LUPPs dialog Ny anteckning. Samma funktion finns i dialogerna för Lägesrapport och Beslut. Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 89

98 En meny med miniatyrer av kartvyerna fälls ner när du klickar på knappen. Du kan bifoga en eller flera bilder genom att klicka i kryssrutan eller på miniatyren och sedan klicka på knappen Bifoga markerade kartbilder. Om RIB Karta inte är startad på datorn så är Bifoga kartbild inaktiv i LUPP och om RIB Karta inte är installerad så syns ej knappen LUPP: Bifoga spridningsberäkning till dagbok Genom LUPP-menyn eller LUPPs verktygsfält kan du snabbt och enkelt spara förutsättningarna för det beräknade resultatet ifrån Spridning Luft som en dagboksanteckning i LUPP, se Spridning Luft och LUPP: Bifoga spridningsberäkning till dagbok sid Muspekare över LUPP-objekt Om du har musen över de objekt som listas nedan så visas information om dem i informationspanelen sid. 27: 1. Insats med en skadeplats sid Insats med flera skadeplatser sid Enhet sid Ledningsplats sid Brytpunkt sid LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta

99 6. Sektor sid Station sid Högerklick på LUPP-objekt På insats: Genom att högerklicka på en insats kan du skapa ny anteckning, lägesrapport och beslut. Dialogerna från LUPP öppnas då med den aktuella insatsen förvald. Du kan också skapa nya underobjekt till insatsen, så som brytpunkt och sektor. Även då öppnas dialogerna från LUPP med den aktuella insatsen förvald. Ingen position är dock ifylld eftersom exempelvis brytpunkten inte befinner sig på exakt samma position som insatsen. Du kan också öppna insatsöversikten sid. 81 för insatsen och dess egenskaper. Version 1.2 (april 2013) Hjälp om RIB Karta LUPP och RIB Karta 91

100 På skadeplats: Om insatsen har flera skadeplatser kan du högerklicka på en skadeplats för att skapa ny anteckning, lägesrapport och beslut. Dialogerna från LUPP öppnas då med den aktuella insatsen förvald. Du kan också skapa nya underobjekt till insatsen: ny sektor och ledningsplats. Då öppnas dialogerna från LUPP med den aktuella insatsen eller skadeplatsen förvald. Ingen position är dock ifylld eftersom exempelvis brytpunkten inte befinner sig på exakt samma position som skadeplatsen. 92 LUPP och RIB Karta Version 1.2 (april 2013) Hjälp om RIB Karta
