Ny 30 kv markkabelanslutning mellan stationen i Lilla Ekerås och Furuby vindkraftpark

Transkript

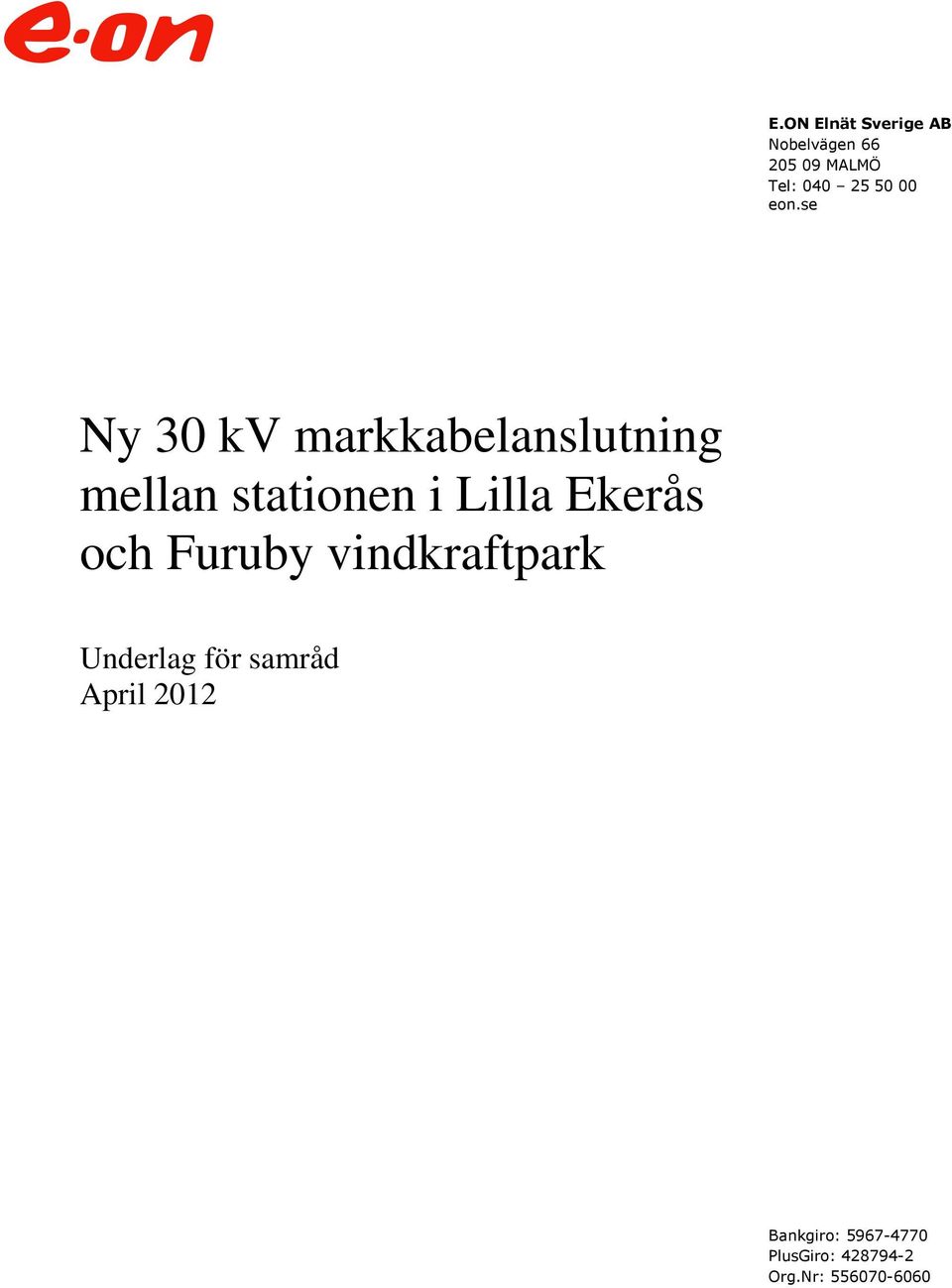

1 E.ON Elnät Sverige AB Nobelvägen MALMÖ Tel: eon.se Ny 30 kv markkabelanslutning mellan stationen i Lilla Ekerås och Furuby vindkraftpark Underlag för samråd April 2012 Bankgiro: PlusGiro: Org.Nr:

2 Projektorganisation E.ON Elnät Sverige AB Malmö Webb: Rejlers Ingenjörer AB Box Stockholm Webb: Samrådsunderlaget har upprättats av Fredrik Nystrand och Greta Lindberg, Rejlers Ingenjörer AB Iillustrationer och kartor har tagits fram av Rejlers Ingenjörer AB och E.ON Elnät Sverige AB Översiktskartan, Terrängkartan och Fastighetskartan används med tillstånd från Lantmäteriverket: Lantmäteriet MS2006/02876

3 Innehållsförteckning 1 Inledning Bakgrund Lagstiftning Genomförande av samråd Lokalisering, omfattning och utformning Studerade alternativ Avfärdade alternativ Alternativa tekniker Nollalternativ Beskrivning av berörda intressen Landskapsbild Markanvändning, bebyggelse och planer Naturmiljö Kulturmiljö Friluftsliv Infrastruktur Boendemiljö, hälsa och säkerhet Konsekvensbedömning Bilagor Bilaga 1. Karta över alternativa stråk Bilaga 2. Karta över intressen Länsstyrelsen Bilaga 3. Karta över intressen Fornminnesregistret Bilaga 4. Karta över intressen Skogsstyrelsen

4 1 Inledning 1.1 Bakgrund E.ON Elnät Sverige AB (nedan E.ON Elnät) avser ansöka om nätkoncession för linje för nya 30 kv markkablar mellan stationen i Lilla Ekerås och Furuby i Växjö, Lessebo och Uppvidinge kommuner, Kronobergs län. HS Kraft AB har ansökt om tillstånd att få uppföra och driva en vindkraftpark om 11 verk öster om Furuby. För att vindkraftparken ska kunna leverera ut el behövs en anslutning till det överliggande elnätet. E.ON Elnät har fått i uppdrag att bygga och driva denna anslutning. Denna rapport utgör underlag för samråd inför ansökan om nätkoncession för linje. Ansökan samt en miljökonsekvensbeskrivning (MKB) kommer att upprättas och lämnas in till Energimarknadsinspektionen efter att samråd med samtliga berörda parter har genomförts. Syftet med samrådet är att i ett tidigt skede informera om den planerade ledningen för att ansluta Furubys vindkraftpark. Samrådet är en möjlighet för berörda parter att komma med synpunkter, ställa frågor och få insyn i den planerade verksamheten. 1.2 Lagstiftning I en ansökan om nätkoncession för linje ska det enligt ellagen (1997:857) ingå en MKB. Samrådsförfarandet och kraven på MKB sker i enlighet med vad som föreskrivs i 6 kap. miljöbalken (1998:808). Ansökan om nätkoncession för linje prövas av Energimarknadsinspektionen. Nätkoncession meddelas i regel för en tidsperiod om 40 år. För att få nyttja del av annans fastighet för ledningsändamål krävs en rättighet. De typer av rättigheter E.ON Elnät tillämpar utgörs av servitutsavtal eller ledningsrätt. 1.3 Genomförande av samråd Samråd med berörda fastighetsägare, Länsstyrelsen i Kronobergs län, Växjö kommun, Lessebo kommun, Uppvidinge kommun, övriga myndigheter och särskilt berörda sker genom utskick av detta samrådsunderlag. Ärendet 2

5 kommer även att kungöras i lokala tidningar och information om projektet finns tillgängligt på E.ON:s hemsida ( 1.4 Lokalisering, omfattning och utformning De planerade kablarna lokaliseras till ett område norr om Hovmantorp på gränsen mellan Växjö, Lessebo och Uppvidinge kommuner i Kronobergs län. Kablarna förläggs huvudsakligen längs befintliga vägar i skogsmark, se karta i figur 1. Figur 1. Översikt. Röda och lila markeringar visar alternativa stråk. Efter genomfört samråd kommer E.ON Elnät att påbörja projektering av ledningen inom det stråk som bedöms som mest lämpligt. Den nya ledningen förläggs som två markkablar. Kablarna kommer i första hand att förläggas längs med befintliga vägar genom schaktning vilket innebär att en kabelgrav grävs i vilken kablarna placeras. Om stora block eller berg finns i den planerade kabelsträckningen kan det bli nödvändigt att spränga för att kunna förlägga kablarna. Tryckning eller styrd borrning kommer om möjligt att användas vid känsliga passager som större vägar och vattendrag. Vid tryckning drivs ett rör fram horisontellt under marken. Styrd borrning innebär att kabelrör borras ner i marken under det känsliga området. Båda metoderna lämnar 3

6 markytan oberörd inom det passerade området. Den påverkan som uppstår är de schakt som måste göras vid ändarna av rören. Om inte tryckning eller borrning är möjlig vi passage av vattendrag kan en metod där stålrör läggs i ytterkant på vägbanan användas. Denna metod går att använda på mindre väg där passagen av vattendrag sker över vägtrummor. 2 Studerade alternativ Två huvudstråk har studerats för den nya ledningen. Båda alternativen utgår från stationen i Lilla Ekerås. De alternativa stråken illustreras i karta i bilaga 1. Stråk 1 utgår från stationen i Lilla Ekerås norrut längs Länsväg 840. Efter ca 1,5 km viker stråket av västerut mot motorbanan. Stråket passerar därefter norr om motorbanan vidare västerut längs mindre vägar till Klackarholmen. Vid Klackarholmen viker kabelstråket av norrut och följer vägen ca 6 km till den planerade vindkraftparken. Stråk 2 utgår från stationen i Lilla Ekerås norrut längs Länsväg 840 förbi Bergdala och vidare norrut längs Länsväg 841. En km norr om Björkelund viker stråket av västerut längs den enskilda vägen till den planerade vindkraftparken. 2.1 Avfärdade alternativ Ett tidigare alternativ som studerats är att från stationen i Lilla Ekerås vika av söderut till Riksväg 25 och följa denna västerut till Torsholm. Vid Torsholm viker stråket av norrut längs enskilda vägar till den planerade vindkraftparken. Terrängen norr om Riksväg 25 är bitvis sank med inslag av myrar och bitvis mycket blockrik. Hela området kring Riksväg 25 faller inom skyddsområde för vattentäkt. Detta i kombination med risken för stora störningar längs väg 25 vid byggnation och framtida underhåll gör att E.ON bedömer detta alternativ som svårgenomförbart. 4

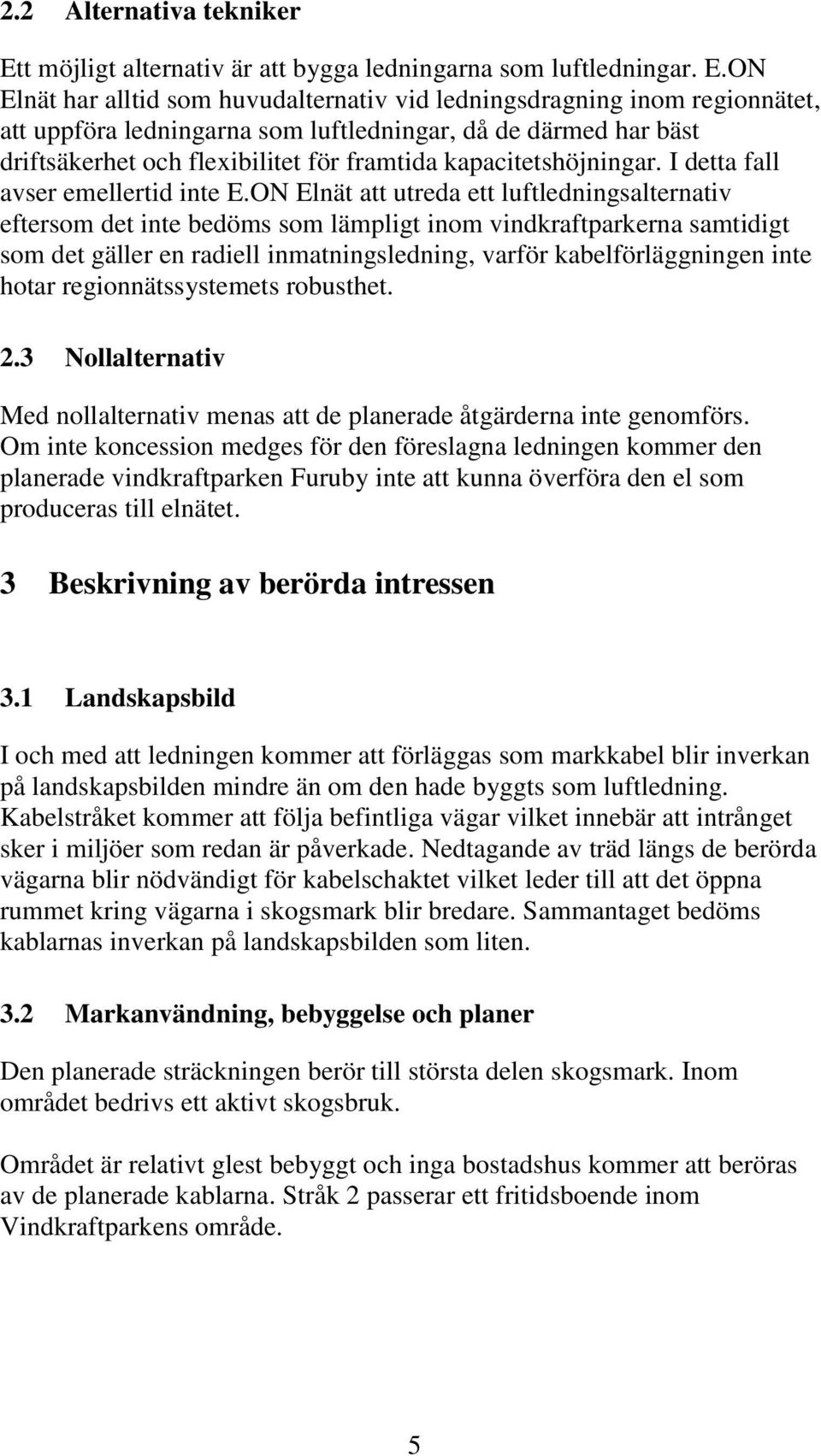

7 2.2 Alternativa tekniker Ett möjligt alternativ är att bygga ledningarna som luftledningar. E.ON Elnät har alltid som huvudalternativ vid ledningsdragning inom regionnätet, att uppföra ledningarna som luftledningar, då de därmed har bäst driftsäkerhet och flexibilitet för framtida kapacitetshöjningar. I detta fall avser emellertid inte E.ON Elnät att utreda ett luftledningsalternativ eftersom det inte bedöms som lämpligt inom vindkraftparkerna samtidigt som det gäller en radiell inmatningsledning, varför kabelförläggningen inte hotar regionnätssystemets robusthet. 2.3 Nollalternativ Med nollalternativ menas att de planerade åtgärderna inte genomförs. Om inte koncession medges för den föreslagna ledningen kommer den planerade vindkraftparken Furuby inte att kunna överföra den el som produceras till elnätet. 3 Beskrivning av berörda intressen 3.1 Landskapsbild I och med att ledningen kommer att förläggas som markkabel blir inverkan på landskapsbilden mindre än om den hade byggts som luftledning. Kabelstråket kommer att följa befintliga vägar vilket innebär att intrånget sker i miljöer som redan är påverkade. Nedtagande av träd längs de berörda vägarna blir nödvändigt för kabelschaktet vilket leder till att det öppna rummet kring vägarna i skogsmark blir bredare. Sammantaget bedöms kablarnas inverkan på landskapsbilden som liten. 3.2 Markanvändning, bebyggelse och planer Den planerade sträckningen berör till största delen skogsmark. Inom området bedrivs ett aktivt skogsbruk. Området är relativt glest bebyggt och inga bostadshus kommer att beröras av de planerade kablarna. Stråk 2 passerar ett fritidsboende inom Vindkraftparkens område. 5

8 De alternativa kabelstråken berör följande översiktsplaner: Översiktsplan för Lessebo kommun 2010, Antagen Översiktsplan för Växjö kommun, Antagen Översiktsplan för Uppvidinge kommun , Antagen Naturmiljö Inga områden av riksintresse för naturvården berörs av de utredda alternativen. Stråk 1 berör två områden som omfattas av Våtmarksinventeringen, Fibbleån (04F9C04, klass 2) och en våtmark vid Lilla Fridhem (04F9B01, klass 3). Ståk 1 berör två nyckelbiotoper kring Fibbleån, 04Fc10 och 04Fc11. Nyckelbiotoperna karaktäriseras av en naturlig skogsbäck. Vid Bergdala berör Stråk 2 ett område med potentiellt förorenad mark, ett kulturprogram, ett naturvårdsprogram (61-1, klass 3) och ett område upptaget i våtmarksinventeringen (05F0C02). Våtmarken är belägen ca 50 meter väster om vägen. Vid Björneke berör Stråk 2 ett område som är upptaget i Ängs- och betesmarksinventeringen (224-GcG) samt ett naturvårdsprogram (50-60). Vidare berörs tre nyckelbiotoper vid Björneke (05F0c05, 05F0b04 och 05F0c04). I Björneke berörs även ett område som omfattas av naturvårdsavtal (FID 101). Längre norrut passerar Stråk 2 tre områden som är upptagna i Våtmarksinventeringen: Söder om Åkamåla (05F0C04, Klass3), Väster om Bille Sjö 805F0C06, Klass2) och Nordost om Ekedal (05F0B03, Klass 4). Sydväst om Bille sjö passerar Stråk 2 genom ett område som omfattas av ett naturvårdsprogram (159, Klass2). Stråk 2 korsar Fibbleån söder om Bille sjö. I detta område är bäcken med dess åmiljö klassad som ett naturvärde (FID 3012). Stråk 2 berör även Björksjöbäcken som omfattas vattenförrättning. Båda stråken berör flertalet sumpskogar i området, se karta i 6

9 bilaga Kulturmiljö Inga av de utredda alternativen berör riksintresse för kulturmiljövården. Objekt i de alternativa ledningsstråkens närhet som finns registrerade i Riksantikvarieämbetets (RAÄ) fornminnesregister har identifierats och listas i tabell 1 samt redovisas på karta i bilaga 3. Stråk 1 berör sex fasta fornar och 11 övriga ar. Stråk 2 berör fem fasta fornar och 12 övriga ar. RAÄ nr/id Fornstyp Beskrivning Stråk Hovmantorp 100:1 Fast forn Fossil åker 1 Hovmantorp 672 Övrig kulturhistorisk Skogsbruksar 1 Hovmantorp 218:1 Fast forn Tjärdal/tjärgrop 1 Hovmantorp 220:1 Övrig kulturhistorisk Röjningsröseområde 1 Hovmantorp 217:1 Fast forn Röjningsröseområde 1 Furuby 204 Fast forn Röjningsröseområde 1 Furuby 208 Fast forn Röjningsröseområde 1 Fururby 205 Fast forn Röjningsröseområde 1 Fururby 386 Övrig kulturhistorisk Kolningsanläggning 1 Furuby 389 Övrig kulturhistorisk Område med 1 skogsbruksar Furuby 388 Övrig kulturhistorisk Område med 1 skogsbruksar Furuby 293 Övrig kulturhistorisk Lägenhetsbebyggelse, torp 1 Furuby 193 Övrig kulturhistorisk Lägenhetsbebyggelse, torp 1 Furuby 191 Övrig kulturhistorisk Lägenhetsbebyggelse, torp 1 Furuby 939 Övrig kulturhistorisk Område med 1 skogsbruksar Furuby 940 Övrig kulturhistorisk Röjningsröseområde 1 Furuby 190 Övrig kulturhistorisk Lägenhetsbebyggelse, torp 1 Hovmantorp 100:1 Fast forn Fossil åker 2 7

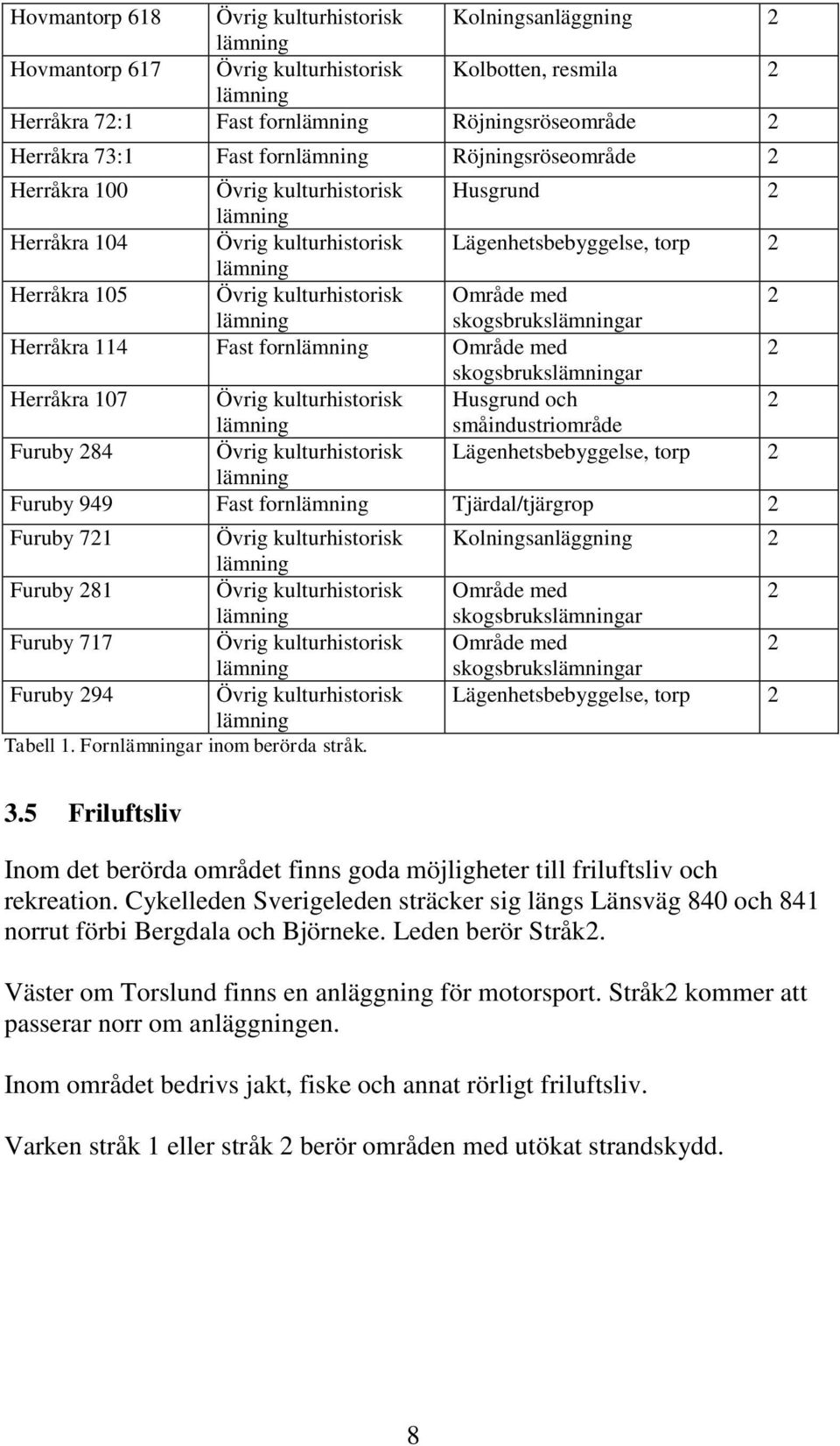

10 Hovmantorp 618 Övrig kulturhistorisk Kolningsanläggning 2 Hovmantorp 617 Övrig kulturhistorisk Kolbotten, resmila 2 Herråkra 72:1 Fast forn Röjningsröseområde 2 Herråkra 73:1 Fast forn Röjningsröseområde 2 Herråkra 100 Övrig kulturhistorisk Husgrund 2 Herråkra 104 Övrig kulturhistorisk Lägenhetsbebyggelse, torp 2 Herråkra 105 Övrig kulturhistorisk Område med 2 skogsbruksar Herråkra 114 Fast forn Område med 2 skogsbruksar Herråkra 107 Övrig kulturhistorisk Husgrund och 2 småindustriområde Furuby 284 Övrig kulturhistorisk Lägenhetsbebyggelse, torp 2 Furuby 949 Fast forn Tjärdal/tjärgrop 2 Furuby 721 Övrig kulturhistorisk Kolningsanläggning 2 Furuby 281 Övrig kulturhistorisk Område med 2 skogsbruksar Furuby 717 Övrig kulturhistorisk Område med 2 skogsbruksar Furuby 294 Övrig kulturhistorisk Lägenhetsbebyggelse, torp 2 Tabell 1. Fornar inom berörda stråk. 3.5 Friluftsliv Inom det berörda området finns goda möjligheter till friluftsliv och rekreation. Cykelleden Sverigeleden sträcker sig längs Länsväg 840 och 841 norrut förbi Bergdala och Björneke. Leden berör Stråk2. Väster om Torslund finns en anläggning för motorsport. Stråk2 kommer att passerar norr om anläggningen. Inom området bedrivs jakt, fiske och annat rörligt friluftsliv. Varken stråk 1 eller stråk 2 berör områden med utökat strandskydd. 8

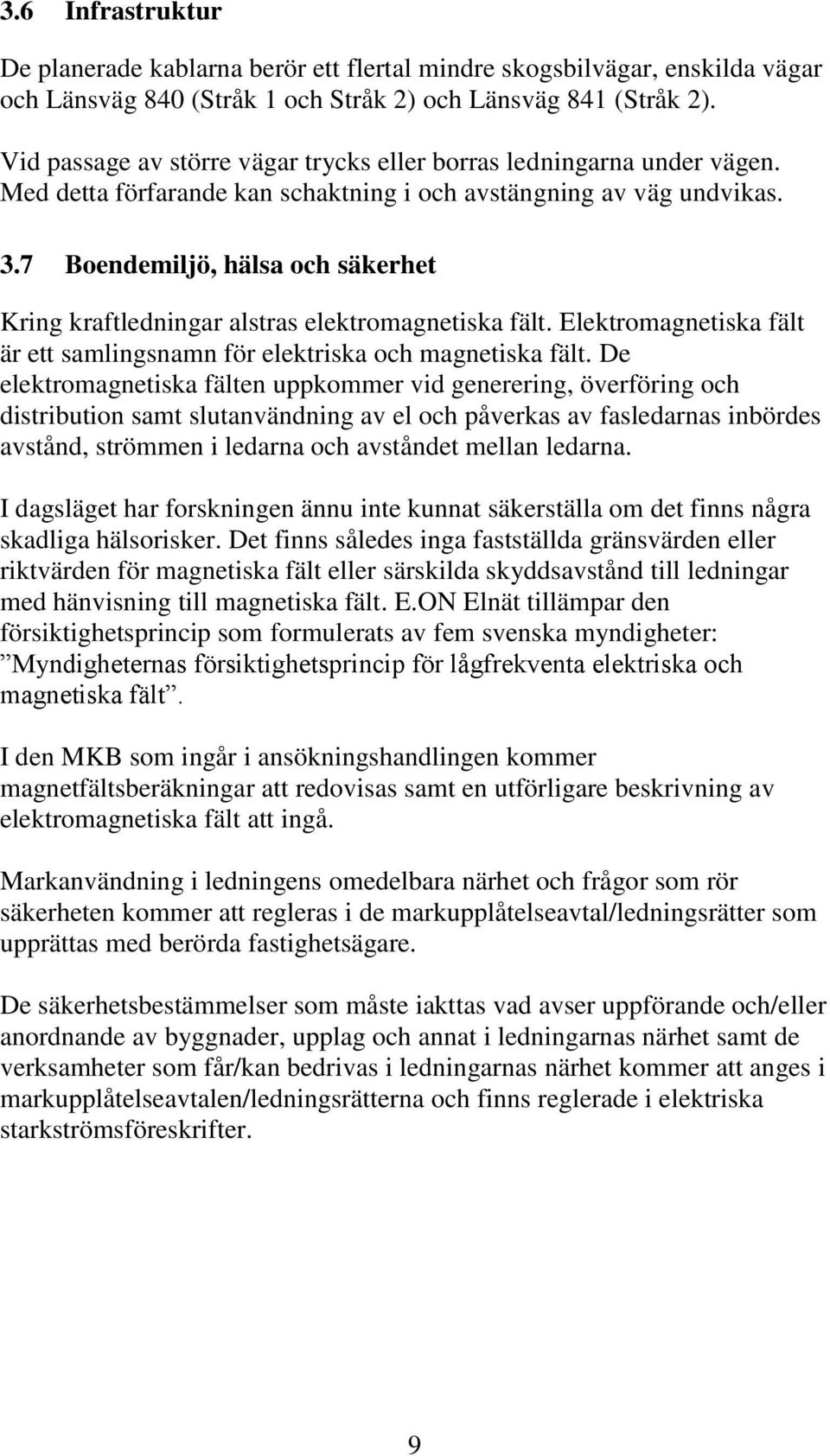

11 3.6 Infrastruktur De planerade kablarna berör ett flertal mindre skogsbilvägar, enskilda vägar och Länsväg 840 (Stråk 1 och Stråk 2) och Länsväg 841 (Stråk 2). Vid passage av större vägar trycks eller borras ledningarna under vägen. Med detta förfarande kan schaktning i och avstängning av väg undvikas. 3.7 Boendemiljö, hälsa och säkerhet Kring kraftledningar alstras elektromagnetiska fält. Elektromagnetiska fält är ett samlingsnamn för elektriska och magnetiska fält. De elektromagnetiska fälten uppkommer vid generering, överföring och distribution samt slutanvändning av el och påverkas av fasledarnas inbördes avstånd, strömmen i ledarna och avståndet mellan ledarna. I dagsläget har forskningen ännu inte kunnat säkerställa om det finns några skadliga hälsorisker. Det finns således inga fastställda gränsvärden eller riktvärden för magnetiska fält eller särskilda skyddsavstånd till ledningar med hänvisning till magnetiska fält. E.ON Elnät tillämpar den försiktighetsprincip som formulerats av fem svenska myndigheter: Myndigheternas försiktighetsprincip för lågfrekventa elektriska och magnetiska fält. I den MKB som ingår i ansökningshandlingen kommer magnetfältsberäkningar att redovisas samt en utförligare beskrivning av elektromagnetiska fält att ingå. Markanvändning i ledningens omedelbara närhet och frågor som rör säkerheten kommer att regleras i de markupplåtelseavtal/ledningsrätter som upprättas med berörda fastighetsägare. De säkerhetsbestämmelser som måste iakttas vad avser uppförande och/eller anordnande av byggnader, upplag och annat i ledningarnas närhet samt de verksamheter som får/kan bedrivas i ledningarnas närhet kommer att anges i markupplåtelseavtalen/ledningsrätterna och finns reglerade i elektriska starkströmsföreskrifter. 9

12 4 Konsekvensbedömning Ledningen kommer till största delen att sträcka sig genom skogsmark och förläggas bredvid befintliga skogsbilvägar. Eftersom ledningen förläggs med markkablar bedöms påverkan på landskapsbilden bli obetydlig. Påverkan på berörda naturintressen bedöms som liten då kablarna förläggs i anslutning till befintliga vägar på stora delar av sträckan. Vid passage av allmänna vägar trycks ledningen under vägen eller borras under med styrd borrning. Kontakt kommer att tas med Trafikverket för samråd om bästa korsningsmetod och vilka försiktighetsåtgärder som bör vidtas. Passage av de bäckar som berörs kommer att om möjligt ske i befintlig vägkant så att ingrepp i vattenmiljön kan undvikas. Hänsyn kommer att tas till de intressen som finns inom området för att minska risken för skador. Erforderliga tillstånd och dispenser kommer att sökas innan arbetena påbörjas. Bestämmelserna i lagen (1988:950) om kulturminnen m.m. beaktas för att inte negativt påverka fornar och fornsområden. Tillstånd kommer att sökas ifall det behövs. Sammantaget bedömer E.ON Elnät att den planerade ledningen medför små konsekvenser. 10
