Planerad 40 kv kraftledning vid Rala i Hallsbergs kommun

Transkript

1 E.ON Elnät Sverige A Nobelvägen MALMÖ Tel: eon.se Planerad 40 kv kraftledning vid Rala i Hallsbergs kommun Underlag för samråd December 2011 ankgiro: PlusGiro: Org.Nr:

2 Projektorganisation E.ON Elnät Sverige A Malmö Webb: ÅF Industry A ox Helsingborg Webb: Rapporten har upprättats av Janna orgshed och Mattias Montelin, ÅF Industry A

3 Innehållsförteckning 1 Administrativa uppgifter Inledning akgrund Metodik eskrivning av anläggningen Områdesbeskrivning Ledningssträckningar och utformning Teknik erörda intresseområden Drift och underhåll eskrivning av berörda intressen samt konsekvensbedömning Vattenmiljö Övrigt Infrastruktur ebyggelse och planförhållanden Elektromagnetiska fält Anläggningsskedet...12 ilaga 1 Intresseområden

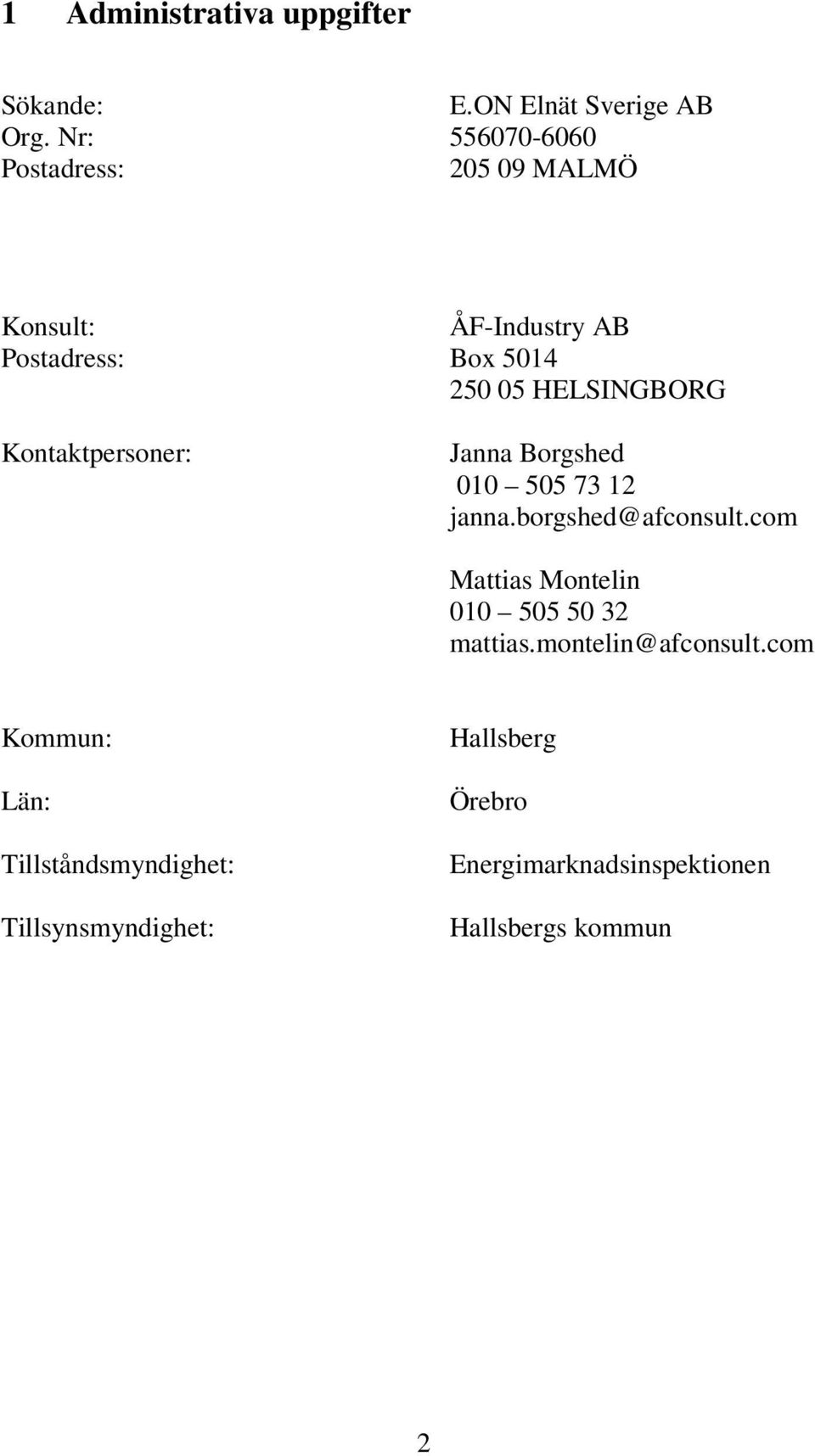

4 1 Administrativa uppgifter Sökande: E.ON Elnät Sverige A Org. Nr: Postadress: MALMÖ Konsult: ÅF-Industry A Postadress: ox HELSINGORG Kontaktpersoner: Janna orgshed janna.borgshed@afconsult.com Mattias Montelin mattias.montelin@afconsult.com Kommun: Län: Tillståndsmyndighet: Tillsynsmyndighet: Hallsberg Örebro Energimarknadsinspektionen Hallsbergs kommun 2

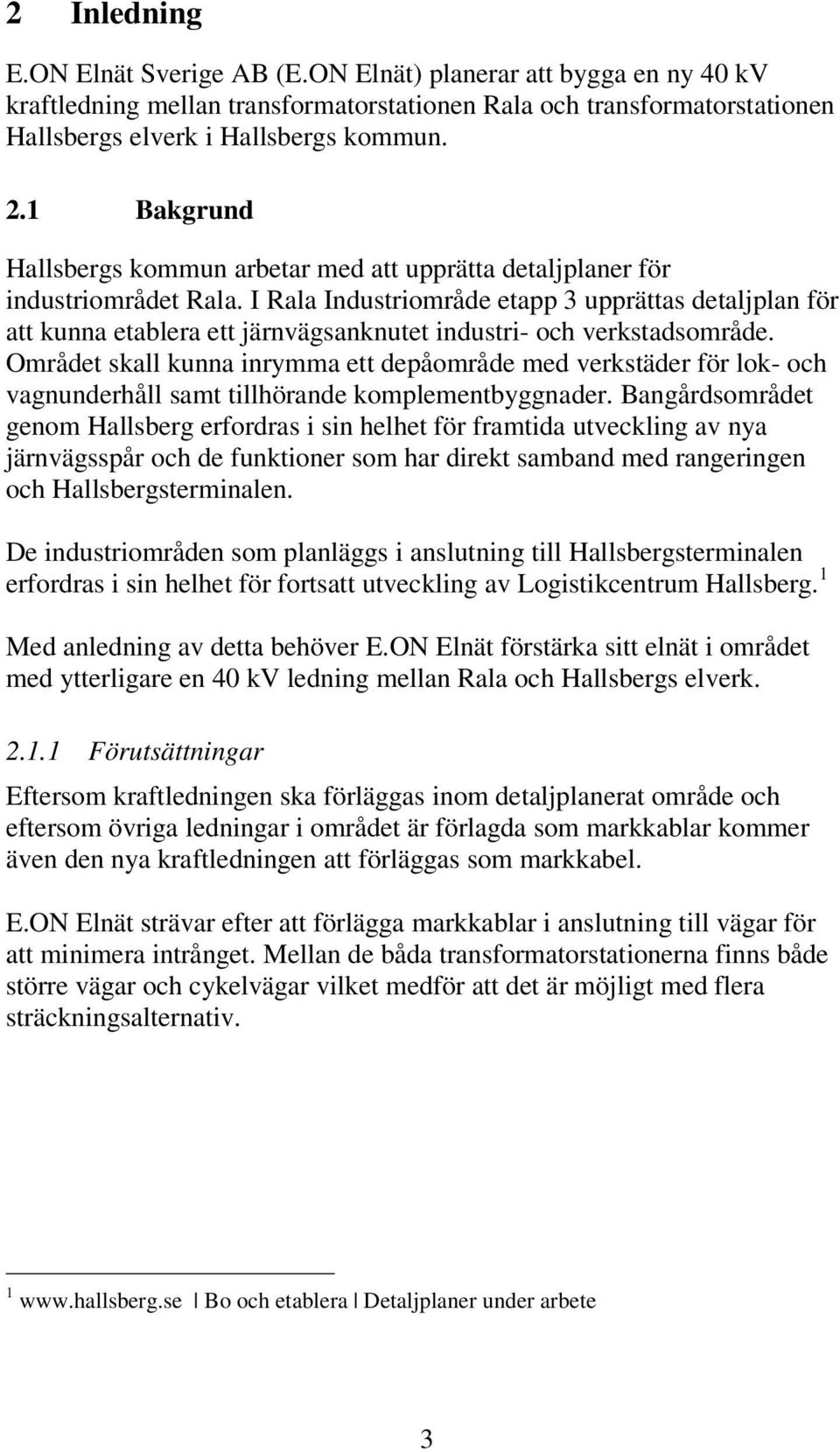

5 2 Inledning E.ON Elnät Sverige A (E.ON Elnät) planerar att bygga en ny 40 kv kraftledning mellan transformatorstationen Rala och transformatorstationen Hallsbergs elverk i Hallsbergs kommun. 2.1 akgrund Hallsbergs kommun arbetar med att upprätta detaljplaner för industriområdet Rala. I Rala Industriområde etapp 3 upprättas detaljplan för att kunna etablera ett järnvägsanknutet industri- och verkstadsområde. Området skall kunna inrymma ett depåområde med verkstäder för lok- och vagnunderhåll samt tillhörande komplementbyggnader. angårdsområdet genom Hallsberg erfordras i sin helhet för framtida utveckling av nya järnvägsspår och de funktioner som har direkt samband med rangeringen och Hallsbergsterminalen. De industriområden som planläggs i anslutning till Hallsbergsterminalen erfordras i sin helhet för fortsatt utveckling av Logistikcentrum Hallsberg. 1 Med anledning av detta behöver E.ON Elnät förstärka sitt elnät i området med ytterligare en 40 kv ledning mellan Rala och Hallsbergs elverk Förutsättningar Eftersom kraftledningen ska förläggas inom detaljplanerat område och eftersom övriga ledningar i området är förlagda som markkablar kommer även den nya kraftledningen att förläggas som markkabel. E.ON Elnät strävar efter att förlägga markkablar i anslutning till vägar för att minimera intrånget. Mellan de båda transformatorstationerna finns både större vägar och cykelvägar vilket medför att det är möjligt med flera sträckningsalternativ. 1 o och etablera Detaljplaner under arbete 3

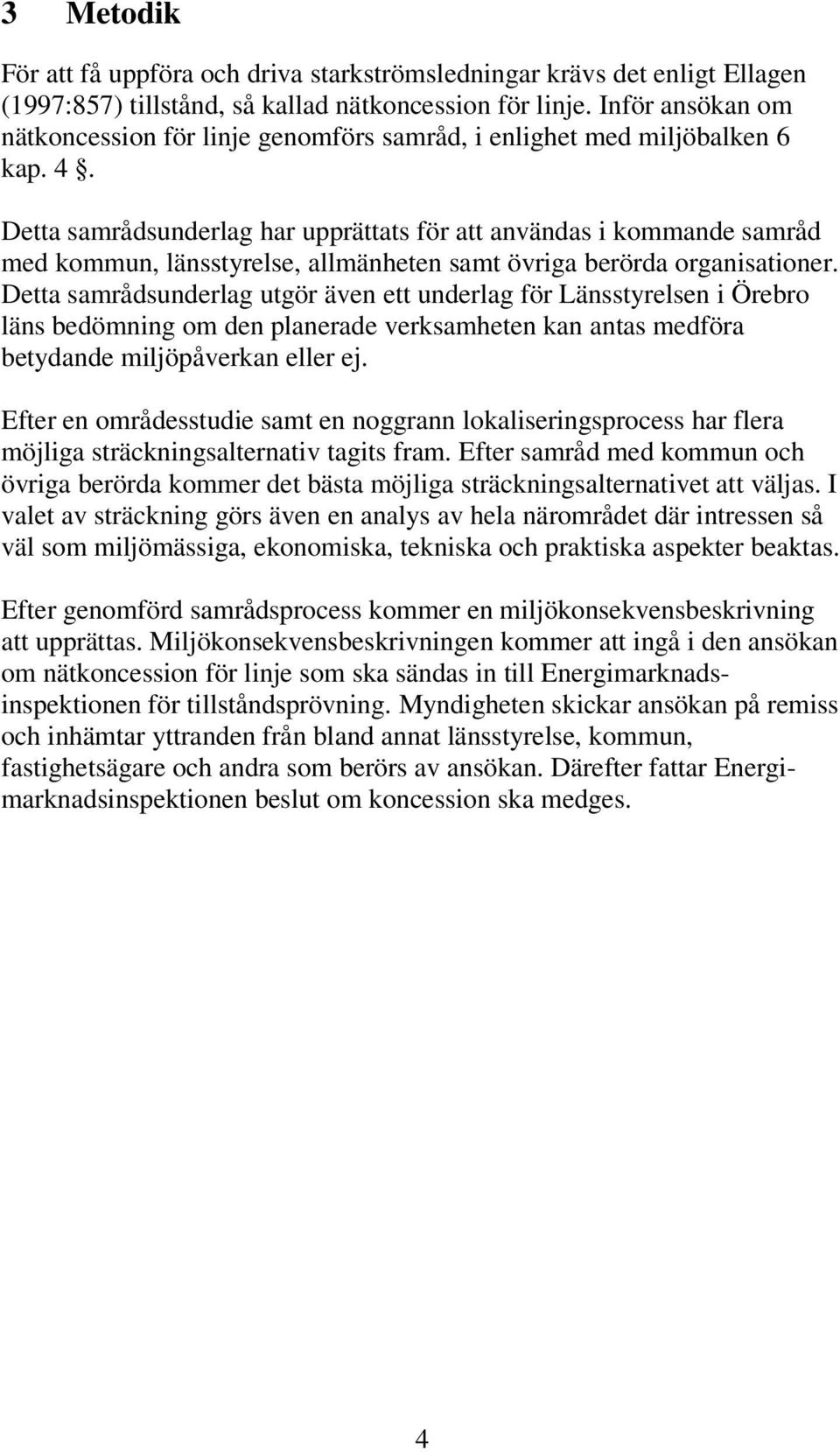

6 3 Metodik För att få uppföra och driva starkströmsledningar krävs det enligt Ellagen (1997:857) tillstånd, så kallad nätkoncession för linje. Inför ansökan om nätkoncession för linje genomförs samråd, i enlighet med miljöbalken 6 kap. 4. Detta samrådsunderlag har upprättats för att användas i kommande samråd med kommun, länsstyrelse, allmänheten samt övriga berörda organisationer. Detta samrådsunderlag utgör även ett underlag för Länsstyrelsen i Örebro läns bedömning om den planerade verksamheten kan antas medföra betydande miljöpåverkan eller ej. Efter en områdesstudie samt en noggrann lokaliseringsprocess har flera möjliga sträckningsalternativ tagits fram. Efter samråd med kommun och övriga berörda kommer det bästa möjliga sträckningsalternativet att väljas. I valet av sträckning görs även en analys av hela närområdet där intressen så väl som miljömässiga, ekonomiska, tekniska och praktiska aspekter beaktas. Efter genomförd samrådsprocess kommer en miljökonsekvensbeskrivning att upprättas. Miljökonsekvensbeskrivningen kommer att ingå i den ansökan om nätkoncession för linje som ska sändas in till Energimarknadsinspektionen för tillståndsprövning. Myndigheten skickar ansökan på remiss och inhämtar yttranden från bland annat länsstyrelse, kommun, fastighetsägare och andra som berörs av ansökan. Därefter fattar Energimarknadsinspektionen beslut om koncession ska medges. 4

7 4 eskrivning av anläggningen 4.1 Områdesbeskrivning Ledningen kommer att förläggas i stadsmiljö och inom detaljplanerat område, se figur Ledningssträckningar och utformning E.ON Elnät har för avsikt att anlägga den nya 40 kv kraftledningen som markkabel. Alternativa sträckningsförslag för en ny 40 kv markkabel framgår av kartan i figur 1. Sträckningsalternativen är parallella med befintliga vägar. Markkabeln kommer i stor utsträckning att förläggas i grönytorna som finns i anslutning till vägarna. 4.3 Teknik Det svenska elnätet är ett s.k. 3-fassystem för växelström. Det innebär att vi i våra hushåll använder oss av 3 faser och att alla kraftledningar därmed också har 3 faser. För en markförlagd kabel avtar magnetfälten mycket snabbare med avståndet från kabeln jämfört med magnetfältet från en luftledning. Det är dock svårare att lokalisera och reparera fel som uppkommer på markförlagda kablar, varför de används huvudsakligen på kortare sträckor och i tät bebyggelse där det inte går att bygga luftledningar. Markförläggning av kabel innebär markarbeten såsom schaktning, kabeldragning och markåterfyllning. Vid störningskänsliga passager såsom större vägar kan tillämpning av så kallad schaktfri förläggning med hjälp av styrd borrning bli aktuellt. 5

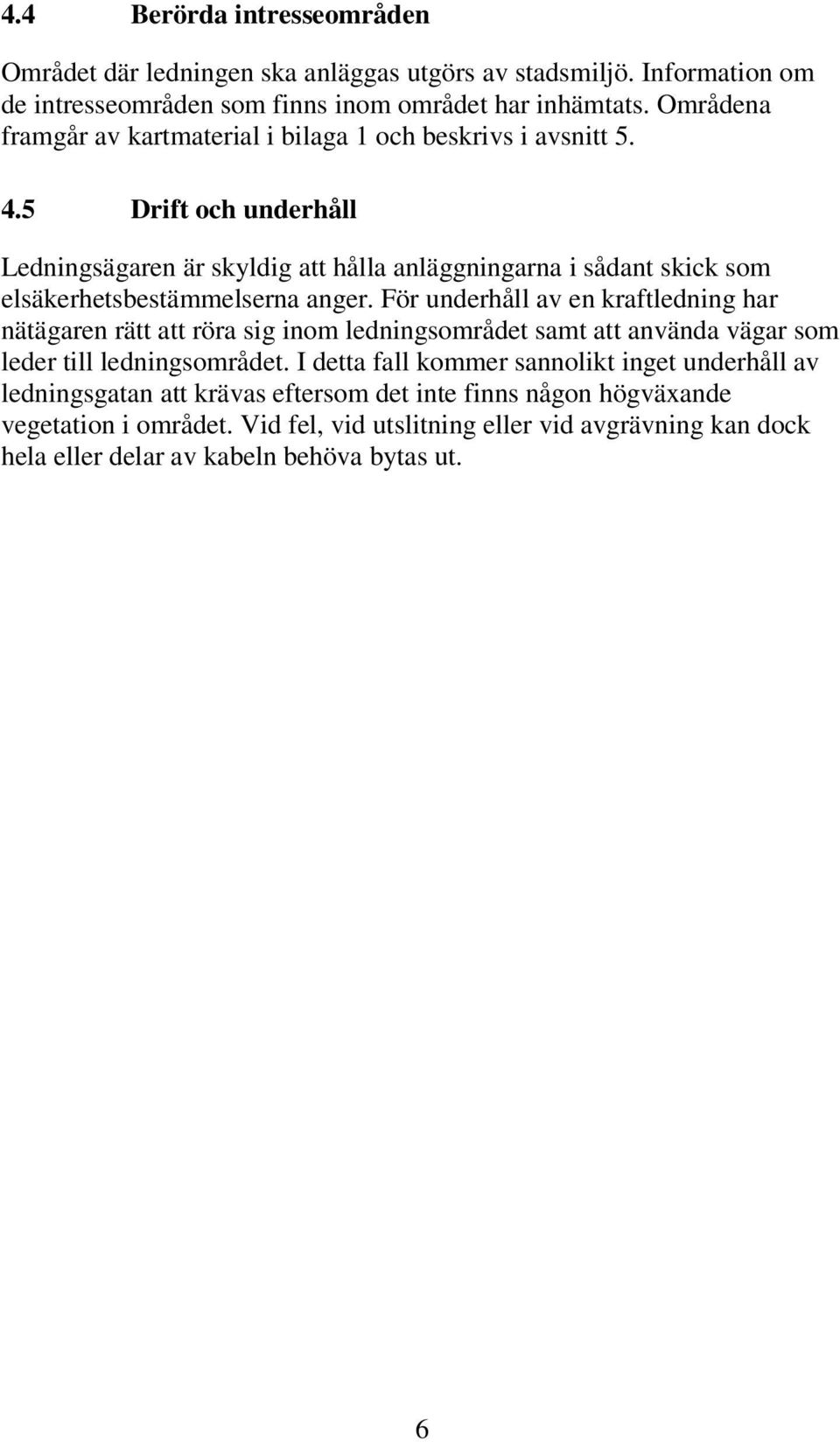

8 4.4 erörda intresseområden Området där ledningen ska anläggas utgörs av stadsmiljö. Information om de intresseområden som finns inom området har inhämtats. Områdena framgår av kartmaterial i bilaga 1 och beskrivs i avsnitt Drift och underhåll Ledningsägaren är skyldig att hålla anläggningarna i sådant skick som elsäkerhetsbestämmelserna anger. För underhåll av en kraftledning har nätägaren rätt att röra sig inom ledningsområdet samt att använda vägar som leder till ledningsområdet. I detta fall kommer sannolikt inget underhåll av ledningsgatan att krävas eftersom det inte finns någon högväxande vegetation i området. Vid fel, vid utslitning eller vid avgrävning kan dock hela eller delar av kabeln behöva bytas ut. 6

9 Figur 1 Karta som visar alternativa sträckningar 7

10 5 eskrivning av berörda intressen samt konsekvensbedömning De konsekvenser som kraftledningsprojektet bedöms medföra på kända intresseområden beskrivs översiktligt nedan. När det gäller intresseområden har digitalt material hämtats från Länsstyrelsen, Skogsstyrelsen och Riksantikvarieämbetet. Information om bebyggelse har hämtats från fastighetskartan och information om utbyggnadsplaner har erhållits från kommunen. De intresseområden som kommer att beröras av projektet framgår av kartmaterial i bilaga 1. Intresseområdena beskrivs nedan tillsammans med de konsekvenser som projektet bedöms medföra. 5.1 Vattenmiljö Följande vattenmiljöintressen kommer att beröras av den planerade ledningen: Markavvattning Avrinningsområde eskrivning Området för markavvattning har benämningen Ralakärrens vattenavledningsföretag. Ralakärren utdikades och avvattnades i början av 1900-talet för att få tillgång till odlingsbar mark. Avrinningsområde Ralaån är ett sammanhängande markområde, som avgränsas av vattendelare, vilket bestäms av landskapets topografi och där ytvattenavrinningen har en huvudriktning. Allt avrinnande vatten samlas i en punkt, t.ex. sjöutlopp eller vattendragsmynning. Området bedöms ha en hög skyddsnivå och är ett delavrinningsområde som tillhör huvudområdet Norrström Konsekvensbedömning Planerad markkabel bedöms inte motverka syftet med markavvattning eller syftet med avrinningsområde. 8

11 5.2 Övrigt Följande intresseområde befinner sig i anslutning till sträckningsalternativ 1. Förorenade områden eskrivning De två områdena som sträckningsalternativ 1 ligger i anslutning till är OKQ8 Samzeliigatan, drivmedelshantering och Rejmes A (Verkstad) bilvårdsanläggning, bilverkstad samt åkerier, se figur Konsekvensbedömning Om den valda lokaliseringen av ledningen kräver att schaktning sker i förorenat område kommer uppgrävda massor att omhändertas enligt gällande regler. 5.3 Infrastruktur Den planerade ledningen kommer att beröra Samzeliigatan och Hyttgatan. Strax väster om transformatorstationen har kommunen för avsikt att ersätta gatukorsningen Samzeliigatan-Hardemovägen med en rondell. För att möjliggöra detta kommer E.ON Elnät att flytta två andra markkablar. Figur 2 Foto som visar Samzeliigatan norrut, där de båda förorenade områdena är lokaliserade 9

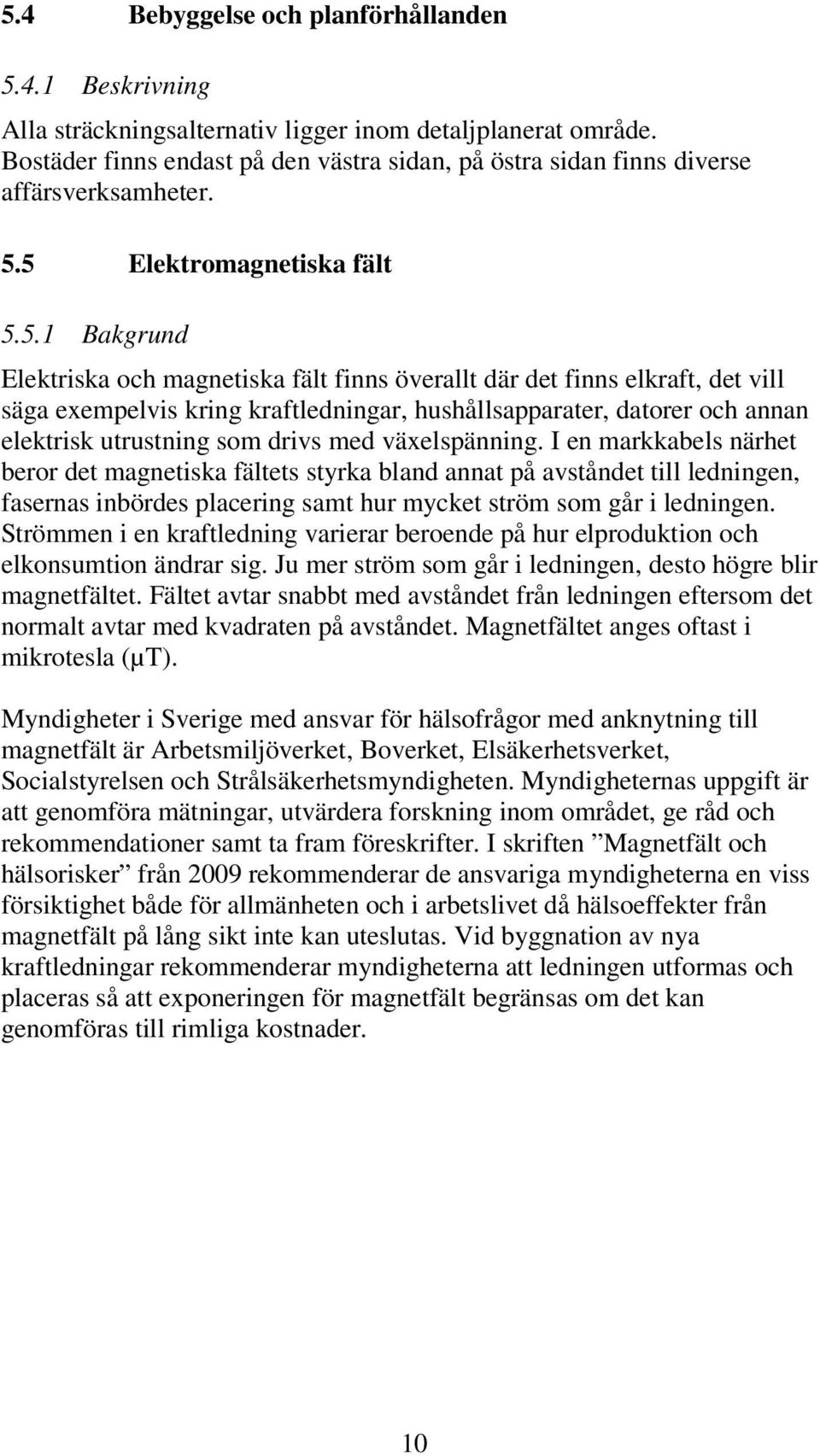

12 5.4 ebyggelse och planförhållanden eskrivning Alla sträckningsalternativ ligger inom detaljplanerat område. ostäder finns endast på den västra sidan, på östra sidan finns diverse affärsverksamheter. 5.5 Elektromagnetiska fält akgrund Elektriska och magnetiska fält finns överallt där det finns elkraft, det vill säga exempelvis kring kraftledningar, hushållsapparater, datorer och annan elektrisk utrustning som drivs med växelspänning. I en markkabels närhet beror det magnetiska fältets styrka bland annat på avståndet till ledningen, fasernas inbördes placering samt hur mycket ström som går i ledningen. Strömmen i en kraftledning varierar beroende på hur elproduktion och elkonsumtion ändrar sig. Ju mer ström som går i ledningen, desto högre blir magnetfältet. Fältet avtar snabbt med avståndet från ledningen eftersom det normalt avtar med kvadraten på avståndet. Magnetfältet anges oftast i mikrotesla (µt). Myndigheter i Sverige med ansvar för hälsofrågor med anknytning till magnetfält är Arbetsmiljöverket, overket, Elsäkerhetsverket, Socialstyrelsen och Strålsäkerhetsmyndigheten. Myndigheternas uppgift är att genomföra mätningar, utvärdera forskning inom området, ge råd och rekommendationer samt ta fram föreskrifter. I skriften Magnetfält och hälsorisker från 2009 rekommenderar de ansvariga myndigheterna en viss försiktighet både för allmänheten och i arbetslivet då hälsoeffekter från magnetfält på lång sikt inte kan uteslutas. Vid byggnation av nya kraftledningar rekommenderar myndigheterna att ledningen utformas och placeras så att exponeringen för magnetfält begränsas om det kan genomföras till rimliga kostnader. 10

13 5.5.2 Aktuella magnetfält E.ON Elnät har gjort en preliminär beräkning över det magnetfält som kommer att alstras av 40 kv ledningen. Till grund för beräkningarna ligger ett antagande om ett förväntat årsmedelvärde på strömmen i ledningen. Det beräknade magnetfältet för den planerade markkabeln visas i diagrammet i figur 3. Figur 3 Magnetfält för planerad 40 kv markkabel eräkningar som visar det samlade magnetfältet från den aktuella ledningen och andra parallella ledningar kommer att presenteras i den kommande miljökonsekvensbeskrivningen. 11

14 5.6 Anläggningsskedet efintliga vägstrukturer att nyttjas i anläggningsskedet. De arbetsmaskiner som används vid byggnadsarbetet kommer att orsaka buller och vissa vibrationer. Eventuellt kommer mindre trafikstörningar att uppkomma i samband med anläggningsarbetet. Korsning av Samzeliigatan kommer att ske genom styrd borrning för att minska påverkan på trafiken. Eventuellt kommer även styrd borrning användas för korsning av andra vägar, beroende på vilken sträckning som kommer att väljas. 12

15 ilaga 1 Sträckningsförslag för 40 kv markkabel, Hallsberg - Rala, Örebro län ilaga 1 Intressekarta akgrundskarta Lantmäteriet MS 2006/02876 RALA Skydd vattentäkt (extern) Markavvattning Avrinningsområden Förorenade områden 2 1 Transformatorstationer Sträckningsförslag för planerad 40 kv markkabel 1: Översikt 0 ² Skala A4 Kartblad 1: F, 10F Sign JA 100 Datum Ref sys 200 m RT90 2.5g V Uppdrag nr
