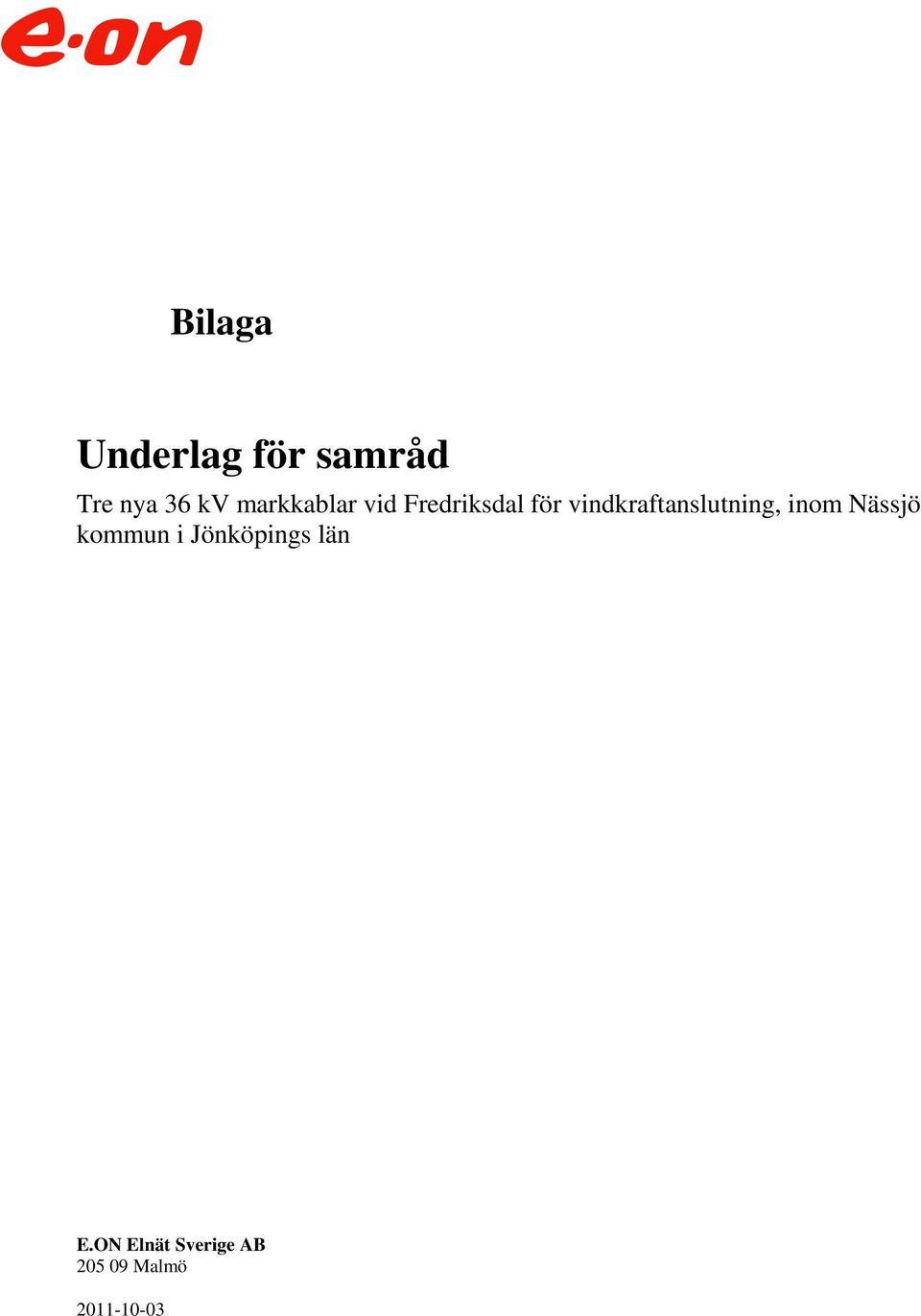

1 Bilaga Underlag för samråd Tre nya 36 kv markkablar vid Fredriksdal för vindkraftanslutning, inom Nässjö kommun i Jönköpings län E.ON Elnät Sverige AB Malmö

2 Titel Utgivare Konsulter Underlag för samråd Tre nya 36 kv markkablar vid Fredriksdal för vindkraftanslutning, inom Nässjö kommun i Jönköpings län E.ON Elnät Sverige AB Mia Westerberg och Anders Ohlsson, ÅF Industry AB Datum (10)

3 Innehållsförteckning 1 Inledning Bakgrund Lokalisering, omfattning och utformning Utformning Teknisk utformning Alternativ teknisk utformning Sträckningsalternativ Utredningsområde Stråkalternativ Miljökonsekvenser Intresseområden Stråk Stråk 1a Stråk 1b Stråk 1c Bebyggelse Översiktlig konsekvensbedömning Påverkan vid byggnation och underhållsarbete Kabelförläggningens påverkan på landskap, natur- och kulturmiljö Magnetfält... 9 Bilagor 1. Karta över utredningsområde och stråkalternativ 2a. Karta över utredningsområde och stråk samt berörda och närliggande intresseområden avseende vattenmiljö. 2b. Karta över utredningsområde och stråk samt berörda och närliggande intresseområden avseende naturmiljö. 2c. Karta över utredningsområde och stråk samt berörda och närliggande intresseområden avseende kulturmiljö och övriga intresseområden. 3(10)

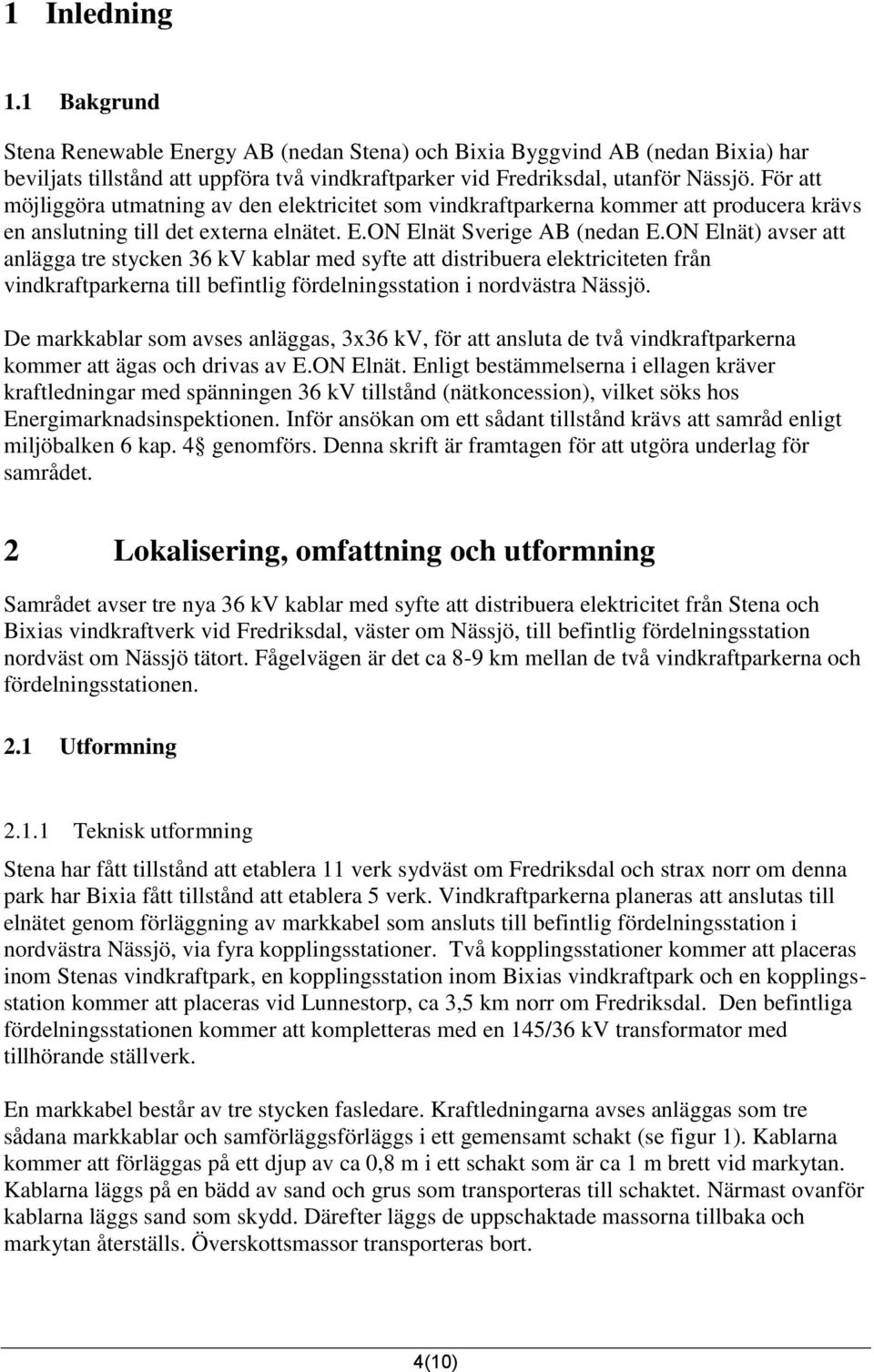

4 1 Inledning 1.1 Bakgrund Stena Renewable Energy AB (nedan Stena) och Bixia Byggvind AB (nedan Bixia) har beviljats tillstånd att uppföra två vindkraftparker vid Fredriksdal, utanför Nässjö. För att möjliggöra utmatning av den elektricitet som vindkraftparkerna kommer att producera krävs en anslutning till det externa elnätet. E.ON Elnät Sverige AB (nedan E.ON Elnät) avser att anlägga tre stycken 36 kv kablar med syfte att distribuera elektriciteten från vindkraftparkerna till befintlig fördelningsstation i nordvästra Nässjö. De markkablar som avses anläggas, 3x36 kv, för att ansluta de två vindkraftparkerna kommer att ägas och drivas av E.ON Elnät. Enligt bestämmelserna i ellagen kräver kraftledningar med spänningen 36 kv tillstånd (nätkoncession), vilket söks hos Energimarknadsinspektionen. Inför ansökan om ett sådant tillstånd krävs att samråd enligt miljöbalken 6 kap. 4 genomförs. Denna skrift är framtagen för att utgöra underlag för samrådet. 2 Lokalisering, omfattning och utformning Samrådet avser tre nya 36 kv kablar med syfte att distribuera elektricitet från Stena och Bixias vindkraftverk vid Fredriksdal, väster om Nässjö, till befintlig fördelningsstation nordväst om Nässjö tätort. Fågelvägen är det ca 8-9 km mellan de två vindkraftparkerna och fördelningsstationen. 2.1 Utformning Teknisk utformning Stena har fått tillstånd att etablera 11 verk sydväst om Fredriksdal och strax norr om denna park har Bixia fått tillstånd att etablera 5 verk. Vindkraftparkerna planeras att anslutas till elnätet genom förläggning av markkabel som ansluts till befintlig fördelningsstation i nordvästra Nässjö, via fyra kopplingsstationer. Två kopplingsstationer kommer att placeras inom Stenas vindkraftpark, en kopplingsstation inom Bixias vindkraftpark och en kopplingsstation kommer att placeras vid Lunnestorp, ca 3,5 km norr om Fredriksdal. Den befintliga fördelningsstationen kommer att kompletteras med en 145/36 kv transformator med tillhörande ställverk. En markkabel består av tre stycken fasledare. Kraftledningarna avses anläggas som tre sådana markkablar och samförläggsförläggs i ett gemensamt schakt (se figur 1). Kablarna kommer att förläggas på ett djup av ca 0,8 m i ett schakt som är ca 1 m brett vid markytan. Kablarna läggs på en bädd av sand och grus som transporteras till schaktet. Närmast ovanför kablarna läggs sand som skydd. Därefter läggs de uppschaktade massorna tillbaka och markytan återställs. Överskottsmassor transporteras bort. 4(10)

5 Figur 1 Principskiss av ett kabelschakt i genomskärning. Det svarta strecket ovanför kablarna utgör kabelskydd. Skissen är inte skalenlig. Figuren är hämtad från EBR KJ 41:09 (Svensk Energi) och har anpassats efter aktuellt projekt Alternativ teknisk utformning E.ON Elnät har alltid som huvudalternativ vid ledningsdragning inom regionnätet, att uppföra ledningarna som luftledningar, då de därmed har bäst driftsäkerhet och flexibilitet för framtida kapacitetshöjningar. I detta fall avser emellertid inte E.ON Elnät att utreda ett luftledningsalternativ eftersom det inte bedöms som lämpligt inom vindkraftparkerna samtidigt som det gäller en radiell inmatningsledning, varför kabelförläggningen inte hotar regionnätssystemets robusthet. Bakgrunden till detta är att luftledningar ut skogsägarnas synvinkel innebär ett stort intrång då ledningarna måste utföras trädsäkra. Mot denna bakgrund bedöms möjligheten till frivilliga uppgörelser vid ett luftledningsalternativ som begränsande, vilket skulle riskera att försena hela vindkraftprojektet. Mellan kopplingsstationerna och Nässjö transformatorstation skulle det av drift- och överföringsskäl dessutom behövas två parallella luftledningar, vilket skapar ett stort markintrång. Vidare krävs under alla förhållanden markkabel, den sista sträckan, för att nå anslutningspunkten i Nässjö. 2.2 Sträckningsalternativ Samrådet avser såväl utredningsområde som alternativa stråk för de nya kablarna. När samrådet är genomfört kommer E.ON Elnät Sverige AB att utvärdera alternativen och påbörja detaljprojektering inom det stråk som verkar intrångsmässigt och tekniskt mest lämpligt. Om det under samrådet framkommer synpunkter som gör att mindre avvikelser från stråkens utbredning anses motiverat kan sådana avvikelser komma att göras Utredningsområde Ett utredningsområde har avgränsats inom vilket det bedöms vara möjligt att anlägga en ny kraftledning som ska ansluta vindkraftparkerna till befintlig fördelningsstation, se karta i 5(10)

6 bilaga 1. Utredningsområdet har studerats utifrån bl.a. infrastruktur och natur- och kulturmiljöintressen. Utredningsområdets avgränsning österut består av fördelningsstationens läge och västerut av vindkraftparkernas läge. I norra delen av utredningsområdet avgränsar Törsbosjön och i söder dels skyddsområdet för vattentäkt och område med naturreservat, dels Fredriksdalasjön. Att gå utanför detta område bedöms ge en omotiverat lång kabelsträcka Stråkalternativ Inom utredningsområdet har ett huvudstråk med sammanlagt tre anslutningsmöjligheter (1a, 1b respektive 1c) definierats som möjliga för de nya kablarna, se karta i bilaga 1. Stråkens utbredning följer i huvudsak befintlig infrastruktur i landskapet med syfte att minimera påverkan på skogsbruk samt underlätta förläggnings- samt eventuellt framtida reparationsarbete. Både stråk 1 och 1c överlappar området i nordvästra Nässjö där fördelningsstationen är lokaliserad. Stråk 1 följer länsväg 852 västerut fram till Lunnestorp. Vid Lunnestorp delas stråket och en del fortsätter västerut förbi Lunnestorp i en dryg kilometer innan det viker ner mot område där två av Bixias vindkraftverk avses placeras. Den andra delen av stråk 1 följer länsväg 854 söderut mot Hallhult. Vid Hallhult viker stråket av västerut och följer en mindre väg. Stråket delas upp vid Tapplarp och viker dels av söderut och följer en mindre väg i ca 3,5 km mot Stenas vindkraftpark. Två kopplingsstationer avses placeras längs denna väg. Vid Tapplarp följer stråk 1 även vägen mot Göstorp, där en kopplingsstation avses planeras inom Bixias vindkraftpark. Stråk 1a är ett delstråk som kan kombineras med stråk 1 och delar av stråk 1b och 1c. Stråket följer länsväg 843 strax norr om Kansjön samt täcker in området kring sjön. Stråk 1a täcker in område med avsedd placering av kopplingsstationen vid Göstorp. Stråk 1b är ett delstråk som kan kombineras med stråk 1, 1a samt 1c. Strax söder om Gransäng viker stråket av söderut som en avgrening från stråk 1. Stråket följer en mindre väg mot Havrida och från Havrida västerut mot Hallhult. Från fördelningsstationen i nordvästra Nässjö följer stråk 1c Västrabyvägen söderut och Fredriksdalsvägen/Samhällsvägen (länsväg 836) västerut mot Fredriksdal. Knappt 1,5 km norr om Fredriksdal viker stråket av västerut och möter stråk 1b. Möjligheten finns att kombinera stråk 1c med delar av stråk 1+1b och eventuellt stråk 1a. 3 Miljökonsekvenser En genomgång av de natur-, vatten- och kulturmiljöintressen som är lokaliserade inom utredningsområdet respektive stråkalternativen har gjorts och digital information har inhämtats från Länsstyrelsen, Skogsstyrelsen och Riksantikvarieämbetets digitala kartdatabaser. Informationen har hanterats i ett geografiskt informationssystem (ArcGIS). Intresseområdenas utbredning framgår av kartor i bilaga 2a-c. 6(10)

7 De intresseområden som berörs av respektive stråkalternativ anges nedan. De konsekvenser som projektet får på respektive intresseområde kommer att beskrivas i den miljökonsekvensbeskrivning som tas fram för att bifogas ansökan om nätkoncession för linje för kablarna. 3.1 Intresseområden Stråk 1 Inom stråk 1 finns ett flertal intresseområden avseende vattenmiljö som berörs av stråket: biotopkarterade vattendragssträckor, biotopkarterade vattendragssträckor med information om närmiljön på höger respektive vänster sida, biotopkarterade vattendragssträckor med information om vattenbiotopen, biotopkarterade diken och biflöden, limniska nyckelbiotoper (sträckor), biotopkarterade broar, biotopkarterade vandringshinder, limniska nyckelbiotoper (punkter), naturvärde (vattendrag), område inom våtmarksinventering samt strandskydd. Stråk 1 berör intresseområden avseende naturmiljö med hotade arter, sumpskog samt område inom äng- och betesmarkinventering, äng- och hagmarksinventering och naturvårdsprogram. Stråket berör ett flertal kulturmiljöintresseområden avseende fornminnen (punkt-, linje- och områdesobjekt). Övriga intresseområden som stråket berör är: område av riksintresse för vindbruk respektive riksintresse för kommunikation (järnväg), område med industrimiljö, miljöfarlig verksamhet samt misstänkt förorenat område Stråk 1a Stråk 1a berör ett flertal intresseområden avseende vattenmiljö: riksintresse avseende Natura 2000 (Kansjön), biotopkarterade vattendragssträckor, biotopkarterade vattendragssträckor med information om vattenbiotopen, biotopkarterade diken och biflöden, biotopkarterade vattendragssträckor med information om närmiljön på höger respektive vänster sida, biotopkarterade broar, område med strandskydd, naturvärde (vattendrag) samt värdefulla vattensjöar natur. Inom stråk 1a finns följande intresseområden avseende naturmiljö: område inom äng- och betesmarksinventering, äng- och hagmarksinventering, naturvårdsprogram och hotade arter. Stråket berör ett fåtal kulturmiljöintresseområden avseende fornminnen (punkt- och områdesobjekt). Stråket berör område av riksintresse för vindbruk Stråk 1b Stråk 1b berör ett flertal intresseområden avseende vattenmiljö: biotopkarterade vattendragssträckor, biotopkarterade diken och biflöden, biotopkarterade vattendragssträckor med 7(10)

8 information om närmiljön på höger och vänster sida, biotopkarterade vattendragssträckor med information om vattenbiotopen, biotopkarterade broar, limniska nyckelbiotoper (sträckor), naturvärde (vattendrag) område inom våtmarksinventering och strandskydd. Stråk 1b berör följande intresseområden avseende naturmiljö: område inom äng- och betesmarksinventering, äng- och hagmarksinventering, sumpskog, naturvårdsprogram samt hotade arter. Stråket berör kulturmiljöintresseområden avseende fornminnen (punkt- och områdesobjekt). Stråket berör område av riksintresse för vindbruk samt misstänkt förorenat område Stråk 1c Inom stråk 1c finns ett flertal intresseområden avseende vattenmiljö som berörs av stråket: område av riksintresse för vattendrag, biotopkarterade vattendragssträckor, biotopkarterade vattendragssträckor med information om närmiljön på höger och vänster sida, biotopkarterade vattendragssträckor med information om vattenbiotopen, biotopkarterade broar, biotopkarterade vandringshinder, biotopkarterade diken och biflöden, limniska nyckelbiotoper (punkter och sträckor), naturvärde (vattendrag), område inom strandskydd samt våtmarksinventering. Stråket berör följande naturmiljöintressen: område inom sumpskog samt hotade arter. Stråk 1c berör ett fåtal kulturmiljöintresseområden avseende fornminnen (linje- och områdesobjekt). Övriga intresseområden som stråket berör är: område av riksintresse för vindbruk respektive kommunikation (järnväg), område med industrimiljö, miljöfarlig verksamhet samt misstänkt förorenat område Bebyggelse Ledningarna kommer i huvudsak att placeras utmed befintlig vägstruktur i glesbebyggt område. Spridd bebyggelse finns utmed vägarna. I de avtal som avses tecknas med fastighetsägare anges att avstånd till bebyggelse ska vara minst 5 m från kablarna. 4 Översiktlig konsekvensbedömning 4.1 Påverkan vid byggnation och underhållsarbete Anläggande av markkabel medför störningar främst till följd av de grävningsarbeten som krävs. Kablarna kommer i stor utsträckning att förläggas utmed vägar, vilket medför att framkomligheten kan komma att begränsas under förläggningsarbetet. Störningarna kommer vara tillfälliga och lokala. 8(10)

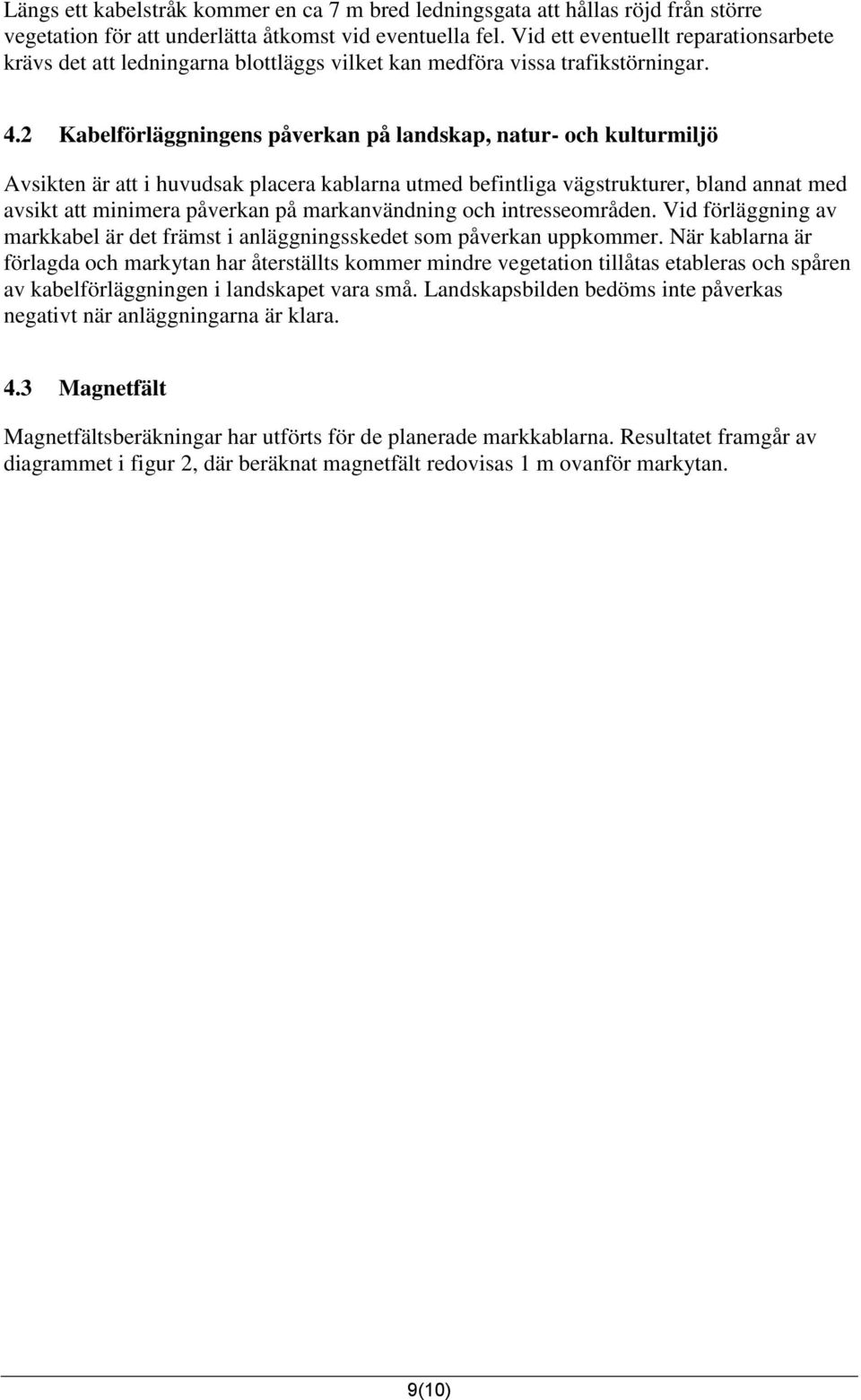

9 Längs ett kabelstråk kommer en ca 7 m bred ledningsgata att hållas röjd från större vegetation för att underlätta åtkomst vid eventuella fel. Vid ett eventuellt reparationsarbete krävs det att ledningarna blottläggs vilket kan medföra vissa trafikstörningar. 4.2 Kabelförläggningens påverkan på landskap, natur- och kulturmiljö Avsikten är att i huvudsak placera kablarna utmed befintliga vägstrukturer, bland annat med avsikt att minimera påverkan på markanvändning och intresseområden. Vid förläggning av markkabel är det främst i anläggningsskedet som påverkan uppkommer. När kablarna är förlagda och markytan har återställts kommer mindre vegetation tillåtas etableras och spåren av kabelförläggningen i landskapet vara små. Landskapsbilden bedöms inte påverkas negativt när anläggningarna är klara. 4.3 Magnetfält Magnetfältsberäkningar har utförts för de planerade markkablarna. Resultatet framgår av diagrammet i figur 2, där beräknat magnetfält redovisas 1 m ovanför markytan. 9(10)

10 Magnetfält (mikrotesla) Btot8( x psi) psi Totalt 30 kv Grupp 1 30 kv Grupp 2 30 kv Grupp 3 10 kv Milletorp 30 kv Milletorp 30 kv Avst (m), nollpunkt mitt i schaktet (3 parallella kablar) Figur 2. Beräknat magnetfält 1 m ovan markytan för 3 x 36 kv parallella markkablar. 10(10)
