1 Samrådsunderlag Flytt av markkablar i Skövde tätort, Skövde kommun, Västra Götalands län

2

3 Samrådsunderlag Flytt av markablar i Skövde tätort, Skövde kommun, Västra Götalands län INNEHÅLLSFÖRTECKNING 1 ADMINISTRATIVA UPPGIFTER INLEDNING Bakgrund Benämningar och nomenklatur Prövning och koncession Prövningsprocess Samråd och information Beslut om betydande miljöpåverkan Miljökonsekvensbeskrivning Ansökan om nätkoncession för linje Markupplåtelseavtal och ledningsrätt FÖRESLAGEN STRÄCKNING Val av sträckningar Teknik och markbehov Beskrivning av berört elnätet före flytt av OT Beskrivning av åtgärden Beskrivning av berört elnät efter flytten av OT Beskrivning av utförandet av åtgärden Beskrivning av naturmiljö, kulturmiljö och andra motstående intressen i berört område i Skövde tätort Riksintressen enligt 3 och 4 kapitlet miljöbalken Områden skyddade enligt 7 kapitlet miljöbalken Naturmiljö Kulturmiljö Förorenade områden Markanvändning, bebyggelse och planer PÅVERKAN Natur och kulturmiljö Elektriska och magnetiska fält Sektion Sektion Sektion Förorenad mark och markanvändning Anläggningsarbeten MILJÖKONSEKVENSBESKRIVNING BILAGOR: 1. Sändlista till samråd 2. Preliminär innehållsförteckning till miljökonsekvensbeskrivning Samrådsunderlag flytt av markkablar Skövde tätort 2

4 1 ADMINISTRATIVA UPPGIFTER Verksamhetsutövare: Vattenfall Eldistribution AB Organisationsnummer: Platsnamn: Län: Kommun: Flytt av markkablar i Skövde tätort Västra Götalands län Skövde kommun För frågor om det planerade projektet eller för att framföra synpunkter kontakta följande personer: Kontaktperson Vattenfall Eldistribution AB: Vattenfall Eldistribution AB Trollhättan Kontaktperson Pöyry Sweden AB och mottagare av samrådsyttranden: Pöyry Sweden AB Box För kartor i samrådsunderlaget: Lantmäteriet, Länsstyrelsen, Riksantikvarieämbetets fornminnesinformationssystem Samrådsunderlag flytt av markkablar Skövde tätort 3

5 2 INLEDNING Vattenfall Eldistribution AB (nedan kallat Vattenfall) påbörjade under 2015 samrådet med ett inledande tidigt samråd inför flytt av de kraftledningar som påverkas av den planerade flytten av transformatorstationen Skövde OT72. I det tidiga samrådet var Skövde kommun och SkövdeNät AB samrådsparter. Utifrån de synpunkter och önskemål som framkom under detta samråd har Vattenfall arbetat fram förslag till sträckningar. Vattenfall fortsätter nu samrådet avseende de föreslagna sträckningarna. Skriftlig information skickas ut till berörda fastighetsägare och närboende, myndigheter och intresseorganisationer som ges möjlighet att lämna in synpunkter och upplysningar. Vattenfall har valt att i detta skede genomföra skriftligt samråd. 2.1 Bakgrund Vattenfall har en befintlig transformatorstation, OT72, i Skövde tätort. Skövde kommun har bett Vattenfall undersöka om möjligheten finns att flytta transformatorstationen till ett nytt läge då Skövde kommun önskar få tillgång till den befintliga marken, där stationen står idag, för att kunna utveckla Skövdes centrala delar. Vattenfall har bedömt att en flytt av transformatorstationen är möjlig under förutsättning at Skövde kommun kan erbjuda en alternativ stationsplacering. Skövde kommun har erbjudit Vattenfall en ny stationsplats utmed Vadsbovägen vilket Vattenfall accepterat. Det nya stationsläget kräver att berört område detaljplaneläggs. Den nya detaljplanen ligger ute för samråd under våren Det område som berörs av flytten av stationen och ledningarna inne i Skövde tätort beskrivs i Figur 1. Flytten av transformatorstationen får till följd att Vattenfall även behöver bygga om ett antal koncessionspliktiga ledningar. Det är flera kablar som berörs både för Vattenfall och för SkövdeNät AB. Några kablar kommer att kopplas om till nya skarvpunkter, andra kommer behöva förlängas i nya sträckor fram till den nya stationsplaceringen. För att minimera påverkan kommer Vattenfall i möjligaste mån utföra alla åtgärder i samverkan med SkövdeNät AB. Denna samrådshandling rör dock endast de åtgärder som kopplas till Vattenfalls markkablar. Figur 1. Område i Skövde tätort som berörs av åtgärderna.linjerna representerar de sträckor där åtgärder kommer ske. Samrådsunderlag flytt av markkablar Skövde tätort 4

6 Syftet med förändringarna i ledningsnätet är att koppla in den nya transformatorstationen för att kunna ta den befintliga stationen ur drift. Pöyry Sweden AB har i uppdrag att bistå Vattenfall med projektering, samråd och ansökningar relaterade till förändringar av gällande nätkoncessioner för berörda elledningar. 2.2 Benämningar och nomenklatur I detta samrådsunderlag och sedan vidare i alla handlingar gällande detta ärende kommer berörda ledningar och station benämnas enligt. Om inget annat framgår ägs de av Vattenfall: OT72 Skövde, befintlig transformatorstation som ska flyttas till ny placering. Stationen kommer behålla sitt namn och även efter flytten heta OT72 Skövde. När den omnämns vid sin placering idag, längs Badhusgatan, kommer den benämnas som befintliga stationen. I sin nya placering längs Vadsbovägen kommer den att benämnas som nya stationen. OL7 S2, befintlig 130 kv-ledning som går mellan Skövde och Timboholm. OL7 S3, befintlig 130 kv-ledning som går mellan Skövde och Skövde Ryd. TL137, befintlig 40 kv-ledning som går mellan Skövde och Skara. TL162, befintlig 24 kv-ledning som går mellan Skövde och Nykvarn. TL135P och TL135R, befintliga 24 kv-ledningar som går mellan Skövde och Cementa. 2.3 Prövning och koncession Prövningsprocess För att bygga och nyttja elektriska starkströmsanläggningar i Sverige krävs enligt Ellagen (1997:857) att nätägaren har ett särskilt tillstånd, en så kallad nätkoncession för linje. I Figur 2 visas de olika stegen i en prövningsprocess för nätkoncession för linje. Figur 2. Prövningsprocessen från samråd till beslut för nätkoncession för linje Samråd och information 6 kapitlet 4 miljöbalken (1998:808) ställer krav på att den som vill bygga en ledning ska samråda med länsstyrelse, tillsynsmyndighet och enskilda som kan bli särskilt berörda. Efter det inledande samrådet sammanställs alla synpunkter i en samrådsredogörelse som skickas till länsstyrelsen för beslut om verksamheten kan antas medföra betydande miljöpåverkan eller inte. Om länsstyrelsen beslutar att ledningen kan antas medföra betydande miljöpåverkan ska samråd ske även med en vidare krets, det vill säga med övriga statliga myndigheter, de kommuner, den allmänhet och de Samrådsunderlag flytt av markkablar Skövde tätort 5

7 organisationer som kan antas bli berörda. Vattenfall genomför samrådet med en utökad krets redan i detta skede, det vill säga innan länsstyrelsen tagit beslut om betydande miljöpåverkan. Vid samråd informerar Vattenfall om projektet och det ges möjlighet att lämna synpunkter och därigenom påverka projektet. Det är viktigt att alla som har synpunkter lämnar dessa i detta skede, så att de kommer med i det fortsatta arbetet. Du är också välkommen att lämna allmänna upplysningar om sådant som vi bör känna till i vår fortsatta planering. Samråd Detta samrådsunderlag skickas tillsammans med inbjudan till skriftligt samråd till de fastighetsägare vars fastigheter ligger i anslutning till den föreslagna sträckningen samt en zon om cirka 50 m utanför sträckningen. Där fastigheter med bostäder finns, som ligger mycket nära eller tangerar zonen, har området för vilka som inbjudits till samrådet utvidgats ytterligare. Inbjudan till samråd sänds även till de myndigheter som kan anses vara berörda. Samtliga inbjudna samrådsparter i samrådet finns att se i Bilaga 1. Efter genomfört samråd När tidsramen för att lämna synpunkter angående sträckning gått ut beaktas dessa tillsammans med tidigare känd information. Om inga justeringar som kräver fortsatt samråd görs, upprättas en samrådsredogörelse. Samrådsredogörelsen skickas sedan in till länsstyrelsen som fattar beslut om projektet ska antas medföra betydande miljöpåverkan eller inte, se nästa stycke Beslut om betydande miljöpåverkan Samrådsredogörelsen utgör underlag för länsstyrelsen för att fatta beslut om verksamheten kan antas medföra betydande miljöpåverkan. I det fall den kan antas medföra betydande miljöpåverkan kan ytterligare samråd och utredningar behöva genomföras som ska komplettera miljökonsekvensbeskrivningen och ansökan Miljökonsekvensbeskrivning Efter samrådet upprättas en miljökonsekvensbeskrivning (MKB). Syftet med MKB:n är att identifiera och beskriva de direkta och indirekta effekter som ledningen medför dels för människor, djur, växter, mark, vatten, luft, klimat, landskap och kulturmiljö, dels på hushållningen med mark, vatten och den fysiska miljön i övrigt, dels på annan hushållning med material, råvaror och energi. Beskrivningen ska göra det möjligt att ge en samlad bedömning av dessa effekter på människors hälsa och miljön Ansökan om nätkoncession för linje Ansökan om nätkoncession för linje prövas av Energimarknadsinspektionen (Ei) och tillstånd beviljas vanligtvis tills vidare med möjlighet till omprövning efter 40 år. Ei beviljar inte koncession för ledningar som inte anses vara lämpliga från allmän synpunkt, det vill säga ledningar som det inte finns behov av erhåller inte koncession. Koncessionsansökan, med bland annat den slutliga MKB:n som bilaga, sänds till Ei, som remitterar handlingarna till samtliga berörda instanser. Efter remisstiden och eventuella kompletteringar beslutar Ei om koncession. Om någon berörd instans motsätter sig ärendet hanteras ett överklagande hos markoch miljödomstol. Nätkoncession för linje gäller enbart ledningar och inte transformatorstationer eller kopplingsstationer. Samrådsunderlag flytt av markkablar Skövde tätort 6

8 2.4 Markupplåtelseavtal och ledningsrätt Förutom koncession behöver ledningsägaren även säkra rätten till marken. Vattenfall avser att i första hand trygga rätten att uppföra och bibehålla ledningarna med frivilliga överenskommelser genom tecknande av markupplåtelseavtal. Avtalet reglerar fastighetsägarens och ledningsägarens rättigheter och skyldigheter. Markupplåtelseavtalen kan sedan ligga till grund för ansökan om ledningsrätt, om Vattenfall avser ansöka om det. Ansökan om ledningsrätt handläggs och beslutas av Lantmäteriet. För fastighetsägaren innebär markupplåtelseavtalet att marken förblir i fastighetsägarens ägo och att ersättning för ianspråktagandet erhålls genom ett engångsbelopp. Ersättningens storlek regleras enligt expropriationslagen. 3 FÖRESLAGEN STRÄCKNING 3.1 Val av sträckningar I en tätort finns det mycket befintlig infrastruktur både ovan och under mark. Den befintliga infrastrukturen utgör begränsningar för möjliga (byggbara) sträckningsalternativ för att flytta markkablarna. Vid studien av möjliga sträckningsalternativ har bland annat följande faktorer beaktats: Den värmeutveckling som sker i kablarna under drift kräver särskilda avstånd mellan de olika kablarna och även särskilda avstånd till annan markförlagd infrastruktur. Avstånd vid korsningar och parallellgång med annan markförlagd infrastruktur. I möjligaste mån använda befintliga infrastruktur. Inga intrång i villaträdgårdar, gårdsplaner till hyreshus och dylikt. Hänsyn till kända natur- och kulturvärden, närheten till bostäder, förskolor, skolor och dylikt. Hänsyn till kommunens framtidsvisioner för berört område. Flertalet sträckningsalternativ har undersökt och förkastats. Dessa kommer att redovisas utförligt i MKB:n. I detta underlag presenteras endast huvudalternativet då Vattenfall anser det vara det mest lämpliga efter undersökningar och justeringar i det tidiga samrådet. 3.2 Teknik och markbehov Alla berörda kraftledningar är utförda som markkabel och det kommer de att vara även efter att de flyttats. 3.3 Beskrivning av berört elnätet före flytt av OT72 Den befintliga transformatorstationen OT72 ligger på Badhusgatan strax utanför sydvästra hörnet av S:ta Elins kyrkogård. Beskrivningen av de elkablar som är inkopplade till transformatorstationen är indelad i elnätets olika spänningsnivåer. Vattenfall har följande kablar dragna till transformatorstationen, se Figur 3: 130 kv o OL7 S2 (Skövde-Timboholm) ansluter det berörda området inom Skövde tätort och den befintliga stationen österifrån längs Staketgränd. o OL7 S3 (Skövde-Skövde Ryd) går från transformatorstationen OT72 norrut längs Badhusgatan. Vid korsningen med Majorsgatan vinklar den av åt väster och följer Majorsgatan fram till Badhusrondellen. Den korsar tvärs över Badhusrondellen, Samrådsunderlag flytt av markkablar Skövde tätort 7

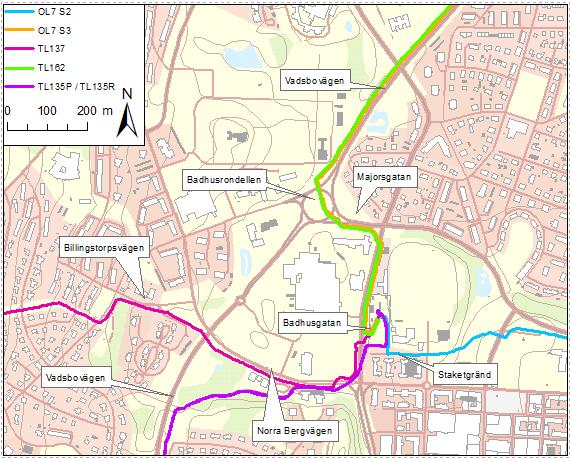

9 vinklar av till nordost och följer Vadsbovägen vidare norrut mot Skövde Ryd. I dag har den två förband (ett förband är ett knippe med de tre strömfaserna, det är av flera olika skäl vanligt att markkablar anläggs som flera förband). 40 kv o TL137 (Skövde-Skara) går från den befintliga transformatorstationen söderut längs Badhusgatan. Vid korsningen med Norra Bergvägen vinklar den av åt väster och följer Norra Bergvägen fram till Billingstorpsvägen och fortsätter sedan västerut. 24 kv o TL162 (Skövde-Nykvarn) går inom berört område i samma sträckning som OL7S3. o TL135P och TL135R (Skövde-Cementa) går från den befintliga transformatorstationen söderut längs med TL137. Strax före Staketgränd vinklar de av västerut och följer sedan Badhusgatan söderut en kort bit. Vid korsningen med Norra Bergvägen vinklar de på nytt av västerut och går sedan i sydvästlig riktning över ett grönområde. Vid Vadsbovägen vinklar de av söderut och fortsätter i den riktningen. Figur 3. Befintliga ledningar i befintliga sträckningar. SkövdeNät AB har åtta stycken 24 kv-kablar dragna till den befintliga transformatorstationen. Fyra av dessa kommer samförläggas med Vattenfalls ledningar. Förändringarna för SkövdeNät AB:s kablar görs inom ramen för SkövdeNätAB:s områdeskoncession. Åtgärden omfattas inte av detta samråd men redovisas översiktligt för att visa på att Vattenfall och SkövdeNät AB har för avsikt att samförlägga sina ledningar. Samrådsunderlag flytt av markkablar Skövde tätort 8

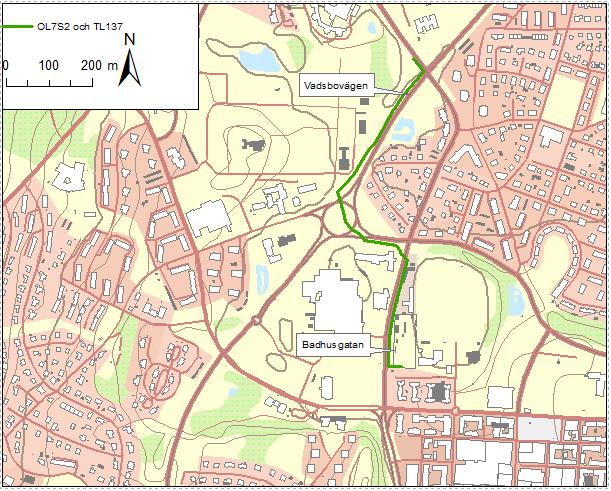

10 3.4 Beskrivning av åtgärden Den nya transformatorstationen planers att byggas längs Vadsbovägen strax sydväst om korsningen med Ekängsvägen. Följande åtgärder kommer att utföras för att koppla in Vattenfalls befintliga elnät till den nya transformatorstationen, se även Figur 4 och Figur 5: 130 kv o OL7 S2 kommer klippas upp vid sin sträckning längs Staketgränd. Den del som går in på det befintliga stationsområdet kommer grävas upp och skrotas. Ledningen kommer förlängas fram till den nya stationen. Den nya sträckningen kommer förläggas i det kabelschakt som idag går från den befintliga stationen och norrut längs Vadsbovägen. Den nya sträckningen för OL7 S2 kommer att ersätta ett av de förband som idag utgör OL7 S3. Det förbandet som ersätts kommer grävas upp och skrotas. Det kan inte återanvändas för att koppla in OL7 S2 då dess överföringskapacitet är för låg. o OL7 S3 klipps upp (båda förbanden) strax utanför den nya stationen längs den befintliga sträckningen. OL7 S3 kopplas därifrån in till den nya stationen. Därmed kopplas sträckan mellan den nya och den befintliga stationen bort från elnätet. Ett förband kommer som angivits ovan grävas upp och skrotas. Det kvarvarande förbandet kommer att utnyttjas för att förlänga sträckningen för TL137 från den gamla till den nya transformatorstationen. 40 kv o TL137 klipps upp vid den befintliga transformatorstationen. Den del som går in på det befintliga stationsområdet kommer grävas upp och skrotas. Den kommer att skarvas ihop med den bortkopplade delen av OL7 S3 så som angivits ovan. Figur 4. Sträcka där OL7 S3 tas bort och ersätts med OL7 S2 och TL 137. Samrådsunderlag flytt av markkablar Skövde tätort 9

11 24 kv o TL162 tas upp strax utanför den nya stationen längs den befintliga sträckningen. Därifrån kopplas den in till den nya stationen. Därmed kopplas sträckan mellan den nya och den befintliga stationen bort från elnätet. Kabeln mellan den befintliga och nya stationen kommer grävas upp och skrotas. o TL135P och TL135R klipps vid Vadsbovägen, strax efter att de passerat grönområdet. Därmed kopplas sträckan till den befintliga stationen bort från elnätet. Från den nya transformatorstationen kommer det att dras två nya kablar i sydvästlig riktning längs Vadsbovägen till den punkt där TL135P och TL135R ansluter söderifrån. Längs den nya sträckningen, fram till Norra Bergvägen, kommer det att ske en samförläggning med SkövdeNät AB:s fyra 24 kv-kablar. De bortkopplade kablarna mellan befintliga transformatorstationen och den punkt där ledningen klipps kan komma att nyttjas av SkövdeNät AB. SkövdeNät AB kommer att samförlägga fyra kablar längs med sträckningen från den nya transformatorstationen. Figur 5. Sträcka för TL135P och TL135R kommer förlängas. Längs denna stäcka kommer även SkövdeNät AB förlägga 4 24 kv-ledningar. Samrådsunderlag flytt av markkablar Skövde tätort 10

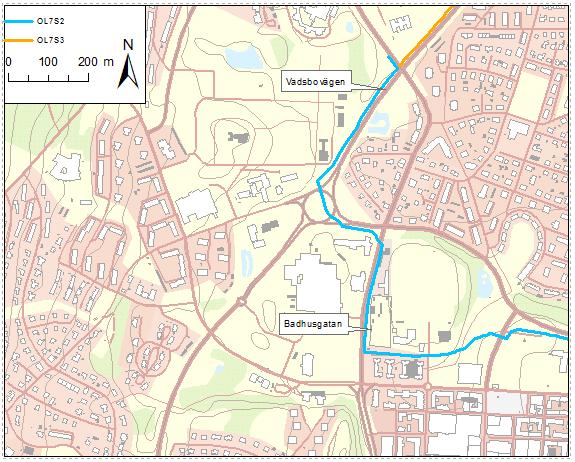

12 3.5 Beskrivning av berört elnät efter flytten av OT72 De berörda markkablarnas sträckningar efter åtgärderna till följd av flytten av transformatorstationen utförts. 130 kv, se Figur 6 o OL7 S2 (Skövde-Timboholm) ansluter det berörda området inom Skövde tätort österifrån längs Staketgränd. Vid Badhusgatan vinklar den av norrut och följer denna norrut. Vid korsningen med Majorsgatan vinklar den av åt väster och följer Majorsgatan fram till Badhusrondellen. Den korsar tvärs över Badhusrondellen, vinklar av till nordost och följer Vadsbovägen vidare norrut fram till den nya stationen. o OL7 S3 (Skövde-Skövde Ryd) går från den nya transformatorstationen norrut längs Vadsbovägen och vidare till Skövde Ryd. Figur 6. Sträckning för OL7 S2 och OL7 S3 inom Skövde tätort efter genomförda åtgärder. 40 kv o TL137 (Skövde-Skara) går från den nya transformatorstationen söderut längs Vadsbovägen. Den korsar tvärs över Badhusrondellen och följer sedan Majorsgatan fram till Badhusgatan där den vinklar av söderut och följer Badhusgatan. Vid korsningen med Norra Bergvägen vinklar den av åt väster och följer Norra Bergvägen fram till Billingstorpsvägen och fortsätter sedan västerut. Samrådsunderlag flytt av markkablar Skövde tätort 11

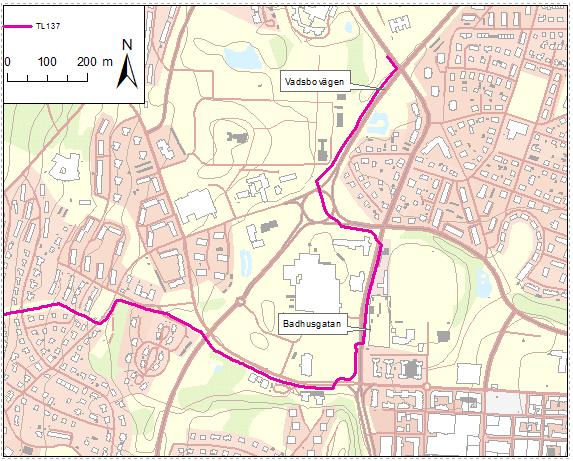

13 Figur 7. Sträckning för TL137 inom Skövde tätort efter genomförda åtgärder. 24 kv o TL162 (Skövde-Nykvarn) ansluter den nya stationen norrifrån längs Vadsbovägen. o TL135P och TL135R (Skövde-Cementa) går från den nya transformatorstationen söderut längs med Vadsbovägen och fortsätter i den riktningen. Samrådsunderlag flytt av markkablar Skövde tätort 12

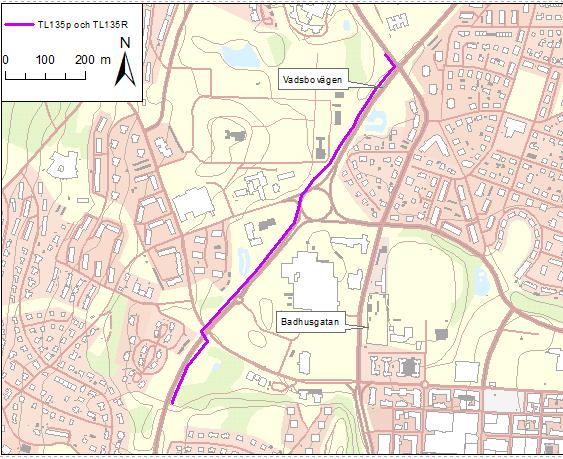

14 Figur 8. Sträckning för TL162, TL135P och TL135R inom Skövde tätort efter genomförda åtgärder. 3.6 Beskrivning av utförandet av åtgärden Längs med större delen av sträckningarna där åtgärd ska ske kommer arbetet att ske med öppna schakt. Arbetet kommer att ske etappvis. Kabelschaktet längs Vadsbovägen fram till Badhusrondellen kommer att innehålla åtta kablar, fyra för Vattenfall och fyra för SkövdeNät AB, se Figur 9. Figur 9. Kabelschakt längs Vadsbovägen fram till Badhusrondellen. Vattenfalls ledningar ligger till höger. Samrådsunderlag flytt av markkablar Skövde tätort 13

15 Från Badhusrondellen och söderut längs Vadsbovägen kommer kabelschaktet innehålla sex kablar, två för Vattenfall och fyra för SkövdeNät AB, se Figur 10. Figur 10. Kabelschakt från Badhusrondellen och söderut längs Vadsbovägen. Vattenfalls ledningar ligger till höger. Längs med Majorsgatan kan det vara så att de befintliga kablarna ligger i ett rör och i så fall kommer detta återanvändas. Annars måste arbetet ske med öppna schakt och på ett sådant sätt att en del infarten till brandstationen alltid kommer vara tillgänglig. Vid passagen av Badhusrondellen och där ledningar kommer korsa Vadsbovägen kommer förläggningen ske genom så kallad tryckning. Det innebär att arbetet sker utan att marken grävs upp. 3.7 Beskrivning av naturmiljö, kulturmiljö och andra motstående intressen i berört område i Skövde tätort Berörda natur- och kulturmiljöer presenteras, tillsammans med de sträckningar där arbetsföretaget kommer att ske, i Figur Riksintressen enligt 3 och 4 kapitlet miljöbalken Inga riksintressen enligt 3 och 4 kapitlet miljöbalken berörs av de föreslagna sträckningarna Områden skyddade enligt 7 kapitlet miljöbalken Områden som är skyddade enligt 7 kapitlet miljöbalken är t.ex. nationalparker, naturreservat, Natura 2000, strandskydd, biotopskydd, naturminnen, kulturreservat, djur- och växtskyddsområden och vattenskyddsområden. Sträckningarna passerar inget område som är skyddade enligt 7 kapitlet miljöbalken Naturmiljö Inom det område som kommer att beröras av arbetsföretaget längs de föreslagna ledningssträckningarna finns inga kända naturmiljöområden som registrerats av Skogsstyrelsen eller länsstyrelsen. Strax öster om sträckningen längs Badhusgatan finns ett område som ingår i länsstyrelsens lövskogsinventering (ST:A Elins kyrkogård). Samrådsunderlag flytt av markkablar Skövde tätort 14

16

17 3.7.5 Förorenade områden I området där den nya transformatorstationen ska anläggas finns det idag kända markföroreningar. Enligt kommunens detaljplaneförslag för ny station behöver marken ej saneras innan byggnation. Längs Badhusgatan finns det enligt länsstyrelsens register potentiellt förekommande markförorening Markanvändning, bebyggelse och planer Området för sträckningarna utgörs av vägar och gång- och cykelvägar. I närområdet ligger grönområden, bostäder, förskolor, brandstation och flertalet näringsverksamheter. Ledningssträckningen väntas inte strida mot några detaljplaner. 4 PÅVERKAN 4.1 Natur och kulturmiljö Då ledningsträckningarna kommer att gå i eller i direkt anslutning till vägar, gång- och cykelvägar bedöms arbetsföretaget inte ge någon negativ påverkan på kända natur- och kulturmiljöer. 4.2 Elektriska och magnetiska fält Elektromagnetiska fält (EMF) används som ett samlingsnamn för elektriska och magnetiska fält. Dessa fält uppkommer till exempel vid generering, överföring, distribution och användning av el. Fälten finns överallt i vår miljö, både ute i samhället och i våra hem, och härstammar bland annat från elapparater och kraftledningar. För kraftledningar är det spänningsskillnaden mellan fasledare och mark som ger upphov till det elektriska fältet kring ledningen. Det elektriska fältet brukar mätas i enheten kilovolt per meter (kv/m). Elektriska fält av någon storlek finns praktiskt taget bara kring högspänningsanläggningar. Vegetation och byggnader skärmar av fältet, vilket innebär att i princip inget elektriskt fält inomhus härstammar från elanläggningar utanför huset. Det elektriska fältet anses därför inte vara relevant att redovisa och diskutera. Magnetiska fält mäts i enheten mikrotesla (µt). Fälten alstras av strömmen som flyter i ledningen och varierar med strömlasten. Den resulterande fältstyrkan beror förutom på strömmens storlek även på ledningarnas och ledares inbördes placering och avståndet emellan dem. Magnetfältet avtar normalt med kvadraten på avståndet till ledningen men avskärmas inte av väggar och tak. Magnetfältet inne i hus nära kraftledningar är därför ofta högre än vad som är normalt förekommande i bostäder. Styrkan är dock oftast liten i förhållande till andra magnetfält som vi utsätts för i vardagslivet, till exempel från de elapparater som förekommer i hemmen. Människan är anpassad till att leva med jordens magnetfält, vilket är ett statiskt fält det vill säga det varierar inte över tiden. De magnetfält som skapas kring elektriska anläggningar avsedda för växelström alstrar däremot ett fält som varierar med samma frekvens som strömmen. Så vitt man vet påverkas inte människan av statiska fält i nivå med jordens. Däremot skapar ett varierande magnetfält svaga elektriska strömmar i kroppen. I Sverige är det Strålsäkerhetsmyndigheten, SSM, som är ansvarig myndighet för dessa frågor. På deras hemsida finns bl.a. deras allmänna råd om begränsning av allmänhetens exponering för elektromagnetiska fält, Samrådsunderlag flytt av markkablar Skövde tätort 16

18 Trots mångårig forskning runt om i världen finns ännu inga säkra, entydiga resultat som visar om växlande magnetfält påverkar oss människor negativt. Mot bakgrund av detta bedöms inte EMF ha betydande miljöeffekt. Det vetenskapliga underlaget anses fortfarande inte tillräckligt gediget för att man ska kunna sätta ett gränsvärde. I stället har fem myndigheter Arbetsmiljöverket, Boverket, Elsäkerhetsverket, Socialstyrelsen och Strålsäkerhetsmyndigheten- tagit fram en vägledning för beslutsfattare som rekommenderar följande: Sträva efter att utforma eller placera nya kraftledningar och andra elektriska anläggningar så att exponering för magnetfält begränsas. Undvika att placera nya bostäder, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält. Sträva efter att begränsa fält som starkt avviker från vad som kan anses normalt i hem, skolor, förskolor respektive aktuella arbetsmiljöer. Vattenfall ska i sitt agerande följa denna av myndigheterna formulerade försiktighetsprincip. Det teoretiska magnetfältet för ledningarna, i de sträckor där ledningssträckan förändras, har beräknats och redovisas i nedan i Figur 13 till Figur 15. Här redovisas det totala magnetfältet, det vill säga det magnetfält som uppstår med bidrag från alla ledningar, inklusive SkövdeNät AB:s ledningar, som går i samma sträcka. Beräkningarna är baserade på årsmedelströmlaster. Årsmedelströmlasterna kan komma att förändras i framtiden till följd av lastvariationer i regionen. Beräkningarna har gjorts för tre sektioner, se karta i Figur 12. Figur 12. Sektioner för magnetfältsberäkningar. Samrådsunderlag flytt av markkablar Skövde tätort 17

19 4.2.1 Sektion 1 Längs denna sektion kommer OL7 S2 och TL137 att gå. TL137 är normalt ej inkopplad utan agerar endast reservmatningsväg under icke frekventa och korta tider. Medelströmmen för ledningen ansätts till noll och ledningen utelämnas ur beräkningarna då dess bidrag blir försumbart. Figur 13. Beräknat teoretiskt magnetfält längs sektion Sektion 2 Längs denna sektion kommer OL7 S2, TL137, TL135P, TL135R och SkövdeNät AB:s 4 24 kv-kablar att gå. Figur 14. Beräknat teoretiskt magnetfält längs sektion 2. Samrådsunderlag flytt av markkablar Skövde tätort 18

20 4.2.3 Sektion 3 Längs denna sektion kommer TL135P, TL135R och SkövdeNät AB:s 4 24 kv-kablar att gå. Figur 15. Beräknat teoretiskt magnetfält längs sektion Förorenad mark och markanvändning Omfattningen och typen av den potentiella föroreningen är i dagsläget inte undersökt. Detta kommer att utredas och redovisas i MKB:n tillsammans med förutseeda konsekvenser och eventuella försiktighetsåtgärder. Marken inom det gamla stationsområdet kommer att bli tillgänglig för exploatering. De vägar, gångoch cykelvägar som sträckningarna kommer följa kommer inte att påverkas av markkablarna när de är i drift. Viss påverkan kommer att ske under anläggningarbetet, se avsnitt 4.4, och vid underhållsarbeten. Denna påverkan kommer ske sällan och tidsbegränsat. 4.4 Anläggningsarbeten Under själva anläggningstiden, då transporter av material sker och arbeten utförs, uppstår en delvis störande miljöpåverkan. Den miljöpåverkan som då kan uppstå är främst störningar genom fysiskt intrång, buller och luftföroreningar. Det fysiska intrånget kommer främst innebära tillfälliga begräsningar och avspärrningar av vägar, gång- och cykelvägar. Arbetet kommer att ske etappvis med öppna schakt i vissa sträckor och med tryckning i vissa sträckor vid korsning av vägar. Anläggningsarbetet beräknas ta totalt ca sex månader. 5 MILJÖKONSEKVENSBESKRIVNING Av Bilaga 2 framgår en preliminär innehållsförteckning till miljökonsekvensbeskrivningen. Samrådsunderlag flytt av markkablar Skövde tätort 19
