SAMRÅD ENLIGT MILJÖBALKEN KAP 6 4. FIGUR 5. Öster om tryckningen under väg 26, kommer kablarna att markförläggs längs med en skogsväg.

Transkript

1 FIGUR 5. Öster om tryckningen under väg 26, kommer kablarna att markförläggs längs med en skogsväg. Från ställverket vid Skåningstorp planeras markkablarna att förläggas utanför Skövde kommuns planerade detaljplan, på en sträcka av ca 400 m. Ledningen viker därefter av norrut och går inom detaljplanen. Vid Mokvarn kommer ledningen förläggas i den befintliga luftledningsgatan utanför detaljplanen. Vattenfall genomför nu samråd med Skövde kommun, Länsstyrelsen och enskilda som kan antas bli särskilt berörda, för det sträckningsförslag som tagits fram. FIGUR 6. Exempelbild för styrd borrning. ( [ ]) 6

2 3.3 Nollalternativ Ett nollalternativ beskriver de konsekvenser som blir om projektet och åtgärderna inte kommer till stånd. Ett nollalternativ i detta projekt innebär att luftledningen står kvar i sitt nuvarande läge. Den planerade detaljplanen kommer inte att kunna genomföras i sin helhet då befintlig luftledning hindrar etableringen av nya verksamheter. I MKB:n beskrivs nollalternativet närmare, detta för att kunna göra en bättre bedömning av den planerade förändringen ur miljösynpunkt. 4 TEKNISK UTFORMNING 4.1 Kabelgravens utformning Ledningen kommer att utföras som markförlagda kablar. Ledningen består av fyra kabelförband, där varje kabelförband består av tre kablar förlagda i triangelformation på ett djup av ca 1 m. För att få samma överföringskapacitet som befintlig luftledning, krävs dubbla förband. Två ytterligare förband förläggs i kabelschaktet i händelse av avbrott. Se principskiss över kabelgraven i bilden nedan. FIGUR 7. Principskiss över kabelgraven och 130 kv-kablarna (konstruktionsspänning 145 kv). I anläggningsskedet krävs ett ca 10 m brett arbetsområde. Där ledningen förläggs genom skogsområdet kommer träd att behöva avverkas. I driftskedet kan en ca 6 meter bred gata komma att hållas fri från högväxande vegetation, vars rotsystem kan skada ledningarna. 7

3 FIGUR 8. Exempelbild över arbetsområdet. 4.2 Kablarnas utformning Respektive kabel har en ledare av aluminium. Runt ledaren finns den elektriska isolationen som består av polyeten (PEX) och utanför detta ligger ett lager skärmtrådar av koppar. Utanpå skärmtrådarna finns två vattentätande lager och ytterst finns manteln som består av polyeten (PE). FIGUR 9. Kabelns utformning. 8

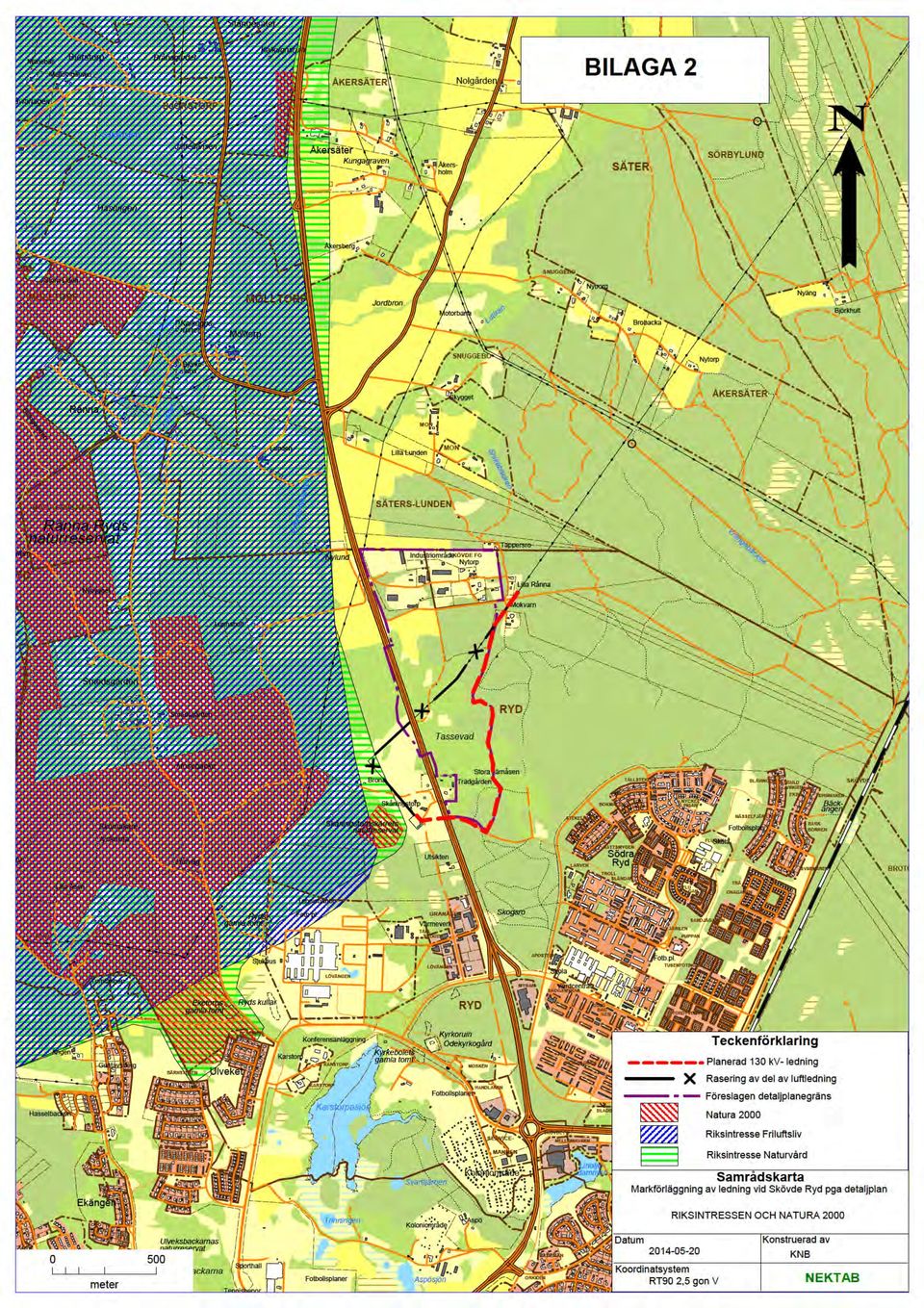

4 5 FÖRUTSEDD MILJÖPÅVERKAN Identifierade intressen längs den berörda ledningssträckan finns beskrivna i detta avsnitt. I MKB:n kommer ledningens påverkan på och konsekvenserna för miljön att beskrivas. 5.1 Landskapsbild Definition av landskap enligt Europeiska Landskapskonventionen, ELC, Landskap är ett område sådant som det uppfattas av människor och vars karaktär är resultat av påverkan av och samspel mellan naturliga och/eller mänskliga faktorer. Planerad ledning går i huvudsak genom ett skogslandskap och genom betesmark. Väg 26 delar området med skogslandskapet på östra sidan om vägen och med betesmarken på västra sidan. Landskapsbilden kommer att förändras när detaljplanen genomförs. Befintlig luftledning raseras och ersätts med markförlagd kabel i ny sträckning för att ge plats åt verksamhetsområde enligt planerad detaljplan. Synintrycket av den markförlagda ledningen blir mycket begränsad och kommer enbart att synas på den lägre vegetationen i skogspartierna. 5.2 Riksintressen, Natura 2000-område Riksintressen och Natura områden finns redovisade på karta i bilaga Natura 2000-område Väst om ställverket Skövde Ryd finns Skåningstorpskärrets Natura område. Den planerade ledningen ansluts i ställverket vid Skåningstorp, som är belägen ca 50 m ifrån Natura områdets gräns och ca 25 m ifrån riksintresset för naturvård. Det skyddade området kommer inte att beröras av arbetena med kabelförläggningen och raseringen av luftledningen Riksintressen Väst om Skåningstorp finns områden utpekade som riksintresse för naturvård och friluftsliv. Förläggningen av ledningen kommer inte att påverka dessa riksintressen. Den befintliga delen av luftledningen som är aktuell för rasering, angränsar till det utpekade riksintresset för naturvård på en sträcka av ca 200 m. Inget riksintresse för friluftsliv berörs för de planerade arbetena. 5.3 Skyddade områden Skyddade områden finns redovisade på karta i bilaga Naturreservat Skåningstorpkärret består dels av Natura område och dels av naturreservat. Det skyddade området är ett s.k. extremrikkärr. Kärret får vattenförsörjning genom ett flertal källor utmed Billingens östra sluttning. De aktuella åtgärderna berör inte naturreservatet Biotopskydd Inga biotopskydd finns redovisade i projektområdet, enligt Länsstyrelsens GIS- material. För utpekade nyckelbiotoper, se avsnitt

5 5.4 Skogliga värden Skogliga värden finns redovisade på karta i bilaga Lövskogsinventering I området där kommunen planerar för ny detaljplan och där ledningen ska markförläggas, har lövskogsinventering gjorts. Då detaljplanen genomförs kommer området att förändras. Under anläggningsskedet av ledningen kommer träd att tas ned, för att ge plats för kablarna. Arbetsområdet bredd kommer att bli ca 10 m i skogsmark. I driftskedet kan Vattenfall komma att röja ledningsgatan från högväxande vegetation på en bredd av ca 6 m. Där luftledningen raserats kan vegetation åter växa upp i ledningsgatan Nyckelbiotop Två nyckelbiotopsområden finns belägna ca 60 m öst om och ca 200 m norr om planerad ledning vid området kring Mokvarn. Nyckelbiotopen vid Mokvarn består av alsumpskog. Nyckelbiotopsområdena berörs inte av planerade arbeten Värdetrakter skog Hela området vid Norra Ryd är utpekat som värdetrakter skog. En viss påverkan kommer att ske på området under anläggningstiden. Ett arbetsområde på ca 10 m kommer att behövas vid förläggning av kablarna. I driftskedet kommer Vattenfall att behålla en ledningsgata på ca 6 m, där ledningsgatan kan komma att hållas fri från högväxande vegetation. 5.5 Våtmarker m.m. Våtmarker m.m finns redovisade på karta i bilaga Våtmarksinventering Våtmarksinventering har gjorts i ett område väst om ställverket i Skåningstorp. Kabelförläggningen och raseringsarbetet med luftledningen berör inte det våtmarksinventerade området. 5.6 Övriga naturmiljöer Övriga naturmiljöer finns redovisade på karta i bilaga Regionalt värdefulla odlingslandskap - Bevarandeplan för odlingslandskap Område med bevarande av odlingslandskap finns utpekat väst om detaljplaneområdet och berörs ej av kabelförläggningen eller raseringsarbetet Äng- och betesmark En äng- och betesmarksinventering är gjord norr om ställverket i Skåningstorp. Kabelförläggningen kommer inte att beröra detta område. Den del av luftledningen som skall raseras sträcker sig genom ängs- och betesmarksområdet Rödlistade arter För att få en överblick över beståndet för floran och faunan i Sverige finns en lista över hotade, sällsynta och hänsynskrävande arter, den så kallade Rödlistan. Enligt SLU:s artdatabank finns det inga anmärkningsvärda fynd i projektområdet. 10

6 5.7 Kulturmiljöområden Kulturmiljöområden finns redovisade på karta i bilaga 7. Ingen påverkan kommer att ske på riksantikvarieämbetets funna fornlämningar. Skulle ny fornlämning påträffas avbryts arbetets genast och kontakt tas med Länsstyrelsens kulturmiljöenhet Fornlämningar Inga fornlämningar finns belägna intill aktuell ledning. Närmsta fornlämning är belägen ca 350 m ifrån planerad ledning. Fornlämningen är av lämningstypen vägmärke och har RAÄ.nr: Ryd 31:1. En ytterligare fornlämning är belägen ca 600 m ifrån planerad ledning. Fornlämningen har RAÄ.nr: Ryd 12:2 och är av lämningstypen stenkrets, från bronsålder/järnålder Övriga kulturhistoriska lämningar Det finns ett område i närhet till planerade arbeten som är av karaktären övrig kulturhistorisk lämning. Området har RAÄ.nr: Ryd 27:1, enligt Riksantikvarieämbetets hemsida. Området innehar bebyggelselämningar och är beläget söder om Mokvarn. Som närmast går planerad sträckning ca 20 m ifrån fornminnesområdets yttre gräns. En övrig kulturhistorisk lämning finns belägen inom det detaljplanerade området. Lämningstypen är träindustri med verksamheten sågverk. Området har RAÄ.nr: Ryd 61 och finns utpekat ca 70 m ifrån kabelsträckan. En fyndplats med antikvariska bedömningen övrig kulturhistorisk lämning, finns belägen ca 130 m ifrån planerad ledning. Lämningen har RAÄ.nr Ryd 35: Övriga lämningar En fossil åkermark med redovisad bedömning som bevakningsobjekt, ligger belägen ca 550 m ifrån kabelsträckningen och har RAÄ.nr Ryd 30:1. En härd är undersökt och borttagen enligt Riksantikvarieämbetets informationssida, benämnd med RAÄ.nr: Ryd Friluftsliv och rekreation Väst om ställverket i Skåningstorp finns det ett område utpekat som riksintresse för friluftsliv. Ledningen berör inte det utpekade riksintresset. För de människor som vistas i projektområdet kommer eventuellt en viss störning att ske under anläggningstiden i form av buller, transporter och schakt som kan hindra framkomligheten. Detta är dock endast under en begränsad period. 5.9 Boendemiljö Med begreppet bebyggelse avses sådana byggnader där människor förväntas vistas i under längre tid som till exempel permanentbostäder, fritidsbostäder, industribyggnader och kontorslokaler. Avståndet mellan den planerade markförlagda ledningen och närmsta bostadsbyggnad är ca 30 m. Störningar i anläggningsskedet består främst av buller och utsläpp till luften i samband med transporter. 11

7 Ledningen kommer att alstra magnetiska fält. För mer information om elektriska och magnetiska fält, se avsnitt 5.10 nedan. En beräkning av magnetfältet för den aktuella ledningen kommer att göras och bifogas MKB:n Elektriska och magnetiska fält Elektromagnetiska fält (EMF) används som ett samlingsnamn för elektriska och magnetiska fält. Dessa fält uppkommer t.ex. vid generering, överföring, distribution och användning av el. Fälten finns överallt i vår miljö, både ute i samhället och i våra hem, och härstammar bl.a. från kraftledningar och elapparater. För kraftledningar är det spänningsskillnaden mellan fasledare och mark som ger upphov till det elektriska fältet kring ledningen. Det elektriska fältet brukar mätas i enheten kilovolt per meter (kv/m). Elektriska fält av någon storlek finns praktiskt taget bara kring högspänningsanläggningar. Vegetation och byggnader skärmar av fältet, vilket innebär att i princip inget elektriskt fält inomhus härstammar från elanläggningar utanför huset. Det elektriska fältet anses därför inte vara relevant att redovisa. Magnetiska fält mäts i enheten mikrotesla (µt). Fälten alstras av strömmen som flyter i ledningen och varierar med strömlasten. Den resulterande fältstyrkan beror förutom på strömmens storlek även på ledarnas inbördes placering. Magnetfältet avtar normalt med kvadraten på avståndet till ledningen men avskärmas inte av väggar och tak. Magnetfältet inne i hus nära kraftledningar är därför ofta högre än vad som är normalt förekommande i bostäder. Styrkan är dock oftast liten i förhållande till andra magnetfält som vi utsätts för i vardagslivet, t ex från de elapparater som förekommer i hemmen. Människan är anpassad till att leva med jordens magnetfält, vilket är ett statiskt fält dvs det varierar inte över tiden. De magnetfält som skapas kring elektriska anläggningar avsedda för växelström alstrar däremot ett fält som varierar med samma frekvens som strömmen. Så vitt man vet påverkas inte människan av statiska fält i nivå med jordens. Däremot skapar ett varierande magnetfält svaga elektriska strömmar i kroppen. I Sverige är det Strålsäkerhetsmyndigheten, SSM, som är ansvarig myndighet för dessa frågor. På deras hemsida finns bla deras allmänna råd om begränsning av allmänhetens exponering för elektromagnetiska fält, Trots mångårig forskning runt om i världen finns ännu inga säkra, entydiga resultat som visar om växlande magnetfält påverkar oss människor negativt. Mot bakgrund av detta bedöms inte EMF ha betydande miljöeffekt. Det vetenskapliga underlaget anses fortfarande inte tillräckligt gediget för att man ska kunna sätta ett gränsvärde. I stället har fem myndigheter Arbetsmiljöverket, Boverket, Elsäkerhetsverket, Socialstyrelsen och Strålsäkerhetsmyndigheten- tagit fram en vägledning för beslutsfattare som rekommenderar följande: Sträva efter att utforma eller placera nya kraftledningar och andra elektriska anläggningar så att exponering för magnetfält begränsas. Undvika att placera nya bostäder, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält. Sträva efter att begränsa fält som starkt avviker från vad som kan anses normalt i hem, skolor, förskolor respektive aktuella arbetsmiljöer. Vattenfall skall i sitt agerande följa denna av myndigheterna formulerade försiktighetsprincip. 12

8 Magnetfältskurva för ledningen som markförläggs kommer att redovisas i kommande miljökonsekvensbeskrivning. Som angetts ovan beror de magnetiska fälten kring aktuell ledning på ledarnas inbördes placering och strömmens storlek Användning av naturresurser Under byggnationstiden kommer naturresurser att användas för anläggningen. Material åtgår för att producera kablarna. Då schaktet fylls igen används kringfyllnad i form av sand vid kablarna. Kabelsanden utgörs ibland av naturmaterial och ibland av finkrossat material. Som övrig återfyllnad av schaktet används befintliga massor Miljöpåverkan under anläggningstiden Under själva anläggningstiden, då transporter av material sker och arbeten utförs, uppstår ljud och buller som kan uppfattas som störande. Detta är dock under en begränsad tid. Under anläggningstiden kommer transporter och byggarbeten att utföras, detta ger upphov till utsläpp till luft från de fordon som används. Inga utsläpp till mark och vatten sker under normala arbetsförhållanden. Krav kommer att ställas på entreprenörer att kunna hantera en eventuell olycka samt att sanering ska ske. Viss påverkan på infrastruktur och trafik kommer att uppstå när maskiner och fordon transporterar sig på eller i närheten av vägområdet. Korsning med väg 26 kommer att utföras med styrd borrning och kommer då inte att påverka framkomligheten i trafiken. 6 TIDPLAN FÖR PROJEKTET Vattenfall har för avsikt att ansöka om nätkoncession för linje för ledningen under tredje kvartalet Om nätkoncession för linje erhålls planeras byggstart att ske under våren Rasering gällande delsträckan av luftledningen är planerad att utföras under hösten 2016, under förutsättning att den nya markförlagda ledningen tagits i drift. 7 SVARSTID OCH SKRIFTLIGA YTTRANDEN 7.1 Frågor Vid frågor kontakta på NEKTAB, Kontaktuppgifter finner Ni under rubriken Administrativa uppgifter. 7.2 Synpunkter i samrådet Synpunkter i samrådet skall skriftligen inkomma senast 11 aug 2014 till: NEKTAB Att: Sågaregatan Trollhättan Eller på mail: 13
