Nortest Monitor (v 1.1.8)

Transkript

1 Nortest Monitor (v 1.1.8) Snabbguide I denna snabbguide kommer vi att använda oss av ett antal begrepp som är viktiga att förstå: Server. Den dator som innehåller databasen som sparar våra testresultat, kurvor etc. De trådlösa mottagarna, transpondrarna, är kopplade till denna dator. Transponder. Den trådlösa mottagaren som är kopplad till servern. Repeater. En trådlös mottagare som inte är kopplad till servern utan endast fungerar som en förlängning av den trådlösa räckvidden. Testare. Den apparat som ansluts till batterierna och utför själva testet. Cykel. En cykel består av en uppladdning och ett kapacitetstest. Slutladdning. Består av endast en uppladdning. Test. Ett test kan se olika ut beroende på hur vi sätter upp testet. Ett test kan t.ex. innehålla flera cykler. System. Ett system innehåller alltid en server samt minst en transponder och minst en testare. Ett större system kan dock innehålla flera transpondrar, en eller flera repeatrar samt flera testare. Dock kan det bara finnas en server i ett system. Batteritest.se. En huvuddatabas med information om de olika systemen samt gemensam information om batterimodeller, laddarmodeller, testtyper o.s.v. Projekt. Projekt används för att knyta ihop olika test som hör samman. OBSERVERA! Testarna får endast anslutas till elrullstolar med 3-polig XLR kontakt där stift 1 är plus och stift 2 är minus. Vid tveksamhet måste ladduttagets polaritet först testas. Testarna får endast anslutas till laddare med 3-polig XLR kontakt där stift 1 är plus och stift 2 är minus. Vid tveksamhet måste laddarens polaritet först testas. Vid kapacitetstest utvecklar dessa testare en hel del värme. Testarens kylfläns har en arbetstemperatur på 60 C. Se till så att testaren placeras på ett sådant sätt att kylningen ej försämras samt på ett värmetåligt underlag. Använd inte testaren om den har synliga skador. Kontrollera att kontakterna är i gott skick. Använd testarna endast på 24V elrullstolar. Max laddström: 12 A Max spänning: 35 V Min spänning: 19 V

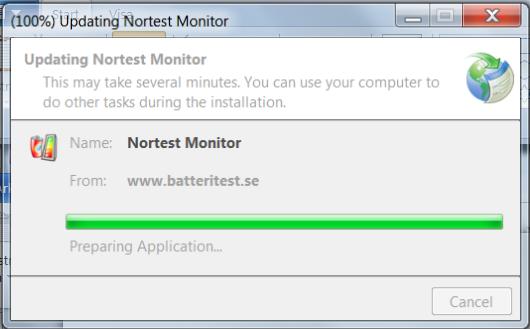

2 Nortest Monitor Nortest Monitor är programvaran för att koppla upp sig mot ett system och hantera den data och de tester som finns lagrade på servern i systemet. Nortest Monitor kan koppla upp sig mot samtliga system som det kan nå nätverksmässigt. Programmet startas från START menyn under Alla program -> DOJA -> Nortest -> Nortest Monitor. När programmet startas kontaktas batteritest.se för att se efter om det finns några programuppdateringar. Om det finns en uppdatering så får man frågan om man vill installera denna. Svara då alltid OK. Programmet laddas nu ner från batteritest.se och installeras automatiskt. Detta kan ta en liten stund beroende på hur snabb förbindelsen mot internet är. Normalt tar det bara några sekunder. Vissa uppdateringar är obligatoriska. Vid dessa uppdateringar får man inte någon fråga om man vill installera uppdateringen eller ej, utan nerladdning och installation går automatiskt.

3 Programmet startar sedan automatiskt och ser ut som nedan. 1. Här väljer vi vilka test som ska visas i tabellen (3). Alternativen fungerar enlig följande: Alla. Alla test som finns sparade visas i tabellen. Ej startade. Endast test som lagts upp men ännu inte påbörjats visas i tabellen. Pågående. Startade men ännu inte avslutade test visas i tabellen. Avslutade. Endast avslutade test visas i tabellen. Test med fel. Endast test som avslutats med felmeddelande visas i tabellen. Projekt. Endast de test som tillhör projektet i listan till höger visas i tabellen. 2. Här visas hur många test som hittades med det aktuella urvalet. 3. I denna tabell visas de test som hittades med aktuellt urval Rader med grön bakgrund indikerar klara test. Rader med gul bakgrund indikerar pågående test. Rader med röd bakgrund indikerar test som avslutats med fel. Övriga rader är test som ännu inte påbörjats. 4. Uppdaterar tabellen (3) med gällande urval. 5. Här visas benämningen på det test som för närvarande laddats. 6. Programmets meny. Härifrån styrs vissa funktioner. 7. Här väljer vi vad vi vill se när det gäller laddat test.

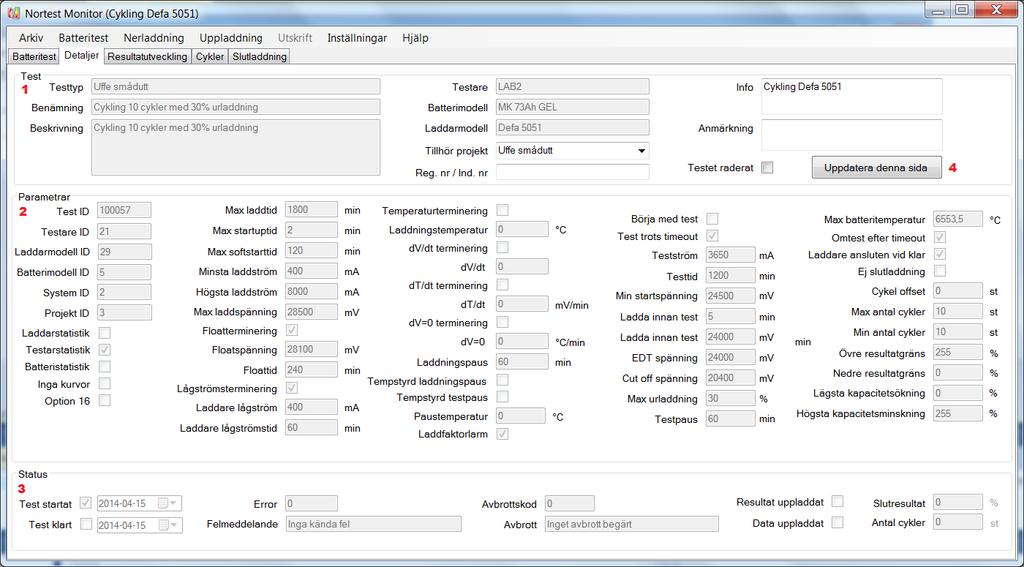

4 För att ladda ett test så dubbelklickar man på önskad rad i tabellen (3) varvid testet laddas från databasen. Efter att testet laddats öppnas automatisk fliken Detaljer. 1. Här visas information om laddat test. De fält som inte är gråmarkerade går att ändra om man vill, och kommer att sparas när man lämnar denna flik. 2. Här visas de faktiska parametrar som gäller för testet och det är efter dessa som testaren jobbar. 3. Här visas aktuell status för det laddade testet. 4. Uppdaterar informationen på denna flik.

5 Nästa flik heter Resultatutveckling och ser ut enligt nedan. 1. Om testet består av flera cykler så ser man i denna graf hur laddningen utvecklats. Energi. Antal iladdade wattimmar (Wh). Laddtid. Det antal minuter laddningen tagit. Medeleffekt. Den genomsnittliga effekten under hela laddningen. 2. Om testet består av flera cykler så ser man i denna graf hur kapaciteten utvecklats. Energi. Antal utplockade wattimmar (Wh). Resultat. Resultatet i procent. Siffrorna vid grafen anger resultatet i procent vid aktuell cykel. EDT. Hur stor andel av hela testet som spänningen legat över 24 Volt. Om testet består av endast en cykel kommer kurvorna ovan att bestå av endast en punkt vilket gör kurvorna meningslösa. Om man dubbelklickar någonstans på grafen uppdateras kurvorna från databasen. Om man rör muspekaren över någon av graferna kommer en markör i form av ett vertikalt rött streck att visas samt en ruta med värden för den aktuella cykeln i grafen.

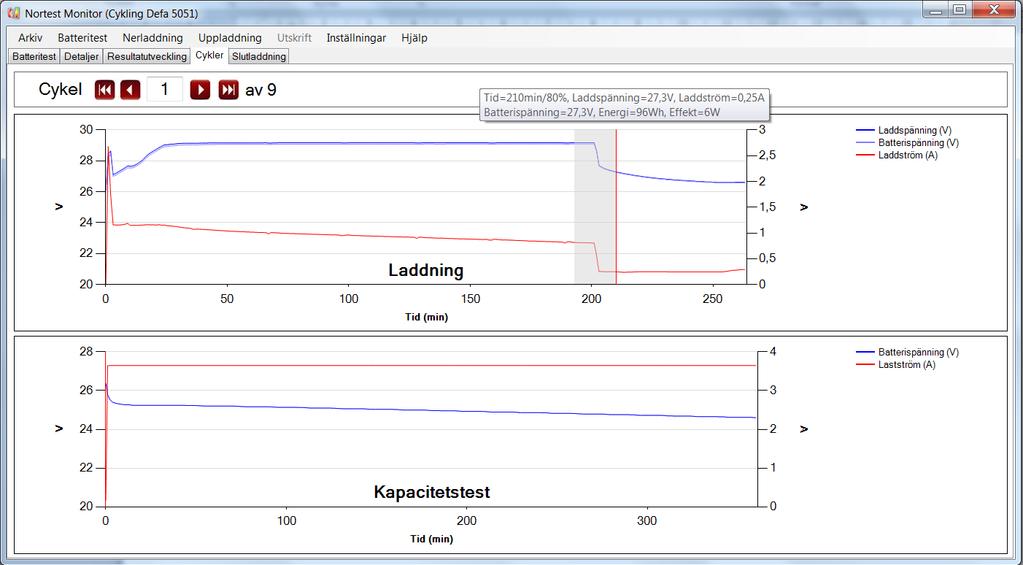

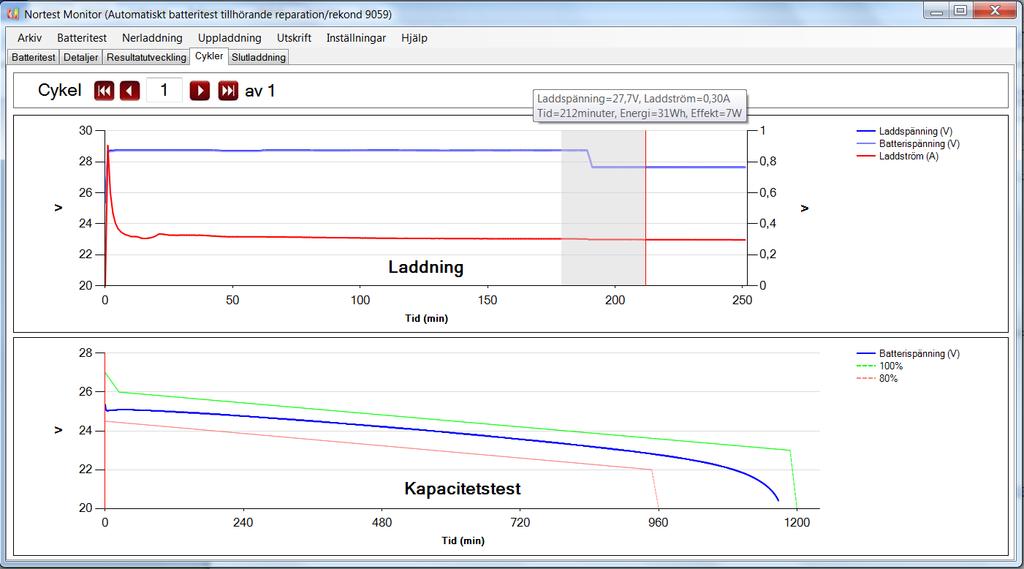

6 Nästa flik heter Cykler och ser ut som nedan. Här kan vi gå in och detaljstudera varje cykel i testet. 1. Väljer vilken cykel som ska visas. Använd pilarna för att välja cykel. Det går också att skriva in önskad cykel i rutan och tryck Enter. 2. Grafen visar laddningsförloppet på den valda cykeln. Vilka kurvor som visas beror på de inställningar man gjort i programmet. 3. Grafen visar urladdningsförloppet på den valda cykeln. Vilka kurvor som visas beror på de inställningar man gjort i programmet. 4. Om Stödlinjer aktiverats i inställningarna visas den övre, gröna stödlinjen. Denna motsvarar ungefär 100% batterikapacitet. 5. Om Stödlinjer aktiverats i inställningarna visas den nedre, röda stödlinjen. Denna motsvarar ungefär 80% batterikapacitet. Om man dubbelklickar någonstans på grafen uppdateras kurvorna från databasen.

7 Sista fliken heter Slutladdning och ser ut som nedan. Grafen visar laddningsförloppet för den sista laddningen i testet. Om man dubbelklickar någonstans på grafen uppdateras kurvorna från databasen. Markörer Om man rör muspekaren över någon av graferna kommer en markör i form av ett vertikalt rött streck att visas samt en ruta med värden för den aktuella tidpunkten i grafen.

8 Zoomning Om man bockat i alternativet Aktivera zoom-funktionen i graferna i programmets inställningar kan man zooma in en viss del av kurvan. Detta gör man genom att dubbelklicka och dra varvid ett grått fält skapas i kurvan. När man sedan släpper vänster musknapp igen kommer det markerade området att zoomas. Med knappen 1 backar man till föregående zoomnivå. Med knapparna 2 och 3 kan man sedan skrolla tidsaxeln fram och tillbaka.

9 Markering Om man inte bockat i alternativet Aktivera zoom-funktionen i graferna i programmets inställningar kan man istället markera en viss del av kurvan. Detta gör man genom att dubbelklicka och dra varvid ett grått fält skapas i kurvan. När man sedan släpper vänster musknapp igen kommer det markerade området att zoomas. I nedre, högra hörnet visas nu rutan Markering. I rutan visas information om markeringens längd (uttryckt i minuter) samt skillnaden mellan värdena i början och slutet av markeringen. Denna funktion finns på cykelgraferna samt slutladdningsgrafen. Klicka någonstans på grafen för att ta bort markeringen.

10 Lägga upp nytt test Genom att välja Nytt test i menyn Batteritest kan man lägga upp ett nytt batteritest. Följande ruta kommer då att dyka upp. Första fliken heter Grundläggande parametrar. De parametrar som är markerade med * måste alltid fyllas i varje gång man lägger upp ett nytt test. Övriga parametrar kan lämnas tomma om man vill.
