2 2 INNEHÅLL. INNEHÅLL FÖRORD CADDIREKT BRAND ÖVERGRIPANDE BESKRIVNING STARTA CADDIREKT BRAND... 5 STARTA CADDIREKT BRAND VERKTYG... 5 REGISTRERA LICENS... 6 OnLine registrering... 7 Manuell registrering... 8 FLYTTA LICENS MELLAN CAD PLATTFORMAR REPARERA INSTALLATION SÖKA UPPDATERINGAR AVINSTALLERA STARTA CADDIREKT BRAND CADDIREKT BRAND I CAD CADdirekt BRAND Inställningsdialog/Verktygsfält Rullgardinsmeny Inställningsdialog Rullgardinsmeny Verktygsfält med knappar INSTÄLLNINGSDIALOG GRUNDLÄGGANDE INSTÄLLNINGAR Val av lagerstandard: Skalaför linjetyper Symbolskala Inställningar textning INSTÄLLNINGAR BRANDKLASSER INSTÄLLNINGAR BRAND BR/OR/SR INSTÄLLNINGAR UTRYMNING INSTÄLLNINGAR SAM SYSTEMATISERAT ARBETSMILJÖARBETE OM CADDIREKT BRAND

3 VERKTYGSFÄLT: BRAND INTRODUKTION TILL CADDIREKT BRAND BRAND BRAND SR/OR SBF 1021:1 OCH 1021: BRAND SR/OR SBF 1021: JUSTERING SYMBOLSKALA enl. SBF 1021: BRAND SR/OR SBF 1021: SEKTIONSYTOR MED FÄRGKOD enl. SBF 1021: ADRESSNUMMER OCH SYMBOLER SR/OR enl. SBF 1021: JUSTERING SYMBOLSKALA enl. SBF 1021: SKAPA ÖVRIGA INFORMATIVA YTOR enl. SBF 1021: Utrymningsskyltar/Nödbelysning UTRYMNINGS SYMBOLER BRAND BSF Insatsplaner BRAND RSYD Insatsplaner SAM ISO7010 Systematiserat ArbetsMiljöarbete Textning ARBETSMETOD I CADDIREKT BRAND, INTRODUKTION ÖVNING 1 - ATT ARBETA I ETT PROJEKT Projekt start Mappstruktur och namngivning av CAD filer Namngivning av modellfiler Namngivning av modellfiler enligt utökad SS Beteckningen disciplin Projektörshandling Kod Tekniskt system för Brand-projektör, Räddningstjänst Modellfilens innehåll Plan eller löpnummer Justering av arkitektunderlag Koppla Arkitekt modell till en Br modell med externreferens ANPASSA SYSTEMINSTÄLLNINGAR ARBETSMETOD I CADDIREKT BRAND Arbetsexempel Arbetsexempel Arbetsexempel Arbetsexempel Arbetsexempel Färgkoder enl. Bilaga B informativa ytor Skapa yta för väg Arbetsexempel Skapa gränser för sektioner Lägg till Sektionsnummer Lägg till Adressnummer och symboler för detektering Visa endast detaljer för ORIENTERINGSRITNING

4 4 FÖRORD. CADdirekt BRAND är en modern 2D applikation som är 100 % kompatibel med DWF-formatet och flera CAD-plattformar. CADdirekt BRAND är framtagen för att på ett enhetligt sätt kunna definiera brandskyddet i en fastighet, brandlarmsritningar typ OR / SR, utrymningsritningar, SBA handlingar och SAM handlingar. CADdirekt BRAND det nya enhetliga sättet att beskriva brandskyddet i byggnader både CAD och på ritning. BricsCAD V 16, V 17 V18 AutoCAD 2015, 2016, 2017 och 2018 AutoCAD MEP 2015, 2016, 2017 och 2018 AutoCAD Arch 2015, 2016, 2017 och 2018 ProgeCAD 2018 Rita 2D Enkelt beskrivet, CADdirekt BRAND gör inget som du inte själv väljer att göra och sätter inga begränsningar för hur dina handlingar kommer att se ut. CADdirekt BRAND är utvecklade med ordet direkt som ledord: - direkt kompatibel - direkt produktiv - direkt funktion - direkt lönsam Detta är en handbok i CAD-projektering med applikationen CADdirekt BRAND. Handboken fungerar såväl som självstudiematerial, som kurslitteratur på lärarledda kurser. Den beskriver grundligt de olika delarna i CADdirekt BRAND vad gäller utseende/placering av symboler, funktioner samt hur applikationen är tänkt att användas. Förutom en genomgång av applikationen tar vi upp ämnen som är tätt förknippade med problem runt CADprojektering. Vi hoppas att denna handbok kommer att vara till stor hjälp för såväl nybörjare som erfarna CAD-användare vid upprättande av brandskyddsdokument. Första delen: Handlar om mer grundläggande utseenden och funktion i CADdirekt BRAND. Andra delen: Beskriver arbetsmetoder och arbetsexempel. Varje arbetsexempel är beskrivet i steg för steg med bild och beskrivande text. Skadeansvar: Då boken är avsedd att vara en vägledning i CAD projektering tar DokumentAssistans AB ej på sig något ansvar vad gäller skador av något slag uppkomna vid projektering efter denna handling.

5 5 CADDIREKT BRAND ÖVERGRIPANDE BESKRIVNING. STARTA CADDIREKT BRAND Efter installation startas CADdirekt BRAND via starmenyn eller skrivbordet. Två alternativ att starta CADdirekt BRAND Startar CADdirekt BRAND med det program som valdes vid installationen. CADdirekt BRAND kan även startas från en genväg placerad på skrivbordet. Det är kopplad CAD plattform som startar och med CADdirekt BRAND aktiverad. STARTA CADDIREKT BRAND VERKTYG CADdirekt BRAND Verktyg startas via startmenyn, eller genom att du startar installationen igen. OBS! Kan endast öppnas när CAD programmet är stängt. CADdirekt BRAND Verktyg är ett program som ligger utanför CAD och hjälper till att sköta övergripande hantering av programmet.

6 6 Denna dialog hjälper med underhåll av programmet. - Registrera applikationen - Flytta licens mellan CAD plattformar. - Reparera installation - Söka uppdateringar - Avinstallera De enskilda momenten redovisas enskilt nedan. REGISTRERA LICENS Starta licensregistrering kan göras på två sätt. Från CADdirekt Verktygs dialogen eller från menyvalet Registrera applikation Båda alternativen öppnar dialogrutan för att licensregistrera. Under perioden för utvärdering kan registreringsdialogen även startas via denna dialog. Licens aktivering via OnLine eller Manuallt registrering när internet saknas.

7 7 OnLine registrering Klicka på Aktivera nu Registrering sker i en databas. Därför kontrolleras datorns internetanslutning som första fas i registreringen. Om internetanslutningen är stabil visas denna dialog. Fyll i era användaruppgifter is samtliga fält. Klicka på registrera OnLine

8 8 När dialogen blir grå har registreringen genomförts korrekt. Klicka på OK för att avsluta licensregistreringen. Licensen är nu aktiv. Stäng Informationsrutan genom att klicka på OK. Manuell registrering Vid avsaknad av internet eller om datorn har Instabil Internetanslutning skall en manuell registrering genomföras. Klicka på Aktivering manuellt Skriv in alla uppgifter i fälten. Licensnummer erhåller ni från er återförsäljare.

9 Kopiera till klippbord. 9 Klicka på knappen Kopiera till klippbord. Nu kopieras all text i de ifyllda fälten. Skicka ett mail till support@caddirekt.se i det nya mailet klistra in från klippbordet med ctrl-v eller högerklicka och välj klistra in Licensregistreringsfil. Inom 48 kommer ni få ett svar från support@caddirekt.se med en licensregistreringsfil bifogad. Spara filen på en plats i er dator. Tex. Mina dokument Starta licensregistreringsdialogen. Från CADirekt BRAND Verktyg Eller Menyalternativet

10 10 Lägg till Licens. Klicka på knappen, gå till platsen på hårdisken som ni sparat licensfile. Välj fil och klicka på öppna. När licfilen är inläst. Visas dialogen. Registrering av Lisensen är nu genomförd. Klicka på OK. När dialogen blir grå har registreringen genomförts korrekt. Klicka på OK för att avsluta licensregistreringen. Licensen är nu aktiv. Stäng Informationsrutan genom att klicka på OK.

11 Efter registrering visas licensperioden. 11 Bilden visar hyra lic 365 dagar + 30 dagar. De extra 30 dagar övergår programmet i testläge. Under denna period kan ny tid adderas. Ny tid kan adderas på två sätt efter förlängd licenstid. Automatisk eller via knappen Sök efter förlängning av licenstid. FLYTTA LICENS MELLAN CAD PLATTFORMAR Detta val är skapat för att möjligöra en enkel flytt av CADdirekt BRAND till olika CAD plattformar, t ex när de efterfrågas i ett projekt. Det finns två flyttalternativ: Inom dator Till annan dator. Inom dator till annan CAD plattform Möjligen krävs en specifik filversion. eller så kräver projektets samordning att CADdirket BRAND skall köras på specifik plattform. Programmet avinstalleras från aktuell CAD plattform och startar därefter en ny installation. Till annan dator För att detta skall vara möjligt måste applikationen vara registrerad. Används t ex vid licensflytt mellan stationär dator och bärbar dator. Licensnummret avaktiveras mot registrerade uppgifter och möjligör installation på valfri dator.

12 12 REPARERA INSTALLATION Denna funktion utför en återinstallation med de val som gjorts vid ursprungling installation. Detta verktyg kan behöva startas när användaprofiler har bytts i CAD programmen, eller när CADdirekt BRAND visar instabillitet i funktioner. Ett exempel på detta kan vara att felmeddelanden framträder på skärmen. SÖKA UPPDATERINGAR CADdirekt BRAND kommer löpande att förbättras och utvecklas. Denna knapp söker efter uppdateringar inom versionsummret för licensen. Finns uppdatering kommer dessa direkt att installeras. Saknas uppdateringar kommer denna text att visas. AVINSTALLERA Via denna knapp kan programmet avinstalleras. Tänk på att CAD programmet måste vara nedstängt när avinstallation genomförs. STARTA CADDIREKT BRAND Startar CADdirekt BRAND från verktyg CADDIREKT BRAND I CAD. Efter installation statas CADdirekt BRAND via starmenyn Från skrivbordet. Startar CADdirekt BRAND med program som valdes vid installation.

13 13 Bilden visar grundverktygsfält och inställningsdialogen för CADdirekt BRAND. CADdirekt BRAND Inställningsdialog/Verktygsfält. Rullgardinsmeny Menyn har 4 funktioner. Öppning av inställningsdialogen.

14 14 Ritningstillbehör Ritnigsramar, 11st Ritningshuvuden, 5st Skalreferenser, 7st. Revideringsmoln Revideringspil Öppning av registreringsdialogen Se avsnittet REGISTRERA LICENS Öppning av hjälpfilen, tillika manual och övningshäfte.

15 15 Inställningsdialog. Detta val öppnar inställningsdialogen. Det är här som alla inställningar för hur ritningarna skall se ut. Grundläggande lagerstruktur samt specifikt system inställningar. Rullgardinsmeny Verktygsfält med knappar INSTÄLLNINGSDIALOG. Inställningsdialogen öppnas via Meny valet Verktygsfältet

16 16 GRUNDLÄGGANDE INSTÄLLNINGAR System dialogen är navet i CADdirekt BRAND. Dialogen är indelad i fyra menyflikar Det är dessa inställningar som utgör grunden för hur applikationen CADdirekt BRAND kommer att skapa objekten med CADdirekt BRAND s verktygsknappar. Val av lagerstandard: Växla mellan grundstrukturen för lageruppbyggnad. Det är användarens roll som avgör vilken inställning som skall vara aktiv. Bilden visar aktiv standard BH90 Brand Det innebär att samtliga lager som brand celler och symboler kommer att ligga på lager som startar med tecken Br Bilden visar aktiv standard BH90 Brand Vid namngivning av dokument skall kod A respektive Br användas. Arkitektens CAD filer heter A som 1: tecken A-99_P010 Brandkonsultens CAD fil heter Br som 1:a del in namnet Br99_P010

17 17 Skalaför linjetyper Den viktigaste inställningen för projektering. (LTScale) är en variabel i som styr upprepningsmönstret för en linje. Linjetyp skalan = 1 Linjetyp skalan = 2 Symbolskala Är grunden för storleken alla symboler som sätts in i en ritning. Bild visar Skala för linjetyper 50 och symbolskala 1

18 18 Med symbolskalan kan storleken på symboler generellt ändras. T.ex. sätt värdet till 2 blir alla symboler dubbelt så stor som linjetypskalan anger. Ny symbol är nu inplacerad med symbolskala 2. Inställningar textning Ange texthöjd: Ställ in text höjd. Fysisk texthöjd är detta värde gånger LTSCALE i modellen. Text stil: Denna lista är hämtad från aktuell ritningsfil. Textfärg: Färgval när normalt ett värde mellan Färg för änvisningslinje: färg Nyhet Lägg till egna texthöjdsalternativ. Lägga till och ta bort texthöjder

19 Lägg till egen texthöjd. Klicka på? 19 Ange egen höjd. Obs! Aven egen angiven text höjd kommer att vara beroende på vald utskriftsskala. Decimal anges med punkt. (Ex 7.5 ) Nyhet Text färg: I version kan RGB värg väljas. Endas för BrisCAD och AutoCAD Skriv in RGB kod eller klicka i färgspectrumet för att ange önskad färg.

20 20 INSTÄLLNINGAR BRANDKLASSER. Alla standard config filer har inställningar som förljer rekommendationer i BH90, Del 2 stycke Rekomendation är att inte ändra dessa inställningar. Tips! Om en befintlig ritning skall kompeltteras med ny grafik för brandceller är det bättre att rita med dessa med dessa inställningar och uppdatera befintlig grafik. Lämplig är att använda kommandot Match Properies. Varje Brandklass har 9 brandmotstånd. Samtliga delsystem har identisk uppbyggnad så här beskrivs för klass E för att beskriva den generella strukturen. Bild visar utseende i BH90. SB11 har en annan uppbyggnad av lagerstrukturen och system som anger - Lagernamn för brandklass tid kod 1E- till 9E- Brandsymboler Brand symboler Lagerfärg Lagret som skapats har färg 1 (röd) Brand symboler symbolfärg

21 Samtliga symboler är definierade att kunna anta annan färg än lagrets. Värde är giltig 21 Brandklass, Brandmotstånd Bild visar Brandklass E brandmotstånd 15 minuter, E15. E15 Namn: Är namnet på systemet. Denna textsträng i kombination med lagernamnet för detaljen utgör lagernamnets uppbyggnad. Lagernamnet för E15 blir A-B-E---EOA----E15 E15 Lagerfärg: Är den färg som systemets använder när lagret skapas. E15 Linjefärg: skall vara Bylayer om linjen skall följa lagrets färg. Om annan inställning önskas skall detta värde vara en siffra mellan E15 Lagrets linjetyp: Utgör värdet när lagret skapas för detta system. Linjetypen är definitionen brandklassen och upprepningsmönstret varierar md skalan LTSCALE. E15 Linjen linjetyp: Utgör värdet för linjer när systemet ritas. E15 Linjen bredd: utgör bredden på brandcellsgränsenslinje (Pline). Värdet 40 ger bredd 40 mm (Globalwid). Info! BH90 Del 2 stycke 4.25 har rekommendationer för hur bred en brandcellslije får vara. Linjens bredd får ej övestiga 75% av väggens bredd. Dvs. en 120 mm bred vägg skall max ha linjebredd 90

22 22 INSTÄLLNINGAR BRAND BR/OR/SR. Brand BR/OR/SR Lagerlista grund System 1-10 för BR/OR/SR Varje system har egna inställningsvariabler. Detta för att kunna särskilja system med färger och namn så att det underlättar projekteringen då färgen indikerar detaljens systemtillhörighet. Tips! Jobba aktivt med att Namnge system 1-10 samt att sätta egen färg på systemen. På detta sätt upprättas CAD modellen så förenklar projekteringen samt utskrift. Tänd och släck lager i vyporten att endast önskade detaljer visas och blir synliga i utskrift. INSTÄLLNINGAR UTRYMNING. Inställningar utrymning

23 Lager och system 23 Grunden i lagerstrukturen för utrymning hämtas från flik GRUNDLÄGGANDE INSTÄLLNINGAR Utrymningsväg - Namn: Är namnet på systemet. Denna textsträng i kombination med lagernamnet för detaljen utgör lagernamnets uppbyggnad. Lagernamnet för UTR blir A-B-U-----A----UTR Utrymningsväg Lagerfärg: Är den färg som systemets använder när lagret skapas. Utrymningsväg Linjefärg: skall vara Bylayer om linjen skall följa lagrets färg. Om annan inställning önskas skall detta värde vara en siffra mellan Utrymningsväg Lagrets linjetyp: Utgör värdet när lagret skapas för detta system. Linjetypen är definitionen brandklassen och upprepningsmönstret varierar md skalan LTSCALE. Utrymningsväg Linjen linjetyp: Utgör värdet för linjer när systemet ritas. Utrymningsväg Linjen bredd: utgör bredden på brandcellsgränsenslinje (Pline). Värdet 40 ger bredd 10 mm (Globalwid). Utrymnings symboler Lagerfärg Det är endast Linjen och pilen som kan anta olika färger. Lagret som skapats har färg 82 Samtliga symboler är definierade att kunna anta annan färg än lagrets. Värde är giltig Övriga symboler har inställningar så att bästa återgivningen på ritning uppnås.

24 24 Symbolskala är storleken för alla utrymningssymboler som sätts in i ritningen. Symboler har storlek som är skapad för att värde 1 tillsammans med linjetypskala ge symbolen bästa återgivningen på ritningen. INSTÄLLNINGAR SAM SYSTEMATISERAT ARBETSMILJÖARBETE. Inställningar SAM Lager och system Grunden i lagerstrukturen för SAM hämtas från flik GRUNDLÄGGANDE INSTÄLLNINGAR SAM - Namn: Är namnet på systemet. Denna textsträng i kombination med lagernamnet för detaljen utgör lagernamnets uppbyggnad. Lagernamnet för UTR blir A-B-U-----A----UTR SAM Lagerfärg: Är den färg som systemets använder när lagret skapas. SAM Linjefärg: skall vara Bylayer om linjen skall följa lagrets färg. Om annan inställning önskas skall detta värde vara en siffra mellan 1-255

25 25 SAM Lagrets linjetyp: Utgör värdet när lagret skapas för detta system. Linjetypen är definitionen brandklassen och upprepningsmönstret varierar md skalan LTSCALE. SAM Linjen linjetyp: Utgör värdet för linjer när systemet ritas. SAM Linjen bredd: utgör bredden på brandcellsgränsenslinje (Pline). Värdet 40 ger bredd 10 mm (Globalwid). SAM symboler Lagerfärg Lagret som skapats har färg 7 Vit. Samtliga symboler är definierade att kunna anta annan färg än lagrets. Värde är giltigt. Symbolskala är storleken för alla utrymningssymboler som sätts in i ritningen. Symboler har storlek som är skapad för att värde 1 tillsammans med linjetypskala ge symbolen bästa återgivningen på ritningen.

26 26 OM CADDIREKT BRAND. Denna flik visar programfakta om programmet. Versionen av CADdirekt BRAND.. Licensnummer Dagar kvar innan förlängning licens måste beställas. CAD program som applikationen är knuten Användaruppgifter. Systeminställning Spara/ Hämta/Hjälp Visa CADdirekt BRAND Det finns lägen då detta verktygsfält måste släckas ned. Med denna knapp i aktiveras huvudverktyget på arbetsytan. Hämta inställningar Denna knapp öppnad en dialog för att hämta en inställningsfil som tidigare har sparats med Spara inställningar. Nyhet Det finns 12 st grund strukturer med lagerstandard för BH90 samt SB11 i installationsmappen. De 12 Config filer som är med i installationen är skapade för att underlätta upprättande av dokumentation enl. BH90 eller SB11. Diciplin A eller Br SBF1021:1 eller SBF1021:2 255 Färger eller RGB med 16,9 miljoner alternativ. Info! Med RGB inställning skapas handlingar så som SBF1021:2 föreskriver färgkoder. 255 inställningarna ger en liten skillnad i färgton mot RGB så valet av inställning 255 eller RGB har ingen större betydelse. Grafikkort i datorn samt skrivaren avgör om utskriven handling och datorskärm överenstämmer.

27 Spara Inställningar Denna knapp sparar nuvarande inställningar till en egen fil. 27 Alla systeminställningar. Lager namn, specifika systeminställningar osv. som utgör grunden för ett projekt eller en beställares krav spara i en egen inställnings fil. Spara din inställningsfil i samma mapp som dina filer. Detta underlättar när ni är flera som jobbar i ett projekt eller mot en kund. Återställ inställningar. Denna knapp åter ställer samtliga värden för systemen till ursprungliga värden. CADdirekt BRAND utgår från Bygghandling 90 för Lagerstrukturen Namn på systemen är grundsystem OK Avbryt. Hjälp. När ändringar i någon dialog är genomförd skall detta sparas till aktivt system. Om du klickar på OK knappen sparas inställningarna och Inställningsdialogen stängs. Nu arbetar programmet efter de sparade inställningarna. Avbryt, stänger inställningsdialogen utan att spara ändringar i systeminställningarna. Föregående värden kommer att gälla. Öppnas hjälpfilen för CADdirekt BRAND.

28 28 VERKTYGSFÄLT: BRAND. INTRODUKTION TILL CADDIREKT BRAND. CADdirekt BRAND är indelad i 2 delar. Enkelt beskrivet. Brandskyddsbeskrivning Utrymningsplaner, Insatsplaner och Systetematierat arbetsmiljöarbete. Brandskyddsbeskrivning Utrymningsplaner, Insatsplaner och Systematierat arbetsmiljöarbete BRAND Brandcellsgränser Första delen av menyn berör brand. Brandcellsgränser samt tidsfaktorer som skall beskrivas och vara läsbara i CAD samt på svartvitt papper. 6 st. brandklasser samt 9 tidsfaktorer.

29 Bilden visar alla brandcellsgränser uppritade 29 Att utläsa brandklass i CAD fil är enkelt. Linjetypen heter samma som brandmotståndet samt lagrets namn enl. standard innehåller namnet på brandmotståndet. Färgen tillsammans med linjes struktur beskriver brandmotståndet i tid. 45 minuter i skala 1:50 ger en längd på 325 mm 120 minuter i skala 1:50 ger en längd på 470 mm Grundtanken för brandklass strukturerna är: Mitt delen streckprick eller dubbelprick skall vara samma genom hela klassen. Det är tiden som ändras dvs. Längre mittendel samt att färgen blir mörkare för när tiden ökar.

30 30 Brandcellsgräns beteckning För att ge brandhärdigheten en 100 % -ig läsbarhet i utskriven form på svartvit ritning skall gränsen på någon plats kompletteras med en klass symbol. Där Klass och motståndstid skall vara läsbar. Beskriver att E30 väggen innehåller glas. Är definitionerna för tätheten i ett glasparti/dörr. -C Dörrklass med stängare EIxx-C -CSa Dörrklass med stängare och täthetsklass EIxx-C Sa -Sa Dörrklass med täthetsklass EIxx-Sa -Sm Dörrklass med täthets- och tempklass EIxx-Sm -CSm Dörrklass med stängare, täthetsklass och tempkrav EIxx-C Sm BRAND SR/OR SBF 1021:1 OCH 1021:2 Brandsymboler för Brandlarmsritningar OR/SR BRAND SR/OR SBF 1021:1 Dessa tre knappar öppnar verktygsfälten för att arbeta med brand symboler enl. SBF 1021:1

31 31 Centraler och apparater SBF 1021:1 Detektorer SBF 1021:1 Siren/Larm SBF 1021:1 JUSTERING SYMBOLSKALA enl. SBF 1021:1 Utgångsläge för storleken på alla symbolers storlek utgår från inställd linjetypskala (Samma som tänkt utskriftskala) i layouten Grundläggande inställningar Med överordnad skalfaktor kan symbolens storlek ökas eller minskas efter egna önskemål. Nyhet i Samtliga symboler har en täckande yta i grunden så att symbolen framträder bättre på ritningarna 10 st. System underlättar att göra tydliga handlingar

32 32 Ytor färgade för att tydliggöra sektioner färgläggs enl. egna önskemål och symboler maskerar bort bakomvarande färg för att tydligt framträda. Nyhet Ny struktur för lager olika symboler är kopplade till. SR och OR ritningar skall redovisas med olika symboler Med alla lager aktiva är handlingen av struktur SR. Fryser/Släcker ni de lager angivna i lager fliken blir handlingen en OR ritning. I detta exempel fryser/släcker ni lager Br * Br * * (Stjärna) Lägger ni till i sökningen för att få alla lager som börjar angiven sträng samt alla ändelser. BRAND SR/OR SBF 1021:2 Nyhet i Skapa Brandlarmsritningar enl. SBF 1021:2 Samtliga symboler har en täckande yta i grunden så att symbolen framträder bättre på ritningarna För en grundläggande redovisning på arbetsflödet med SBF1021:2 hänvisar vi till Arbetsexempel 5. Dessa fyra knappar öppnar verktygsfälten för att arbeta med brand symboler enl. SBF 1021:1 Centralutrustning SBF 1021:2 Övervakningsapparater SBF 1021:2

33 Apparater i larmanläggning SBF 1021:2 Sektionsyta, Adressnummer och Sektionsnummer SBF 1021:2 33 SBF 1021:2 Bilaga B Config fil. BH90-Br-SBF Visar förslag på färgkombinationer som ger en bra kontrast mellan sektionsfärger och adressrutan samt mellan sektioner. Bilaga B beskriver 8 st. kombinationer. CADdirekt har adderat 2. Detta ger grundinställning för sammanlagt 10 st. sektionsfärger Config fil. BH90-Br-SBF RGB

34 34 SEKTIONSYTOR MED FÄRGKOD enl. SBF 1021:2 För en grundläggande redovisning på arbetsflödet med SBF1021:2 hänvisar vi till Arbetsexempel 5. Aktivt system styr vilken färg som kommer att användas. Config fil. BH90-Br-SBF Config fil. BH90-Br-SBF RGB Aktiveras system 1 kommer Begränsningslinjen samt skapad Yta att vara färg 21 och adressrutan Kopplingslinjen ha färg 31

35 35 Kopplingslinjen Bredden på kopplingslinjen är individuell för varje system. Ange önskad bredd i inställnings dialogen för varje enskilt system. Välj från listan eller lägg till en egen bredd med? Ange egen bredd. Obs! Aven egen angiven bredd kommer att vara beroende på vald utskriftsskala. Decimal anges med punkt. (Ex 7.5 ) ADRESSNUMMER OCH SYMBOLER SR/OR enl. SBF 1021:2 De nya anvisningarna i SBF 1021:2 visar att adressnummer skall synas i OR och adressnummer och symbol i SR. I figur visas storleken på symbol mer informativt. Dvs. symbolens storlek har reducerats till ca 50% från direktiv i SBF 1021:1. Bild från SBF 1021:

36 36 JUSTERING SYMBOLSKALA enl. SBF 1021:2 Utgångsläge för storleken på alla symbolers storlek utgår från inställd linjetypskala (Samma som tänkt utskriftskala) i layouten Grundläggande inställningar Justera storleken på SBF 1021:2 symboler för att passa storleken för Adressnummer. Standardinställning för att Adressnummer och symbol enl. Bild är 0.5 Önskas annan storlek. Sätt önskad skala vald från listan eller skapa en egen skalfaktor. Med skalfaktor 1 kommer Adressnummer och symbol anta nya skal förhållanden. Adressruta finns i 3 alternativ. 3, 5 eller 7 adressnummer.

37 37 SKAPA ÖVRIGA INFORMATIVA YTOR enl. SBF 1021:2 För en grundläggande redovisning på arbetsflödet med SBF1021:2 hänvisar vi till Arbetsexempel 5. Begränsningslinjen Inställningar av förger för informativa ytor. Lokalfigur, höjd graf, snittlinje Släcksystem Situationsplan vägar Situationsplan byggnad Situationsplan undermarkanläggning Trapphus Tillträdesväg/Angreppsväg Släckanläggning Vatten, dimma, gas, skum Utrymningsskyltar/Nödbelysning Nyhet i Symbolers uppbyggnad är ändrad. Täckande yta i bakgrunden av symbolen gör att den framträder tydligare mot underlaget. Kompletterad med en symbol för NÖDUTGÅNG HANDIKAPP Utrymningsskyltar/ Nödbelysning UTRYMNINGS SYMBOLER 10 st. Utrymnings symboler samt utrymningsväg med utrymnings pil. Symbolerna är framtagna för att tydlig beskriva brandskyddsutrutningen inom en byggnad. Grunden i utrymningsritningen kan ritas i modell och

38 38 I Layoutfliken väljer du storleken som utrymningsritningen skall anta som utskriven. Färdiga format att välja på A3 Liggande stående samt A4 Liggande stående. BRAND BSF Insatsplaner BSF Symboler Verktygsfält i arbetsflöde Insatsplaner områdesöversikt Fordon Insatsplaner plan och sektion Riskkällor Ytor Insatsplaner områdesöversikt Norrpil, Angreppsväg viktig, Angreppsväg annat plan, Angreppsväg övriga, Tillfartsväg, Insatsplan placering, CCS, Nyckelskåp, Brandförsvarstablå, Sprinklercentral vatten, Utrymningstablå, Gasvarnare central, Brytpunkt Mötesplats, Återsamlingsplats, Helikopterlandningsplats, Vindstrumpa, Antal våningsplan, Brandpost kommunal, Brandpost intern, Brandvatten- eller skumkanon, Förbigångsventil, Stigarledning intag, Stigarledning uttag, Brunn dagvatten, Brunn oljeförande avloppsvatten, Trafikregleringskåp, Väggrind eller bom, Max bredd 2,5 m, Max höjd 2,8 m, Max totalvikt.

39 Fordon 39 Uppställningsplats Motorspruta, Mobil Brandgasfläkt, Mobilt lättskumsaggregat, Uppställningsplats vatten-/ skumkanon Insatsplaner plan och sektion Brandgasfläkt manöverdon, Brandvattenpump, Nödavstängning numrerad, Frånskiljning elektricitet, Plats för bild, Räddningshiss, Utrymningshiss, Utrymningsplats, Röklucka, Röklucka öppnas på plats, Röklucka manöverdon, Saneringsplats, Skumintag, Skydda objekt, Släcksystem manuell aktivering, Släcksystem utrymme skyddas av släcksystem, Lättskumsaggregat, Säker flyktplats, Tilluft brandgasventilation, Stege,Trappa normal, Trappa namn Riskkällor Riskkälla numrerad, Riskkälla högspänning, Riskkälla tryckkärl, Riskkälla exklassning, Tryckavlastning Ytor Begränsningslinje för yta, Ytfunktion - Brandvatten och Släcksystem, Byggnader som omfattas av insatsplan, Högdelar av området som omfattas av insatsplan, Horisontella tillträdesvägar inne i byggnaden, Körbarväg för räddningsfordon, Utrymmen/massor under marknivå, Normal insatsinformation och tekniskt brandskydd, Riskkällor, Skyddvärt utrymme pga högt kulturvärde, Bebyggelse som inte omfattas av insatsplan, spill o dagvatten, Trappor och utrymmen, Vattenområden, Ytor som skyddas av släcksystem, Accentfärg för att förstärka text

40 40 BRAND RSYD Insatsplaner RSYD Symboler Verktygsfält i arbetsflöde Insatsplaner områdesöversikt Fordon Utrustning Varning Farliga ämnen Insatsplaner Fordon Norrpil, Här är du, Huvudangreppsväg, Angreppsväg - Utifrån, Angreppsväg - Innefrån, Placering insatsplan, Nyckelskåp, Centralapparat, Undercentral, Branförsvarstablå, Ledningsplats, Uppsamligsplats, Brytpunkt, Brandpost, Grind, HinderÅtersamlingsplats, Begränsningslinje för yta Ytfunktion Räddningsväg, Stora värden, Speciella risker. Uppställningsplats släckfordon, Uppställningsplats stegfordon, Uppställningsplats hävare, Uppställningsplats tankfordon, Uppställningsplats motorspruta Utrustning Brandutrustning, Innomhusbrandpost, Handbrandsläckare, Skydda objekt, Stigarledning, Stigarledning uttag, Stigarledning matning, Anslutning för skum, Röklucka manuell öppning, Röklucka teknisk öppning, Röklucka, don för manuell/tekninsk öppning, Röklucka mark, Mekanisk ventilation, Sprinkler, Sprinklercentral, Inert gassläckninganläggning, Koldioxid, Sprinklercentral, vatten, Sprinklercentral, annat släckmedel, Ventil numrerad Varning Allmän varning, Laser, Högspänning, Varning numrerad, Särskilda brandrisker

41 Farliga ämnen 41 Klass 1 Explosiva ämnen och föremål, Klass 2-1, Gaser, Klass 2-2, Gaser, Klass 2-3, Gaser, Klass 3, Brandfarliga vätskor, Klass 4.1, Brandfarliga fasta ämnen, Klass 4.2, Själlvantändande ämnen, Klass 4.3, Utvecklar brandfarliga gaser vid kontakt med vatten, Klass 5.1, Oxiderande ämnen, Klass 5.2, Organiska peroxider, Klass 6.1, Giftiga ämnen, Klass 6.2, Smittförade ämnen, Klass 7, Radioaktiva ämnen, Klass 8, Frätande ämnen, Klass 9, Övriga farliga ämnen och föremål SAM ISO7010 Systematiserat ArbetsMiljöarbete SAM ISO7010 Symboler för skyltar. Verktygsfält i arbetsflöde Förbud, Varning, Påbud, Nöd, Faliga ämnen GHS, Faliga ämnen KIFS och BRAND Skyltar för samtilga symober för SAM och ISO7010 är placerade i icon menyer grupperade enlig kattegori.

42 42 Textning Nyhet i Ltc- Listtextkopiering. Skapa en textruktur i en ordbehandlare eller excell och skriv in fritext eller attributtext genom att klicka ut texten. Dotline. Hänvisningslinej till symboler Text Fritext med storlek och font enligt inställningar. Text med hänvisning. Text som hänvisar till plats för objektet. storlek och font enligt inställningar. LtC Nyhet i funktionen är hämtad från CADdirekt TELE. Listtext kopiering. Denna funktion är till stor hjälp när textning skall utföras med precision och långa serier av objekt som skall textas. T.ex textning av en stor mängd brandddetektorer i en slinga. OBS! Denna funktion skriver bara över befintlig textsträng i attribut med värdet från listan. Om en mängd detaljer skall textas kopiera ut en Temp text till alla platser. Skapa en lista med önskade kombinationer av textsträngar i t.ex excel för detektorer Kopiera texten och klistra detta i LtC rutan. Texten behöver tvättas från excell formateringar i en text editor tex. Anteckningar innan den klistras in i LtC dialogen.

43 43 Text i symbol är attributtext. Men kan även vara standardtext I LTC dialogen. Placera markören i pos 1 på rad 1 och tryck OK Välj en text som LtC text i rad 1 skall ersätta. Välj därefter nästa och nästa text osv LtC stegar rad för rad i textlistan och skriver in värdet i vald textsträng tills listan är slut eller till esc. Textningen kan avslutas när som och återupptas på annan plats eller ritning. Vid återstart kan markören starta från valfri rad. Ställ markören på önskad rad och tryck OK.

44 44 ARBETSMETOD I CADDIREKT BRAND, INTRODUKTION. I avsnitten Arbetsmetoder kommer tillämpningen av de olika delarna att redovisas. Varje moment redovisas i ett steg för steg förfarande som en bildserie med beskrivande text. De olika avsnitten är utvalda med tanke på de arbetsmoment som förekommer vid BRAND-projektering. Det skiljer sig en del beroende på vem som projekterar. Är du Arkitekt skall du rita samtliga övningar direkt i din Arkitekt modellfil. Men alla andra måste rita i en egen modellfil och koppla Arkitekt modellen som en extern referens. I denna handbok utgår vi från att vi skall koppla en Arkitekt modell till vår brand handling. OBS! Inga av övningarna gör anspråk på att vara korrekta ur brandtekniskt hänseende utan endast visa arbetsmoment med applikationen CADdirekt BRAND. ÖVNING 1 - ATT ARBETA I ETT PROJEKT. Nedan skall vi beskriva arbetsflödet med CAD modeller i ett projekt för Brandkonsult. Projekt start. Ett Arkitektunderlagen distribueras via E-post eller från en projekt pool. I projektet kommer arkitektens cad modell att förändars under vid ett flertal tillfällen. Och som Brand projektör måste man alltid förhålla sig till det senaste levereade underlagen så att man kan se var installationerna skall placeras. Med detta i som utgångspunkt måste man koppla ihop sina Brandfiler med A filer på ett strukturerat sätt och så att alltid den senaste A underlagsmodeller visas när man öppnar Brand modellerna. Kopplingssättet kallas Externreferens (Xref). Hela arbetsflödet kommer att beskrivas i stycket Koppla Arkitekt modell. Mappstruktur och namngivning av CAD filer Flertalet projekt hänvisar till CAD manualer som bestämmer hur mappstrukturer skall upprättas, Filer skall namnges osv Denna handbok kommer beskriva ett projekt utifrån en generell struktur som beskrivs i Bygghandling 90. Namngivningen kommer i stort sätt att följa Svensk Standard SS

45 45 Ett enkelt förslag på mappstruktur. A = Arkitekt Br = Brand E= EL V = VVS. Det är i undermappen Modell som huvudfilerna skall spara. Bilden visar del av en mappstruktur för ett projekt. Namngivning av modellfiler. Nedan beskrivs namngivningen genom ett utdrag från en CAD manual. Namngivningen av alla handlingar har mycket central funktion då själva kodningen vad man kan förvänta sig att se när handlingen öppnas. Namngivning av modellfiler enligt utökad SS Modellfiler skall benämnas enligt följande metod: Position Exempel Br _ P Position Innehåll: 1 Beteckningen disciplin (A för Arkitekt, E för El-projektör osv.). 2-4 Tekniskt system/byggdel. 5 _ skilje tecken, understrykning 6 Filens innehåll (P Plan, F Fasader osv.) 7-9 Plan 1 = 010, Plan 2 = 020, Plan 10 = 100 eller löpnummer 001,002 osv. Beteckningen disciplin Projektörshandling Kod pos 1 Teknikområde Ursprung A Arkitekt BH90 Br Brand BH90 E El-projektör BH90 I Inredningsarkitekt BH90 K Byggkonstruktör BH90 L Landskapsarkitekt BH90 M Markprojektör BH90 P Projektledning BH90 R VA-projektör BH90 S Styr och övervakning BH90 V VVS-projektör, eller V-projektör när både V och VS finns BH90 W VS-projektör, när både V och VS finns BH90

46 46 Kod Tekniskt system för Brand-projektör, Räddningstjänst Kod pos 2-4 Innehåll 900 Sammansatta utrymmen 910 Arealuppgifter, rum 920 Sekundära utrymmen 930 Funktionella grupperingar 940 Övervakning 950 Vakant 960 Vakant 970 Sammansatt Räddningstjänst, Insatsplan 980 Sammansatt brand SBA 981 Brandlarmsredovisning 982 Orienteringsritning för brandcentral 983 Serviceritning för brandcentral 990 Utrymningsritning Modellfilens innehåll Kod pos 6 Innehåll P Planer (Helt plan) S Sektioner F Fasader U Uppställningar, elevationer V Volymer T Förteckningar D Detaljer, Del av plan C Schema Plan eller löpnummer Kod pos 7-9 Innehåll Plan 1 = 010 Plan 2 = 020 Plan 10 = 100 eller löpnummer 001,002 osv. Utdraget från CAD manualen ger direkt vägledning om vad vi skall döpa filer till och vad andra projektörers filer kommer att innehålla. Br980_P010 Brand, Samansatt, Plan ritning, Plan 1 Br990_P020 Brand, Utrymningsritning, Plan ritning, Plan 2 Br982_C020 Brand, Orienteringsritning, Schema, Plan 2

47 47 Justering av arkitektunderlag Det är inte ett absolut måste att förändra utseendet i arkitektmodellen men den kommer att underlätta det egna arbetet betydligt. Ofta kommer CAD modellen i det utseende som arkitekten senast sparat den. De synliga respektive frysta lagren kan skifta från leverans till leverans, och färgerna för lagren kan också variera. En arkitektritning innehåller mängder med information som inte behöver visas på en Brand-ritning t.ex. måttsättning, undertak, förklaringstexter osv. Eftersom A-ritningen endast skall vara som orientering för inplacering av brand beskrivande information, underlättar det om färgen för hela underlaget sätts till någon dämpad neutral färg tex. (Ljusgrå Nr.9). Detta gör att Brand beskrivande grafik tydligt framträder på bildskärmen i olika färger. Bredden på linjerna (penntilldelningen) för ljusgrå färg sätts normalt vid utskrift till 0,1 0,15 mm, medan Brand detaljer skrivs ut med pennbredder på 0,25 till 1,0 mm. Detta för att installationen skall bli så framträdande som möjligt. Koppla Arkitekt modell till en Br modell med externreferens. Exemplet visar hur en Arkitektmodell skall ligga som underlag i en Sammansatt brandritning modell. I mappen A/Modell har vi placerat en modellfil Öppna en Ny fil i CAD programmet. Det ska bli samansatt brand på plan 2. Filens namn blir därför Br980_P020.dwg Länkning av arkitektritningen till Br modellen med Xref. Xref dialogerna kan skilja sig en del mellan olika CAD program och versioner men arbetsflödet är det samma.

48 48 Xref (Xref Manager) Koppla in en CAD fil från hårdisken till den öppna CAD modell Br980_P020 Markera filen. Klicka sen på Öppna.

49 Rödmarkerade värden är mycket viktigt att ni anger direkt vid kopplingen. 49 (Det går ändra värdena i ett senare tillfälle men att göra rätt från start sparar tid!) Skala skall alltid var 1:1 Insättningspunkten 0,0,0 dvs. origo. Alla handlingar i ett projekt skall ha gemensam kopplingsplats och det är normalt origo. Rotation 0 grader är av samma anledning som origo Sökväg mellan handlingar skall vara relativ detta för att projekt skall kunna flyttas mellan lagringsplatser med konstand mappstruktur en lova utan att tappa kopplingarna. Kicka på OK Och filen är kopplad.

50 50 ANPASSA SYSTEMINSTÄLLNINGAR. All anpassning av inställningar genomför på samma sätt. Denna övning visar ett arbetsflöde för att ställa in systemet att följa en struktur efter eget behov. OBS! Hela brand strukturen bygger på att linjestrukturer, färger samt lagernamn beskriver brandmotståndet. Vi rekomenderar er ej att ändra grundstrukturen för systemen. Däremot kan 1:a delen av namnet ändras vid behov. Lagerstruktur Point 4 samt CADlager 11 finns färdiga filer att aktivera. Öppna inställningsdialogen Inställningsdialogen öppnas via Meny valet Verktygsfältet Hämta inställningar Hämta en Standard inställningsfil från installationsmappen samma mapp som dina filer. Normal installation sker i C:\ProgramData\CADdirekt\CADdirektBRAND StandardA.config, StandardB.config som är grundstruktur enl CADlager 11. Poin40-Br.config, är byggd på Point4.0 lagerbenämning BH90A-Br.config samt BH90B-Br.config bygger på Bygghandling 90 s lagerstruktur.

51 I ytan för lagerkopplingen. Skriv in ett eget värde som skall vara grund till lagernamnet. 51 Markera ett fält. Skriv in en egen text. Spara inställningarna i arbetsminnet klicka på OK. Tips! Hela brand strukturen bygger på att linjestrukturer, färger samt lagernamn beskriver brandmotståndet. Vi rekomenderar er ej att ändra grundstrukturen för systemen. Önskar ni spara denna inställning till så andra kan använda en skall den sparas som fil. Spara Inställningar Tips! Hela brand strukturen bygger på att linjestrukturer, färger samt lagernamn beskriver brandmotståndet. Vi rekomenderar er ej att ändra grundstrukturen för systemen.

52 52 ARBETSMETOD I CADDIREKT BRAND. Arbetsexempel 1 Exempelbeskrivning: Övningen går ut på att rita in brandcellsgränser på ett våningsplan. Placera ut utrymnings skyltar vid utgångar och strategiska platser. Öppna en ny fil. Spara filen med namn enlig ovan Br980_P020.dwg Koppla A modell enl tidigare beskrivning.

53 53 Ta fram verktygsfält för Brand klass E Gränsen för rummet är 15 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen E15 Ta fram verktygsfält för Brand klass EI Gränsen för rummet är 60 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen EI60

54 54 Ta fram verktygsfält för Brand klass EI För detta rum skall vi sätta linjebredden till 100 för att göra linjen extra tydlig. OBS! Linjens bredd får aldrig överskrida väggens bredd. Öppna inställningsdialogen Aktivera Inställningar Brand Aktivera ändringen med OK. Gränsen för rummet är 90 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen EI90

55 Ta fram verktygsfält för Brand klass EI 55 Gränsen för rummet är 60 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen EI60-E Placera ut klassningen för dörrarna Skriv in Tid. Ta fram verktygsfält för Brandsymboler Placera ut Brandcellssymboler 3 st.

56 56 Placera ut Brandcellssymboler 2 st. Övning 1 är klar. Arbetsexempel 2 Symboler i Modell vy Layout 1 och 2 för detaljer utskrift.

57 Exempelbeskrivning: Övningen går ut på att skapa utrymningsritning. Symboler i modellytan och utskrift från layouten. Öppna en ny fil. Med CADdirekt.dwt som grund 57 CADdirekt.dwt innehåller layouter för utrymningsritning. A3 och A4 stående och liggande. Spara filen med namn enlig ovan Br990_P020.dwg Koppla A modell enl tidigare beskrivning. Ta fram verktygsfält för Utrymnings symboler. Sätt linjetypskala/utskriftskala 1:100 Placera in symboler enl. bilden. Placera in symboler enl. bilden. Rita in en hänvisningslinje till platsen där brand symbolerna fysiskt sitter. Använd Line eller Spline för att få en mjuk linje. Punkten är skapad med commando donut. Ange 0 som innre diameter Och 250 som yttrediameter. Tips! Anledningen till att symboler är placerade vid sidan av den fysiska platsen är att i Utrymningsritningen skall symbolen för Här är du Sitta på platsen där punkten sitter och då skulle täcka symbolerna.

58 58 Växla från Modell till Layout A4 Liggande Sätt markören i mitten av bilden. Bubbelklicka med vänster musknapp. Markören är nu i Modellrymden från Layouten. Här kan zoom skalan sättas genom att: Rulla in rätt vy. Zooma in med kommandot Z <enter> och E <enter> Detta ger den maximala in zoomning som vyporten kan ha.

59 Skalan i vyporten är nu maximerad. 59 Återgå till Layout läget med markören Genom att ställa markören utanför vyporten och dubbelklicka med vänster musknapp. Skriv in relevant text om Objektet. Text skall vara informativ och anges när samtal till 112 genomförs. I denna ruta skall en översiktlig presentation av området visas. I layouten är det förberett med en vyport till modellen.

60 60 Alternativt kan en egen bild av området ritas här i layouten. Placera in en symbol för återsamlingsplats. Vi har 2 platser där en utrymningsplan skall sitta. I layout placera in en Här är du symbol i huvudentrén. Höger klicka på layouten som vi nu har arbetat med. Välj Move or Copy. Markera A4 liggande. Skapa kopia. Ok välj OK

61 I nya layouten flytta Här är du symbolen till andra entrén. 61 Övning 2 är klar. Arbetsexempel 3 Modell vy endast planmodellen Layout 1 och 2 för samtliga brandsymboler och detaljer, utskrift.

62 62 Exempelbeskrivning: Övningen går ut på att skapa utrymningsritningar. Symboler och utskrift från layouten. Öppna en ny fil. Med CADdirekt.dwt som grund CADdirekt.dwt innehåller layouter för utrymningsritning. A3 och A4 stående och liggande. Spara filen med namn enlig ovan Br990_P021.dwg Koppla A modell enl tidigare beskrivning. OBS! Modellen skall kopplas till Br modellen när fliken Modell är aktiv. Aktivera layout Utrymningsplan Liggande A4. Ta fram verktygsfält för Utrymnings symboler. Sätt linjetypskala/utskriftskala 1:100 Placera in symboler enl. bilden. Rita in en hänvisningslinje till platsen där brand symbolerna fysiskt sitter.

63 63 Använd Line eller Spline för att få en mjuk linje. Punkten är skapad med commandot donut. Ange 0 som innre diameter Och 5 som yttrediameter. Tips! Anledningen till att symboler är placerade vid sidan av den fysiska platsen är att i Utrymningsritningen skall symbolen för Här är du Sitta på platsen där punkten sitter och då skulle täcka symbolerna. Skriv in relevant text om Objektet. Text skall vara informativ och anges när samtal till 112 genomförs. I denna ruta skall en översiktlig presentation av området visas. I layouten är det förberett med en vyport till modellen.

64 64 Alternativt kan en egen bild av området ritas här i layouten. Placera in en symbol för återsamlingsplats. Nu är 1:a utrymningsplanen klar. Det två entréer som skall förses med varsin utrymningsplan. Vi skall kopiera den klara layouten. Höger klicka på layoutflicken som vi nu har arbetat med. Välj Move or Copy. Markera Liggande A4 Skapa kopia. Ok välj OK I nya layouten flytta Här är du symbolen till andra entrén. Övning 3 är klar.

65 65 Arbetsexempel 4 Exempelbeskrivning: Övningen går ut på att skapa insatsplan. Symboler och utskrift från layouten. Öppna en ny fil. Med CADdirekt.dwt som grund CADdirekt.dwt innehåller layouter för Insatsplan struktur BSF. A3 Spara filen med namn enlig ovan Br970_P020.dwg Aktiver modellvy. Koppla A modellen med xref som ovan. Modell vy endast planmodellen insatsplan Layout 1 Områdesöversikt Layout 2 Plan och Sektion

66 66 Layout 1 Områdesöversikt, Här placeras symboler för beskrivning av räddningsinsatsen och text, utskrift. Redigera texten i ritningshuvudet. Namnge Layouten som Rad 1 och bladnummer. Skapa en kopia av Layout 1. Layout 2 Plan och sektion

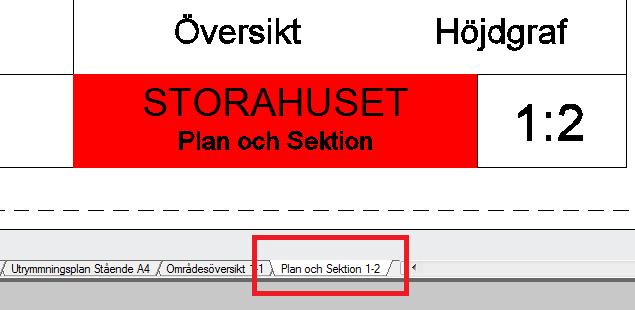

67 Redigera texten i ritningshuvudet. Namnge Layouten som Rad 1 och bladnummer. 67 Akivera Layout Områdesöversikt Placera in symolder enl bild

68 68 Placera in symolder enl bild Beskriv ytfunktionen av byggnaden. Skapa yfunktion - Byggnader som omfattas av insatsplan. Ta fram Verktygsfält Ytor. Aktivera fliken Modell Starta funktionen att rita gränsen för ytan. Obs! gränsen skapas med pline och måste vara en stängd pline.

69 Välj Ytfunktion 69 Klicka sen på begränsningslinjen. Om ytan täcker byggnaden skall visningordning ändras. Markera ytan Sätt visningsordning för ytan. Den skall placeras underst. Akivera Layout Plan och Sektion. I layout förplan och Sektion layouten skall lagret ytan släckas i aktuell viewport.

70 70 Placera in symboler i Plan och Sektion. Övning 4 är klar.

71 71 Arbetsexempel 5 Exempelbeskrivning: Övningen går ut på att skapa SITUATIONSPLAN enl SBF 1021:2. Symboler i modellen och utskrift från layouter. Öppna en ny fil. Med CADdirekt.dwt som grund (Övningen använder alternativ A3) CADdirekt.dwt innehåller layouter samtliga typer av ritningar enl SBF 1021:2. Välj DWT filer efter tänkt utskriftsformat.

72 72 Spara filen med namn enlig ovan E-646_P000.dwg Första tecknet E anger din roll. Lista på förkortningar se för rollförteckning i stycket ÖVNING 1 - ATT ARBETA I ETT PROJEKT Aktiver fliken modell.

73 Koppla mark modell sitplan.dwg till er nya fil 73 Växla till flik SITUATIONSPLAN. Aktivera vyporten. Klicka på PAPER SPACE Så aktiveras modellvyn i vyporten.

74 74 Utför kommandot Zoom extend Eller dubbelklicka på rullknappen på datamusen. (grundinställning för rullknappen är zoom extend vid dubbelklick). Ändra till PAPER SPACE Ta fram verktygsfältet PROPERTIES Eller tryck kombinationen. Ctrl+1 Ställ skalan för vyporten. Aktivera ramen för vyporten I fältet Custom scale. (I övning passar skala 1:800) Skriv 1/800 och värde blir Skalor kan anges matematiskt eller som ett decimaltal. Flytta upp skalstock till vald skalfaktor. Insättningspunkt är ramens nedre vänstra hörn.

75 75 Aktivera linjetypskalan till tänkt skala 800 (1:800) Öppna inställningsdialogen Aktiver fliken modell. Färgkoder enl. Bilaga B informativa ytor Färg Informativ. Viktiga delar av byggnad och mark som skall visas tydligt har Färgkoder från SBF 1021:2, Bilaga B. Inställning av dessa färger följer SBF 1021:2. Om färg önskas bytas ut utförs detta i Inställningsdialogen. Inställningar Brand / Brand OR/SR - Ytor

76 76 Skapa yta för väg Starta kommandot rita begränsningslinje. Linjen måste vara sluten Dvs. starta och sluta i samma punkt. Linjen som nu ritas upp är en polyline. Markera linjen Skapa yta med begränsningslinje som gräns. Starta Område väg

77 Markera begränsningslinjen. När linjen är vald, tryck <enter> Ställ markören i mitten av ytan. Nu förhandsvisas Ytan. Tryck enter för att skapa ytan. 77 Starta kommandot rita begränsningslinje. Linjen måste vara sluten Dvs. starta och sluta i samma punkt. Skapa yta med begränsningslinje som gräns. Starta Område byggnad När linjen är vald, tryck <enter> Ställ markören i mitten av ytan. Nu förhandsvisas Ytan. Tryck enter för att skapa ytan. Färg för yta ligger sig över konturen för byggnaden. Byt ritningsordning. Lägg yta i bakgrunden.

78 78 Prova även att skapa andra typer av Ytor. - lokalfigur, höjdgraf, snittlinje - släcksystemsituationsplan - undermarkanläggning - Trapphus - Tillträdesväg/Angreppsväg - Släckanläggning Vatten, dimma, gas, skum Sätt in symbol för Angreppsvägar. Placera in BFT. Ändra till PAPER SPACE Ändra texten i ritningshuvudet. Dubbelklicka på en text i ritningshuvudet.

79 I dialogrutan skriv in ny text på varje rad. 79 OBJEKT BYGGNAD PLAN-DEL BLADNUMMER Osv..

80 80 Arbetsexempel 6 Exempelbeskrivning: Övningen går ut på att skapa SR / OR ritningar enl SBF 1021:2. Symboler i modellen och utskrift från layouter. Öppna en ny fil. Med CADdirekt.dwt som grund (Övningen använder alternativ A3) CADdirekt.dwt innehåller layouter samtliga typer av ritningar enl SBF 1021:2. Välj DWT filer efter tänkt utskriftsformat.

81 81 Spara filen med namn enlig ovan E-646_P001.dwg Första tecknet E anger din roll. Lista på förkortningar se för rollförteckning i stycket ÖVNING 1 - ATT ARBETA I ETT PROJEKT Aktiver fliken modell. Koppla mark modell A400_P020.dwg till er nya fil

82 82 Växla till flik SERVICERITNING. Aktivera vyporten. Klicka på PAPER SPACE Så aktiveras modellvyn i vyporten. Utför kommandot Zoom extend Eller dubbelklicka på rullknappen på datamusen. (grundinställning för rullknappen är zoom extend vid dubbelklick). Ändra till PAPER SPACE

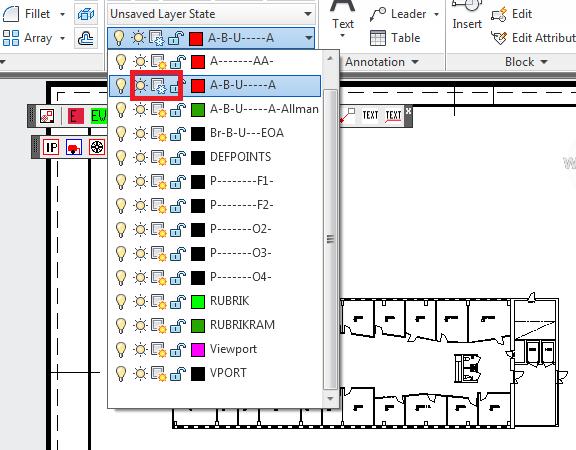

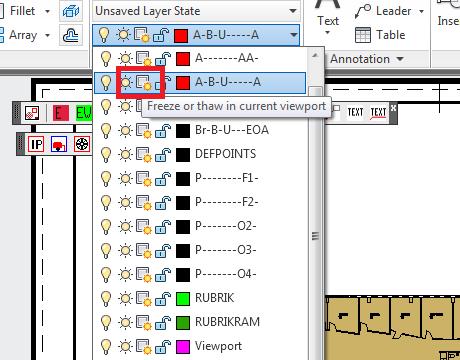

83 83 Ta fram verktygsfältet PROPERTIES Eller tryck kombinationen. Ctrl+1 Ställ skalan för vyporten. Aktivera ramen för vyporten I fältet Custom scale. (I övning passar skala 1:150) Skriv 1/150 och värde blir Skalor kan anges matematiskt eller som ett decimaltal. Flytta upp skalstock till vald skalfaktor. Insättningspunkt är ramens nedre vänstra hörn. Aktivera linjetypskalan till tänkt skala 150 (1:150) Öppna inställningsdialogen Aktiver fliken modell.

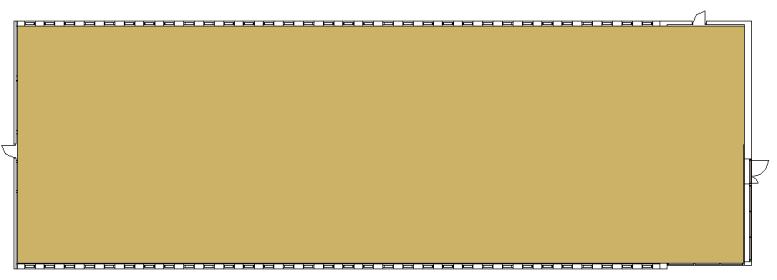

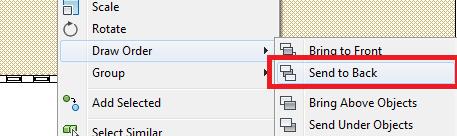

84 84 Skapa gränser för sektioner Sektionsfärger är samman kopplad med aktivt system för brand. Sektionsfärg 1 (SF1) aktiveras med systemknapp 1. Inställningsfil CADdirekt Config har Färgkoder från SBF 1021:2, Bilaga B. Respektive system 1-10 har förinställd lager färg. Lagerfärgen styr ytans färg. Linjefärg styr kopplingslinjen mellan adressnummer lagerfärg symbol styr Adressnummerrutans färg. Med denna inställning upprättar ni SR/OR enl. SBF1021:2 Exempel på färgkoder enl ovan. Aktivera system 1 Skapa begränsningalinje för SF1

85 85 Starta Sektionsområde När linjen är vald, tryck <enter> Om valt område består av flera ytor? Ställ markören utanför ytan. Nu förhandsvisas Ytan. Tryck enter för att skapa ytan. Färg för yta ligger sig över konturen för byggnaden. Byt ritningsordning. Lägg yta i bakgrunden. Eller flytta fram byggnaden. Ytan visas nu korrekt. SF2. Arbetsflöde enl ovan. SF3. Arbetsflöde enl ovan. Tips! Enl. SFB 1021:2 Bilaga B Framgår det att byggnaden skall vara svart.

86 86 Alternativ 1. Detta kan erhållas genom inställningar för utskrift. Alternativ 2 som är enklare är att ställa lagerfärg för kopplad byggnadsmodell Lägg till Sektionsnummer Aktivera system 1 Sätt in SEKTIONSNUMMER symbolen

87 Aktivera system 2 87 Sätt in SEKTIONSNUMMER symbolen Aktivera system 3 Sätt in SEKTIONSNUMMER symbolen Lägg till Adressnummer och symboler för detektering Aktivera system 1 Sätt in adressnummer och detekteringssymbol

88 88 Aktivera system 2 Sätt in adressnummer och detekteringssymbol Aktivera system 3 Sätt in adressnummer och detekteringssymbol Lägg till Centralutrustning, BFT, Nyckelskåp och Larmknappar Tips! Samtliga symboler är kopplade till aktivt system. När övriga symboler adderas måste rätt system vara aktivt.

89 89 Aktivera layout: SERVICERITNING. Serviceritning är nu klar för utskrift. Aktivera layout: ORIENTERINGSRITNING. Utför samma inställningar som är gjorda i serviceritningen

90 90 Utför kommandot Zoom extend Eller dubbelklicka på rullknappen på datamusen. (grundinställning för rullknappen är zoom extend vid dubbelklick). Ändra till PAPER SPACE Ta fram verktygsfältet PROPERTIES Eller tryck kombinationen. Ctrl+1 Ställ skalan för vyporten. Aktivera ramen för vyporten I fältet Custom scale. (I övning passar skala 1:150) Skriv 1/150 och värde blir Skalor kan anges matematiskt eller som ett decimaltal. Flytta upp skalstock till vald skalfaktor. insättningspunkt är ramens nedre vänstra hörn.
