1 MANUAL OCH ÖVNINGSUPPGIFTER MED Ver. 1.0,

2 2 INNEHÅLL. INNEHÅLL FÖRORD CADDIREKT BRAND ÖVERGRIPANDE BESKRIVNING STARTA CADDIREKT BRAND... 5 STARTA CADDIREKT BRAND VERKTYG... 5 REGISTRERA APPLIKATION... 6 FLYTTA LICENS MELLAN CAD PLATTFORMAR... 7 REPARERA INSTALLATION... 8 SÖKA UPPDATERINGAR... 8 AVINSTALLERA... 8 CADDIREKT BRAND I CAD CADdirekt BRAND Inställningsdialog/Verktygsfält Rullgardinsmeny... 9 Inställningsdialog Rullgardinsmeny Verktygsfält med knappar INSTÄLLNINGSDIALOG GRUNDLÄGGANDE INSTÄLLNINGAR Val av lagerstandard: Skalaför linjetyper Symbolskala Inställningar textning INSTÄLLNINGAR BRAND INSTÄLLNINGAR UTRYMNING INSTÄLLNINGAR SAM SYSTEMATISERAT ARBETSMILJÖARBETE OM CADDIREKT BRAND VERKTYGSFÄLT: BRAND INTRODUKTION TILL CADDIREKT BRAND BRAND UTRYMNINGS SYMBOLER... 23

3 BRAND BSF Insatsplaner BRAND RSYD Insatsplaner SAM Systematiserat ArbetsMiljöarbete ARBETSMETOD I CADDIREKT BRAND, INTRODUKTION ÖVNING 1 - ATT ARBETA I ETT PROJEKT Projekt start Mappstruktur och namngivning av CAD filer Namngivning av modellfiler Namngivning av modellfiler enligt utökad SS Beteckningen disciplin Projektörshandling Kod Tekniskt system för Brand-projektör, Räddningstjänst Modellfilens innehåll Plan eller löpnummer Justering av arkitektunderlag Koppla Arkitekt modell till en Br modell med externreferens ANPASSA SYSTEMINSTÄLLNINGAR ARBETSMETOD I CADDIREKT BRAND Arbetsexempel Arbetsexempel Arbetsexempel Arbetsexempel

4 4 FÖRORD. CADdirekt BRAND är en modern 2D applikation som är 100 % kompatibel med DWF-formatet och flera CAD-plattformar. CADdirekt BRAND är framtagen för Brandkonsulter och Arkitekter för att på ett enhetligt sätt kunna definiera brandskyddet i en fastighet. CADdirekt BRAND det nya enhetliga sättet att beskriva brandskyddet i byggnader både CAD och på ritning. AutoCAD AutoCAD LT AutoCAD MEP AutoCAD Arch ProgeCAD Rita 2D Enkelt beskrivet, CADdirekt BRAND gör inget som du inte själv väljer att göra och sätter inga begränsningar för hur dina handlingar kommer att se ut. CADdirekt BRAND är utvecklade med ordet direkt som ledord: - direkt kompatibel - direkt produktiv - direkt funktion - direkt lönsam Detta är en handbok i CAD-projektering med applikationen CADdirekt BRAND. Handboken fungerar såväl som självstudiematerial, som kurslitteratur på lärarledda kurser. Den beskriver grundligt de olika delarna i CADdirekt BRAND vad gäller utseende/placering av symboler, funktioner samt hur applikationen är tänkt att användas. Förutom en genomgång av applikationen tar vi upp ämnen som är tätt förknippade med problem runt CAD-projektering. Vi hoppas att denna handbok kommer att vara till stor hjälp för såväl nybörjare som erfarna CADanvändare vid upprättande av brandskyddsdokument. Första delen: Handlar om mer grundläggande utseenden och funktion i CADdirekt BRAND. Andra delen: Beskriver arbetsmetoder och arbetsexempel. Varje arbetsexempel är beskrivet i steg för steg med bild och beskrivande text. Skadeansvar: Då boken är avsedd att vara en vägledning i CAD projektering tar DokumentAssistans AB ej på sig något ansvar vad gäller skador av något slag uppkomna vid projektering efter denna handling.

5 5 CADDIREKT BRAND ÖVERGRIPANDE BESKRIVNING. STARTA CADDIREKT BRAND Efter installation startas CADdirekt BRAND via starmenyn eller skrivbordet. Två alternativ att starta CADdirekt BRAND Startar CADdirekt BRAND med det program som valdes vid installationen. CADdirekt BRAND kan även startas från en genväg placerad på skrivbordet. Det är kopplad CAD plattform som startar och med CADdirekt BRAND aktiverad. STARTA CADDIREKT BRAND VERKTYG CADdirekt BRAND Verktyg startas via startmenyn, eller genom att du startar installationen igen. OBS! Kan endast öppnas när CAD programmet är stängt. CADdirekt BRAND Verktyg är ett program som ligger utanför CAD och hjälper till att sköta övergripande hantering av programmet.

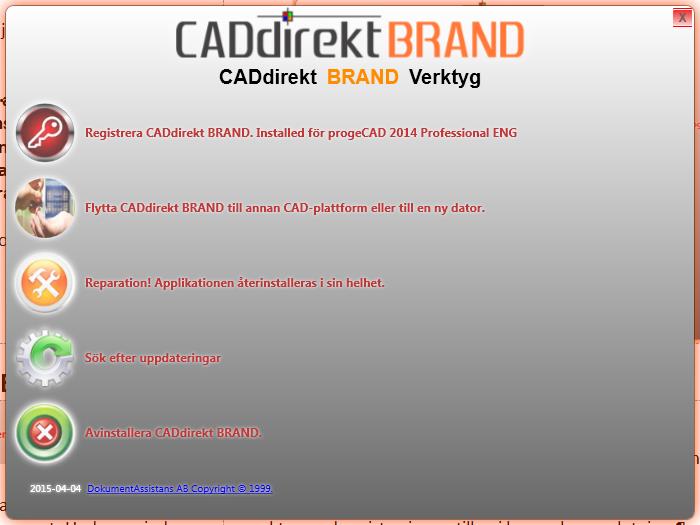

6 6 Denna dialog hjälper med underhåll av progammet. - Registrera applikationen - Flytta licens mellan CAD plattformar. - Reparera installation - Söka uppdateringar - Avinstallera De enskillda momenten redovisas enskilt nedan. REGISTRERA APPLIKATION. Detta val öppnar dialogrutan för att registrera progammet. Under perioden för utvärdering kan registrering ske när som hellst. Antingen via denna knapp eller från menyvalet i CAD programmet. Registrering sker i en databas. Därför kontrolleras datorns internetanslutning som första fas i registreringen. Om internet anslutningen är instalbil tänds knappen Instabil Internet anslutning. Följ instruktionerna. Vi rekommenderar att ni avvaktar med registreringen tills ni har en bra anslutning. Skriv in alla uppgifter i fälten. Licensnummer erhåller ni från er återförsäljare. När samtliga uppgifter är ifyllda, klicka på

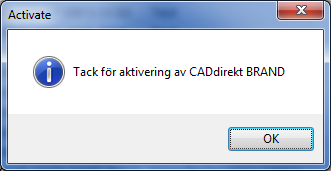

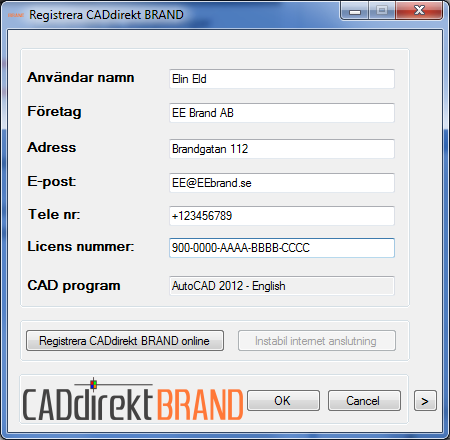

7 Registrera CADdirekt BRAND online. 7 När registreringen är genomförd kommer texten i dialogen att bli grå och ej redigerbar. Fullfölj installationen genom att klicka på OK FLYTTA LICENS MELLAN CAD PLATTFORMAR Detta val är skapat för att möjligöra en enkel flytt av CADdirekt BRAND till olika CAD plattformar, t ex när de efterfrågas i ett projekt. Det finns två flyttalternativ: Inom dator Till annan dator. Inom dator till annan CAD plattform Möjligen krävs en specifik filversion. eller så kräver projektets samordning att CADdirket BRAND skall köras på specifik plattform. Programmet avinstalleras från aktuell CAD plattform och startar därefter en ny installation. OBS! För flytt till AutoCAD LT måste CADdirekt BRAND vara registrerad. Till annan dator För att detta skall vara möjligt måste applikationen vara registrerad. Används t ex vid licensflytt mellan stationär dator och bärbar dator. Licensnummret avaktiveras mot registrerade uppgifter och möjligör installation på valfri dator.

8 8 REPARERA INSTALLATION Denna funktion utför en återinstallation med de val som gjorts vid ursprungling installation. Detta verktyg kan behöva startas när användaprofiler har bytts i CAD programmen, eller när CADdirekt BRAND visar instabillitet i funktioner. Ett exempel på detta kan vara att felmeddelanden framträder på skärmen. SÖKA UPPDATERINGAR CADdirekt BRAND kommer löpande att förbättras och utvecklas. Denna knapp söker efter uppdateringar inom versionsummret för licensen. Finns uppdatering kommer dessa direkt att installeras. Saknas uppdateringar kommer denna text att visas. AVINSTALLERA Via denna knapp kan programmet avinstalleras. Tänk på att CAD programmet måste vara nedstängt när avinstallation genomförs. CADDIREKT BRAND I CAD. Efter installation statas CADdirekt BRAND via starmenyn Rad 1. Startar CADdirekt BRAND med program som valdes vid installation.

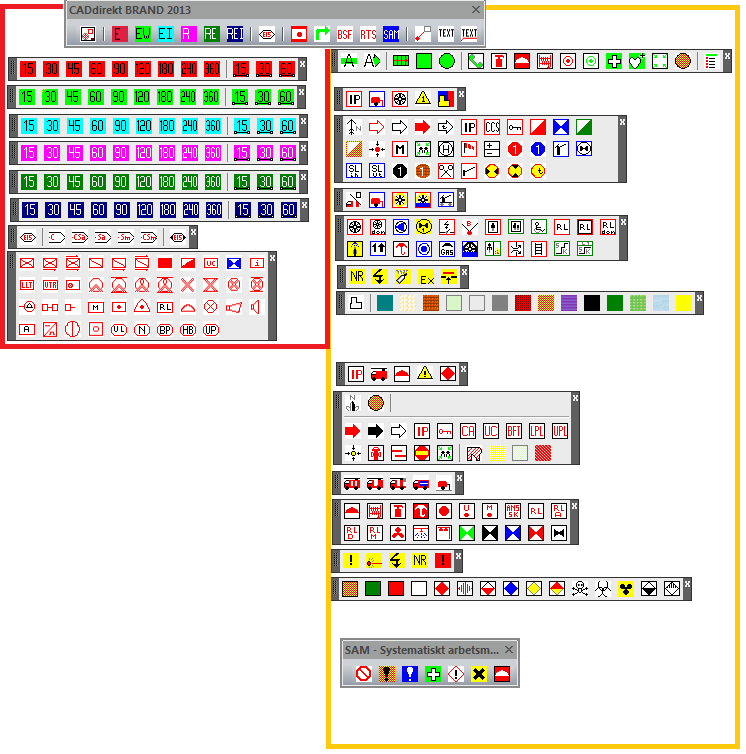

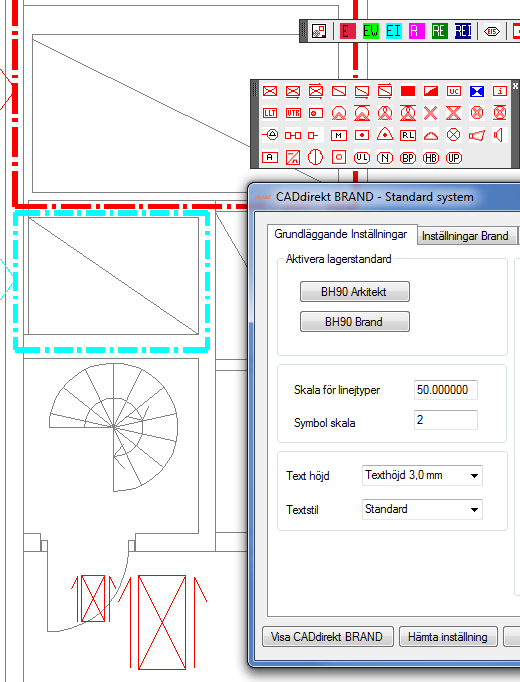

9 9 Bilden visar alla verktygsfält och inställningsdialogen för CADdirekt BRAND. CADdirekt BRAND Inställningsdialog/Verktygsfält. Rullgardinsmeny Menyn har 4 funktioner. Öppning av inställningsdialogen.

10 10 Ritningstillbehör Ritnigsramar, 11st Ritningshuvuden, 5st Skalreferenser, 7st. Revideringsmoln Revideringspil Öppning av registreringsdialogen Öppning av hjälpfilen och dess specifika avsnitt.

11 11 Inställningsdialog. Detta val öppnar inställningsdialogen. Det är här som alla inställningar för hur ritningarna skall se ut. Grundläggande lagerstruktur samt specifikt system inställningar. Rullgardinsmeny Verktygsfält med knappar INSTÄLLNINGSDIALOG. Inställningsdialogen öppnas via Meny valet Verktygsfältet

12 12 GRUNDLÄGGANDE INSTÄLLNINGAR System dialogen är navet i CADdirekt BRAND. Dialogen är indelad i fyra menyflikar Det är dessa inställningar som utgör grunden för hur applikationen CADdirekt BRAND kommer att skapa objekten med CADdirekt BRAND s verktygsknappar. Val av lagerstandard: Växla mellan grundstrukturen för lager uppbyggnad. Det är användarens roll som avgör vilken inställning som skall vara aktiv. Bilden visar aktiv standard BH90 Arkitekt Det innebär att samtliga lager som brand celler och symboler kommer att ligga på lager med 1:a tecknet A Bilden visar aktiv standard BH90 Brand Enda skillnaden är nu att 1: tecken är Br. Vid namngivning av dokument skall kod A respektive Br användas. Arkitektens CAD filer heter A som 1: tecken A-99_P010 Brandkonsultens CAD fil heter Br som 1:a del in namnet Br99_P010

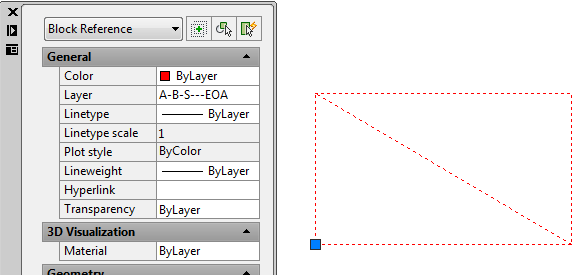

13 13 Skalaför linjetyper Den viktigaste inställningen för projektering. (LTScale) är en variabel i som styr upprepningsmönstret för en linje. Linjetyp skalan = 1 Linjetyp skalan = 2 Symbolskala Är storleken för alla symboler som sätts in i ritningen. Bild visar Skala för linjetyper 50 och symbolskala 1 Med symbolskalan kan storleken på symboler generellt ändras. T.ex. sätt värdet till 2 blir alla symboler dubbelt så stor som linjetypskalan anger. Ny symbol är nu inplacerad med symbolskala 2.

14 14 Inställningar textning Ange texthöjd: Ställ in text höjd. Fysisk texthöjd är detta värde gånger LTSCALE i modellen. Text stil: Denna lista är hämtad från aktuell ritningsfil. Textfärg: Färg val Färg för änvisningslinje: färg INSTÄLLNINGAR BRAND. Varje Brand klass har 9 brandmotstånd samt 3 för vägg med glas. Samtliga delsystem har identisk uppbyggnad så här beskrivs för klass E för att beskriva den generella strukturen. Brandsymboler Brand symboler Lagerfärg Lagret som skapats har färg 1 (röd) Brand symboler symbolfärg Samtliga symboler är definierade att kunna

15 anta annan färg än lagrets. Värde är giltig 15 Brandklass, Brandmotstånd Bild visar Brandklass E brandmotstånd 15 minuter, E15. E15 Namn: Är namnet på systemet. INSTÄLLNINGAR UTRYMNING. Inställningar utrymning Denna textsträng i kombination med lagernamnet för detaljen utgör lagernamnets uppbyggnad. Lagernamnet för E15 blir A-B-E---EOA----E15 E15 Lagerfärg: Är den färg som systemets använder när lagret skapas. E15 Linjefärg: skall vara Bylayer om linjen skall följa lagrets färg. Om annan inställning önskas skall detta värde vara en siffra mellan E15 Lagrets linjetyp: Utgör värdet när lagret skapas för detta system. Linjetypen är definitionen brandklassen och upprepningsmönstret varierar md skalan LTSCALE. E15 Linjen linjetyp: Utgör värdet för linjer när systemet ritas. E15 Linjen bredd: utgör bredden på brandcellsgränsenslinje (Pline). Värdet 40 ger bredd 40 mm (Globalwid).

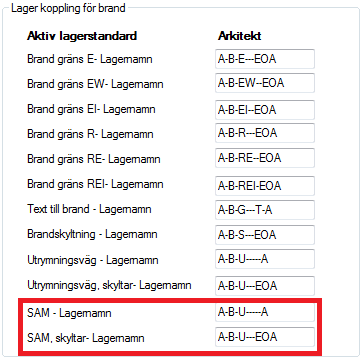

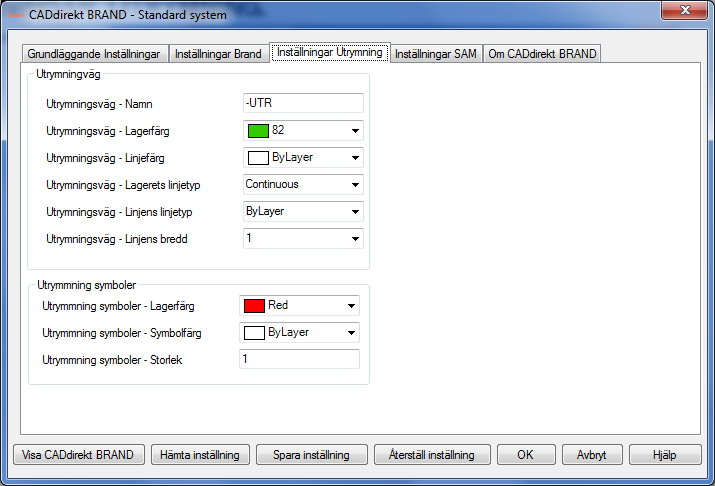

16 16 Lager och system Grunden i lager strukturen för utrymning hämtas från flik GRUNDLÄGGANDE INSTÄLLNINGAR Utrymningsväg - Namn: Är namnet på systemet. Denna textsträng i kombination med lagernamnet för detaljen utgör lagernamnets uppbyggnad. Lagernamnet för UTR blir A-B-U-----A----UTR Utrymningsväg Lagerfärg: Är den färg som systemets använder när lagret skapas. Utrymningsväg Linjefärg: skall vara Bylayer om linjen skall följa lagrets färg. Om annan inställning önskas skall detta värde vara en siffra mellan Utrymningsväg Lagrets linjetyp: Utgör värdet när lagret skapas för detta system. Linjetypen är definitionen brandklassen och upprepningsmönstret varierar md skalan LTSCALE. Utrymningsväg Linjen linjetyp: Utgör värdet för linjer när systemet ritas. Utrymningsväg Linjen bredd: utgör bredden på brandcellsgränsenslinje (Pline). Värdet 40 ger bredd 10 mm (Globalwid). Utrymnings symboler Lagerfärg Det är endast Linjen och pilen som kan anta olika färger. Lagret som skapats har färg 82 Samtliga symboler är definierade att kunna anta annan färg än lagrets. Värde är giltig Övriga symboler har inställningar så att bästa återgivningen på ritning uppnås.

17 Symbolskala är storleken för alla utrymningssymboler som sätts in i ritningen. 17 Symboler har storlek som är skapad för att värde 1 tillsammans med linjetypskala ge symbolen bästa återgivningen på ritningen. INSTÄLLNINGAR SAM SYSTEMATISERAT ARBETSMILJÖARBETE. Inställningar utrymning Lager och system Grunden i lager strukturen för SAM hämtas från flik GRUNDLÄGGANDE INSTÄLLNINGAR SAM - Namn: Är namnet på systemet. Denna textsträng i kombination med lagernamnet för detaljen utgör lagernamnets uppbyggnad. Lagernamnet för UTR blir A-B-U-----A----UTR SAM Lagerfärg: Är den färg som systemets använder när lagret skapas. SAM Linjefärg: skall vara Bylayer om linjen skall följa lagrets färg. Om annan

18 18 inställning önskas skall detta värde vara en siffra mellan SAM Lagrets linjetyp: Utgör värdet när lagret skapas för detta system. Linjetypen är definitionen brandklassen och upprepningsmönstret varierar md skalan LTSCALE. SAM Linjen linjetyp: Utgör värdet för linjer när systemet ritas. SAM Linjen bredd: utgör bredden på brandcellsgränsenslinje (Pline). Värdet 40 ger bredd 10 mm (Globalwid). SAM symboler Lagerfärg Lagret som skapats har färg 7 Vit. Samtliga symboler är definierade att kunna anta annan färg än lagrets. Värde är giltigt. Symbolskala är storleken för alla utrymningssymboler som sätts in i ritningen. Symboler har storlek som är skapad för att värde 1 tillsammans med linjetypskala ge symbolen bästa återgivningen på ritningen.

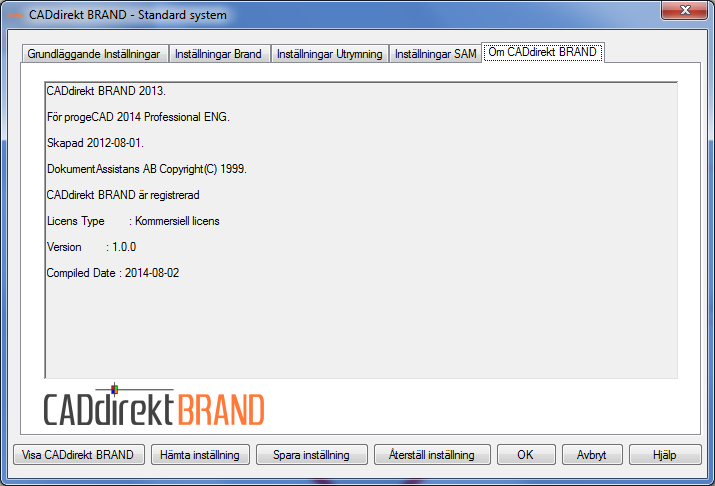

19 19 OM CADDIREKT BRAND. Denna flik visar programfakta om programmet. Versionen av CADdirekt BRAND.. Licensnummer CAD program som applikationen är knuten Användaruppgifter. System inställning Spara/ Hämta/Hjälp Visa CADdirekt BRAND Det finns lägen då detta verktygsfält måste släckas ned. Med denna knapp i aktiveras huvudverktyget på arbetsytan. Hämta inställningar Denna knapp öppnad en dialog för att hämta en inställningsfil som tidigare har sparats med Spara inställningar. Lagerstandard för Point 4.0 samt CADlager 11 ligger i installationsmappen. Spara Inställningar Denna knapp sparar nuvarande inställningar till en egen fil. Alla system inställningar. Lager namn, specifika system inställningar osv. som utgör grunden för ett projekt eller en beställares krav spara i en egen inställnings fil. Spara din inställningsfil i samma mapp som dina filer. Detta underlättar när ni är flera som jobbar i ett projekt eller mot en kund. Återställ inställningar. Denna knapp åter ställer samtliga värden för systemen till ursprungliga värden. CADdirekt BRAND utgår från Bygghandling 90 för Lagerstrukturen Namn på systemen är grundsystem OK När ändringar i någon dialog är genomförd skall detta sparas till aktivt system. Om du klickar på OK knappen sparas inställningarna och Inställningsdialogen stängs. Nu arbetar programmet efter de sparade inställningarna.

20 20 Avbryt. Hjälp. Avbryt, stänger inställningsdialogen utan att spara ändringar i systeminställningarna. Föregående värden kommer att gälla. Öppnas hjälpfilen för CADdirekt BRAND. VERKTYGSFÄLT: BRAND. INTRODUKTION TILL CADDIREKT BRAND. CADdirekt BRAND är indelad i 2 delar. Enkelt beskrivet. Brandskyddsbeskrivning Utrymningsplaner, Insatsplaner och Systetematierat arbetsmiljöarbete.

21 21 BRAND Brandcellsgränser Huvuddelen av brand är strukturen för alla branscellsgränser samt tidsfaktorer som skall beskrivas och vara läsbara i CAD samt på svartvitt papper. 6 st. brandklasser samt 9 tidsfaktorer + 3 extra när vägg innehåller glas. Bilden visar alla brandcellsgränser uppritade Att utläsa brandklass i CAD fil är enkelt. Linjetypen heter samma som brandmotståndet samt lagrets namn enl. standard innehåller namnet på brandmotståndet.

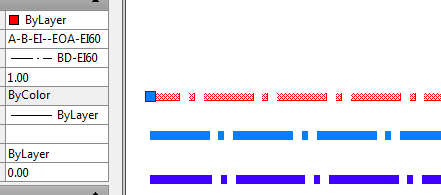

22 22 Färgen tillsammans med linjes struktur beskriver brandmotståndet i tid. 45 minuter i skala 1:50 ger en längd på 325 mm 120 minuter i skala 1:50 ger en längd på 470 mm Grundtanken för brandklass strukturerna är: Mitten delen streckprick eller dubbelprick skall vara samma genom hela klassen. Det är tiden som ändras dvs. Längre mittendel samt att färgen blir mörkare för när tiden ökar. Brandcellsgräns beteckning För att ge brandhärdigheten en 100 % -ig läsbarhet i utskriven form på svartvit ritning skall gränsen på någon plats kompletteras med en klass symbol. Där Klass och motståndstid skall vara läsbar. Beskriver att E30 väggen innehåller glas. Är definitionerna för tätheten i ett glasparti/dörr.

23 -C Dörrklass med stängare EIxx-C -CSa Dörrklass med stängare och täthetsklass EIxx-C Sa -Sa Dörrklass med täthetsklass EIxx-Sa -Sm Dörrklass med täthets- och tempklass EIxx-Sm -CSm Dörrklass med stängare, täthetsklass och tempkrav EIxx-C Sm 23 Brandsymboler. Ett stort antal brandsymboler för att beskriva brand skyddet samt ligga som underlag för Brandskyddsdokumentation (BRAND DOCK), SBA beskrivningar, Insats orientering, Brand OR och SR. UTRYMNINGS SYMBOLER 10 st. Utrymnings symboler samt utrymningsväg med utrymnings pil. Symbolerna är framtagna för att tydlig beskriva brandskyddsutrutningen inom en byggnad. Grunden i utrymningsritningen kan ritas i modell och

24 24 I Layoutfliken väljer du storleken som utrymningsritningen skall anta som utskriven. Färdiga format att välja på A3 Liggande stående samt A4 Liggande stående. BRAND BSF Insatsplaner BSF Symboler Verktygsfält i arbetsflöde Insatsplaner områdesöversikt Fordon Insatsplaner plan och sektion Riskkällor Ytor Insatsplaner områdesöversikt Norrpil, Angreppsväg viktig, Angreppsväg annat plan, Angreppsväg övriga, Tillfartsväg, Insatsplan placering, CCS, Nyckelskåp, Brandförsvarstablå, Sprinklercentral vatten, Utrymningstablå, Gasvarnare central, Brytpunkt Mötesplats, Återsamlingsplats, Helikopterlandningsplats, Vindstrumpa, Antal våningsplan, Brandpost kommunal, Brandpost intern, Brandvatten- eller skumkanon, Förbigångsventil, Stigarledning intag, Stigarledning uttag, Brunn dagvatten, Brunn oljeförande avloppsvatten, Trafikregleringskåp, Väggrind eller bom, Max bredd 2,5 m, Max höjd 2,8 m, Max totalvikt.

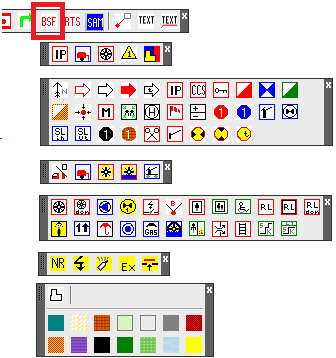

25 Fordon 25 Uppställningsplats Motorspruta, Mobil Brandgasfläkt, Mobilt lättskumsaggregat, Uppställningsplats vatten-/ skumkanon Insatsplaner plan och sektion Brandgasfläkt manöverdon, Brandvattenpump, Nödavstängning numrerad, Frånskiljning elektricitet, Plats för bild, Räddningshiss, Utrymningshiss, Utrymningsplats, Röklucka, Röklucka öppnas på plats, Röklucka manöverdon, Saneringsplats, Skumintag, Skydda objekt, Släcksystem manuell aktivering, Släcksystem utrymme skyddas av släcksystem, Lättskumsaggregat, Säker flyktplats, Tilluft brandgasventilation, Stege,Trappa normal, Trappa namn Riskkällor Riskkälla numrerad, Riskkälla högspänning, Riskkälla tryckkärl, Riskkälla exklassning, Tryckavlastning Ytor Begränsningslinje för yta, Ytfunktion - Brandvatten och Släcksystem, Byggnader som omfattas av insatsplan, Högdelar av området som omfattas av insatsplan, Horisontella tillträdesvägar inne i byggnaden, Körbarväg för räddningsfordon, Utrymmen/massor under marknivå, Normal insatsinformation och tekniskt brandskydd, Riskkällor, Skyddvärt utrymme pga högt kulturvärde, Bebyggelse som inte omfattas av insatsplan, spill o dagvatten, Trappor och utrymmen, Vattenområden, Ytor som skyddas av släcksystem, Accentfärg för att förstärka text

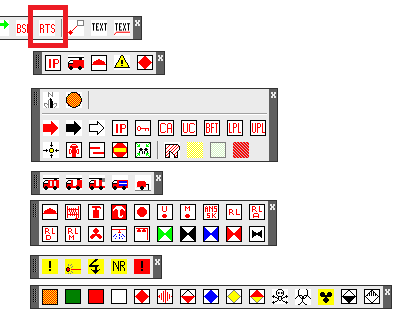

26 26 BRAND RSYD Insatsplaner RSYD Symboler Verktygsfält i arbetsflöde Insatsplaner områdesöversikt Fordon Utrustning Varning Farliga ämnen Insatsplaner Fordon Norrpil, Här är du, Huvudangreppsväg, Angreppsväg - Utifrån, Angreppsväg - Innefrån, Placering insatsplan, Nyckelskåp, Centralapparat, Undercentral, Branförsvarstablå, Ledningsplats, Uppsamligsplats, Brytpunkt, Brandpost, Grind, HinderÅtersamlingsplats, Begränsningslinje för yta Ytfunktion Räddningsväg, Stora värden, Speciella risker. Utrustning Uppställningsplats släckfordon, Uppställningsplats stegfordon, Uppställningsplats hävare, Uppställningsplats tankfordon, Uppställningsplats motorspruta Brandutrustning, Innomhusbrandpost, Handbrandsläckare, Skydda objekt, Stigarledning, Stigarledning uttag, Stigarledning matning, Anslutning för skum, Röklucka manuell öppning, Röklucka teknisk öppning, Röklucka, don för manuell/tekninsk öppning, Röklucka mark, Mekanisk ventilation, Sprinkler, Sprinklercentral, Inert gassläckninganläggning, Koldioxid, Sprinklercentral, vatten, Sprinklercentral, annat släckmedel, Ventil numrerad

27 Varning 27 Farliga ämnen Allmän varning, Laser, Högspänning, Varning numrerad, Särskilda brandrisker Klass 1 Explosiva ämnen och föremål, Klass 2-1, Gaser, Klass 2-2, Gaser, Klass 2-3, Gaser, Klass 3, Brandfarliga vätskor, Klass 4.1, Brandfarliga fasta ämnen, Klass 4.2, Själlvantändande ämnen, Klass 4.3, Utvecklar brandfarliga gaser vid kontakt med vatten, Klass 5.1, Oxiderande ämnen, Klass 5.2, Organiska peroxider, Klass 6.1, Giftiga ämnen, Klass 6.2, Smittförade ämnen, Klass 7, Radioaktiva ämnen, Klass 8, Frätande ämnen, Klass 9, Övriga farliga ämnen och föremål SAM Systematiserat ArbetsMiljöarbete SAM Symboler för skyltar. Verktygsfält i arbetsflöde Förbud, Varning, Påbud, Nöd, Faliga ämnen GHS, Faliga ämnen KIFS och BRAND SAM Förbud. 30 st skyltar

28 28 SAM Varning 60 st skyltar

29 SAM Påbud st skyltar SAM Nöd 11 st skyltar

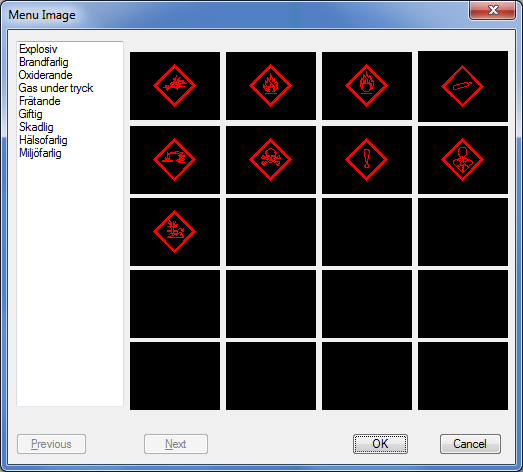

30 30 SAM - Faliga ämnen GHS 11 st skyltar SAM - Faliga ämnen KIFS 21 st skyltar SAM BRAND 12 st skyltar

31 31 ARBETSMETOD I CADDIREKT BRAND, INTRODUKTION. I avsnitten Arbetsmetoder kommer tillämpningen av de olika delarna att redovisas. Varje moment redovisas i ett steg för steg förfarande som en bildserie med beskrivande text. De olika avsnitten är utvalda med tanke på de arbetsmoment som förekommer vid BRAND-projektering. Det skiljer sig en del beroende på vem som projekterar. Är du Arkitekt skall du rita samtliga övningar direkt i din Arkitekt modellfil. Men alla andra måste rita i en egen modellfil och koppla Arkitekt modellen som en extern referens. I denna handbok utgår vi från att vi skall koppla en Arkitekt modell till vår brand handling. OBS! Inga av övningarna gör anspråk på att vara korrekta ur brandtekniskt hänseende utan endast visa arbetsmoment med applikationen CADdirekt BRAND. ÖVNING 1 - ATT ARBETA I ETT PROJEKT. Nedan skall vi beskriva arbetsflödet med CAD modeller i ett projekt för Brandkonsult. Projekt start. Ett Arkitektunderlagen distribueras via E-post eller en projekt pool. I projektet kommer arkitektens cad modell att förändars under vid ett flertal tillfällen. Och som Brand projektör måste man alltid förhålla sig till det senaste levereade underlagen så att man kan se var installationerna skall placeras. Med detta i som utgångspunkt måste man koppla ihop sina Brandfiler med A filer på ett strukturerat sätt och så att alltid den senaste A underlagsmodeller visas när man öppnar Brand modellerna. Kopplingssättet kallas Externreferens (Xref). Hela arbetsflödet kommer att beskrivas i stycket Koppla Arkitekt modell. Mappstruktur och namngivning av CAD filer Flertalet projekt hänvisar till CAD manualer som bestämmer hur mappstrukturer skall upprättas, Filer skall namnges osv Denna handbok kommer beskriva ett projekt utifrån en generell struktur som beskrivs i Bygghandling 90. Namngivningen i stort att kommer att följa Svensk Standard SS

32 32 Ett enkelt förslag på mappstruktur. A = Arkitekt Br = Brand E= EL V = VVS. Det är i undermappen Modell som huvudfilerna skall spara. Bilden visar del av en mappstruktur för ett projekt. Namngivning av modellfiler. Nedan beskrivs namngivningen genom ett utdrag från en CAD manual. Namngivningen av alla handlingar har mycket central funktion då själva kodningen vad man kan förvänta sig att se när handlingen öppnas. Namngivning av modellfiler enligt utökad SS Modellfiler skall benämnas enligt följande metod: Position Exempel A _ P Position Innehåll: 1 Beteckningen disciplin (A för Arkitekt, E för El-projektör osv.). 2-4 Tekniskt system/byggdel. 5 _ skilje tecken, understrykning 6 Filens innehåll (P Plan, F Fasader osv.) 7-9 Plan 1 = 010, Plan 2 = 020, Plan 10 = 100 eller löpnummer 001,002 osv. Beteckningen disciplin Projektörshandling Kod pos 1 Teknikområde Ursprung A Arkitekt BH90 Br Brand BH90 E El-projektör BH90 I Inredningsarkitekt BH90 K Byggkonstruktör BH90 L Landskapsarkitekt BH90 M Markprojektör BH90 P Projektledning BH90 R VA-projektör BH90 S Styr och övervakning BH90 V VVS-projektör, eller V-projektör när både V och VS finns BH90 W VS-projektör, när både V och VS finns BH90

33 33 Kod Tekniskt system för Brand-projektör, Räddningstjänst Kod pos 2-4 Innehåll 900 Sammansatta utrymmen 910 Arealuppgifter, rum 920 Sekundära utrymmen 930 Funktionella grupperingar 940 Övervakning 950 Vakant 960 Vakant 970 Sammansatt Räddningstjänst, Insatsplan 980 Sammansatt brand SBA 981 Brandlarmsredovisning 982 Orienteringsritning för brandcentral 983 Serviceritning för brandcentral 990 Utrymningsritning Modellfilens innehåll Kod pos 6 Innehåll P Planer (Helt plan) S Sektioner F Fasader U Uppställningar, elevationer V Volymer T Förteckningar D Detaljer, Del av plan C Schema Plan eller löpnummer Kod pos 7-9 Innehåll Plan 1 = 010 Plan 2 = 020 Plan 10 = 100 eller löpnummer 001,002 osv. Utdraget från CAD manualen ger direkt vägledning om vad vi skall döpa filer till och vad andra projektörers filer kommer att innehålla. Br980_P010 Brand, Samansatt, Plan ritning, Plan 1 Br990_P020 Brand, Utrymningsritning, Plan ritning, Plan 2 Br982_C020 Brand, Orienteringsritning, Schema, Plan 2

34 34 Justering av arkitektunderlag Det är inte ett absolut måste att förändra utseendet i arkitektmodellen men den kommer att underlätta det egna arbetet betydligt. Ofta kommer CAD modellen i det utseende som arkitekten senast sparat den. De synliga respektive frysta lagren kan skifta från leverans till leverans, och färgerna för lagren kan också variera. En arkitektritning innehåller mängder med information som inte behöver visas på en Brand-ritning t.ex. måttsättning, undertak, förklaringstexter osv. Eftersom A-ritningen endast skall vara som orientering för inplacering av brand beskrivande information, underlättar det om färgen för hela underlaget sätts till någon dämpad neutral färg tex. (Ljusgrå Nr.9). Detta gör att Brand beskrivande grafik tydligt framträder på bildskärmen i olika färger. Bredden på linjerna (penntilldelningen) för ljusgrå färg sätts normalt vid utskrift till 0,1 0,15 mm, medan Brand detaljer skrivs ut med pennbredder på 0,25 till 1,0 mm. Detta för att installationen skall bli så framträdande som möjligt. Koppla Arkitekt modell till en Br modell med externreferens. Exemplet visar hur en Arkitektmodell skall ligga som underlag i en Sammansatt brandritning modell. I mappen A/Modell har vi placerat en modellfil Öppna en Ny fil i CAD programmet. Det ska bli samansatt brand på plan 2. Filens namn blir därför Br980_P020.dwg Länkning av arkitektritningen till Br modellen med Xref. Xref dialogerna kan skilja sig en del mellan olika CAD program och versioner men arbetsflödet är det samma.

35 Xref (Xref Manager) 35 Koppla in en CAD fil från hårdisken till den öppna CAD modell Br980_P020 Markera filen. Klicka sen på Öppna.

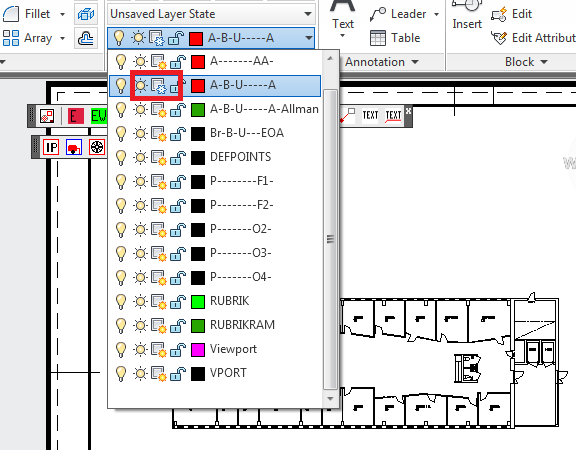

36 36 Rödmarkerade värden är mycket viktigt att ni anger direkt vid kopplingen. (Det går ändra värdena i ett senare tillfälle men att göra rätt från start sparar tid!) Skala skall alltid var 1:1 Insättningspunkten 0,0,0 dvs. origo. Alla handlingar i ett projekt skall ha gemensam kopplingsplats och det är normalt origo. Rotation 0 grader är av samma anledning som origo Sökväg mellan handlingar skall vara relativ detta för att projekt skall kunna flyttas mellan lagringsplatser med konstand mappstruktur en lova utan att tappa kopplingarna. Kicka på OK Och filen är kopplad.

37 37 ANPASSA SYSTEMINSTÄLLNINGAR. All anpassning av inställningar genomför på samma sätt. Denna övning visar ett arbetsflöde för att ställa in systemet att följa en struktur efter eget behov. OBS! Hela brand strukturen bygger på att linjestrukturer, färger samt lagernamn beskriver brandmotståndet. Vi rekomenderar er ej att ändra grundstrukturen för systemen. Däremot kan 1:a delen av namnet ändras vid behov. Lagerstruktur Point 4 samt CADlager 11 finns färdiga filer att aktivera. Öppna inställningsdialogen Inställningsdialogen öppnas via Meny valet Verktygsfältet Hämta inställningar Hämta en Standard inställningsfil från installationsmappen samma mapp som dina filer. Normal installation sker i C:\ProgramData\CADdirekt\CADdirektBRAND StandardA.config, StandardB.config som är grundstruktur enl CADlager 11. Poin40-Br.config, är byggd på Point4.0 lagerbenämning BH90A-Br.config samt BH90B-Br.config bygger på Bygghandling 90 s lagerstruktur.

38 38 I ytan för lagerkopplingen. Skriv in ett eget värde som skall vara grund till lagernamnet. Markera ett fält. Skriv in en egen text. Spara inställningarna i arbetsminnet klicka på OK. Tips! Hela brand strukturen bygger på att linjestrukturer, färger samt lagernamn beskriver brandmotståndet. Vi rekomenderar er ej att ändra grundstrukturen för systemen. Önskar ni spara denna inställning till så andra kan använda en skall den sparas som fil. Spara Inställningar Tips! Hela brand strukturen bygger på att linjestrukturer, färger samt lagernamn beskriver brandmotståndet. Vi rekomenderar er ej att ändra grundstrukturen för systemen.

39 39 ARBETSMETOD I CADDIREKT BRAND. Arbetsexempel 1 Exempelbeskrivning: Övningen går ut på att rita in brandcellsgränser på ett våningsplan. Placera ut utrymnings skyltar vid utgångar och strategiska platser. Öppna en ny fil. Spara filen med namn enlig ovan Br980_P020.dwg Koppla A modell enl tidigare beskrivning.

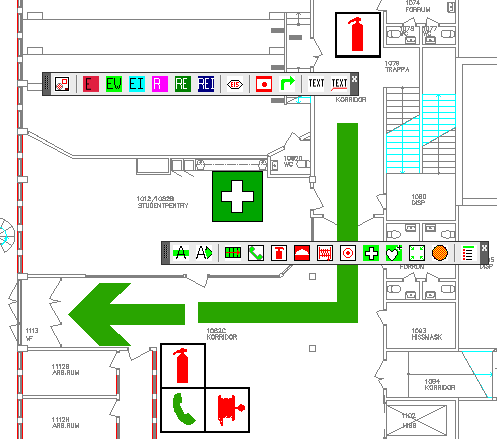

40 40 Ta fram verktygsfält för Brand klass E Gränsen för rummet är 15 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen E15 Ta fram verktygsfält för Brand klass EI Gränsen för rummet är 60 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen EI60

41 Ta fram verktygsfält för Brand klass EI 41 För detta rum skall vi sätta linjebredden till 100 för att göra linjen extra tydlig. OBS! Linjens bredd får aldrig överskrida väggens bredd. Öppna inställningsdialogen Aktivera Inställningar Brand Aktivera ändringen med OK. Gränsen för rummet är 90 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen EI90

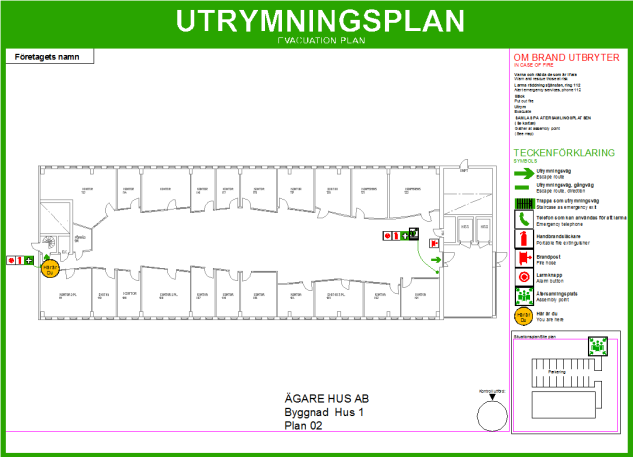

42 42 Ta fram verktygsfält för Brand klass EI Gränsen för rummet är 60 minuter + glas Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen EI60-E Placera ut klassningen för dörrarna Skriv in Tid. Ta fram verktygsfält för Brandsymboler Placera ut Brandcellssymboler 3 st.

43 43 Placera ut Brandcellssymboler 2 st. Övning 1 är klar. Arbetsexempel 2 Symboler i Modell vy Layout 1 och 2 för detaljer utskrift.

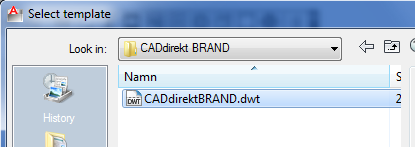

44 44 Exempelbeskrivning: Övningen går ut på att skapa utrymningsritning. Symboler i modellytan och utskrift från layouten. Öppna en ny fil. Med CADdirekt.dwt som grund CADdirekt.dwt innehåller layouter för utrymningsritning. A3 och A4 stående och liggande. Spara filen med namn enlig ovan Br990_P020.dwg Koppla A modell enl tidigare beskrivning. Ta fram verktygsfält för Utrymnings symboler. Sätt linjetypskala/utskriftskala 1:100 Placera in symboler enl. bilden. Placera in symboler enl. bilden. Rita in en hänvisningslinje till platsen där brand symbolerna fysiskt sitter. Använd Line eller Spline för att få en mjuk linje. Punkten är skapad med commando donut. Ange 0 som innre diameter Och 250 som yttrediameter. Tips! Anledningen till att symboler är placerade vid sidan av den fysiska platsen är att i Utrymningsritningen skall symbolen för Här är du Sitta på platsen där punkten sitter och då skulle täcka symbolerna.

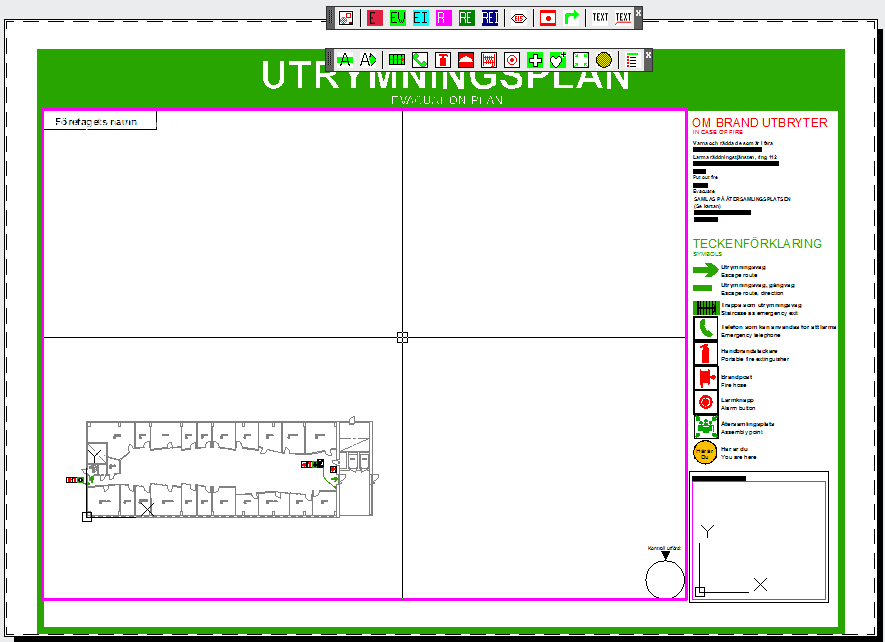

45 45 Växla från Modell till Layout A4 Liggande Sätt markören i mitten av bilden. Bubbelklicka med vänster musknapp. Markören är nu i Modellrymden från Layouten. Här kan zoom skalan sättas genom att: Rulla in rätt vy. Zooma in med kommandot Z <enter> och E <enter> Detta ger den maximala in zoomning som vyporten kan ha.

46 46 Skalan i vyporten är nu maximerad. Återgå till Layout läget med markören Genom att ställa markören utanför vyporten och dubbelklicka med vänster musknapp. Skriv in relevant text om Objektet. Text skall vara informativ och anges när samtal till 112 genomförs. I denna ruta skall en översiktlig presentation av området visas. I layouten är det förberett med en vyport till modellen.

47 Alternativt kan en egen bild av området ritas här i layouten. 47 Placera in en symbol för återsamlingsplats. Vi har 2 platser där en utrymningsplan skall sitta. I layout placera in en Här är du symbol i huvudentrén. Höger klicka på layouten som vi nu har arbetat med. Välj Move or Copy. Markera A4 liggande. Skapa kopia. Ok välj OK

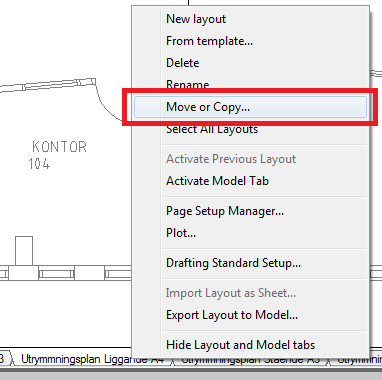

48 48 I nya layouten flytta Här är du symbolen till andra entrén. Övning 2 är klar.

49 49 Arbetsexempel 3 Modell vy endast planmodellen Layout 1 och 2 för samtliga brandsymboler och detaljer, utskrift. Exempelbeskrivning: Övningen går ut på att skapa utrymningsritningar. Symboler och utskrift från layouten. Öppna en ny fil. Med CADdirekt.dwt som grund CADdirekt.dwt innehåller layouter för utrymningsritning. A3 och A4 stående och liggande. Spara filen med namn enlig ovan Br990_P021.dwg

50 50 Koppla A modell enl tidigare beskrivning. OBS! Modellen skall kopplas till Br modellen när fliken Modell är aktiv. Aktivera layout Utrymningsplan Liggande A4. Ta fram verktygsfält för Utrymnings symboler. Sätt linjetypskala/utskriftskala 1:100 Placera in symboler enl. bilden. Rita in en hänvisningslinje till platsen där brand symbolerna fysiskt sitter. Använd Line eller Spline för att få en mjuk linje. Punkten är skapad med commandot donut. Ange 0 som innre diameter Och 5 som yttrediameter. Tips! Anledningen till att symboler är placerade vid sidan av den

51 fysiska platsen är att i Utrymningsritningen skall symbolen för Här är du Sitta på platsen där punkten sitter och då skulle täcka symbolerna. 51 Skriv in relevant text om Objektet. Text skall vara informativ och anges när samtal till 112 genomförs. I denna ruta skall en översiktlig presentation av området visas. I layouten är det förberett med en vyport till modellen. Alternativt kan en egen bild av området ritas här i layouten. Placera in en symbol för återsamlingsplats. Nu är 1:a utrymningsplanen klar. Det två entréer som skall förses med varsin utrymningsplan. Vi skall kopiera den klara layouten. Höger klicka på layoutflicken som vi nu har arbetat med. Välj Move or Copy.

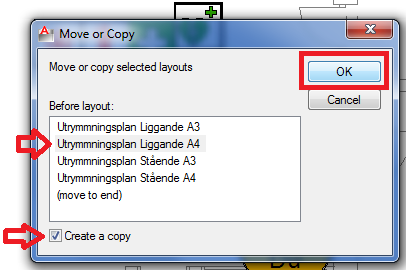

52 52 Markera Liggande A4 Skapa kopia. Ok välj OK I nya layouten flytta Här är du symbolen till andra entrén. Övning 3 är klar.

53 53 Arbetsexempel 4 Exempelbeskrivning: Övningen går ut på att skapa insatsplan. Symboler och utskrift från layouten. Öppna en ny fil. Med CADdirekt.dwt som grund CADdirekt.dwt innehåller layouter för Insatsplan struktur BSF. A3 Spara filen med namn enlig ovan Br970_P020.dwg Aktiver modellvy. Koppla A modellen med xref som ovan. Modell vy endast planmodellen insatsplan Layout 1 Områdesöversikt Layout 2 Plan och Sektion

54 54 Layout 1 Områdesöversikt, Här placeras symboler för beskrivning av räddningsinsatsen och text, utskrift. Redigera texten i ritningshuvudet. Namnge Layouten som Rad 1 och bladnummer. Skapa en kopia av Layout 1. Layout 2 Plan och sektion

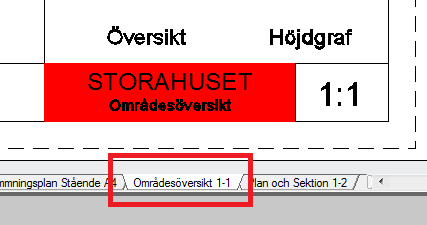

55 Redigera texten i ritningshuvudet. Namnge Layouten som Rad 1 och bladnummer. 55 Akivera Layout Områdesöversikt Placera in symolder enl bild

56 56 Placera in symolder enl bild Beskriv ytfunktionen av byggnaden. Skapa yfunktion - Byggnader som omfattas av insatsplan. Ta fram Verktygsfält Ytor. Aktivera fliken Modell Starta funktionen att rita gränsen för ytan. Obs! gränsen skapas med pline och måste vara en stängd pline.

57 Välj Ytfunktion 57 Klicka sen på begränsningslinjen. Om ytan täcker byggnaden skall visningordning ändras. Markera ytan Sätt visningsordning för ytan. Den skall placeras underst. Akivera Layout Plan och Sektion. I layout förplan och Sektion layouten skall lagret ytan släckas i aktuell viewport.

58 58 Placera in symboler i Plan och Sektion. Övning 4 är klar. Övning i SAM. Att upprätta handlingar för SAM - Systematiserat arbetsmiljöarbete är mycket likt det sätt man upprättar en utrymningsritning. Detta gör att vi hänvisar till övning 2. Arbeta med symboler på samma sätt. Till Er som har arbetat er igenom denna manual! På hemsidan under FAQ kommer kontinuerligt förklaringar på problemställningar som ställs till CADdirekt Support att presenteras. Det är med hjälp av dessa frågeställningar som vi kommer att vidareutveckla alla applikationer från CADdirekt. Vi uppmanar er härmed att inkomma med frågor och önskemål om nya funktioner. Tack för er medverkan. Med vänlig hälsning CADdirekt.
