1 MANUAL OCH ÖVNINGSUPPGIFTER MED Ver ,

2 2 INNEHÅLL. INNEHÅLL....2 FÖRORD....4 CADDIREKT BRAND LT ÖVERGRIPANDE BESKRIVNING....5 STARTA CADDIREKT BRAND LT...5 STARTA CADDIREKT BRAND LT VERKTYG...5 REGISTRERA LICENS...6 OnLine registrering... 7 Manuell registrering... 8 FLYTTA LICENS MELLAN CAD PLATTFORMAR REPARERA INSTALLATION SÖKA UPPDATERINGAR AVINSTALLERA CADDIREKT BRAND LT I CAD CADdirekt BRAND LT Inställningsdialog/Verktygsfält Rullgardinsmeny Inställningsdialog Rullgardinsmeny Verktygsfält med knappar INSTÄLLNINGSDIALOG GRUNDLÄGGANDE INSTÄLLNINGAR Välj lagerstandard: Skalaför linjetyper Symbolskala Inställningar textning INSTÄLLNINGAR BRANDKLASSER INSTÄLLNINGAR BRAND OR/SR INSTÄLLNINGAR UTRYMNING INSTÄLLNINGAR SAM SYSTEMATISERAT ARBETSMILJÖARBETE OM CADDIREKT BRAND LT VERKTYGSFÄLT: BRAND

3 INTRODUKTION TILL CADDIREKT BRAND LT BRAND BRAND SR/OR SBF 1021:1 OCH 1021: BRAND SR/OR SBF 1021: JUSTERING SYMBOLSKALA enl. SBF 1021: BRAND SR/OR SBF 1021: SEKTIONSYTOR MED FÄRGKOD enl. SBF 1021: ADRESSNUMMER OCH SYMBOLER SR/OR enl. SBF 1021: JUSTERING SYMBOLSKALA enl. SBF 1021: SKAPA ÖVRIGA INFORMATIVA YTOR enl. SBF 1021: Utrymningsskyltar/Nödbelysning UTRYMNINGS SYMBOLER BRAND BSF Insatsplaner BRAND RSYD Insatsplaner SAM ISO7010 Systematiserat ArbetsMiljöarbete ARBETSMETOD I CADDIREKT BRAND, INTRODUKTION ÖVNING 1 - ATT ARBETA I ETT PROJEKT Projektstart Mappstruktur och namngivning av CAD filer Namngivning av modellfiler Namngivning av modellfiler enligt utökad SS Beteckningen disciplin Projektörshandling Kod Tekniskt system för Brand-projektör, Räddningstjänst Modellfilens innehåll Plan eller löpnummer Justering av arkitektunderlag Koppla Arkitekt modell till en Br modell med externreferens ANPASSA SYSTEMINSTÄLLNINGAR ARBETSMETOD I CADDIREKT BRAND LT Arbetsexempel Arbetsexempel Arbetsexempel Arbetsexempel Arbetsexempel Färgkoder enl. Bilaga B informativa ytor Skapa yta för väg Arbetsexempel Skapa gränser för sektioner Lägg till Sektionsnummer Lägg till Adressnummer och symboler för detektering Visa endast detaljer för ORIENTERINGSRITNING

4 4 FÖRORD. CADdirekt BRAND LT är en modern 2D applikation som är 100 % kompatibel med DWF-formatet och flera CAD-plattformar. CADdirekt BRAND LT är framtagen för att på ett enhetligt sätt kunna definiera brandskyddet i en fastighet, brandlarmsritningar typ OR / SR, utrymningsritningar, SBA handlingar och SAM handlingar. CADdirekt BRAND LT det nya enhetliga sättet att beskriva brandskyddet i byggnader både CAD och på ritning. AutoCAD LT Rita 2D Enkelt beskrivet, CADdirekt BRAND LT gör inget som du inte själv väljer att göra och sätter inga begränsningar för hur dina handlingar kommer att se ut. CADdirekt BRAND LT är utvecklade med ordet direkt som ledord: - direkt kompatibel - direkt produktiv - direkt funktion - direkt lönsam Detta är en handbok i CAD-projektering med applikationen CADdirekt BRAND LT. Handboken fungerar såväl som självstudiematerial, som kurslitteratur på lärarledda kurser. Den beskriver grundligt de olika delarna i CADdirekt BRAND LT vad gäller utseende/placering av symboler, funktioner samt hur applikationen är tänkt att användas. Förutom en genomgång av applikationen tar vi upp ämnen som är tätt förknippade med problem runt CAD-projektering. Vi hoppas att denna handbok kommer att vara till stor hjälp för såväl nybörjare som erfarna CADanvändare vid upprättande av brandskyddsdokument. Första delen: Handlar om mer grundläggande utseenden och funktion i CADdirekt BRAND LT. Andra delen: Beskriver arbetsmetoder och arbetsexempel. Varje arbetsexempel är beskrivet i steg för steg med bild och beskrivande text. Skadeansvar: Då boken är avsedd att vara en vägledning i CAD projektering tar DokumentAssistans AB ej på sig något ansvar vad gäller skador av något slag uppkomna vid projektering efter denna handling.

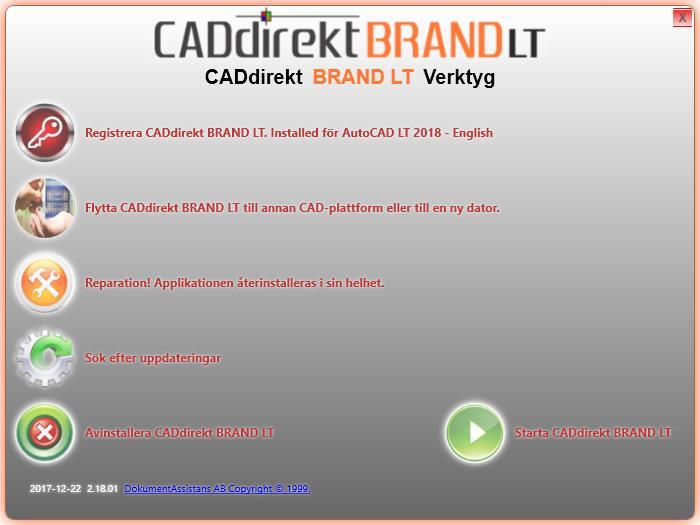

5 5 CADDIREKT BRAND LT ÖVERGRIPANDE BESKRIVNING. STARTA CADDIREKT BRAND LT Efter installation startas CADdirekt BRAND LT via startmenyn eller skrivbordet. Två alternativ att starta CADdirekt BRAND LT Startar CADdirekt BRAND LT med det program som valdes vid installationen. CADdirekt BRAND LT kan även startas från en genväg placerad på skrivbordet. Det är kopplad CAD plattform som startar och med CADdirekt BRAND LT aktiverad. STARTA CADDIREKT BRAND LT VERKTYG CADdirekt BRAND LT Verktyg startas via startmenyn, eller genom att du startar installationen igen. OBS! Kan endast öppnas när CAD programmet är stängt. CADdirekt BRAND LT Verktyg är ett program som ligger utanför CAD och hjälper till att sköta övergripande hantering av programmet.

6 6 Denna dialog hjälper med underhåll av programmet. - Registrera applikationen - Flytta licens mellan CAD plattformar. - Reparera installation - Söka uppdateringar - Avinstallera De enskilda momenten redovisas enskilt nedan. REGISTRERA LICENS Starta licensregistrering kan göras på två sätt. Från CADdirekt Verktygs dialogen eller från menyvalet Registrera applikatione Båda alternativen öppnar dialogrutan för att licensregistrera. Under perioden för utvärdering kan registreringsdialogen även startas via denna dialog. Licens aktivering via OnLine eller manuall registrering när internet saknas.

7 7 OnLine registrering Klicka på Aktivera nu Registrering sker i en databas. Därför kontrolleras datorns internetanslutning som första fas i registreringen. Om internetanslutningen är instabil visas denna dialog. Fyll i era användaruppgifter is samtliga fält. Klicka på registrera OnLine

8 8 När dialogen blir grå har registreringen genomförts korrekt. Klicka på OK för att avsluta licensregistreringen. Licensen är nu aktiv. Stäng Informationsrutan genom att klicka på OK. Manuell registrering Vid avsaknad av internet eller om datorn har Instabil Internetanslutning skall en manuell registrering genomföras. Klicka på Aktivering manuellt Skriv in alla uppgifter i fälten. Licensnummer erhåller ni från er återförsäljare. Kopiera till klippbord.

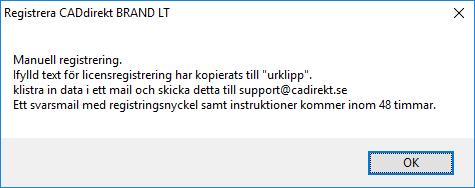

9 Klicka på knappen Kopiera till klippbord. Nu kopieras all text i de ifyllda fälten. 9 Skicka ett mail till support@caddirekt.se i det nya mailet klistra in från klippbordet med ctrl-v eller högerklicka och välj klistra in Licensregistreringsfil. Inom 48 kommer ni få ett svar från support@caddirekt.se med en licensregistreringsfil bifogad. Spara filen på en plats i er dator. Tex. Mina dokument Starta licensregistreringsdialogen. Från CADirekt BRAND LT Verktyg Eller Menyalternativet

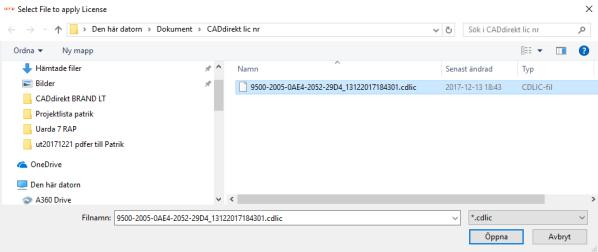

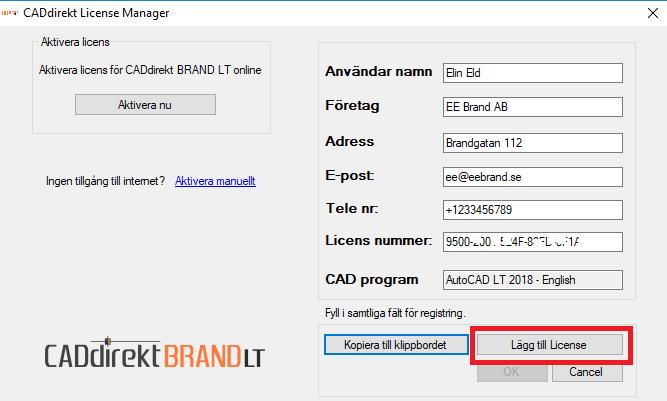

10 10 Lägg till Licens. Klicka på knappen, gå till platsen på hårdisken som ni sparat licensfile. Välj fil och klicka på öppna. När licfilen är inläst. Visas dialogen. Registrering av Lisensen är nu genomförd. Klicka på OK. När dialogen blir grå har registreringen genomförts korrekt. Klicka på OK för att avsluta licensregistreringen. Licensen är nu aktiv. Stäng Informationsrutan genom att klicka på OK.

11 Efter registrering visas licensperioden. 11 Bilden visar hyra lic 365 dagar + 30 dagar. De extra 30 dagar övergår programmet i testläge. Under denna period kan ny tid adderas. Ny tid kan adderas på två sätt efter förlängd licenstid. Automatisk eller via knappen Sök efter förlängning av licenstid. FLYTTA LICENS MELLAN CAD PLATTFORMAR Detta val är skapat för att möjliggöra en enkel flytt av CADdirekt BRAND LT till olika CAD plattformar, t ex när de efterfrågas i ett projekt. Det finns två flytt alternativ: Inom dator Till annan dator. Inom dator till annan CAD plattform Till annan dator Programmet av installeras från aktuell CAD plattform och startar därefter en ny installation. För att detta skall vara möjligt måste applikationen vara registrerad. Används t ex vid licensflytt mellan stationär dator och bärbar dator. Licensnummret avaktiveras mot registrerade uppgifter och möjliggör installation på valfri dator. REPARERA INSTALLATION Denna funktion utför en återinstallation med de val som gjorts vid ursprunglig installation. Detta verktyg kan behöva startas när användaprofiler har bytts i CAD programmen, eller när CADdirekt BRAND LT visar instabillitet i funktioner. Ett exempel på detta kan vara att felmeddelanden framträder på skärmen.

12 12 SÖKA UPPDATERINGAR CADdirekt BRAND LT kommer löpande att förbättras och utvecklas. Denna knapp söker efter uppdateringar inom versionsummret för licensen. Finns uppdatering kommer dessa direkt att installeras. Saknas uppdateringar kommer denna text att visas. AVINSTALLERA Via denna knapp kan programmet av installeras. Tänk på att CAD programmet måste vara nedstänkt när avinstallation genomförs.

13 13 CADDIREKT BRAND LT I CAD. Efter installation startas CADdirekt BRAND LT via startmenyn Startar CADdirekt BRAND LT med program som valdes vid installation. Från Windows start eller från skrivbordet. Bilden visar alla verktygsfält och inställningsdialogen för CADdirekt BRAND.

14 14 CADdirekt BRAND LT Inställningsdialog/Verktygsfält. Rullgardinsmeny Menyn har 4 funktioner. Öppning av inställningsdialogen. Ritningstillbehör Ritningsramar, 11st Ritningshuvuden, 5st Skalreferenser, 7st. Revideringsmoln Revideringspil Öppning av registreringsdialogen från rullgardinsmenyn Se avnittet. Registrera licens

15 Öppning av hjälpfilen och dess specifika avsnitt. 15 Hjälpfilen är en kombination av information och en utbildnings manual. Inställningsdialog. Detta val öppnar inställningsdialogen. Det är här som alla inställningar för hur ritningarna skall se ut. Grundläggande lagerstruktur samt specifika systeminställningar. Rullgardinsmeny Verktygsfält med knappar INSTÄLLNINGSDIALOG. Inställningsdialogen öppnas via Menyvalet CADdirekt BRAND LT Inställningar Verktygsfältet

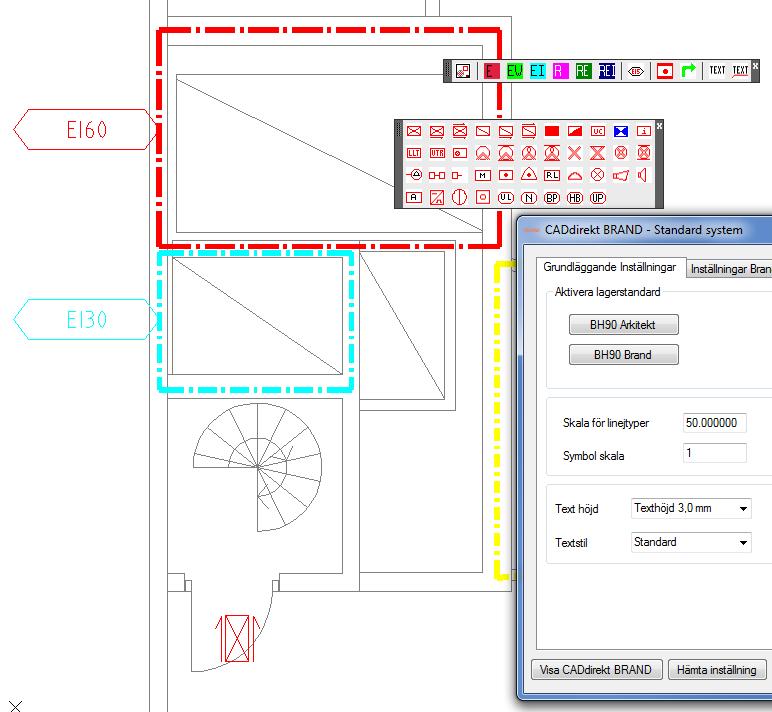

16 16 GRUNDLÄGGANDE INSTÄLLNINGAR System dialogen är navet i CADdirekt BRAND. Dialogen är indelad i fyra menyflikar Det är dessa inställningar som utgör grunden för hur applikationen CADdirekt BRAND LT kommer att skapa objekten med CADdirekt BRAND s verktygsknappar. Välj lagerstandard: Växla mellan olika lageruppbyggnader. Det är användarens roll som avgör vilken inställning som skall vara aktiv. Filer kan hämtas från installationsplatsen för CADdirekt BRAND LT BH90-A-SBF BH90-A-SBF BH90-Br-SBF BH90-Br-SBF Systeminställning med BH90 som Bas, handling skapas av Arkitekts. Branddokumentation skall följa SBF 1021:1 struktur. Färg koder bygger på 255 systemet. Systeminställning med BH90 som Bas, handling skapas av Arkitekts. Branddokumentation skall följa SBF 1021:2 struktur. Färg koder bygger på 255 systemet. Systeminställning med BH90 som Bas, handling skapas av Brandkonsult. Branddokumentation skall följa SBF 1021:1 struktur. Färg koder bygger på 255 systemet. Systeminställning med BH90 som Bas, handling skapas av Brandkonsult.

17 Branddokumentation skall följa SBF 1021:1 struktur. Färg koder bygger på 255 systemet. 17 BH90 Brand Basen för uppbyggnaden av Lager struktur kommer från Bygghandling 90 BH90 Brandlarm SR/OR Nyhet SB11 lagerstruktur SB11-A-SBF SB11-A-SBF SB11-Br-SBF SB11-Br-SBF SB11 Brand Systeminställning med SB11 som Bas, handling skapas av Arkitekts. Branddokumentation skall följa SBF 1021:1 struktur. Färg koder bygger på 255 systemet. Systeminställning med SB11 som Bas, handling skapas av Arkitekts. Branddokumentation skall följa SBF 1021:2 struktur. Färg koder bygger på 255 systemet. Systeminställning med SB11 som Bas, handling skapas av Brandkonsult. Branddokumentation skall följa SBF 1021:1 struktur. Färg koder bygger på 255 systemet. Systeminställning med SB11 som Bas, handling skapas av Brandkonsult. Branddokumentation skall följa SBF 1021:2 struktur. Färg koder bygger på 255 systemet. Basen för uppbyggnaden av Lager struktur kommer från SB11.

18 18 SB11 Brandlarm SR/OR Information. Vid namngivning av dokument skall kod A respektive Br användas. Arkitektens CAD filer heter A som 1: tecken A-99_P010 Brandkonsultens CAD fil heter Br som 1:a del in namnet Br-99_P010

19 19 Skalaför linjetyper Den viktigaste inställningen för projektering. (LTScale) är en variabel i som styr upprepningsmönstret för en linje. Linjetyp skalan = 1 Linjetyp skalan = 2 Symbolskala Är storleken för alla symboler som sätts in i ritningen. Bild visar Skala för linjetyper 50 och symbolskala 1 Med symbolskalan kan storleken på symboler generellt ändras. T.ex. sätt värdet till 2 blir alla symboler dubbelt så stor som linjetypskalan anger. Ny symbol är nu inplacerad med symbolskala 2.

20 20 Inställningar textning Ange texthöjd: Ställ in text höjd. Fysisk texthöjd är detta värde gånger LTSCALE i modellen. Textstil: Denna lista är hämtad från aktuell ritningsfil. Textfärg: Färgval Färg för hänvisningslinje: färg Nyhet Lägg till egna texthöjdsalternativ. Lägga till och ta bort texthöjder Lägg till egen texthöjd. Klicka på? Ange egen höjd. Obs! Aven egen angiven text höjd kommer att vara beroende på vald utskriftsskala. Decimal anges med punkt. (Ex 7.5 ) INSTÄLLNINGAR BRANDKLASSER. Varje Brandklass har 9 brandmotstånd. Samtliga delsystem har identisk uppbyggnad så här beskrivs för klass E för att beskriva den generella strukturen.

21 Brandsymboler 21 Brand symboler Lagerfärg Lagret som skapats har färg 1 (röd) Brand symboler symbolfärg Samtliga symboler är definierade att kunna anta annan färg än lagrets. Värde är giltigt Brandklass, Brandmotstånd Bild visar Brandklass E brandmotstånd 15 minuter, E15. E15 Namn: Är namnet på systemet. Denna textsträng i kombination med lagernamnet för detaljen utgör lagernamnets uppbyggnad. Lagernamnet för E15 blir A-B-E---EOA----E15 E15 Lagerfärg: Är den färg som systemets använder när lagret skapas. E15 Linjefärg: skall vara Bylayer om linjen skall följa lagrets färg. Om annan inställning önskas skall detta värde vara en siffra mellan E15 Lagrets linjetyp: Utgör värdet när lagret skapas för detta system. Linjetypen är definitionen brandklassen och upprepningsmönstret varierar md skalan LTSCALE. E15 Linjen linjetyp: Utgör värdet för linjer när systemet ritas. E15 Linjen bredd: utgör bredden på brandcellsgränsenslinje (Pline). Värdet 40 ger bredd 40 mm (Globalwidth).

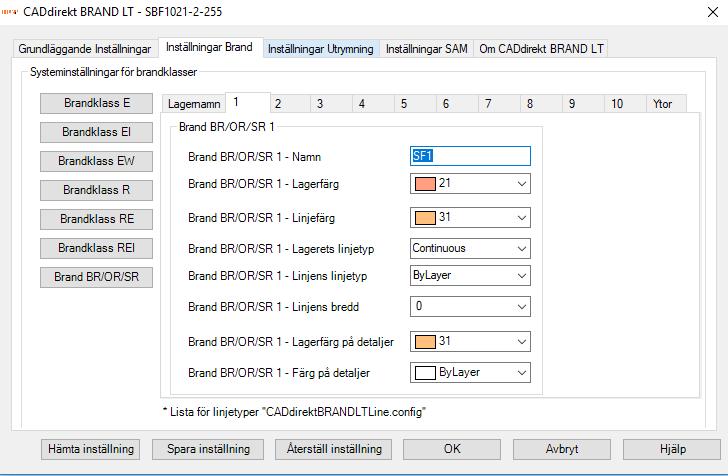

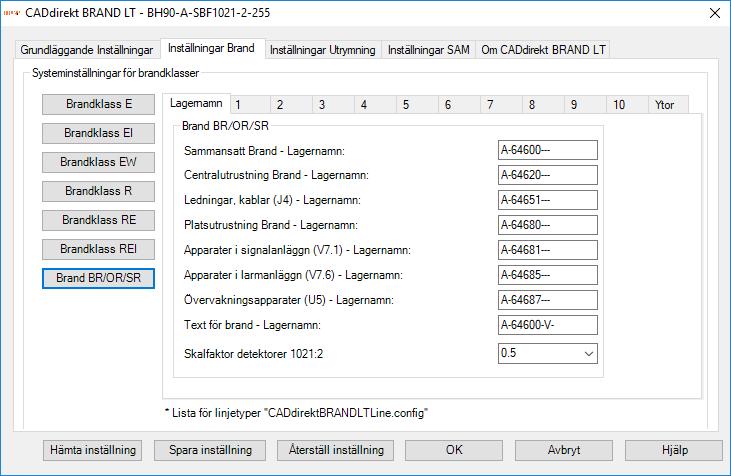

22 22 INSTÄLLNINGAR BRAND OR/SR. Brand BR/OR/SR Lagerlista Nyhet System 1-10 för BR/OR/SR Varje system har egna inställningsvariabler. Detta för att kunna särskilja system med färger och namn så att det underlättar projekteringen då färgen indikerar detaljens systemtillhörighet. Tips! Jobba aktivt med att Namnge system 1-10 samt att sätta egen färg på systemen. På detta sätt upprättas CAD modellen så förenklar projekteringen samt utskrift. Tänd och släck lager i vyporten att endast önskade detaljer visas och blir synliga i utskrift.

23 23 INSTÄLLNINGAR UTRYMNING. Inställningar utrymning Lager och system Grunden i lagerstrukturen för utrymning hämtas från flik GRUNDLÄGGANDE INSTÄLLNINGAR Utrymningsväg - Namn: Är namnet på systemet. Denna textsträng i kombination med lagernamnet för detaljen utgör lagernamnets uppbyggnad. Lagernamnet för UTR blir A-B-U-----A----UTR Utrymningsväg Lagerfärg: Är den färg som systemets använder när lagret skapas. Utrymningsväg Linjefärg: skall vara Bylayer om linjen skall följa lagrets färg. Om annan inställning önskas skall detta värde vara en siffra mellan Utrymningsväg Lagrets linjetyp: Utgör värdet när lagret skapas för detta system. Linjetypen är definitionen brandklassen och upprepningsmönstret varierar md skalan LTSCALE. Utrymningsväg Linjen linjetyp: Utgör värdet för linjer när systemet ritas. Utrymningsväg Linjen bredd: utgör bredden på brandcellsgränsenslinje (Pline). Värdet 40 ger bredd 10 mm (Globalwidth).

24 24 Utrymnings symboler Lagerfärg Det är endast Linjen och pilen som kan anta olika färger. Lagret som skapats har färg 82 Samtliga symboler är definierade att kunna anta annan färg än lagrets. Värde är giltigt Övriga symboler har inställningar så att bästa återgivningen på ritning uppnås. Symbolskala är storleken för alla utrymningssymboler som sätts in i ritningen. Symboler har storlek som är skapad för att värde 1 tillsammans med linjetypskala ge symbolen bästa återgivningen på ritningen. INSTÄLLNINGAR SAM SYSTEMATISERAT ARBETSMILJÖARBETE. Inställningar utrymning

25 Lager och system 25 Grunden i lagerstrukturen för SAM hämtas från flik GRUNDLÄGGANDE INSTÄLLNINGAR SAM - Namn: Är namnet på systemet. Denna textsträng i kombination med lagernamnet för detaljen utgör lagernamnets uppbyggnad. Lagernamnet för UTR blir A-B-U-----A----UTR SAM Lagerfärg: Är den färg som systemets använder när lagret skapas. SAM Linjefärg: skall vara Bylayer om linjen skall följa lagrets färg. Om annan inställning önskas skall detta värde vara en siffra mellan SAM Lagrets linjetyp: Utgör värdet när lagret skapas för detta system. Linjetypen är definitionen brandklassen och upprepningsmönstret varierar md skalan LTSCALE. SAM Linjen linjetyp: Utgör värdet för linjer när systemet ritas. SAM Linjen bredd: utgör bredden på brandcellsgränsenslinje (Pline). Värdet 40 ger bredd 10 mm (Globalwidth). SAM symboler Lagerfärg Lagret som skapats har färg 7 Vit. Samtliga symboler är definierade att kunna anta annan färg än lagrets. Värde är giltigt. Symbolskala är storleken för alla utrymningssymboler som sätts in i ritningen. Symboler har storlek som är skapad för att värde 1 tillsammans med

26 26 linjetypskala ge symbolen bästa återgivningen på ritningen. OM CADDIREKT BRAND LT. Denna flik visar programfakta om programmet. Versionen av CADdirekt BRAND LT. Licensnummer CAD program som applikationen är knuten Användaruppgifter. Systeminställning Spara/ Hämta/Hjälp Hämta inställningar Denna knapp öppnad en dialog för att hämta en inställningsfil som tidigare har sparats med Spara inställningar. Nyhet Lagerstandard för SB11, Point 4.0 samt CADlager 11 ligger i installationsmappen. 8 st fördefinierade system.

27 Spara Inställningar Återställ inställningar. Denna knapp sparar nuvarande inställningar till en egen fil. Alla systeminställningar. Lager namn, specifika systeminställningar osv. som utgör grunden för ett projekt eller en beställares krav spara i en egen inställnings fil. Spara din inställningsfil i samma mapp som dina filer. Detta underlättar när ni är flera som jobbar i ett projekt eller mot en kund. Denna knapp åter ställer samtliga värden för systemen till ursprungliga värden. CADdirekt BRAND LT utgår från Bygghandling 90 för Lagerstrukturen Namn på systemen är grundsystem 27 OK Avbryt. Hjälp. När ändringar i någon dialog är genomförd skall detta sparas till aktivt system. Om du klickar på OK knappen sparas inställningarna och Inställningsdialogen stängs. Nu arbetar programmet efter de sparade inställningarna. Avbryt, stänger inställningsdialogen utan att spara ändringar i systeminställningarna. Föregående värden kommer att gälla. Öppnas hjälpfilen för CADdirekt BRAND.

28 28 VERKTYGSFÄLT: BRAND. INTRODUKTION TILL CADDIREKT BRAND LT. CADdirekt BRAND LT är indelad i 2 delar. Enkelt beskrivet. Brandskyddsbeskrivning Utrymningsplaner, Insatsplaner och Systematierat arbetsmiljöarbete. Brandskyddsbeskrivning Utrymningsplaner, Insatsplaner och Systematierat arbetsmiljöarbete BRAND Brandcellsgränser Första delen av menyn berör brand. Brandcellsgränser samt tidsfaktorer som skall beskrivas och vara läsbara i CAD samt på svartvitt papper. 6 st. brandklasser samt 9 tidsfaktorer.

29 Bilden visar alla brandcellsgränser uppritade 29 Att utläsa brandklass i CAD fil är enkelt. Linjetypen heter samma som brandmotståndet samt lagrets namn enl. standard innehåller namnet på brandmotståndet. Färgen tillsammans med linjes struktur beskriver brandmotståndet i tid. 45 minuter i skala 1:50 ger en längd på 325 mm 120 minuter i skala 1:50 ger en längd på 470 mm Grundtanken för brandklass strukturerna är: Mitt delen streckprick eller dubbelprick skall vara samma genom hela klassen. Det är tiden som ändras dvs. Längre mittendel samt att färgen blir mörkare för när tiden ökar. Brandcellsgräns beteckning För att ge brandhärdigheten en 100 % -ig läsbarhet i utskriven form på svartvit ritning skall gränsen på någon

30 30 plats kompletteras med en klass symbol. Där Klass och motståndstid skall vara läsbar. Beskriver att E30 väggen innehåller glas. Är definitionerna för tätheten i ett glasparti/dörr. -C Dörrklass med stängare EIxx-C -CSa Dörrklass med stängare och täthetsklass EIxx-C Sa -Sa Dörrklass med täthetsklass EIxx-Sa -Sm Dörrklass med täthets- och tempklass EIxx-Sm -CSm Dörrklass med stängare, täthetsklass och tempkrav EIxx-C Sm BRAND SR/OR SBF 1021:1 OCH 1021:2 Brandsymboler för Brandlarmsritningar OR/SR Ett stort antal brandsymboler för att beskriva brandskyddet samt ligga som underlag för Brandskyddsdokumentation, SBA beskrivningar, Insats orientering, Brand OR och SR. BRAND SR/OR SBF 1021:1 Dessa tre knappar öppnar verktygsfälten för att arbeta med brand symboler enl. SBF 1021:1 Centraler och apparater SBF 1021:1 Detektorer SBF 1021:1 Siren/Larm SBF 1021:1

31 31 JUSTERING SYMBOLSKALA enl. SBF 1021:1 Utgångsläge för storleken på alla symbolers storlek utgår från inställd linjetypskala (Samma som tänkt utskriftskala) i layouten Grundläggande inställningar Med överordnas skalfaktor kan symbolens storlek ökas eller minskas efter egna önskemål. Nyhet i Samtliga symboler har en täckande yta i grunden så att symbolen framträder bättre på ritningarna 10 st. System underlättar att göra tydliga handlingar

32 32 Ytor färgade för att tydliggöra sektioner färgläggs enl. egna önskemål och symboler maskerar bort bakomvarande färg för att tydligt framträda. Nyhet Ny struktur för lager olika symboler är kopplade till. SR och OR ritningar skall redovisas med olika symboler Med alla lager aktiva är handlingen av struktur SR. Fryser/Släcker ni de lager angivna i lager fliken blir handlingen en OR ritning. I detta exempel fryser/släcker ni lager Br * Br * * (Stjärna) Lägger ni till i sökningen för att få alla lager som börjar angiven sträng samt alla ändelser. BRAND SR/OR SBF 1021:2 Nyhet i Skapa Brandlarmsritningar enl. SBF 1021:2 Samtliga symboler har en täckande yta i grunden så att symbolen framträder bättre på ritningarna För en grundläggande redovisning på arbetsflödet med SBF1021:2 hänvisar vi till Arbetsexempel 5. Dessa fyra knappar öppnar verktygsfälten för att arbeta med brand symboler enl. SBF 1021:1 Centralutrustning SBF 1021:2 Övervakningsapparater SBF 1021:2

33 Apparater i larmanläggning SBF 1021:2 Sektionsyta, Adressnummer och Sektionsnummer SBF 1021:2 33 SBF 1021:2 Bilaga B Visar förslag på färgkombinationer som ger en bra kontrast mellan sektionsfärger och adressrutan samt mellan sektioner. Bilaga B beskriver 8 kombinationer. CADdirekt har adderat 2. Detta ger grundinställning för sammanlagt 10 st. sektionsfärger SEKTIONSYTOR MED FÄRGKOD enl. SBF 1021:2 För en grundläggande redovisning på arbetsflödet med SBF1021:2 hänvisar vi till Arbetsexempel 5. Aktivt system styr vilken färg som kommer att användas. Aktiveras system 1 kommer Begränsningslinjen samt skapad Yta att vara färg 21 och adressrutan Kopplingslinjen ha färg 31

34 34 Kopplingslinjen Bredden på kopplingslinjen är individuell för varje system. Ange önskad bredd i inställnings dialogen för varje enskilt system. Välj från listan eller lägg till en egen bredd med? Ange egen bredd. Obs! Aven egen angiven bredd kommer att vara beroende på vald utskriftsskala. Decimal anges med punkt. (Ex 7.5 ) ADRESSNUMMER OCH SYMBOLER SR/OR enl. SBF 1021:2 De nya anvisningarna i SBF 1021:2 visar att adressnummer skall synas i OR och adressnummer och symbol i SR. I figur visas storleken på symbol mer informativt. Dvs. symbolens storlek har reducerats till ca 50% från direktiv i SBF 1021:1. Bild från SBF 1021:

35 35 JUSTERING SYMBOLSKALA enl. SBF 1021:2 Utgångsläge för storleken på alla symbolers storlek utgår från inställd linjetypskala (Samma som tänkt utskriftskala) i layouten Grundläggande inställningar Justera storleken på SBF 1021:2 symboler för att passa storleken för Adressnummer. Standardinställning för att Adressnummer och symbol enl. Bild är 0.5 Önskas annan storlek. Sätt önskad skala vald från listan eller skapa en egen skalfaktor. Med skalfaktor 1 kommer Adressnummer och symbol anta nya skal förhållanden. Adressruta finns i 3 alternativ. 3, 5 eller 7 adressnummer.

36 36 SKAPA ÖVRIGA INFORMATIVA YTOR enl. SBF 1021:2 För en grundläggande redovisning på arbetsflödet med SBF1021:2 hänvisar vi till Arbetsexempel 5. Begränsningslinjen Inställningar av förger för informativa ytor. Lokalfigur, höjd graf, snittlinje Släcksystem Situationsplan vägar Situationsplan byggnad Situationsplan undermarkanläggning Trapphus Tillträdesväg/Angreppsväg Släckanläggning Vatten, dimma, gas, skum Utrymningsskyltar/Nödbelysning Nyhet i Symbolers uppbyggnad är ändrad. Täckande yta i bakgrunden av symbolen gör att den framträder tydligare mot underlaget. Kompletterad med en symbol för NÖDUTGÅNG HANDIKAPP Utrymningsskyltar/ Nödbelysning UTRYMNINGS SYMBOLER 10 st. Utrymnings symboler samt utrymningsväg med utrymnings pil. Symbolerna är framtagna för att tydlig beskriva brandskyddsutrustningen inom en byggnad. Grunden i utrymningsritningen kan ritas i modell och

37 I Layoutfliken väljer du storleken som utrymningsritningen skall anta som utskriven. 37 Färdiga format att välja på A3 Liggande stående samt A4 Liggande stående. BRAND BSF Insatsplaner. BSF Symboler Verktygsfält i arbetsflöde Insatsplaner områdesöversikt Fordon Insatsplaner plan och sektion Riskkällor Ytor Insatsplaner områdesöversikt Norrpil, Angreppsväg viktig, Angreppsväg annat plan, Angreppsväg övriga, Tillfartsväg, Insatsplan placering, CCS, Nyckelskåp, Brandförsvarstablå, Sprinklercentral vatten, Utrymningstablå, Gasvarnare central, Brytpunkt Mötesplats, Återsamlingsplats, Helikopterlandningsplats, Vindstrumpa, Antal våningsplan, Brandpost kommunal, Brandpost intern, Brandvatten- eller skumkanon, Förbigångsventil, Stigarledning intag, Stigarledning uttag, Brunn dagvatten, Brunn oljeförande avloppsvatten, Trafikregleringskåp, Väggrind eller bom, Max bredd 2,5 m, Max höjd 2,8 m, Max totalvikt.

38 38 Fordon Uppställningsplats Motorspruta, Mobil Brandgasfläkt, Mobilt lättskumsaggregat, Uppställningsplats vatten-/ skumkanon Insatsplaner plan och sektion Brandgasfläkt manöverdon, Brandvattenpump, Nödavstängning numrerad, Frånskiljning elektricitet, Plats för bild, Räddningshiss, Utrymningshiss, Utrymningsplats, Röklucka, Röklucka öppnas på plats, Röklucka manöverdon, Saneringsplats, Skumintag, Skydda objekt, Släcksystem manuell aktivering, Släcksystem utrymme skyddas av släcksystem, Lättskumsaggregat, Säker flyktplats, Tilluft brandgasventilation, Stege, Trappa normal, Trappa namn Riskkällor Risk källa numrerad, råskälla högspänning, risk källa tryckkärl, råskälla exklassning, Tryckavlastning Ytor Begränsningslinje för yta, Ytfunktion - Brandvatten och Släcksystem, Byggnader som omfattas av insatsplan, Högdelar av området som omfattas av insatsplan, Horisontella tillträdesvägar inne i byggnaden, Körbarväg för räddningsfordon, Utrymmen/massor under marknivå, Normal insatsinformation och tekniskt brandskydd, Riskkällor, Skyddsvärt utrymme pga. högt kulturvärde, Bebyggelse som inte omfattas av insatsplan, spill o dagvatten, Trappor och utrymmen, Vattenområden, Ytor som skyddas av släcksystem, Accentfärg för att förstärka text

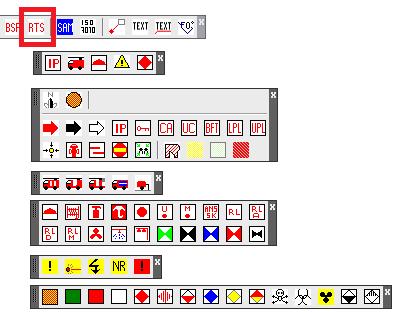

39 39 BRAND RSYD Insatsplaner RSYD Symboler Verktygsfält i arbetsflöde Insatsplaner områdesöversikt Fordon Utrustning Varning Farliga ämnen Insatsplaner Fordon Norrpil, Här är du, Huvudangreppsväg, Angreppsväg - Utifrån, Angreppsväg - Innefrån, Placering insatsplan, Nyckelskåp, Centralapparat, Undercentral, Brandförsvarstablå, Ledningsplats, Uppsamlingsplats, Brytpunkt, Brandpost, Grind, Hinder, Återsamlingsplats, Begränsningslinje för yta Ytfunktion Räddningsväg, Stora värden, Speciella risker. Uppställningsplats släckfordon, Uppställningsplats stegfordon, Uppställningsplats hävare, Uppställningsplats tankfordon, Uppställningsplats motorspruta Utrustning Brandutrustning, Innomhusbrandpost, Handbrandsläckare, Skydda objekt, Stigarledning, Stigarledning uttag, Stigarledning matning, Anslutning för skum, Röklucka manuell öppning, Röklucka teknisk öppning, Röklucka, don för manuell/tekninsk öppning, Röklucka mark, Mekanisk ventilation, Sprinkler, Sprinklercentral, Inert gassläckninganläggning, Koldioxid, Sprinklercentral, vatten, Sprinklercentral, annat släckmedel, Ventil numrerad Varning Allmän varning, Laser, Högspänning, Varning numrerad, Särskilda brandrisker

40 40 Farliga ämnen Klass 1 Explosiva ämnen och föremål, Klass 2-1, Gaser, Klass 2-2, Gaser, Klass 2-3, Gaser, Klass 3, Brandfarliga vätskor, Klass 4.1, Brandfarliga fasta ämnen, Klass 4.2, Självantändande ämnen, Klass 4.3, Utvecklar brandfarliga gaser vid kontakt med vatten, Klass 5.1, Oxiderande ämnen, Klass 5.2, Organiska peroxider, Klass 6.1, Giftiga ämnen, Klass 6.2, Smittförande ämnen, Klass 7, Radioaktiva ämnen, Klass 8, Frätande ämnen, Klass 9, Övriga farliga ämnen och föremål SAM ISO7010 Systematiserat ArbetsMiljöarbete SAM ISO7010 Symboler för skyltar. Verktygsfält i arbetsflöde Förbud, Varning, Påbud, Nöd, Farliga ämnen GHS, Farliga ämnen KIFS och BRAND Skyltar för samtliga symboler för SAM och ISO7010 är placerade i icon menyer grupperade enlig kategori.

41 41 ARBETSMETOD I CADDIREKT BRAND, INTRODUKTION. I avsnitten Arbetsmetoder kommer tillämpningen av de olika delarna att redovisas. Varje moment redovisas i ett steg för steg förfarande som en bildserie med beskrivande text. De olika avsnitten är utvalda med tanke på de arbetsmoment som förekommer vid BRAND-projektering. Det skiljer sig en del beroende på vem som projekterar. Är du Arkitekt skall du rita samtliga övningar direkt i din Arkitekt modellfil. Men alla andra måste rita i en egen modellfil och koppla Arkitekt modellen som en extern referens. I denna handbok utgår vi från att vi skall koppla en Arkitekt modell till vår brand handling. OBS! Inga av övningarna gör anspråk på att vara korrekta ur brandtekniskt hänseende utan endast visa arbetsmoment med applikationen CADdirekt BRAND. ÖVNING 1 - ATT ARBETA I ETT PROJEKT. Nedan skall vi beskriva arbetsflödet med CAD modeller i ett projekt för Brandkonsult. Projektstart. Ett Arkitektunderlagen distribueras via E-post eller en projektpool. I projektet kommer arkitektens cad modell att förändras vid ett flertal tillfällen. Och som Brand projektör måste man alltid förhålla sig till det senaste levererade underlagen så att man kan se var installationerna skall placeras. Med detta i som utgångspunkt måste man koppla ihop sina Brandfiler med A filer på ett strukturerat sätt och så att alltid den senaste A underlagsmodeller visas när man öppnar Brand modellerna. Kopplingssättet kallas Externreferens (Xref). Hela arbetsflödet kommer att beskrivas i stycket Koppla Arkitekt modell. Mappstruktur och namngivning av CAD filer Flertalet projekt hänvisar till CAD manualer som bestämmer hur mappstrukturer skall upprättas, Filer skall namnges osv Denna handbok kommer beskriva ett projekt utifrån en generell struktur som beskrivs i Bygghandling 90. Namngivningen i stort att följa Svensk Standard SS

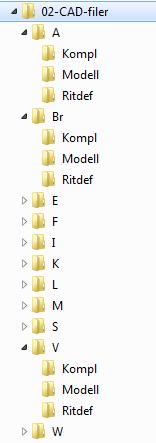

42 42 Ett enkelt förslag på mappstruktur. A = Arkitekt Br = Brand E= EL V = VVS. Det är i undermappen Modell som huvudfilerna skall spara. Bilden visar del av en mappstruktur för ett projekt. Namngivning av modellfiler. Nedan beskrivs namngivningen genom ett utdrag från en CAD manual. Namngivningen av alla handlingar har mycket central funktion då själva kodningen vad man kan förvänta sig att se när handlingen öppnas. Namngivning av modellfiler enligt utökad SS Modellfiler skall benämnas enligt följande metod: Position Exempel Br _ P Position Innehåll: 1 Beteckningen disciplin (A för Arkitekt, E för El-projektör osv.). 2-4 Tekniskt system/byggdel. 5 _ skiljetecken, understrykning 6 Filens innehåll (P Plan, F Fasader osv.) 7-9 Plan 1 = 010, Plan 2 = 020, Plan 10 = 100 eller löpnummer 001,002 osv. Beteckningen disciplin Projektörshandling Kod pos 1 Teknikområde Ursprung A Arkitekt BH90 Br Brand BH90 E El-projektör BH90 I Inredningsarkitekt BH90 K Byggkonstruktör BH90 L Landskapsarkitekt BH90 M Markprojektör BH90 P Projektledning BH90 R VA-projektör BH90 S Styr och övervakning BH90 V VVS-projektör, eller V-projektör när både V och VS finns BH90 W VS-projektör, när både V och VS finns BH90

43 43 Kod Tekniskt system för Brand-projektör, Räddningstjänst Kod pos 2-4 Innehåll 900 Sammansatta utrymmen 910 Arealuppgifter, rum 920 Sekundära utrymmen 930 Funktionella grupperingar 940 Övervakning 950 Vakant 960 Vakant 970 Sammansatt Räddningstjänst, Insatsplan 980 Sammansatt brand SBA 981 Brandlarmsredovisning 982 Orienteringsritning för brandcentral 983 Serviceritning för brandcentral 990 Utrymningsritning Modellfilens innehåll Kod pos 6 Innehåll P Planer (Helt plan) S Sektioner F Fasader U Uppställningar, elevationer V Volymer T Förteckningar D Detaljer, Del av plan C Schema Plan eller löpnummer Kod pos 7-9 Innehåll Plan 1 = 010 Plan 2 = 020 Plan 10 = 100 eller löpnummer 001,002 osv. Utdraget från CAD manualen ger direkt vägledning om vad vi skall döpa filer till och vad andra projektörers filer kommer att innehålla. Br980_P010 Brand, Sammansatt, Plan ritning, Plan 1 Br990_P020 Brand, Utrymningsritning, Plan ritning, Plan 2 Br982_C020 Brand, Orienteringsritning, Schema, Plan 2

44 44 Justering av arkitektunderlag Det är inte ett absolut måste att förändra utseendet i arkitektmodellen men den kommer att underlätta det egna arbetet betydligt. Ofta kommer CAD modellen i det utseende som arkitekten senast sparat den. De synliga respektive frysta lagren kan skifta från leverans till leverans, och färgerna för lagren kan också variera. En arkitektritning innehåller mängder med information som inte behöver visas på en Brand-ritning t.ex. måttsättning, undertak, förklaringstexter osv. Eftersom A-ritningen endast skall vara som orientering för inplacering av brand beskrivande information, underlättar det om färgen för hela underlaget sätts till någon dämpad neutral färg tex. (Ljusgrå Nr.9). Detta gör att Brand beskrivande grafik tydligt framträder på bildskärmen i olika färger. Bredden på linjerna (penntilldelningen) för ljusgrå färg sätts normalt vid utskrift till 0,1 0,15 mm, medan Brand detaljer skrivs ut med pennbredder på 0,25 till 1,0 mm. Detta för att installationen skall bli så framträdande som möjligt. Koppla Arkitekt modell till en Br modell med externreferens. Exemplet visar hur en Arkitektmodell skall ligga som underlag i en Sammansatt brandritning modell. I mappen A/Modell har vi placerat en modellfil Öppna en Ny fil i CAD programmet. Det ska bli sammansatt brand på plan 2. Filens namn blir därför Br980_P020.dwg Länkning av arkitektritningen till Br modellen med Xref. Xref dialogerna kan skilja sig en del mellan olika CAD program och versioner men arbetsflödet är det samma.

45 Xref (Xref Manager) 45 Koppla in en CAD fil från hårddisken till den öppna CAD modell Br980_P020 Markera filen. Klicka sen på Öppna.

46 46 Rödmarkerade värden är mycket viktigt att ni anger direkt vid kopplingen. (Det går ändra värdena i ett senare tillfälle men att göra rätt från start sparar tid!) Skala skall alltid var 1:1 Insättningspunkten 0,0,0 dvs. origo. Alla handlingar i ett projekt skall ha gemensam kopplingsplats och det är normalt origo. Rotation 0 grader är av samma anledning som origo Sökväg mellan handlingar skall vara relativ detta för att projekt skall kunna flyttas mellan lagringsplatser med konstant mappstruktur en lova utan att tappa kopplingarna. Kicka på OK Och filen är kopplad.

47 47 ANPASSA SYSTEMINSTÄLLNINGAR. All anpassning av inställningar genomför på samma sätt. Denna övning visar ett arbetsflöde för att ställa in systemet att följa en struktur efter eget behov. OBS! Hela brand strukturen bygger på att linjestrukturer, färger samt lagernamn beskriver brandmotståndet. Vi rekomenderar er ej att ändra grundstrukturen för systemen. Däremot kan 1:a delen av namnet ändras vid behov. Lagerstruktur SB11, BH90 eller Point 4 finns färdiga filer att aktivera. Öppna inställningsdialogen Inställningsdialogen öppnas via Menyvalet CADdirekt BRAND LT Inställningar Verktygsfältet Hämta inställningar Hämta en Standard inställningsfil från installationsmappen samma mapp som dina filer. Normal installation sker i C:\ProgramData\CADdirekt\CADdirektBRAND StandardA.config, StandardB.config som är grundstruktur enl CADlager 11. Poin40-Br.config, är byggd på Point4.0 lagerbenämning BH90A-Br.config samt BH90B-Br.config bygger på Bygghandling 90 s lagerstruktur.

48 48 I ytan för lagerkopplingen. Skriv in ett eget värde som skall vara grund till lagernamnet. Markera ett fält. Skriv in en egen text. Spara inställningarna i arbetsminnet klicka på OK. Tips! Hela brand strukturen bygger på att linjestrukturer, färger samt lagernamn beskriver brandmotståndet. Vi rekomenderar er ej att ändra grundstrukturen för systemen. Önskar ni spara denna inställning till så andra kan använda en skall den sparas som fil. Spara Inställningar Tips! Hela brand strukturen bygger på att linjestrukturer, färger samt lagernamn beskriver brandmotståndet. Vi rekomenderar er ej att ändra grundstrukturen för systemen.

49 49 ARBETSMETOD I CADDIREKT BRAND LT. Arbetsexempel 1 Exempelbeskrivning: Övningen går ut på att rita in brandcellsgränser på ett våningsplan. Placera ut utrymnings skyltar vid utgångar och strategiska platser. Öppna en ny fil. Spara filen med namn enlig ovan Br980_P020.dwg Koppla A modell enl tidigare beskrivning.

50 50 Ta fram verktygsfält för Brand klass E Gränsen för rummet är 15 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen E15 Ta fram verktygsfält för Brand klass EI Gränsen för rummet är 60 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen EI60

51 Ta fram verktygsfält för Brand klass EI 51 För detta rum skall vi sätta linjebredden till 100 för att göra linjen extra tydlig. OBS! Linjens bredd får aldrig överskrida väggens bredd. Öppna inställningsdialogen Aktivera Inställningar Brand Aktivera ändringen med OK. Gränsen för rummet är 90 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen EI90

52 52 Ta fram verktygsfält för Brand klass EI Gränsen för rummet är 60 minuter Klicka på Rita ut brandcellsgränsen runt rummet. Placera ut Brandcellsbeteckningen Skriv in brandklassen EI60-E Placera ut klassningen för dörrarna Skriv in Tid. Ta fram verktygsfält för Brandsymboler Placera ut Brandcellssymboler 3 st.

53 Placera ut Brandcellssymboler 2 st. 53 Övning 1 är klar.

54 54 Arbetsexempel 2 Symboler i Modell vy Layout 1 och 2 för detaljer utskrift. Exempelbeskrivning: Övningen går ut på att skapa utrymningsritning. Symboler i modellytan och utskrift från layouten. Öppna en ny fil. Med CADdirekt.dwt som grund CADdirekt.dwt innehåller layouter för utrymningsritning. A3 och A4 stående och liggande. Spara filen med namn enlig ovan Br990_P020.dwg Koppla A modell enl tidigare beskrivning.

55 55 Ta fram verktygsfält för Utrymnings symboler. Sätt linjetypskala/utskriftskala 1:100 Placera in symboler enl. bilden. Placera in symboler enl. bilden. Rita in en hänvisningslinje till platsen där brand symbolerna fysiskt sitter. Använd Line eller Spline för att få en mjuk linje. Punkten är skapad med commando donut. Ange 0 som inner diameter Och 250 som ytterdiameter. Tips! Anledningen till att symboler är placerade vid sidan av den fysiska platsen är att i Utrymningsritningen skall symbolen för Här är du Sitta på platsen där punkten sitter och då skulle täcka symbolerna. Växla från Modell till Layout A4 Liggande

56 56 Sätt markören i mitten av bilden. Bubbelklicka med vänster musknapp. Markören är nu i Modellrymden från Layouten. Här kan zoom skalan sättas genom att: Rulla in rätt vy. Zooma in med kommandot Z <enter> och E <enter> Detta ger den maximala in zoomning som vyporten kan ha. Skalan i vyporten är nu maximerad.

57 Återgå till Layout läget med markören Genom att ställa markören utanför vyporten och dubbelklicka med vänster musknapp. 57 Skriv in relevant text om Objektet. Text skall vara informativ och anges när samtal till 112 genomförs. I denna ruta skall en översiktlig presentation av området visas. I layouten är det förberett med en vyport till modellen. Alternativt kan en egen bild av området ritas här i layouten. Placera in en symbol för återsamlingsplats.

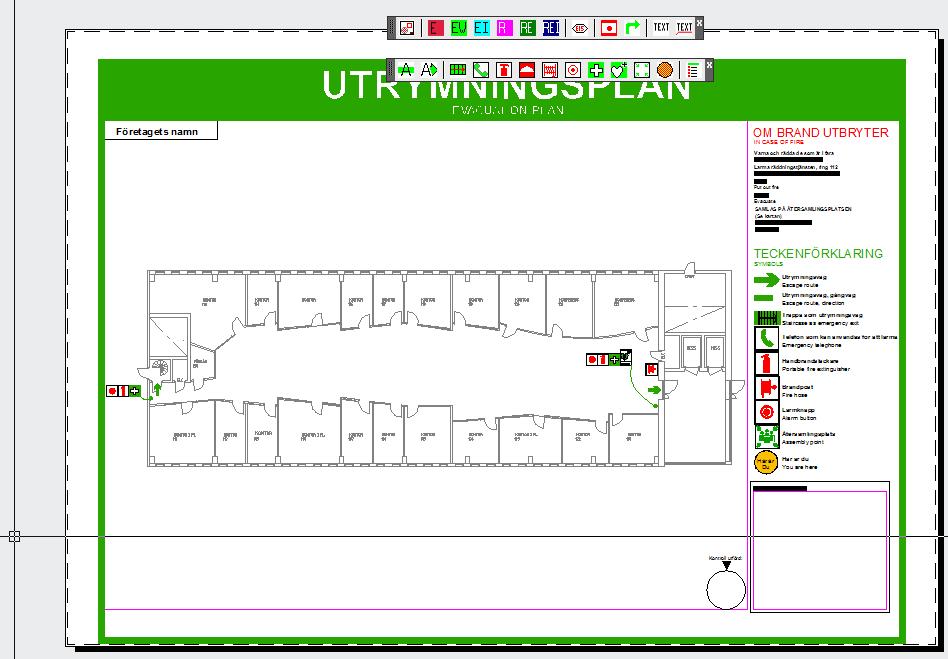

58 58 Vi har 2 platser där en utrymningsplan skall sitta. I layout placera in en Här är du symbol i huvudentrén. Höger klicka på layouten som vi nu har arbetat med. Välj Move or Copy. Markera A4 liggande. Skapa kopia. Ok välj OK I nya layouten flytta Här är du symbolen till andra entrén. Övning 2 är klar.

59 59 Arbetsexempel 3 Modell vy endast planmodellen Layout 1 och 2 för samtliga brandsymboler och detaljer, utskrift. Exempelbeskrivning: Övningen går ut på att skapa utrymningsritningar. Symboler och utskrift från layouten. Öppna en ny fil. Med CADdirekt.dwt som grund CADdirekt.dwt innehåller layouter för utrymningsritning. A3 och A4 stående och liggande. Spara filen med namn enlig ovan Br990_P021.dwg

60 60 Koppla A modell enl tidigare beskrivning. OBS! Modellen skall kopplas till Br modellen när fliken Modell är aktiv. Aktivera layout Utrymningsplan Liggande A4. Ta fram verktygsfält för Utrymnings symboler. Sätt linjetypskala/utskriftskala 1:100 Placera in symboler enl. bilden. Rita in en hänvisningslinje till platsen där brand symbolerna fysiskt sitter. Använd Line eller Spline för att få en mjuk linje. Punkten är skapad med commandot donut. Ange 0 som inner diameter Och 5 som ytterdiameter. Tips! Anledningen till att symboler är placerade vid sidan av den

61 fysiska platsen är att i Utrymningsritningen skall symbolen för Här är du Sitta på platsen där punkten sitter och då skulle täcka symbolerna. 61 Skriv in relevant text om Objektet. Text skall vara informativ och anges när samtal till 112 genomförs. I denna ruta skall en översiktlig presentation av området visas. I layouten är det förberett med en vyport till modellen. Alternativt kan en egen bild av området ritas här i layouten. Placera in en symbol för återsamlingsplats. Nu är 1:a utrymningsplanen klar. Det två entréer som skall förses med varsin utrymningsplan. Vi skall kopiera den klara layouten. Höger klicka på layoutfliken som vi nu har arbetat med. Välj Move or Copy.

62 62 Markera Liggande A4 Skapa kopia. Ok välj OK I nya layouten flytta Här är du symbolen till andra entrén. Övning 3 är klar.

63 63 Arbetsexempel 4 Exempelbeskrivning: Övningen går ut på att skapa insatsplan. Symboler och utskrift från layouten. Öppna en ny fil. Med CADdirekt.dwt som grund CADdirekt.dwt innehåller layouter för Insatsplan struktur BSF. A3 Spara filen med namn enlig ovan Br970_P020.dwg Aktiver modell vy. Koppla A modellen med xref som ovan. Modell vy endast planmodellen insatsplan Layout 1 Områdesöversikt Layout 2 Plan och Sektion

64 64 Layout 1 Områdesöversikt, Här placeras symboler för beskrivning av räddningsinsatsen och text, utskrift. Redigera texten i ritningshuvudet. Namnge Layouten som Rad 1 och bladnummer. Skapa en kopia av Layout 1. Layout 2 Plan och sektion

65 Redigera texten i ritningshuvudet. Namnge Layouten som Rad 1 och bladnummer. 65 Aktivera Layout Områdesöversikt Placera in symboler enl bild

66 66 Placera in symboler enl bild Beskriv ytfunktionen av byggnaden. Skapa ytfunktion - Byggnader som omfattas av insatsplan. Ta fram Verktygsfält Ytor. Aktivera fliken Modell Starta funktionen att rita gränsen för ytan. Obs! gränsen skapas med pline och måste vara en stängd pline.

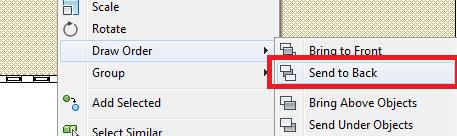

67 Välj Ytfunktion 67 Klicka sen på begränsningslinjen. Om ytan täcker byggnaden skall visningsordning ändras. Markera ytan Sätt visningsordning för ytan. Den skall placeras underst. Akivera Layout Plan och Sektion. I layout för Plan och Sektion layouten skall lagret ytan släckas i aktuell viewport.

68 68 Placera in symboler i Plan och Sektion. Övning 4 är klar. Arbetsexempel 5 Exempelbeskrivning: Övningen går ut på att skapa SITUATIONSPLAN enl SBF 1021:2. Symboler i modellen och utskrift från layouter. Öppna en ny fil. Med CADdirekt.dwt som grund (Övningen använder alternativ A3) CADdirekt.dwt innehåller layouter samtliga typer av ritningar enl SBF 1021:2. Välj DWT filer efter tänkt utskriftsformat.

69 69 Spara filen med namn enlig ovan E-646_P000.dwg Första tecknet E anger din roll. Lista på förkortningar se för rollförteckning i stycket ÖVNING 1 - ATT ARBETA I ETT PROJEKT Aktiver fliken modell.

70 70 Koppla mark modell sitplan.dwg till er nya fil Växla till flik SITUATIONSPLAN. Aktivera vyporten. Klicka på PAPER SPACE Så aktiveras modellvyn i vyporten.

71 Utför kommandot Zoom extend Eller dubbelklicka på rullknappen på datamusen. (grundinställning för rullknappen är zoom extend vid dubbelklick). 71 Ändra till PAPER SPACE Ta fram verktygsfältet PROPERTIES Eller tryck kombinationen. Ctrl+1 Ställ skalan för vyporten. Aktivera ramen för vyporten I fältet Custom scale. (I övning passar skala 1:800) Skriv 1/800 och värde blir Skalor kan anges matematiskt eller som ett decimaltal. Flytta upp skalstock till vald skalfaktor. Insättningspunkt är ramens nedre vänstra hörn.

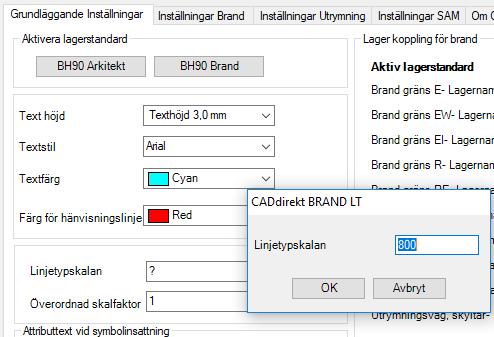

72 72 Aktivera linjetypskalan till tänkt skala 800 (1:800) Öppna inställningsdialogen Aktiver fliken modell. Färgkoder enl. Bilaga B informativa ytor Färg Informativ. Viktiga delar av byggnad och mark som skall visas tydligt har Färgkoder från SBF 1021:2, Bilaga B. Inställning av dessa färger följer SBF 1021:2. Om färg önskas bytas ut utförs detta i Inställningsdialogen. Inställningar Brand / Brand OR/SR - Ytor

73 73 Skapa yta för väg Starta kommandot rita begränsningslinje. Linjen måste vara sluten Dvs. starta och sluta i samma punkt. Linjen som nu ritas upp är en polyline. Markera linjen Skapa yta med begränsningslinje som gräns. Starta Område väg

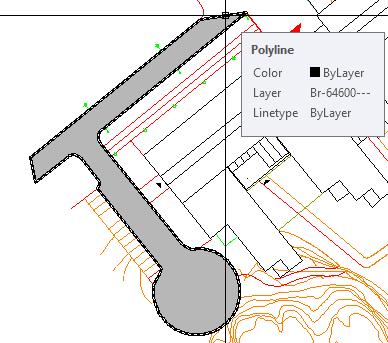

74 74 Markera begränsningslinjen. När linjen är vald, tryck <enter> Ställ markören i mitten av ytan. Nu förhandsvisas Ytan. Tryck enter för att skapa ytan. Starta kommandot rita begränsningslinje. Linjen måste vara sluten Dvs. starta och sluta i samma punkt. Skapa yta med begränsningslinje som gräns. Starta Område byggnad När linjen är vald, tryck <enter> Ställ markören i mitten av ytan. Nu förhandsvisas Ytan. Tryck enter för att skapa ytan. Färg för yta ligger sig över konturen för byggnaden. Byt ritningsordning. Lägg yta i bakgrunden.

75 Prova även att skapa andra typer av Ytor lokalfigur, höjdgraf, snittlinje - släcksystemsituationsplan - undermarkanläggning - Trapphus - Tillträdesväg/Angreppsväg - Släckanläggning Vatten, dimma, gas, skum Sätt in symbol för Angreppsvägar. Placera in BFT. Ändra till PAPER SPACE Ändra texten i ritningshuvudet. Dubbelklicka på en text i ritningshuvudet.

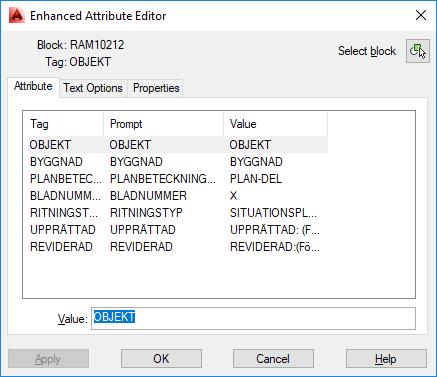

76 76 I dialogrutan skriv in ny text på varje rad. OBJEKT BYGGNAD PLAN-DEL BLADNUMMER Osv..

77 77 Arbetsexempel 6 Exempelbeskrivning: Övningen går ut på att skapa SR / OR ritningar enl SBF 1021:2. Symboler i modellen och utskrift från layouter. Öppna en ny fil. Med CADdirekt.dwt som grund (Övningen använder alternativ A3) CADdirekt.dwt innehåller layouter samtliga typer av ritningar enl SBF 1021:2. Välj DWT filer efter tänkt utskriftsformat.

78 78 Spara filen med namn enlig ovan E-646_P001.dwg Första tecknet E anger din roll. Lista på förkortningar se för rollförteckning i stycket ÖVNING 1 - ATT ARBETA I ETT PROJEKT Aktiver fliken modell. Koppla mark modell A400_P020.dwg till er nya fil

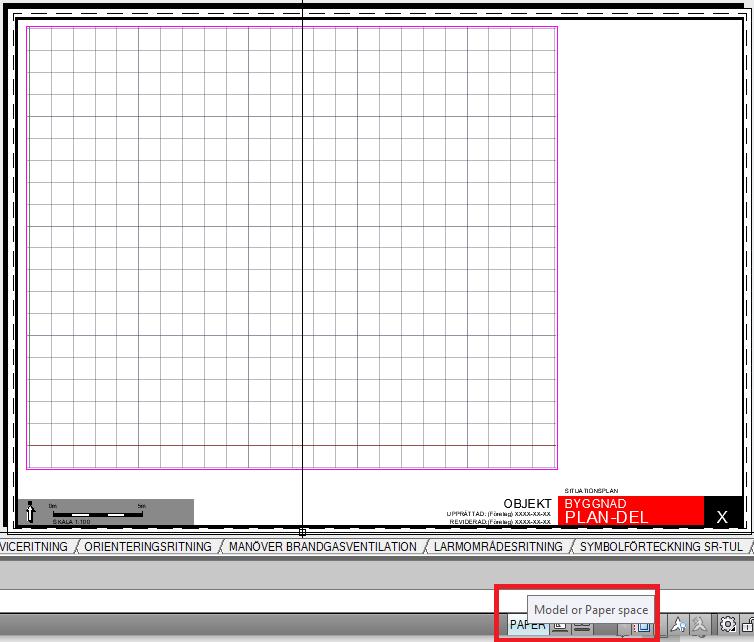

79 Växla till flik SERVICERITNING. Aktivera vyporten. Klicka på PAPER SPACE Så aktiveras modellvyn i vyporten. 79 Utför kommandot Zoom extend Eller dubbelklicka på rullknappen på datamusen. (grundinställning för rullknappen är zoom extend vid dubbelklick). Ändra till PAPER SPACE

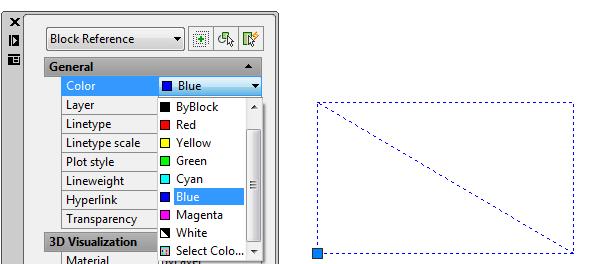

80 80 Ta fram verktygsfältet PROPERTIES Eller tryck kombinationen. Ctrl+1 Ställ skalan för vyporten. Aktivera ramen för vyporten I fältet Custom scale. (I övning passar skala 1:150) Skriv 1/150 och värde blir Skalor kan anges matematiskt eller som ett decimaltal. Flytta upp skalstock till vald skalfaktor. Insättningspunkt är ramens nedre vänstra hörn. Aktivera linjetypskalan till tänkt skala 150 (1:150) Öppna inställningsdialogen Aktiver fliken modell.

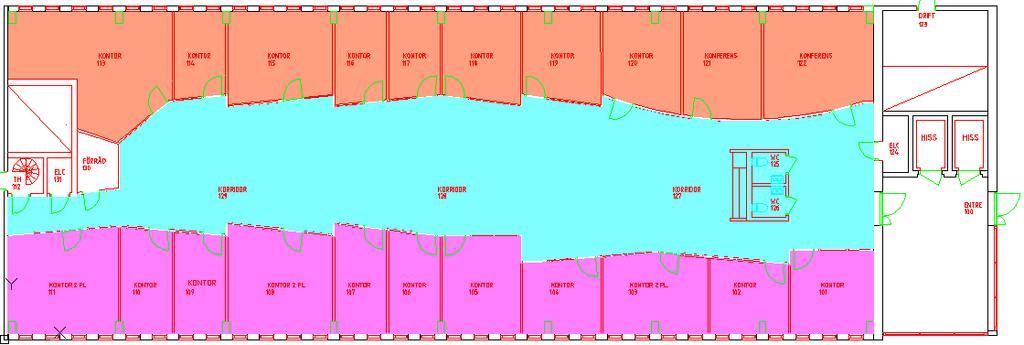

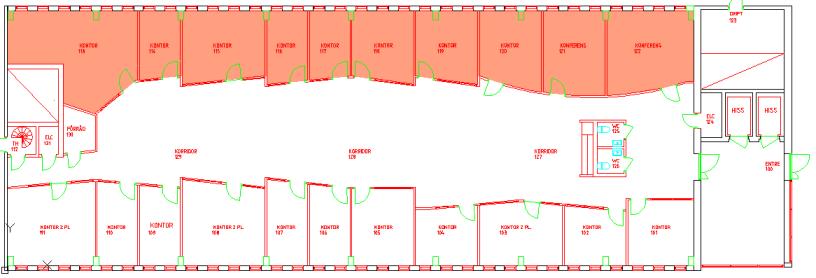

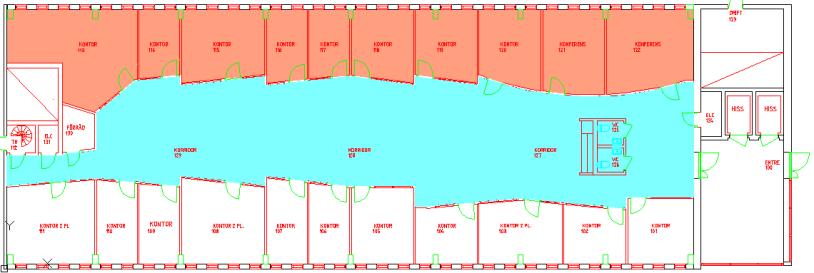

81 81 Skapa gränser för sektioner Sektionsfärger är samman kopplad med aktivt system för brand. Sektionsfärg 1 (SF1) aktiveras med systemknapp 1. Inställningsfil CADdirekt Config har Färgkoder från SBF 1021:2, Bilaga B. Respektive system 1-10 har förinställd lager färg. Lagerfärgen styr ytans färg. Linjefärg styr kopplingslinjen mellan adressnummer lagerfärg symbol styr Adressnummerrutans färg. Med denna inställning upprättar ni SR/OR enl. SBF1021:2 Exempel på färgkoder enl ovan. Aktivera system 1 Skapa begränsningalinje för SF1

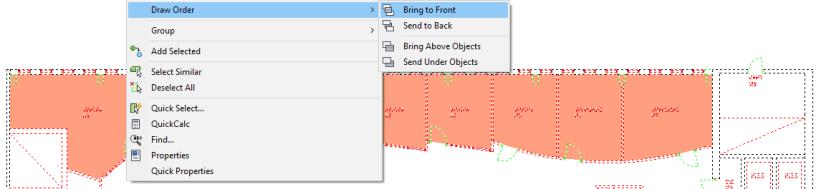

82 82 Starta Sektionsområde När linjen är vald, tryck <enter> Om valt område består av flera ytor? Ställ markören utanför ytan. Nu förhandsvisas Ytan. Tryck enter för att skapa ytan. Färg för yta ligger sig över konturen för byggnaden. Byt ritningsordning. Lägg yta i bakgrunden. Eller flytta fram byggnaden. Ytan visas nu korrekt. SF2. Arbetsflöde enl ovan. SF3. Arbetsflöde enl ovan. Tips! Enl. SFB 1021:2 Bilaga B Framgår det att byggnaden skall vara svart.

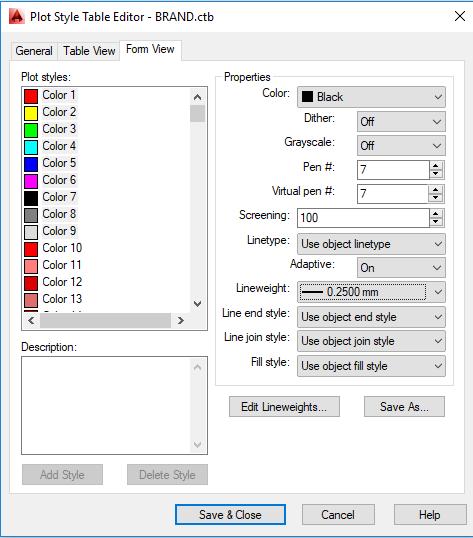

83 Alternativ 1. Detta kan erhållas genom inställningar för utskrift. 83 Alternativ 2 som är enklare är att ställa lagerfärg för kopplad byggnadsmodell Lägg till Sektionsnummer Aktivera system 1 Sätt in SEKTIONSNUMMER symbolen

84 84 Aktivera system 2 Sätt in SEKTIONSNUMMER symbolen Aktivera system 3 Sätt in SEKTIONSNUMMER symbolen Lägg till Adressnummer och symboler för detektering Aktivera system 1 Sätt in adressnummer och detekteringssymbol

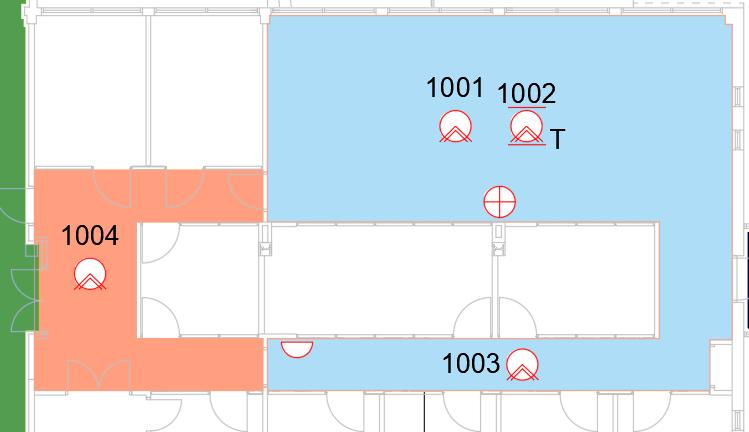

85 Aktivera system 2 85 Sätt in adressnummer och detekteringssymbol Aktivera system 3 Sätt in adressnummer och detekteringssymbol Lägg till Centralutrustning, BFT, Nyckelskåp och Larmknappar Tips! Samtliga symboler är kopplade till aktivt system. När övriga symboler adderas måste rätt system vara aktivt.

86 86 Aktivera layout: SERVICERITNING. Serviceritning är nu klar för utskrift. Aktivera layout: ORIENTERINGSRITNING. Utför samma inställningar som är gjorda i serviceritningen

87 Utför kommandot Zoom extend Eller dubbelklicka på rullknappen på datamusen. (grundinställning för rullknappen är zoom extend vid dubbelklick). 87 Ändra till PAPER SPACE Ta fram verktygsfältet PROPERTIES Eller tryck kombinationen. Ctrl+1 Ställ skalan för vyporten. Aktivera ramen för vyporten I fältet Custom scale. (I övning passar skala 1:150) Skriv 1/150 och värde blir Skalor kan anges matematiskt eller som ett decimaltal. Flytta upp skalstock till vald skalfaktor. insättningspunkt är ramens nedre vänstra hörn.

88 88 Visa endast detaljer för ORIENTERINGSRITNING Skillnanden mellan en SR och OR ritning är att i OR fryser man 2 lager i vyporten. I och med att lagerinställningen i CADdirekt BRAND kan är helt fri att namnge själv visar vi här vilka 2 fält som anger de lager som skall frysas. I exemplet är det alla system som börjar på: Br Br

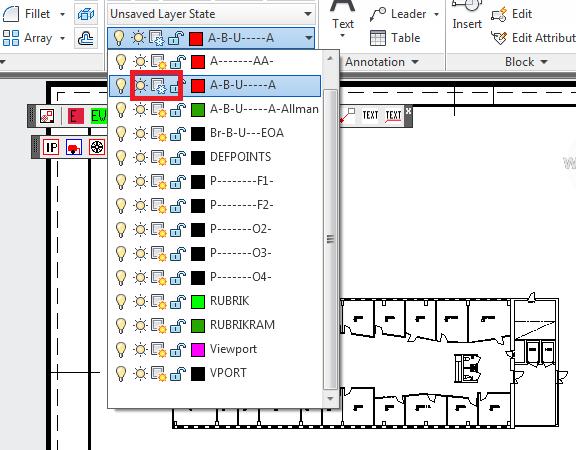

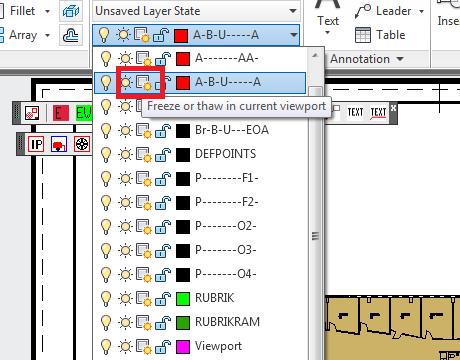

89 Aktivera vyporten i ORIENTERINGSRITNINGEN 89 Starta Lagerkontrollen i AutoCAD LT Snabbkommandot LA <enter> I kolumn VP Freeze markera alla lager med namn enl stycket ovan. Nu har layouten struktur OR.
