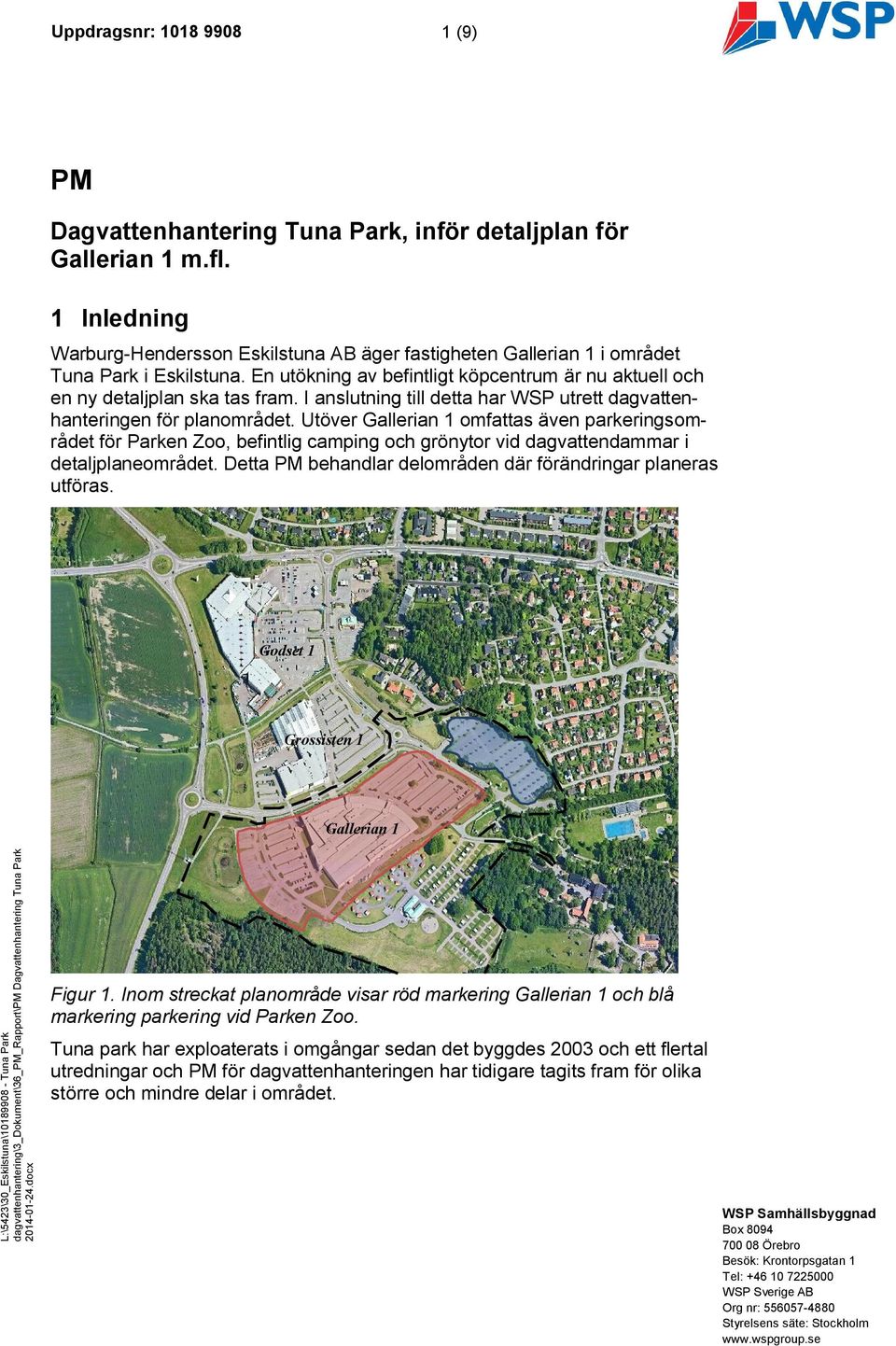

1 Uppdragsnr: (9) PM Dagvattenhantering Tuna Park, inför detaljplan för Gallerian 1 m.fl. 1 Inledning Warburg-Hendersson Eskilstuna AB äger fastigheten Gallerian 1 i området Tuna Park i Eskilstuna. En utökning av befintligt köpcentrum är nu aktuell och en ny detaljplan ska tas fram. I anslutning till detta har WSP utrett dagvattenhanteringen för planområdet. Utöver Gallerian 1 omfattas även parkeringsområdet för Parken Zoo, befintlig camping och grönytor vid dagvattendammar i detaljplaneområdet. Detta PM behandlar delområden där förändringar planeras utföras. Godset 1 Grossisten 1 Gallerian 1 Figur 1. Inom streckat planområde visar röd markering Gallerian 1 och blå markering parkering vid Parken Zoo. Tuna park har exploaterats i omgångar sedan det byggdes 2003 och ett flertal utredningar och PM för dagvattenhanteringen har tidigare tagits fram för olika större och mindre delar i området. WSP Samhällsbyggnad Box Örebro Besök: Krontorpsgatan 1 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

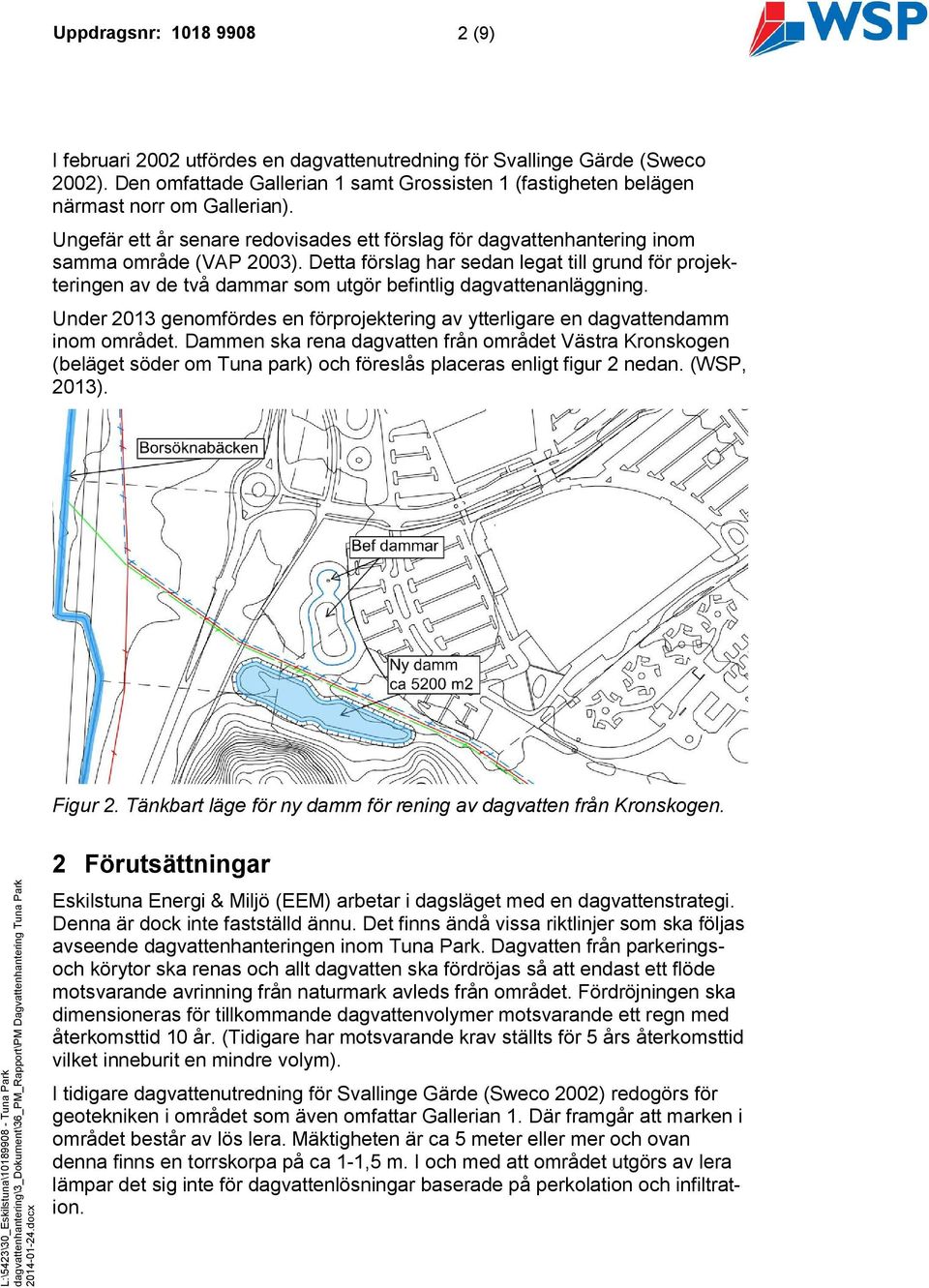

2 Uppdragsnr: (9) I februari 2002 utfördes en dagvattenutredning för Svallinge Gärde (Sweco 2002). Den omfattade Gallerian 1 samt Grossisten 1 (fastigheten belägen närmast norr om Gallerian). Ungefär ett år senare redovisades ett förslag för dagvattenhantering inom samma område (VAP 2003). Detta förslag har sedan legat till grund för projekteringen av de två dammar som utgör befintlig dagvattenanläggning. Under 2013 genomfördes en förprojektering av ytterligare en dagvattendamm inom området. Dammen ska rena dagvatten från området Västra Kronskogen (beläget söder om Tuna park) och föreslås placeras enligt figur 2 nedan. (WSP, 2013). Figur 2. Tänkbart läge för ny damm för rening av dagvatten från Kronskogen. 2 Förutsättningar Eskilstuna Energi & Miljö (EEM) arbetar i dagsläget med en dagvattenstrategi. Denna är dock inte fastställd ännu. Det finns ändå vissa riktlinjer som ska följas avseende dagvattenhanteringen inom Tuna Park. Dagvatten från parkeringsoch körytor ska renas och allt dagvatten ska fördröjas så att endast ett flöde motsvarande avrinning från naturmark avleds från området. Fördröjningen ska dimensioneras för tillkommande dagvattenvolymer motsvarande ett regn med återkomsttid 10 år. (Tidigare har motsvarande krav ställts för 5 års återkomsttid vilket inneburit en mindre volym). I tidigare dagvattenutredning för Svallinge Gärde (Sweco 2002) redogörs för geotekniken i området som även omfattar Gallerian 1. Där framgår att marken i området består av lös lera. Mäktigheten är ca 5 meter eller mer och ovan denna finns en torrskorpa på ca 1-1,5 m. I och med att området utgörs av lera lämpar det sig inte för dagvattenlösningar baserade på perkolation och infiltration.

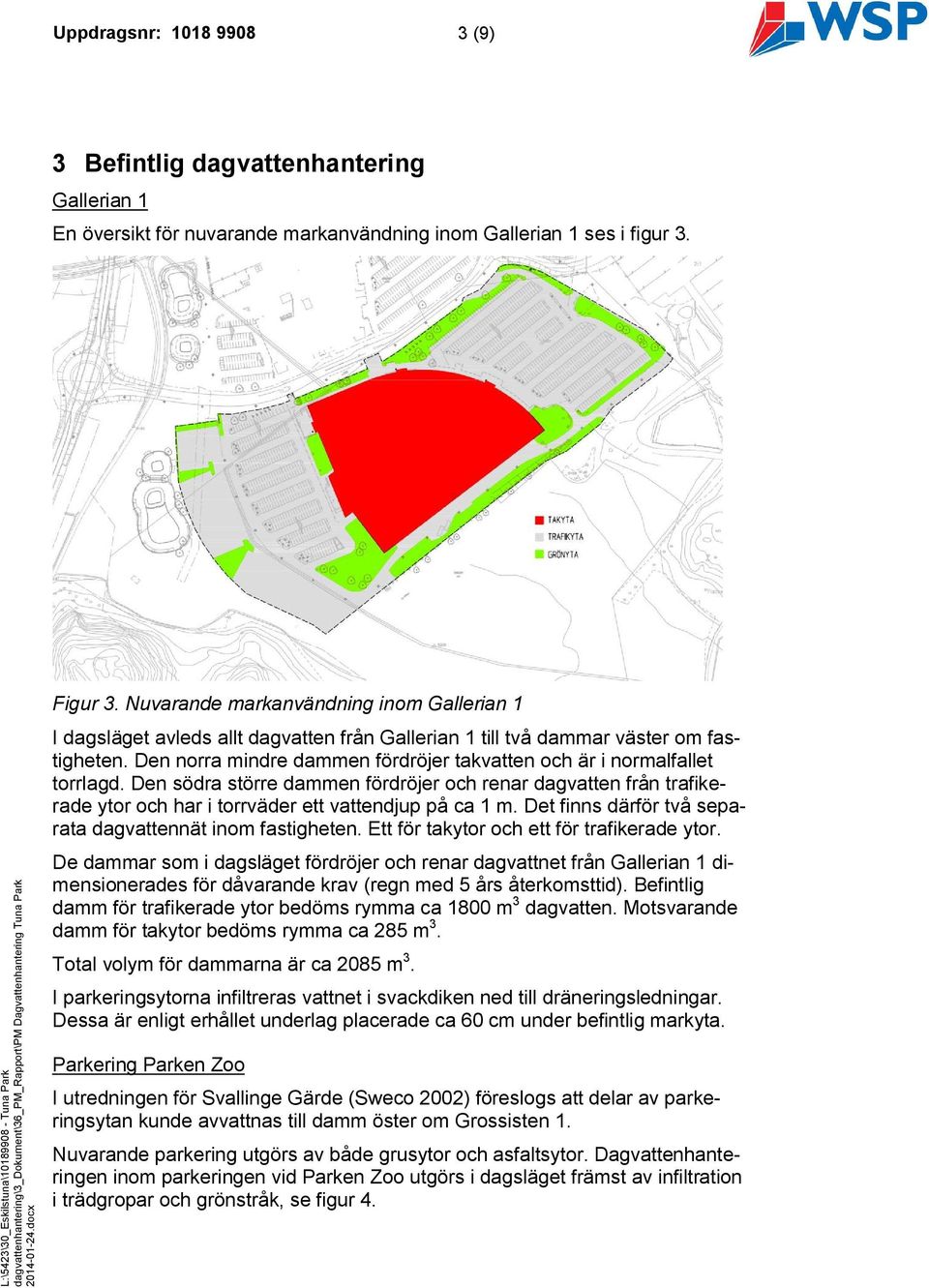

3 Uppdragsnr: (9) 3 Befintlig dagvattenhantering Gallerian 1 En översikt för nuvarande markanvändning inom Gallerian 1 ses i figur 3. Figur 3. Nuvarande markanvändning inom Gallerian 1 I dagsläget avleds allt dagvatten från Gallerian 1 till två dammar väster om fastigheten. Den norra mindre dammen fördröjer takvatten och är i normalfallet torrlagd. Den södra större dammen fördröjer och renar dagvatten från trafikerade ytor och har i torrväder ett vattendjup på ca 1 m. Det finns därför två separata dagvattennät inom fastigheten. Ett för takytor och ett för trafikerade ytor. De dammar som i dagsläget fördröjer och renar dagvattnet från Gallerian 1 dimensionerades för dåvarande krav (regn med 5 års återkomsttid). Befintlig damm för trafikerade ytor bedöms rymma ca 1800 m 3 dagvatten. Motsvarande damm för takytor bedöms rymma ca 285 m 3. Total volym för dammarna är ca 2085 m 3. I parkeringsytorna infiltreras vattnet i svackdiken ned till dräneringsledningar. Dessa är enligt erhållet underlag placerade ca 60 cm under befintlig markyta. Parkering Parken Zoo I utredningen för Svallinge Gärde (Sweco 2002) föreslogs att delar av parkeringsytan kunde avvattnas till damm öster om Grossisten 1. Nuvarande parkering utgörs av både grusytor och asfaltsytor. Dagvattenhanteringen inom parkeringen vid Parken Zoo utgörs i dagsläget främst av infiltration i trädgropar och grönstråk, se figur 4.

4 Uppdragsnr: (9) Figur 4. Parkeringsytor vid Parken Zoo Befintligt ledningsunderlag från Eskilstuna Energi & Miljö tyder dock på att viss avvattning eventuellt även sker till dike vid rondell i norra delen av planområdet.

5 Uppdragsnr: (9) 4 Förändringar avseende dagvatten Gallerian 1 Planerad ombyggnation avser en större utbyggnad i öster och en mindre utbyggnad av foodcourt i väster. Utöver dessa tillkommer kundvagnsgarage, gångytor samt cykelparkering samt ombyggnad av godsmottagning inklusive lastkaj. De större utbyggnaderna ansluter till befintlig byggnad och placeras främst på ytor som idag upptas av parkeringsplatser, jämför figur 3 och 5. Figur 5. Markering visar detaljplaneområdet och framtida markanvändning, mörkröda ytor utgör planerad utbyggnad av köpcentrat. (Inom vita ytor är ingen förändring av markanvändning aktuell i dagsläget.) Då utbyggnad av befintligt köpcentrum till största delen planeras ske på redan hårdgjorda ytor bedöms totala mängden dagvatten inte öka avsevärt. För asfalterade ytor räknas med avrinningskoefficient 0,8 medan för takytor används 0,9. Förändringen i markanvändning innebär dock att lösning för fördröjning av dagvatten från nya takytor krävs. Ytorna är idag anslutna till dammen för trafikdagvatten. Detta kräver rening medan takytornas avrinning är att betrakta som rent dagvatten. Eftersom ansluten yta till trafikdammen minskar (med ca 35 %) kommer tillgänglig fördröjningsvolym i reningsdammen öka. Utformning av befintlig flödesregulator för dammarna föreslås ses över i samband med detaljprojektering eftersom en lång uppehållstid är att föredra med hänsyn till reningseffekten i trafikdammen.

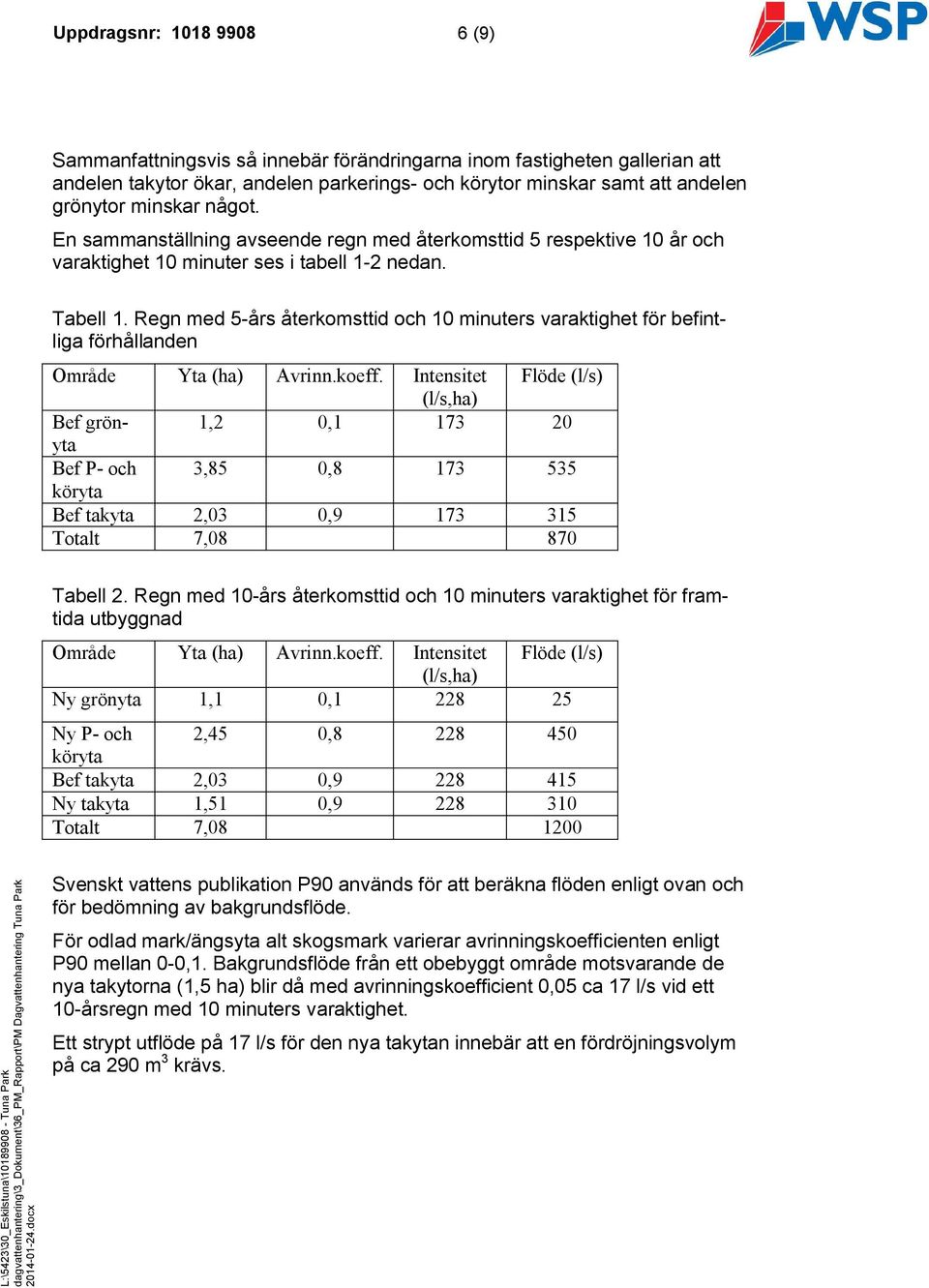

6 Uppdragsnr: (9) Sammanfattningsvis så innebär förändringarna inom fastigheten gallerian att andelen takytor ökar, andelen parkerings- och körytor minskar samt att andelen grönytor minskar något. En sammanställning avseende regn med återkomsttid 5 respektive 10 år och varaktighet 10 minuter ses i tabell 1-2 nedan. Tabell 1. Regn med 5-års återkomsttid och 10 minuters varaktighet för befintliga förhållanden Område Yta (ha) Avrinn.koeff. Intensitet Flöde (l/s) (l/s,ha) Bef grönyta 1,2 0, Bef P- och 3,85 0, köryta Bef takyta 2,03 0, Totalt 7, Tabell 2. Regn med 10-års återkomsttid och 10 minuters varaktighet för framtida utbyggnad Område Yta (ha) Avrinn.koeff. Intensitet Flöde (l/s) (l/s,ha) Ny grönyta 1,1 0, Ny P- och 2,45 0, köryta Bef takyta 2,03 0, Ny takyta 1,51 0, Totalt 7, Svenskt vattens publikation P90 används för att beräkna flöden enligt ovan och för bedömning av bakgrundsflöde. För odlad mark/ängsyta alt skogsmark varierar avrinningskoefficienten enligt P90 mellan 0-0,1. Bakgrundsflöde från ett obebyggt område motsvarande de nya takytorna (1,5 ha) blir då med avrinningskoefficient 0,05 ca 17 l/s vid ett 10-årsregn med 10 minuters varaktighet. Ett strypt utflöde på 17 l/s för den nya takytan innebär att en fördröjningsvolym på ca 290 m 3 krävs.

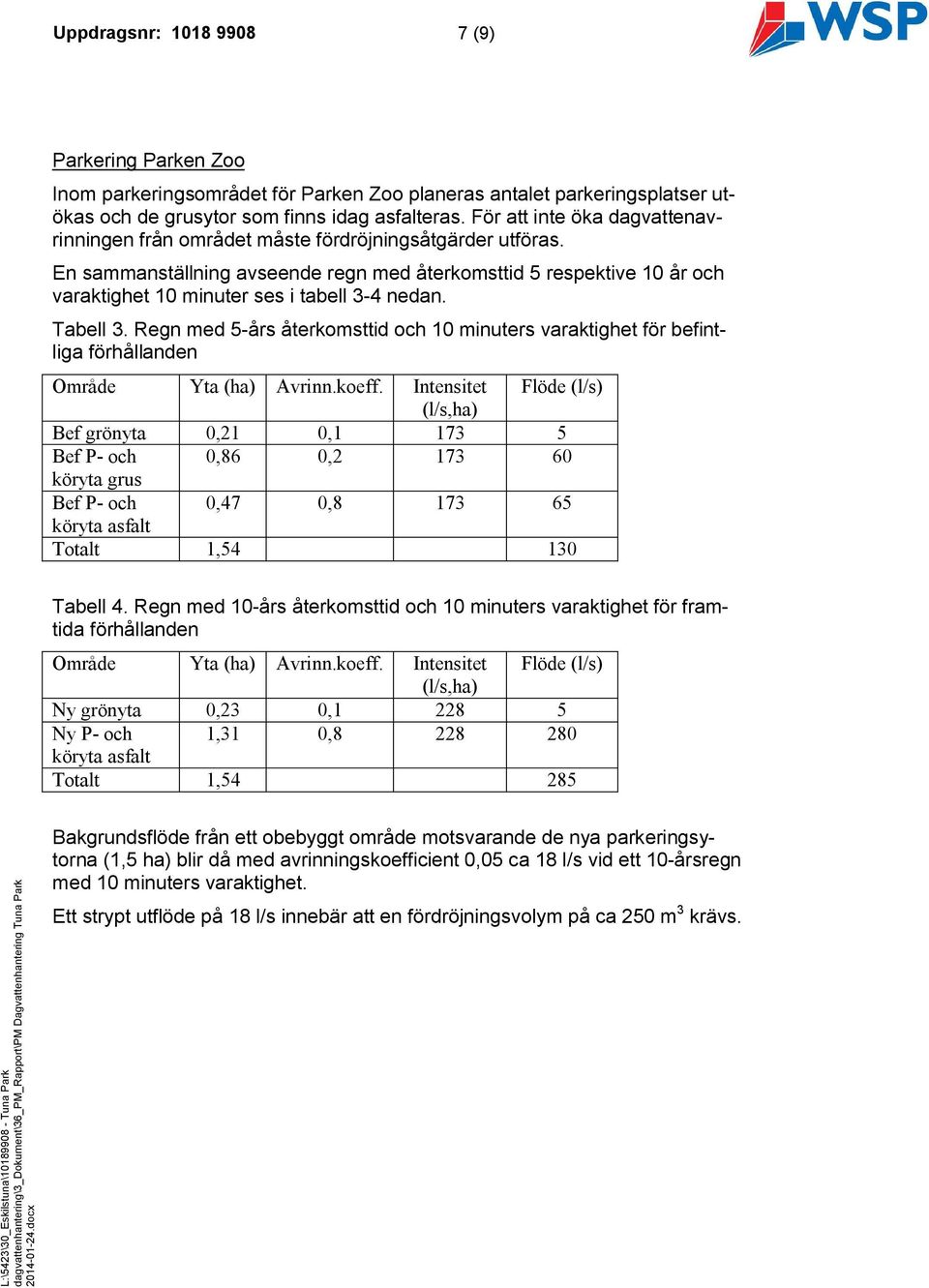

7 Uppdragsnr: (9) Parkering Parken Zoo Inom parkeringsområdet för Parken Zoo planeras antalet parkeringsplatser utökas och de grusytor som finns idag asfalteras. För att inte öka dagvattenavrinningen från området måste fördröjningsåtgärder utföras. En sammanställning avseende regn med återkomsttid 5 respektive 10 år och varaktighet 10 minuter ses i tabell 3-4 nedan. Tabell 3. Regn med 5-års återkomsttid och 10 minuters varaktighet för befintliga förhållanden Område Yta (ha) Avrinn.koeff. Intensitet Flöde (l/s) (l/s,ha) Bef grönyta 0,21 0, Bef P- och 0,86 0, köryta grus Bef P- och 0,47 0, köryta asfalt Totalt 1, Tabell 4. Regn med 10-års återkomsttid och 10 minuters varaktighet för framtida förhållanden Område Yta (ha) Avrinn.koeff. Intensitet Flöde (l/s) (l/s,ha) Ny grönyta 0,23 0, Ny P- och 1,31 0, köryta asfalt Totalt 1, Bakgrundsflöde från ett obebyggt område motsvarande de nya parkeringsytorna (1,5 ha) blir då med avrinningskoefficient 0,05 ca 18 l/s vid ett 10-årsregn med 10 minuters varaktighet. Ett strypt utflöde på 18 l/s innebär att en fördröjningsvolym på ca 250 m 3 krävs.

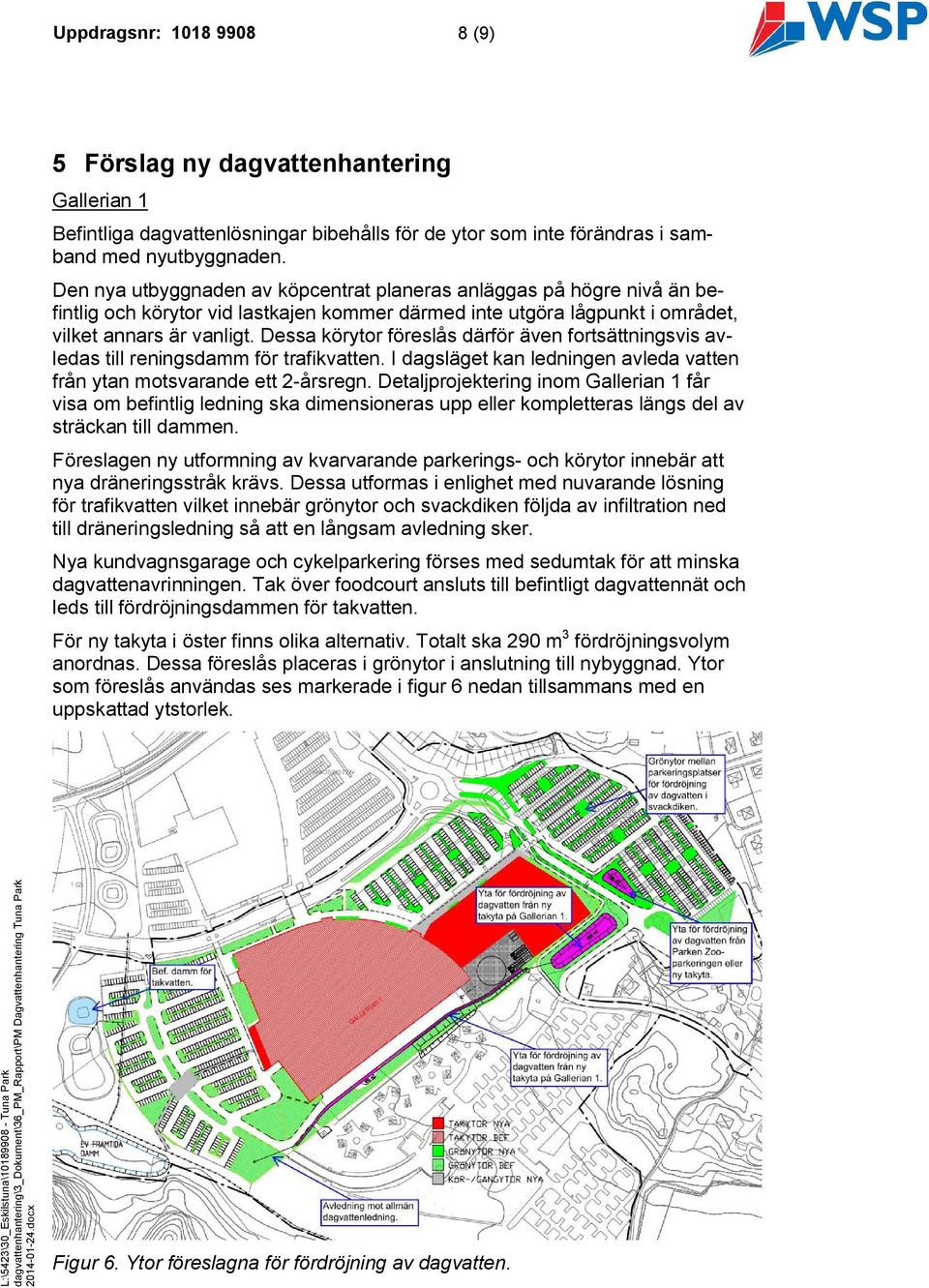

8 Uppdragsnr: (9) 5 Förslag ny dagvattenhantering Gallerian 1 Befintliga dagvattenlösningar bibehålls för de ytor som inte förändras i samband med nyutbyggnaden. Den nya utbyggnaden av köpcentrat planeras anläggas på högre nivå än befintlig och körytor vid lastkajen kommer därmed inte utgöra lågpunkt i området, vilket annars är vanligt. Dessa körytor föreslås därför även fortsättningsvis avledas till reningsdamm för trafikvatten. I dagsläget kan ledningen avleda vatten från ytan motsvarande ett 2-årsregn. Detaljprojektering inom Gallerian 1 får visa om befintlig ledning ska dimensioneras upp eller kompletteras längs del av sträckan till dammen. Föreslagen ny utformning av kvarvarande parkerings- och körytor innebär att nya dräneringsstråk krävs. Dessa utformas i enlighet med nuvarande lösning för trafikvatten vilket innebär grönytor och svackdiken följda av infiltration ned till dräneringsledning så att en långsam avledning sker. Nya kundvagnsgarage och cykelparkering förses med sedumtak för att minska dagvattenavrinningen. Tak över foodcourt ansluts till befintligt dagvattennät och leds till fördröjningsdammen för takvatten. För ny takyta i öster finns olika alternativ. Totalt ska 290 m 3 fördröjningsvolym anordnas. Dessa föreslås placeras i grönytor i anslutning till nybyggnad. Ytor som föreslås användas ses markerade i figur 6 nedan tillsammans med en uppskattad ytstorlek. Figur 6. Ytor föreslagna för fördröjning av dagvatten.

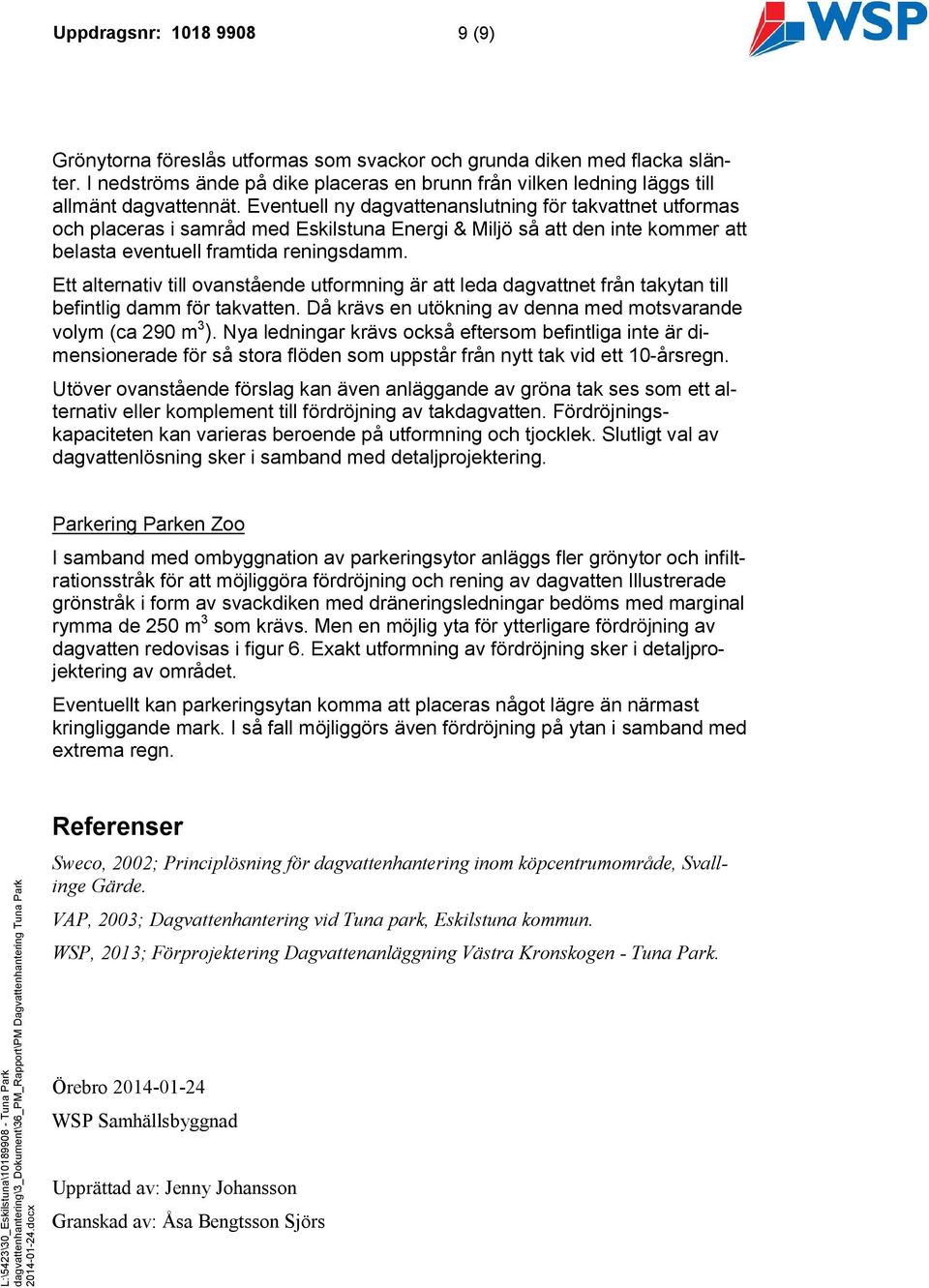

9 Uppdragsnr: (9) Grönytorna föreslås utformas som svackor och grunda diken med flacka slänter. I nedströms ände på dike placeras en brunn från vilken ledning läggs till allmänt dagvattennät. Eventuell ny dagvattenanslutning för takvattnet utformas och placeras i samråd med Eskilstuna Energi & Miljö så att den inte kommer att belasta eventuell framtida reningsdamm. Ett alternativ till ovanstående utformning är att leda dagvattnet från takytan till befintlig damm för takvatten. Då krävs en utökning av denna med motsvarande volym (ca 290 m 3 ). Nya ledningar krävs också eftersom befintliga inte är dimensionerade för så stora flöden som uppstår från nytt tak vid ett 10-årsregn. Utöver ovanstående förslag kan även anläggande av gröna tak ses som ett alternativ eller komplement till fördröjning av takdagvatten. Fördröjningskapaciteten kan varieras beroende på utformning och tjocklek. Slutligt val av dagvattenlösning sker i samband med detaljprojektering. Parkering Parken Zoo I samband med ombyggnation av parkeringsytor anläggs fler grönytor och infiltrationsstråk för att möjliggöra fördröjning och rening av dagvatten Illustrerade grönstråk i form av svackdiken med dräneringsledningar bedöms med marginal rymma de 250 m 3 som krävs. Men en möjlig yta för ytterligare fördröjning av dagvatten redovisas i figur 6. Exakt utformning av fördröjning sker i detaljprojektering av området. Eventuellt kan parkeringsytan komma att placeras något lägre än närmast kringliggande mark. I så fall möjliggörs även fördröjning på ytan i samband med extrema regn. Referenser Sweco, 2002; Principlösning för dagvattenhantering inom köpcentrumområde, Svallinge Gärde. VAP, 2003; Dagvattenhantering vid Tuna park, Eskilstuna kommun. WSP, 2013; Förprojektering Dagvattenanläggning Västra Kronskogen - Tuna Park. Örebro WSP Samhällsbyggnad Upprättad av: Jenny Johansson Granskad av: Åsa Bengtsson Sjörs
