1 DAGVATTENUTREDNING För tillkommande bostäder utmed Gröndalsvägen Stockholm Novamark AB I:\PDOC\12108 Tumba Centrum\M\M-dok\Dagvattenutredning

2 INNEHÅLLSFÖRTECKNING 1. INLEDNING 3 2. GEOLOGI OCH HYDROLOGI 4 3. DAGVATTEN Befintlig avrinning Förslag till dagvattenhantering Konsekvenser av föreslagna lösningar 6 4. FÖRSLAG/ÅTGÄRDER 7 5. BERÄKNINGAR 9 6. UNDERLAG OCH REFERENSER 13 Novamark 2

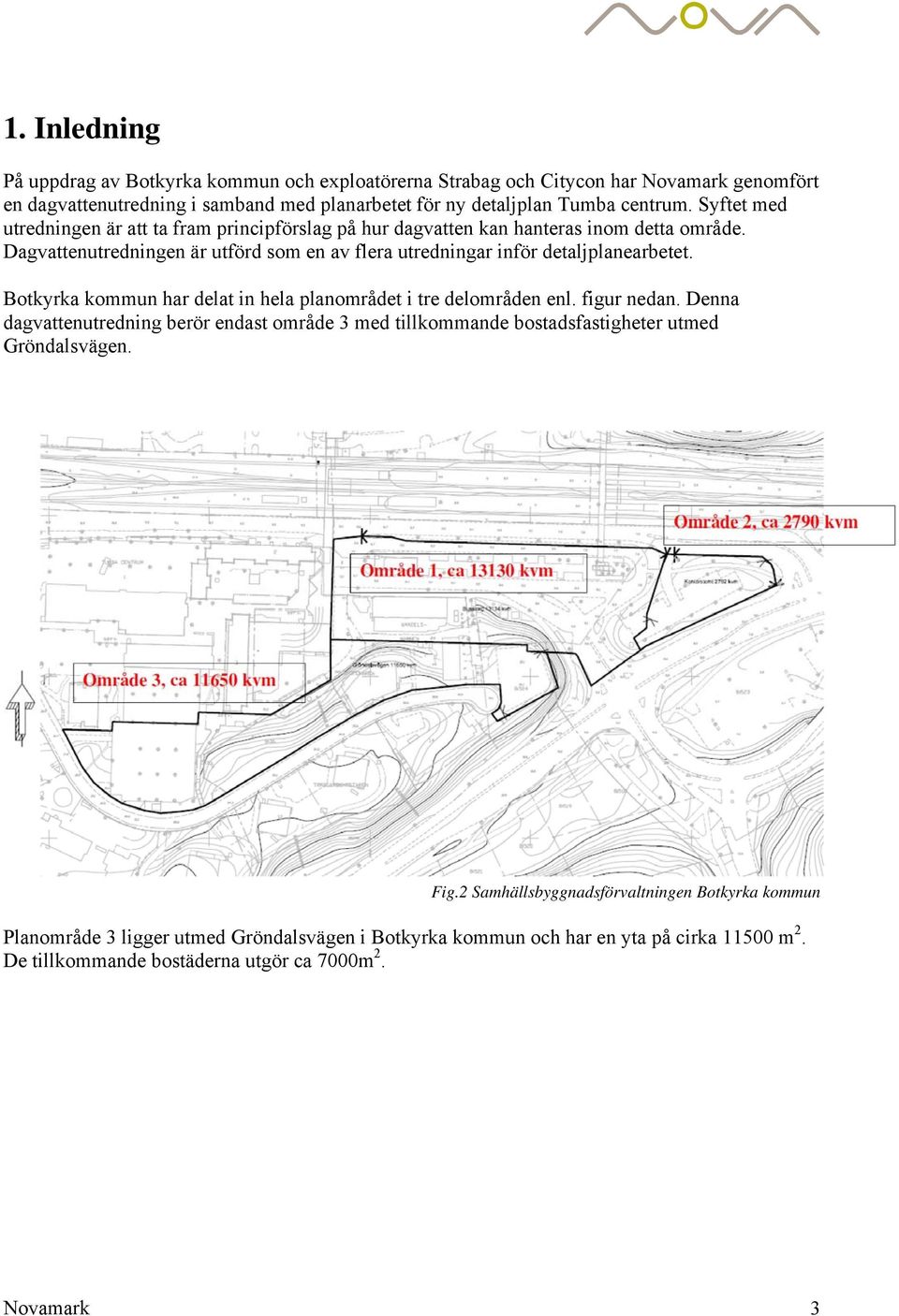

3 1. Inledning På uppdrag av Botkyrka kommun och exploatörerna Strabag och Citycon har Novamark genomfört en dagvattenutredning i samband med planarbetet för ny detaljplan Tumba centrum. Syftet med utredningen är att ta fram principförslag på hur dagvatten kan hanteras inom detta område. Dagvattenutredningen är utförd som en av flera utredningar inför detaljplanearbetet. Botkyrka kommun har delat in hela planområdet i tre delområden enl. figur nedan. Denna dagvattenutredning berör endast område 3 med tillkommande bostadsfastigheter utmed Gröndalsvägen. Fig.2 Samhällsbyggnadsförvaltningen Botkyrka kommun Planområde 3 ligger utmed Gröndalsvägen i Botkyrka kommun och har en yta på cirka m 2. De tillkommande bostäderna utgör ca 7000m 2. Novamark 3

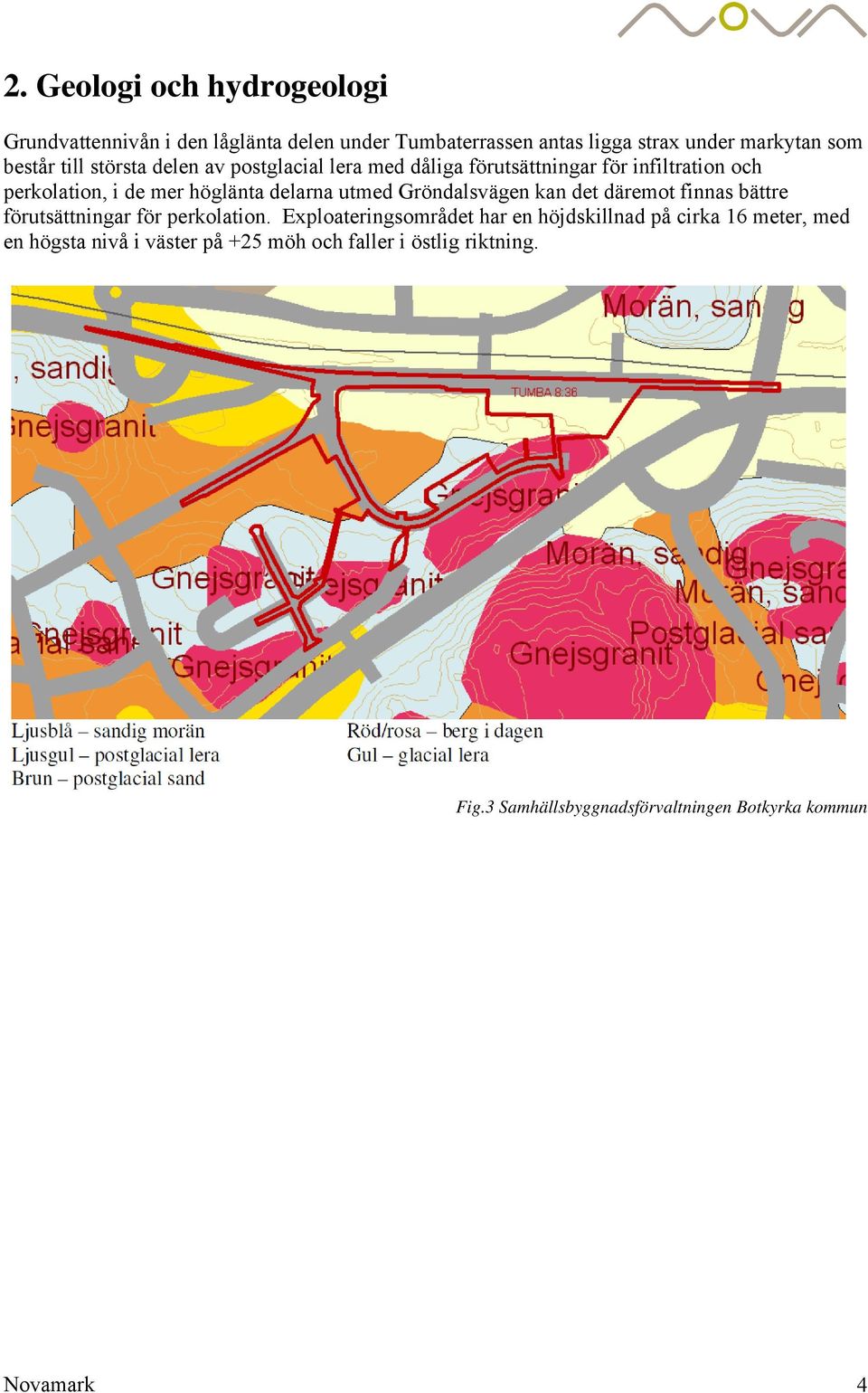

4 2. Geologi och hydrogeologi Grundvattennivån i den låglänta delen under Tumbaterrassen antas ligga strax under markytan som består till största delen av postglacial lera med dåliga förutsättningar för infiltration och perkolation, i de mer höglänta delarna utmed Gröndalsvägen kan det däremot finnas bättre förutsättningar för perkolation. Exploateringsområdet har en höjdskillnad på cirka 16 meter, med en högsta nivå i väster på +25 möh och faller i östlig riktning. Fig.3 Samhällsbyggnadsförvaltningen Botkyrka kommun Novamark 4

5 Fig.4 Illustration av flygfoto över Tumba centrum 3. Dagvatten 3.1 Befintlig avrinning Område 3 är uppdelat i fyra delområden; B4, B5-B6, B7-B9 och B10-B11. Avrinningen totalt från område 3 sker idag till dagvattenledningar som rinner österut till Tumbaån som i sin tur mynnar i Tullingesjön. Ingen rening eller fördröjning sker idag inom området. Enligt Botkyrka kommuns dagvattenstrategi strävar kommunen efter att uppnå god ekologisk och kemisk status för Tumbaån samt Tullingesjön senast år Tumbaån har idag enligt VISS (Vatteninformationssystem Sverige) en måttlig ekologisk status. Den totala ytan som ska bebyggas uppgår till knappt 7000 m 2 och utgörs idag av tak, gårdar, och parkeringsytor, samt en viss del naturmark. Dimensionerande flöde från området beräknas idag till ca 69l/s. Novamark 5

6 3.2 Förslag till dagvattenhantering Botkyrka kommun tog 2012 fram en dagvattenstrategi. Enligt denna ska bl.a. följande övergripande strategier beaktas: - Dagvatten ska tas omhand så nära källan som möjligt och så långt det är möjligt återföras till mark, sjöar och vattendrag utan att förorena dessa. - Dagvatten skall källsorteras, det vill säga förorenat dagvatten ska hanteras separat från rent dagvatten - Lokalt omhändertagande och avrinning i öppna system ska prioriteras före ledningssystem. Vid utbyggnaden av bostadsfastigheterna kommer dagvattnet att omhändertas lokalt inom fastigheterna där så är möjligt. Takvatten kan ledas till uppsamlingsmagasin på bjälklagen för att därefter användas för bevattning av grönytorna samt kan s.k. raingardens anläggas vid takutkastare. Rain Gardens är ett samlingsbegrepp för småskaliga system som lokalt tar hand om dagvattnet i växtbäddar där fokus ligger på en god infiltrationsförmåga. Eftersom bädden är planterad med växter så medför det att en Rain Garden dessutom har en mycket större förmåga att avdunsta vatten än exempelvis en infiltrationsbädd av makadam. Regnvatten som kommer på takterrasser och på bjälklagen bör fördröjas i så stor utsträckning som möjligt lokalt på dessa ytor. Byggnaderna kan med fördel förses med gröna tak. Gröna tak har visat sig ha förmågan att minska ett taks avrinning med så mycket som 50 %. Avrinningen totalt från bostadsfastigheterna minskar med utbyggnaden från 69 l/s till 54 l/s. Från delområde B4 blir avrinningen som tidigare 9 l/s. I delområde B5-B6 minskar dagvattenavrinningen från 18 l/s till 9 l/s beroende på att det blir mer gröna ytor, tak och även på marken. En ökning av framtida flöde sker i område B7-B9 på grund av att befintlig naturmark blir bebyggd, ökningen sker från 6 l/s till 17 l/s i framtiden. I delområde B10-B11 minskar däremot flödet efter exploateringen från 36 l/s till 19 l/s för att nuvarande hårdgjorda ytor förvandlas till grön bjälklagsgård samt att det blir gröna tak. Samtliga beräkningar baseras på flödet för 10 års regn, varaktighet 10 min, Klimatfaktor 1,2. Enligt tidigare bedömning är det rimligt att m.h.a. LOD-lösningar inom fastigheterna minska flödet med 30-50% (PM Mark & Landskap Tumba Centrum, ). Detta motsvaras av l/s vilket är rimligt att nå med någon eller några av de metoder som beskrivs ovan. 3.3 Konsekvenser av föreslagna lösningar Jämfört med hur mycket dagvatten som belastar ledningssystemet i dag, före utbyggnaden och efteråt, bedöms det dimensionerande dagvattenflödet minska med 20% trots en kraftigt utökad bebyggelse inom området. För att minska flödet ytterligare kan fördröjnings- och perkolationsmagasin anläggas, vilket skulle kunna minska flödet med cirka 30-50%. Grönytor på bjälklag och gröna tak har förutom en flödesutjämning även en sedimenterande effekt som får till följd att dagvattnet renas från diverse föroreningar, dessutom minskar flödet till ledningssystemet. Novamark 6

7 4. Förslag/Åtgärder Ett prioriterat mål är att lokalt ta hand om och rena dagvatten samt att minimera föroreningarna vid källan, med utgångspunkt från Botkyrka kommuns dagvattenstrategi. Denna fråga blir allt viktigare när de hårdgjorda ytorna i städerna ökar och klimatet samtidigt förändras. Den växtlighet som planeras bör utformas så att den kan ta upp största möjliga vattenmängd. Fördröjnings-/perkolationsmagasin. Dagvatten från större hårdgjorda ytor kan fördröjas i magasin under mark. Dessa kan vara uppbyggda av makadam eller av plastbackar om så krävs för att erhålla största möjliga hålvolym. Sedumtak avdunstar och magasinerar dagvatten. Fig.5 Sedumtak har många fördelar, bra för byggnaden och staden, bättre stadsklimat, avdunstar och magasinerar dagvatten, tätskiktet skyddas och växterna isolerar taket, brandgodkänt, låg vikt 50 kg/m², vindsäkrad uppbyggnad och erosionsskyddad växtskikt. Dränering av samtliga byggnader bör avledas direkt till kommunala ledningar, inte via något magasin. Samtliga dagvattenbrunnar som inte skall passera någon oljeavskiljare kan med fördel utföras som perkolations-/fördröjningsmagasin. Novamark 7

8 5. Beräkningar Nedan följer föroreningsberäkningar utförda i Stormtac. Beräkningarna är utförda för att kunna se vilka effekter en nyexploatering av fastigheterna skulle innebära för recipienten. I beräkningarna efter nyexploatering har inte några reningsanläggningar inkluderats utan föroreningsminskningar beror enbart på att grönyteområden skapas genom att exploatera området. Beräkningsparametrar Totalt avvattnade ytor: Hus B4: 1160 m 2 Hus B5-B6: 1040 m 2 Hus B7-B9: 2300 m 2 Hus B10-B11: 2470 m 2 Summa: 6970 m 2 Beräkningarna har enligt kommunens specfikation gjorts utifrån ett 10 årsregn med varaktighet 10 minuter och en klimatfaktor på 1,2. Följande föroreningar har beräknats: fosfor (P), kväve (N), bly (Pb), koppar (Cu), zink (Zn), kadmium (Cd), krom (Cr), nickel (Ni), kvicksilver (Hg), suspenderad substans (SS; partiklar), och opolära alifatiska kolväten (olja), Polycykliska aromatiska kolväten (PAH), benso(a)pyren (BaP). För metaller och näringsämnen avses alltid totalhalter. Novamark 8

9 Beräkning för Hus B4 idag (9 l/s) Fig.6 Beräkning för hus B4 idag (årsflöde) Fig.7 Beräkning för Hus B4 efter nyexploatering (9 l/s) Fig.8 Beräkning för Hus B4 efter nyexploatering (årsflöde) Fig.9 Novamark 9

10 Beräkning för Hus B5-B6 idag (18 l/s) Fig.10 Beräkning för Hus B5-B6 idag (årsflöde) Fig.11 Beräkning för Hus B5-B6 efter nyexploatering (9 l/s) Fig.12 Beräkning för Hus B5-B6 efter nyexploatering (årsflöde) Fig.13 Novamark 10

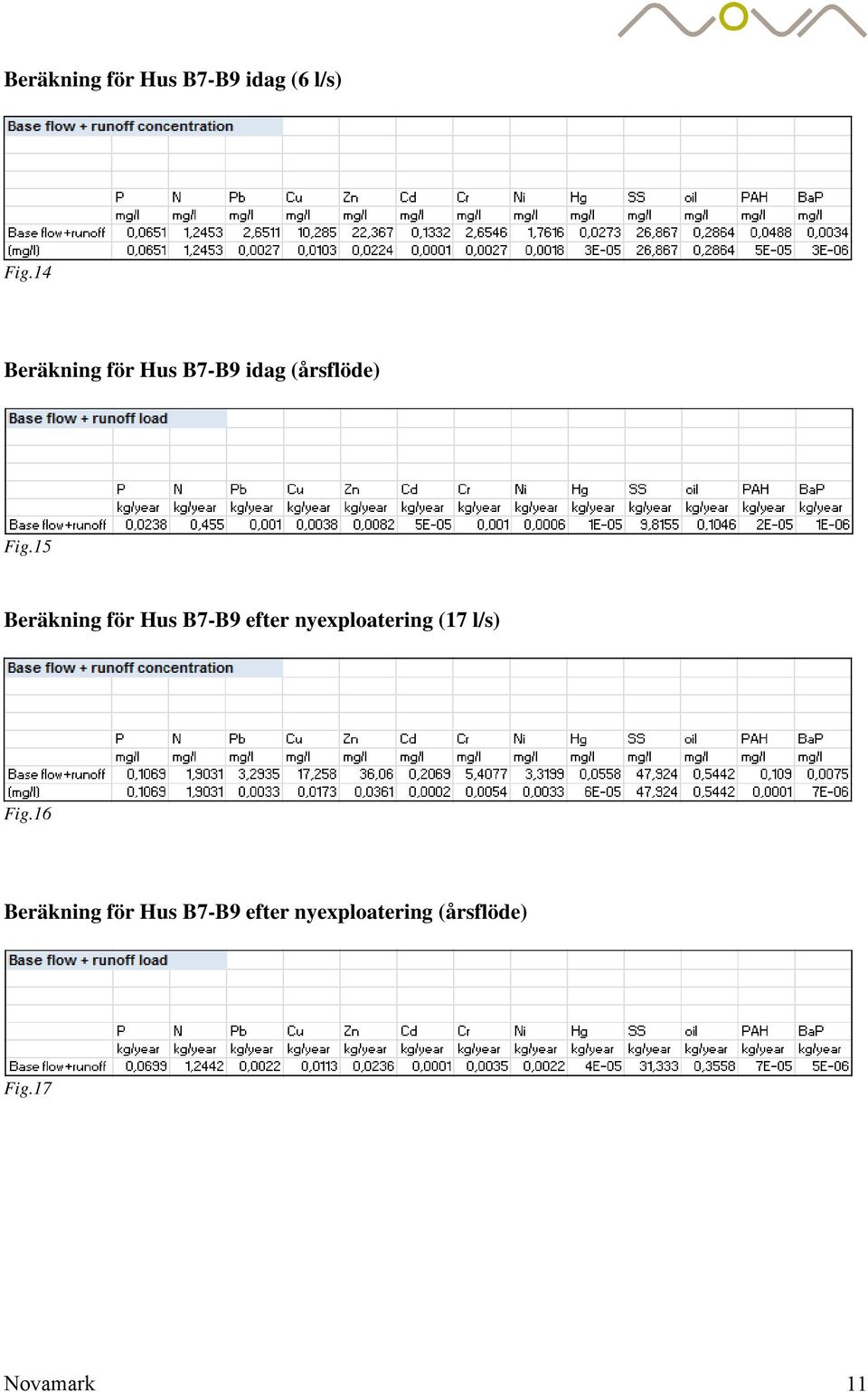

11 Beräkning för Hus B7-B9 idag (6 l/s) Fig.14 Beräkning för Hus B7-B9 idag (årsflöde) Fig.15 Beräkning för Hus B7-B9 efter nyexploatering (17 l/s) Fig.16 Beräkning för Hus B7-B9 efter nyexploatering (årsflöde) Fig.17 Novamark 11

12 Beräkning för Hus B10-B11 idag (36 l/s) Fig.18 Beräkning för Hus B10-B11 idag (årsflöde) Fig.19 Beräkning för Hus B10-B11 efter nyexploatering (19 l/s) Fig.20 Beräkning för Hus B10-B11 efter nyexploatering (årsflöde) Fig.21 Novamark 12

13 6. Underlag och referenser Svensktvattens publikationer, P90, P104 och P105 Stormtac Samhällsbyggnadsförvaltningen/VA-enheten Dagvattenstrategi för Botkyrka kommun Vattendirektivet Novamark 13
