1 DAGVATTENUTREDNING Kv. Giggen Tallkrogen Stockholm Novamark AB Olle Burman Jimmy Jonsson I:\PDOC\13022, Kv, Giggen\M\M-dok

2 INNEHÅLLSFÖRTECKNING 1. INLEDNING 3 2. GEOLOGI OCH HYDROLOGI 3 3. DAGVATTEN 4 4. BERÄKNINGAR FÖR OMRÅDET 8 5. UNDERLAG 8 Novamark 2

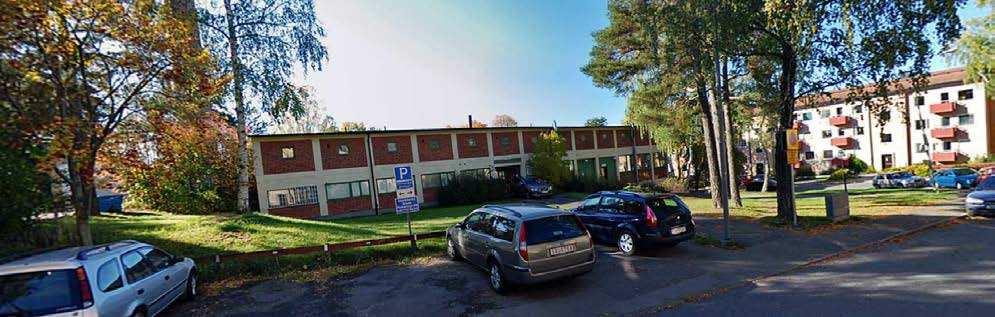

3 1. Inledning På uppdrag av Familjebostäder har Novamark genomfört en dagvattenutredning i samband med planarbetet för detaljplan Kv. Giggen. Syftet med utredningen är att ta fram principförslag på hur dagvatten kan hanteras inom fastigheten. Dagvattenutredning är utförd inför detaljplanearbetet med syfte att uppföra flerfamiljshus med cirka 70 lägenheter. Planområdet ligger i västra Tallkrogen inom Stockholms stad, där fastigheten från nordöst till nordväst gränsar mot Kaggeholmsvägen och mot söder gränsar fastigheten mot Mörkövägen. Den aktuella ytan utgörs i dagsläget av en panncentral med stora kulturhistoriska värden, men samtidigt stora problem med miljöfarliga ämnen och svårigheter med att hitta annan lämplig användning för fastigheten. I och med en nyexploatering av Kv. Giggen kommer avrinningen till ledningsnätet att öka jämfört med dagens situation, om inga åtgärder vidtas. Mer hårgjorda ytor bildas vilket leder till snabbare avrinning och sämre förmåga till naturlig infiltration inom området. Fig.2 Hitta.se, gatubild 2. Geologi och hydrogeologi Planområdet och den omgivande bebyggelsen har karaktäristisk förgårdsmark som innehåller plantering, parkering, cykelparkering, träd med mera och som även används som utevistelse. Insidan av kvarteret är mer tätbevuxet och används av de boende i området. Halva fastigheten ligger i sluttande terräng som faller i västlig riktning. Gården har en höjdskilland på omkring tre meter på grund av terrängen. Uppskattningsvis utgörs i dagsläget cirka 25 procent av fastigheten av hårdgjord yta, den resterande delen utgörs av klippt gräs med en del träd, tallar, björkar och lönnar som är värdefulla element i området. Enligt SGUs kartvisare består marken av kalt berg med tunt eller osammanhängande jordtäcke på berg. Förutsättningarna för naturlig infiltration bedöms som tämligen låg. En geologisk undersökning bör göras då marken är förorenad samt för att säkerställa grundvattennivån. Där det visar sig att marken är förorenad ska infiltration undvikas. I undersökningen bör även markens beskaffenhet utredas för att fastställa om perkolation av dagvatten är möjlig. Om det visar sig att marken inte är tillräckligt genomsläpplig kan fördröjningsmagasin användas. Novamark 3

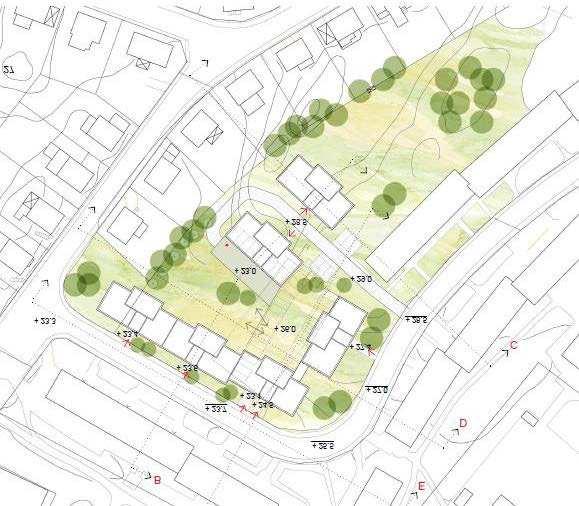

4 Fig.3 Stadsbyggnadskontoret Stockholms stad 3. Dagvatten Avrinningen inom planområdet Kv. Giggen sker idag till ett så kallat kombinerat system. Kombinerat system är en form för avledning av avloppsvatten. Det är ett oseparerat system där spillvatten och dagvatten avleds i samma rörledning. En prioriterad fråga är att separera dagvatten och spillvatten till separata ledningar. Idagslägget finns inte möjlighet att ansluta dagvatten till ett separat system men vid en eventuell utbyggnad av dagvattennätet i framtiden ska fastigeten kunna anslutas direkt. Inom planområdet ska dag och spillvatten separeras fram till tomtgräns. Hela planområdets area är på cirka m2, varav den planerade bostadsbebyggelsen med flerfamiljshus utgör lite mindre än en tredjedel av markens yta. Efter en nyexploatering av planområdet kommer andelen hårdgjord yta att öka. Det medför att avrinningen från området kommer att öka efter nyexploatering av fastigheten. Området för den planerad bebyggelse ligger i en sluttning med en högsta markhöjd på cirka + 29 m och sluttar mot väster där lägsta nivå på marken är cirka +23,5 m. Novamark 4

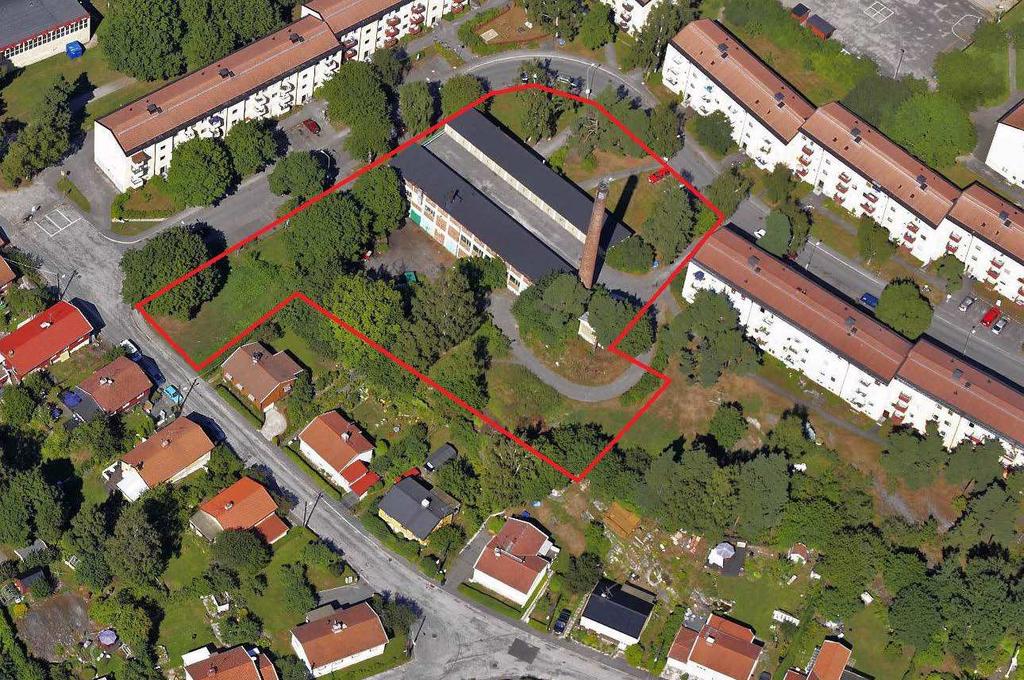

5 Fig.4 Bilden visar den befintliga panncentralen och en ungefärlig dragning av markutrymme som kan komma att bebyggas För att inte öka dagvattenavrinningen från planområdet bör LOD-lösningar utföras i så stor utsträckning som möjligt. I öppna dagvattensystem kan vattnet infiltreras, fördröjas innan eventuellt överskottsvatten slutligen mynnar i ledningsnätet. För att förhindra översvämning vid kraftiga regn måste LOD-anläggningen bräddas i olika i punkter. Här följer några olika principlösningar för lokalt omhändertagande av dagvatten som kan vara lämpligt inom området. Svackdike, överskottsvatten som avleds i svackdiken som ger en långsam avrinning. Täckt makadamdike infiltrerar, fördröjer och avleder dagvatten. Fig.5 Ett lågdrag med svackdike (täckt makadamdike) kan utföras i den öppna grönytan mitt i området. Diket kommer att fungera som ett infiltrations- och fördröjningsmagasin, utloppet med strypta tömningsledningen kopplas till det kommunala ledningsnätet. Det täckta makadamdiket har en Novamark 5

6 tunn överyta med gräs eller planteringsjord där ytvatten kan infiltrera till magasinsfyllningen som då också fungerar som ett fördröjningsmagasin. Öppna ränndalar leder vattnet ytligt till grönytor där det kan infiltrera. Stuprör med utkastare till stenkista för infiltration. Fig.6 och 7 Fördröjnings-/perkolationsmagasin av plastbackar för effektiv magasinsvolym. Fig.8 Dagvatten från större hårdgjorda ytor som bostadshus kan med fördel fördröjas i fördröjningsmagasin uppbyggda av plastbackar för att erhålla största möjliga hålvolym. Ytvatten från större parkeringsytor skall först passera en oljeavskiljare. Plastbackar har en hålrumsvolym på hela 96 % vilket medför en god magasinsförmåga. Novamark 6

7 Kombinerad fördröjnings- och perkolationsbrunn där perkolation är osäkert. Fig.9 Takvattnet på byggnaderna föreslås avledas med stuprör och utkastare mot grönytor för att infiltrera i planteringar, på entrésidor kan stuprören avledas till en kombinerad fördröjning- och perkolationsbrunn. Sedumtak avdunstar och magasinerar dagvatten. Fig.10 Sedumtak har många fördelar, bra för byggnaden och staden, bättre stadsklimat, avdunstar och magasinerar dagvatten, tätskiktet skyddas och växterna isolerar taket, brandgodkänt, låg vikt 50 kg/m², vindsäkrad uppbyggnad och erosionsskyddad växtskikt. Dränering av samtliga byggnader avleds direkt till kommunala ledningar, inte via något magasin. Samtliga dagvattenbrunnar som inte skall passera någon oljeavskiljare kan med fördel utföras som perkolations-/fördröjningsmagasin. Novamark 7

8 4. Beräkningar för området Dimensionerande beräkningar för området har gjorts med hjälp av Svenskt Vattens publikation P90. Beräkningarna är gjorda utifrån ett 10 årsregn med varaktighet på 10 minuter. Beräkningsparametrar: Totalt avvattnad yta är 5400 m 2. Dimensionerande regnintensitet för ett 10 års regn (10 min, 10år) är 225 l/s/ha, området yta är cirka 0.54 hektar, avrinningskoefficienten är antagen till 0,5, det medför ett totalt flöde på l/s (P90). 5. Underlag Underlag till denna utredning är: Startpromemoria för planläggning av Giggen 25 i Tallkrogen, Stockholms stad stadsbyggnadskontoret, daterat Exploateringsskiss Kv. Giggen 25 Tallkrogen, Familjebostäder, AQ arkitekter, daterat Dagvattenpolicy samt fakta och riktlinjer för dagvattenhantering i Stockholms stad. Svenskt Vatten publikationer, P90, P104 och P105. Lokalt omhändertagande av dagvattnet ska eftersträvas. Novamark 8
