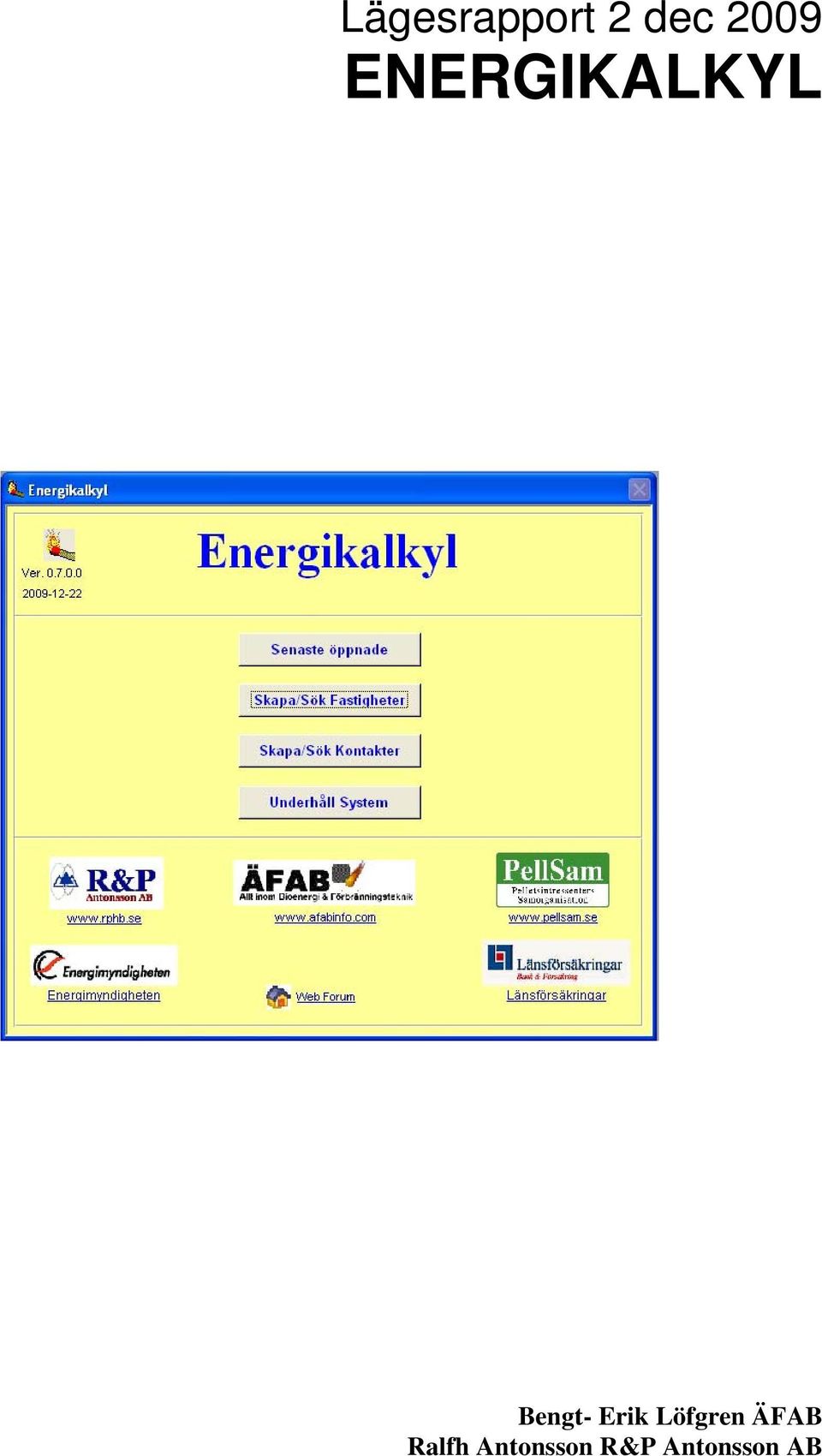

Lägesrapport 2 dec 2009 ENERGIKALKYL

Transkript

1 Lägesrapport 2 dec 2009 ENERGIKALKYL Bengt- Erik Löfgren ÄFAB Ralfh Antonsson R&P Antonsson AB

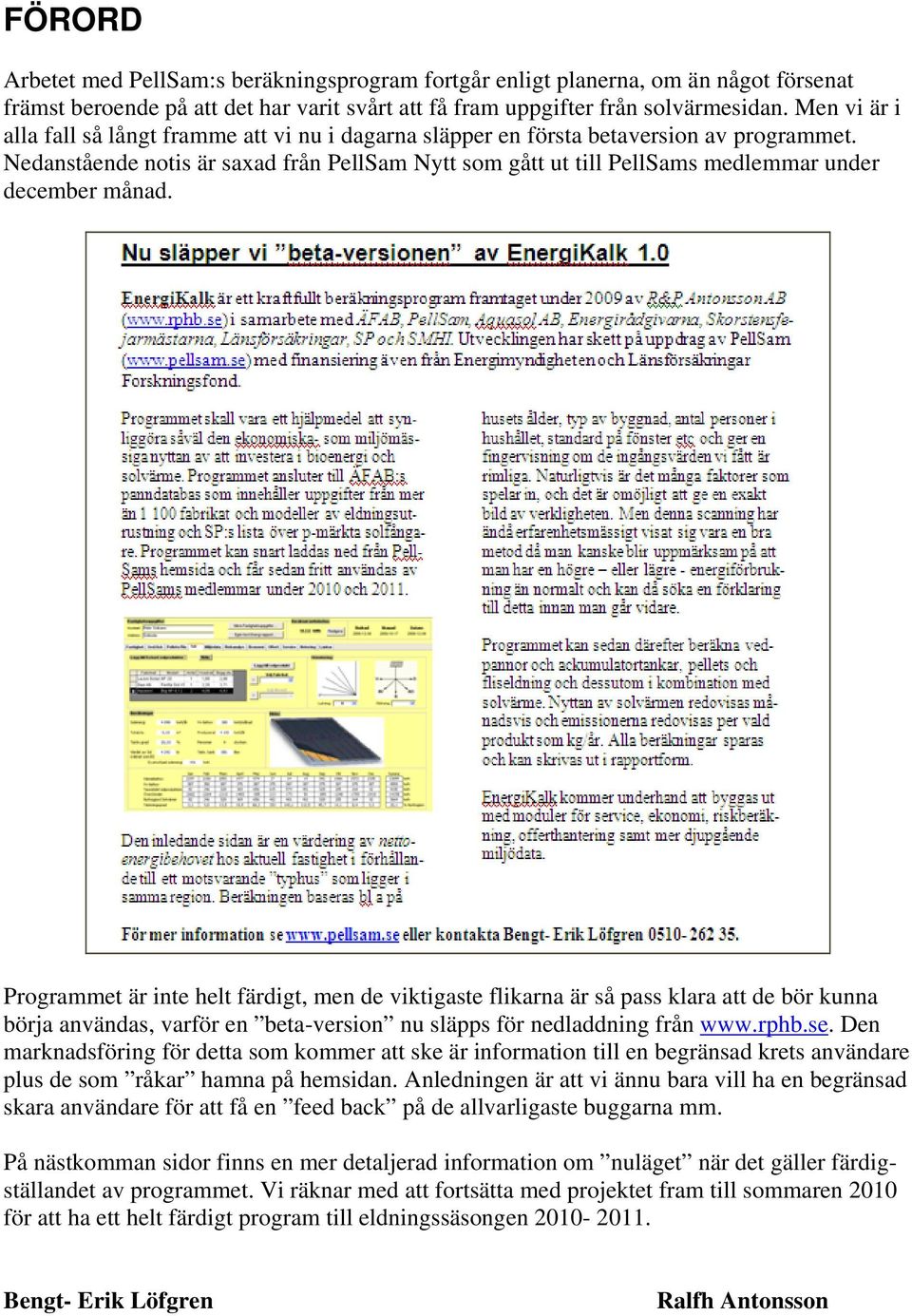

2 FÖRORD Arbetet med PellSam:s beräkningsprogram fortgår enligt planerna, om än något försenat främst beroende på att det har varit svårt att få fram uppgifter från solvärmesidan. Men vi är i alla fall så långt framme att vi nu i dagarna släpper en första betaversion av programmet. Nedanstående notis är saxad från PellSam Nytt som gått ut till PellSams medlemmar under december månad. Programmet är inte helt färdigt, men de viktigaste flikarna är så pass klara att de bör kunna börja användas, varför en beta-version nu släpps för nedladdning från Den marknadsföring för detta som kommer att ske är information till en begränsad krets användare plus de som råkar hamna på hemsidan. Anledningen är att vi ännu bara vill ha en begränsad skara användare för att få en feed back på de allvarligaste buggarna mm. På nästkomman sidor finns en mer detaljerad information om nuläget när det gäller färdigställandet av programmet. Vi räknar med att fortsätta med projektet fram till sommaren 2010 för att ha ett helt färdigt program till eldningssäsongen Bengt- Erik Löfgren Ralfh Antonsson

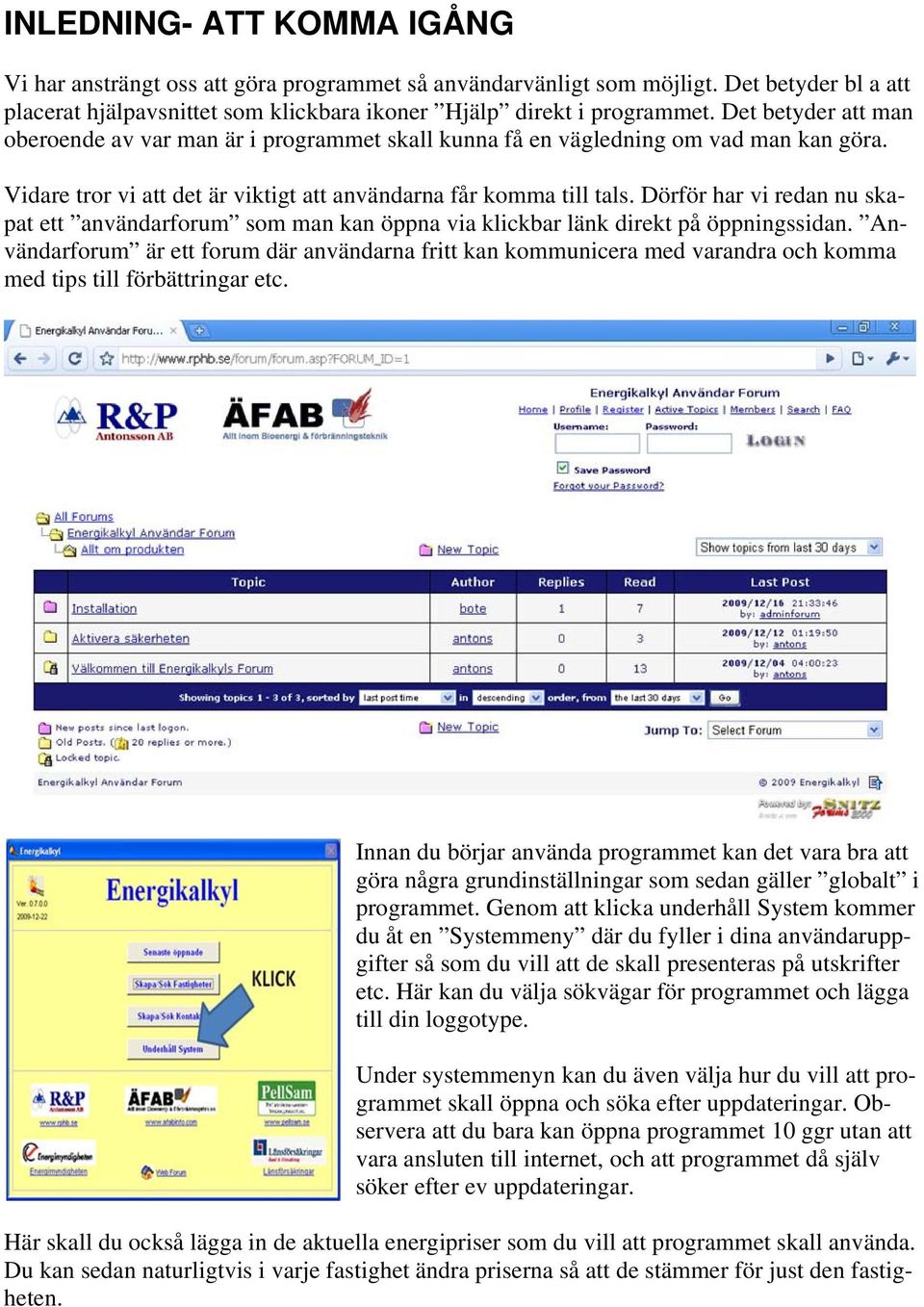

3 INLEDNING- ATT KOMMA IGÅNG Vi har ansträngt oss att göra programmet så användarvänligt som möjligt. Det betyder bl a att placerat hjälpavsnittet som klickbara ikoner Hjälp direkt i programmet. Det betyder att man oberoende av var man är i programmet skall kunna få en vägledning om vad man kan göra. Vidare tror vi att det är viktigt att användarna får komma till tals. Dörför har vi redan nu skapat ett användarforum som man kan öppna via klickbar länk direkt på öppningssidan. Användarforum är ett forum där användarna fritt kan kommunicera med varandra och komma med tips till förbättringar etc. Innan du börjar använda programmet kan det vara bra att göra några grundinställningar som sedan gäller globalt i programmet. Genom att klicka underhåll System kommer du åt en Systemmeny där du fyller i dina användaruppgifter så som du vill att de skall presenteras på utskrifter etc. Här kan du välja sökvägar för programmet och lägga till din loggotype. Under systemmenyn kan du även välja hur du vill att programmet skall öppna och söka efter uppdateringar. Observera att du bara kan öppna programmet 10 ggr utan att vara ansluten till internet, och att programmet då själv söker efter ev uppdateringar. Här skall du också lägga in de aktuella energipriser som du vill att programmet skall använda. Du kan sedan naturligtvis i varje fastighet ändra priserna så att de stämmer för just den fastigheten.

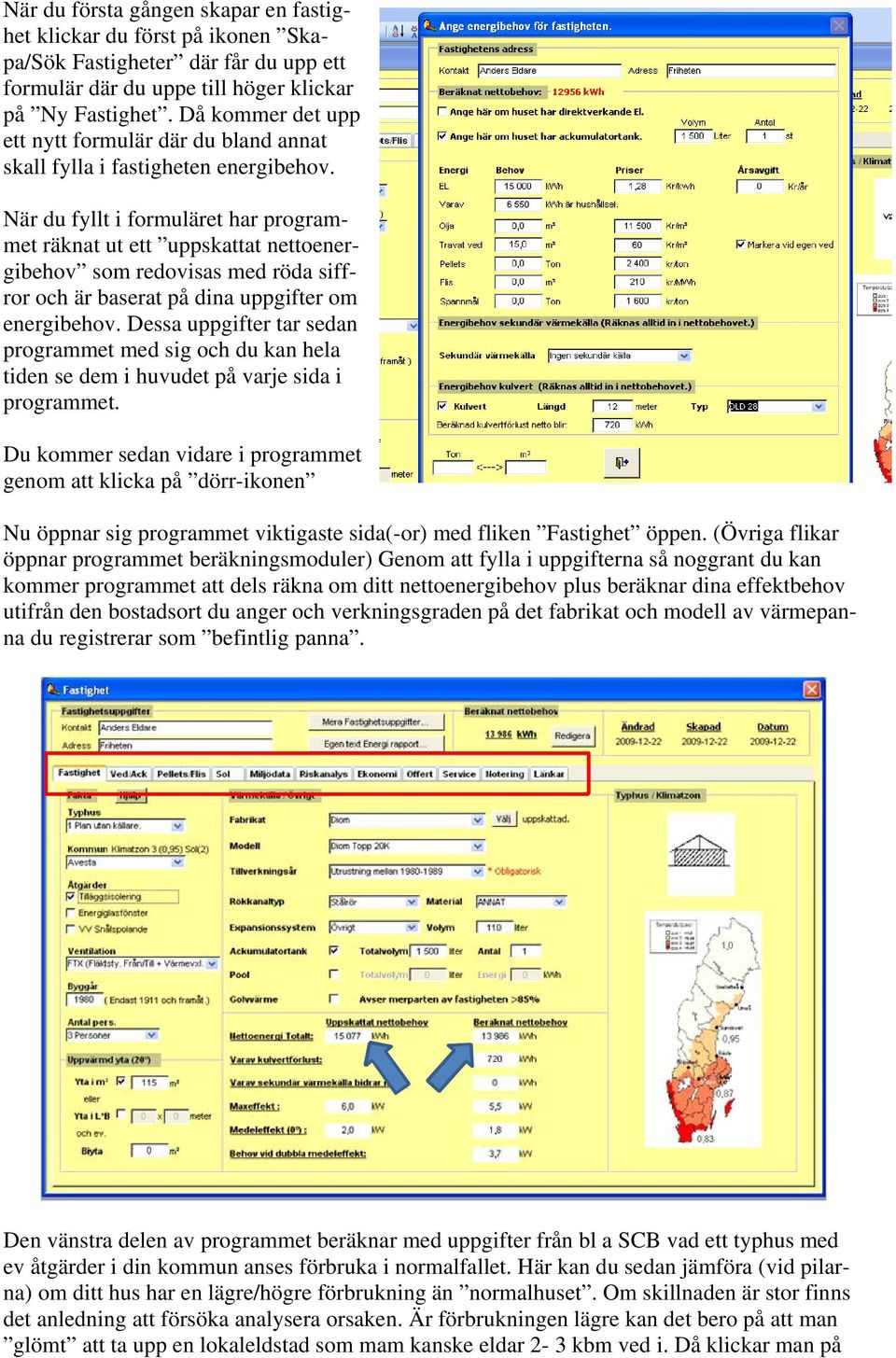

4 När du första gången skapar en fastighet klickar du först på ikonen Skapa/Sök Fastigheter där får du upp ett formulär där du uppe till höger klickar på Ny Fastighet. Då kommer det upp ett nytt formulär där du bland annat skall fylla i fastigheten energibehov. När du fyllt i formuläret har programmet räknat ut ett uppskattat nettoenergibehov som redovisas med röda siffror och är baserat på dina uppgifter om energibehov. Dessa uppgifter tar sedan programmet med sig och du kan hela tiden se dem i huvudet på varje sida i programmet. Du kommer sedan vidare i programmet genom att klicka på dörr-ikonen Nu öppnar sig programmet viktigaste sida(-or) med fliken Fastighet öppen. (Övriga flikar öppnar programmet beräkningsmoduler) Genom att fylla i uppgifterna så noggrant du kan kommer programmet att dels räkna om ditt nettoenergibehov plus beräknar dina effektbehov utifrån den bostadsort du anger och verkningsgraden på det fabrikat och modell av värmepanna du registrerar som befintlig panna. Den vänstra delen av programmet beräknar med uppgifter från bl a SCB vad ett typhus med ev åtgärder i din kommun anses förbruka i normalfallet. Här kan du sedan jämföra (vid pilarna) om ditt hus har en lägre/högre förbrukning än normalhuset. Om skillnaden är stor finns det anledning att försöka analysera orsaken. Är förbrukningen lägre kan det bero på att man glömt att ta upp en lokaleldstad som mam kanske eldar 2-3 kbm ved i. Då klickar man på

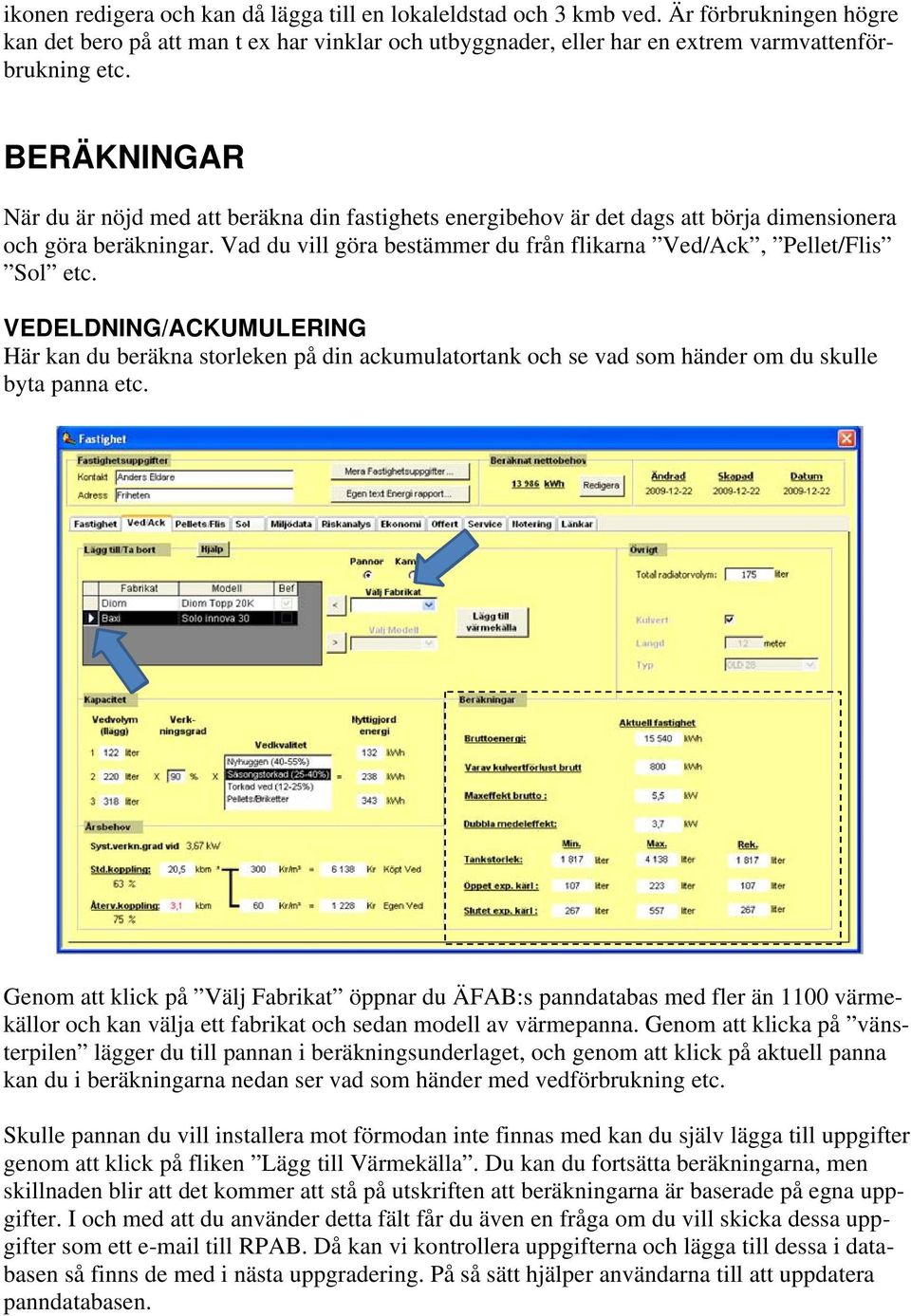

5 ikonen redigera och kan då lägga till en lokaleldstad och 3 kmb ved. Är förbrukningen högre kan det bero på att man t ex har vinklar och utbyggnader, eller har en extrem varmvattenförbrukning etc. BERÄKNINGAR När du är nöjd med att beräkna din fastighets energibehov är det dags att börja dimensionera och göra beräkningar. Vad du vill göra bestämmer du från flikarna Ved/Ack, Pellet/Flis Sol etc. VEDELDNING/ACKUMULERING Här kan du beräkna storleken på din ackumulatortank och se vad som händer om du skulle byta panna etc. Genom att klick på Välj Fabrikat öppnar du ÄFAB:s panndatabas med fler än 1100 värmekällor och kan välja ett fabrikat och sedan modell av värmepanna. Genom att klicka på vänsterpilen lägger du till pannan i beräkningsunderlaget, och genom att klick på aktuell panna kan du i beräkningarna nedan ser vad som händer med vedförbrukning etc. Skulle pannan du vill installera mot förmodan inte finnas med kan du själv lägga till uppgifter genom att klick på fliken Lägg till Värmekälla. Du kan du fortsätta beräkningarna, men skillnaden blir att det kommer att stå på utskriften att beräkningarna är baserade på egna uppgifter. I och med att du använder detta fält får du även en fråga om du vill skicka dessa uppgifter som ett till RPAB. Då kan vi kontrollera uppgifterna och lägga till dessa i databasen så finns de med i nästa uppgradering. På så sätt hjälper användarna till att uppdatera panndatabasen.

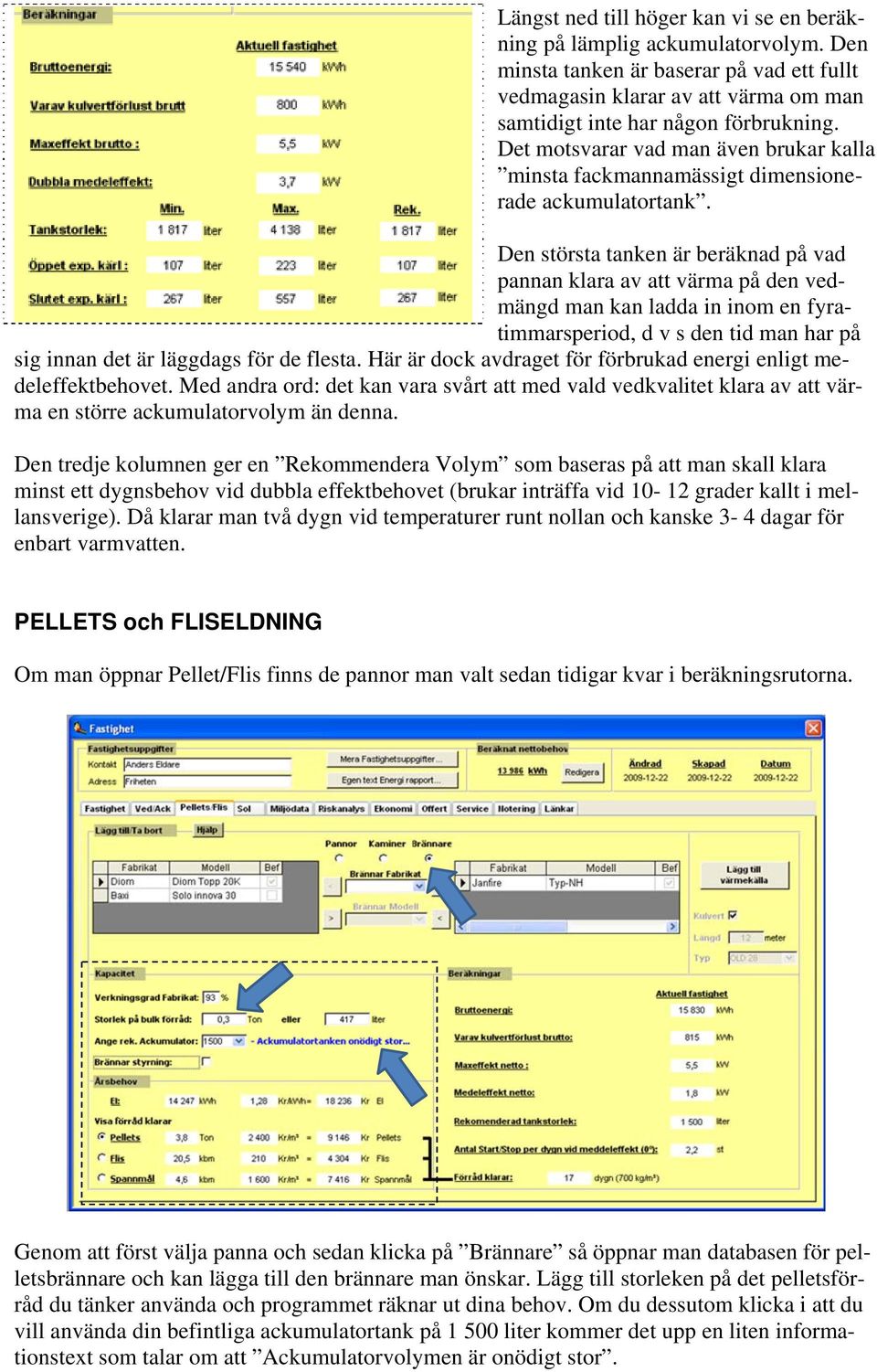

6 Längst ned till höger kan vi se en beräkning på lämplig ackumulatorvolym. Den minsta tanken är baserar på vad ett fullt vedmagasin klarar av att värma om man samtidigt inte har någon förbrukning. Det motsvarar vad man även brukar kalla minsta fackmannamässigt dimensionerade ackumulatortank. Den största tanken är beräknad på vad pannan klara av att värma på den vedmängd man kan ladda in inom en fyratimmarsperiod, d v s den tid man har på sig innan det är läggdags för de flesta. Här är dock avdraget för förbrukad energi enligt medeleffektbehovet. Med andra ord: det kan vara svårt att med vald vedkvalitet klara av att värma en större ackumulatorvolym än denna. Den tredje kolumnen ger en Rekommendera Volym som baseras på att man skall klara minst ett dygnsbehov vid dubbla effektbehovet (brukar inträffa vid grader kallt i mellansverige). Då klarar man två dygn vid temperaturer runt nollan och kanske 3-4 dagar för enbart varmvatten. PELLETS och FLISELDNING Om man öppnar Pellet/Flis finns de pannor man valt sedan tidigar kvar i beräkningsrutorna. Genom att först välja panna och sedan klicka på Brännare så öppnar man databasen för pelletsbrännare och kan lägga till den brännare man önskar. Lägg till storleken på det pelletsförråd du tänker använda och programmet räknar ut dina behov. Om du dessutom klicka i att du vill använda din befintliga ackumulatortank på liter kommer det upp en liten informationstext som talar om att Ackumulatorvolymen är onödigt stor.

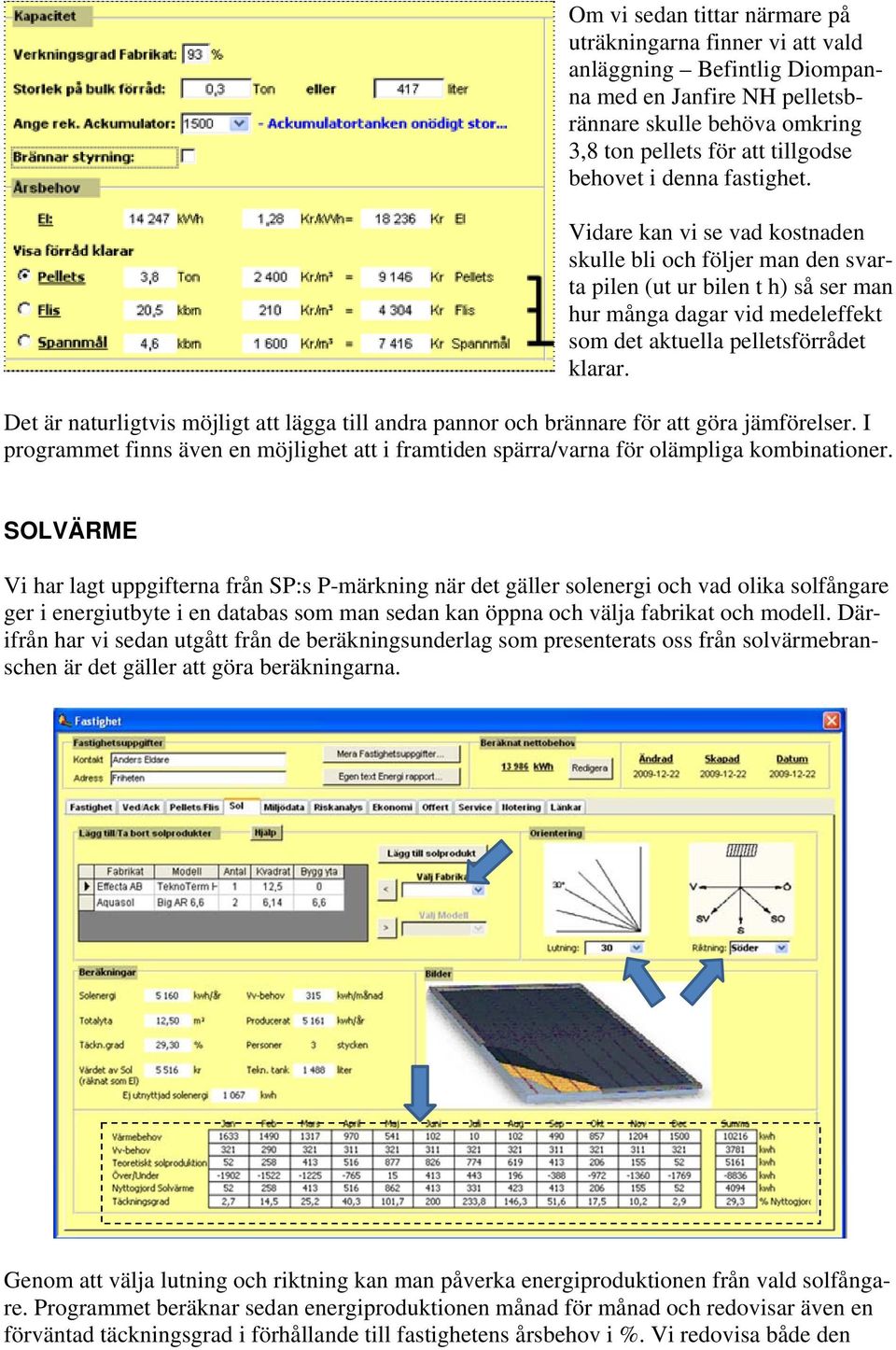

7 Om vi sedan tittar närmare på uträkningarna finner vi att vald anläggning Befintlig Diompanna med en Janfire NH pelletsbrännare skulle behöva omkring 3,8 ton pellets för att tillgodse behovet i denna fastighet. Vidare kan vi se vad kostnaden skulle bli och följer man den svarta pilen (ut ur bilen t h) så ser man hur många dagar vid medeleffekt som det aktuella pelletsförrådet klarar. Det är naturligtvis möjligt att lägga till andra pannor och brännare för att göra jämförelser. I programmet finns även en möjlighet att i framtiden spärra/varna för olämpliga kombinationer. SOLVÄRME Vi har lagt uppgifterna från SP:s P-märkning när det gäller solenergi och vad olika solfångare ger i energiutbyte i en databas som man sedan kan öppna och välja fabrikat och modell. Därifrån har vi sedan utgått från de beräkningsunderlag som presenterats oss från solvärmebranschen är det gäller att göra beräkningarna. Genom att välja lutning och riktning kan man påverka energiproduktionen från vald solfångare. Programmet beräknar sedan energiproduktionen månad för månad och redovisar även en förväntad täckningsgrad i förhållande till fastighetens årsbehov i %. Vi redovisa både den

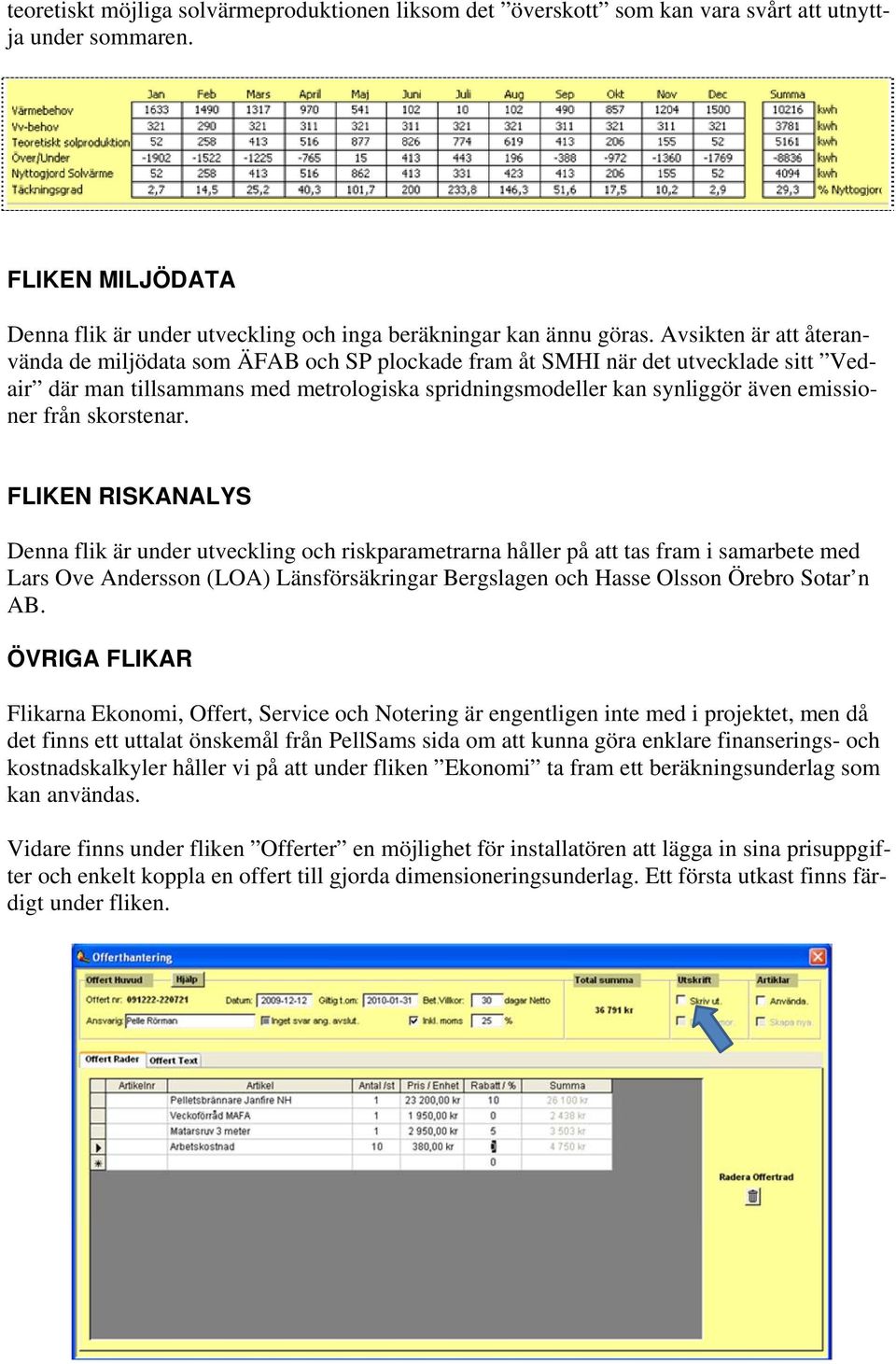

8 teoretiskt möjliga solvärmeproduktionen liksom det överskott som kan vara svårt att utnyttja under sommaren. FLIKEN MILJÖDATA Denna flik är under utveckling och inga beräkningar kan ännu göras. Avsikten är att återanvända de miljödata som ÄFAB och SP plockade fram åt SMHI när det utvecklade sitt Vedair där man tillsammans med metrologiska spridningsmodeller kan synliggör även emissioner från skorstenar. FLIKEN RISKANALYS Denna flik är under utveckling och riskparametrarna håller på att tas fram i samarbete med Lars Ove Andersson (LOA) Länsförsäkringar Bergslagen och Hasse Olsson Örebro Sotar n AB. ÖVRIGA FLIKAR Flikarna Ekonomi, Offert, Service och Notering är engentligen inte med i projektet, men då det finns ett uttalat önskemål från PellSams sida om att kunna göra enklare finanserings- och kostnadskalkyler håller vi på att under fliken Ekonomi ta fram ett beräkningsunderlag som kan användas. Vidare finns under fliken Offerter en möjlighet för installatören att lägga in sina prisuppgifter och enkelt koppla en offert till gjorda dimensioneringsunderlag. Ett första utkast finns färdigt under fliken.

9 På motsvarande sätt kan man under fliken Service och under fliken Noteringar lägga upp fastigheten och notera vilka serviceåtgärder man utfört, om det finns serviceavtal etc. Denna del kan sedan göra sökbar så att man kan få ut en listaöver aktuella avtalade servicebesök månad för månad. Under fliken Service finns även ett litet praktiskt beräkningsprogram som tar fram inmatad effekt baserat på skruvkapacitet och gångtider. Genom att först beräkna skruvkapaciteten genom att väga mängden pellet skruven har levererat på t ex 1 min kan man sedan genom att bestämma gångtider och paustider enkelt få fram vad brännarskruven ger i inmatade effekt och vad den skulle kunna ge om den gick kontinuerligt. Ett utmärkt hjälpmedel för den som arbetar med injustering, service utveckling etc. UTSKRIFTER/RAPPORTER Till varje flik finns färdiga utskrifter som dels innehåller en allmän information och dels en sammanställning av de beräkningar som utförts. På följande sidor redovisas utskriften från de beräkningar som gjort medan vi gått igenom detta dokument.
