1 ENERGIKALKYL 1.0 Ladda ner en gratis testversion av Energikalkyl Irene Weiner - PellSam Bengt- Erik Löfgren - ÄFAB Ralfh Antonsson - R&P Antonsson AB

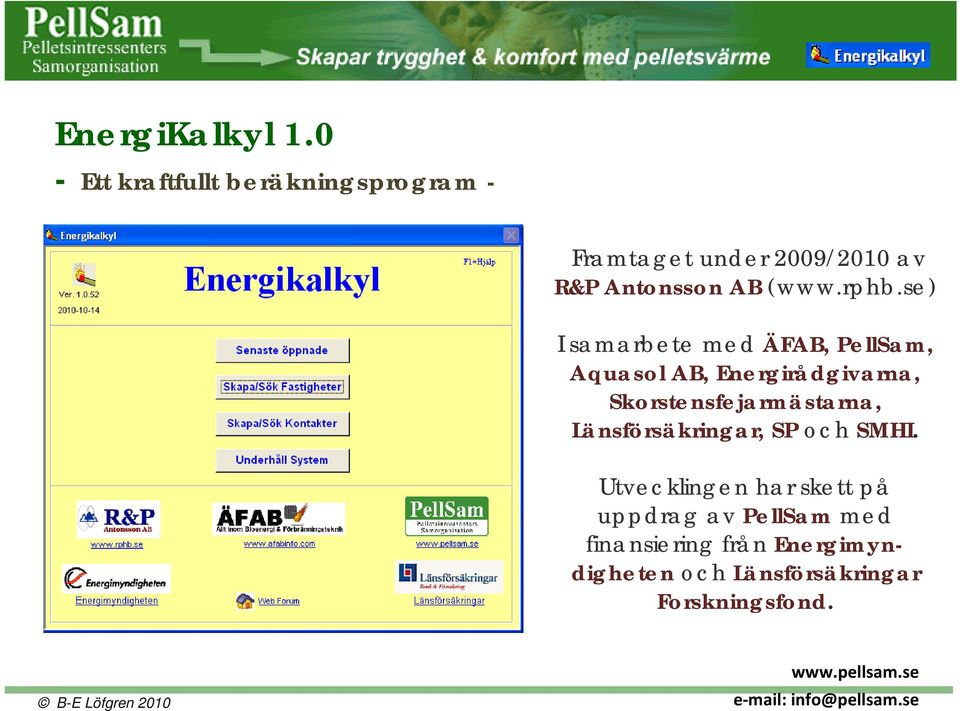

2 EnergiKalkyl Ett kraftfullt beräkningsprogram - Framtaget under 2009/2010 av R&P Antonsson AB ( I samarbete med ÄFAB, PellSam, Aquasol AB, Energirådgivarna, Skorstensfejarmästarna, Länsförsäkringar, SP och SMHI. Utvecklingen har skett på uppdrag av PellSam med finansiering från Energimyndigheten och Länsförsäkringar Forskningsfond.

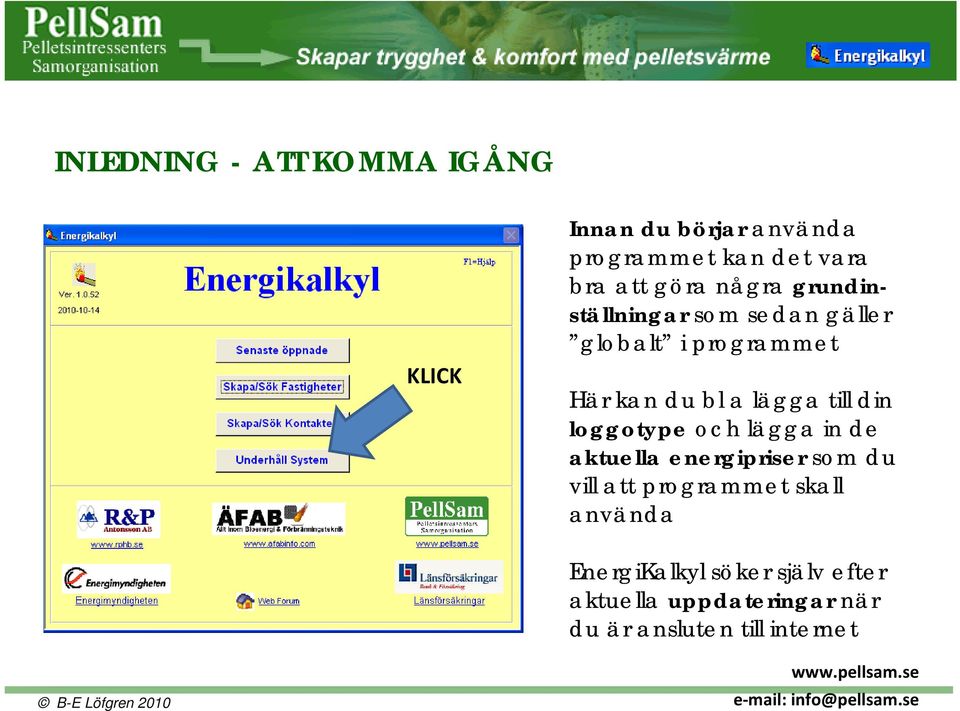

3 INLEDNING - ATT KOMMA IGÅNG KLICK Innan du börjar använda programmet kan det vara bra att göra några grundinställningar som sedan gäller globalt i programmet Här kan du bl a lägga till din loggotype och lägga in de aktuella energipriser som du vill att programmet skall använda EnergiKalkyl söker själv efter aktuella uppdateringar när du är ansluten till internet

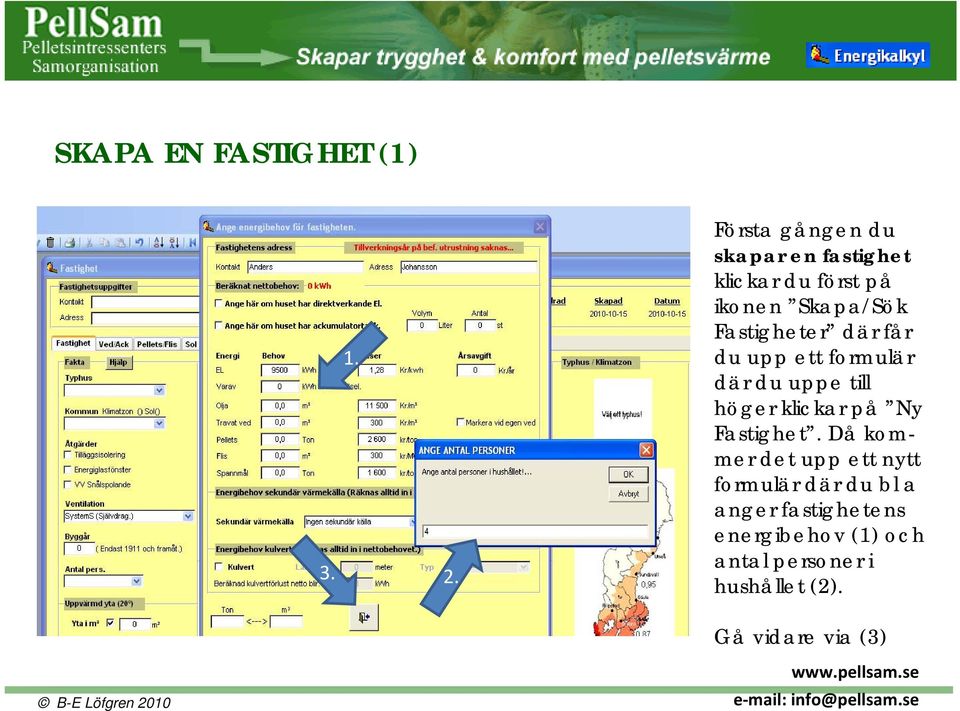

4 SKAPA EN FASTIGHET (1) Första gången du skapar en fastighet klickar du först på ikonen Skapa/Sök Fastigheter där får du upp ett formulär där du uppe till höger klickar på Ny Fastighet. Då kommer det upp ett nytt formulär där du bl a anger fastighetens energibehov (1) och antal personer i hushållet (2). Gå vidare via (3)

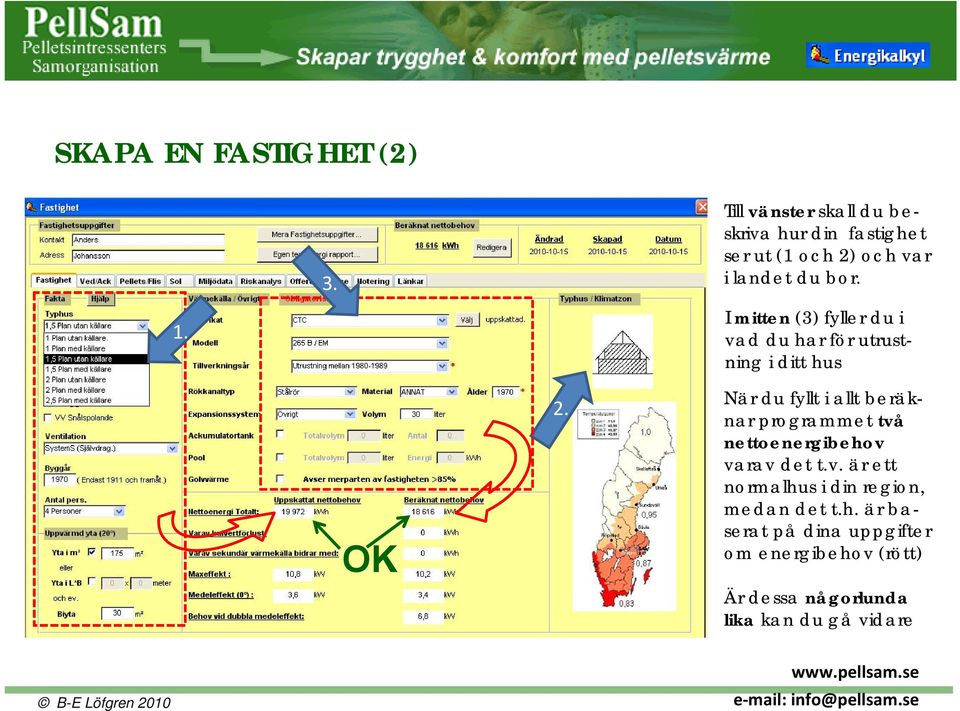

5 SKAPA EN FASTIGHET (2) Till vänster skall du beskriva hur din fastighet ser ut (1 och 2) och var i landet du bor. I mitten (3) fyller du i vad du har för utrustning i ditt hus OK 2. När du fyllt i allt beräknar programmet två nettoenergibehov varav det t.v. är ett normalhus i din region, medan det t.h. är baserat på dina uppgifter om energibehov (rött) Är dessa någorlunda lika kan du gå vidare

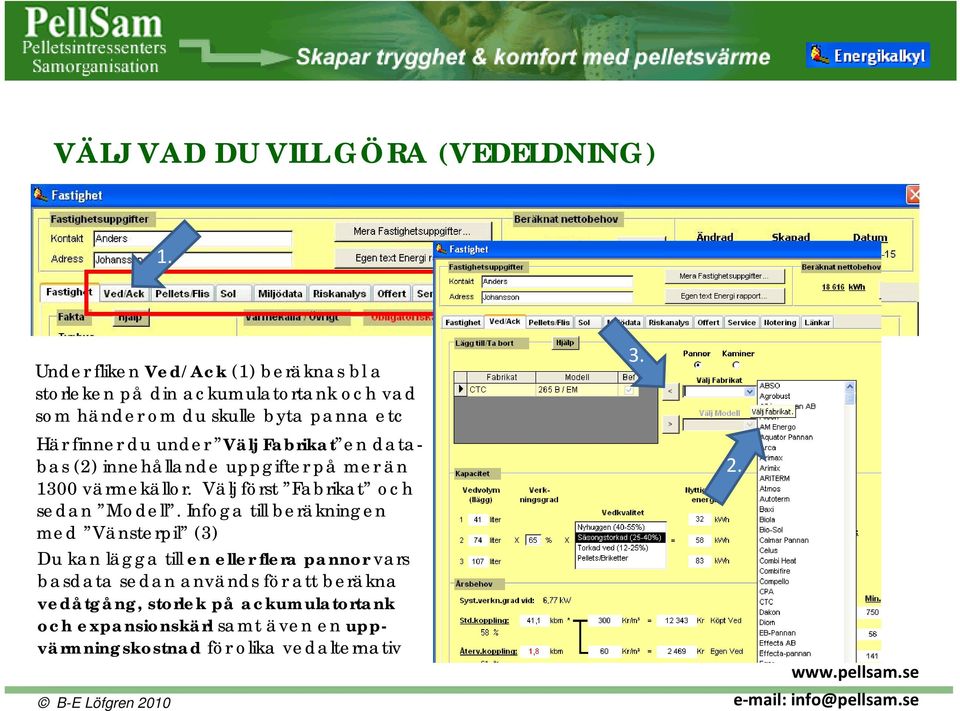

6 VÄLJ VAD DU VILL GÖRA (VEDELDNING) 1. Under fliken Ved/Ack (1) beräknas bl a storleken på din ackumulatortank och vad som händer om du skulle byta panna etc Här finner du under Välj Fabrikat en databas (2) innehållande uppgifter på mer än 1300 värmekällor. Välj först Fabrikat och sedan Modell. Infoga till beräkningen med Vänsterpil (3) Du kan lägga till en eller flera pannor vars basdata sedan används för att beräkna vedåtgång, storlek på ackumulatortank och expansionskärl samt även en uppvärmningskostnad för olika vedalternativ 3. 2.

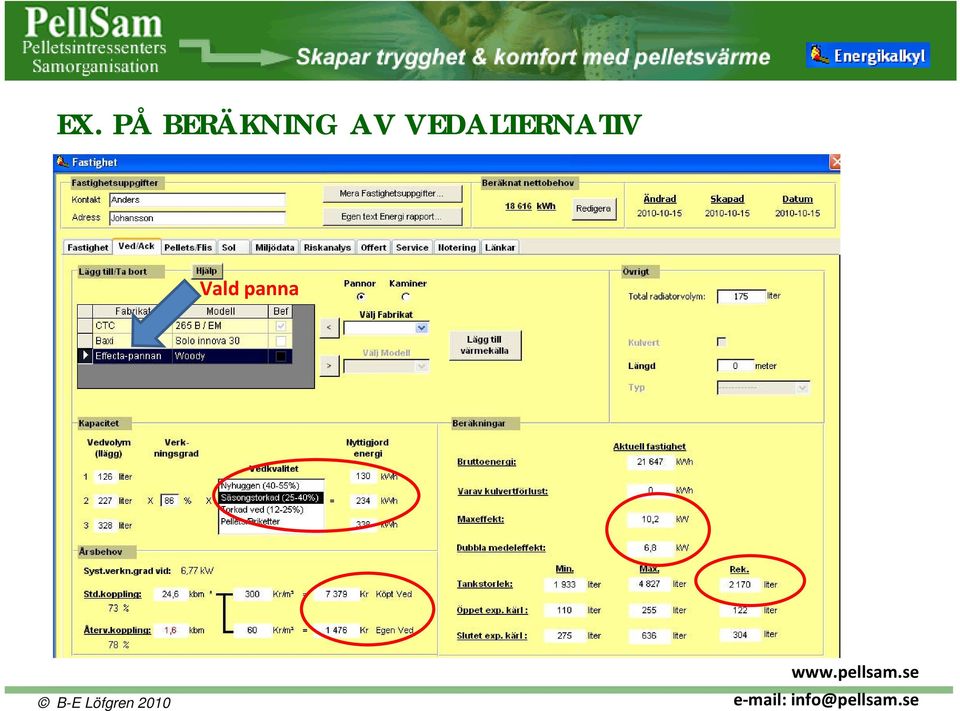

7 EX. PÅ BERÄKNING AV VEDALTERNATIV Vald panna

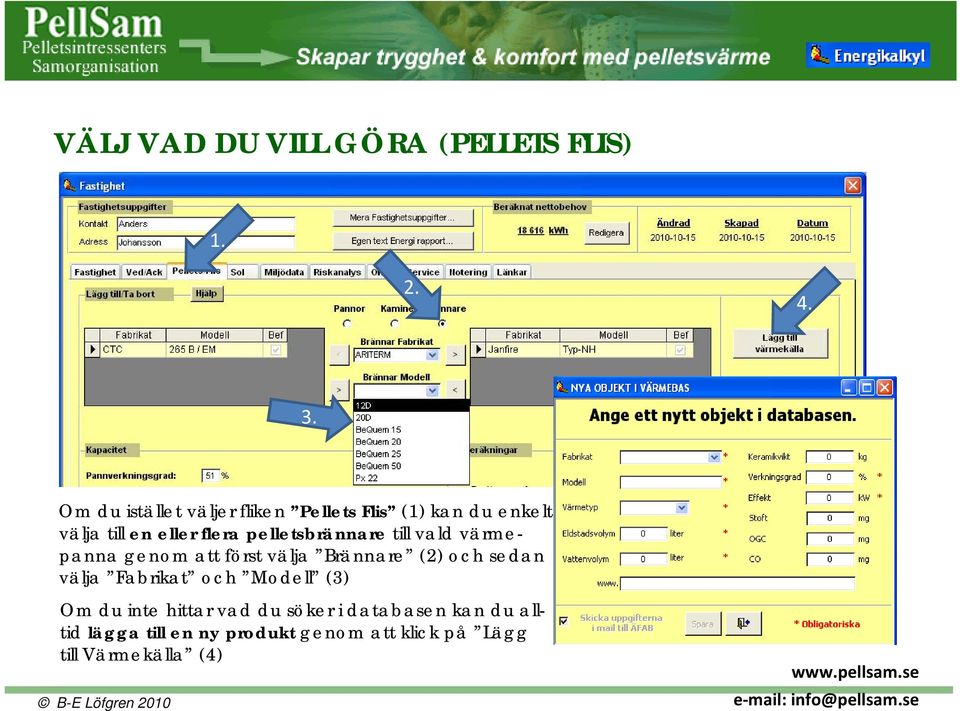

8 VÄLJ VAD DU VILL GÖRA (PELLETS FLIS) Om du istället väljer fliken Pellets Flis (1) kan du enkelt välja till en eller flera pelletsbrännare till vald värmepanna genom att först välja Brännare (2) och sedan välja Fabrikat och Modell (3) Om du inte hittar vad du söker i databasen kan du alltid lägga till en ny produkt genom att klick på Lägg till Värmekälla (4)

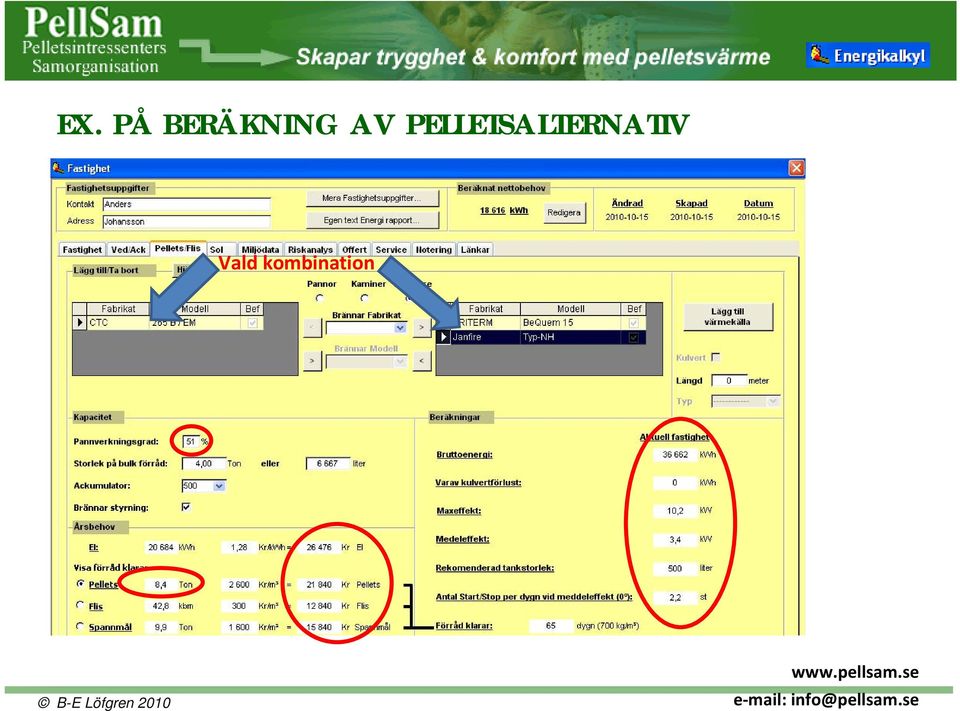

9 EX. PÅ BERÄKNING AV PELLETSALTERNATIV Vald kombination

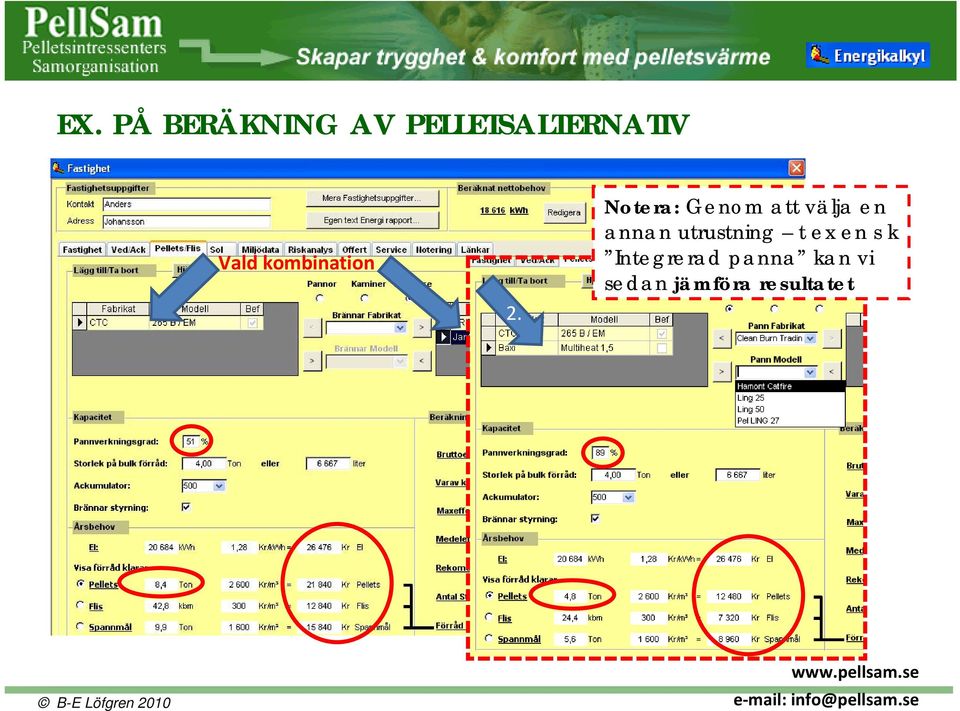

10 EX. PÅ BERÄKNING AV PELLETSALTERNATIV Vald kombination 2. Notera: Genom att välja en annan utrustning t ex en s k Integrerad panna kan vi sedan jämföra resultatet

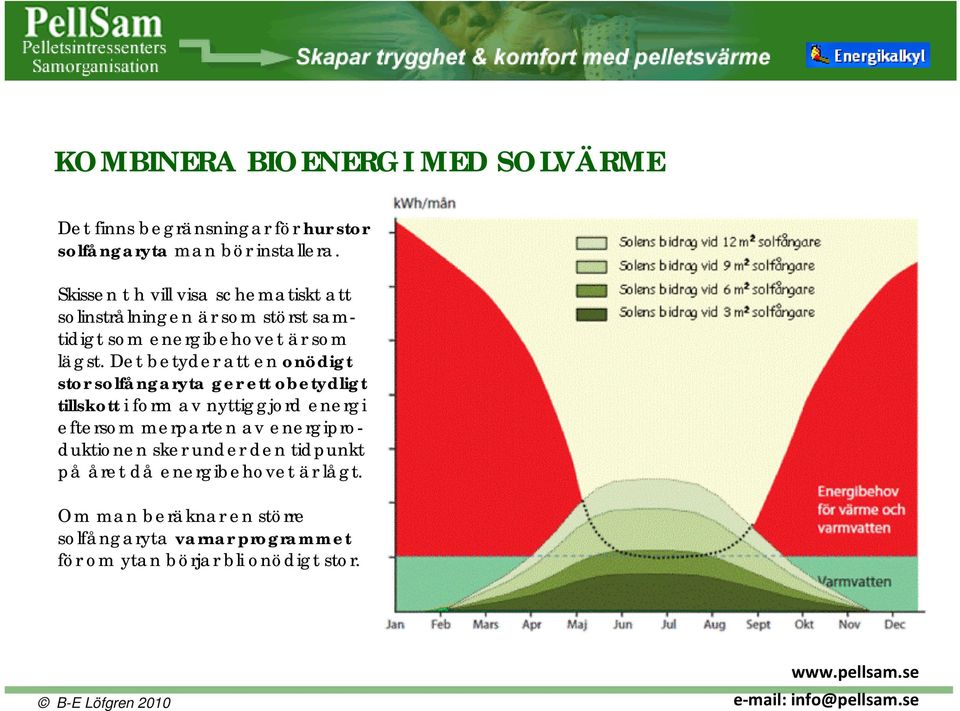

11 KOMBINERA BIOENERGI MED SOLVÄRME Det finns begränsningar för hur stor solfångaryta man bör installera. Skissen t h vill visa schematiskt att solinstrålningen är som störst samtidigt som energibehovet är som lägst. Det betyder att en onödigt stor solfångaryta ger ett obetydligt tillskott i form av nyttiggjord energi eftersom merparten av energiproduktionen sker under den tidpunkt på året då energibehovet är lågt. Om man beräknar en större solfångaryta varnar programmet för om ytan börjar bli onödigt stor.

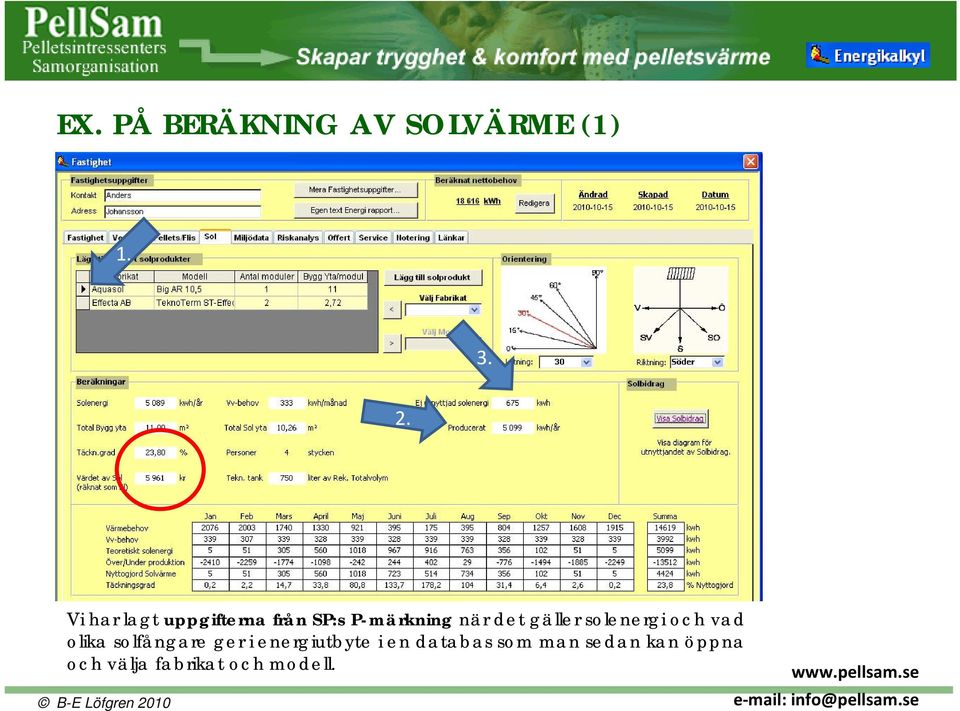

12 EX. PÅ BERÄKNING AV SOLVÄRME (1) Vi har lagt uppgifterna från SP:s P-märkning när det gäller solenergi och vad olika solfångare ger i energiutbyte i en databas som man sedan kan öppna och välja fabrikat och modell.

13 EX. PÅ BERÄKNING AV SOLVÄRME (2) Genom att välja lutning och riktning kan man påverka hur stor energiproduktionen blir från vald solfångare. Programmet beräknar därefter energiproduktionen och fördelar denna månad för månad och redovisar en förväntad täckningsgrad i förhållande till fastighetens årsbehov i %. Vi redovisa både den teoretiskt möjliga solvärmeproduktionen liksom det överskott som kan vara svårt att utnyttja under sommaren

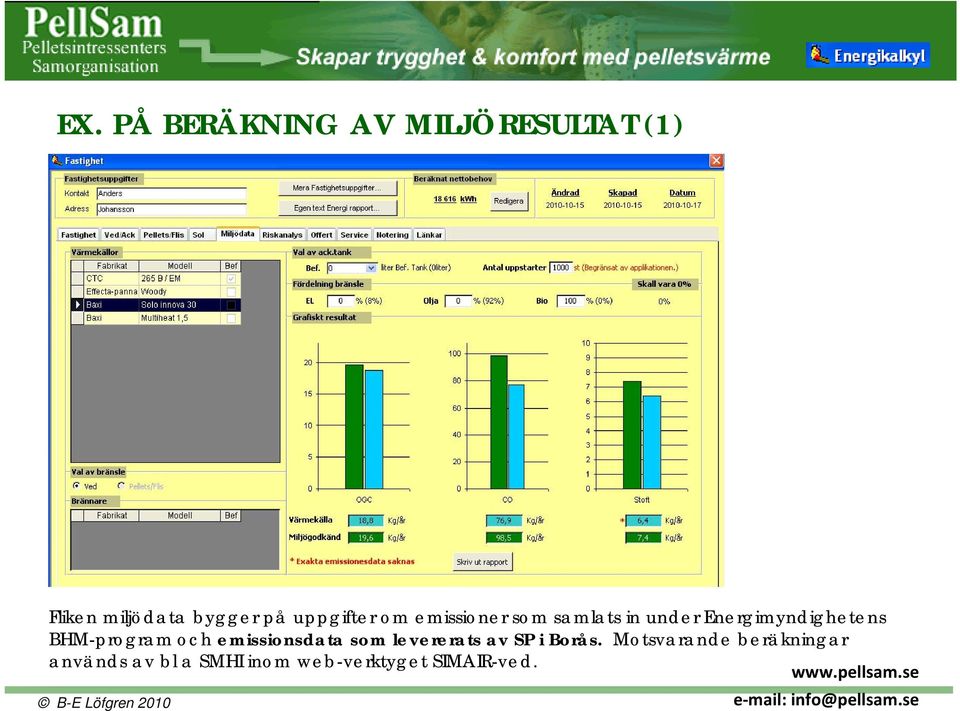

14 EX. PÅ BERÄKNING AV MILJÖRESULTAT (1) Fliken miljödata bygger på uppgifter om emissioner som samlats in under Energimyndighetens BHM-program och emissionsdata som levererats av SP i Borås. Motsvarande beräkningar används av bl a SMHI inom web-verktyget SIMAIR-ved.

15 EX. PÅ BERÄKNING AV MILJÖRESULTAT (1) Genom att välja en av pannorna (1) kan man visuellt se hur emissionerna även påverkas av hur stor ackumulatortanken blir (2) Fliken miljödata bygger på uppgifter om emissioner som samlats in under Energimyndighetens BHM-program och emissionsdata som levererats av SP i Borås. Motsvarande beräkningar används av bl a SMHI inom web-verktyget SIMAIR-ved.

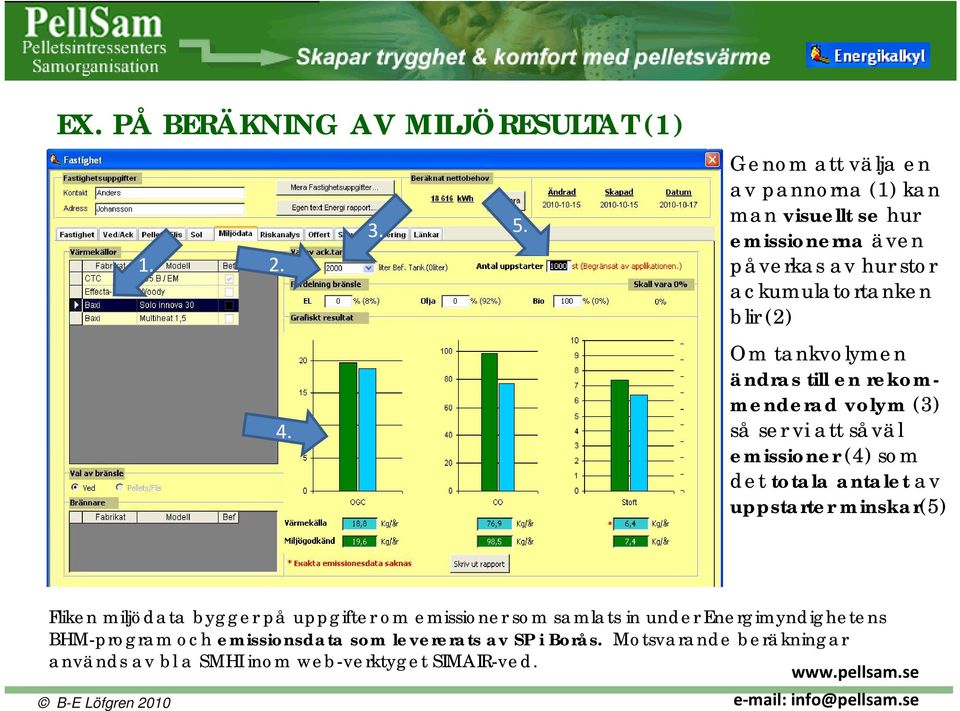

16 EX. PÅ BERÄKNING AV MILJÖRESULTAT (1) Genom att välja en av pannorna (1) kan man visuellt se hur emissionerna även påverkas av hur stor ackumulatortanken blir (2) Om tankvolymen ändras till en rekommenderad volym (3) så ser vi att såväl emissioner (4) som det totala antalet av uppstarter minskar(5) Fliken miljödata bygger på uppgifter om emissioner som samlats in under Energimyndighetens BHM-program och emissionsdata som levererats av SP i Borås. Motsvarande beräkningar används av bl a SMHI inom web-verktyget SIMAIR-ved.

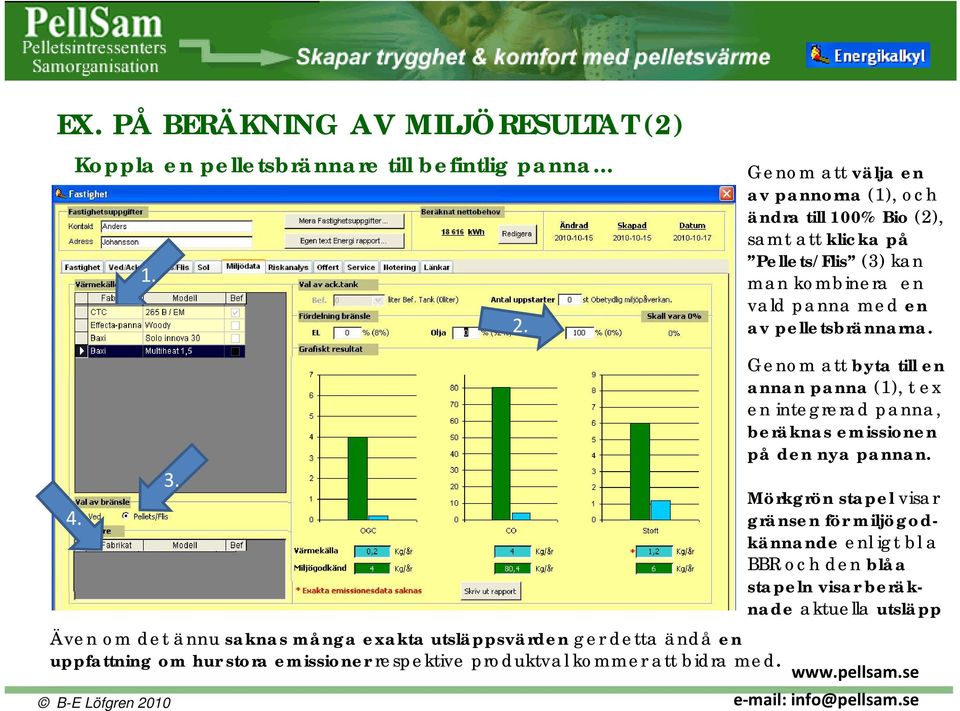

17 EX. PÅ BERÄKNING AV MILJÖRESULTAT (2) Koppla en pelletsbrännare till befintlig panna Genom att välja en av pannorna (1), och ändra till 100% Bio (2), samt att klicka på Pellets/Flis (3) kan man kombinera en vald panna med en av pelletsbrännarna Även om det ännu saknas många exakta utsläppsvärden ger detta ändå en uppfattning om hur stora emissioner respektive produktval kommer att bidra med. Genom att byta till en annan panna (1), t ex en integrerad panna, beräknas emissionen på den nya pannan. Mörkgrön stapel visar gränsen för miljögodkännande enl igt bl a BBR och den blåa stapeln visar beräknade aktuella utsläpp

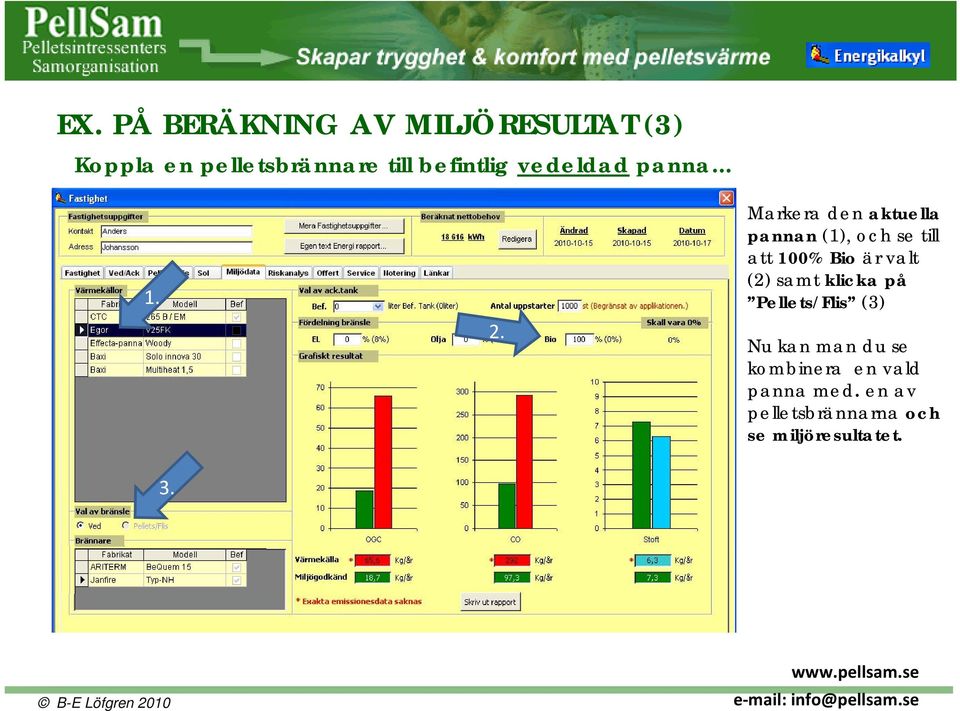

18 EX. PÅ BERÄKNING AV MILJÖRESULTAT (3) Koppla en pelletsbrännare till befintlig vedeldad panna Markera den aktuella pannan (1), och se till att 100% Bio är valt (2) samt klicka på Pellets/Flis (3) Nu kan man du se kombinera en vald panna med. en av pelletsbrännarna och se miljöresultatet.

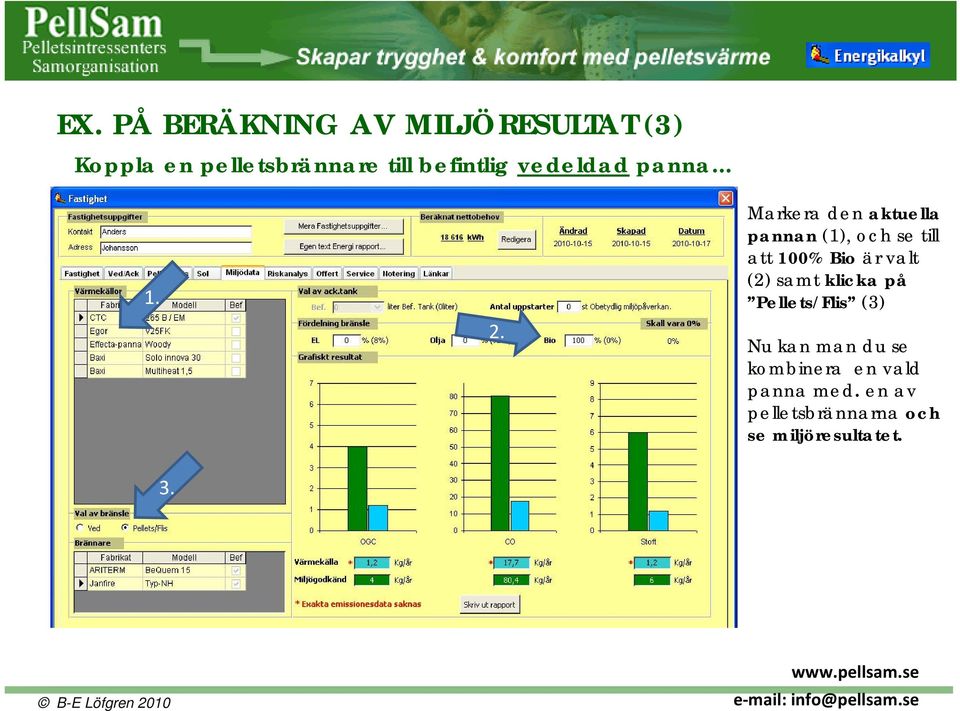

19 EX. PÅ BERÄKNING AV MILJÖRESULTAT (3) Koppla en pelletsbrännare till befintlig vedeldad panna Markera den aktuella pannan (1), och se till att 100% Bio är valt (2) samt klicka på Pellets/Flis (3) Nu kan man du se kombinera en vald panna med. en av pelletsbrännarna och se miljöresultatet.

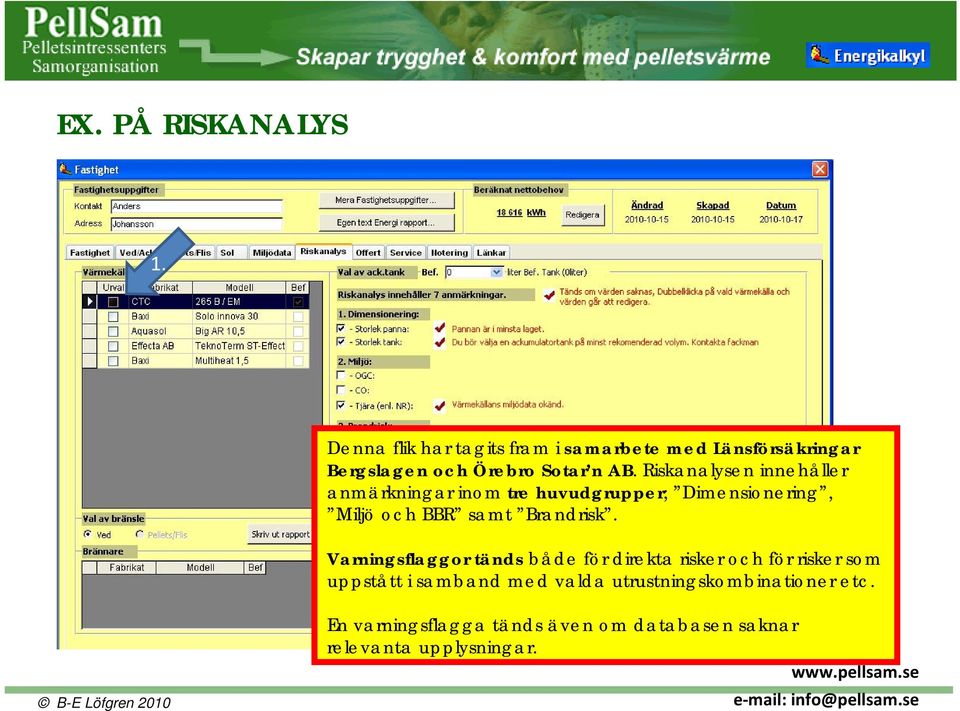

20 EX. PÅ RISKANALYS 1. Denna flik har tagits fram i samarbete med Länsförsäkringar Bergslagen och Örebro Sotar n AB. Riskanalysen innehåller anmärkningar inom tre huvudgrupper; Dimensionering, Miljö och BBR samt Brandrisk. Varningsflaggor tänds både för direkta risker och för risker som uppstått i samband med valda utrustningskombinationer etc. En varningsflagga tänds även om databasen saknar relevanta upplysningar.

21 EX. PÅ RISKANALYS (BYTT PANNA) 1. 2.

22 ÖVRIGA FLIKAR Flikarna Offert, Service och Notering är egentligen inte med i projektet, men då det finns ett uttalat önskemål från PellSams har vi under fliken Offert tagit fram ett underlag som kan användas. T ex finns under fliken Service ett litet praktiskt beräkningsprogram som tar fram inmatad effekt baserat på skruvkapacitet och gång.

23 EX. PÅ UTSKRIFTER

24 ETT STORT TACK TILL: Av alla de som bidragit vill vi speciellt omnämna: Ralfh Antonsson R&P Antonsson AB Lars Ove Andersson (Länsförsäkringar Bergslagen), Ronny Hollsten (Energiråd Väst) Böte Eriksson (BKB, Bötes Konsult & Bioenergi) Päivi Lehtikangas (Energikontor Örebro) Hasse Ohlsson (Örebro Sotar n AB) Bengt Erik Löfgren (ÄFAB) Lars Åbom (Agronola) och Sven Lassen (Sal-Tek) samt Irene Weiner (PellSam) David Wiman och Tomas Reidarsson (Aquasol AB) Peter Kovacs och Lennart Gustafsson SP Ladda ner en gratis testversion av Energikalkyl Kontaktpersoner från finansiärerna: Petra Wahlund och Stefan Sallerfors LF Forsknngsfond, Åsa Karlsson Energimyndigheten Länsförsäkringsbolagens forskningsfond
