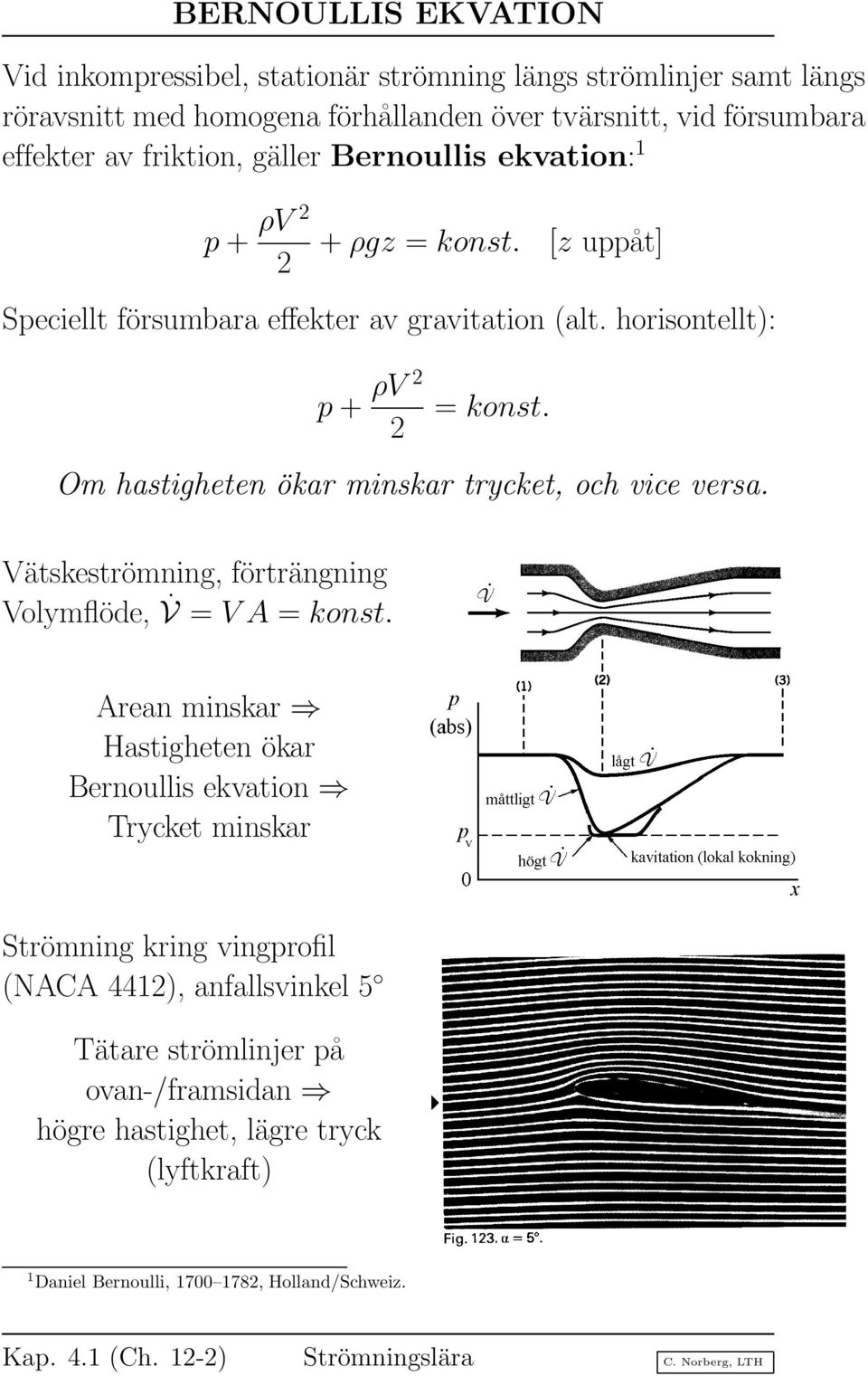

1 BERNOULLIS EKVATION Vid inkompressibel, stationär strömning längs strömlinjer samt längs röravsnitt med homogena förhållanden över tvärsnitt, vid försumbara effekter av friktion, gäller Bernoullis ekvation: 1 p + ρv + ρgz = konst. [z uppåt] Speciellt försumbara effekter av gravitation (alt. horisontellt): p + ρv = konst. Om hastigheten ökar minskar trycket, och vice versa. Vätskeströmning, förträngning Volymflöde, V = V A = konst. Arean minskar Hastigheten ökar Bernoullis ekvation Trycket minskar Strömning kring vingprofil (NACA 441), anfallsvinkel 5 Tätare strömlinjer på ovan-/framsidan högre hastighet, lägre tryck (lyftkraft) 1 Daniel Bernoulli, , Holland/Schweiz. Kap. 4.1 (Ch. 1-) Strömningslära C. Norberg, LTH

Om hastigheten ökar minskar trycket, och vice versa. Vätskeströmning, förträngning Volymflöde, V = V A = konst.

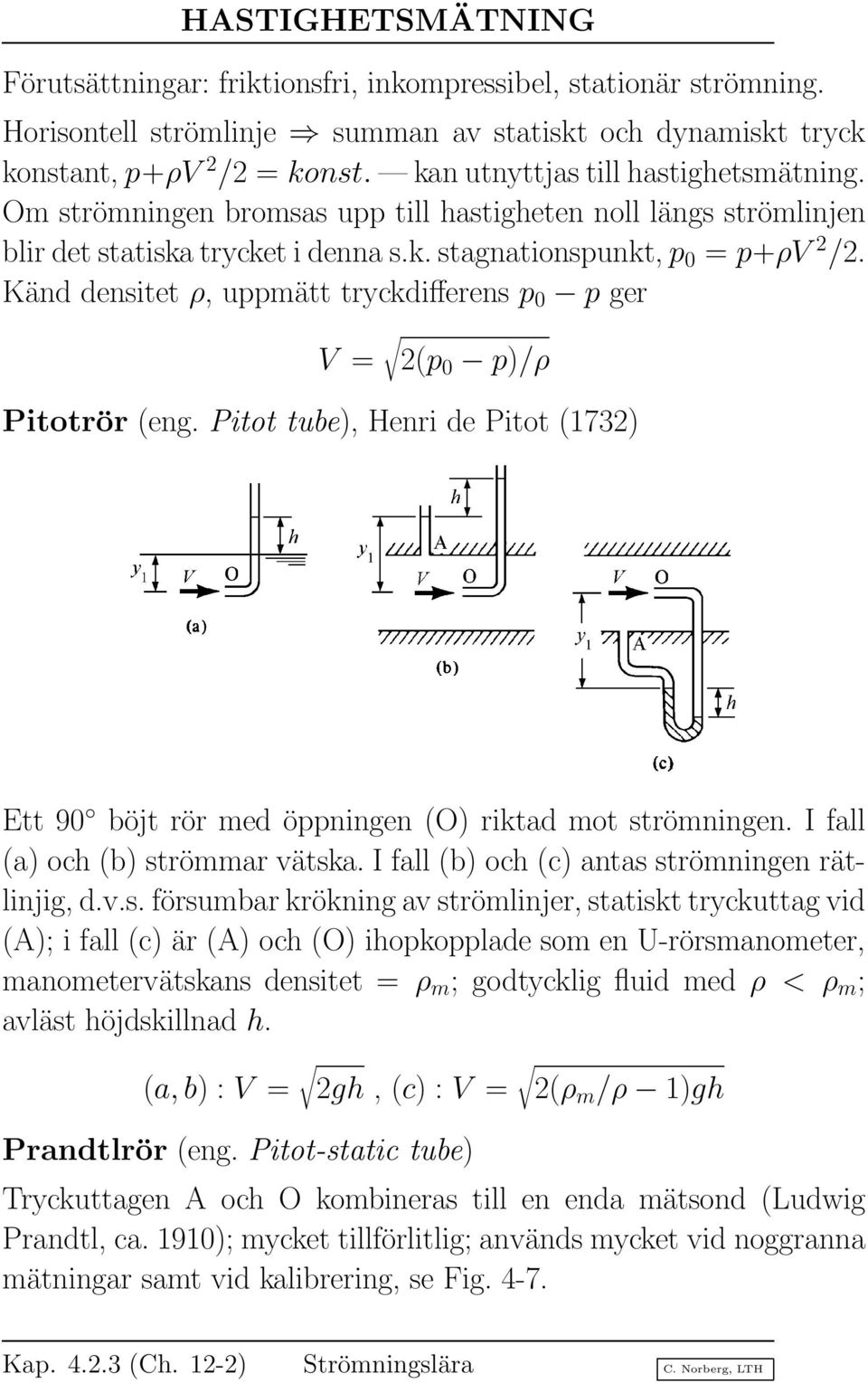

2 HASTIGHETSMÄTNING Förutsättningar: friktionsfri, inkompressibel, stationär strömning. Horisontell strömlinje summan av statiskt och dynamiskt tryck konstant, p+ρv / = konst. kan utnyttjas till hastighetsmätning. Om strömningen bromsas upp till hastigheten noll längs strömlinjen blir det statiska trycket i denna s.k. stagnationspunkt, p 0 = p+ρv /. Känd densitet ρ, uppmätt tryckdifferens p 0 p ger V = (p 0 p)/ρ Pitotrör (eng. Pitot tube), Henri de Pitot (173) Ett 90 böjt rör med öppningen (O) riktad mot strömningen. I fall (a) och (b) strömmar vätska. I fall (b) och (c) antas strömningen rätlinjig, d.v.s. försumbar krökning av strömlinjer, statiskt tryckuttag vid (A); i fall (c) är (A) och (O) ihopkopplade som en U-rörsmanometer, manometervätskans densitet = ρ m ; godtycklig fluid med ρ < ρ m ; avläst höjdskillnad h. (a, b) : V = gh, (c) : V = (ρ m /ρ 1)gh Prandtlrör (eng. Pitot-static tube) Tryckuttagen A och O kombineras till en enda mätsond (Ludwig Prandtl, ca. 1910); mycket tillförlitlig; används mycket vid noggranna mätningar samt vid kalibrering, se Fig Kap (Ch. 1-) Strömningslära C. Norberg, LTH

Känd densitet ρ, uppmätt tryckdifferens p 0 p ger V = (p 0 p)/ρ Pitotrör (eng. Pitot tube), Henri de Pitot (173) Ett 90 böjt rör med öppningen (O) riktad mot strömningen.

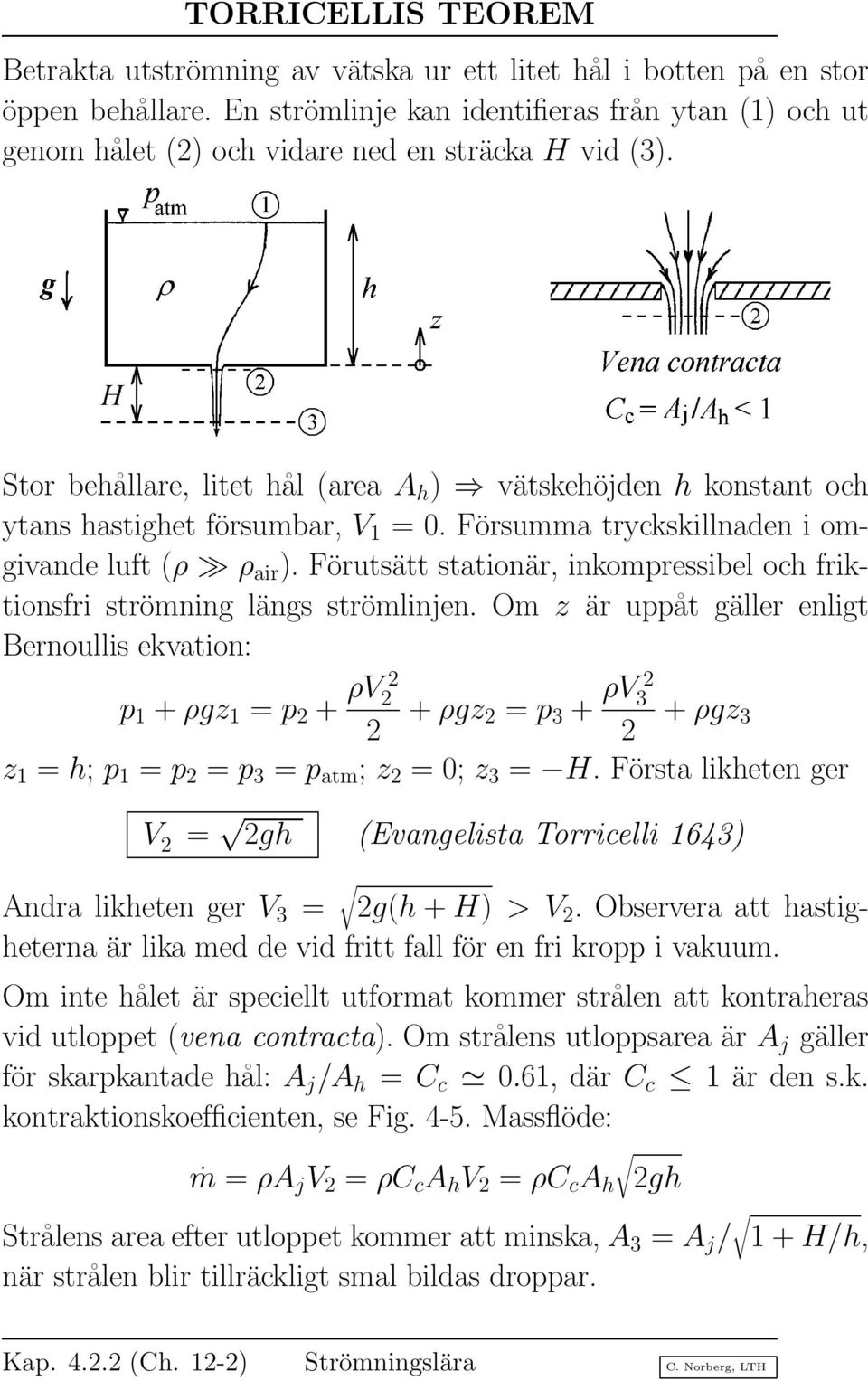

3 TORRICELLIS TEOREM Betrakta utströmning av vätska ur ett litet hål i botten på en stor öppen behållare. En strömlinje kan identifieras från ytan (1) och ut genom hålet () och vidare ned en sträcka H vid (3). Stor behållare, litet hål (area A h ) vätskehöjden h konstant och ytans hastighet försumbar, V 1 = 0. Försumma tryckskillnaden i omgivande luft (ρ ρ air ). Förutsätt stationär, inkompressibel och friktionsfri strömning längs strömlinjen. Om z är uppåt gäller enligt Bernoullis ekvation: p 1 + ρgz 1 = p + ρv + ρgz = p 3 + ρv 3 + ρgz 3 z 1 = h; p 1 = p = p 3 = p atm ; z = 0; z 3 = H. Första likheten ger V = gh (Evangelista Torricelli 1643) Andra likheten ger V 3 = g(h + H) > V. Observera att hastigheterna är lika med de vid fritt fall för en fri kropp i vakuum. Om inte hålet är speciellt utformat kommer strålen att kontraheras vid utloppet (vena contracta). Om strålens utloppsarea är A j gäller för skarpkantade hål: A j /A h = C c 0.61, där C c 1 är den s.k. kontraktionskoefficienten, se Fig Massflöde: ṁ = ρa j V = ρc c A h V = ρc c A h gh Strålens area efter utloppet kommer att minska, A 3 = A j / 1 + H/h, när strålen blir tillräckligt smal bildas droppar. Kap. 4.. (Ch. 1-) Strömningslära C. Norberg, LTH

Stor behållare, litet hål (area A h ) vätskehöjden h konstant och ytans hastighet försumbar, V 1 = 0. Försumma tryckskillnaden i omgivande luft (ρ ρ air ).

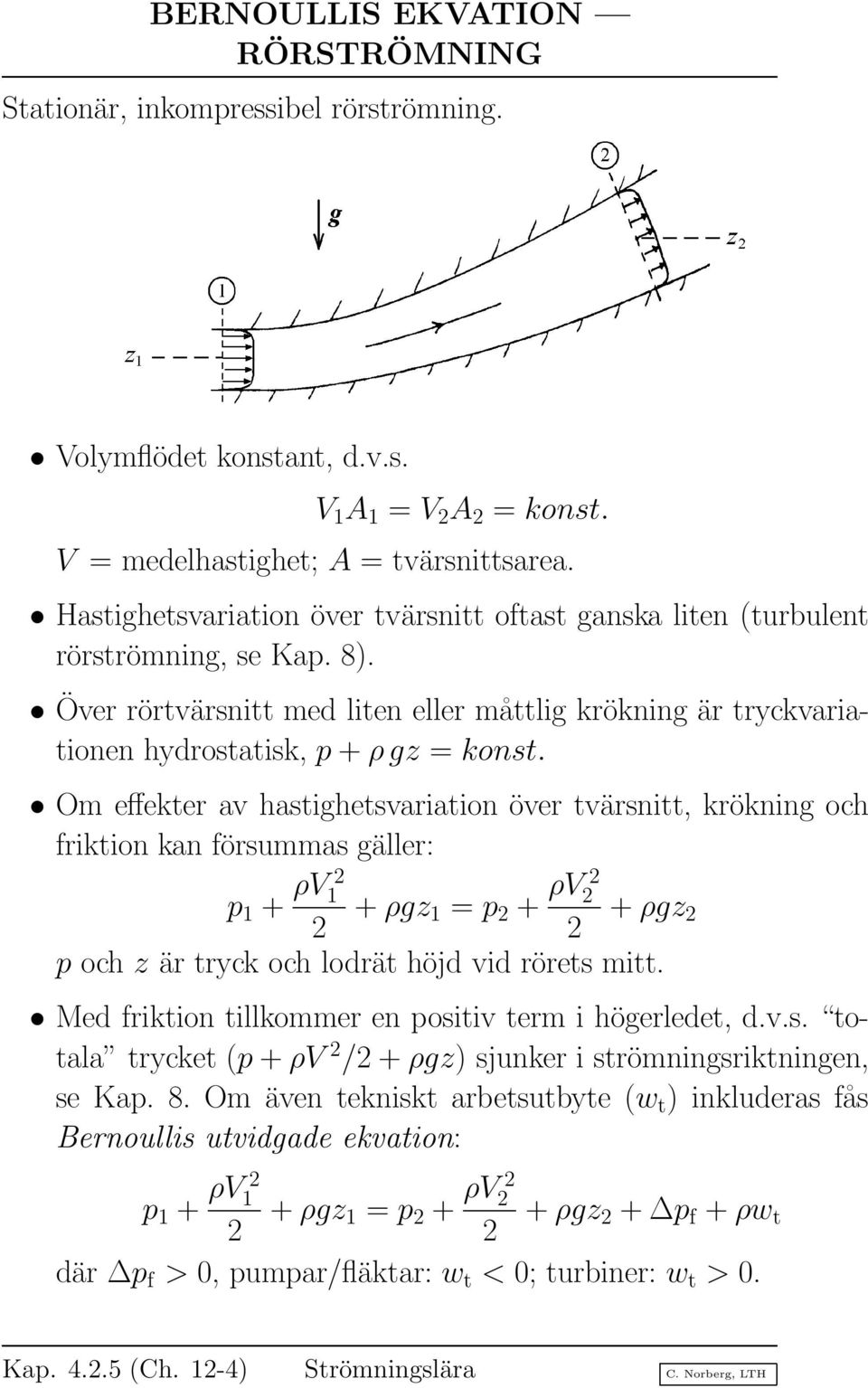

4 BERNOULLIS EKVATION RÖRSTRÖMNING Stationär, inkompressibel rörströmning. Volymflödet konstant, d.v.s. V 1 A 1 = V A = konst. V = medelhastighet; A = tvärsnittsarea. Hastighetsvariation över tvärsnitt oftast ganska liten (turbulent rörströmning, se Kap. 8). Över rörtvärsnitt med liten eller måttlig krökning är tryckvariationen hydrostatisk, p + ρ gz = konst. Om effekter av hastighetsvariation över tvärsnitt, krökning och friktion kan försummas gäller: p 1 + ρv 1 + ρgz 1 = p + ρv + ρgz p och z är tryck och lodrät höjd vid rörets mitt. Med friktion tillkommer en positiv term i högerledet, d.v.s. totala trycket (p + ρv / + ρgz) sjunker i strömningsriktningen, se Kap. 8. Om även tekniskt arbetsutbyte (w t ) inkluderas fås Bernoullis utvidgade ekvation: p 1 + ρv 1 + ρgz 1 = p + ρv + ρgz + p f + ρw t där p f > 0, pumpar/fläktar: w t < 0; turbiner: w t > 0. Kap (Ch. 1-4) Strömningslära C. Norberg, LTH

Om effekter av hastighetsvariation över tvärsnitt, krökning och friktion kan försummas gäller: p 1 + ρv 1 + ρgz 1 = p + ρv + ρgz p och z är tryck och lodrät höjd vid rörets mitt.

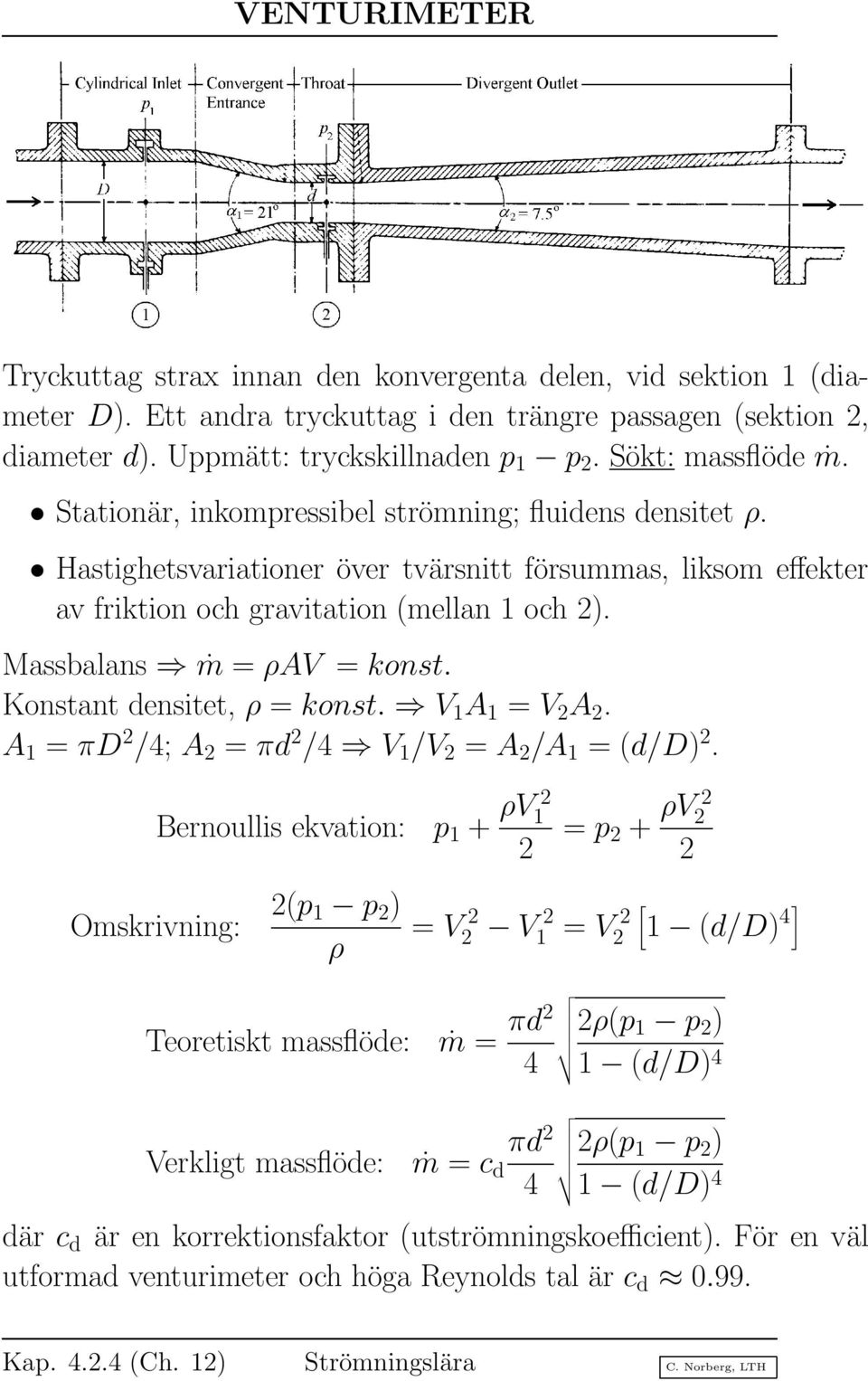

5 VENTURIMETER Tryckuttag strax innan den konvergenta delen, vid sektion 1 (diameter D). Ett andra tryckuttag i den trängre passagen (sektion, diameter d). Uppmätt: tryckskillnaden p 1 p. Sökt: massflöde ṁ. Stationär, inkompressibel strömning; fluidens densitet ρ. Hastighetsvariationer över tvärsnitt försummas, liksom effekter av friktion och gravitation (mellan 1 och ). Massbalans ṁ = ρav = konst. Konstant densitet, ρ = konst. V 1 A 1 = V A. A 1 = πd /4; A = πd /4 V 1 /V = A /A 1 = (d/d). Omskrivning: Bernoullis ekvation: p 1 + ρv 1 (p 1 p ) ρ = p + ρv = V V 1 = V [ 1 (d/d) 4 ] Teoretiskt massflöde: ṁ = πd 4 ρ(p 1 p ) 1 (d/d) 4 Verkligt massflöde: ṁ = c d πd 4 ρ(p 1 p ) 1 (d/d) 4 där c d är en korrektionsfaktor (utströmningskoefficient). För en väl utformad venturimeter och höga Reynolds tal är c d Kap (Ch. 1) Strömningslära C. Norberg, LTH

Massbalans ṁ = ρav = konst. Konstant densitet, ρ = konst. V 1 A 1 = V A. A 1 = πd /4; A = πd /4 V 1 /V = A /A 1 = (d/d).
