TILLÄGGSMANUAL 11/2006. Optimering Dataöverföring Kontrollmätning

Transkript

1 Optimering Dataöverföring Kontrollmätning

2

3 INNEHÅLL: 1 OPTIMERING Värdeaptering Inställningar Prislista Ändring av prislista Exempel på programmering av prismatris Begränsningar för vissa dimenstioner Fördelningsaptering Begränsning Kvalitet Avverkningsområde DATAÖVERFÖRING APT-fil Laddning av APT-fil Kopiera en APT-fil från ett avverkningsområde till ett annat Spara apt-fil till minneskortet Felmeddelanden: Radering av APT fil Min/max toppdiametrar i apt-fil Tillåtna ändringar Lagra PRD-fil till minneskort DATAÖVERFÖRING APT-filer Ladda en APT-fil från PC till motomit Använda samma APT-fil på två avverkningsområden Ladda en modifierad APT-fil till ett annat avverkningsområde Starta på nytt avverkningsområde med samma apteringsfil Andra funktioner Felmeddelanden, PRD PRI PRI (NON-Cumulative) PRI Cumulative PRI exempel PRI felmeddelanden STM Kontrollmätning med dataklave Inställningar Grundinställningar för dataklaven...31 Sida 1

4 5.1.2 Mapper och filnamnen på PC Inställningar för utslumpning Rutin vid klavning Slumpvis valda kontrollstam Förkastning av utslumpad stammen Manuelt av föraren vald stam Hantering av kalibreringsdata och analysering av resultaten Diameter Längd...40 Sida 2

5 1 OPTIMERING 1.1 Värdeaptering Med optimering avses att en stam automatiskt upparbetas till de sortiment och apteringsmått som ger högsta värdet totalt. Automatisk aptering är baserad på stamprofilprognosen. har en adaptiv stamprofil, d.v.s. datorn lär sig formen på träd med olika dimensioner. För att kalkylera och optimera värdet, måste veta värdet på virket i de befintliga längd och diameterklasserna, detta görs med hjälp av prismatriser. Ren värdeaptering försöker att uppnå det högsta virkesvärdet för den aktuella stammen. Om man istället önskar att nå en viss fördelning mellan olika dimensioner är det möjligt att använda en fördelningsmatris i kombination med prismatrisen. Fördelningsmatrisen måste vara anpassad för det aktuella objektet.. Värdeaptering kan även användas i kombination med kvalitetsklasser. Automatisk aptering låter föraren koncentrera sig på kvalitet saker när optimerar. Värdeaptering görs också för att aptera massaved, även om alla massalängder har samma kubikpris, då grundas optimeringen på den största volymen som man kan få från stammen. Föraren har alltid möjlighet att avbryta den automatiska apteringen och mata manuellt. Sida 3

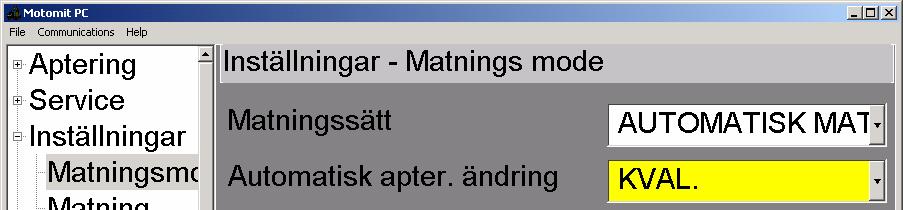

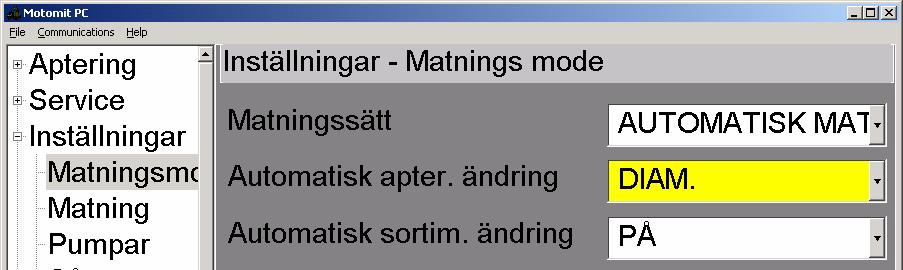

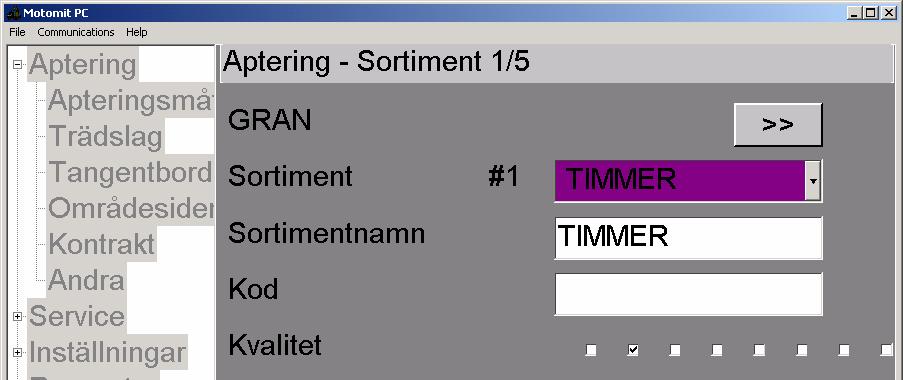

6 1.1.1 Inställningar Värdeaptering aktiveras i menyn > Matningsmode... Automatisk apter. ändring. DIAM = Värdeaptering INTE i bruk. Ange Apt. första mått i menyn > Aptering > Trädslag > Apt. första mått väljas automatiskt som första bit på ny stam. VÄRDE= Värdeaptering i bruk. Sortiment och apteringslängd väljs i enlighet med prislistan och stamprognosen. KVAL. = Som VÄRDE men i kombination med kvalitetsklasser. Föraren anger kvalitetsbyten vid upparbetning av stammen. Alla följande parametrar kan läsas från APT-fil som är gjord enligt StanForD standard. > Aptering > Apteringsmått... Sortiment 1/5 Kvalitet Apteringsprogrammet kan hantera 8 kvaliteter per trädslag. Man kombinerar pris- och fördelningsmatriser till kvalitetknappar. Här anger man kvalitetsdefinitionen för det aktuella sortimentet, alltså i vikla kvaliteter detta sortiment är tillåtet. I programversion E används ej kvalitetsangivelser, där finns endast en kryssruta som anger om sortimetet är bruk eller ej. OBS! Om alla kvalitetskryss tas bort kan sortimentet ej användas, varken automatiskt eller manuellt. Ett annat sätt att inaktivera ett sortiment är att ange Apteringsvillkor = Aldrig. Se nästa sida. Sida 4

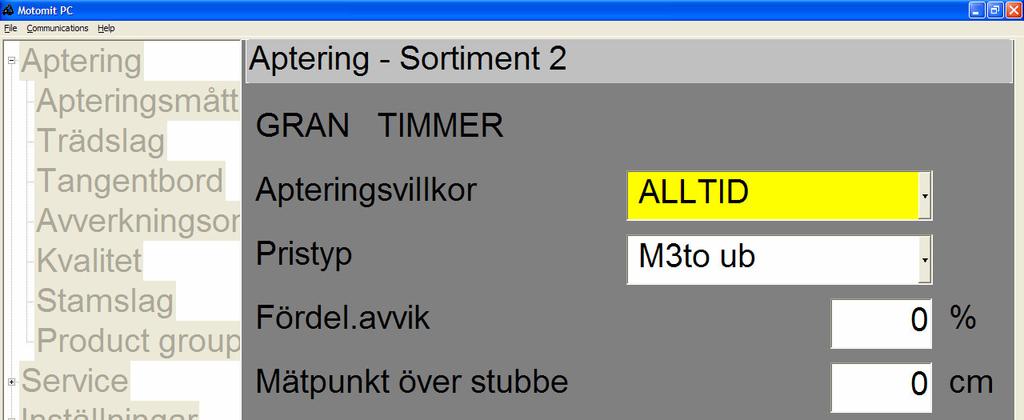

7 Apteringsvillkor Apteringsvillkor används bara vid värde/kvalitetsaptering. De gör det lättare att hålla isär timmer av olika kvalitet. De tillgängliga produkttyperna kan begränsas med följande apteringsvillkor: ALLTID, NEJ, ROT eller INTE ROT Pristyp Pristyp för den aktuella prismatrisen. Exempel: Pristyp M3s ub, volymen beräknas som den verkliga volymen av en stock med skivor på 10 cm längd. Diametern är genomsnittsdiametern för varje 10 cm skiva (under bark). Fördelningsavvikelse Detta värde sätter begränsar hur mycket värdet i prognosen får avvika från det optimala värdet. Ju högre värdet är desto större blir fördelningsmatrisens inverkan. 0 = fördelningsmatrisen har ingen inverkan på den värdebaserade optimeringen. Mätpunkt över stubbe Anger vid vilken längd eventuell min och maxdiameter för sortimentet skall kontrolleras. Normalvärde är 0, dvs min och maxdiameter kontrolleras vid fällning. På vissa sortiment t.ex. stolp, förekommer det att man har en tillåten min och maxdiameter vid en viss längd, denna inställning anger då vid vilken längd diametern ska kontrolleras. Sida 5

8 > Aptering > Avverkningsområde... Andra Prognoslängd Optimering kan göras på den stock som upparbetas samt följande två stockar. beräknar stamens profil med hjälp av den adaptiva stambanken. Prognoslängd är den längd som används vid optimeringen, d.v.s. datorn räknar på samtliga tillåtna kombinationer av stockar som ryms inom prognoslängden, för att kunna ta ut mesta möjliga värde ur stammen. Rekommenderat värde är cm, d.v.s. 2-3 stockar tas med i beräkningen. En ny prognos görs efter varje kap. Inmätt längd före prognos Första prognosen görs vid fällning av trädet. När stammen matats ut den sträcka som är inställd för Inmätt längd före prognos, görs en ny prognos. Denna prognos blir noggrannare eftersom datorn har fått in mera längd och diameterinformation. Denna inställning måste vara kortare än den kortaste längd som ska apteras. Om ex.vis 300 cm är kortaste längd bör Inmätt längd före prognos anges till max. 200 cm. Prognostolerans upp / ned Denna inställning anger tillåten avvikelse mellan prognoserad och verklig diameter, är avvikelsen större än den inställda prognostoleransen görs en ny prognos. Detta görs även efter varje kap, för att få en så bra prognos som möjligt. Ställ EJ detta värde på noll. Värden på,2 mm upp / 2 mm ned fungerar bra i de flesta fall. Fördelningstyp Anger typ av fördelningsaptering. Styckandel inom diaklass (100%) (rekommenderad) Önskad längdfördelning angiven som 100% per diameterklass utgående från kapat antal bitar. Styckandel (promille) Önskad fördelning utgående från kapat antal bitar. Matrisens summa bör ligga så när 1000 som möjligt. Sida 6

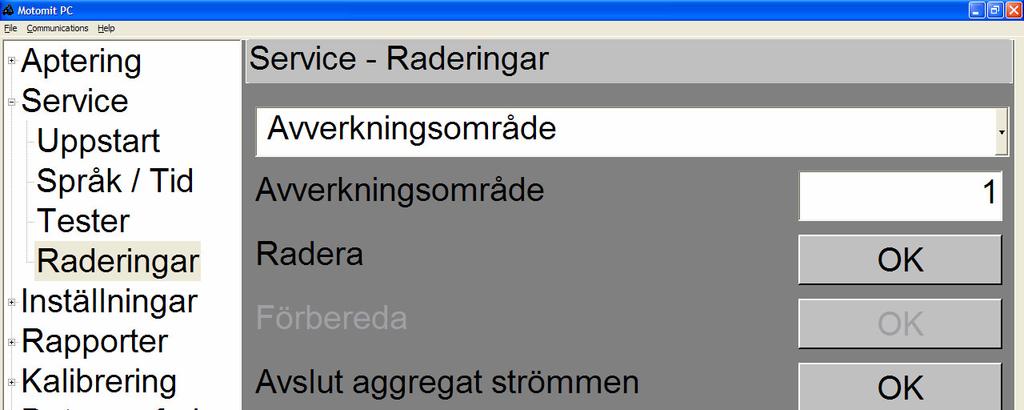

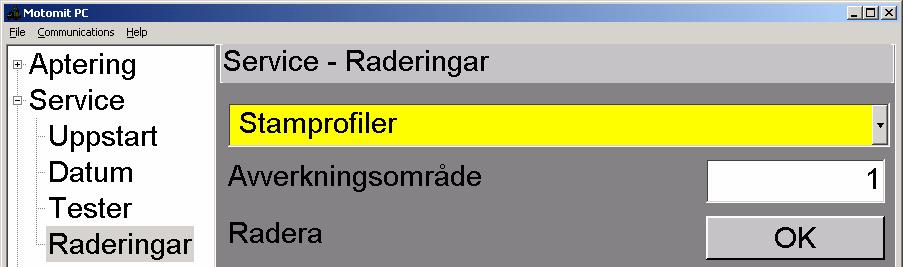

9 Radering av stamprofiler Radering av stamprofiler kan göras i menyn > Service > Raderingar. Detta återställer stamprofilbankerna för alla trädslag till fabriksvärden. Det rekommenderas att utföra denna åtgärd om man påbörjar ett objekt där stamprofilerna skiljer sig markant från föregående objekt. Sida 7

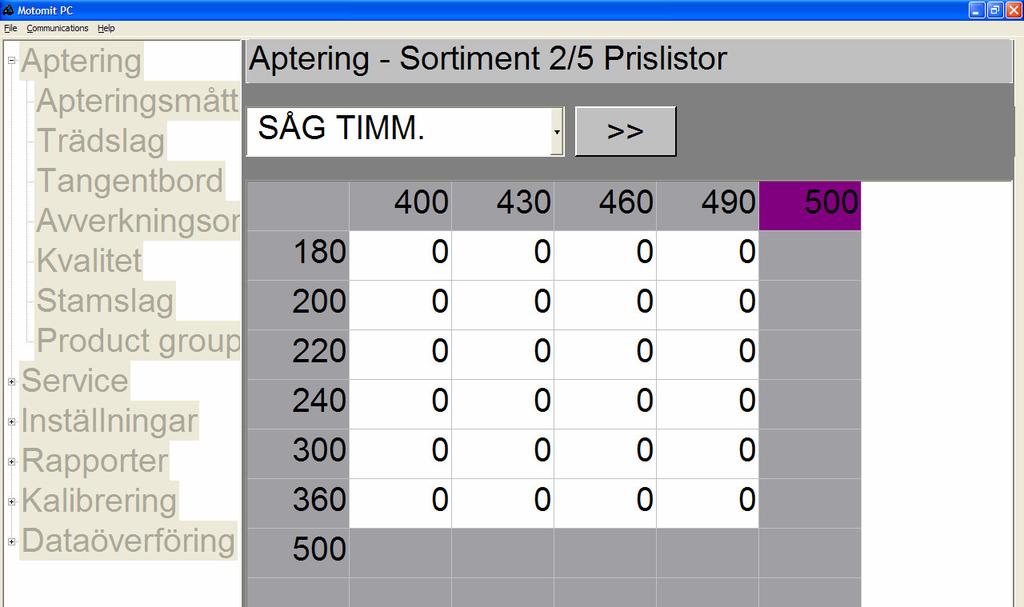

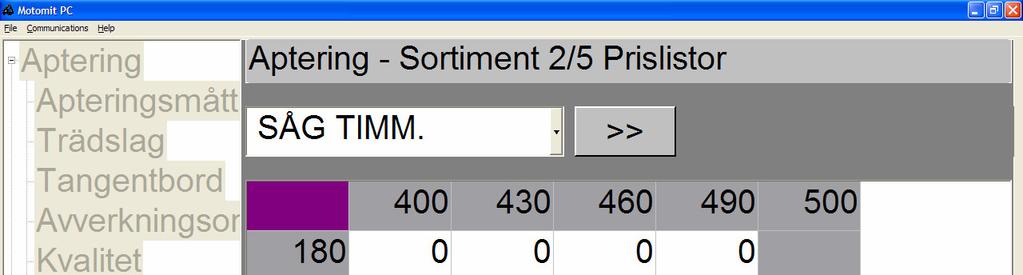

10 1.1.2 Prislista För att kunna göra en optimering av stammen måste veta värdet på virket i de förekommande längd och diameterklasserna. Detta görs med hjälp av prismatriser som innehåler relativa värden för varje längd och diameterklass i de sortiment som ingår i apteringsinstruktionen. Enkelt exempel på prissättning av olika sortiment STOLP 400 kr 4. Klentimmer 160 kr 1. Stamblock 300 kr 5. MASSA 80 kr 2. Kvaitet kr 3. Kvalitet kr Exempel på en prismatris; Längd 370 samtliga diam.klasser samt längd 340 diameterklasser kan endast väljas manuellt Längd 340 med diameter 180 och större är förbjudna dimensioner Längd 400 och 550 är mindre önskade apteringsmått Längd 490 är önskat apteringsmått Sida 8

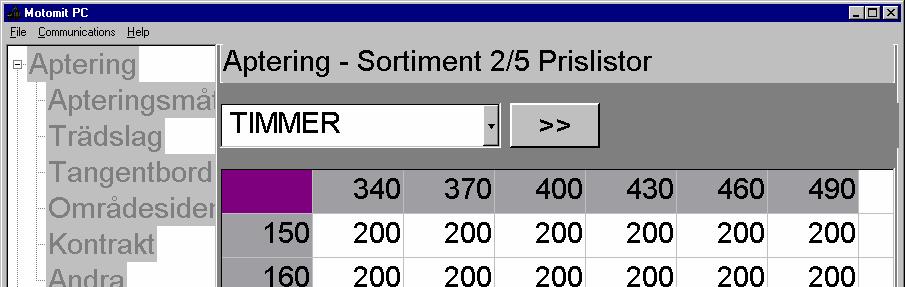

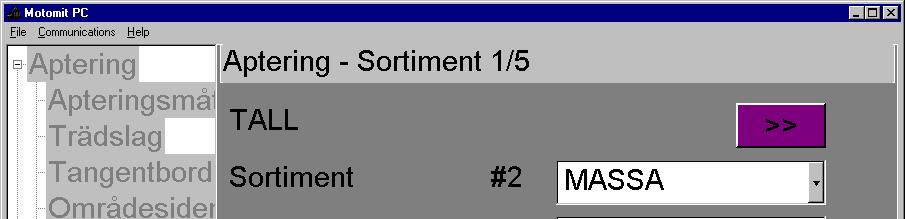

11 1.1.3 Ändring av prislista Välj det Sortiment som ska ändras, tryck ENTER Flytta markören till Nästa fönster, tryck ENTER Man kan ändra tabellens värden ett åt gången, eller också kan man välja ett område där ändringar skall göras. Detta sker i ett fönster som öppnas när man ställer markören i tabellens övre vänstra hörn och trycker på ENTER. Apteringsmått / Diam Nedre och övre gränser för de längder och diametrar vars pris skall ändras. I detta fall längder i intervallet >= 370 och <= 430 cm och diametrar i intervallet >= 160 och <= 280 mm. Värdena behöver inte vara exakta apteringsmått: en nedre gräns om 372 gäller inte längden 370, men däremot alla längder från 372 upp till den övre gränsen. Bara om värde > 0 KRYSS = nollpris förblir noll INGET KRYSS = förändringen gäller också nollpris Exempel: Du vill höja priset på GRANTIMMER med 20, utom nollpriser som skall förbli noll. Ställ in intervall för Apteringsmått och Diameter vilka som omspänner hela tabellen i editeringsfönstret. Markera Bara om värde > 0, ge Värde 20 och tryck på Öka OK. Sida 9

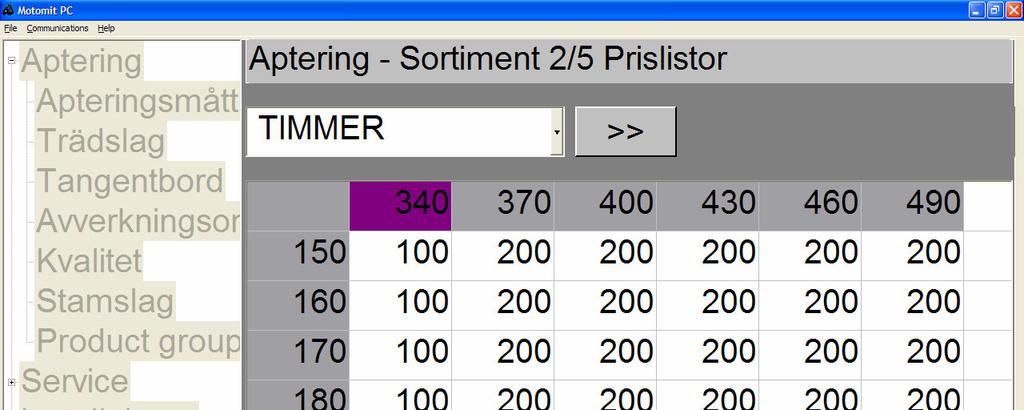

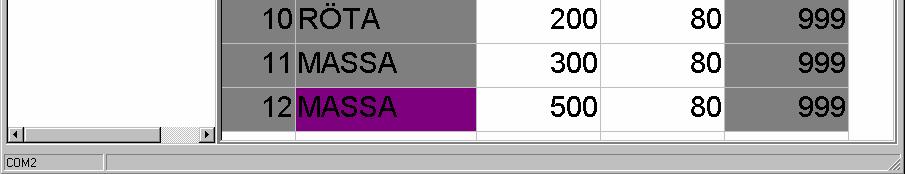

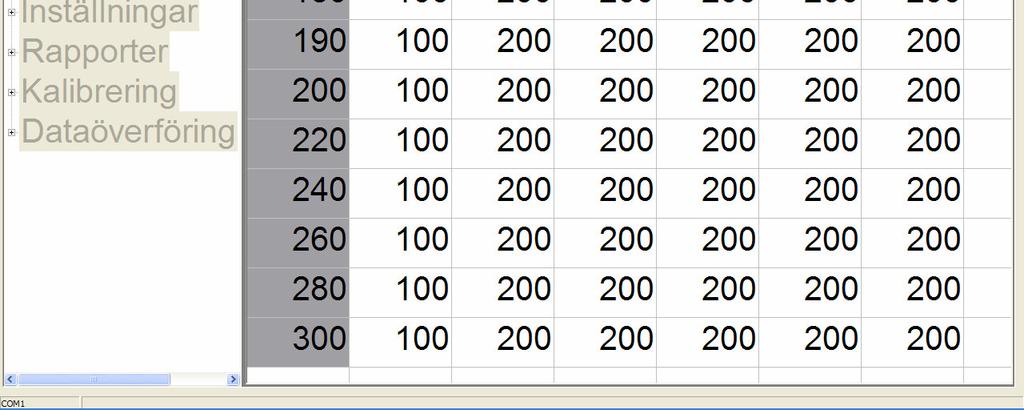

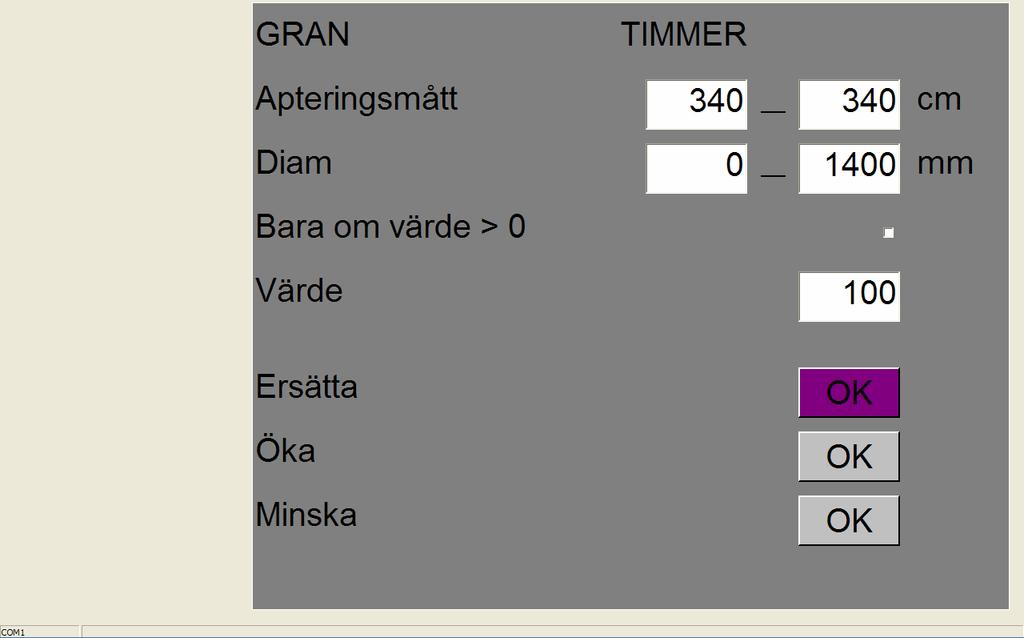

12 Exempel. Ange 100 som pris för apteringsmått TIMMER 340 Om man ställer markören på ett apteringsmått och trycker ENTER, öppnas ett fönster där värdet kan ändras. Ställ in gränser för diametern som i figuren, så genomförs ändringen i alla diameterklasser för det valda apteringsmåttet. Ange värde 100. Flytta markören till Ersätta OK, tryck ENTER Ändring utförd. Sida 10

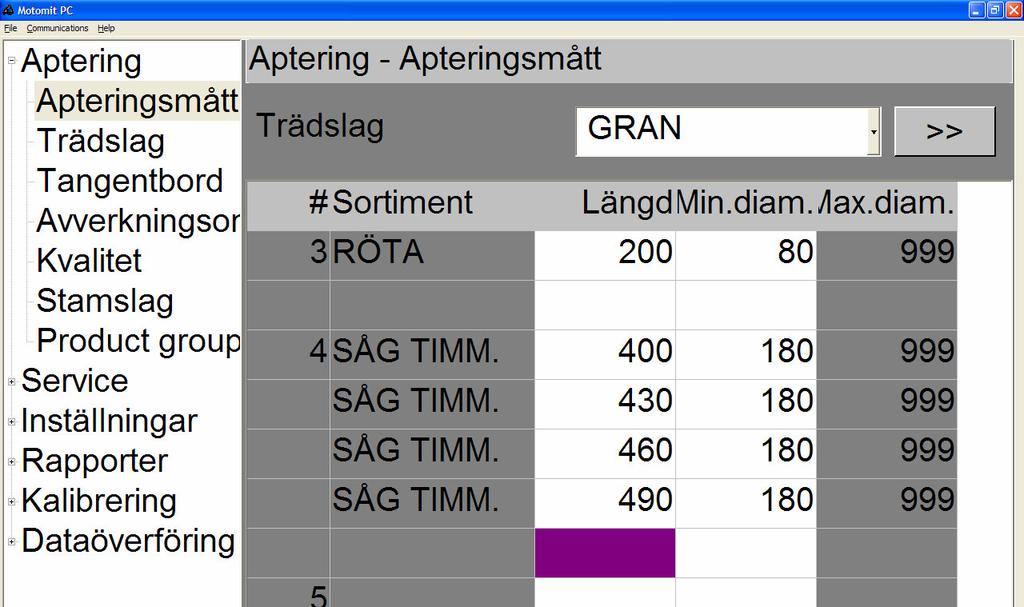

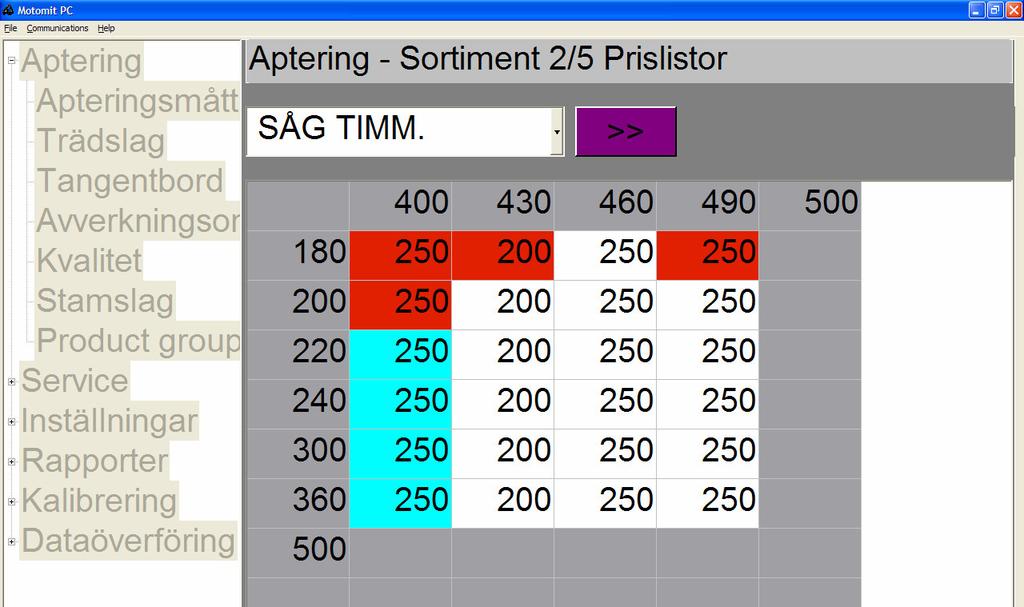

13 1.1.4 Exempel på programmering av prismatris 1. Programmera önskade apterigsmått, ange önskade min.diametrar. 2. Ange önskade diameterklasser, ange max.längd 3. Ange ett grundpris för samtliga längd/diameterklasser: - Ställ markören i matrisens övre vänstra hörn och tryck ENTER. - Ange önskat värde, i detta ex. 250, tryck ENTER. - Flytta markören till Ersätta och tryck ENTER. Samtliga längd/diameterklasser har nu fått värdet 250. Sida 11

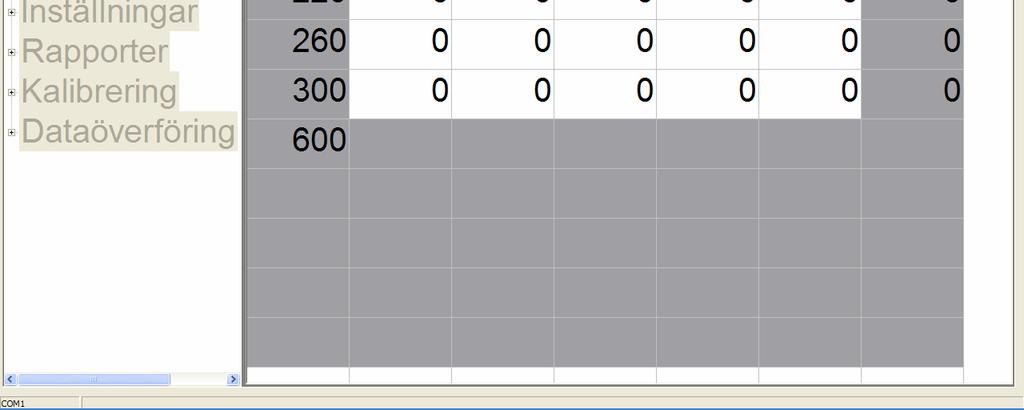

14 4. Ange lägre värde för apteringsmååttt som är minde önskade, t.ex : grundpris -20 %. 5. Flytta framåt till matrisen 5/5 Begränsningsmatris. Ange värdet -1 för de dimensioner som är förbjudna. Ange värdet -3 för de dimensioner som endast ska kunna väljas manuellt. De markerade cellerna kommer även att visas i prismatris och fördelningsmatris Begränsningar för vissa dimenstioner Negativa värden i begränsningsmatrisen används tör att ange vilken typ av begränsning som gäller för längd/diameterklasser. OBS! Även om man anger nollpris för en viss längd/diameterklass men inget värde i begränsningsmatrisen, så är det fortfarande möjligt att välja den längd/diameterklassen med t.ex. knapparna UPP/NED. 1 = Förbjuden. Röd. 2 = Manuellval ej möjligt. Enbart automatisk aptering. Gul. 3 = Endast manuellval. Apteras ej automatiskt. Blå. Sida 12

15 1.2 Fördelningsaptering Ren värdeaptering används för att få ut mesta möjliga värde ur stammen. Om man önskar att nå en viss fördelning mellan olika dimensioner kan man använda sig av fördelningsaptering. Detta görs genom att använda en fördelningsmatris i kombination med en prismatris. Fördelningsmatrisens inverkan kan kontrolleras med en inställning som hittas i menyn: > Aptering > Apteringsmått > Sortiment 2 > Fördelningsavvikelse - denna inställning anger hur stor värdeförlust som accepteras för att uppfylla fördelningsönskemålet. För att kunna använda fördelningsaptering måste inställningen Automatisk apteringsändring vara inställd på VÄRDE eller KVALITET. (Meny > Inställningar > Matningsmode) Matriser måste vara gjorda för att passa de aktuella avverkningsområdena. När fördelningsmatriser används, skapa prismatris så att alla dimensioner har nästan samma baspris. Bara förbjudna och mindre önskade dimensioner har olika värden. Exempel på fördelningsmatris. Styckandel inom diaklass(100%) Summa Sida 13

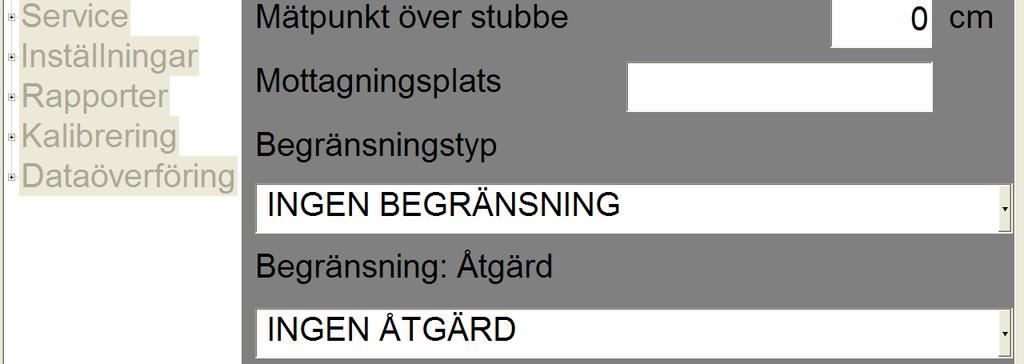

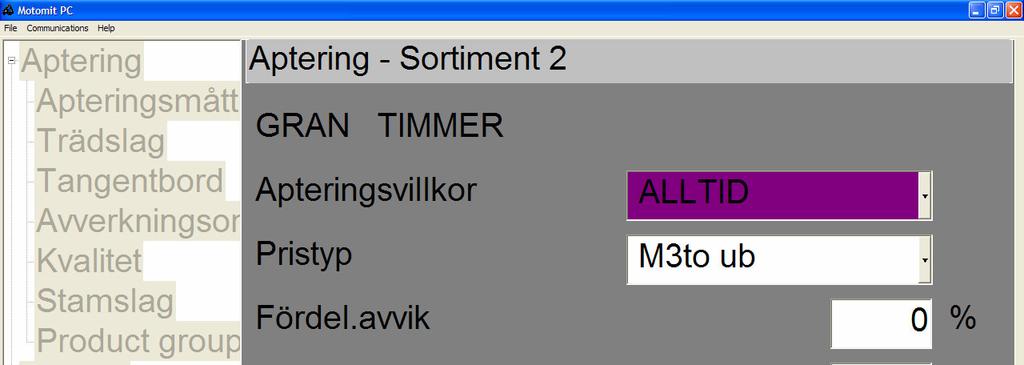

16 1.3 Begränsning Inställningar och matrisvärden kan ändras även om avverkningen påbörjats. Inställningarna för begränsning finns i meny Aptering Sortiment 2 och begränsningsmatrisen ligger i menyn Aptering Sortiment 5/5 Begränsning. Begränsningstyp Exempel med ovanstående matris: TOTALT ST Tillåtet att göra 20 styck GRAN TIMMER. Begränsningen gäller hela sortimentet, oavsett längd/diameterklass. Det är tillräckligt att ange önskat värde i en av cellerna. TOTALT m3 Tillåtet att göra 20 m3 GRAN TIMMER. Begränsningen gäller hela sortimentet, oavsett längd/diameterklass., Det är tillräckligt att ange önskat värde i en av cellerna. STYCK INOM DIAM. KLASS Tillåtet att göra 20 st GRAN TIMMER med toppdiameter mm. Det är tillräckligt att ange begränsningsvärde för en av längderna i den diameterklass som ska begränsas. Sida 14

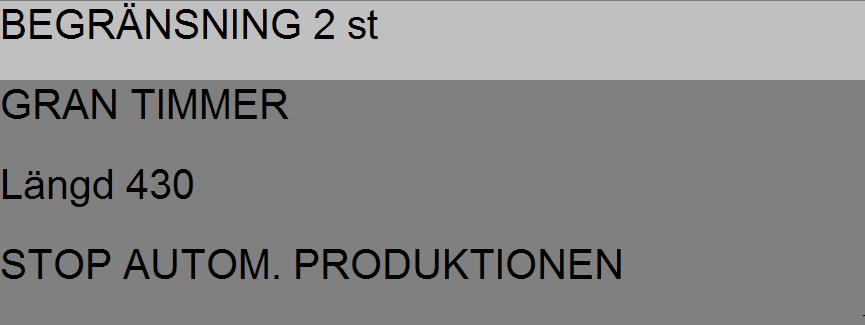

17 m3 INOM DIAM. CLASS Tillåtet att göra 20 m3 GRAN TIMMER med toppdiameter mm. Det är tillräckligt att ange begränsningsvärde för en av längderna i den diameterklass som ska begränsas. STYCK INOM LÄNGDKLASS Tillåtet att göra 20 st GRAN TIMMER med längd 430 cm. Det är tillräckligt att ange begränsningsvärde i den lägsta diameterklassen. STYCK ENSKILDA DIMENSIONER Tillåtet att göra 20 st GRAN TIMMER med längd 430 cm och toppdiameter mm. m3 ENSKILDA DIMENSIONER Tillåtet att göra 20 m3t GRAN TIMMER med längd 430 cm och toppdiameter mm. Åtgärd när angivet begränsningsvärde uppnåtts INGEN ÅTGÄRD Angivet värde i begränsningsmatrisen har ingen betydelse. STOPPA AUTO. PRODUKTION Matrisen används endast vid manuellval, ej automatik. STOPPA ALL PRODUKTION Matrisen kan ej väljas, varken automatiskt eller manuellt. När angiven begränsning har uppnåtts visas ett meddelande på skärmen. Exempel: Kvittera med ENTER eller ESC. OBS! Funktionerna ENTER och ESC kan fås på de programmerbara knapparna. Sida 15

18 1.4 Kvalitet Kvalitetsaptering kan användas i kombination med värdeaptering. För varje sortiment anges då i vilken/vilka kvaliteter det aktuella sortimentet är tillåtet. Kvalitetsaptering aktiveras i menyn: > Inställningar > Matningsmode... Automatisk apterings ändring = KVAL. Start kvalitet Den kvalitet som används när en ny stam skall kapas ifall Kvalitetsaptering är vald. Start kvalitet väljs i menyn > Aptering > Trädslag. När föraren trycker på en kvalitetsknapp, apterar datorn likadant som vid Värdeaptering men inkluderar endast de sortiment som är tillåtna i den valda kvaliteten. Exempel: kvalitetsinställningar för TALL Sortiment Grundpris Diameter KV1 Kv2 KV3 KV4 KV5 KV6 KV7 KV8 TIMMER X KLENTIMMER X X MASSA X X X RÖTA X Om startkvalitet är angiven till KV1, är alla sortiment tillåtna utom RÖTA. Om stammen inte uppfyller kraven för TIMMER, välj då KV2 eller KV3. Vid val av KV2 kan datorn aptera KLENTIMMER och MASSA, vid val av KV kan datorn endast aptera MASSA och vid val av KV4 kan endast RÖTA apteras. Om majoriteten av träden i beståndet inte uppfyller kraven för TIMMER, bör startkvalitetet anges till KV2 eller KV3. Om startkvalitet anges till KV3 kommer datorn att aptera endast MASSA. En fördel med att använda kvalitetsknappar är att optimeringen inte avbryts, stammen kommer fortfarande att delas upp för att få högsta värdeutbytet. Det är naturligtvis också möjligt att aptera med längdvalsknappar om så önskas. Sida 16

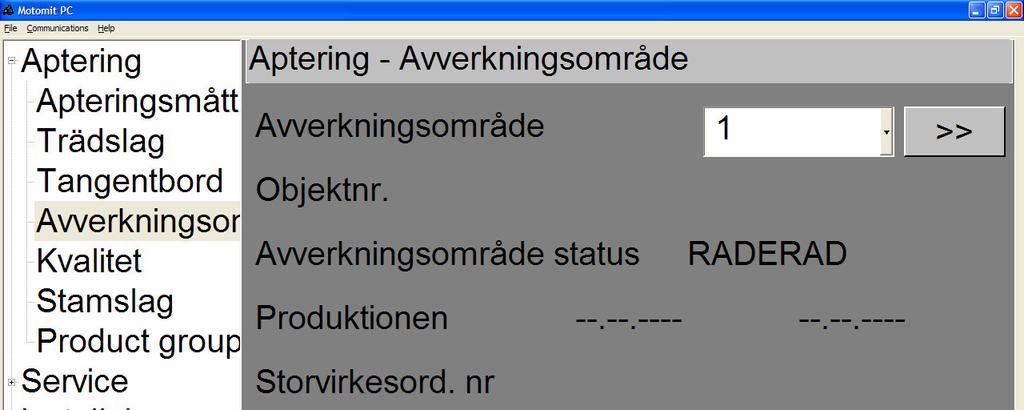

19 2 Avverkningsområde Välj meny Aptering Avverkningsområde Här anges vilket avverkningsområde, 1-4, som skall vara aktivt. I detta fönster kan man även se information om det aktiva avverkningsområdet.: Genom att aktivera den övre >> knappen kommer man till menyer där man kan ange information om avverkningsområdet, t.ex. objektnummer, delobjektnummer, avtalsnummer, virkesordernummer, inköpare, säljare etc. I den sista menyn kan man ange parametrar för apteringen. Vidare visas status för det aktiva avverkningsområdet: PÅBÖRJAD; Avverkningsområdet är påbörjat men ej avslutat AVSLUTAD; Man har sparat en PRD-fil och svarat JA på frågan Avverkningsområde färdigt?. RADERAD; Avverkningsområdet är raderat. Genom att aktivera den nedre >> knappen kommer man till en meny där man kan byta/ladda apteringsfil. Fältet nedanför knappen visar ytterligare information om apteringsfilen. I driftläge kan man byta aktivt avverkningsområde med de programmerbara knapparna MB+ och MB, detta indikeras med meddelandet OMRÅDE BYTT på driftskärmen. Om man försöker att byta avverkningsområde innan stammen är avslutad, visas meddelandet STAMMEN EJ FÄRDIG!. Tilta upp för att avlsuta stammen. När ett nytt avverkningsområde påbörjas kan man välja att ladda in en ny apteringsfil eller kopiera den apteringsfil som användes för föregående avverkningsområde. Om man väljer det senare döper datorn själv om apteringsfilen, man har även möjlighet att ange namnet på filen. Sida 17

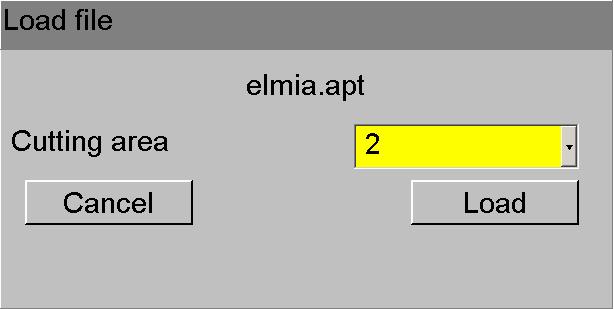

20 3 DATAÖVERFÖRING Minneskort används huvudsakligen med, men kan också användas med. Minneskortet är av typen Compact Flash, med PCMCIA adapter. Kortet skall sättas in i datorn när den är igång och i driftläge. Tilta upp för att avsluta stammen innan någon dataöverföring görs mellan dator och minneskort. Använd ej skandinaviska tecken i filnamnen. Filer som kan överföras mellan dator och minneskort: APT Apteringsinstruktion. Filen innehåller informationen om apteringsmått, prismatriser, fördelningsmatriser, min och max diametrar, kapfönster, färgmärkning, etc. PRD Produktionsinformation av avverkat område. lektroniskt mätningsintyg och timmerlista. STM Mätdata för enskilda stammar, längd- och diametervärden. DRF Driftsuppföljning. MAS Maskinvariabler, kalibreringar. DUMP Binär fil avsedd enbart för programutvecklare Vilka filtyper som kan överföras beror på programversion. MAS laddning / lagring egenskap finns i varje program version. 3.1 APT-fil Laddning av APT-fil 1. Sätt i minneskortet i datorn. 2. Välj meny > Dataöverföring > Laddning. 3. Välj önskad fil och tryck ENTER 4. Välj det avverkningsområde som ska använda den valda apt-filen. Alternativt kan man välja att ladda in apt-filen till datorns internminne som har plats för en apt-fil. 5. Tryck LADDA, överföringen startar och efter några sekunder visas ett meddelande att överföringen är klar. Sida 18

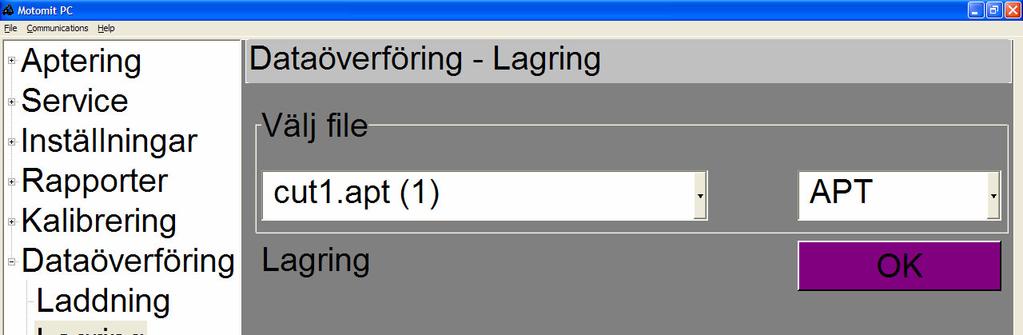

21 3.1.2 Kopiera en APT-fil från ett avverkningsområde till ett annat Exampel: FORESTC.APT används för avverkningsområde 1 och du vill använda den filen även för avverkningsområde 2. OBS: Om status för avverkningsområde 2 är RADERAD och ingen apt-fil finns laddad för det avverkningsområdet, behöver man bara byta från område 1 till 2. Datorn kopierar då apteringsinformationen från område 1 till 2. Information om avverkningsområdet kopieras ej. Om en apt-fil redan finns laddad för avverkningsområde 2, förfar enligt nedan: 1. Välj meny Aptering - Apteringsmått. 2. Ändra avverkningsområde från 1 till Öppna nästa fönster genom att trycka >> 4. Flytta markören till fältet Apteringsinformation, tryck ENT, använd UPP/NED för att välja FORESTC.APT. Tryck ENT. 5. Välj LADDA och tryck ENT. Datorn kopierar filen FORESTC.APT och ger den ett nytt namn. Man kan ändra det föreslagna namnet om så önskas. Om nytt namn anges ska man inte ange filtillägget.apt Spara apt-fil till minneskortet 1. Välj meny Dataöverföring - Lagring. 2. Välj den fil som ska sparas till kortet, välj OK och tryck ENT. Man behöver inte byta avverknigsområde för att spara en apt-fil ill kortet. Sida 19

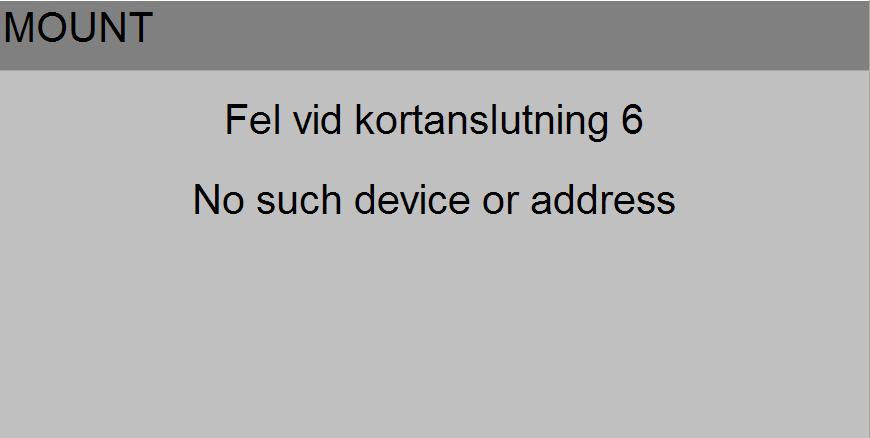

22 3.1.4 Felmeddelanden: Vid laddning av apt-fil från kort: Filen har redan laddats Visas om en apt-fil med samma namn redan har laddats till datorn. Minnet fullt, filen kan ej laddas Visas om apt-filer är laddade till samtliga avverkningsområden samt datorns bibliotek för apt-fil. Radera ett avverkningsområde eller radera apt-fil i bibliotek, Service Raderingar Radera apt-fil. OBS! Det går ej att radera en apt-fil som används. Fel vid kortanslutning.. Visas om man försöker ladda/lagra filer utan att ha satt in minneskortet eller om kortet inte är korrekt insatt Radering av APT fil Välj meny Service - Raderingar. Normalt behöver man inte radera apt-filer. En anledning kan vara att man laddat en apt-fil till datorns bibliotek och sedan vill byta ut den mot en annan. En siffra inom parenteser efter filnamnet indikerar att filen används för ett avverkningsområde. I exemplet till vänster amvänds apt-file för område 1. När ett avverkningsområde raderas så raderas även aptfilen samt områdesinformationen. Sida 20

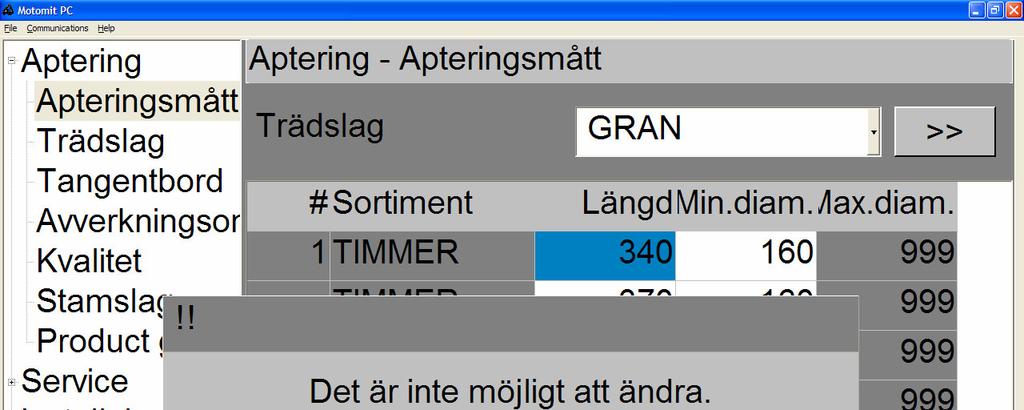

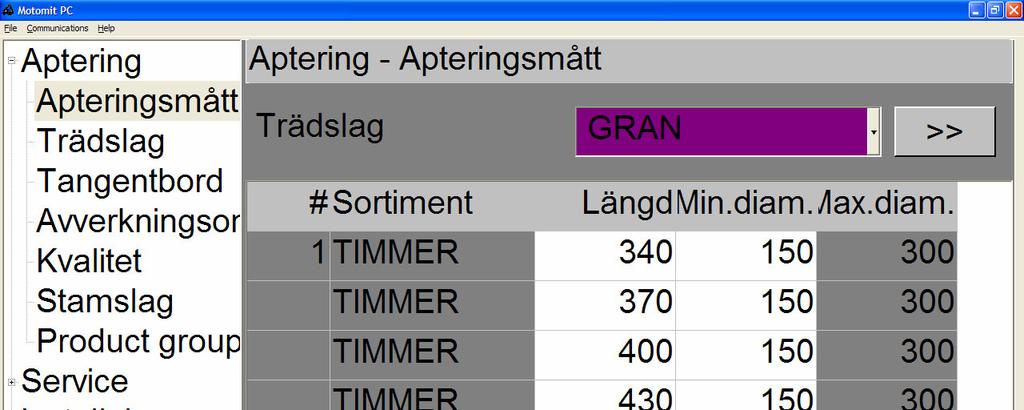

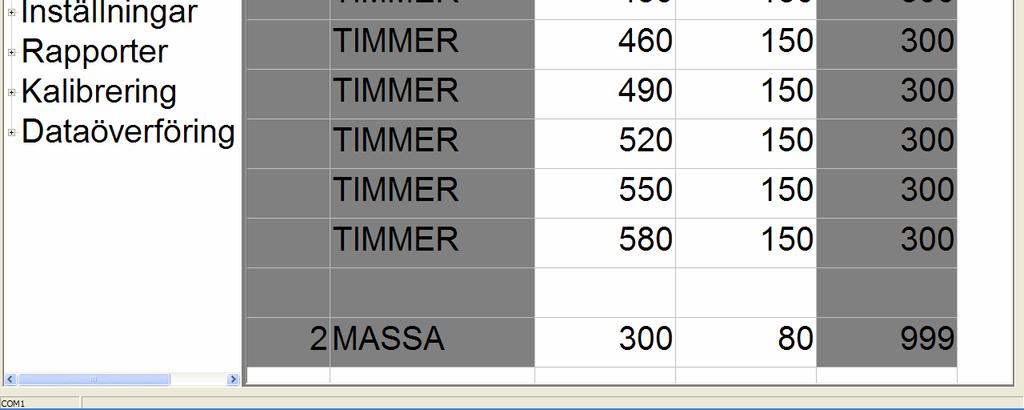

23 3.1.6 Min/max toppdiametrar i apt-fil Diametervärden kan ändras om man lagrar en apt-fil och sedan ladder in den igen. Detta beror på att man I datorn kan ange olika min-/max toppdiametrar för varje apteringsmått. I apt-filen kan man endast ha en toppdiameter per sortiment. Min. toppdiameter är den första diameterklassen och maxdiametern är den sista diameterklassen. Dessa diametervärden används för hela sortimentet när en apt-fil laddas till datorn. Det är möjligt att ändra dess värden manuellt efter att apt-filen laddats in Tillåtna ändringar Följande värden kan ändras om ett avverkningsområde redan har påbörjats: Pris, färg, fördelning, begränsning. Apteringsvillkor Fördelningsvvikelse Kvalitet För att säkerställa att längd och diametrar ligger inom tillåtna värden kan även kapfönster och min.diametrar ändras. Exempel: Längd Kapfönster kan ökas från ex.vis till Diameter Min. toppdiameter kan ökas från ex.vis 130 mm till 135 mm. Sida 21

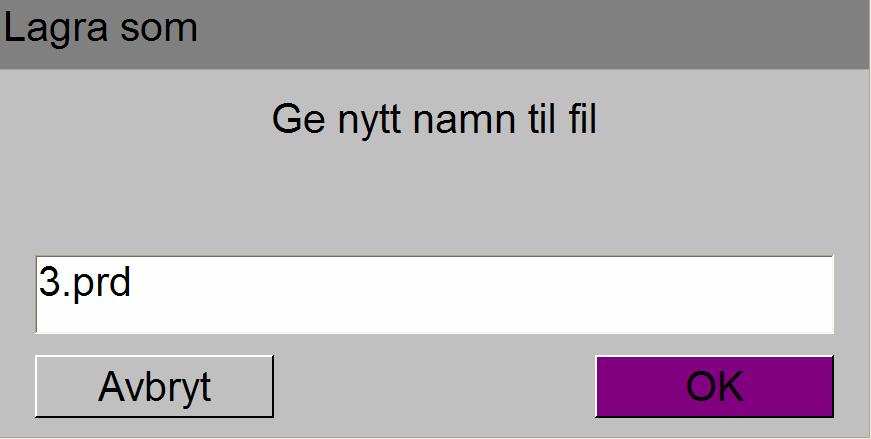

24 3.2 Lagra PRD-fil till minneskort Sätt in minneskortet i displayen (IT) eller MSTB-modulen (PC) och välj meny Dataöverföring - Lagring Man behöver inte byta avverkningsområde för att lagra en prd-fil. 1. Välj filtyp PRD. 2. Välj från vilket avverkningsområde PRD-filen ska sparas. 3. Om avverkningsområdet är färdigt, tryck ENTER, om avverkningsområdet inte är färdigt, tryck ESC. Om kortet redan innehåller en fil med samma namn, måste man ange ett nytt namn för PRD-filen. Om nytt namn ej anges kommer den gamla filen att skrivas över! Lagring av PRD-fil påverkar inte avverkningen, efter lagring kan man fortsätta att avverka som vanligt. 4. Gå tillbaka till driftskärmen och ta bort minneskortet. Sida 22

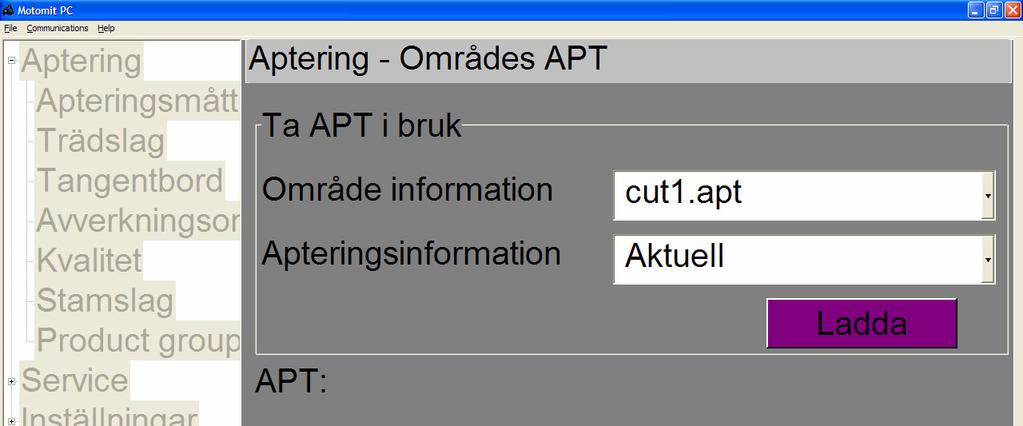

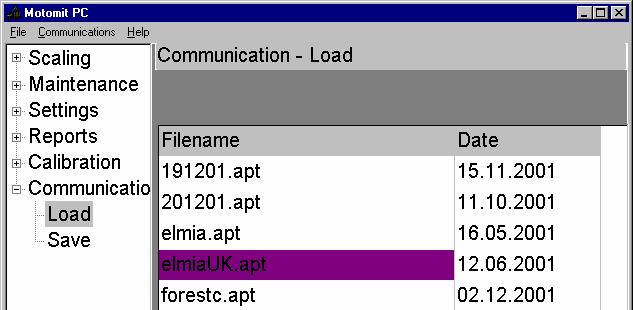

25 4 DATAÖVERFÖRING 4.1 APT-filer Ladda en APT-fil från PC till motomit Se till att det aktuella avverkningsområdet är RADERAT. 1. Välj Communications - Load. 2. Klicka på OK. Om apteringsfilen inte finns i den mapp som anges under Source folder, klicka på [ ] och ange sökväg till filen. 3. Välj önskad fil och tryck på Open. 4. Filöverföringen startar och när den är klar visas detta genom texten Status: OK 5. Tryck på Close. 6. Gå till meny > Aptering > Apteringsmått Kontrollera att rätt apteringsfil är laddad. 7. Starta avverkning. Sida 23

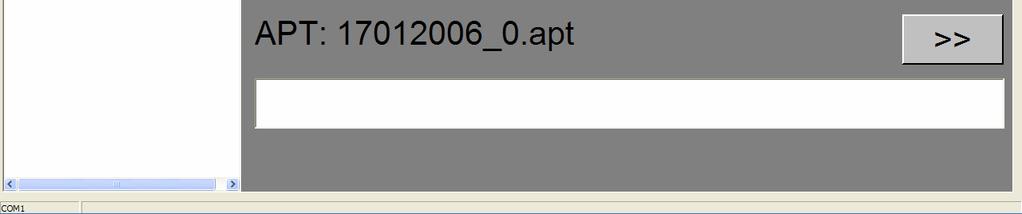

26 4.1.2 Använda samma APT-fil på två avverkningsområden Exempel: FORESTC.APT används för avverkningsområde 1 och du vill använda samma fil även för avverkningsområde Byt avverkningsområde till Ladda APT-filen FORESTC.APT enligt ovan, från PC. döper automatiskt om filen, du kan ändra det föreslagna namnet om så erfordras. Originalfilen FORESTC.APT ligger oförändrad kvar på den enhet som du laddade ifrån. Eventuella ändringar som görs i apt-filen på avverkningsområde 1, sparas i filen FORESTC.APT som är lagrad i motomit. Eventuella ändringar som görs i apt-filen på avverkningsområde 2, sparas i filen som döptes när du laddade in den till avverkningsområde Ladda en modifierad APT-fil till ett annat avverkningsområde Exempel: Du har laddat in FORESTC.APT till avverkningsområde 1 och gjort ändringar för kapfönster, färgmärkning, och apteringsmått. Du vill nu kopiera den modifierade filen till avverkningsområde 2. Metod 1: Gå till meny Aptering - Avverkningsområde 1. Ändra Avverknigsområde från 1 till Markera knappen Nästa fönster och tryck ENT. 3. Flytta markören till Apteringsinformation, tryck ENT, välj forestc.apt från listan, tryck ENT. 4. Flytta markören till Ladda, tryck ENT. kopierar den valda filen och ger den ett nytt namn. Du kan ändra det föreslagna namnet om så önskas. Om du skriver in ett nytt namn ska du inte ange filtillägget.apt. Metod 2: Spara den modifierade APT-filen för avverkningsområde 1 från motomit till PC och ladda den till avverkningsområde Se till att det aktiva avverkningsområdet är 1. Välj Communications Save. Spara apt-filen på önskad plats och med önskat namn. 2. Byt till avverkningsområde Välj Communications Load och ladda in filen som du sparade under punkt 1. Sida 24

27 4.1.4 Starta på nytt avverkningsområde med samma apteringsfil. Exempel: Apteringsfilen FORESTC.APT är laddad för avverkningsområde 1, du har avslutat avverkningen på det området och raderat produktionen. Du vill nu starta en ny avverkning med samma apteringsinformation som på förra avverkningen. 1. När du raderar produktionen för ett avverkningsområde raderas informationen om det aktuella området men apteringsinformationen raderas inte. Du kan därför börja avverkningen utan att ladda någon apt-fil. 2. Om du även vill behålla informationen om avverkningsområdet, så måste du spara apt-filen innan du raderar avverkningsområdet. Efter raderingen laddar du tillbaka apt-filen innan avverkningen påbörjas Andra funktioner Nedanstående meny används för att ladda apteringsfiler från minneskort till motomit IT. Det är möjligt att ladda områdesinformation och apteringsinformation från olika apt- filer. Område information Avtalsnummer, objektnummer, säljare, köpare etc. All områdesinformation utom den som anges under menyn Aptering Apteringsmått. Förbereda = Raderar informationen för aktuellt område. Aktuell = Nuvarande områdesinformation ändras ej vid laddning av apt-fil. Apteringsinformation Sortiment, apteringsmått, prislistor etc. All information som anges under menyn Aptering- Apteringsmått. Fabriksvärde = Lägger in fördefinierade värden ( fabriksvärden ) för aktuellt område. Aktuell = Nuvarande apteringsinformation ändras ej vid laddning av apt-fil. Om så önskas finns möjligheten att döpa om apt-filen. Exempel: Man vill utgå från nuvarande områdesinformation och apteringsinformation för den nya avverkningen. 1. Välj Aktuell för både Områdesinformation och Apteringsinformation. 2. Välj Ladda. motomit laddar informationen och ger ett förslag på filnamn. Tryck ENT för att acceptera eller ändra namnet och bekräfta sedan med ENT. Sida 25

28 4.1.6 Felmeddelanden, Cutting area started! Detta meddelande visas om man försöker att ladda en apt-fil när ett avverkningsområde är påbörjat. Apt-fil kan bara laddas när avverkningsområdet är raderat. Stem not finished! Detta meddelande visas om man försöker att spara en PRD-fil utan att avsluta stammen. Tilta upp aggregatet för att avsluta stammen, spara därefter PRD-filen. Sida 26

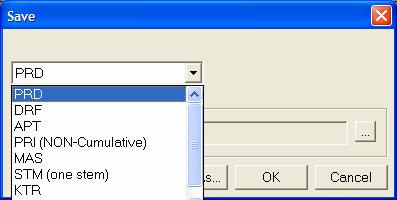

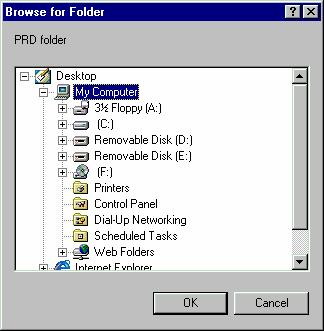

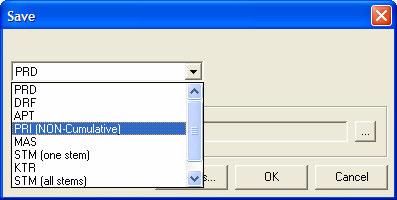

29 4.2 PRD Välj Communications Save 1. Välj PRD från listan. 2. I fältet Destination folder anges var filen kommer att sparas. För att ändra, klicka på [ ] och ange sökvägen till önskad plats. 3. Klicka på OK för spara filen, den kommer så att sparas med följande namn: ddmmyy_c_n mm = månad, dd = datum, yy = år, C = avverkningsområdets nummer, n = löpnummer. Om en fil sparas flera gånger samma dag kommer löpnumret att öka med 1 varje gång. Om man vill spara filen med annat namn än det föreslagna, tryck Save As... och skriv in önskat namn. 4. När man klickat på OK visas följande dialogruta: Om avverkningen är klar, tryck Yes. Är avverkningen ej klar, tryck No. Information om avverkningen är klar eller ej registreras i den sparade PRD-filen. 5. PRD-filen kopieras nu från till den destination som angavs under punkt 2 ovan. När kopieringen är klar indikeras detta med Status OK. Filen är nu lagrad i PC:n och kan exempelvis skickas till SDC eller som bifogad fil i ett . Sida 27

30 4.3 PRI I fältet Destination folder anges var PRI filer kommer att sparas. NON- Cumulative och Cumulative filer har det samma mappen. Använd ej mappen C:\motomitPC\tmp som destination PRI (NON-Cumulative) Används för daglig reporttering. Lagrar produktionen som har gjort efter den senaste PRI (NON-Cumulative) lagring. Format för den PRI(NON-Cumulative) filnamn är: C_F_ddmmyyy.pri C = avverkningsområde ( ) F = PRI fil ordning nummer ( 1... n ). Den första PRI har nummer 1. ddmmyyy = start datum för avverkningsområde PRI Cumulative Sparar alla productionen / aktivt avverkningsområdet. Format för den PRI(Cumulative) filnamn är: C_ddmmyyy.pri C = avverkningsområde ( ) ddmmyyy = start datum för avverkningsområdet PRI exempel 1. Börja avverkning. 2. Spara PRI (NON-Cumulative) när du avslutar ett arbetspass. Tryck Cutting area finished NO. 3. Spara PRI (NON-Cumulative) igen efter den andra arbetspasset. 4. Spara PRI (NON-Cumulative) när du avslutar avverkningsområdet. Tryck Cutting area finished YES. Spara också PRD och PRI Cumulative. Man kan använd dem som back-up filer. Sida 28

31 4.3.4 PRI felmeddelanden No files Det finns inte produktion i aktiv avverkningsområde. 4.4 STM motomitpc.exe utgörs \tmp folder under sin mappen (C:\motomitPC\tmp) Start av ny avverkningsområde: STM lagring AV / PÅ. Kan ändras bara om avverkningsområde status är RADERAD. OBS: Man kan inte ändra apteringsmått när avverkningsområdet är påbörjat och STM lagring är PÅ. Communications - Save... STM (all stems) Lagrar en file som innehåller data av alla avverkat stammar i aktiv avverkningsområde. Communications - Save... STM (one stem) Lagrar en file som innehåller data av en senaste gjort stamm. Sida 29

32 Format för den STM filnamn är: C_S_ddmmyyy.STM C = avverkningsområde (1...4) S = antal stammar i avverkningsområde (1... n) ddmmyyy = start datum för avverkningsområdet Sida 30

33 5 Kontrollmätning med dataklave med programversion E och J har funktioner för kalibrering/kontroll med dataklave. Vid kalibrering med dataklave mäts några stammars volym, och denna verkliga volym jämförs med den volym mätsystemet beräknar. Som ett resultat av denna jämförelse beräknar ett kalibreringsförslag både för diametern och för längden och visar skillnaden i procent av volymen med en utskrift. Data över de senast hanterade stammarna sparas i kontrollregistret och resultatet av jämförelsen med dataklave sparas i kontrollminnet. 5.1 Inställningar Grundinställningar för dataklaven BAUD 1200 Fil: STI Mapper och filnamnen på PC Communications - Save Rekommenderad mapper till stm och ktr filer: STM (one stem) C:\CSTM\ KTR C:\CKTR\ Mapper kan man välja beroende på skogsbolagets krav. Sparar en stm-fil för varge utslumpat stamen till denna mappen som är väljat för STM (one stem). Format för den stm-filnamn är: Cyyyymmddhhmmss.stm Datum är denna tiden när stamen blev gjord (var12_4). Format för den utslumpat stammens ktr-filnamn är: C_A_B_ddmmyyy.ktr A = avverkningsområde nummer ( ). B = unik, växande stam numret ( 1... n ). Datum är den datum av avverkningsområde. Normala ktr filer är utan av den C i början. Sida 31

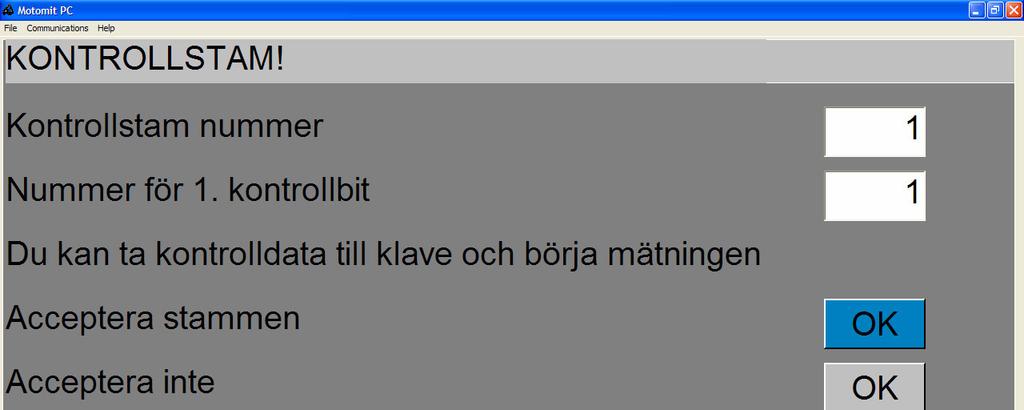

34 5.1.3 Inställningar för utslumpning Kalibrering > Kontrollstam. Kapställe för utslumpning Numret av kapat block var förar blir anmälat att denna stamen har blivit utslumpat som en kontrollstam. visar "KONTROLLSTAM" meddelande.. 0 = Vid fällning 1 = Vid kapning av första biten 2 = Vid kapning av andra bitten OSV... OM numret är 9 eller store, ska meddelanden visas vid slut av stammen. Min DBH för utslumpat träd Minimum gräns för diameter i brösthöjd. Om sat till tex. 100mm, är utslumpning tillåt ändast med grövre träden. Typ av slumpning intervall Max uttagsintervall Det här parametrar samarbeter. Unit beror på Typ av slumpning intervall. Typ Unit STAM stammar DAG dagar VOLYM m3 AV= Utslumping är inte i bruk. Exempel: Om Typ av slumpning intervall är STAM och Max uttagsintervall är 500, systemet välgar minst en stam inom 500 stammar gjord. Tid för slumpning Mellan denna period är utslumpning tillåt. Med denna parameter kan man försena utslumping under mörka tiden. Ni kan till exempel sättä slumpningstid at vara mellan Sida 32

35 5.2 Rutin vid klavning Avverka några stammar som är lämpliga för kalibrering och som representerar vidsträckt diameterområde. Kom ihåg att tilta upp efter sista stammen. Gå till menyn > Rapporter > Andra Rapporter och välj Kontrollregister. Ange det antal stammar som avverkats för kalibreringen. Denna inställning bestämmer hur många stammar kommer att skicka till klaven. SkalmanPro Mantax och Digitech: 1. Rensa gammalt kontroll data om det finns en X på klavens skärm. RENSA MINNET 2. Starta sti-data överföring från mätutrustning till klaven. HÄMTA DATA: Ladda fil: *.STI 3. Mäta stammar liksom klavar aviserar dig at göra. MÄTNING 4. Starta ktr-data överföring från klaven till mätutrustning SKICKA DATA KTR -fil Överföring? Kermit Visar KONTROLL DATA ÖVERFÖRING OK menu när den har mottagt filen från dataklaven. Denna menu visas i alla kontroll mätningar- inte endast med utslumpat stammar. När kontrolldata kommer för den första gången efter överföring data till klaven, du kan välja förar som kontrollmätare. Systemet lagar et KTR-fil. Sida 33

36 På den andra gången, du kan också välja revisor. Om du väljar fortfarande en av det föraren, den första KTR blir överskriven. Om du väljar revisor, som du kan benämna, hans mätning blir bifogat i den originalla KTRfilen. 5.3 Slumpvis valda kontrollstam Systemet väljer den första stamen för utslumpning mellan stammar gjord. Huvud skärmet visas meddelandet: KONTROLL STAM. Tryck ENTER at acceptera denna stamen till kontrollmätning, eller tryck ESC at förkasta den. Svaret till medddelande kan man ge mellan stamen eller när stamen är gjord färdigt. Om du har accepterad stamen till mätning, KONTROLL STAM menu ska öppna när stamen är körd färdigt. Den menu öppnar direkt om Kapställe för utslumpning är sat till 9 eller högre. Kontrollstam nummer och Nummer för 1. kontrollbit kan man ge för den första utslumpat stammen. Antagt stam numret börjar från 1. Resten av utslumpat stamen får sit nummer automatiskt. Välja Acceptera stammen och flytta data till klaven. Systemet flytter automatiskt över till klaven endast den sista stammens information. Acceptera inte Ni kan fortfarande välja att inte accepera stamen för mätning om den verkar att vara dåligt för kalibrering. Sida 34

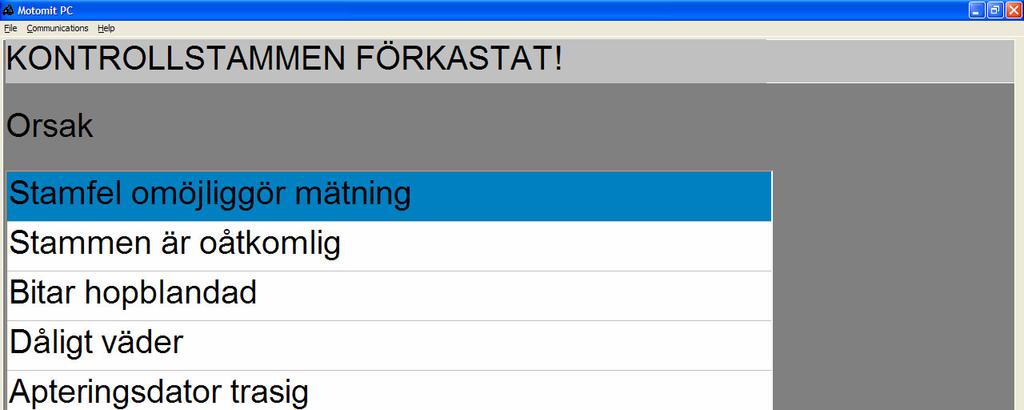

37 5.3.1 Förkastning av utslumpad stammen Datorn frågar efter orsaket till förkastning av utslumpat stammen. Navigera upp och ner, väla orsaket med Enter. Ny stamen för utslumpning ska välja mellan stammar. 5.4 Manuelt av föraren vald stam Om du väljer bara en stamen för överföring till dataklaven, systemen behandlar den som en manuelt utslumpat stammen. Rapporter > Andra. Välj Kontrollregister från listan. Sätta Antal stammer att skriva ut till 1. Den betyder att datorn skal överföra bara den sista gjord stammen till klaven. Starta överföring från dataklaven som beskrivat i manualen. Sida 35

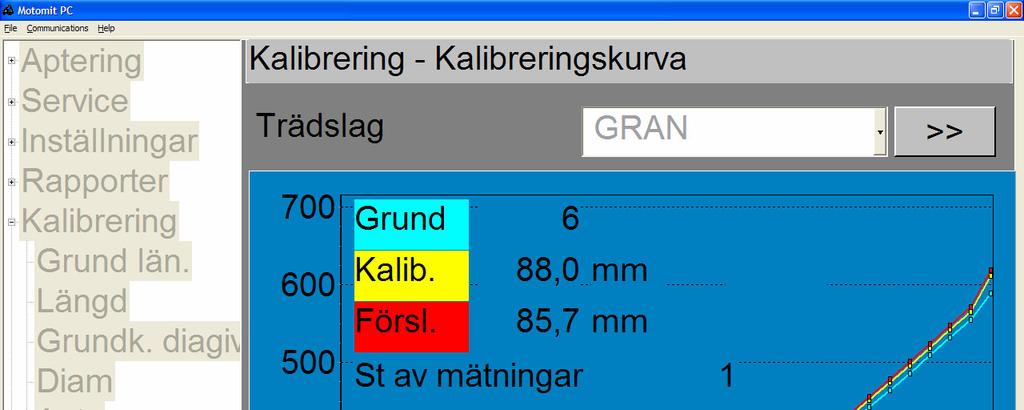

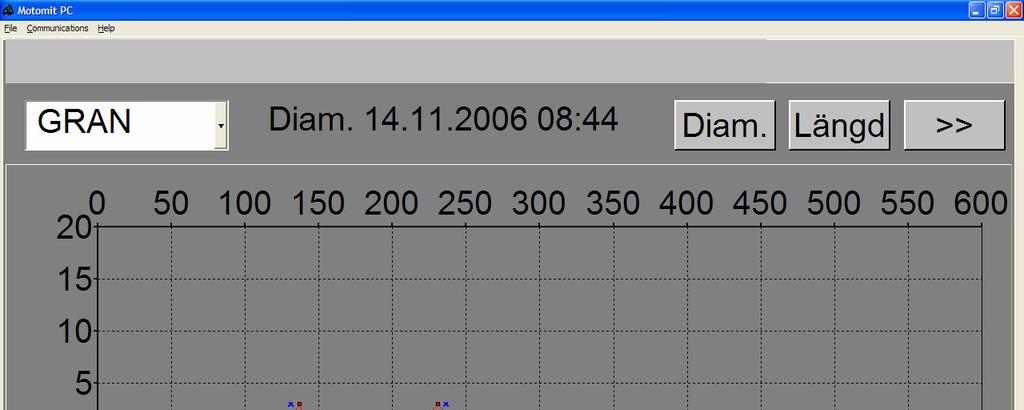

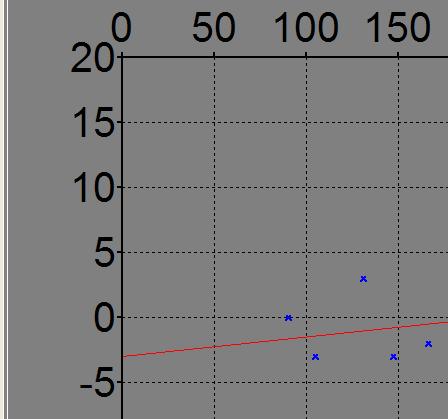

38 5.5 Hantering av kalibreringsdata och analysering av resultaten Apterings- och styrsystem Diameter Kalibrering > Auto. Linear regression kurv viser den förslag för diameter kalibration. X axis = mm varians mellan senast kalibration och kontrollmätning. Y axis = diameter skala mm. Datum av kontrollmätning är sat med dataöverföring från klaven. Värdena undan den ritning visar hur mycket den förslag ska påverka kalibration I olika diameters. Förslag för kalibration I den ritning gör mm för diam 100 mm -0.3 mm för diam 200 mm mm varians för diam 500 mm Alla mätpunkten är märkerat med en x. Till exempel, här är en mätpunkt i 137 mm. Klaven har mät 3 mm mera än datorn. Sida 36

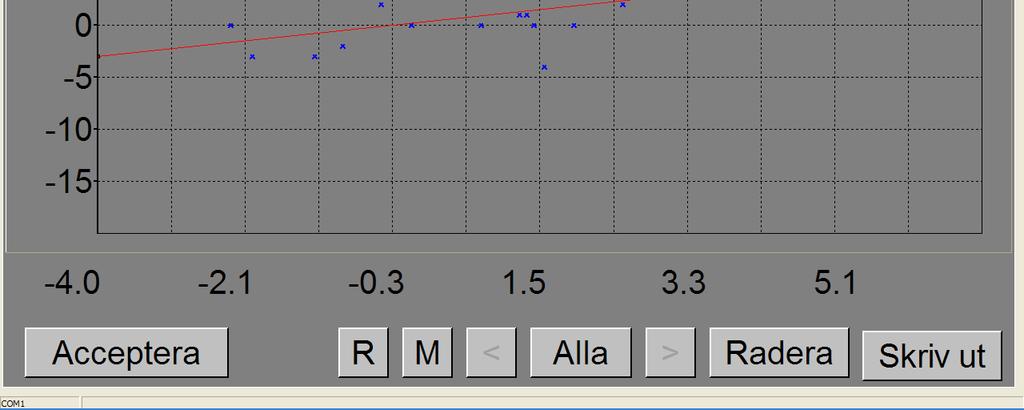

39 Median kurv av en stam. Median behöver vanligtvis många mätningar förran den är bra för att flytta kalibration. Det är alltid möjligt att flytta diameter kurvan och enskilda punkter på nästa rutan före acceptering. Functioner: Acceptera Acceptera den Förslag som visas på skärmen just ny. Kalibreringsförslaget för diameter och längd kan godkännas separat för varje trädslag. R Regression. räknar en förslag för den hela diameter skala. Oftast den hela kurven flyttas med regression kalibrering. M Median. räknar median värden för alla 33 diameter klassen. Om det fans inget mätpunkt i en diameter klass, median värden är 0 och inget ändring för den klassen göras. Därför acceptering den Median kurv ändrar bara diameter klassena som har mätpunktena i kontrollmätning. < > Den sista kontrollmätning visas som antagt på skärmen (KTR). DU kan bladra mellan kontrollmätningar med det här knappena. Alla Mätpunkten från ALLA kontrollmätningar visas samtidigt på ritningen. Radera DU kan radera en eller fler av kontrollmätningar. I Diameter menu Radera knappen tar bort bara diameter mätpunktena, och I längde menu den tar bort bara lägnd mätpunktena. Radera ett: Välja denna mätning som du vill radera med < > knappena och tryck Radera. Radera alla: Tryck på knappen Alla och sedan Radera. Skriv ut Skriver ut et rapport av den sista kontrollmätning. Jämförelse rapport visar differens av volym i procent. Sida 37

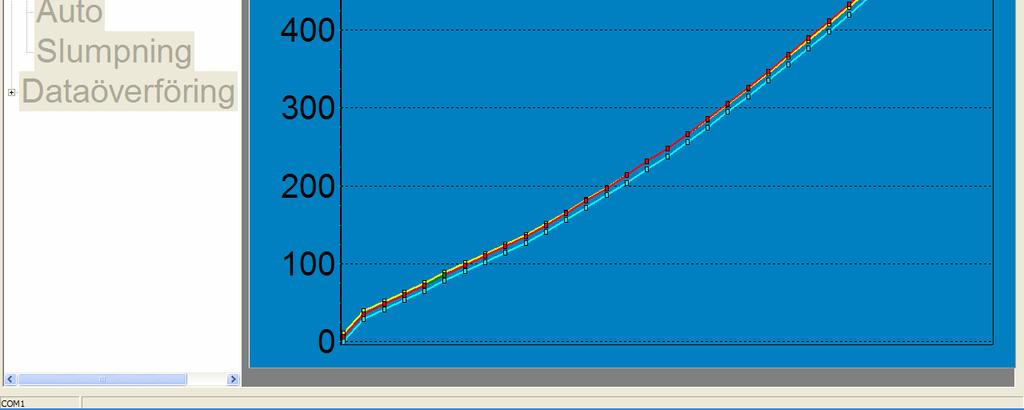

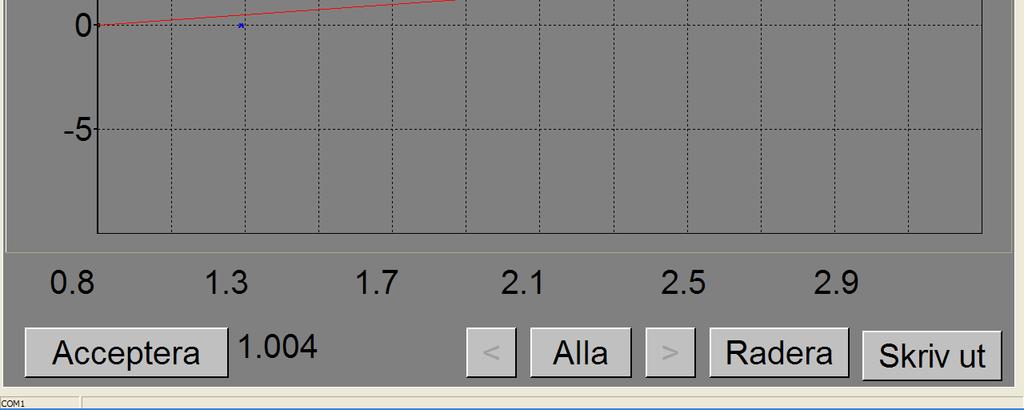

40 Exempel: Volymskillnad 2 % motsvarad förljande diameteravvikelser i millimeter: diam klass Avvikelse 10 cm 5-15 cm 1 mm 20 cm cm 2 mm 30 cm cm 3 mm >> knappen går till den nästa menun. Grafiskt förslag för diameterkalibrering Ritning visar 3 kurvar: Grund (blå) Grundkalibrering for den aggregat. Kalib. (gul) Aktuelt kalibrations kurv i bruk. Förslag (röd) Förslag för kalibration. Förslag kurvan är räknat med Regression eller Median beroende på den sista menun. Om du kommer från Regression, den är i bruk, om från Median, den är i bruk. Eftersom man normalt inte får in mätresultat för alla diameterklasserna, kan acceptering av kalibreringsförslaget göra att man får taggar på diameterkurvan. tilllåter att man justerar kalibreringsförslaget innan man acceptear det. Individuella punkter av kurvan i förslaget kan justeras manuellt. Tryck pil ned för att komma till den display där kurvan kan justeras. Justering av kalibreringsförslag görs på samma sätt som manuell justering av diameterkurvan. Efter justering av kalibreringsförslaget, gå till första menyn under > Kalibrering > Auto och välj Acceptera. OBS! Om du lämnar menyn > Kalibrering > Auto, kommer eventuella justeringar att försvinna. Sida 38

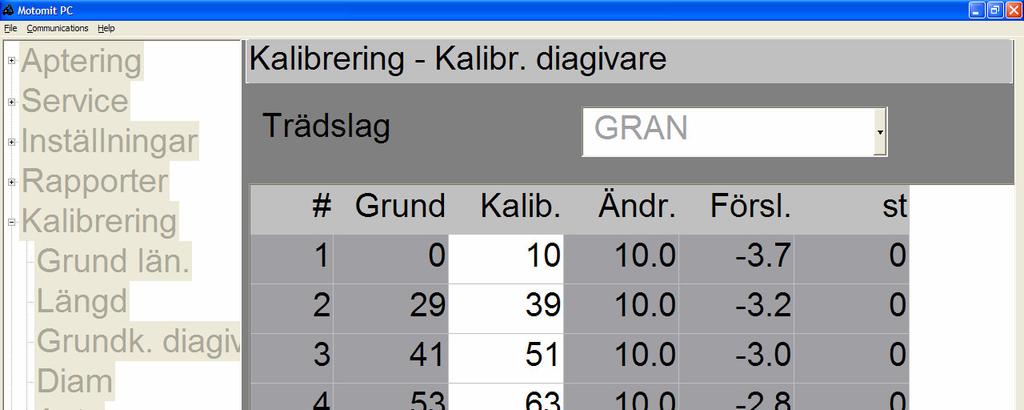

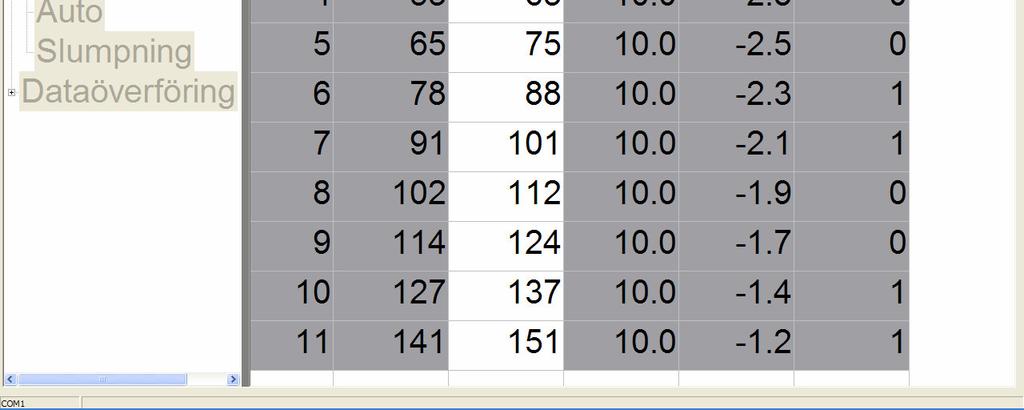

41 Nästa menu visar den samma data som en lista. Kolumn i tabbel: # = index nummer av mätpunkt (diam klass) Grund = Grundkalibrering for den aggregat Kalib = Aktuelt kalibrations kurv I bruk. Endast denna kolumn kan man skriva in. Ändr. = Visar varians mellan grund och Kalibration I bruk.. Två sista kolumn fans för autokalibrering. Försl = Kalibration Förslag i millimeter. St. = Visar antal av mätpunkten I denna diameter klass från klaven. visar klavens kalibreringsförslag i kolumnen Försl. på den sista skärmen i meny > Autokalibrering. (tryck >> 2 ggr för att komma till denna display). Förslaget finns i millimetrar för de diameter klasserna som innehåller mätresultat från dataklave. Värdet kan vara positivt eller negativt. Sida 39
