1 RAPPORT BROTTKÄRR 503:1, GÖTEBORG TRAFIKBULLERBERÄKNING

2 Uppdrag: , Trafikbullerberäkning Brottkärr 503:1, Göteborg Titel på rapport: Brottkärr 503:1 - Trafikbullerberäkning Datum: Medverkande Beställare: Kontaktperson: LYCKHEM Lucky Homes AB Robert Duberg Konsult: Uppdragsansvarig: Kvalitetsgranskare: Tyréns AB Madelene Persson Ann-Charlotte Thysell Revideringar Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Namn, Företag Namn, Företag Tyréns AB Tel: Säte: Stockholm Org.Nr:

3 Innehållsförteckning 1 Bakgrund Indata Beräkningar Beräkningsmodell Programvara - SoundPLAN Trafikflöden Resultat Fasadnivåer Kommentarer Planlösningar Bakgrund Vid Brottkärr 503:1 i Göteborg finns ett nybyggt hus som först var anpassat för kontor men där beställaren önskar veta om det ur trafikbullersynpunkt kan nyttjas som bostäder. En bullerutredning utfördes för området under 2003 (Tyréns, datum ) där den aktuella fastigheten finns med. Utredningen utfördes för olika typer av skärmalternativ vid Säröleden och för två prognosår 2006 och Beräkningar är utförda för 2016 för dels vägtrafik vid Säröleden och en matargata och dels för pendeltåg. Då bullerskyddets slutgiltiga placering är förändrat i förhållande till tidigare utredningen utförs nu en bullerberäkning med dagens bullervall och bullerskyddsskärm. Enligt kommunen är inte spårburen trafik aktuell i dagsläget. 2 Indata Följande material har erhållits från beställaren: Modellfil för området i DWG-format, Markteknik AB, via mail Innehållande höjdinformation och grundkarta. Höjdkurvor 0,5 m distans samt inmätta punkter för Årekärrsvägen samt kring fastighten. Hus- fasadritningar och situationsplan, , Ingmar Johansson, IJARK. Planlösning enligt Bullerutredning Lyckhemsdalen, Tyréns AB, datum Program för Bostäder m.m. i Lyckhemsdalen, Stadsbyggnadskontoret, mars 2003 Inmätning av höjd på bullerskyddsvall och bullerskyddskärm mot Säröleden erhölls av Hobert Mark & Bygg AB (10)

4 3 Beräkningar Beräkningar för ekvivalent och maximala ljudnivåer har utförts på höjden 2 meter relativt mark med en täthet mellan beräkningspunkterna om 3 x 3 meter. 3 reflexer har använts i beräkningarna. 3.1 Beräkningsmodell Den Nordiska beräkningsmodellen för Vägtrafikbuller, rev har använts för beräkning av ljudutbredning från vägtrafik. Beräkningsmodellen finns beskriven i Naturvårdsverkets rapport Programvara - SoundPLAN Beräkningarna har genomförts med programmet SoundPLAN (version 7.1) från Braunstein + Berndt GmbH. Programmet utnyttjar tredimensionella digitalkartor över området, även inkluderande byggnader. Utbredningsdämpning, markabsorption, skärmning, reflektioner mm., hanteras automatiskt av programmet i enlighet med rådande beräkningsmodeller. 4 Trafikflöden Trafikuppgifter för Säröleden för prognosår 2030 är hämtade ur tidigare utförd trafikbullerutredning av Akustikforum Brottkärrsmotet trafikbullerutredning Närcentrum och Norr om Uggledal daterad Uppgifter om flöde på Årekärrsvägen har erhållits av Inga Palmquist, Stadsbyggnadskontoret Göteborgs stad, Tabell 1: Trafikflöden år 2030 Väg Säröleden söder om Brottkärrsmotet Antal fordon per ÅMD Andel tung trafik % 90 Årekärrsvägen % 50 Hastighet 4(10)

5 5 Resultat Nedan visas dygnsekvivalent ljudnivå för 2m höjd över mark inkl reflex i egen fasad. Bild 1: Ekvivalent ljudnivå 2m över mark, inkl reflex i egen fasad. Nedan visas maximal ljudnivå för 2m höjd över mark inkl reflex i egen fasad. Årekärrsvägen Årekärrsvägen Bild 2: Maximal ljudnivå 2m över mark, inkl reflex i egen fasad. 5(10)

6 För planerad uteplats redovisas ljudnivån 1,5m över mark. Planerad gemensam uteplats placering markeras med streckad cirkel. Bullerskyddskärmen ska vara sammanhängande. Ytvikt på bullerskyddsskärmen ska minst vara 15 kg/m 2 och den ska vara tätslutande mot marken. Nedan ses ekvivalent ljudnivå respektive maximal ljudnivå 1,5 m över mark med bullerskyddskärm (grön i figurerna) 1,5 m hög över mark. Bild 3: Ekvivalent ljudnivå 1,5 m över mark med bullerskyddsskärm 1,5 m hög över mark, uteplatsen är markerad med svart streckad cirkel. Årekärrsvägen Årekärrsvägen Bild 4: Maximal ljudnivå 1,5 m över mark med bullerskyddsskärm 1,5 m hög över mark, uteplatsen är markerad med svart streckad cirkel. 6(10)

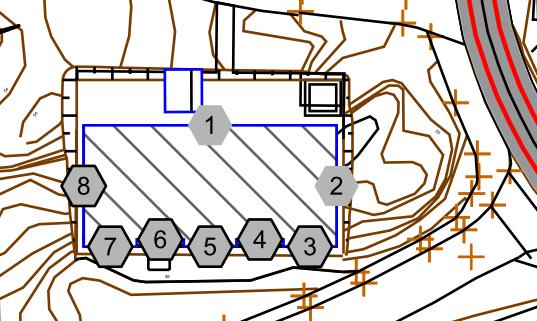

7 5.1 Fasadnivåer Huset har tre våningar där de första två utgörs av etagelägenheter med indragen balkong i söderläge på andra våningen. Även lägenheter vid tredje våningen har indragen balkong i söderläge. Hänsyn har tagits till fasadens utformning vid beräkning av fasadnivåer liksom för markerade beräkningspunkter även ljuddämpande effekter vid fasad av absorberande undertak vid balkongerna i kombination av befintligt 1,1 m högt balkongräcke. I bilden nedan syns även beräknad ekvivalent ljudnivå 2m över mark. Beräkningspunkt Årekärrsvägen 9 Bild 5: Översikt av beräkningspunkter 1-9 vid fasad. Tabell 2: Beräknade ljudnivåer som frifältsvärde vid fasad inkl effekter av ljuddämpande åtgärder vid balkong för markerade beräkningspunkter. Våning Vägtrafik Ekvivalent ljudnivå vid fasad, dba Vägtrafik Maximal ljudnivå, dba Inklusive Balkongåtgärd tätt räcke 1,1 m och absorbent i tak x 7(10)

8 Beräkningspunkt Våning Vägtrafik Ekvivalent ljudnivå vid fasad, dba Vägtrafik Maximal ljudnivå, dba Inklusive Balkongåtgärd tätt räcke 1,1 m och absorbent i tak x x x x x x Kommentarer Ekvivalentnivån utomhus Vid fasad erhålls ekvivalenta ljudnivåer mellan dba för beräkningspunkter 1-5. Våning 1-2 åt söder i beräkningspunkt 6-7 har ekvivalenta ljudnivåer på dba medan de övre våningsplanen har 57dBA. I beräkningspunkt 8, direkt mot Säröleden, är den ekvivalenta ljudnivån 50 dba för våning 1 samt 57 resp 60 dba för våning 2 och 3. I beräkningspunkt 9 åt norr är den ekvivalenta ljudnivån 38, 40 resp 45 dba för våning 1, 2 och 3. Den gemensamma uteplatsen har en ekvivalent ljudnivå mellan dba samt maximal ljudnivå dba med bullerskyddsskärm 1,5 m hög över mark placerad enligt figurer ovan. 7 Planlösningar Nedan ses planlösningar för samtliga våningsplan. 8(10)

9 Bottenplan, (vån 1) Vån 2 9(10)

10 Vån 3 10(10)
