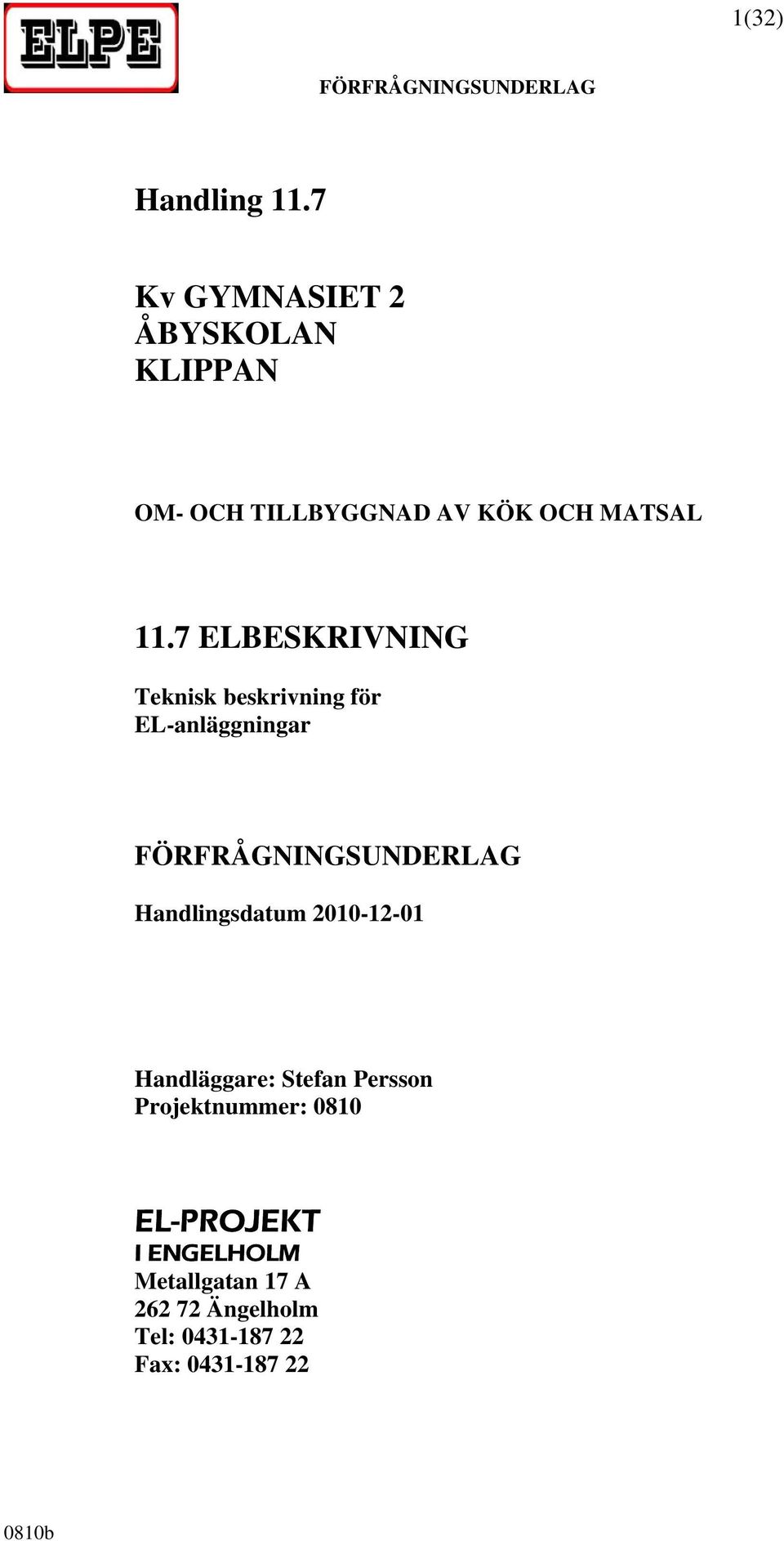

1 1(32) Handling 11.7 Kv GYMNASIET 2 ÅBYSKOLAN KLIPPAN OM- OCH TILLBYGGNAD AV KÖK OCH MATSAL 11.7 ELBESKRIVNING Teknisk beskrivning för EL-anläggningar Handlingsdatum Handläggare: Stefan Persson Projektnummer: 0810 EL-PROJEKT I ENGELHOLM Metallgatan 17 A Ängelholm Tel: Fax:

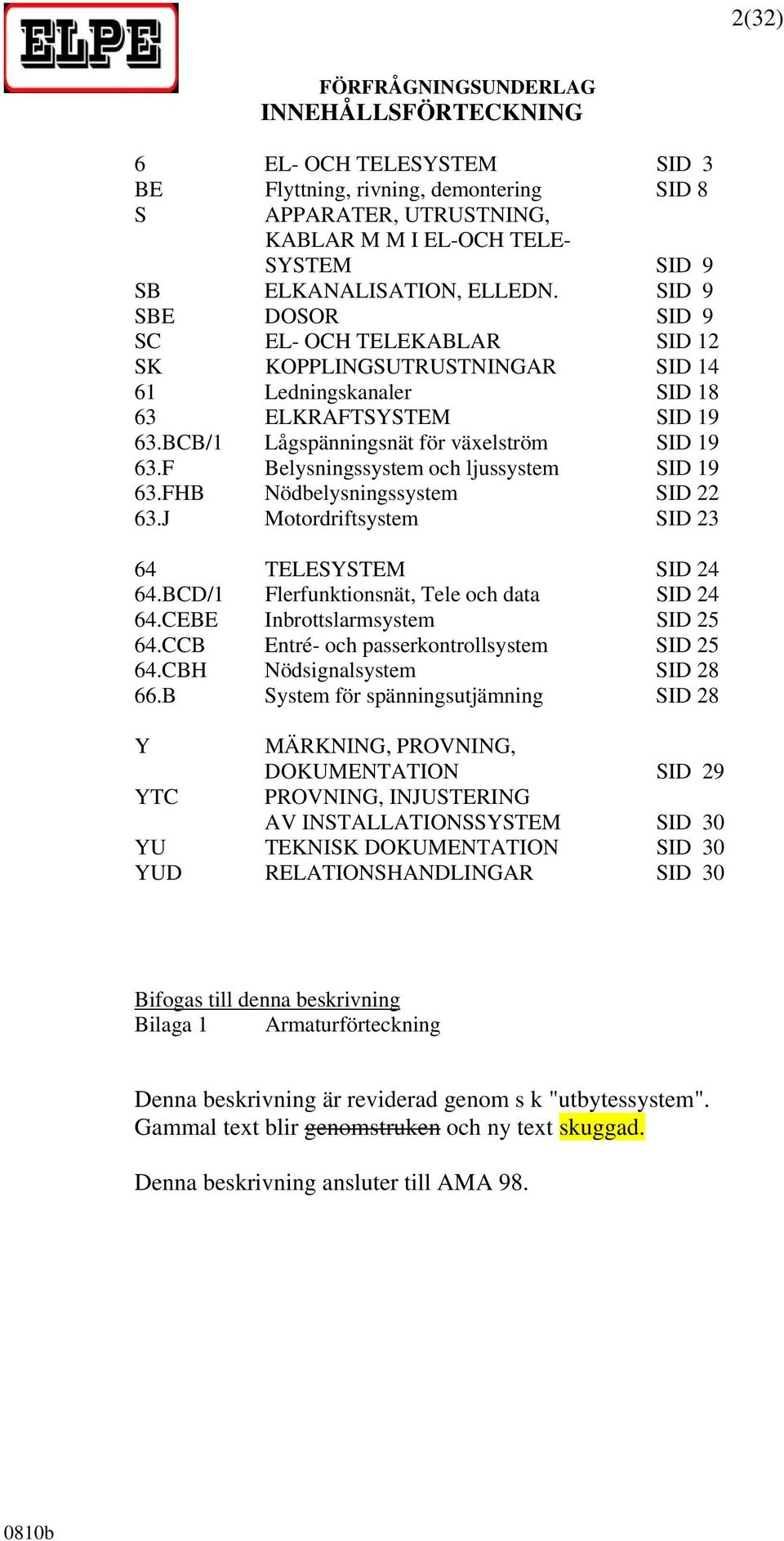

2 2(32) INNEHÅLLSFÖRTECKNING 6 EL- OCH TELESYSTEM SID 3 BE Flyttning, rivning, demontering SID 8 S APPARATER, UTRUSTNING, KABLAR M M I EL-OCH TELE- SYSTEM SID 9 SB ELKANALISATION, ELLEDN. SID 9 SBE DOSOR SID 9 SC EL- OCH TELEKABLAR SID 12 SK KOPPLINGSUTRUSTNINGAR SID Ledningskanaler SID ELKRAFTSYSTEM SID BCB/1 Lågspänningsnät för växelström SID F Belysningssystem och ljussystem SID FHB Nödbelysningssystem SID J Motordriftsystem SID TELESYSTEM SID BCD/1 Flerfunktionsnät, Tele och data SID CEBE Inbrottslarmsystem SID CCB Entré- och passerkontrollsystem SID CBH Nödsignalsystem SID B System för spänningsutjämning SID 28 Y MÄRKNING, PROVNING, DOKUMENTATION SID 29 YTC PROVNING, INJUSTERING AV INSTALLATIONSSYSTEM SID 30 YU TEKNISK DOKUMENTATION SID 30 YUD RELATIONSHANDLINGAR SID 30 Bifogas till denna beskrivning Bilaga 1 Armaturförteckning Denna beskrivning är reviderad genom s k "utbytessystem". Gammal text blir genomstruken och ny text skuggad. Denna beskrivning ansluter till AMA 98.

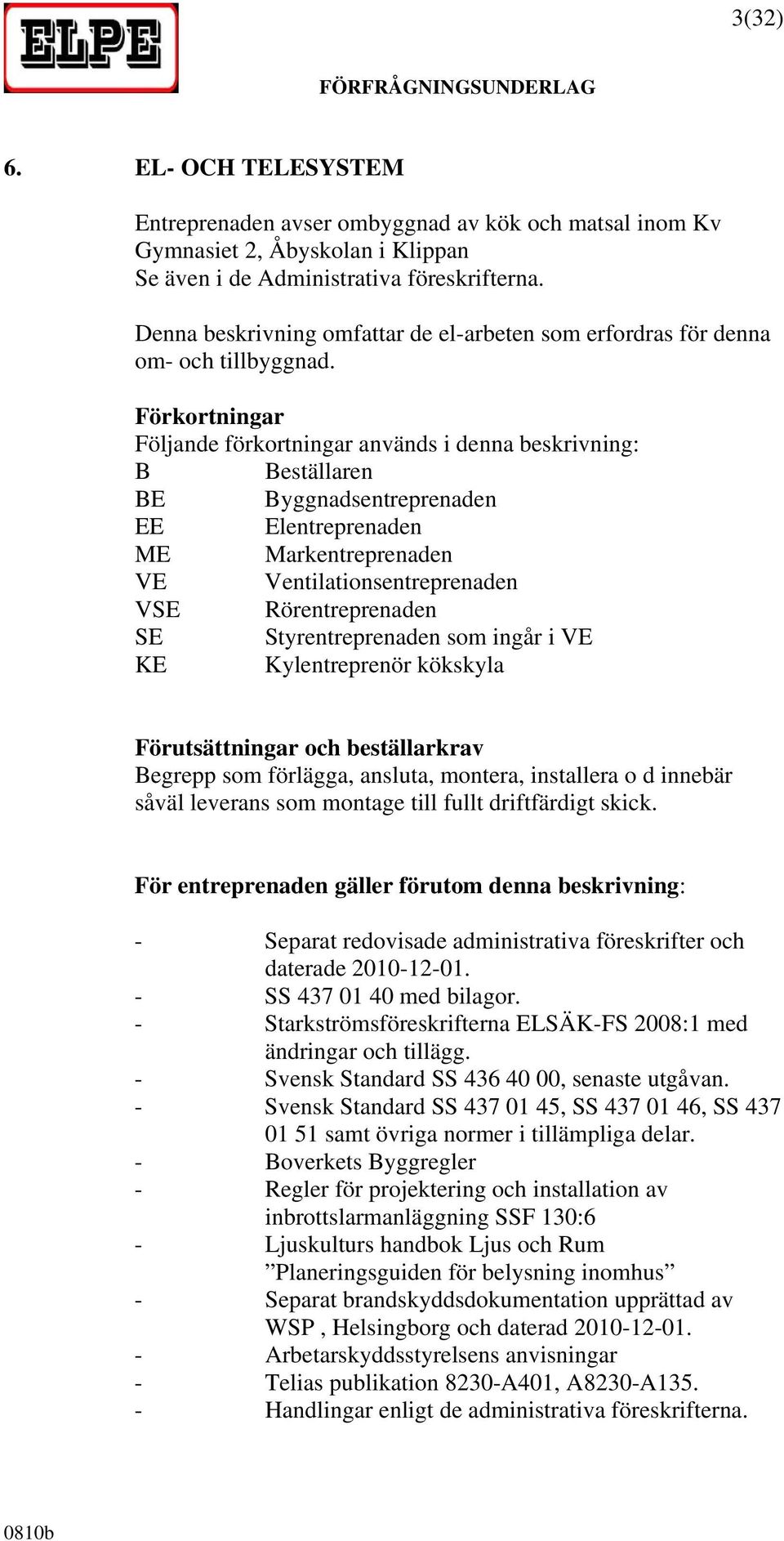

3 3(32) 6. EL- OCH TELESYSTEM Entreprenaden avser ombyggnad av kök och matsal inom Kv Gymnasiet 2, Åbyskolan i Klippan Se även i de Administrativa föreskrifterna. Denna beskrivning omfattar de el-arbeten som erfordras för denna om- och tillbyggnad. Förkortningar Följande förkortningar används i denna beskrivning: B Beställaren BE Byggnadsentreprenaden EE Elentreprenaden ME Markentreprenaden VE Ventilationsentreprenaden VSE Rörentreprenaden SE Styrentreprenaden som ingår i VE KE Kylentreprenör kökskyla Förutsättningar och beställarkrav Begrepp som förlägga, ansluta, montera, installera o d innebär såväl leverans som montage till fullt driftfärdigt skick. För entreprenaden gäller förutom denna beskrivning: - Separat redovisade administrativa föreskrifter och daterade SS med bilagor. - Starkströmsföreskrifterna ELSÄK-FS 2008:1 med ändringar och tillägg. - Svensk Standard SS , senaste utgåvan. - Svensk Standard SS , SS , SS samt övriga normer i tillämpliga delar. - Boverkets Byggregler - Regler för projektering och installation av inbrottslarmanläggning SSF 130:6 - Ljuskulturs handbok Ljus och Rum Planeringsguiden för belysning inomhus - Separat brandskyddsdokumentation upprättad av WSP, Helsingborg och daterad Arbetarskyddsstyrelsens anvisningar - Telias publikation 8230-A401, A8230-A Handlingar enligt de administrativa föreskrifterna.

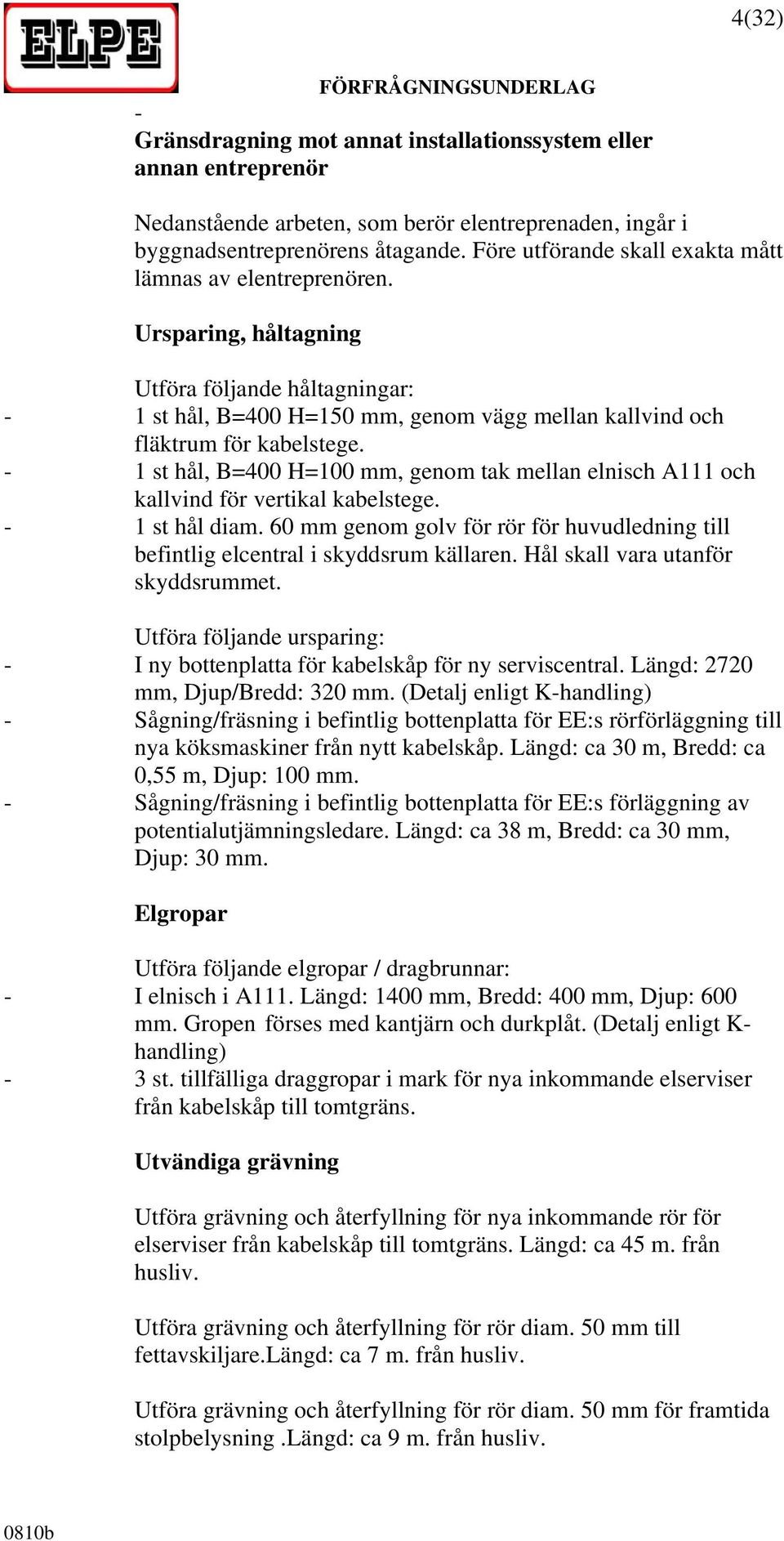

4 4(32) - Gränsdragning mot annat installationssystem eller annan entreprenör Nedanstående arbeten, som berör elentreprenaden, ingår i byggnadsentreprenörens åtagande. Före utförande skall exakta mått lämnas av elentreprenören. Ursparing, håltagning Utföra följande håltagningar: - 1 st hål, B=400 H=150 mm, genom vägg mellan kallvind och fläktrum för kabelstege. - 1 st hål, B=400 H=100 mm, genom tak mellan elnisch A111 och kallvind för vertikal kabelstege. - 1 st hål diam. 60 mm genom golv för rör för huvudledning till befintlig elcentral i skyddsrum källaren. Hål skall vara utanför skyddsrummet. Utföra följande ursparing: - I ny bottenplatta för kabelskåp för ny serviscentral. Längd: 2720 mm, Djup/Bredd: 320 mm. (Detalj enligt K-handling) - Sågning/fräsning i befintlig bottenplatta för EE:s rörförläggning till nya köksmaskiner från nytt kabelskåp. Längd: ca 30 m, Bredd: ca 0,55 m, Djup: 100 mm. - Sågning/fräsning i befintlig bottenplatta för EE:s förläggning av potentialutjämningsledare. Längd: ca 38 m, Bredd: ca 30 mm, Djup: 30 mm. Elgropar Utföra följande elgropar / dragbrunnar: - I elnisch i A111. Längd: 1400 mm, Bredd: 400 mm, Djup: 600 mm. Gropen förses med kantjärn och durkplåt. (Detalj enligt K- handling) - 3 st. tillfälliga draggropar i mark för nya inkommande elserviser från kabelskåp till tomtgräns. Utvändiga grävning Utföra grävning och återfyllning för nya inkommande rör för elserviser från kabelskåp till tomtgräns. Längd: ca 45 m. från husliv. Utföra grävning och återfyllning för rör diam. 50 mm till fettavskiljare.längd: ca 7 m. från husliv. Utföra grävning och återfyllning för rör diam. 50 mm för framtida stolpbelysning.längd: ca 9 m. från husliv.

5 5(32) Efterlagning Utföra brandtätning för EE:s kablage mellan brandceller. Utföra efterlagning i befintligt golv efter sågning/fräsning för EE:s rörförläggning. Utföra efterlagning efter bilningar för EE:s elrör och dosor i befintliga väggar i befintlig köksdel. Större omfattning som framgår av elritningarna. Avser rum A121, A121a, A122a och A122b. Utföra efterlagning i väggar efter EE:s rivning av befintliga arbetsbrytare, vägguttag, strömställare mm. Undertak Demontering och återmontering av befintliga undertaksplattor i passage utanför befintlig matsal och fram till kassa/reception och befintlig anslutningspunkt för data/tele. För EE:s kabelförläggning. Längd ca. 50 m. Ytterdörrar Erforderlig kanalisation i dörrblad för motorlås (Daglås) och eltryckeslås (Nattlås). Leverans och montage av motorlås inklusive styrkort (DAC) och karmöverföring. Leverans och montage av eltryckeslås och karmöverföring. Erforderlig kanalisation i dörrkarm för infälld magnetkontakt. Leverans och montage av automatisk dörröppnare i dörr YD4. EE utför inkoppling. Innerdörr Erforderlig kanalisation i dörrkarm för infälld magnetkontakt i dörr YD3 mellan emballage A103 och soprum A104. Leverans och montage av automatisk dörröppnare i dörr ID10:11. EE utför inkoppling. Fönster Samtliga öppningsbara fönster skall förses med erforderlig kanalisation för infälld magnetkontakt. Samtliga fönster skall förses med erforderlig kanalisation för limmade glaskrossdetektorer. Övriga erforderliga håltagningar ingår i EE.

6 6(32) Spårning/bilning i befintliga väggar för elrör och dosor ingår i EE. All efterlagning ingår i BE. Leverans och uppställning av s k vitvaror, såsom spisar, kyl- och frysskåp, tvättmaskiner, torktumlare, utrustning i kök m fl, ingår i BE. Anslutning av dessa apparater ingår i EE. Samtliga brandtätningar som erfordras i elinstallationen utförs av BE. Gränsdragning mot VVS och Styrentreprenaderna samt kökskyla Nedanstående ingår i EE: Huvudledningar och inkoppling till samtliga berörda automatikskåp. All rör- och ledningsförläggning och inkoppling för utrustning efter respektive automatikskåp ingår i SE och KE. El- och teleförsörjning Elleverans Elleverantör: KREAB Energi AB Ljungbygatan Ljungbyhed Tel Spänning: 3x400/230 V, 50 Hz Befintlig elservis AKKJ 3x240/71 bortkopplas och nya elserviser indrages. 3// AKKJ 4x240/72 med plats för ytterligare 1 st. servis. Servissäkring: 600A. Teleservis Befintlig teleservis bibehålles. Särskilda samordningskrav För att samordning på arbetsplatsen skall kunna ske i god tid före arbetenas påbörjande, skall entreprenören i anslutning till byggmöten tillsammans med den för samordningen ansvarige, detaljstudera kritiska passager och utrymmen på ritningarna så att elinstallationerna inte kolliderar med övriga installationer eller inredning och att placering inte blir olämplig, med hänsyn till åtkomlighet och dörrhängning. CENTRALUTRUSTNINGAR Utrustningar uppställs och anordnas så att framtida utbyggnad inom respektive utrymme är möjlig

7 7(32) Centralerna utformas enligt denna beskrivning Samtliga nya centraler skall vara för 5-ledarsystem och utförda i plåtkapslingar. Före tillverkning av centralerna skall ritningar och scheman tillställas beställaren för godkännande. KANALISATIONSSYSTEM Kabelstegar, kabelrännor och tomrör monteras enligt ritningarna. Stegarna skall vara försedda med telerännor och kabelrännorna med avskiljningsplåtar. Kabelstegar och rör skall även vara för data- respektive teleledningar samt styrledningar för ventilationen. Kontor förses med fönsterbänkskanaler. Öppningar och genomföringar Vid genomgång av brandcell skall tätning utföras i samma brandklass som väggen alternativt bjälklaget har. Brandtätning utföres av BE. Varje rörutlopp tätas med härför avsedd brandskyddsmassa. Rörutlopp tätas av EE. Dosor i brandklassade väggar skall vara avsedda för väggens brandklass. Vid ny huvudledning till befintlig central i skyddsrum i källare utnyttjas befintlig gastät genomföring i vägg. LEDNINGSSYSTEM Nya huvudledningar förlägges som TN-S-system, 5-ledarsystem. Ledningar förlägges i rör ovan undertak, i rör i golv på kabelstegar och i elkanaler samt i rör i väggar. Ingen utvändig ledningsförläggning tillåtes inom kök. Ledningar och rör dimensioneras enligt SS Ledningar i mark skall förläggas i kabelskyddsrör. Ledningsnät i mark utförs enligt SEN

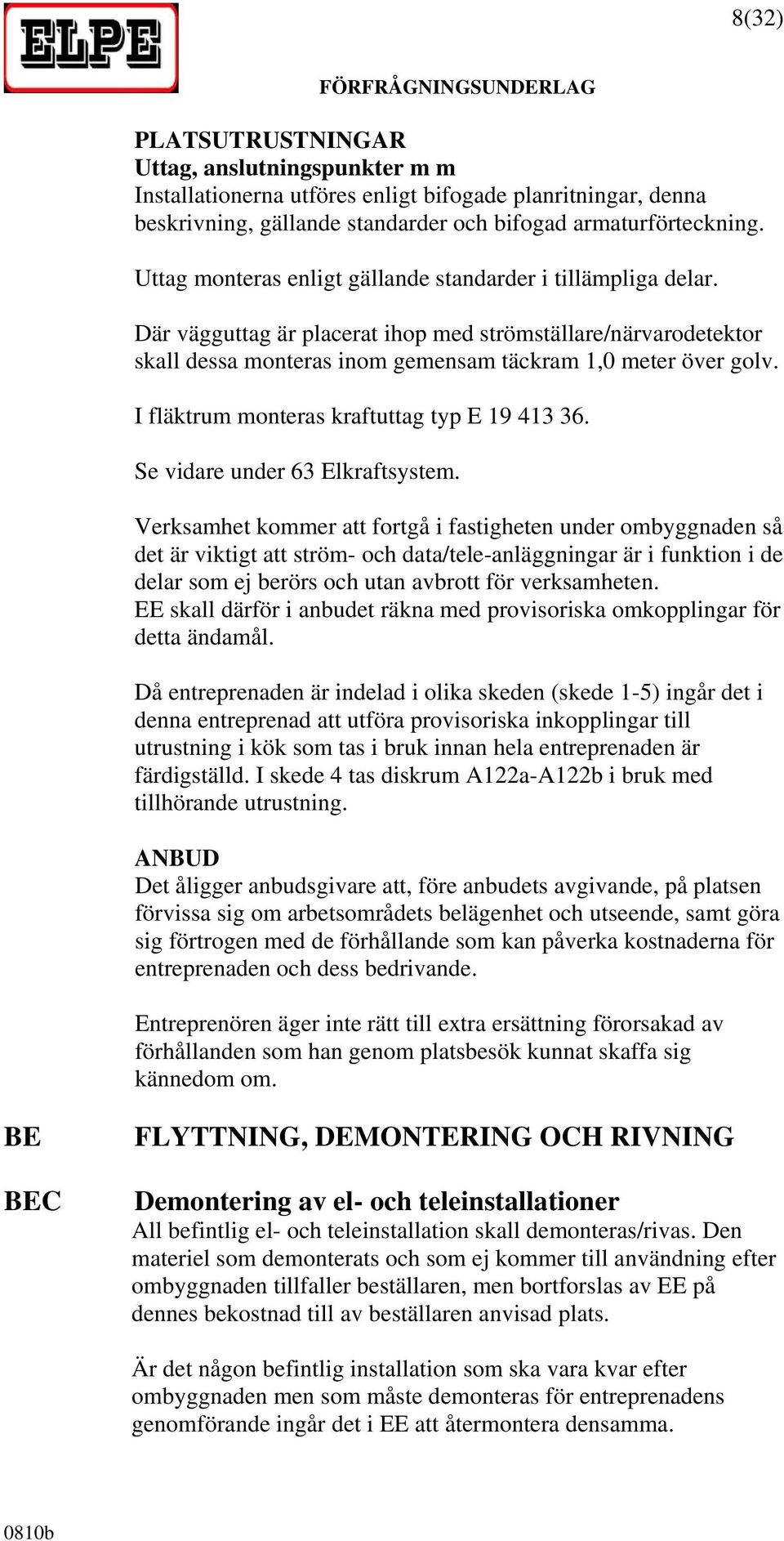

8 8(32) PLATSUTRUSTNINGAR Uttag, anslutningspunkter m m Installationerna utföres enligt bifogade planritningar, denna beskrivning, gällande standarder och bifogad armaturförteckning. Uttag monteras enligt gällande standarder i tillämpliga delar. Där vägguttag är placerat ihop med strömställare/närvarodetektor skall dessa monteras inom gemensam täckram 1,0 meter över golv. I fläktrum monteras kraftuttag typ E Se vidare under 63 Elkraftsystem. Verksamhet kommer att fortgå i fastigheten under ombyggnaden så det är viktigt att ström- och data/tele-anläggningar är i funktion i de delar som ej berörs och utan avbrott för verksamheten. EE skall därför i anbudet räkna med provisoriska omkopplingar för detta ändamål. Då entreprenaden är indelad i olika skeden (skede 1-5) ingår det i denna entreprenad att utföra provisoriska inkopplingar till utrustning i kök som tas i bruk innan hela entreprenaden är färdigställd. I skede 4 tas diskrum A122a-A122b i bruk med tillhörande utrustning. ANBUD Det åligger anbudsgivare att, före anbudets avgivande, på platsen förvissa sig om arbetsområdets belägenhet och utseende, samt göra sig förtrogen med de förhållande som kan påverka kostnaderna för entreprenaden och dess bedrivande. Entreprenören äger inte rätt till extra ersättning förorsakad av förhållanden som han genom platsbesök kunnat skaffa sig kännedom om. BE BEC FLYTTNING, DEMONTERING OCH RIVNING Demontering av el- och teleinstallationer All befintlig el- och teleinstallation skall demonteras/rivas. Den materiel som demonterats och som ej kommer till användning efter ombyggnaden tillfaller beställaren, men bortforslas av EE på dennes bekostnad till av beställaren anvisad plats. Är det någon befintlig installation som ska vara kvar efter ombyggnaden men som måste demonteras för entreprenadens genomförande ingår det i EE att återmontera densamma.

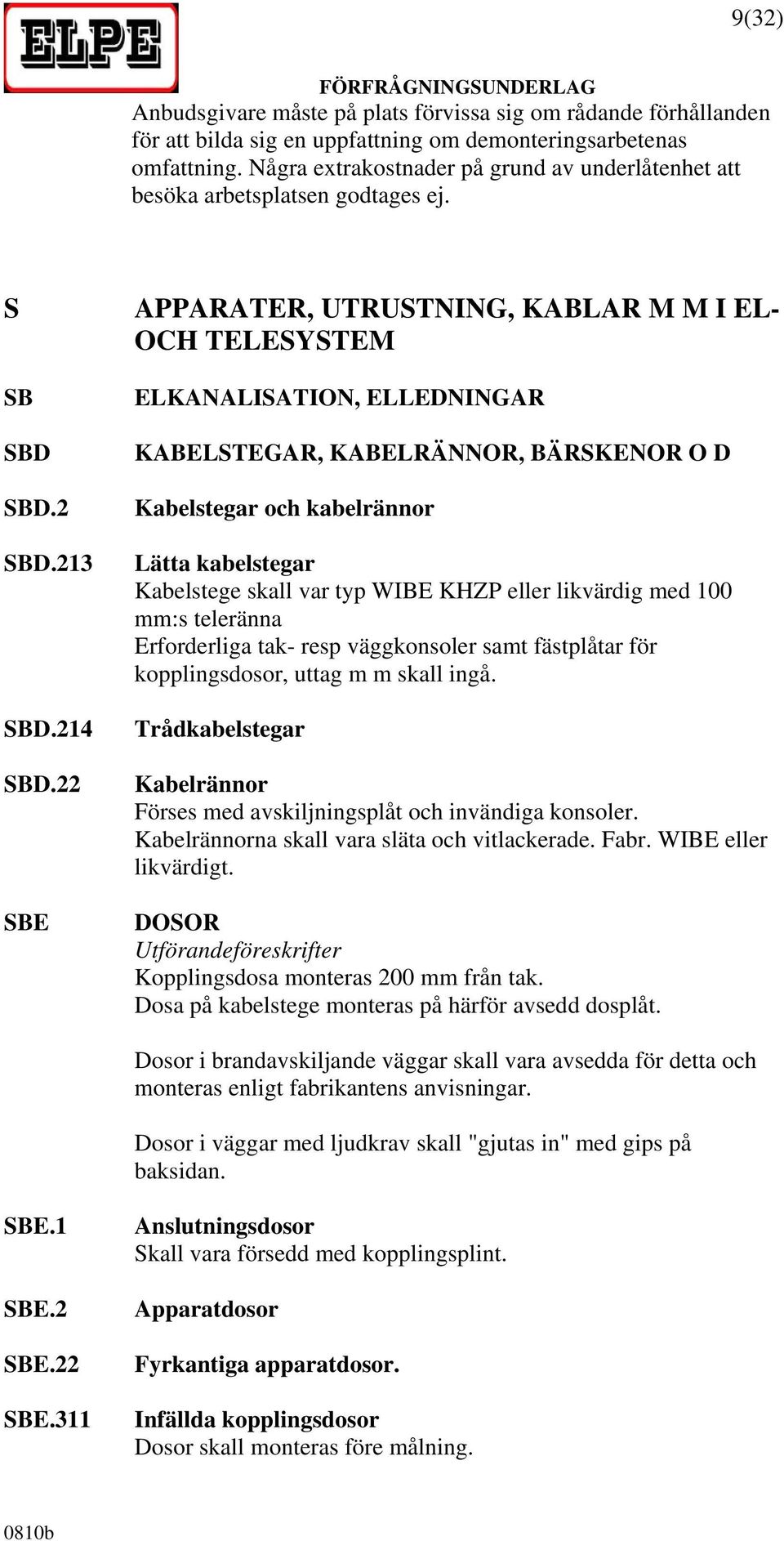

9 9(32) Anbudsgivare måste på plats förvissa sig om rådande förhållanden för att bilda sig en uppfattning om demonteringsarbetenas omfattning. Några extrakostnader på grund av underlåtenhet att besöka arbetsplatsen godtages ej. S SB SBD SBD.2 SBD.213 SBD.214 SBD.22 SBE APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM ELKANALISATION, ELLEDNINGAR KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D Kabelstegar och kabelrännor Lätta kabelstegar Kabelstege skall var typ WIBE KHZP eller likvärdig med 100 mm:s teleränna Erforderliga tak- resp väggkonsoler samt fästplåtar för kopplingsdosor, uttag m m skall ingå. Trådkabelstegar Kabelrännor Förses med avskiljningsplåt och invändiga konsoler. Kabelrännorna skall vara släta och vitlackerade. Fabr. WIBE eller likvärdigt. DOSOR Utförandeföreskrifter Kopplingsdosa monteras 200 mm från tak. Dosa på kabelstege monteras på härför avsedd dosplåt. Dosor i brandavskiljande väggar skall vara avsedda för detta och monteras enligt fabrikantens anvisningar. Dosor i väggar med ljudkrav skall "gjutas in" med gips på baksidan. SBE.1 SBE.2 SBE.22 SBE.311 Anslutningsdosor Skall vara försedd med kopplingsplint. Apparatdosor Fyrkantiga apparatdosor. Infällda kopplingsdosor Dosor skall monteras före målning.

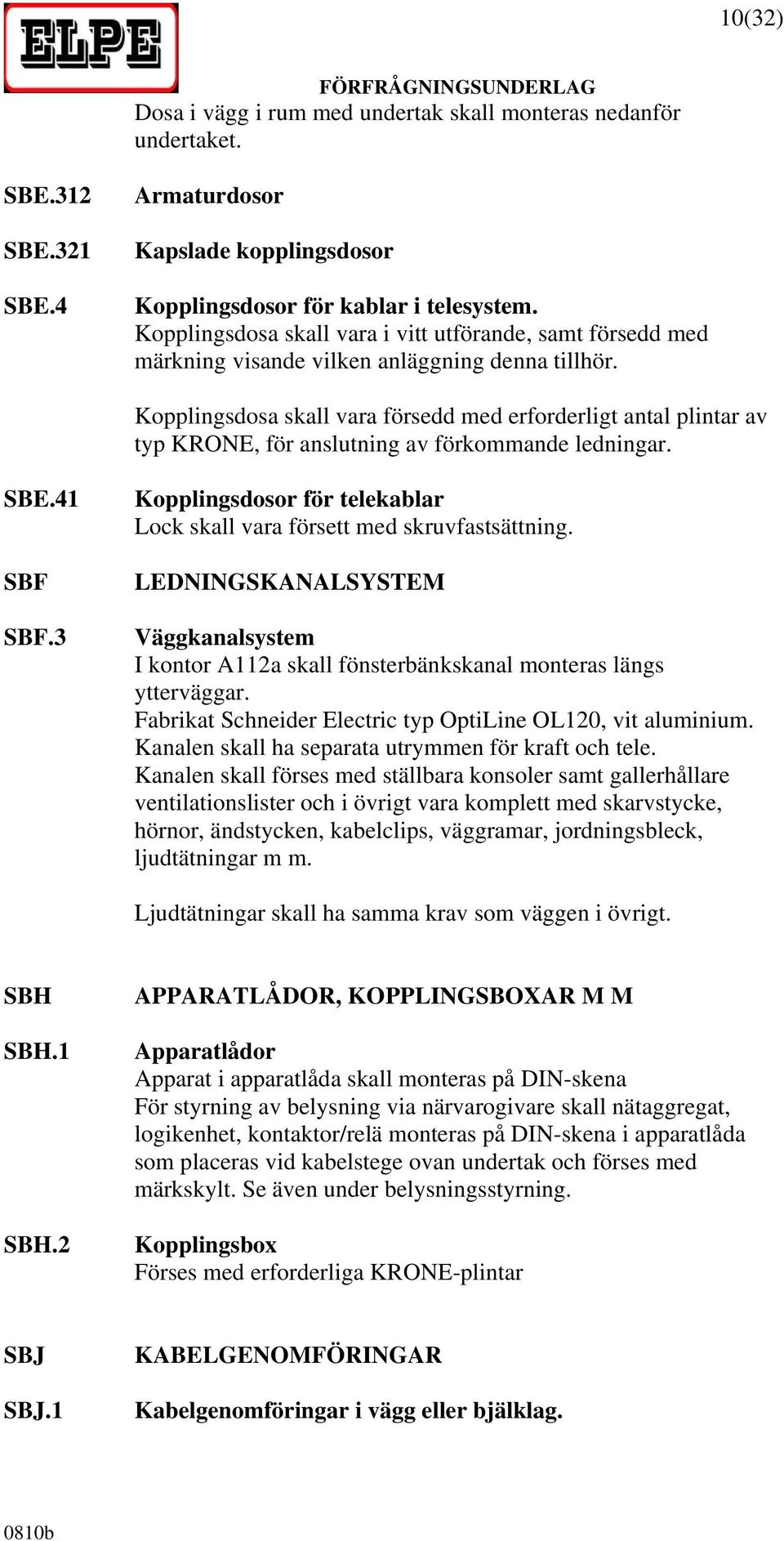

10 10(32) Dosa i vägg i rum med undertak skall monteras nedanför undertaket. SBE.312 SBE.321 SBE.4 Armaturdosor Kapslade kopplingsdosor Kopplingsdosor för kablar i telesystem. Kopplingsdosa skall vara i vitt utförande, samt försedd med märkning visande vilken anläggning denna tillhör. Kopplingsdosa skall vara försedd med erforderligt antal plintar av typ KRONE, för anslutning av förkommande ledningar. SBE.41 SBF SBF.3 Kopplingsdosor för telekablar Lock skall vara försett med skruvfastsättning. LEDNINGSKANALSYSTEM Väggkanalsystem I kontor A112a skall fönsterbänkskanal monteras längs ytterväggar. Fabrikat Schneider Electric typ OptiLine OL120, vit aluminium. Kanalen skall ha separata utrymmen för kraft och tele. Kanalen skall förses med ställbara konsoler samt gallerhållare ventilationslister och i övrigt vara komplett med skarvstycke, hörnor, ändstycken, kabelclips, väggramar, jordningsbleck, ljudtätningar m m. Ljudtätningar skall ha samma krav som väggen i övrigt. SBH SBH.1 SBH.2 APPARATLÅDOR, KOPPLINGSBOXAR M M Apparatlådor Apparat i apparatlåda skall monteras på DIN-skena För styrning av belysning via närvarogivare skall nätaggregat, logikenhet, kontaktor/relä monteras på DIN-skena i apparatlåda som placeras vid kabelstege ovan undertak och förses med märkskylt. Se även under belysningsstyrning. Kopplingsbox Förses med erforderliga KRONE-plintar SBJ SBJ.1 KABELGENOMFÖRINGAR Kabelgenomföringar i vägg eller bjälklag.

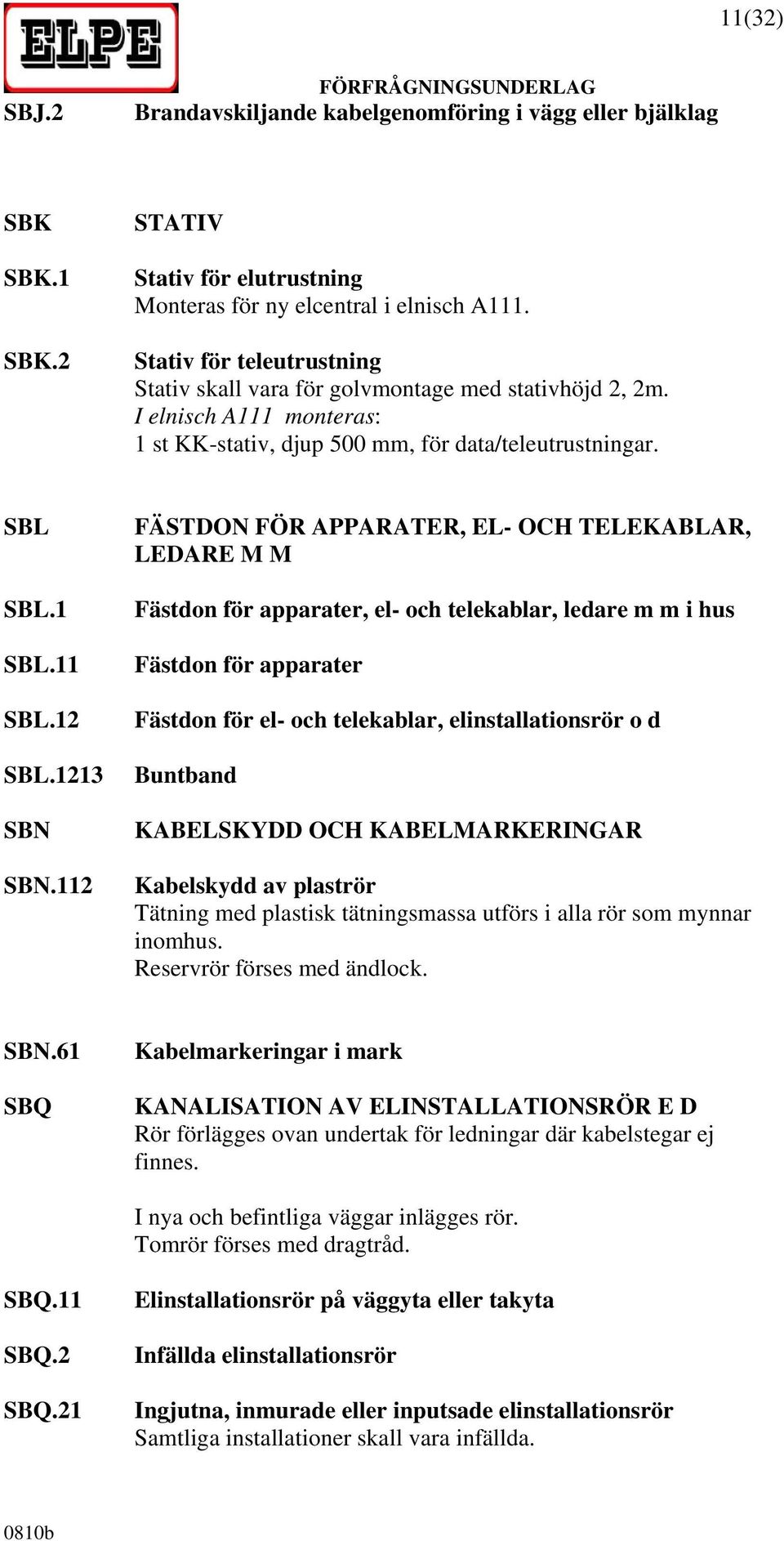

11 11(32) SBJ.2 Brandavskiljande kabelgenomföring i vägg eller bjälklag SBK SBK.1 SBK.2 STATIV Stativ för elutrustning Monteras för ny elcentral i elnisch A111. Stativ för teleutrustning Stativ skall vara för golvmontage med stativhöjd 2, 2m. I elnisch A111 monteras: 1 st KK-stativ, djup 500 mm, för data/teleutrustningar. SBL SBL.1 SBL.11 SBL.12 SBL.1213 SBN SBN.112 FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M Fästdon för apparater, el- och telekablar, ledare m m i hus Fästdon för apparater Fästdon för el- och telekablar, elinstallationsrör o d Buntband KABELSKYDD OCH KABELMARKERINGAR Kabelskydd av plaströr Tätning med plastisk tätningsmassa utförs i alla rör som mynnar inomhus. Reservrör förses med ändlock. SBN.61 SBQ Kabelmarkeringar i mark KANALISATION AV ELINSTALLATIONSRÖR E D Rör förlägges ovan undertak för ledningar där kabelstegar ej finnes. I nya och befintliga väggar inlägges rör. Tomrör förses med dragtråd. SBQ.11 SBQ.2 SBQ.21 Elinstallationsrör på väggyta eller takyta Infällda elinstallationsrör Ingjutna, inmurade eller inputsade elinstallationsrör Samtliga installationer skall vara infällda.

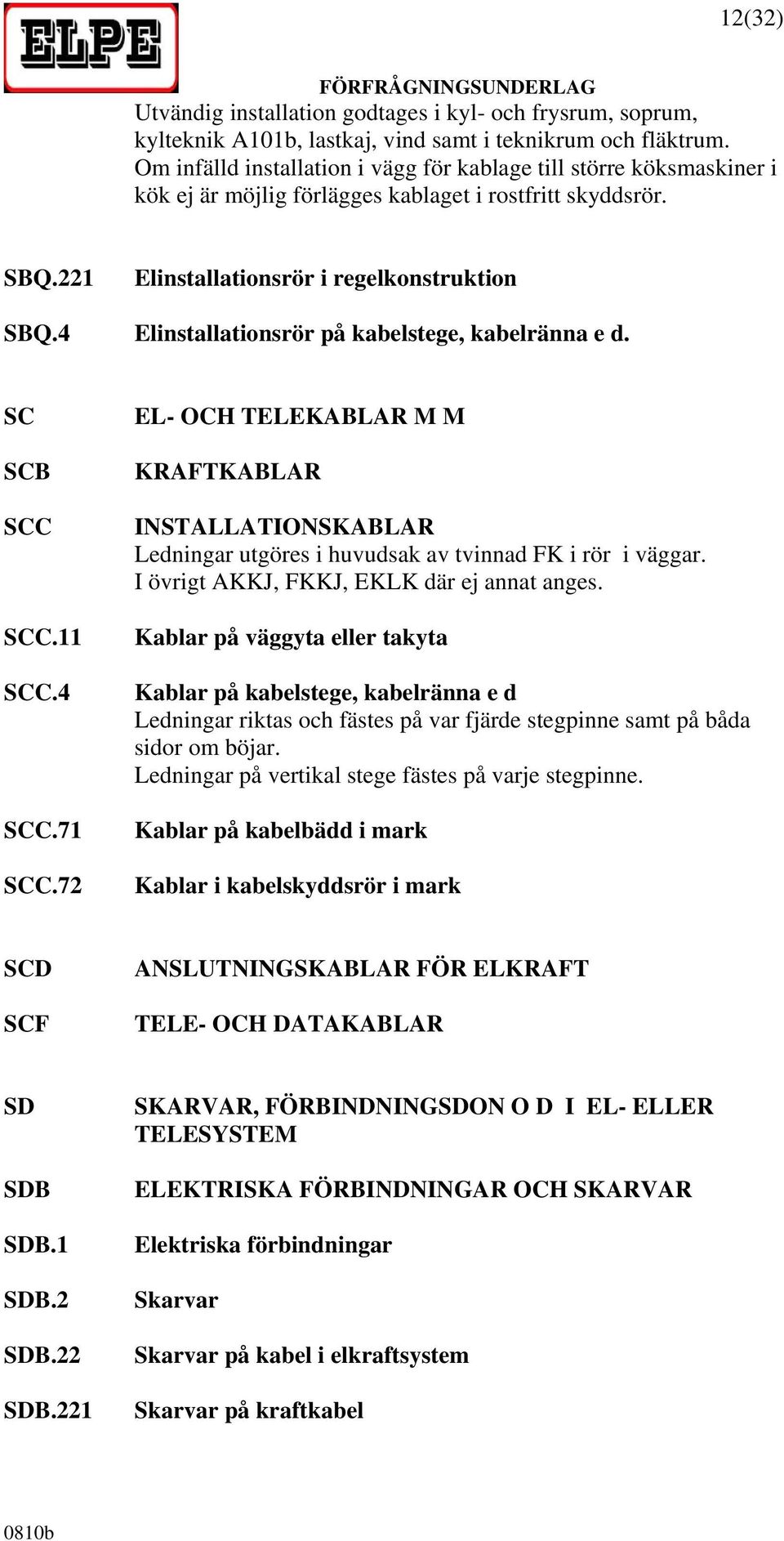

12 12(32) Utvändig installation godtages i kyl- och frysrum, soprum, kylteknik A101b, lastkaj, vind samt i teknikrum och fläktrum. Om infälld installation i vägg för kablage till större köksmaskiner i kök ej är möjlig förlägges kablaget i rostfritt skyddsrör. SBQ.221 Elinstallationsrör i regelkonstruktion SBQ.4 Elinstallationsrör på kabelstege, kabelränna e d. SC SCB SCC SCC.11 SCC.4 SCC.71 SCC.72 EL- OCH TELEKABLAR M M KRAFTKABLAR INSTALLATIONSKABLAR Ledningar utgöres i huvudsak av tvinnad FK i rör i väggar. I övrigt AKKJ, FKKJ, EKLK där ej annat anges. Kablar på väggyta eller takyta Kablar på kabelstege, kabelränna e d Ledningar riktas och fästes på var fjärde stegpinne samt på båda sidor om böjar. Ledningar på vertikal stege fästes på varje stegpinne. Kablar på kabelbädd i mark Kablar i kabelskyddsrör i mark SCD SCF ANSLUTNINGSKABLAR FÖR ELKRAFT TELE- OCH DATAKABLAR SD SDB SDB.1 SDB.2 SDB.22 SDB.221 SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM ELEKTRISKA FÖRBINDNINGAR OCH SKARVAR Elektriska förbindningar Skarvar Skarvar på kabel i elkraftsystem Skarvar på kraftkabel

13 13(32) SDB.222 Skarvar på installationskabel SDC SDC.23 SDC.3 SDC.31 SDC.32 SEB SEB.1 SEC SEC.2 SEC.21 SEC.22 FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM Överföring för kabel i karm Levereras av BE. Kopplingsplintar Kopplingsplintar på skena Samtliga ledare skall plintas, även reservtrådar, en plint per tråd. Spridningsplintar Förses med skyddskåpa med märkfönster. För inbrottslarm och passerkontrollanläggningen skall skyddskåpan vara försedd med inbygg larmkontakt. RELÄER OCH RELÄSKYDD Reläer SÄKRINGAR OCH DVÄRGBRYTARE Säkringar för högst 1 kv Knivsäkringar Minst 3 st säkringar av varje använd typ i reserv Proppsäkringar Ang. reservsäkringar se SKY.71 SEC.3 SED Dvärgbrytare Märkbrytström: Märkbrytförmåga: Karaktäristik: JORDFELSBRYTARE Erforderlig min. 10 ka C Dvärgbrytarna skall vara godkända för frånskiljning samt levereras med låsbygel. SED.1 SJC SJC.22 Strömkännande jordfelsbrytare Typ A 4-pol med märkutlösningsström 30 ma. TRANSFORMATORER Skyddstransformatorer

14 14(32) Storlek framgår av centralspecifikation. SJC.41 SK SKB.42 Strömtransformatorer KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER Lådkapslade kopplingsutrustningar för lågspänning Befintlig serviscentral i befintligt kök rives och bortkopplas. Ny serviscentral monteras i fristående kabelskåp i anslutning till byggnaden vid lastkajen. Ny serviscentral skall matas med 3//AKKJ 4x240/72 med 600A servissäkring. I serviscentralen skall det finnas plats för ytterligare 1 st. servis för framtida behov. Befintlig huvudledning till befintlig central i källaren i skyddsrum omlägges och inkopplas till den nya serviscentralen. De större köksmaskinerna såsom kokgrytor, diskmaskiner, ugnar samt apparatskåp för kyla och ventilation matas direkt ifrån serviscentralen i kabelskåpet. Övriga köksmaskiner samt belysning och uttag matas från ny central som placeras i elnisch i kök. SKB.421 Kapslade centraler Nya gruppcentraler utformas för 5-ledarsystem. Utöver angivna grupper skall minst 20% reservplats finnas. Karaktäristik för automatsäkringar: C Serviscentral i fristående kabelskåp vid lastkaj. Knivsäkringscentral, skyddsform IP 34 D. Fabrikat ABB Kabeldon AB Kapslingar 1 st SDC 1698.H 1 st SDCM 1698.V Kapslingstillbehör 2 st B-S st SD 98-TNS st MARK-S 98 Apparater och nollklämmor 1 st PSFS 5 1 st PSFS 17 1 st MPT S st AD 70 3 st SEKOB st LBOC 800

15 15(32) 1 st TRAFO SD st SLD 000 KLIP 1 st SLD 00 KLIP 3 st AD 300 oemb Omonterade tillval 1 st KSNR 4 1 st NKD 3 4 st SDC LD 3 st 3-pol säkringslastbrytare 3x200A Matas med 3 st. elserviser typ AKKJ 4x240/72-250A Samt plats för ytterligare 1 st. elservis Mätutrustning för ström- Trafomätning samt kapsling för dito Utgående grupper: 1 st. 3-pol. knivsäkring SLD00,160A Central A1A i elnisch, FKKJ 4x120/70 1 st. 3-pol. knivsäkring SLD000,63A AS-Kyla A1B, FKKJ 4x16/16 1 st. 3-pol. knivsäkring SLD000,35A AS-Vent A1C, FKKJ 4x16/16 1 st. 3-pol. knivsäkring SLD000,25A Central A1D skyddsrum, EKKJ 4x6/6 2 st. 3-pol. knivsäkring SLD000,63A 2 st. Kokgrytor Pos. 76, FKKJ 4x25/16 2 st. 3-pol. knivsäkring SLD000,50A 2 st. Kokgrytor Pos. 78, FKKJ 4x25/16 1 st. 3-pol. knivsäkring SLD000,25A 1 st. Kokgryta Pos. 79, EKKJ 4x6/6 2 st. 3-pol. knivsäkring SLD000,63A 2 st. Kombiugnar Pos. 98, FKKJ 4x25/16 1 st. 3-pol. knivsäkring SLD000,50A 1 st. Kombiugn Pos.101, FKKJ 4x16/16 1 st. 3-pol. knivsäkring SLD000,63A 1 st. Diskmaskin Pos.124, FKKJ 4x25/16 1 st. 3-pol. knivsäkring SLD000,35A 1 st. Grovdiskmaskin Pos.136, EKKJ 4x10/10 1 st. 3-pol. knivsäkring SLD000,35A 1 st. Kombiugn Pos.69, FKKJ 4x10/10 (Även via reservkraftaggregat) 1 st. 3-pol. knivsäkring SLD000,20A 1 st. Kombiugn Pos.64, EKKJ 4x4/4 (Även via reservkraftaggregat) 5 st. 1-pol. normsäkring, 10A Kylskåp pos.45, Nedkylningsskåp pos.53, Frysskåp pos.54, Kylskåp pos.55, Kyl-/Frysskåp pos.108 (Även via reservkraftaggregat) 4 st. 1-pol. normsäkring, 10A Arbetsuttag. Pos. 156 (Även via reservkraftaggregat) 1 st. 4-pol. jordfelsbrytare 30mA För ovanstående grupper (Pos. 156) 1 st. 3-fas uttag CEE 32A I kabelskåp för anslutning av mobilt reservkraftaggregat för ovanstående grupper. 2 st. låsbara brytare i kabelskåp För by-pass vid användning av reservkraftaggregat samt för brytning av nätspänning.

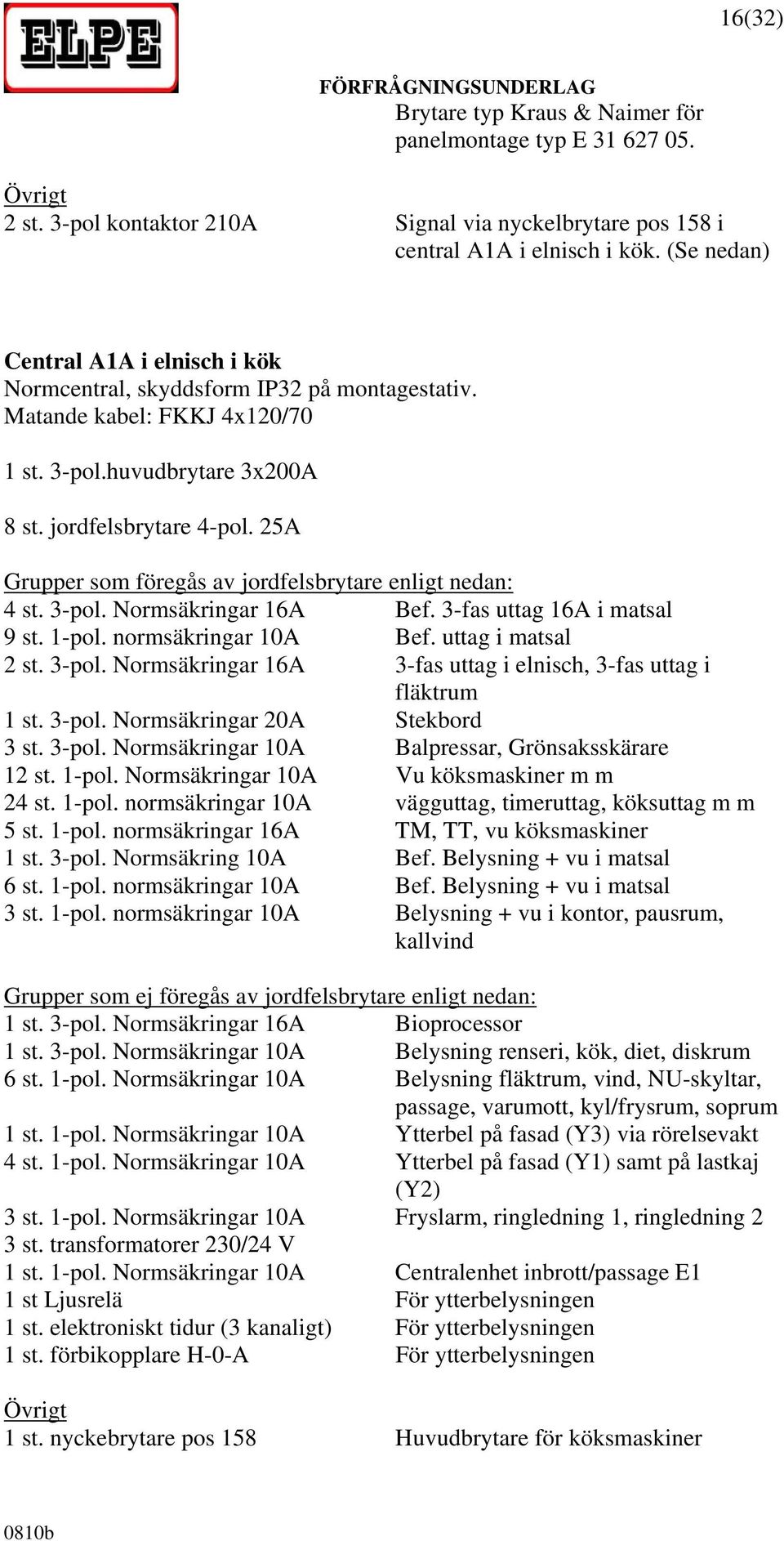

16 16(32) Brytare typ Kraus & Naimer för panelmontage typ E Övrigt 2 st. 3-pol kontaktor 210A Signal via nyckelbrytare pos 158 i central A1A i elnisch i kök. (Se nedan) Central A1A i elnisch i kök Normcentral, skyddsform IP32 på montagestativ. Matande kabel: FKKJ 4x120/70 1 st. 3-pol.huvudbrytare 3x200A 8 st. jordfelsbrytare 4-pol. 25A Grupper som föregås av jordfelsbrytare enligt nedan: 4 st. 3-pol. Normsäkringar 16A Bef. 3-fas uttag 16A i matsal 9 st. 1-pol. normsäkringar 10A Bef. uttag i matsal 2 st. 3-pol. Normsäkringar 16A 3-fas uttag i elnisch, 3-fas uttag i fläktrum 1 st. 3-pol. Normsäkringar 20A Stekbord 3 st. 3-pol. Normsäkringar 10A Balpressar, Grönsaksskärare 12 st. 1-pol. Normsäkringar 10A Vu köksmaskiner m m 24 st. 1-pol. normsäkringar 10A vägguttag, timeruttag, köksuttag m m 5 st. 1-pol. normsäkringar 16A TM, TT, vu köksmaskiner 1 st. 3-pol. Normsäkring 10A Bef. Belysning + vu i matsal 6 st. 1-pol. normsäkringar 10A Bef. Belysning + vu i matsal 3 st. 1-pol. normsäkringar 10A Belysning + vu i kontor, pausrum, kallvind Grupper som ej föregås av jordfelsbrytare enligt nedan: 1 st. 3-pol. Normsäkringar 16A Bioprocessor 1 st. 3-pol. Normsäkringar 10A Belysning renseri, kök, diet, diskrum 6 st. 1-pol. Normsäkringar 10A Belysning fläktrum, vind, NU-skyltar, passage, varumott, kyl/frysrum, soprum 1 st. 1-pol. Normsäkringar 10A Ytterbel på fasad (Y3) via rörelsevakt 4 st. 1-pol. Normsäkringar 10A Ytterbel på fasad (Y1) samt på lastkaj (Y2) 3 st. 1-pol. Normsäkringar 10A Fryslarm, ringledning 1, ringledning 2 3 st. transformatorer 230/24 V 1 st. 1-pol. Normsäkringar 10A Centralenhet inbrott/passage E1 1 st Ljusrelä För ytterbelysningen 1 st. elektroniskt tidur (3 kanaligt) För ytterbelysningen 1 st. förbikopplare H-0-A För ytterbelysningen Övrigt 1 st. nyckebrytare pos 158 Huvudbrytare för köksmaskiner

17 17(32) Skall ej bryta frysskåp,kylskåp, nedkylningsskåp samt mikrovågsugn Även uttag vid arbetsplats i varumottagning skall ej brytas 1 st. 3-pol kontaktor 145A Via ovanstående nyckelbrytare Signal från passageanlägging via avlarmning för upptändning av belysning enligt denna beskrivning. SKB.422 SKB.62 SKF SKF.32 SKF.62 SKY.71 SKF.72 SKY.132 Beröringsskyddade centraler Mätartavlor, mätarblock. Ny serviscentral förses med mätutrustning för strömtrafomätning. ELKOPPLARE I KOPPLINGSUTRUSTNING Lastbrytare och lastfrånskiljare för högst 1 kv Lågspänningskontaktorer Skåp för smältpatroner Vid de nya centralerna med smältsäkringar monteras förvaringsskåp, t ex typ E (behövs ej vid normcentraler). Vid serviscentralen monteras E Samtliga skåp fyllda med säkringar av de typer som ingår i entreprenaden. Säkerhetsbrytare för högst 1 kv Patronmanöverdon för knivsäkringar SLB SLB.1 SLB.13 SLB.131 SLD.11 SLC SLC.1 STRÖMSTÄLLARE M M I ELSYSTEM Installationsströmställare Typ Eljo Trend. Återfjädrande strömställare Tryckknapp för trappbelysning Manövertryckknappar KOPPLINGSUR, TRAPPAUTOMATER, TIDSTRÖMSTÄLLARE M M Kopplingsur För styrning av ytterbelysningen på fasaden utnyttjas tidkanal i inbrott- & passagekontrollsystemet för ovanstående.

18 18(32) SLC.32 SLF.11 SM SMB SMB.1 SMB.11 Elektroniska tidströmställare Infällda med omställbar tidsinställning. Inställes på 60 min. Monteras för uttag för kaffebryggare m m. Omfattning enligt planritningarna. Ljusrelä Monteras på fasad. Placering framgår av planritning. UTTAG I ELKRAFTSYSTEM ELUTTAG Vägguttag Vägguttag, högst 16A för allmänbruk T ex typ Eljo Trend. I kök skall vägguttagen vara försedda med lock, IP44. I kök skall samtliga uttag vara infällda i vägg. Inget utvändigt kablage till uttag och apparater får förekomma i kök. Allt kablage skall vara infällt i väggar. Bilningsarbete ingår i EE. Efterlagning ingår i BE. SMB.121 SMB.141 SMB.3 Vägguttag för industribruk e d 3-fas uttag 16A monteras i fläktrum på vind. Vägguttag kombinerade med tidströmställare Med elektronisk omställbar tidströmställare och gemensam täckplatta. Inkopplingstid inställes på 1 timme. I kök skall timer och uttag vara separata enheter i egna a-dosor. Timer t.ex E , IP44, eller likvärdigt. Lamputtag 61 EL- OCH TELEKANALISATIONSSYSTEM 61.1 El- och telekanalisationssystem-ledningskanaler Kanalerna skall vara kompletta med erforderliga monteringsdetaljer, konsoler, skarvar, inner- resp ytterhörn, kabelhyllor, kopplingsdosor, genomföringsmuffar m m till en komplett installation El- och telekanalisationssystem-kabelstegar och kabelrännor

19 19(32) Kabelstegar monteras i enlighet med ritningarna. Kabelstegarna monteras med sidohängda konsoler. Inom fläktrum anpassas installationen av kabelstegarna efter vvsinstallationerna. Exakt placering och montageväg bestämmes på plats. 63 ELKRAFTSYSTEM 63.BC 63.BCB/1 Lågspänningsnät Lågspänningsnät för växelström - kabelnät i mark eller hus Allmänt Strömbelastande ledningar skall skiljas från kablar för styrning, övervakning och tele. Uttag m m Uttag monteras i enlighet med ritningarna Från elcentralen förlägges ledningar till samtliga köksapparater och uttag m m Samtliga nya uttag skall kopplas över jordfelsbrytare. Förteckning över utrustning som skall anslutas i kök framgår av planritningarna. Köksutrustningen levereras av annan entreprenör. I EE ingår ingår en komplett installation med uttag / arbetsbrytare/anslutning. Samtliga apparater skall styras via centralt placerad nyckelbrytare i passage A106. Nyckelbrytaren skall styra samtliga maskiner och uttag i kök med undantag för frysskåp, kylskåp, nedkylningsskåp samt mikrovågsugn. Två vägguttag i varumottagningen vid arbetsplats skall ha strömförsörjning även när nyckelbrytaren är frånslagen. 63.F Belysningssystem och ljussystem Allmänbelysningen utgörs i stort av lysrörsarmaturer med T5- lysrör. Dessa kompletteras på en del ställen av infällda downlights med kompaktlysrör. I frysrum utgörs belysningen av lysrörsarmaturer för T8-rör. Armaturer monteras enligt bilaga 1. System och funktioner

20 20(32) Kontor A112a Nedpendlad (ca 500 mm från undertak) lysrörsarmatur över arbestplats med switchdim funktion via dragsnöre. Infälld downlight innanför dörr. Styres via kronomkopplare. Pausrum A112 Nedpendlad armatur över bord. Armatur dikt tak innanför dörr. Styres via kronomkopplare. Bänkbelysningsarmatur under överskåp. Kylrum A105, A107-A108, A124, Frysrum A109-A110 Lysrörsarmatur som monteras dikt tak. Styres via strömställare med separat signallampa (röd) utanför rummet intill dörren. Emb. A103 Lysrörsarmatur med inbyggd närvarosensor som monteras dikt tak. Soprum A104 Lysrörsarmaturer som monteras dikt tak. Styres via separat närvarodetektor som monteras i tak. Varumottagning A102, Passage A106, A116 Lysrörsarmaturer som monteras dikt tak. Styres via från/tillkoppling av larmet via kortläsaren. Omkl. A114 Lysrörsarmaturer som monteras dikt tak. Styres via närvarodetektor (PIR) innanför dörr i kombination (ram) med vägguttag. WC/D A115 Lysrörsarmaturer som monteras ovan spegel. Armatur för kompaktlysrör som monteras dikt tak. Styres via närvarodetektor (PIR) innanför dörr. Städ A117 Lysrörsarmatur med inbyggd närvarosensor som monteras dikt tak. Distr.A125, Torrförråd A126 Lysrörsarmaturer med inbyggd närvarosensor som monteras dikt tak. Varav en av armaturerna är masterarmatur med sensor och den andra är en slavarmatur.

21 21(32) Renseri A118, Diet A119, Sluss A123, Kök A121- A121a, Diskrum A122a-A122b Lysrörsarmaturer, s k hygienarmaturer, som monteras infällt i tak Styres via från/tillkoppling av larmet via kortläsaren. Lastkaj A101 Lysrörsarmaturer som monteras dikt tak. Styres via ljsusrelä, tidfunktion samt förbikopplare H-0-A i centralen. Efter kl på kvällen skall armaturerna tända via rörelsevakt och förbli tända i 10 minuter efter någon lämnat området. Kylteknik A101b Lysrörsarmaturer som monteras i nisch ovan dörrar. Styres via strömställare innanför dörr. Kallvind Lysrörsarmaturer som monteras på undersida kabelstege samt dikt mot takstolar. Styres via strömställare innanför dörr. Fläktrum på vind Lysrörsarmaturer som på armaturskenor. Exakt placering bestämmes på plats. Hänsyn tages till vvs-installationer. Styres via tryckknapp innanför dörr. Impulsrelä samt kontakter placeras i centralen. Belysta utgångsskyltar Dessa armaturer matas från central och har inbyggda batterier för backup. Armaturerna skall alltid vara tända.

22 22(32) Utomhus Ytterbelysningen (littr Y1) på fasader skall upptändas och släckas via ljusrelä och förbikopplare H-0-A i centralen i elnisch. Ytterarmaturer littr Y3 skall enbart tända och släcka via inbyggd rörelsevakt efter mörkrets inbrott. Omfattningen framgår av planritningarna. På lastkaj förses närvarodetektor med vandalskydd. SN SNB LJUSARMATURER, LJUSKÄLLOR M M FASTA LJUSARMATURER FÖR ALLMÄNBELYSNING Leverans och montage av armaturer inkl. ljuskällor enligt armaturspecifikationen bilaga 1, skall ingå i entreprenaden. 10 % av varje ljuskällesort skall medlevereras i reserv dock minst 3 st av varje. SNB.1 SNB.2 SNC.1 SNT SNT.1 SNT.122 Fasta ljusarmaturer för öppen montering Fasta ljusarmaturer för infälld montering Infällda armaturer i undertaksplattor skall förses med avbärarskenor på ovansidan så att inte armaturerna äter sig igenom undertaksplattan. Flyttbara ljusarmaturer för inredning De pendlade armaturerna ansluts till vägguttag ovan undertak. Samtliga pendlade armaturer förses med bärskenor för fäste i undertaksskenorna. BELYSNINGSMATERIEL Ljuskällor Ljuskällor ingår i entreprenaden och anpassas till resp. armaturs bestyckning. Lysrör Lysrör skall vara varmvita fullfärgsrör (-830) 63.FHB Nödbelysningssystem Vid ut- och nödutgångsdörrarna monteras genomlysta utgångsarmaturer. Omfattningen framgår av planritningen.

23 23(32) 63.J Motordriftsystem SQ Roterande elmaskiner Motorer ansluts med till resp. motor anpassad ledning, fast till fast monterade motorer och rörlig till ej fastsatta motorer. Entreprenören inkopplar motorer enligt schema upprättat av motorleverantören. Motorer som fjärrmanövreras eller har automatisk styrutrustning förses med säkerhetsbrytare enligt SKF.72 Ledning till motor på avstånd från vägg monteras på profilerad hålskena. Ventilationsfläktar och pumpar för d:o I EE ingår kabelförläggning och inkoppling av huvudledning till automatikskåp för vvs-anläggning. All kanalisation, ledningsförläggning och inkoppling för utrustning efter respektive automatikskåp ingår i SE. Kylanläggning för kök I EE ingår kabelförläggning och inkoppling av huvudledning till automatikskåp för kylanläggning för kök. All kanalisation, ledningsförläggning och inkoppling för utrustning efter respektive automatikskåp ingår i KE. All kanalisation, ledningsförläggning och inkoppling för elektrisk golvvärme i golv i frysrum ingår i KE. Fettavskiljare I mark i gatt framför kabelskåp skall tank för fettavskiljare installeras. I EE ingår att montera och installera kanalisation/tomrör för nivålarm för fettavskiljare. Larmutrustning levereras och inkopplas av annan entreprenör. Larmtablå skall monteras i kontor A112a I brunn monteras nivåvippa för larm. Automatiska dörröppnare Automatiska dörröppnare monteras av BE på följande dörrar: Dörr mellan matsal A126 och nytt vindfång A127. Utgångsdörr från vindfång A127 och ut i det fria. Entré trappa C101 Entrédörr ute från det fria till Foajé 1102A.

24 24(32) I denna entreprenad (EE) ingår: - förläggning och inkoppling av gruppledningar - montage av säkerhetsbrytare - öppningsfunktion via armbågskontakter Vid låst dörr skall dörrautomatiken vara förreglad. Armbågskontakter placeras med u.k. 0,7 m över mark / golv. 64 TELESYSTEM 64.BCD/1 Flerfunktionsnät för telekommunikationssystemfastighetsnät för informationsöverföring. Varje datauttag redovisat på planritningarna matas med oskärmad kabel typ Belden 4x2x0,5 kat. 6 eller likvärdigt. Uttagen skall textmärkas och förses med färgsignalering. All utrustning skall installeras i enlighet med ISO/TEC A för generella klass E fastighetsnät. Mätningar skall utföras enligt normer eller drafts för UTP-nät. För såväl data- som teleuttag skall mättningsprotokoll levereras. Kablage för datauttagen avslutas och inkopplas i kopplingsställ i elnisch. KK-ställen med patchpaneler. I elnisch skall EE leverera och montera nytt montagestativ för patchpaneler. Datauttagen är 8-pol. modularjack (oskärmat utförande) Omfattningen framgår av planritningarna. Från nytt kk-ställ i elnisch förlägges kabel typ Belden 4x2x0,5 kat.6 (oskärmad) till simhallens kassa/reception där påkoppling mot befintlig data-anläggning utföres. Rikstelefonuttag Till varje rikstelefon-uttag framdrages kablage typ. Belden 4x2x0,5 kat. 6 (oskärmat utförande). RT-uttag: 8-pol. Modularjack. Omfattningen framgår av planritningarna. Kablage för rt-uttagen skall kopplas upp på patchpaneler i kopplingsställ i elnisch. Även korskoppling i kk-ställ ingår i EE.

25 25(32) Från nytt kk-ställ i elnisch förlägges kabel typ ELLXEB 10x2x0,5 till simhallens kassa/reception där påkoppling mot befintlig rtanläggning utföres. 64.CBEB 64.CCB Inbrottslarmsystem Inbrottslarmet integreras med entré- och passerkontrollsystemet enligt nedan. Entré- och passerkontrollsystem Fastigheten skall förses med passagesystem typ. Siemens/Bewator 2010 anläggning med larmförbikoppling. Anläggningen skall vara integrerad med en inbrottsskyddsanläggning. Larmförbikoppling utföres via beröringsfri läsare med knappsats. Samtliga dörrar och öppningsbara fönster i skalet skall förses med infällda magnetkontakter i karm. Samtliga fönster och dörrar med fönster i skalet skall förses med limmade glaskrossdetektorer. Anläggningen skall vara komplett inklusive all programmering med tider för de olika larmområdena. Samtliga motorlås inklusive strykort, eltryckeslås, karmöverföring, levereras av BE. Inkopplas av EE. Kortläsare inkl. öppningsknapp levereras och inkopplas av EE. 50 st. tag-brickor skall levereras. Dörrmiljöer - Funktionsbeskrivning Ytterdörr YD1a till vindfång A113 Bestyckning 1 st kortläsare Bewator RB500 Cotag på utsidan + väderskydd 1 st infälld magnetkontakt Bewator Mk240 i karm 1 st motorlås typ ASSA 810S-50 eller likvärdigt med tillhörande DAC (styrkort) (Nattlås) 1 st karmöverföring för ovanstående lås. 1 st eltryckeslås typ ASSA eller likvärdigt (Daglås) 1 st karmöverföring för ovanstående lås. 1 st tryckknapp för låsöppning på insidan Bewator EB2. 1 st. tryckknapp på utsida för ringledningsfunktion. Funktion Kortläsaren larmar av larmområdena 1-3. Larmområde 1: Kök, Larmområde 2: Soprum A104, Larmområde 3: Matsal. Vid avlarmning öppnar motorlåsen (nattlåsen) i dörr YD2 samt dörr YD4. Dörren är via eltryckeslåset låst på dagtid. Tryckknapp på insidan öppnar daglåset.

26 26(32) Tryckknapp på utsida aktiverar ringklocka i kök och pausrum. Vid strömavbrott på dagtid öppnar eltryckeslåset (daglåset) och motorlåset förblir öppet. Vid strömavbrott i larmad lokal förblir motorlåset (nattlåset) låst. Om motorlåsen i utrymningsdörrarna YD2 och YD4 ej öppnar vid avlarmning av lokalen via kortläsaren skall summer ljuda för att indikera fel i motorlåset. Ytterdörr YD2 till varumottagning A102 Bestyckning 2 st infällda magnetkontakt Bewator Mk240 i karm 1 st motorlås typ ASSA 810S-50 eller likvärdigt med tillhörande DAC (styrkort). (Nattlås) 1 st karmöverföring för ovanstående lås. Funktion Motorlåset öppnar vid avlarmning av lokalen via kortläsare vid dörr YD1a. Dörren skall vara öppen på dagtid. Vid strömavbrott på dagtid förblir motorlåset öppet. Vid strömavbrott i larmad lokal förblir motorlåset (nattlåset) låst. Om motorlåset ej öppnar vid avlarmning av lokalen via kortläsaren skall summer ljuda för att indikera fel i motorlåset. Ytterdörr YD1b till distribution A125 Bestyckning 1 st infälld magnetkontakt Bewator Mk240 i karm Mekaniskt lås Funktion Dörr med mekaniskt lås som manövreras med nyckel. Magnetkontakten frigörs vid avlarmning av lokalen via kortläsare vid dörr YD1a. Ytterdörr YD5 till soprum A104 Bestyckning 1 st kortläsare Bewator RB500 Cotag på utsidan + väderskydd 2 st infällda magnetkontakt Bewator Mk240 i karm 1 st eltryckeslås typ ASSA EL580 eller likvärdigt (Daglås) 1 st karmöverföring för ovanstående lås.

27 27(32) Funktion Kortläsaren larmar endast av larmområde 2. Larmområde 2: Soprum A104. Vid avlarmning öppnar eltryckeslåset. Dörren är via eltryckeslåset alltid låst. Eltryckeslåset skall indikera öppen/stängd, låst/olåst dörr. Låset öppnas via vred på insida. Vid strömavbrott på dagtid öppnar eltryckeslåset. Vid strömavbrott i larmad lokal förblir eltryckeslåset låst. Innerdörr YD3 mellan Emballage A103 och soprum A104 Bestyckning 1 st infälld magnetkontakt Bewator Mk240 i karm Mekaniskt lås Funktion Dörr med mekaniskt lås som manövreras med nyckel från soprumssida och vred från Emballagerumssida. Magnetkontakten frigörs vid avlarmning av lokalen via kortläsare vid dörr YD1a. Observera att dörren skall ej avlarmas vid inpassering via kortläsare från soprum A104. Ytterdörr YD4 till vindfång A127 Bestyckning 1 st infälld magnetkontakt Bewator Mk240 i karm 1 st motorlås typ ASSA 810S-50 eller likvärdigt med tillhörande DAC (styrkort) (Nattlås) 1 st karmöverföring för ovanstående lås. 1 st automatisk dörröppnare med öppningsfunktion via armbågskontakt endast från insidan. Funktion Motorlåset öppnar vid avlarmning av lokalen via kortläsare vid dörr YD1a. Dörren skall vara öppen på dagtid. Vid strömavbrott på dagtid förblir motorlåset öppet. Vid strömavbrott i larmad lokal förblir motorlåset (nattlåset) låst. Om motorlåset ej öppnar vid avlarmning av lokalen via kortläsaren skall summer ljuda för att indikera fel i motorlåset. Förregling av dörrautomatik vid låst dörr. Innerdörr ID10:11 Automatisk dörröppnare

28 28(32) Övriga dörrar Befintlig dörr mellan kök A121 och matsal skall förses med utvändigt monterad magnetkontakt. Befintlig dörr mellan diskrum A122a och matsal skall förses med utvändigt monterad magnetkontakt. Dörr/lucka till fläktrum utifrån förses med magnetkontakt. Fönster Samtliga öppningsbara fönster skall förses med infälld magnetkontakt i karm. Samtliga fönster skall förses med limmade glaskrossdetektorer. Omfattningen av ovanstående framgår av planritningarna. 64.CBH TEB.222 Nödsignalsystem I frysrum A109 och A110 skall ett s k fryslarm monteras med anropsknappar i resp rum och summerlampa ovan resp dörr. Erforderlig strömförsörjning monteras i central. Anropsapparater Innanför dörr i kombination med återställning med montagehöjd 0,5 m över golv. Typ av utrustning framgår av planritningen. TEB.223 Återställningsapparater Innanför dörr i kombination med anropsknapp med montagehöjd 0,5 m över golv samt inne i rummet med montagehöjd 0,2 m över golv. Typ av utrustning framgår av planritningen. 66.B System för spänningsutjämning i elkraftsystem POTENTIALUTJÄMNING Vid centralen i elnisch monteras en huvudpotentialutjämningsskena, PUS. Från denna PUS-skena förlägges Cu 25 kvmm till fläktrum på vind PUS-skena monteras. Till respektive PUS-skena ansluts samtliga nya anläggningar i denna entreprenad som VS-rör, ventilationstrummor, kabelstegar, fönsterbänkkanaler mm samt alla elektriska anläggningar.

29 29(32) PUS-anläggningen utförs enligt elinstallationsreglerna SS SEK handbok 413, planritningar, och enligt denna beskrivning. Y YTB YTB.16 YTB.163 YTB YTB YTB YTB YTB.1637 YTB YTB.164 YTB.1641 YTB.1642 YTB.1643 YTB.26 MÄRKNING, PROVNING, DOKUMENTATION M M MÄRKNING, PROVNING, INJUSTERING M M Märkning av el- och teleinstallationer Märkning av centralutrustningar i elkraftinstallationer Märkning av lådkapslade centraler Neutral- och skyddsledare märkes med gruppnummer. Såväl gruppförteckning som gruppschema(ringschema) monteras för samtliga centraler. Märkning av huvudledningar Märkning av gruppledningar Märkning av hjälpströmkretsar Märkning av platsutrusningar i elkraftinstallationer Märkning av platsutrustningar i motordriftsystem Märkning av teleinstallationer Märkning av centralutrustningar i teleinstallationer Märkning av ledningsnät i teleinstallationer Märkning av platsutrustningar i teleinstallationer Skyltning för el- och teleinstallationer Skyltar skall vara av skiftad plast med svart text på vit botten. Skyltar bör

30 30(32) samordnas med övriga entreprenörer så att enlighet erhålles i hela anläggningen. YTC YTC.16 YTC.163 YTC.1632 YTC.1634 YTC.164 YTC.26 YTC.463 PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Provning av el- och telesystem Provning av elkraftsystem Provning av belysningssystem och ljussystem Provning av motordriftsystem Provning av telesystem Injustering av el- och telesystem Kontroll före idrifttagning av elkraftinstallationer YU YUC.6 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Bygghandlingar för el- och teleinstallationer Elentreprenören upprättar: - centralritning. - specifikationer apparater YUE.6 Underlag för relationshandlingar för el- och teleinstallationer. Elentreprenören överlämnar underlag för relationsritningar till elkonsulten senast 14 dagar före slutbesiktning. Underlaget skall bestå av bygghandlingsritning med införda revideringar. YUD YUD.63 RELATIONSHANDLINGAR FÖR INSTALLATIONER Relationshandlingar för elkraftinstallationer EE upprättar relationshandlingar som överlämnas senast vid slutbesiktningen.

31 31(32) Underlag för relationsritningar upprättas av EE med ändringar införda på papperskopior som överlämnas till konsulten senast 14 dagar innan slutbesiktningen. Två omgångar DU-pärmar med 2 omg. kopior av relationsritningarna vikta och insatta i pärmar + 1 st. CD-skiva överlämnas av EE senast vid slutbesiktningen. Relationshandlingar förses med text: " RELATIONSHANDLINGAR" Relationshandlingar skall omfatta: - Dokumentlista - Monteringsritningar över centraler och apparatskåp. - Armaturförteckning YUD.642 Relationshandlingar för teletekniska säkerhets-installationer - Registreringshandlingar för tele- resp datanät. - Inkopplingsschema för inbrotts- och passerkontrollanläggningen. Kvalitetspärm för kraft, belysning och tele - Innehållsförteckning - Kvalitetskontroller som utförs och signeras fortlöpande under entreprenaden. - Varugarantier. - Intyg om jordning och isolationsmätning. - Intyg om funktionsprov - Provningsprotokoll för data- och telenät - Provningsprotokoll för inbrottslarmanläggningen - Provningsprotokoll för fryslarmet YUH.6 Driftinstruktioner för el- och teleinstallationer För anläggningen upprättas reservdelslistor för i resp utrymme använd materiel. Av listorna skall framgå uppgifter om fabrikat, typ, tillverkningsnummer (Enummer) och inköpsställe med ev. kompletterande data (enbart sammanställning av broschyrer o d i pärmar godtas inte.)

32 32(32) Instruktionerna överlämnas till beställaren i 3 omgångar senast vid slutbesiktningen. YUH.63 YUH.64 YUK.6 Driftinstruktioner för elkraftinstallationer Driftinstruktioner för teleinstallationer Underhållsinstruktioner för el- och teleinstallationer Underhållsinstruktioner skall lämnas för följande utrustningar. - Nödbelysningsanläggningen- - Passerkontrollanläggningen - Inbrottslarmanläggningen YUK.63 YUK.64 Underhållsinstruktioner för elkraftsinstallationer Underhållsinstruktioner för teleinstallationer YUP YUP.6 INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Information till drift- och underhållspersonal för el- och teleinstallationer. Entreprenören skall vid installationens färdigställande informera beställarens drift- och underhållspersonal om funktionssätt samt drift och underhåll av i entreprenaden ingående utrustning. Informationen skall ges såväl vid en teoretisk genomgång som praktisk genomgång på platsen. Beräknad tidsåtgång: 2 gånger á 4 timmar. Ängelholm EL-PROJEKT I ENGELHOLM Stefan Persson
