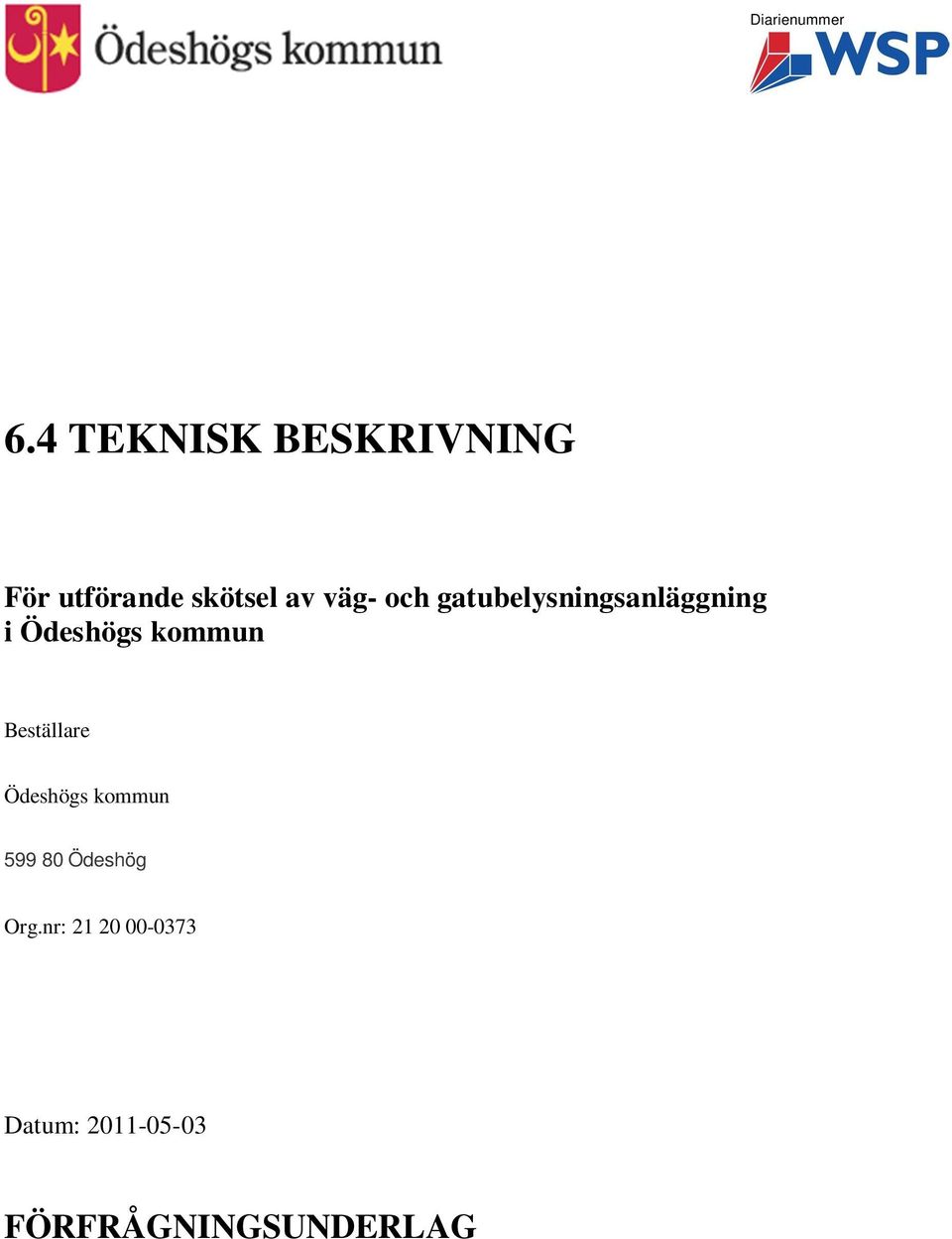

1 Diarienummer 6.4 TEKNISK BESKRIVNING För utförande skötsel av väg- och gatubelysningsanläggning i Ödeshögs kommun Beställare Ödeshögs kommun Ödeshög Org.nr: Datum: FÖRFRÅGNINGSUNDERLAG

2 TEKNISK BESKRIVNING 2(17) Innehållsförteckning 63 ELKRAFTSYSTEM... 3 BBC UNDERSÖKNINGAR O D... 4 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M... 4 BE FLYTTNING, DEMONTERING OCH RIVNING... 4 BF TRÄDFÄLLNING, RÖJNING M M... 5 CBB JORDSCHAKT... 5 CBC BERGSCHAKT... 5 CE FYLLNING, LAGER I MARK M M... 6 CEC FYLLNINGAR FÖR LEDNING, MAGASIN M M... 6 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M... 6 DC MARKÖVERBYGGNADER M M... 6 DCC BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O DYL... 6 DEN KABELSKYDD I ANLÄGGNING... 6 DG ÅTERSTÄLLNINGSARBETEN... 6 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM... 6 SBB FÖRTILLVERKADE FUNDAMENT TILL STOLPE E D, ELUTRUSTNING E D... 6 SBC STOLPAR M M... 7 SBJ KABELGENOMFÖRINGAR... 9 SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M... 9 SBN KABELSKYDD OCH KABELMARKERINGAR... 9 SC EL- OCH TELEKABLAR M M... 9 SCB KRAFTKABLAR... 9 SCC INSTALLATIONSKABLAR... 9 SCR HÄNGSPIRALKABLAR... 9 SDB ELEKTRISKA FÖRBINDNINGAR O D I EL- ELLER TELESYSTEM SDC FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM SEC SÄKRINGAR OCH DVÄRGBRYTARE SKB KOPPLINGSUTRUSTNINGAR SN LJUSARMATURER, LJUSKÄLLOR M M SND LJUSARMATURER FÖR UTOMHUSBELYSNING SNT BELYSNINGSMATERIEL TE APPARATER I TELETEKNISKA SIGNALSYSTEM Y MÄRKNING, PROVNING, DOKUMENTATION M M YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM YU TEKNISK DOKUMENTATION YYV.631 TILLSYN, SKÖTSEL OCH UNDERHÅLL AV VÄGBELYSNING YYV.6311 FÖREBYGGANDE UNDERHÅLL YYV.6312 AVHJÄLPANDE UNDERHÅLL YYV.6313 ÖVRIGA ARBETEN... 17

3 TEKNISK BESKRIVNING 3(17) Dessa anvisningar följer i tillämpliga fall koder och rubriker enligt El AMA 09 och Anläggnings AMA 07. Entreprenadens tekniska utförande beskrivs med hjälp av samtliga tillämpade koder. Entreprenadens omfattning och orsaker därtill baseras i huvudsak på angivna moment under kod YYV Tillsyn, skötsel och underhåll. 63 ELKRAFTSYSTEM 63.F Belysningssystem och ljussystem Generell beskrivning av befintliga belysningsanläggningar och funktioner som ingår i entreprenaden Allmänt Ödeshögs kommun äger och är innehavare av elektriska starkströmsanläggningar. Innehavaren har ansvaret för att dessa anläggningar uppfyller kraven på elsäkerhet. Förutom el säkerhetskraven ska anläggningarnas funktion säkras. Vägbelysningsanläggning Till vägbelysningsanläggning räknas alla förekommande delar och komponenter från servissäkringar i belysningscentraler t o m ljuskällor. Tex belysningscentraler med styrutrustning, huvudledningar, fundament, stolpar, portaler, brobelysning, gruppcentraler, säkringar, gruppledningar, armar, driftdon, armaturer och ljuskällor mm. De befintliga anläggningarna förekommer i huvudsak utmed kommunala vägar, gator och torg inom området för entreprenaden. Strömförsörjning Elleverantören levererar systemspänning 400/230 V, 50 Hz, för den offentliga belysningen. Belysningscentralerna, enligt bifogat centralregister, är i regel placerade i egna skåp. Betjäningsbarheten varierar från svårtillgängliga invid högtrafikerade vägar till lättillgängliga. System för styrning För belysningsanläggningar förekommer olika system för styrning. För anläggningarnas till och frånslag används i kombination med Hand-0-Automatik -omkopplare: Ljusrelä, anläggningsspecifikt. Styrsignal från centralt placerad utrustning. Styrsignal från angränsande anläggning genom s.k. kaskadkoppling. Brinntiden är i huvudsak omkring 4000 timmar per år. Det automatiska styrsystemet kan starta utan förvarning, varför arbete (exempelvis på utsatt del) inte får utföras förrän frånskiljning och blockering utförts enligt ESA. Entreprenören skall förvissa sig att ingen skada kan uppstå innan manövrering sker. Ledningsnät Ledningsnätet består dels av jordkabelnät som i huvudsak utgörs av plastkabel och dels luftledningsnät av ALUS och hängkabel.

4 TEKNISK BESKRIVNING 4(17) Huvudledningsnät utförs som 4-ledarsystem (TN-C). Gruppledning skall utföras med TN-S system. I anläggningen förekommer i enstaka fall huvudledning utförd med TN-S system varför detta särskilt skall beaktas i händelse av elarbete. Platsutrustningar Förekommande utrustning, märkning, reservmateriel och förbrukningsvaror som reservsmältpatroner m m skall alltid kompletteras efter användande av entreprenören. Dokumentation skall hållas aktuell. Dokumentation Beställaren har anläggningsdokumentation som bla omfattar anläggningsregister, centralregister samt belysningsschemor. Mängder och register är ej 100% komplett. Anläggningsregister och centralregister bifogas. Ritningar bifogas ej. Gränsdragning mot annan anläggnings del Gräns mot elnätbolags servisledningar är i anslutningspunkten i belysningscentraler. Materiel Entreprenörens tillhandahållna materiel skall vara fabrikstillverkad och katalogförd, Materiel som anses såsom likvärdig med befintligt eller angivet materiel skall anges med utförlig förteckning innehållande tekniska data, beskrivningar, fabrikat, katalognummer och typbeteckning. Tekniska detaljer skall anges i den utsträckning som erfordras för en fackmässig bedömning av anbudet, bla med avseende på driftsäkerhet, personsäkerhet, underhåll och utseende. Miljöbetingelser Ödeshögs kommuns starkströmsanläggningar i denna entreprenad ska betraktas som Elinstallationer i fuktiga och i våta utrymmen samt elinstallationer utomhus. BBC BC BCB.7 UNDERSÖKNINGAR O D Entreprenören skall förvissa sig om befintliga anläggningar/ledningar innan arbeten påbörjas. HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M Entreprenören skall ombesörja alla erforderliga åtgärder till skydd för person, husdjur, egendom, trafik, väg, mark och vegetation samt för upprätthållande av befintlig funktion som kan beröras av entreprenadarbetena. För arbete på väg gäller Trafikverkets handbok interna föreskrifter IFS 2009:4 Säkerhet vid arbete på väg som kan hämtas på internetadress: Åtgärd för allmän trafik BCB.713 Tillfällig vägtrafikanordning Entreprenören svarar för och utför erforderliga tillfälliga trafikanordningar för entreprenaden. BE FLYTTNING, DEMONTERING OCH RIVNING BEB.11 Flyttning av stolpe, staket, skylt m m BEB.12 Flyttning av träd och buskar BEC.6 Demontering av el- och teleinstallationer

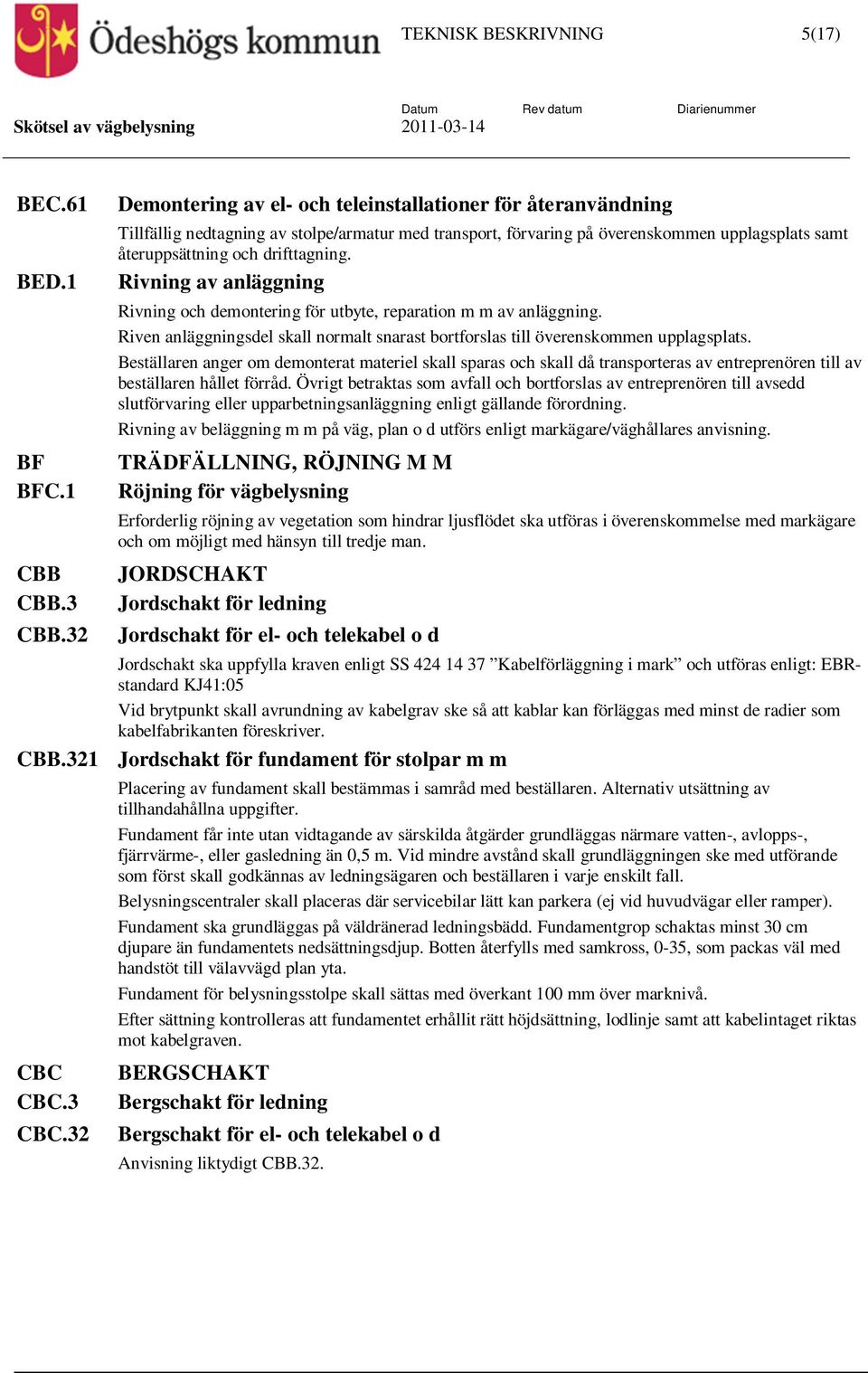

5 TEKNISK BESKRIVNING 5(17) BEC.61 BED.1 BF BFC.1 CBB CBB.3 CBB.32 Demontering av el- och teleinstallationer för återanvändning Tillfällig nedtagning av stolpe/armatur med transport, förvaring på överenskommen upplagsplats samt återuppsättning och drifttagning. Rivning av anläggning Rivning och demontering för utbyte, reparation m m av anläggning. Riven anläggningsdel skall normalt snarast bortforslas till överenskommen upplagsplats. Beställaren anger om demonterat materiel skall sparas och skall då transporteras av entreprenören till av beställaren hållet förråd. Övrigt betraktas som avfall och bortforslas av entreprenören till avsedd slutförvaring eller upparbetningsanläggning enligt gällande förordning. Rivning av beläggning m m på väg, plan o d utförs enligt markägare/väghållares anvisning. TRÄDFÄLLNING, RÖJNING M M Röjning för vägbelysning Erforderlig röjning av vegetation som hindrar ljusflödet ska utföras i överenskommelse med markägare och om möjligt med hänsyn till tredje man. JORDSCHAKT Jordschakt för ledning Jordschakt för el- och telekabel o d Jordschakt ska uppfylla kraven enligt SS Kabelförläggning i mark och utföras enligt: EBRstandard KJ41:05 Vid brytpunkt skall avrundning av kabelgrav ske så att kablar kan förläggas med minst de radier som kabelfabrikanten föreskriver. CBB.321 Jordschakt för fundament för stolpar m m CBC CBC.3 CBC.32 Placering av fundament skall bestämmas i samråd med beställaren. Alternativ utsättning av tillhandahållna uppgifter. Fundament får inte utan vidtagande av särskilda åtgärder grundläggas närmare vatten-, avlopps-, fjärrvärme-, eller gasledning än 0,5 m. Vid mindre avstånd skall grundläggningen ske med utförande som först skall godkännas av ledningsägaren och beställaren i varje enskilt fall. Belysningscentraler skall placeras där servicebilar lätt kan parkera (ej vid huvudvägar eller ramper). Fundament ska grundläggas på väldränerad ledningsbädd. Fundamentgrop schaktas minst 30 cm djupare än fundamentets nedsättningsdjup. Botten återfylls med samkross, 0-35, som packas väl med handstöt till välavvägd plan yta. Fundament för belysningsstolpe skall sättas med överkant 100 mm över marknivå. Efter sättning kontrolleras att fundamentet erhållit rätt höjdsättning, lodlinje samt att kabelintaget riktas mot kabelgraven. BERGSCHAKT Bergschakt för ledning Bergschakt för el- och telekabel o d Anvisning liktydigt CBB.32.

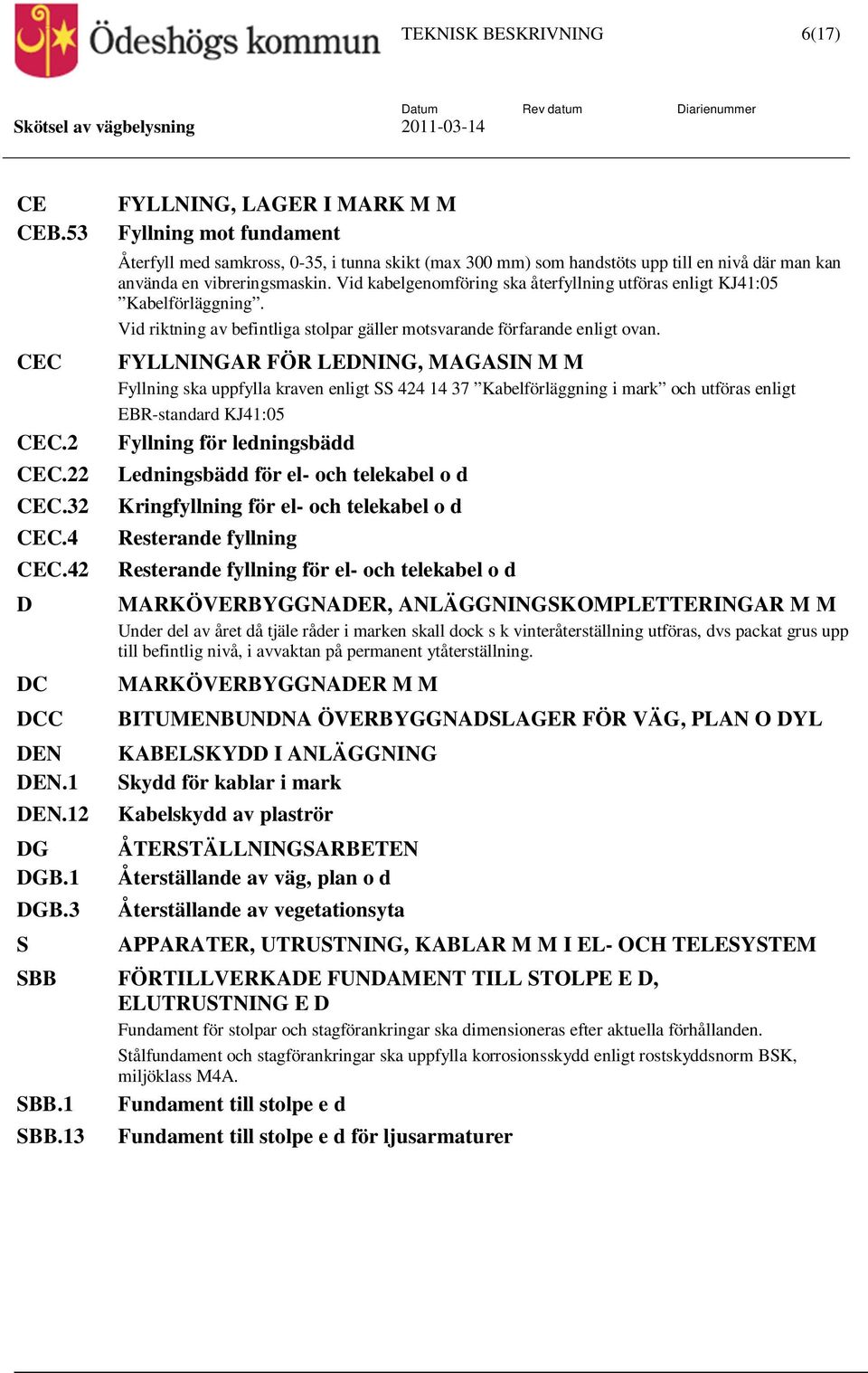

6 TEKNISK BESKRIVNING 6(17) CE CEB.53 CEC CEC.2 CEC.22 CEC.32 CEC.4 CEC.42 D DC DCC DEN DEN.1 DEN.12 DG DGB.1 DGB.3 S FYLLNING, LAGER I MARK M M Fyllning mot fundament Återfyll med samkross, 0-35, i tunna skikt (max 300 mm) som handstöts upp till en nivå där man kan använda en vibreringsmaskin. Vid kabelgenomföring ska återfyllning utföras enligt KJ41:05 Kabelförläggning. Vid riktning av befintliga stolpar gäller motsvarande förfarande enligt ovan. FYLLNINGAR FÖR LEDNING, MAGASIN M M Fyllning ska uppfylla kraven enligt SS Kabelförläggning i mark och utföras enligt EBR-standard KJ41:05 Fyllning för ledningsbädd Ledningsbädd för el- och telekabel o d Kringfyllning för el- och telekabel o d Resterande fyllning Resterande fyllning för el- och telekabel o d MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Under del av året då tjäle råder i marken skall dock s k vinteråterställning utföras, dvs packat grus upp till befintlig nivå, i avvaktan på permanent ytåterställning. MARKÖVERBYGGNADER M M BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O DYL KABELSKYDD I ANLÄGGNING Skydd för kablar i mark Kabelskydd av plaströr ÅTERSTÄLLNINGSARBETEN Återställande av väg, plan o d Återställande av vegetationsyta APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM SBB FÖRTILLVERKADE FUNDAMENT TILL STOLPE E D, ELUTRUSTNING E D Fundament för stolpar och stagförankringar ska dimensioneras efter aktuella förhållanden. Stålfundament och stagförankringar ska uppfylla korrosionsskydd enligt rostskyddsnorm BSK, miljöklass M4A. SBB.1 Fundament till stolpe e d SBB.13 Fundament till stolpe e d för ljusarmaturer

7 TEKNISK BESKRIVNING 7(17) SBC SBC.2 SBC.21 SBC.31 SBC.4 STOLPAR M M Stolpar och master för belysning Stolpar skall vara godkända av beställaren. Utformning, typ och kulör väljs likvärdigt ersättande element eller enligt angränsande befintliga belysningsanläggningar. Stolpe för friledning dimensioneras enligt SS , hängspiralledning enligt SS Belysningsstolpe av metall skall jordas i stolpcentral med ½ fasledares area. För kabel under 10 mm 2 skall jordning ske med minst samma area. Stolpen jordas med MK från jordskruv med låsbricka till fritt hängande jordplint. Jordledaren skall ha längst överlängd av ledarna. Stolpar och master för vägbelysning e d Stagmaterial till stolpar för kraftledningar och teleledningar Stag stolpar som ska uppta vinkel- och avspänningskrafter vid luftledning ska dimensioneras enligt EBR. Stolparmar, armaturkronor m m till belysningsstolpe e d Dimensionering och utförande enligt SBC.2. I de fall armaturer av isolerande material används ska entreprenören tillse att god och varaktig metallisk förbindelse mellan stolpe och lös stolparm finns.

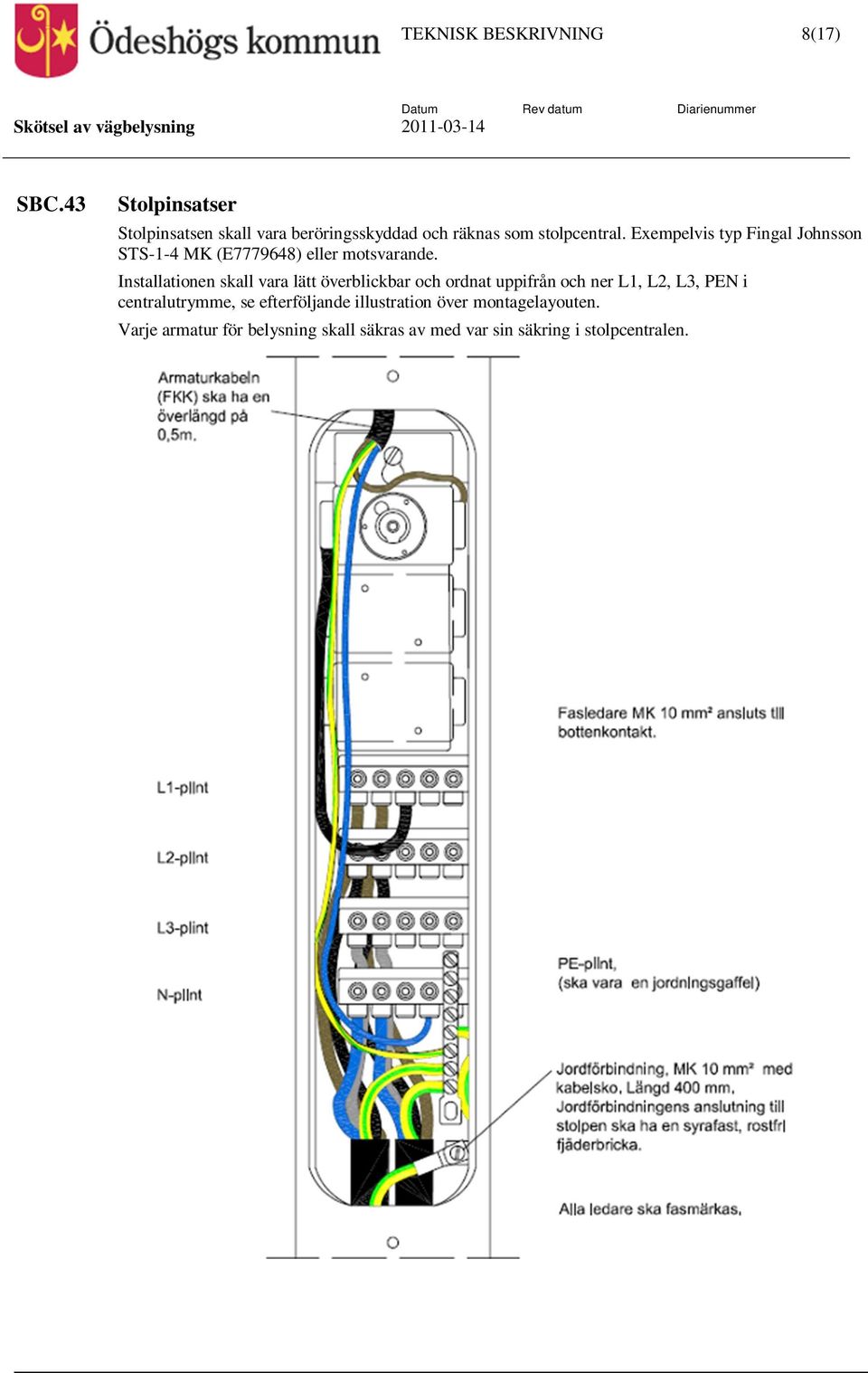

8 TEKNISK BESKRIVNING 8(17) SBC.43 Stolpinsatser Stolpinsatsen skall vara beröringsskyddad och räknas som stolpcentral. Exempelvis typ Fingal Johnsson STS-1-4 MK (E ) eller motsvarande. Installationen skall vara lätt överblickbar och ordnat uppifrån och ner L1, L2, L3, PEN i centralutrymme, se efterföljande illustration över montagelayouten. Varje armatur för belysning skall säkras av med var sin säkring i stolpcentralen.

9 TEKNISK BESKRIVNING 9(17) SBD.4 SBJ SBJ.1 SBL SBL.1 SBL.21 SBN SBN.1 Bärtråd och bärlinor KABELGENOMFÖRINGAR Kabelgenomföringar i vägg eller bjälklag FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M Fästdon för apparater, el- och telekablar m m i hus Fästdon kablar i luftledning Enligt EBR K28:06. KABELSKYDD OCH KABELMARKERINGAR Kabelskydd Kabel förläggs alltid i skyddsrör. Skydd enligt EBR KJ41:05. Före nedläggningen ska rör vara invändigt rensade och släta så att skarpa kanter inte förekommer. Rör som skarvas ska läggas i rät linje, hopskjutna och tätade så att sand inte kan tränga in. Till skydd för kablar och fundament vid avsaknad av stolpe skall nedstoppas ett plaströr Ø 110 mm ca: 1.5 m långt. Röret träs över kablar i avvaktan på stolpresning samt skyddar mot grus etc i fundamentet. Införing till fundament e d skall ske med kabelskydd typ flexböj / rakböj (av SRN klass). Införingen av skyddsrör i fundament skall vara beständig efter återfyllning. Vid korsning under belagd yta ska kabelskyddsrör typ SRS förläggas min. 0,55 meter u.f.v. och ha en minsta diameter av 110/94 mm och avslutas minst 0,5 meter utanför innerslänt enl. SS Om anslutande kanalisation till rörkors är 50 skall den förläggas igenom rörkorset. I samband med förläggning av rör ska 1 st. detekterbar dragtråd förläggas i respektive rör. Mellan rörmynningar får lågpunkter inte finnas. Skarv förläggs ej i rör utan under plant kabelskydd. SBN.112 Kabelskydd av plaströr SBN.61 SC SCB SCC SCR SC-.11 Kabelmarkering i mark Enligt EBR KJ41:05. EL- OCH TELEKABLAR M M Dimensionering ska följa gällande starkströmsföreskrifter. Kablar förlagda i byggnad skall vara brandhärdiga. KRAFTKABLAR INSTALLATIONSKABLAR Gruppledning för armatur i stolpar, broar och portaler skall vara av typ svart FQQ 3G1,5 mm 2. HÄNGSPIRALKABLAR Hantering och förläggning av hängspiralkabel ska ske enligt kabeltillverkarens anvisningar. Vid skarvar och avgreningar ska den elektriska isolationshållfastheten vara densamma som för ledningen i övrigt. Avgrening till armatur eller kopplingslåda från hängspiralkabel typ ALUS ska utföras med svart FQQ 3G1,5 mm² och ska avsäkras. Minsta förekommande dimension ALUS i vägbelysningsnät är 4x50. Kablar på väggyta eller takyta

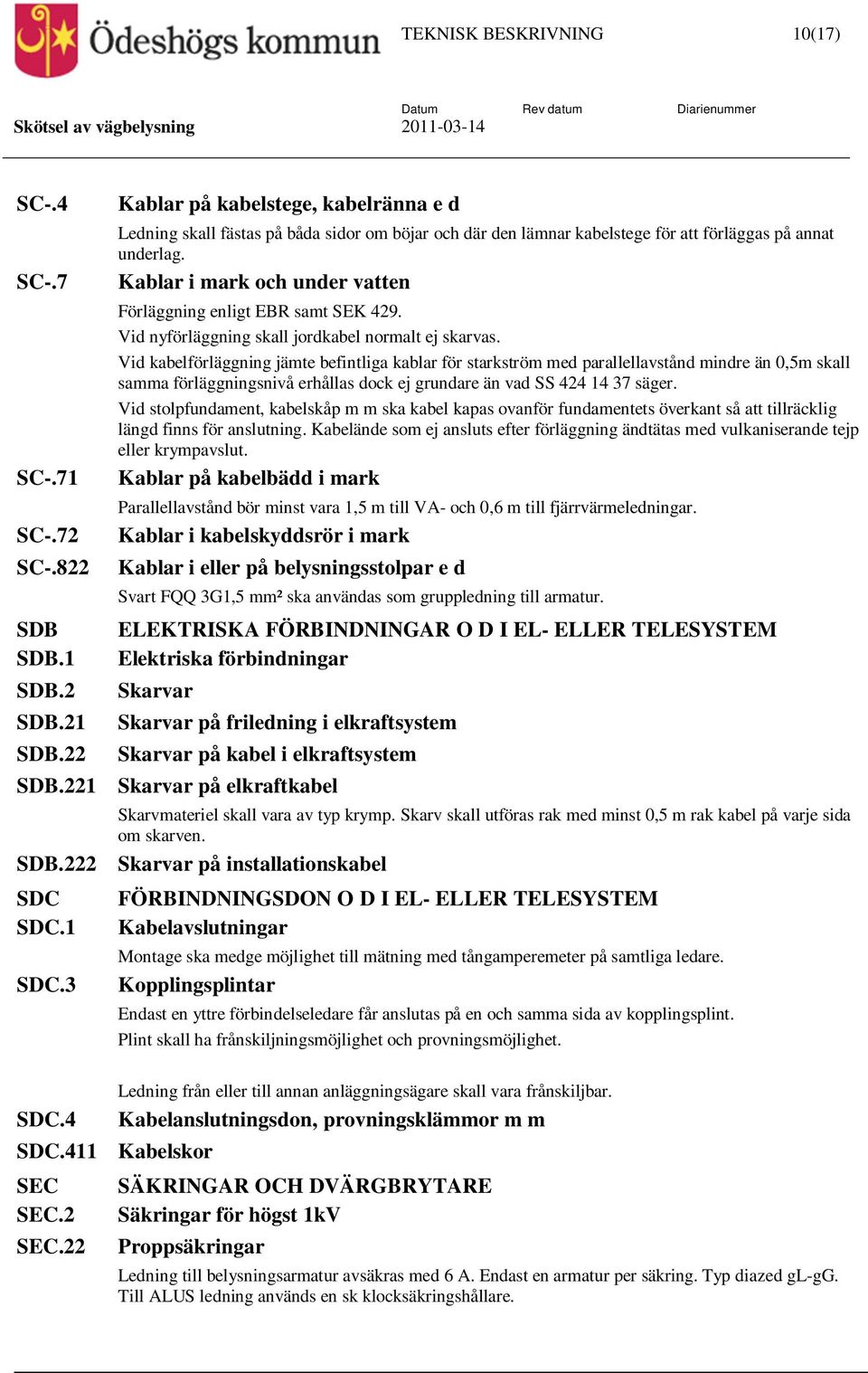

10 TEKNISK BESKRIVNING 10(17) SC-.4 SC-.7 SC-.71 SC-.72 SC-.822 SDB SDB.1 SDB.2 SDB.21 SDB.22 Kablar på kabelstege, kabelränna e d Ledning skall fästas på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Kablar i mark och under vatten Förläggning enligt EBR samt SEK 429. Vid nyförläggning skall jordkabel normalt ej skarvas. Vid kabelförläggning jämte befintliga kablar för starkström med parallellavstånd mindre än 0,5m skall samma förläggningsnivå erhållas dock ej grundare än vad SS säger. Vid stolpfundament, kabelskåp m m ska kabel kapas ovanför fundamentets överkant så att tillräcklig längd finns för anslutning. Kabelände som ej ansluts efter förläggning ändtätas med vulkaniserande tejp eller krympavslut. Kablar på kabelbädd i mark Parallellavstånd bör minst vara 1,5 m till VA- och 0,6 m till fjärrvärmeledningar. Kablar i kabelskyddsrör i mark Kablar i eller på belysningsstolpar e d Svart FQQ 3G1,5 mm² ska användas som gruppledning till armatur. ELEKTRISKA FÖRBINDNINGAR O D I EL- ELLER TELESYSTEM Elektriska förbindningar Skarvar Skarvar på friledning i elkraftsystem Skarvar på kabel i elkraftsystem SDB.221 Skarvar på elkraftkabel Skarvmateriel skall vara av typ krymp. Skarv skall utföras rak med minst 0,5 m rak kabel på varje sida om skarven. SDB.222 Skarvar på installationskabel SDC SDC.1 SDC.3 FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM Kabelavslutningar Montage ska medge möjlighet till mätning med tångamperemeter på samtliga ledare. Kopplingsplintar Endast en yttre förbindelseledare får anslutas på en och samma sida av kopplingsplint. Plint skall ha frånskiljningsmöjlighet och provningsmöjlighet. SDC.4 Ledning från eller till annan anläggningsägare skall vara frånskiljbar. Kabelanslutningsdon, provningsklämmor m m SDC.411 Kabelskor SEC SEC.2 SEC.22 SÄKRINGAR OCH DVÄRGBRYTARE Säkringar för högst 1kV Proppsäkringar Ledning till belysningsarmatur avsäkras med 6 A. Endast en armatur per säkring. Typ diazed gl-gg. Till ALUS ledning används en sk klocksäkringshållare.

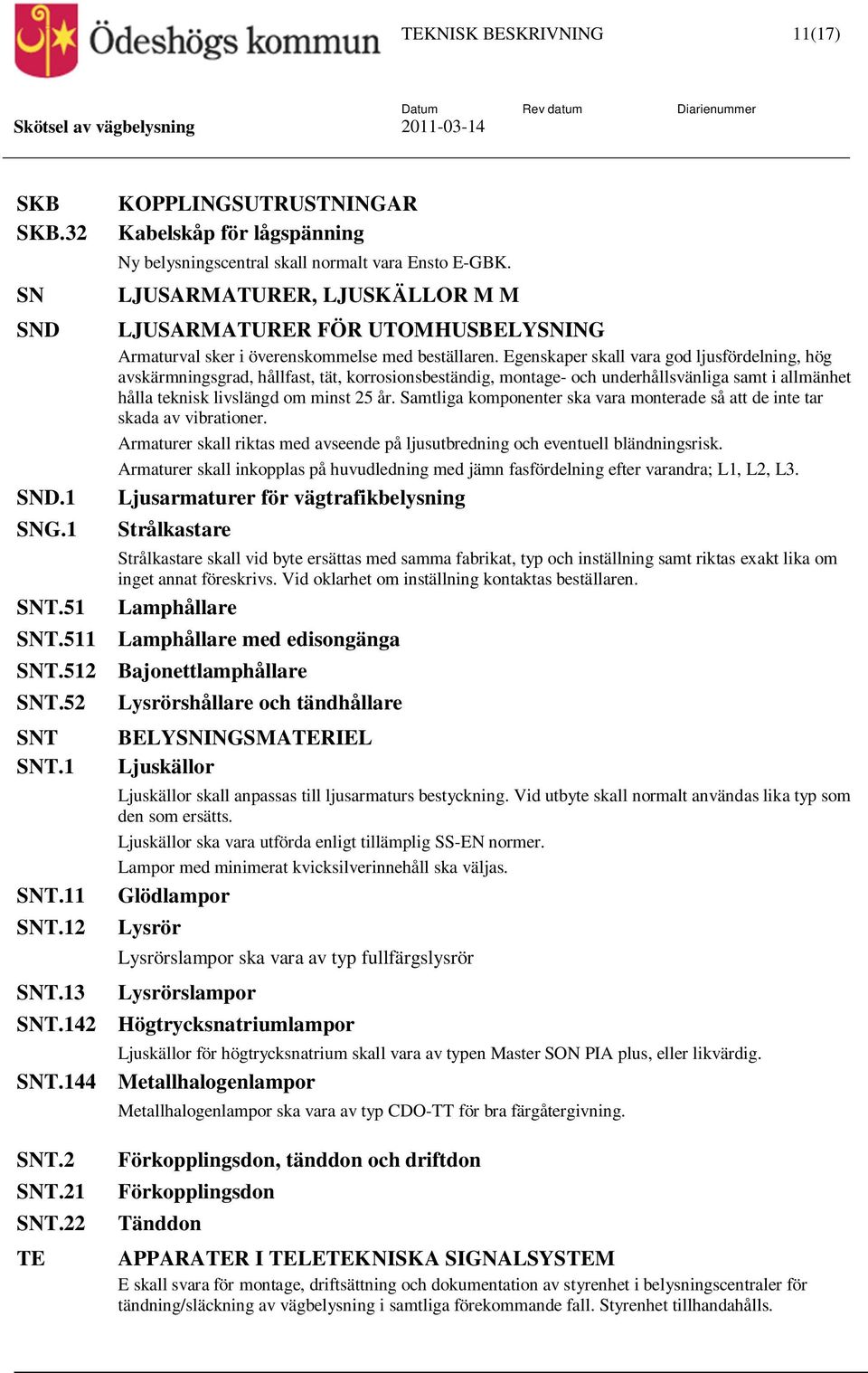

11 TEKNISK BESKRIVNING 11(17) SKB SKB.32 SN SND SND.1 SNG.1 SNT.51 KOPPLINGSUTRUSTNINGAR Kabelskåp för lågspänning Ny belysningscentral skall normalt vara Ensto E-GBK. LJUSARMATURER, LJUSKÄLLOR M M LJUSARMATURER FÖR UTOMHUSBELYSNING Armaturval sker i överenskommelse med beställaren. Egenskaper skall vara god ljusfördelning, hög avskärmningsgrad, hållfast, tät, korrosionsbeständig, montage- och underhållsvänliga samt i allmänhet hålla teknisk livslängd om minst 25 år. Samtliga komponenter ska vara monterade så att de inte tar skada av vibrationer. Armaturer skall riktas med avseende på ljusutbredning och eventuell bländningsrisk. Armaturer skall inkopplas på huvudledning med jämn fasfördelning efter varandra; L1, L2, L3. Ljusarmaturer för vägtrafikbelysning Strålkastare Strålkastare skall vid byte ersättas med samma fabrikat, typ och inställning samt riktas exakt lika om inget annat föreskrivs. Vid oklarhet om inställning kontaktas beställaren. Lamphållare SNT.511 Lamphållare med edisongänga SNT.512 Bajonettlamphållare SNT.52 SNT SNT.1 SNT.11 SNT.12 SNT.13 Lysrörshållare och tändhållare BELYSNINGSMATERIEL Ljuskällor Ljuskällor skall anpassas till ljusarmaturs bestyckning. Vid utbyte skall normalt användas lika typ som den som ersätts. Ljuskällor ska vara utförda enligt tillämplig SS-EN normer. Lampor med minimerat kvicksilverinnehåll ska väljas. Glödlampor Lysrör Lysrörslampor ska vara av typ fullfärgslysrör Lysrörslampor SNT.142 Högtrycksnatriumlampor Ljuskällor för högtrycksnatrium skall vara av typen Master SON PIA plus, eller likvärdig. SNT.144 Metallhalogenlampor Metallhalogenlampor ska vara av typ CDO-TT för bra färgåtergivning. SNT.2 SNT.21 SNT.22 TE Förkopplingsdon, tänddon och driftdon Förkopplingsdon Tänddon APPARATER I TELETEKNISKA SIGNALSYSTEM E skall svara för montage, driftsättning och dokumentation av styrenhet i belysningscentraler för tändning/släckning av vägbelysning i samtliga förekommande fall. Styrenhet tillhandahålls.

12 TEKNISK BESKRIVNING 12(17) Y MÄRKNING, PROVNING, DOKUMENTATION M M YTB YTB.16 MÄRKNING OCH SKYLTNING AV INSTALLATIONER Befintlig märkning ska aktualiseras vid förändring samt märkning av nya installationer skall ske enligt efterföljande koder. Märkning av el- och teleinstallationer Manöverledning och plint ska märkas enligt norm. Skylt ska placeras så att dess budskap klart framgår och så att den lätt kan avläsas även när anläggningen är i drift. YTB.1631 Märkning av centralutrustningar i elkraftinstallationer YTB.16312Märkning av kabelskåp Skylt med centralbeteckning ska fästas på framsidan av belysningscentral och kabelskåp. Skylt med Texthöjden ska vara min 25 mm. Skyltarna ska fästas med rostfria skruvar. Fabrikat på skyltmaterialet skall vara av märket Hammarprodukter. Beteckning på belysningscentral enligt överenskommelse med beställaren. Skyltarna skall om möjligt monteras mittcentrerade på BC framsida, enligt bild nedan. Vid två dörrar, montera skyltarna på den dörren som låser den andra eller välj den dörren där det redan sitter en korrekt alternativbeteckningsskylt. XX X-X +XXXXX=XXXXXXXXX

13 TEKNISK BESKRIVNING 13(17) YTB.1632 Märkning av ledningssystem i elkraftinstallationer Ledningar i skåp och stolpar ska fasmärkas med gula märkhylsor typ Partex eller likvärdig. Utvändiga ledningar exempelvis hängkabel ska märkas med motsvarande UV-beständiga skyltar. Alfanumerisk märkning enligt gällande föreskrifter och standard. Ledningar märks i alla kopplingspunkter, centraler, stolpar, hängsäkringar mm. Utgående ledare efter säkringsapparat som matar armatur ska märkas med fasbeteckning. YTB.16321Märkning av huvudledningar Inkommande kabeländar skall märkas med FRÅN vilken central och grupp den kommer, eller FRÅN vilken stolpe den närmast kommer ifrån. Utgående kablar skall märkas TILL vilken stolpe den går. Märkning ska utföras med graverad skylt med texthöjden 5 mm och ett hål. Huvudledningar ska märkas med matande central och vilken central, stolpe eller utrustning den matar. Märkning anbringas i början och i slutet av ledningen, samt i varje belysningsstolpe. YTB.16322Märkning av gruppledningar Märkningen ska anbringas på ledningen vid säkringsapparaten. Vid hängkabelmontage med hängsäkringsapparat texthöjd 25 mm och vid jordkabelmontage med säkring i rörstolpe eller i kopplingslåda texthöjd 5 mm. Skyltar fästs med självlåsande UV-beständiga buntband. YTB.16373Märkning av platsutrustningar i belysningssystem och ljussystem På armatur ska tydligt anges för vilken lamptyp och lampstorlek armaturen är avsedd för, enligt figur RA YTB/1 sid 591 i RA09 EL. Märkning ska vara avläsbar från körbanan i färdriktningen. YTB.1663 Märkning för installationer för spänningsutjämning i elkraftsystem YTB.263 Skyltning för elkraftsinstallationer Gruppförteckning och huvudledningsschema ska vara inbakad i plast och uppsättas i respektive belysningscentral innanför övre luckan. Skylttexter ska redovisas för beställaren för samordning och godkännande, före tillverkning. Skylt ska anbringas bredvid respektive apparat. Skyltar för litterering och klartextinformation ska vara av laminerad plast med tjockleken 2,0 mm avsedd för gravyr med maskingraverad text i versaler, typsnitt Sispo eller av min. 0,7 mm polyesterlackad aluminiumplåt med stansade tecken. Färgen för laminatskyltar ska vara svart text på vit botten och ytan ska vara halvmatt och för aluminiumskyltarna svart text på gul botten. YTC YTC.1 YTC.16 PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Entreprenören skall prova och injustera allt av honom utfört arbete. Provning av installationssystem Provning av el- och telesystem Provning av belysningskabel efter förläggning utföres av entreprenör enligt nedan: 1. Innan provning påbörjas skall kabeln vara färdigt förlagd d v s kabelgrav skall vara återfylld och färdigställd samt alla skarvar vara utförda. 2. Innan provning påbörjas skall ansvarig provare förvissa sig om att kabelns andra ände är erforderligt övervakad eller skyltad ur personsäkerhetssynpunkt. Utöver vad som anges i Starkströmsföreskrifterna ska entreprenören utföra följande provningar och mätningar:

14 TEKNISK BESKRIVNING 14(17) Isolationsmätning av samtliga huvud- och gruppledningar ingående i entreprenaden. Provspänning 500V. Prov av att utlösningsvillkoret är uppfyllt i resp. grupp från den yttersta änden av systemet med därför avsett mätinstrument. Entreprenören ska redovisa skriftliga utförda provningar, beräkningar för utlösningsvillkoret och spänningsfall. Förekommer elektronikkomponenter som kan skadas vid isolationsmätning eller stötprovning, ska de bortkopplas före mätning och prov. Bortkopplade komponenter anges i protokoll. Entreprenören svarar dock för att installationerna uppfyller ställda krav på isolationsmotstånd. YU TEKNISK DOKUMENTATION Entreprenören ska systematiskt anskaffa, bevara och katalogisera dokumentation över nytt materiel, nya metoder och instruktioner samt driftlägen i samband med entreprenaden. YUD.633 Relationshandlingar för installationer i belysningssystem och ljussystem Entreprenören skall upprätthålla och aktualisera av beställaren tillhandahållen anläggningsdokumentation så att anläggningsdata och placering motsvarande verkligheten, kan avläsas kontinuerligt. Ändringar skall vara införda senast inom 5 arbetsdagar efter utförd kontroll. Gruppförteckningar i belysningscentraler efter förändring, med revideringsdatum, förvaras inplastat i centralen samt en kopia levereras beställaren. YUE.633 Underlag för relationshandlingar för installationer i belysningssystem och ljussystem Entreprenören skall kontinuerligt leverera uppgifter om förändringar i anläggningens utrustning eller funktion. Entreprenören är skyldig att lämna ändringar rödmarkerade på ritningar och tydliga beskrivningar av eventuella förändrade funktioner till beställaren. Se även bilaga Beskrivning av belysningsschemaprocessen YUH.63 Driftinstruktioner för elkraftinstallationer Upprättande och överlämnande av drift- eller underhållsinstruktioner till beställaren för eventuella tillkomna system, metoder, komplexa anläggningar ingår så snart de drifttagits. YYV.631 TILLSYN, SKÖTSEL OCH UNDERHÅLL AV VÄGBELYSNING Allmänt För entreprenaden gäller förutom denna beskrivning samt andra hänvisade normer och publikationer, gällande starkströmsföreskrifter och SS-EN Skötsel av elektriska starkströmsanläggningar. Funktionskrav Upprätthålla en drift- och personsäker, estetisk och ekonomisk anläggning för vägbelysning som ger god trafiksäkerhet och inger allmän trygghet med minimala miljöpåverkande effekter. För att kunna uppnå dessa mål krävs ett underhåll i form av byte av ej fungerande ljuskällor, reparation av kabelfel och efter skador m m. Dessutom fordras ett kontinuerligt utbyte av föråldrad och utsliten materiel, som t ex kablar, stolpar, armaturer och belysningscentraler. Slutligen erfordras besiktning av ny- och ombyggnader samt löpande kontroller för att säkerställa att anläggningarna uppfyller starkströmsföreskrifterna. Kvalitetskrav I entreprenaden skall ingå ströbyte och fortlöpande tillsyn samt felavhjälpande åtgärder, övriga arbeten och materiel så att angivna funktionskrav skall upprätthållas. Arbetet utförs enligt bifogade tidsplaner och inställelse för felavhjälpning utförs inom angivna tider.

15 TEKNISK BESKRIVNING 15(17) Metodval För entreprenörens arbete skall tillämpas ESA Installation-ISA. Tvingande tändning/släckning av belysningsanläggning i samband med underhållsarbete ska normalt ske via det överordnade styrsystemet. Återställning till normaldriftläge ska ske omgående efter arbete på respektive centralområde. Omfattning Entreprenadåtagandena är uppdelade i förebyggande underhåll som ersätts med pris per armatur och år, mängden armaturer är givet som en reglerbar mängd, och avhjälpande underhåll som ersätts efter prissatt mängdförteckning. Entreprenaden berör befintliga belysningsanläggningar enligt centralregister och anläggningsregister på områden enligt vägnätskartor. Nedan upplistade arbetsuppgifter och förutsättningar för entreprenadåtagandenas bedrivande skall vara inkluderade i lämnade fast- och à-priser och ersätts ej via timpriser eller på annat sätt. Administration. Rutin och system för felanmälan och felavhjälpning med löpande arkiverad förteckning över åtgärdade samt kvarstående fel i anslutning till bifogade Beskrivning av felhanteringsprocessen. Rutiner och checklistor för dokumentation av genomfört ströbyte, fortlöpande tillsyn samt periodisk tillsyn av belysningscentral. Kontinuerlig rapportera fel på bifogade blankett Felrapport från tillsyn. Arbetsplanering, samordning, beredning (entreprenören upprättar detaljerad plan i samråd med beställaren). Områdesindelning för underhållarbete (Ex.vis olika tidsintervaller. Sker i samråd med beställaren). Eldriftansvarig och driftledning. Beredskapshållning för akut felavhjälpande 24h / dygn. Löpande registrering av ändringar i anläggningsdokumentationen och avlämning av underlag för uppdatering till beställaren. PC, digitalkamera, handverktyg, maskiner, fordon och redskap. Säkringar, glimtändare, rengörings- och förbrukningsmaterial. Omhändertagande av kasserat materiel i enlighet med gällande bestämmelser. Förrådshållning/upplagsplats. Verkstad. Etablering inför entreprenadstart samt respektive arbetsplats. Arbetsredovisning. Entreprenören dokumenterar alla utförda arbeten som utgör grund för ersättning. Deltaga i drift- och underhållsmöte, ca: 1gg/månad, i syfte att utveckla och följa entreprenaden. Deltaga i möten för överföring av kunskaper i anslutning till efterföljande entreprenad. Handläggare och kontaktlänk gentemot allmänhet och andra anläggningsägare i oplanerade och akuta arbeten. Entreprenören ska som eldriftansvarig svara för instruktioner och rutiner för sidoentreprenör och dennes arbeten och inkopplingar på belysningsnätet. YYV.6311 FÖREBYGGANDE UNDERHÅLL Arbetena indelas ströbyte och fortlöpande tillsyn (materiel ersätts separat enligt prissatt mängdförteckning). YYV Ströbyten

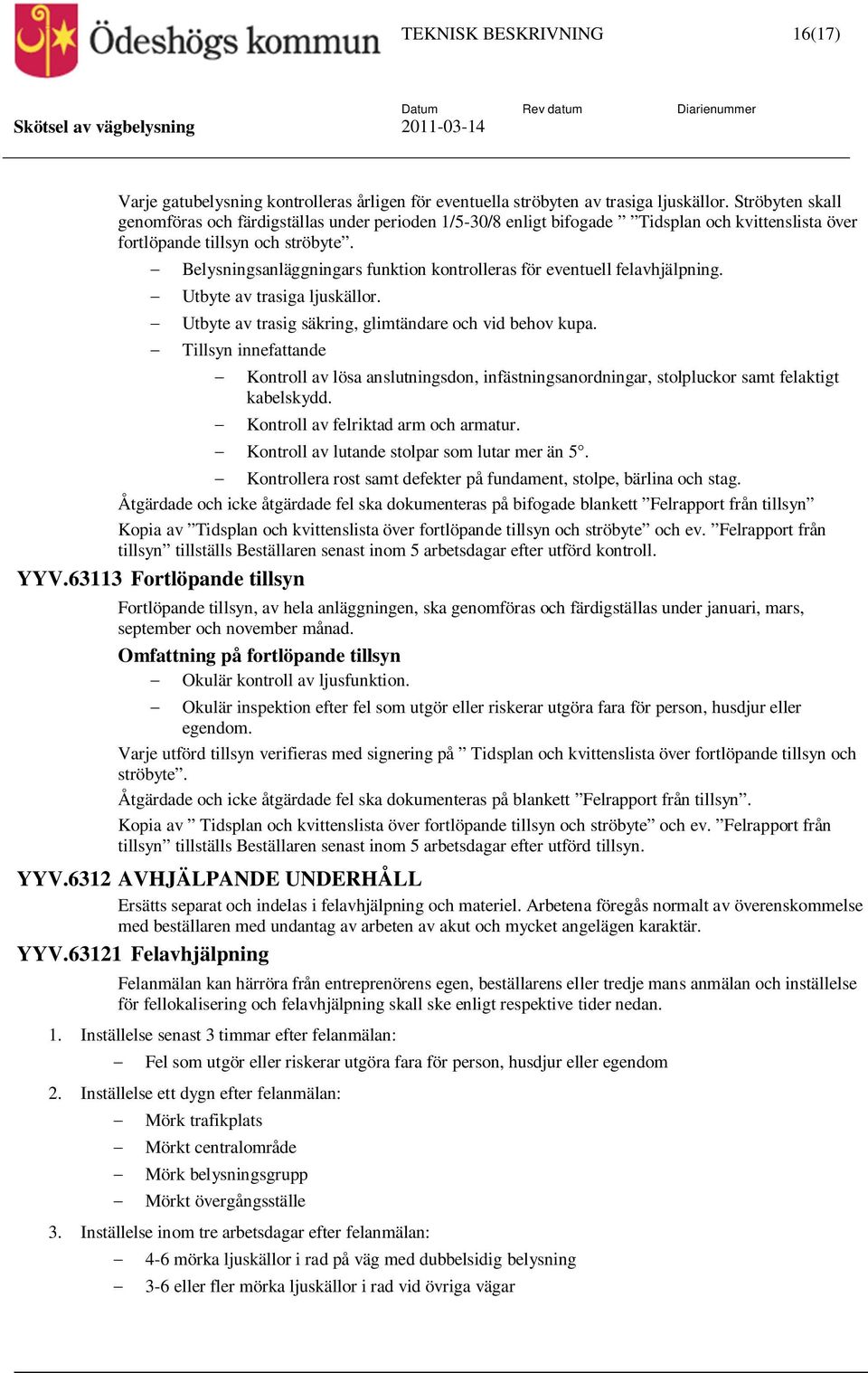

16 TEKNISK BESKRIVNING 16(17) Varje gatubelysning kontrolleras årligen för eventuella ströbyten av trasiga ljuskällor. Ströbyten skall genomföras och färdigställas under perioden 1/5-30/8 enligt bifogade Tidsplan och kvittenslista över fortlöpande tillsyn och ströbyte. Belysningsanläggningars funktion kontrolleras för eventuell felavhjälpning. Utbyte av trasiga ljuskällor. Utbyte av trasig säkring, glimtändare och vid behov kupa. Tillsyn innefattande Kontroll av lösa anslutningsdon, infästningsanordningar, stolpluckor samt felaktigt kabelskydd. Kontroll av felriktad arm och armatur. Kontroll av lutande stolpar som lutar mer än 5. Kontrollera rost samt defekter på fundament, stolpe, bärlina och stag. Åtgärdade och icke åtgärdade fel ska dokumenteras på bifogade blankett Felrapport från tillsyn Kopia av Tidsplan och kvittenslista över fortlöpande tillsyn och ströbyte och ev. Felrapport från tillsyn tillställs Beställaren senast inom 5 arbetsdagar efter utförd kontroll. YYV Fortlöpande tillsyn Fortlöpande tillsyn, av hela anläggningen, ska genomföras och färdigställas under januari, mars, september och november månad. Omfattning på fortlöpande tillsyn Okulär kontroll av ljusfunktion. Okulär inspektion efter fel som utgör eller riskerar utgöra fara för person, husdjur eller egendom. Varje utförd tillsyn verifieras med signering på Tidsplan och kvittenslista över fortlöpande tillsyn och ströbyte. Åtgärdade och icke åtgärdade fel ska dokumenteras på blankett Felrapport från tillsyn. Kopia av Tidsplan och kvittenslista över fortlöpande tillsyn och ströbyte och ev. Felrapport från tillsyn tillställs Beställaren senast inom 5 arbetsdagar efter utförd tillsyn. YYV.6312 AVHJÄLPANDE UNDERHÅLL Ersätts separat och indelas i felavhjälpning och materiel. Arbetena föregås normalt av överenskommelse med beställaren med undantag av arbeten av akut och mycket angelägen karaktär. YYV Felavhjälpning Felanmälan kan härröra från entreprenörens egen, beställarens eller tredje mans anmälan och inställelse för fellokalisering och felavhjälpning skall ske enligt respektive tider nedan. 1. Inställelse senast 3 timmar efter felanmälan: Fel som utgör eller riskerar utgöra fara för person, husdjur eller egendom 2. Inställelse ett dygn efter felanmälan: Mörk trafikplats Mörkt centralområde Mörk belysningsgrupp Mörkt övergångsställe 3. Inställelse inom tre arbetsdagar efter felanmälan: 4-6 mörka ljuskällor i rad på väg med dubbelsidig belysning 3-6 eller fler mörka ljuskällor i rad vid övriga vägar

17 TEKNISK BESKRIVNING 17(17) Mörk vägkorsning Fasfel 4. Inställelse inom överenskommen tid efter felanmälan alternativt i samband med ströbyte eller totalavstängning: övriga anmälda fel på ingående anläggningsdelar som orsakat eller riskerar felfunktion på den offentliga belysningen, exempelvis: Röjning av vegetation som hindrar ljusflödet. Komponentfel, ex armaturbyte. Felsökning. Lokalisering och reparation av kabelfel. Om möjligt skall tillfällig omkoppling ske i avvaktan på lämpligt reparationstillfälle. Återgång till normalt driftläge då felet åtgärdats. Riktning av stolpar, fundament som lutar mer än 5. YYV Materiel All anskaffning, transport och förvaring av materiel ingår. YYV.6313 ÖVRIGA ARBETEN Ersätts separat och utförs löpande utan oskäligt dröjsmål eller efter överenskommelse. Överenskomna investerings-, reinvesterings-, underhållsbesiktnings- samt flyttning och rivningsarbeten. Reparation efter exempelvis skadegörelse och trafikskador. Periodisk tillsyn av belysningscentral utförs from 2012 och därefter vart fjärde år. Omfattning: Åtgärd av fel som utgör fara för person, husdjur eller egendom. Åtgärd av lösa anslutningsdon, infästningsanordningar, luckor. Rengöring invändigt. Röjning av ogräs i eller inpå centralen. Smörjning av lås, luckskruvar och gångjärn. Bättringsmålning. Utbyte av trasig säkring eller hållare. Kontrollera och vid behov uppdatera dokumentation och märkning. Kontrollera kabelskydd. Kontrollera fundament. Kontrollera jordfelsbrytare. Okulär besiktning och protokollföring av andra fel än ovan för felanmälan. Utsättning av befintliga jordkablar. Elsäkerhetsbesiktning (som observatör och innevarande eldriftsansvarig i samband med sidoentreprenader med vägbelysning). Montage av ny styrenhet för tändning/släckning.
