1 1 (10) TEKNISK HANDBOK BELYSNINGSANLÄGGNING Dessa anvisningar avser att vägleda till en personsäker, funktionell, driftsäker, underhållsvänlig och hållbar gatubelysning. SIG100, v2.0, Märsta Telefon vx Fax

2 2 (10) Syfte och Mål Anvisningarna ska vara vägledande för planering, projektering och byggnation av offentlig belysningen i Sigtuna kommun. Syftet är att få en anläggning där teknik och anläggning är besiktningsbar, där LED används i så stor utsträckning som möjligt vilket ger låg energiförbrukning och där kommunens alla invånare upplever en förhöjning av kvalité och satsning på oskyddade trafikanter, som i sin tur främjar folkhälsan. Målet är att varje miljö i Sigtuna kommun lever upp till värdegrunderna samt uppnår en långsiktig hållbarhet, både ekonomiskt och tekniskt, är driftsäker med ett övervakningssystem för uppföljning samt felavhjälpning och där materialval och arbetsmetoder speglar Sigtuna som ekokommun.

3 3 (10) Innehåll Syfte och Mål Kabelförläggning Kabel Gruppledning Fasläge på gatubelysningsnätet Fundament Fundament för stolpar Fundament för gb-skåp Stolpar Rörstolpar Eftergivliga stolpar Specialstolpar Trästolpar Armaturer Stolparmaturer Markarmaturer Effektbelysning Ljuskällor Belysningscentral Besiktning Dokumentation Ritningsförteckning Bilaga SK Bilaga SK

4 4 (10) 1. Kabelförläggning Förläggning skall utföras enligt EBR KJ 41: Kabel Kabel förläggs normalt i 50mm skyddsrör av klass SRN (EBR KJ 41:09). Införing till fundament e d skall ske med kabelskydd typ flexböj / rakböj (av SRN klass). Införingen av skyddsrör i fundament skall vara beständig efter återfyllning. I avvaktan på stolpresning skyddas fundament, kablar och kanalisation från grus och påkörning med nedstoppat plaströr som träs över kablar. 1.2 Gruppledning Mellan belysningscentral och stolpar används kabeltyp SE-N1XE, Kabeln skall ha en extra längd av 0,5 m. Lyktledningen mellan stolpsäkring och armatur skall vara av typ FQQ 3G1,5 och avsäkras med 6 A och ha en extra längd av 0,5 m. Ledning i mark mellan säkring och t.ex. informationstavla skall vara av typen EKKJ 3G2,5 +2,5 mm Fasläge på gatubelysningsnätet. Installationerna skall vara överskådliga, välordnade och logiska. I tex stolpcentraler anordnas kopplingslayouten uppifrån och ned L1, L2, L3, PEN samt förses med fasmärkning, se bilaga SK02. Armaturer ansluts jämt fördelat mellan faserna och längs väg; L1, L2, L3. Varje armatur avsäkras normalt med egen säkring. I stolpar skall normalt användas kompletta beröringsskyddade stolpinsatser för TN_C, 6A (FiJo STS-1-4 MK) E eller motsvarande. I avvaktan på stolpresning skyddas fundament, kablar och kanalisation från grus och påkörning med nedstoppat plaströr som träs över kablar. 1.4 Förläggning av intilliggande kanalisation Kanalisation och övrig infrastruktur som förläggs i mark vid befintlig belysningsanläggning skall förläggas 0,3m utanför centrum stolpe samt efter en tänkt centrumlinje där kabel går mellan stolpar. Kanalisation inom detta område samt korsande kanalisation får förläggas i samråd med Sigtuna kommuns belysningsansvarig, godkännande av detta lämnas skriftligt vid godkänt schakttillstånd, belysningskartor finns att få ut vid ansökan av schakttillstånd. Påträffas kanalisation inom detta område, förlagt senare än som inte har överenskommits med belysningsansvarig på Sigtuna kommun med ett skriftligt godkännande, omförläggs detta på bekostnad av ägaren alternativt att ägaren omgående åtgärdar i egen regi.

5 5 (10) 1. Fundament Alla fundament sätts, återfylls och packas enligt leverantörens (konstruktörens) anvisningar, om detta saknas sker kringfyllningen med komprimerbart material som packas väl, se bilaga SK Fundament för stolpar Fundament för rörstolpar skall vara av fabrikat MEAG eller likvärdigt, minsta höjd är 900 mm och anpassas efter stolphöjden, de geotekniska markförhållandena och geografiska zonerna avseende vindlaster. Fundament för pollare får ha minimihöjden 700 mm. Fundament ska grundläggas på väldränerad ledningsbädd. Grop schaktas minst 30 cm djupare än fundamentets nedsättningsdjup. Botten återfylls med samkross, 0-35, och packas med vibreringsmaskin till välavvägd plan. Fundament för belysningsstolpe skall sättas med överkant 80 mm över marknivå, kabelintag orienteras normalt längs med vägens riktning enligt bilaga SK01. Kringfyllning av fundament sker med samkross, 0-35, som packas väl med handstöt i tunna skikt (max 100mm) till en nivå där man kan använda en vibreringsmaskin till färdig yta. Fundament skall stå i lod. Fundament till belysningsmaster platsgjuts med betong lägst C20/25. Bergsfundament skall alltid användas vid berg i dagen ner till 0.3 m, montering och anpassning av markyta enligt leverantörerns anvisningar 1.2 Fundament för gb-skåp Fundament för gb-skåp sätts enligt fabrikantens anvisningar eller minst efter ovan generella anvisningar. 2. Stolpar Vid val av stolpe skall hänsyn alltid tas till stolpar i omgivande anläggningar så att anläggningarna harmonierar med varandra. Före förslag av flyttning av befintliga stolpar skall en besiktning av stolpen ske avseende typ, rostskador och allmän kondition. Då stolpen bedöms ha mindre än halva teoretiska livslängden kvar, (ca 20 år) skall de i stället ersättas med nya, dock skall samråd med kommunens belysningsansvarige alltid ske. Stolpen skall stå i lod samt orienteras så att arbete i stolpcentral innebär ögonkontakt med intilliggande trafikanter. Varje stolpe skall numreras, placering ovanför stolplucka vänd mot vägen. Eftermonterade skyltar etc. på belysningsstolpar skall fästas med inplastade svep för att ej skada ytbehandlingen. 2.1 Rörstolpar Rörstolpar skall vara konstruerade enligt Svensk standard med SS-EN 40-1, SS-EN och SS-EN 40-5

6 6 (10) Stolpar skall normalt vara försedda med förstärkt korrosionsskydd med järnglimmerepoxy upp till 500 mm över fundament. Stolplucka låses med "torx med pinne i mitten" TH Eftergivliga stolpar Eftergivliga stolpar skall användas på vägar med hastighet 70 km/h eller mer. Valet av eftergivlig stolpe skall anpassas efter befintliga och planerade stolpar i närområdet samt efter samråd med kommunens belysningsansvarige. 2.3 Specialstolpar Specialstolpar skall användas restriktivt, det finns vissa områden där specialstolpar använts och en komplettering i dessa områden skall utföras med motsvarande stolpar i samråd med kommunens belysningsansvarige. Nya specialstolpar får endast användas efter samråd med kommunens belysningsansvarige samt konstruktionsritningar skall alltid tas fram till specialstolpar. 2.4 Trästolpar Vid förändringar av belysning i områden med trästolpar och sambyggda anläggningar skall alltid samråd ske med övriga ledningsägare före påbörjande av projektering. Vid komplettering av belysning kan enstaka trästolpar sättas upp efter samråd med kommunens belysningsansvarige. Ambitionen är att få ersatt så mycket luftledningar och trästolpar som möjligt med markförlagd kabel och rörstolpar. Alla borttagna trästolpar skall till miljögodkänd destruktion, kvitto på detta skall redovisas i kvalitetsdokumentationen. 3. Armaturer För nytt material samt förslag till motsvarande alternativ gäller att godkännande skall inhämtas av kommunens belysningsansvarige. Ny armatur skall i första hand vara av typ LED. Armaturer skall som lägst ha IP65-klass. Armaturer skall förses med standardmärkning avseende ljuskälla, den placeras så att man lätt kan se den i körriktningen. Undantag kan göras för dekorativa armaturer. Armar samt armaturer skall vara orienterade för optimal ljusutbredning av avsedd yta. Vid val av armatur skall hänsyn tas till att det skall vara möjligt att byta ljuskälla utan att använda verktyg. Armaturer som kräver specialverktyg för montering får bara användas där kommunen föreskriver att viss armatur skall användas. 3.1 Stolparmaturer Vid utbyte av armaturer på befintliga stolpar skall lyktledning alltid bytas. Vid förändringar på eller i anslutning till stolpar med globarmaturer skall dessa ersättas med avskärmad armatur i samråd med kommunens belysningsansvarige.

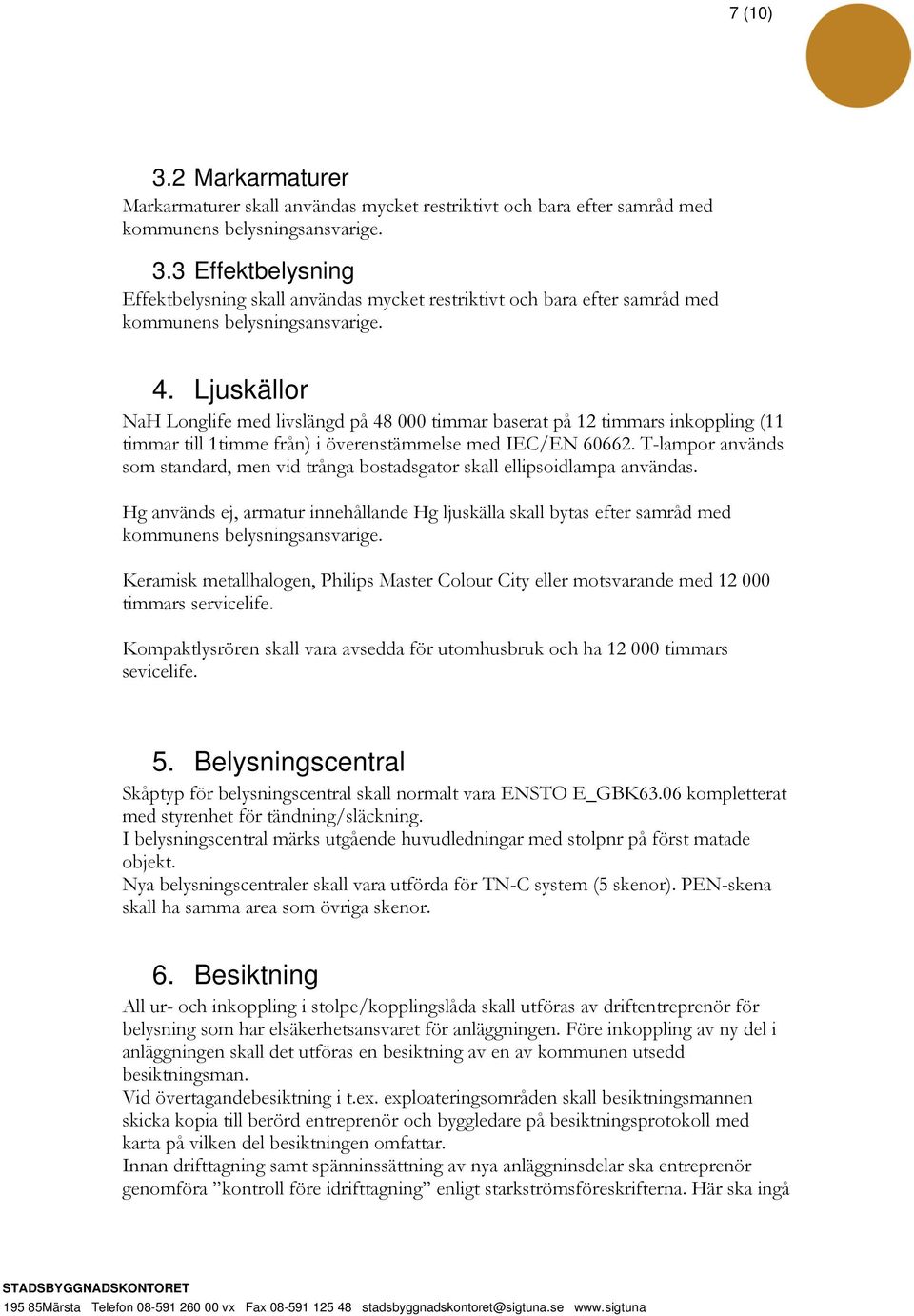

7 7 (10) 3.2 Markarmaturer Markarmaturer skall användas mycket restriktivt och bara efter samråd med kommunens belysningsansvarige. 3.3 Effektbelysning Effektbelysning skall användas mycket restriktivt och bara efter samråd med kommunens belysningsansvarige. 4. Ljuskällor NaH Longlife med livslängd på timmar baserat på 12 timmars inkoppling (11 timmar till 1timme från) i överenstämmelse med IEC/EN T-lampor används som standard, men vid trånga bostadsgator skall ellipsoidlampa användas. Hg används ej, armatur innehållande Hg ljuskälla skall bytas efter samråd med kommunens belysningsansvarige. Keramisk metallhalogen, Philips Master Colour City eller motsvarande med timmars servicelife. Kompaktlysrören skall vara avsedda för utomhusbruk och ha timmars sevicelife. 5. Belysningscentral Skåptyp för belysningscentral skall normalt vara ENSTO E_GBK63.06 kompletterat med styrenhet för tändning/släckning. I belysningscentral märks utgående huvudledningar med stolpnr på först matade objekt. Nya belysningscentraler skall vara utförda för TN-C system (5 skenor). PEN-skena skall ha samma area som övriga skenor. 6. Besiktning All ur- och inkoppling i stolpe/kopplingslåda skall utföras av driftentreprenör för belysning som har elsäkerhetsansvaret för anläggningen. Före inkoppling av ny del i anläggningen skall det utföras en besiktning av en av kommunen utsedd besiktningsman. Vid övertagandebesiktning i t.ex. exploateringsområden skall besiktningsmannen skicka kopia till berörd entreprenör och byggledare på besiktningsprotokoll med karta på vilken del besiktningen omfattar. Innan drifttagning samt spänninssättning av nya anläggninsdelar ska entreprenör genomföra kontroll före idrifttagning enligt starkströmsföreskrifterna. Här ska ingå

8 8 (10) kontroll av PE-ledarens kontinuitet, Isolationsprovning mellan samtliga ledare, kontroll av villkor för automatisk frånkoppling (utlösningsvillkoret). Till slutbesiktning skall driftledningen kallas, samt kommunens belysningsansvarig och som representant för blivande huvudman skall beredas möjlighet avlämna beställarsynpunkter. Följande dokument skall entreprenör inlämna till besiktningsmannen 10 dagar före planerad slutbesiktning: Underlag för relationshandlingar Relationshandlingar 7. Dokumentation I samband med arbetets färdigställande skall entreprenören upprätta följande: Fastlagda typuppgifter (stolpe, armatur, ljuskälla, kabel etc) för respektive stolpnr. Lägesinmätning (plan) i DWGformat över stolpar, kablar/rör, skåp etc. Aktuella schematiska driftlägesuppgifter på planritning. Dvs ledarareor, huvudledningssäkringar och skiljeställen. Relationsritning, dvs bygghandling med ändringar påförda för hand, stämplad Relationshandling daterad och undertecknad. Faktauppgifter om nytt material såsom specifikationer och leverantörsuppgifter. Protokoll provning isolationsresistans (AMA EL 09 Tabell YTC/1) Intyg kontroll av skyddsjordsledares kontinuitet Egenkontroll 8. Ritningsförteckning Ritn.nr Innehåll SK01 Sättning av fundament SK02 Installation i stolpcentral

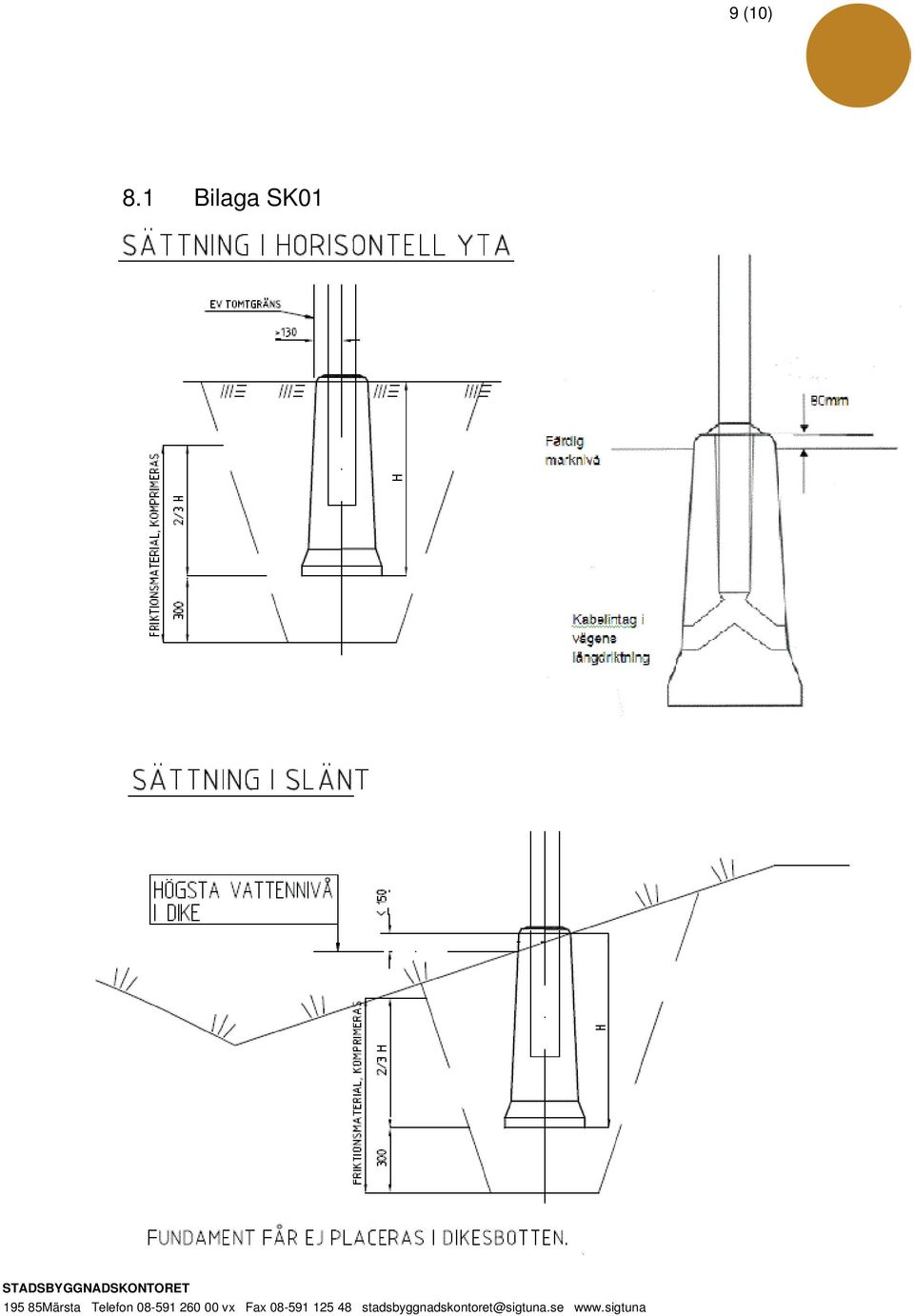

9 9 (10) 8.1 Bilaga SK01

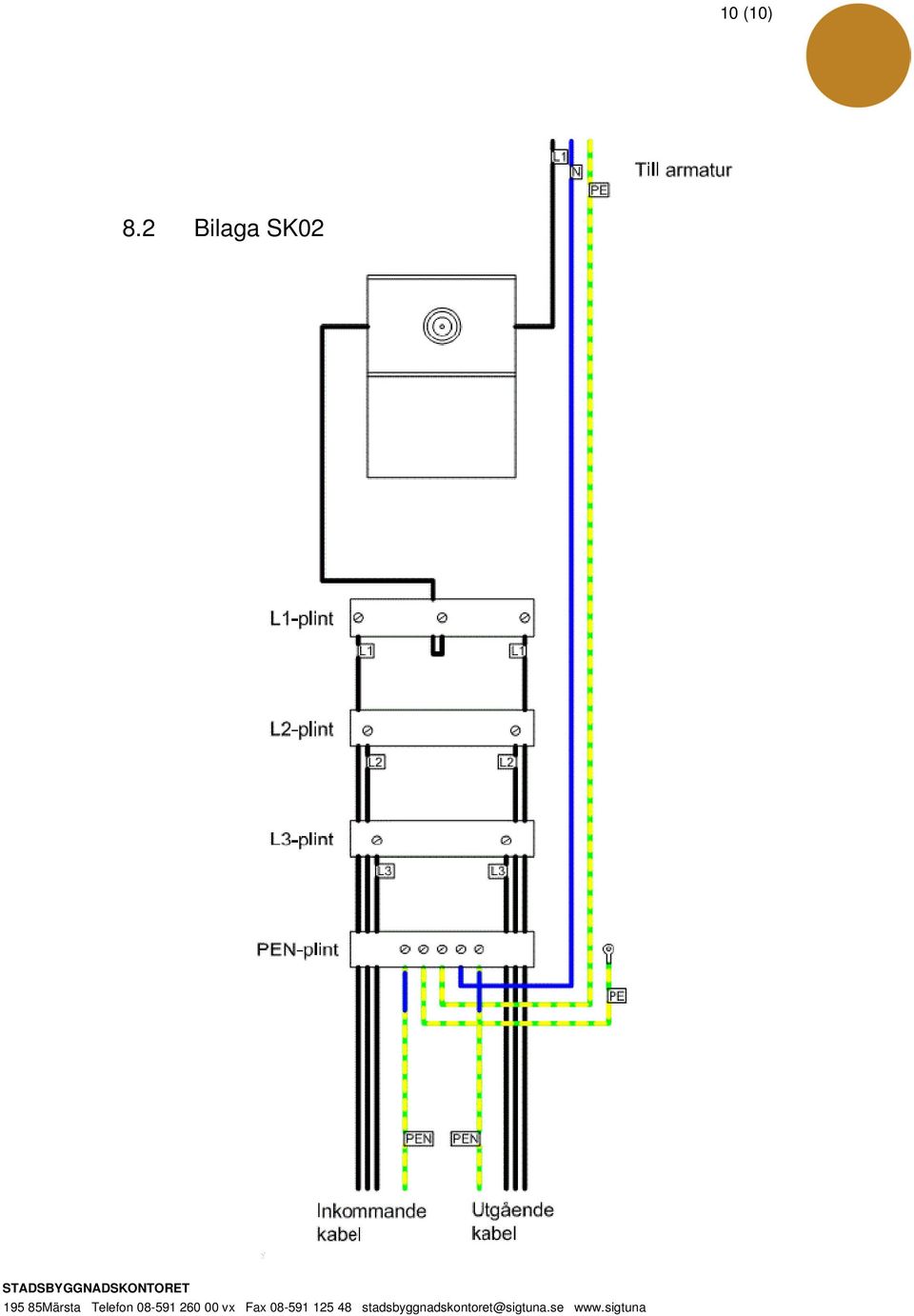

10 10 (10) 8.2 Bilaga SK02
