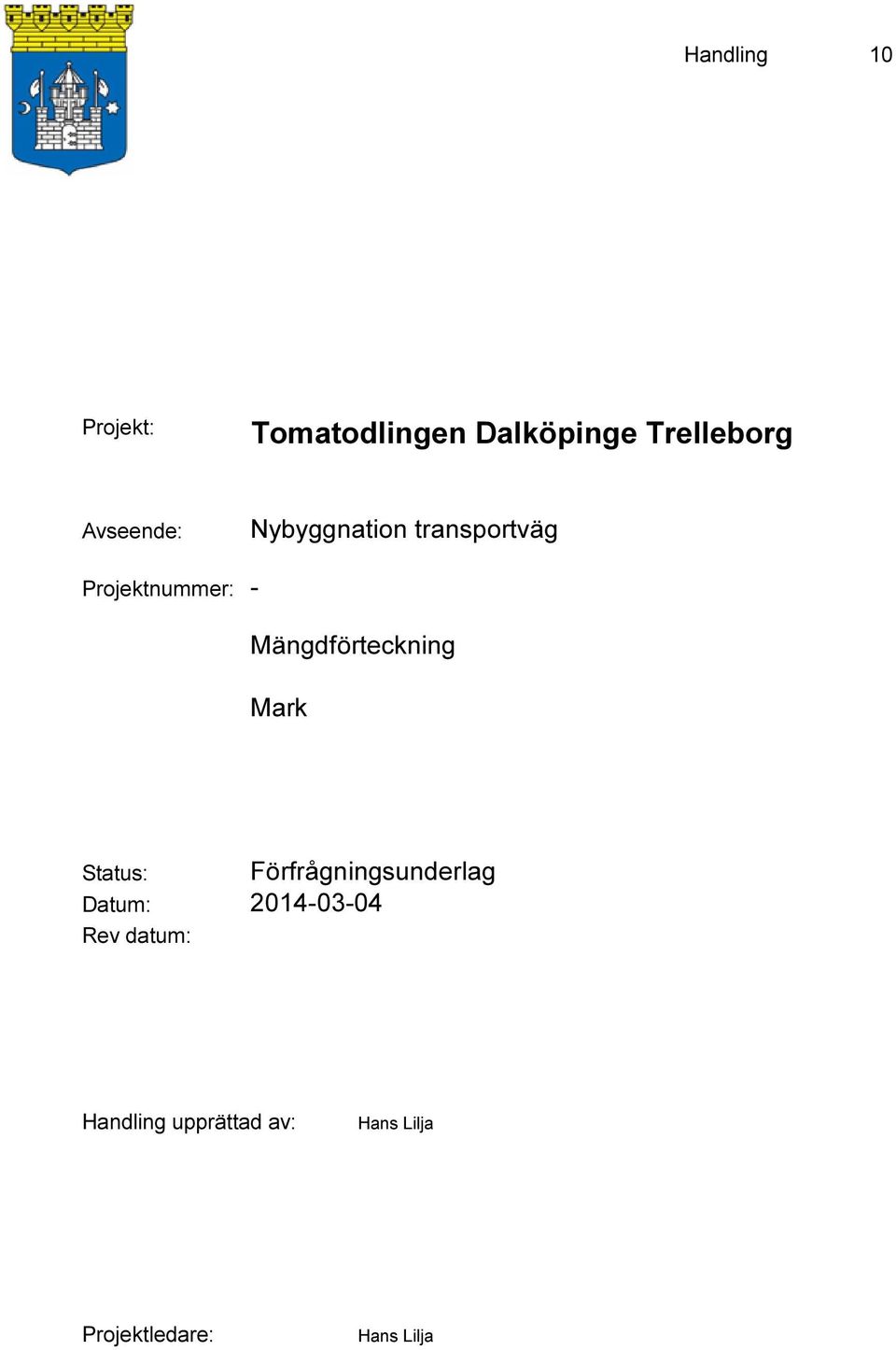

1 10 Projekt: Tomatodlingen Dalköpinge Trelleborg Avseende: : Nybyggnation transportväg - Mängdförteckning Mark : : : Förfrågningsunderlag : :

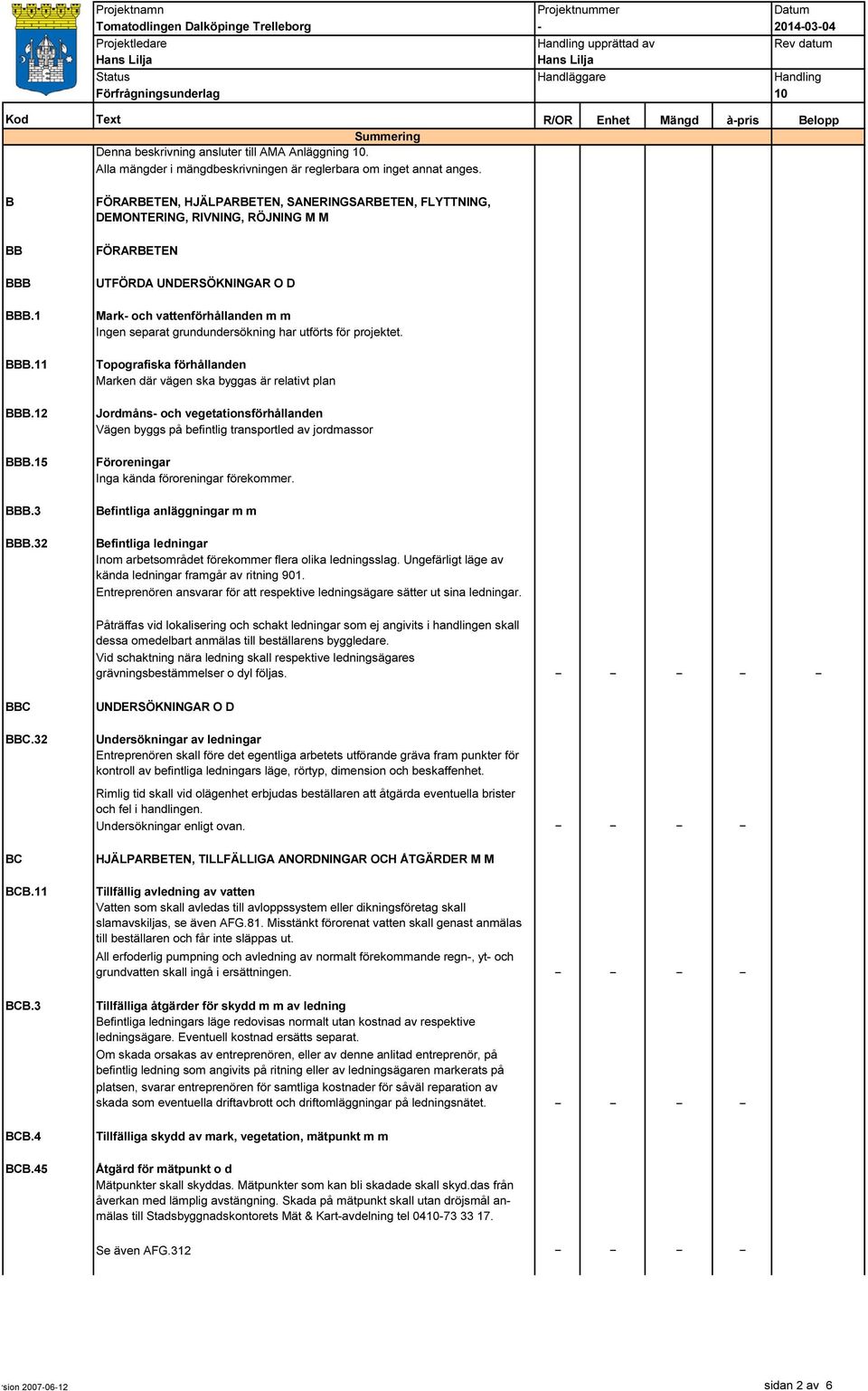

2 Summering Denna beskrivning ansluter till AMA Anläggning 10. Alla mängder i mängdbeskrivningen är reglerbara om inget annat anges. B BB BBB BBB.1 BBB.11 BBB.12 BBB.15 BBB.3 BBB.32 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN UTFÖRDA UNDERSÖKNINGAR O D Mark- och vattenförhållanden m m Ingen separat grundundersökning har utförts för projektet. Topografiska förhållanden Marken där vägen ska byggas är relativt plan Jordmåns- och vegetationsförhållanden Vägen byggs på befintlig transportled av jordmassor Föroreningar Inga kända föroreningar förekommer. Befintliga anläggningar m m Befintliga ledningar Inom arbetsområdet förekommer flera olika ledningsslag. Ungefärligt läge av kända ledningar framgår av ritning 901. Entreprenören ansvarar för att respektive ledningsägare sätter ut sina ledningar. Påträffas vid lokalisering och schakt ledningar som ej angivits i handlingen skall dessa omedelbart anmälas till beställarens byggledare. Vid schaktning nära ledning skall respektive ledningsägares grävningsbestämmelser o dyl följas. BBC BBC.32 BC BCB.11 BCB.3 BCB.4 BCB.45 UNDERSÖKNINGAR O D Undersökningar av ledningar Entreprenören skall före det egentliga arbetets utförande gräva fram punkter för kontroll av befintliga ledningars läge, rörtyp, dimension och beskaffenhet. Rimlig tid skall vid olägenhet erbjudas beställaren att åtgärda eventuella brister och fel i handlingen. Undersökningar enligt ovan. HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M Tillfällig avledning av vatten Vatten som skall avledas till avloppssystem eller dikningsföretag skall slamavskiljas, se även AFG.81. Misstänkt förorenat vatten skall genast anmälas till beställaren och får inte släppas ut. All erfoderlig pumpning och avledning av normalt förekommande regn-, yt- och grundvatten skall ingå i ersättningen. Tillfälliga åtgärder för skydd m m av ledning Befintliga ledningars läge redovisas normalt utan kostnad av respektive ledningsägare. Eventuell kostnad ersätts separat. Om skada orsakas av entreprenören, eller av denne anlitad entreprenör, på befintlig ledning som angivits på ritning eller av ledningsägaren markerats på platsen, svarar entreprenören för samtliga kostnader för såväl reparation av skada som eventuella driftavbrott och driftomläggningar på ledningsnätet. Tillfälliga skydd av mark, vegetation, mätpunkt m m Åtgärd för mätpunkt o d Mätpunkter skall skyddas. Mätpunkter som kan bli skadade skall skyd.das från åverkan med lämplig avstängning. Skada på mätpunkt skall utan dröjsmål anmälas till Stadsbyggnadskontorets Mät & Kart-avdelning tel Se även AFG.312 Version sidan 2 av 6

3 BCB.713 Tillfällig vägtrafikanordning Trafikanordningsplan för arbetsplatsavstängningen skall, om så erfordras, upprättas av entreprenören och godkännas av kommunens trafikregleringsenhet, innan några markarbeten får påbörjas. All skyltning och avstängning av arbetsplatsen, inkl material, eventuell annulering av befintliga linjer, åvilar entreprenören, även om detta av praktiska skäl måste utföras utanför arbetsområdet. Ansvarig arbetsledare skall tillse att trafikanordningsplanen alltid följs. BE BEB BEB.1 BEB.19 BEB.9 FLYTTNING, DEMONTERING OCH RIVNING FLYTTNING Flyttning omfattar både losstagning, rengörning och montering på ny plats. Flyttning av anläggning Flyttning av enhet bestående av vägbom med fundament Vägbom flyttas inkl motstående mottagningsstolpe. Á-pris ska för denna kod även inkludera schakt, kringfyllning och återfyllning. st 1 Flyttning av natursten Natursten som lagts ut som avspärrning i anslutning till befintlig infartsväg flyttas. Sten används som avvisare vid anslutningen. Placering ska ske i samråd med B. st 4 BJ BJB BJB.2 BJB.23 BJB.26 BJB.271 GEODETISKA MÄTNINGSARBETEN GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS Koordinatystem i plan är Sweref 99 13:30 Höjdsystem är Rikets Höjdsystem 2000 (RH 2000). Mätning utförs enligt SIS Inmätning Utgångspunkter skall vara de i koordinatförteckningen redovisade polygonpunkterna samt i förteckning redovisade nivåfixpunkter. Fix- och polygonpunkter är anslutna till Trelleborgs stomnät. Inmätning av väg, plan o d Inmätning och avvägning av färdig anläggning. Redovisning skall levereras digitalt i format som kan läsas av beställarens system. Inmätning av ledning Befintliga ledningar som korsas inmätes i X, Y och Z-led. Inmätning av jordöveryta För reglering av schakt- och fyllnadsarbeten skall entreprenören mäta: -Befintlig markyta före avbaning -Terrass efter terrassering och packning -Urgrävningar Beställaren skall ges möjlighet att medverka vid mätning och skall informeras tre dagar innan mätning utförs av entreprenören. Inmätningar enligt ovan. BJB.3 Utsättning Version sidan 3 av 6

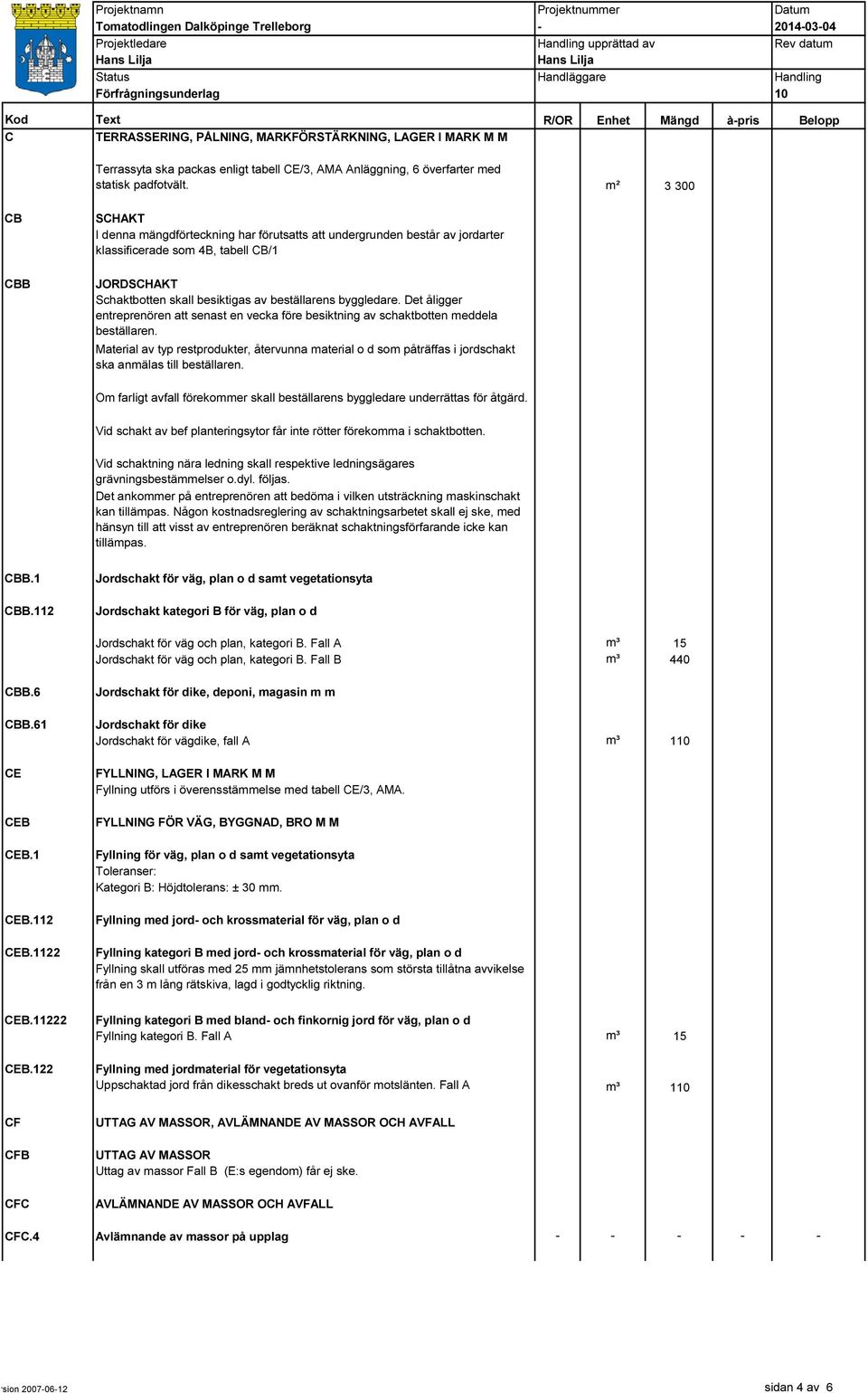

4 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M Terrassyta ska packas enligt tabell CE/3, AMA Anläggning, 6 överfarter med statisk padfotvält. m² CB CBB SCHAKT I denna mängdförteckning har förutsatts att undergrunden består av jordarter klassificerade som 4B, tabell CB/1 JORDSCHAKT Schaktbotten skall besiktigas av beställarens byggledare. Det åligger entreprenören att senast en vecka före besiktning av schaktbotten meddela beställaren. Material av typ restprodukter, återvunna material o d som påträffas i jordschakt ska anmälas till beställaren. Om farligt avfall förekommer skall beställarens byggledare underrättas för åtgärd. Vid schakt av bef planteringsytor får inte rötter förekomma i schaktbotten. Vid schaktning nära ledning skall respektive ledningsägares grävningsbestämmelser o.dyl. följas. Det ankommer på entreprenören att bedöma i vilken utsträckning maskinschakt kan tillämpas. Någon kostnadsreglering av schaktningsarbetet skall ej ske, med hänsyn till att visst av entreprenören beräknat schaktningsförfarande icke kan tillämpas. CBB.1 CBB.112 Jordschakt för väg, plan o d samt vegetationsyta Jordschakt kategori B för väg, plan o d Jordschakt för väg och plan, kategori B. Fall A m³ 15 Jordschakt för väg och plan, kategori B. Fall B m³ 440 CBB.6 CBB.61 CE CEB CEB.1 CEB.112 CEB.1122 CEB CEB.122 Jordschakt för dike, deponi, magasin m m Jordschakt för dike Jordschakt för vägdike, fall A m³ 110 FYLLNING, LAGER I MARK M M Fyllning utförs i överensstämmelse med tabell CE/3, AMA. FYLLNING FÖR VÄG, BYGGNAD, BRO M M Fyllning för väg, plan o d samt vegetationsyta Toleranser: Kategori B: Höjdtolerans: ± 30 mm. Fyllning med jord- och krossmaterial för väg, plan o d Fyllning kategori B med jord- och krossmaterial för väg, plan o d Fyllning skall utföras med 25 mm jämnhetstolerans som största tillåtna avvikelse från en 3 m lång rätskiva, lagd i godtycklig riktning. Fyllning kategori B med bland- och finkornig jord för väg, plan o d Fyllning kategori B. Fall A m³ 15 Fyllning med jordmaterial för vegetationsyta Uppschaktad jord från dikesschakt breds ut ovanför motslänten. Fall A m³ 110 CF CFB CFC UTTAG AV MASSOR, AVLÄMNANDE AV MASSOR OCH AVFALL UTTAG AV MASSOR Uttag av massor Fall B (E:s egendom) får ej ske. AVLÄMNANDE AV MASSOR OCH AVFALL CFC.4 Avlämnande av massor på upplag Version sidan 4 av 6

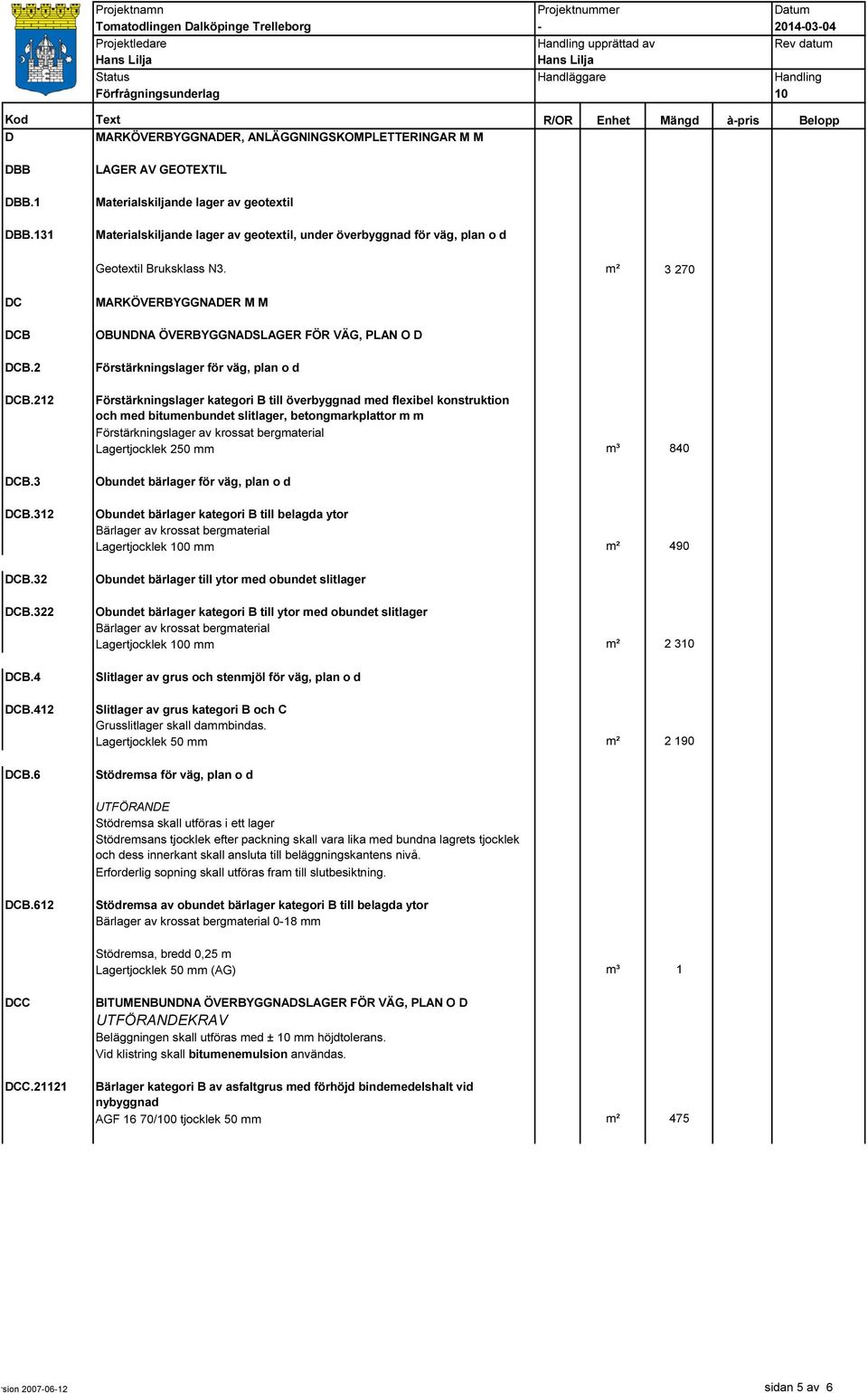

5 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M DBB DBB.1 DBB.131 LAGER AV GEOTEXTIL Materialskiljande lager av geotextil Materialskiljande lager av geotextil, under överbyggnad för väg, plan o d Geotextil Bruksklass N3. m² DC DCB DCB.2 DCB.212 DCB.3 DCB.312 DCB.32 DCB.322 DCB.4 DCB.412 DCB.6 MARKÖVERBYGGNADER M M OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Förstärkningslager för väg, plan o d Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor m m Förstärkningslager av krossat bergmaterial Lagertjocklek 250 mm m³ 840 Obundet bärlager för väg, plan o d Obundet bärlager kategori B till belagda ytor Bärlager av krossat bergmaterial Lagertjocklek 100 mm m² 490 Obundet bärlager till ytor med obundet slitlager Obundet bärlager kategori B till ytor med obundet slitlager Bärlager av krossat bergmaterial Lagertjocklek 100 mm m² Slitlager av grus och stenmjöl för väg, plan o d Slitlager av grus kategori B och C Grusslitlager skall dammbindas. Lagertjocklek 50 mm m² Stödremsa för väg, plan o d UTFÖRANDE Stödremsa skall utföras i ett lager Stödremsans tjocklek efter packning skall vara lika med bundna lagrets tjocklek och dess innerkant skall ansluta till beläggningskantens nivå. Erforderlig sopning skall utföras fram till slutbesiktning. DCB.612 Stödremsa av obundet bärlager kategori B till belagda ytor Bärlager av krossat bergmaterial 0-18 mm Stödremsa, bredd 0,25 m Lagertjocklek 50 mm (AG) m³ 1 DCC DCC BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D UTFÖRANDEKRAV Beläggningen skall utföras med ± 10 mm höjdtolerans. Vid klistring skall bitumenemulsion användas. Bärlager kategori B av asfaltgrus med förhöjd bindemedelshalt vid nybyggnad AGF 16 70/100 tjocklek 50 mm m² 475 Version sidan 5 av 6

6 DG ÅTERSTÄLLNINGSARBETEN DGB ÅTERSTÄLLNINGSARBETEN I MARK Med avsteg från mätregler i MER skall alla kostnader för återställningsarbeten inkalkyleras i de arbeten som föranleder återställningsarbetena. DGB.1 Återställande av väg, plan o d DGB.11 Återställande av väg, plan o d med bitumenbundet slitlager DGB.12 Återställande av väg, plan o d med obundet slitlager DGB.3 Återställande av vegetationsyta DGB.6 Återställande av anläggningskompletteringar m m DH DHB DHB.191 Y YCD YCD.111 YCE YCE.11 SKÖTSEL AV MARKANLÄGGNING SKÖTSEL AV MARKANLÄGGNING UNDER GARANTITIDEN Anläggningen skall uppvisa ett vårdat intryck under garantitiden. Kemiska bekämpningsmedel får ej användas. Skötsel- och underhållsarbete skall utföras så att skador inte uppstår på ytskikt eller andra delar av anläggning. Eventuell skada skall omgående rapporteras till beställaren. Skötsel av grusyta Grusytorna bearbetas intill avsedd kantlinje. Grusytorna skall vara jämna med fall för vattenavrinning. Skötsel av grusyta m² MÄRKNING, PROVNING, DOKUMENTATION M M RELATIONSHANDLINGAR FÖR ANLÄGGNING Relationshandlingar ska levereras senast vid slutbesiktningen. Entreprenaden kan inte godkännas om inte godkänt relationsunderlag har överlämnats till beställaren i tid. Om inget annat överrenskommes skall alla ritningar som upprättas av entreprenören levereras digitalt i AutoCAD som dwg-format. Nivåuppgifter anges i RH 2000 med två decimaler. Relationshandlingar för väg, plan o d Alla avvikelser från projekterad handling redovisas UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING Underlag för relationshandlingar ska levereras senast vid slutbesiktningen. Om inget annat överrenskommes ska all inmätning som görs av entreprenören levereras digitalt i AutoCAD som dwg-format. Underlag för relationshandlingar för väg, plan o d samt vegetationsyta Alla avvikelser i förhållande till bygghandlingen ska mätas in och markeras på kopior av plan- och profilritning. Inmätning Alla avvikelser ska mätas in. Med avvikelser menas t ex höjder, utrustning, vegetation, materialval, ytor och beläggningar som skiljer sig från bygghandlingen. Inmätningsfilen ska vara tydlig. Varje objekt och linje som mäts in ska anges i klartext t ex "kantsten RV2". Markering Avvikelser markeras tydligt och läsbart på kopior av plan- och profilritning med rödpenna. YCE.111 Underlag för relationshandlingar för väg, plan o d Alla avvikelser från projekterad handling redovisas Version sidan 6 av 6
