1 Version GAKJ Kurt Johansson, STEN Kontrollrutin för markbeläggning Trafikklass 5. Slitlager 5. Sättsand Fogsand 2. Obundet bärlager Förstärkningslager 6. Förstärkningslager justering p.g.a. klimatzon & tjälklass 3. Terrass 1.a. Överbyggnad exl. slitlager 1.b Överbyggnad exl. slitlager 2.a KONTROLLBESKRINING 2.b Kontrollrutin för markbeläggning Obundet bärlager

2 1a. Överbyggnad exkl. slitlager/beläggning Arbete: Beläggning naturstenshällar Grunddata Typ av yta: torg, väg, parkering, 1 Föreskriven trafikklass Klass: 3 Material i terrassen ABT VÄG AMA DC/1 Typ: Klimat zon RA Anläggning 10 Zon: Tjälkass ABT VÄG Klass: Krossberg/annan material Typ Kommentarer Överbyggnad exkl. slitlager Föreskrift Handlingar 2 Bärlager Föreskrifter som ska följas: värde värde Anmärkn. Fraktion /siktkurva TRVKB 10 "GrGr överbyggn. : Ytan exakt som ytskiktet Utemiljö 4.4.5, AMA Planhet/buktighet AMA DCB.312 AMA DCB.3 Kontroll av packningsgrad Packningsmätare Förstärkningslager 4 "GrGr överbyggn." Förstärkningslagret < 200 mm samma fraktion som bärlager Fraktion/siktkurva TRVKB 10 Kontroll av packningsgrad Packningsmätare 6 Kontroll överbyggnadstjocklek men hänsyn till tjälrisk och klimatzon Korrigering av förstärkningslagret "GrGröverbyggn. Enligt tekniskt PM SCC och Tekniska rapport KTH Terrassens jämnhet 1.b. Överbyggnad exkl. slitlager/beläggning Datum.. Arbete: Beläggning med naturastenshällar i sand

3 Kontrollmoment Överbyggnad exkl. slitlager Föreskrivet 2 Bärlager kontroll värde enl 1.a Kontrollvärde 1 2 sign Fraktion /siktkurva Exakt samma som ytskiktet Kontroll av packningsgrad Packningsmätare Tumregel: trafikklass >0: ger ett lastbilshjul avtryck är packningen otillräckligt Förstärkningslager kontroll 4 Förstärkningslagret < 200 mm = samma fraktion som bärlagret Fraktion/siktkurva Kontroll av packningsgrad Packningsmätare 5 Kontroll överbyggnadstjocklek men hänsyn till tjälrisk och klimatzon Korrigering av förstärkningslagret 2.a. /beläggning Arbete: Beläggning med naturstenshällar Innan arbetet med slitlagret/beläggningen påbörjas måste stenläggaren förvissa sig om att bärlagrets jämnhet är enligt AMA DCB 312, har rätt tjocklek och är tillräckligt kompakterat (packat), samt att eventuellt förstärkningslager är utfört på rätt sätt. Överbyggnaden ska i sin helt het vara utförd enligt 1. ovan. Föreskrifter som ska följas: AMA Anläggning 13 Natursten Utemiljö Kap 3 och 4 Typkonstruktioner HS

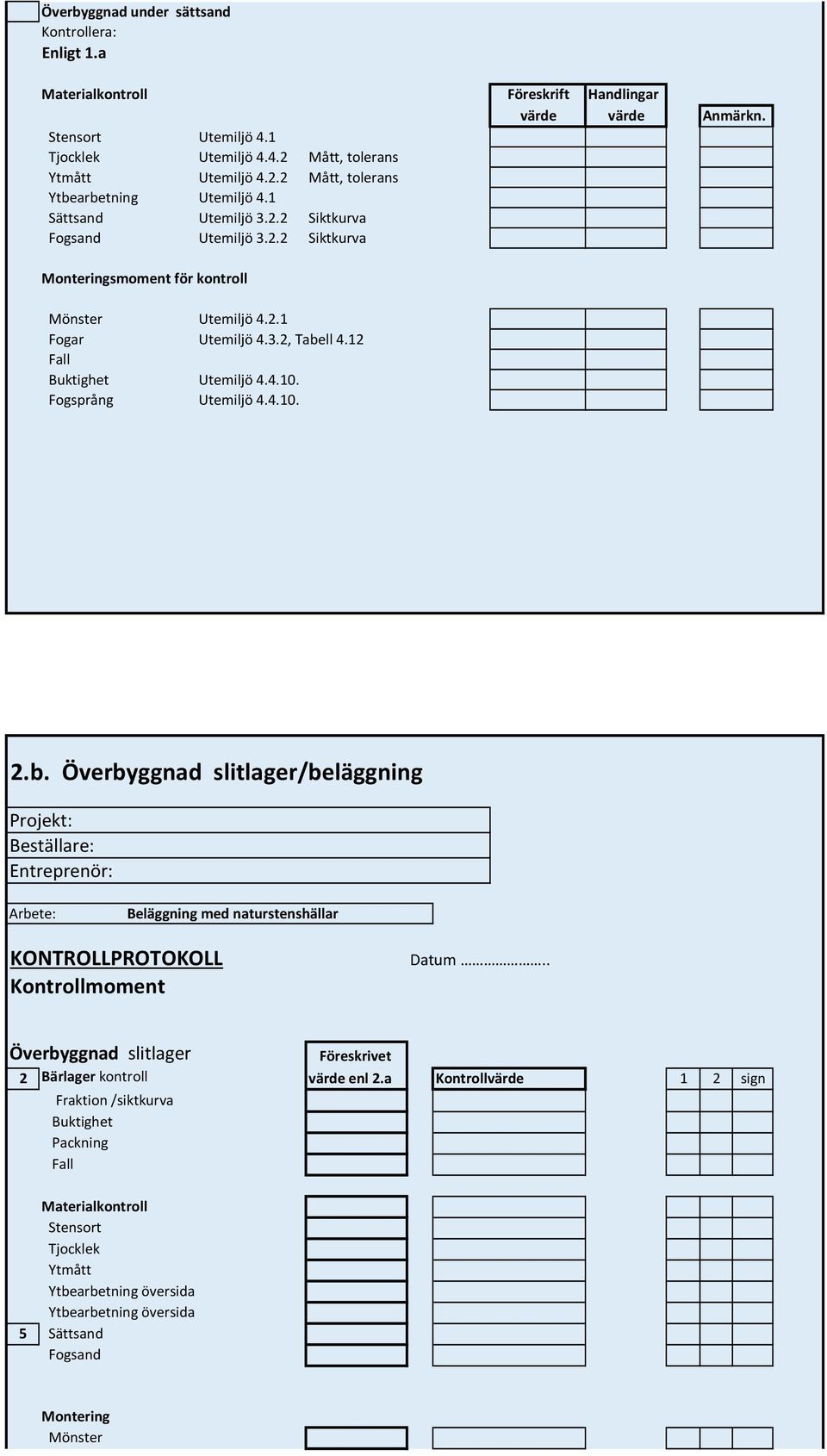

4 Överbyggnad under sättsand Kontrollera: Enligt 1.a Materialkontroll Föreskrift Handlingar värde värde Anmärkn. Stensort Utemiljö 4.1 Utemiljö Mått, tolerans Ytmått Utemiljö Mått, tolerans Ytbearbetning Utemiljö 4.1 Sättsand Utemiljö Siktkurva Fogsand Utemiljö Siktkurva Monteringsmoment för kontroll Mönster Utemiljö Fogar Utemiljö 4.3.2, Tabell 4.12 Utemiljö Fogsprång Utemiljö b. /beläggning Arbete: Beläggning med naturstenshällar Kontrollmoment Datum.. Föreskrivet 2 Bärlager kontroll värde enl 2.a Kontrollvärde 1 2 sign Fraktion /siktkurva Packning Materialkontroll Stensort Ytmått Ytbearbetning översida Ytbearbetning översida 5 Sättsand Fogsand Montering Mönster

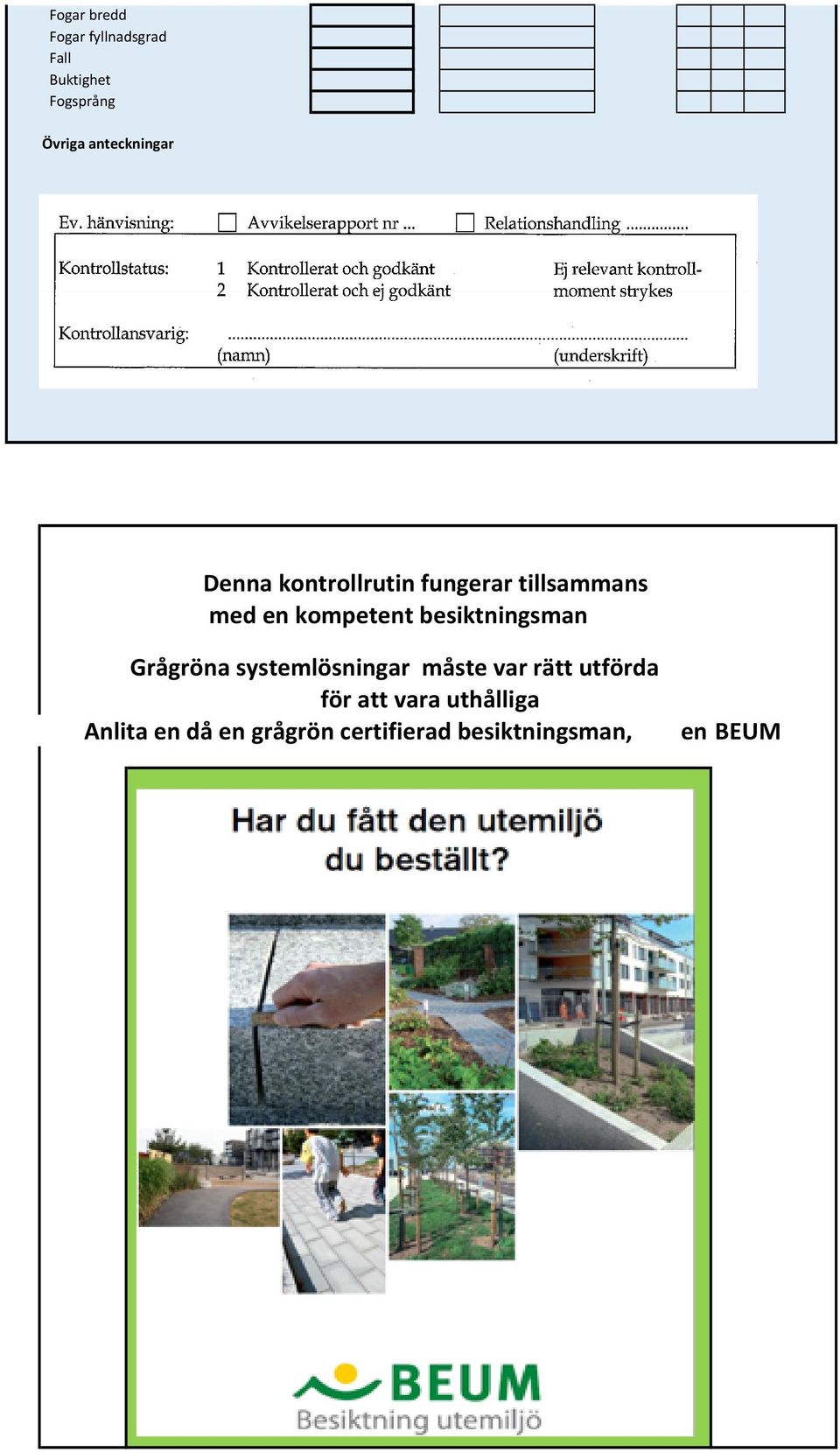

5 Fogar bredd Fogar fyllnadsgrad Fogsprång Övriga anteckningar Denna kontrollrutin fungerar tillsammans med en kompetent besiktningsman Grågröna systemlösningar måste var rätt utförda för att vara uthålliga Anlita en då en grågrön certifierad besiktningsman, en BEUM
