1 BETONGPRODUKTER

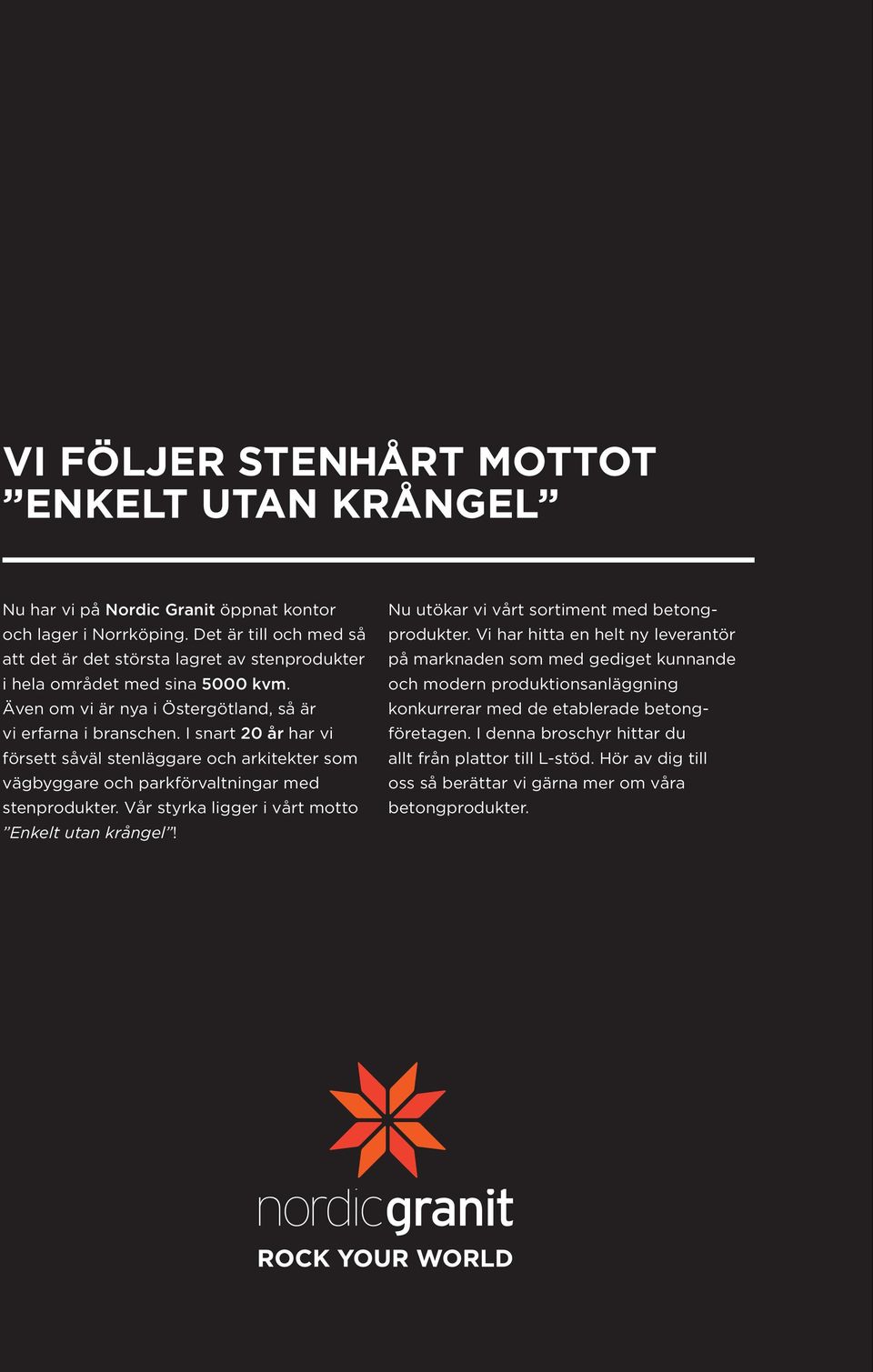

2 VI FÖLJER STENHÅRT MOTTOT ENKELT UTAN KRÅNGEL Nu har vi på Nordic Granit öppnat kontor och lager i Norrköping. Det är till och med så att det är det största lagret av stenprodukter i hela området med sina 5000 kvm. Även om vi är nya i Östergötland, så är vi erfarna i branschen. I snart 20 år har vi försett såväl stenläggare och arkitekter som vägbyggare och parkförvaltningar med stenprodukter. Vår styrka ligger i vårt motto Enkelt utan krångel! Nu utökar vi vårt sortiment med betongprodukter. Vi har hitta en helt ny leverantör på marknaden som med gediget kunnande och modern produktionsanläggning konkurrerar med de etablerade betongföretagen. I denna broschyr hittar du allt från plattor till L-stöd. Hör av dig till oss så berättar vi gärna mer om våra betongprodukter.

3

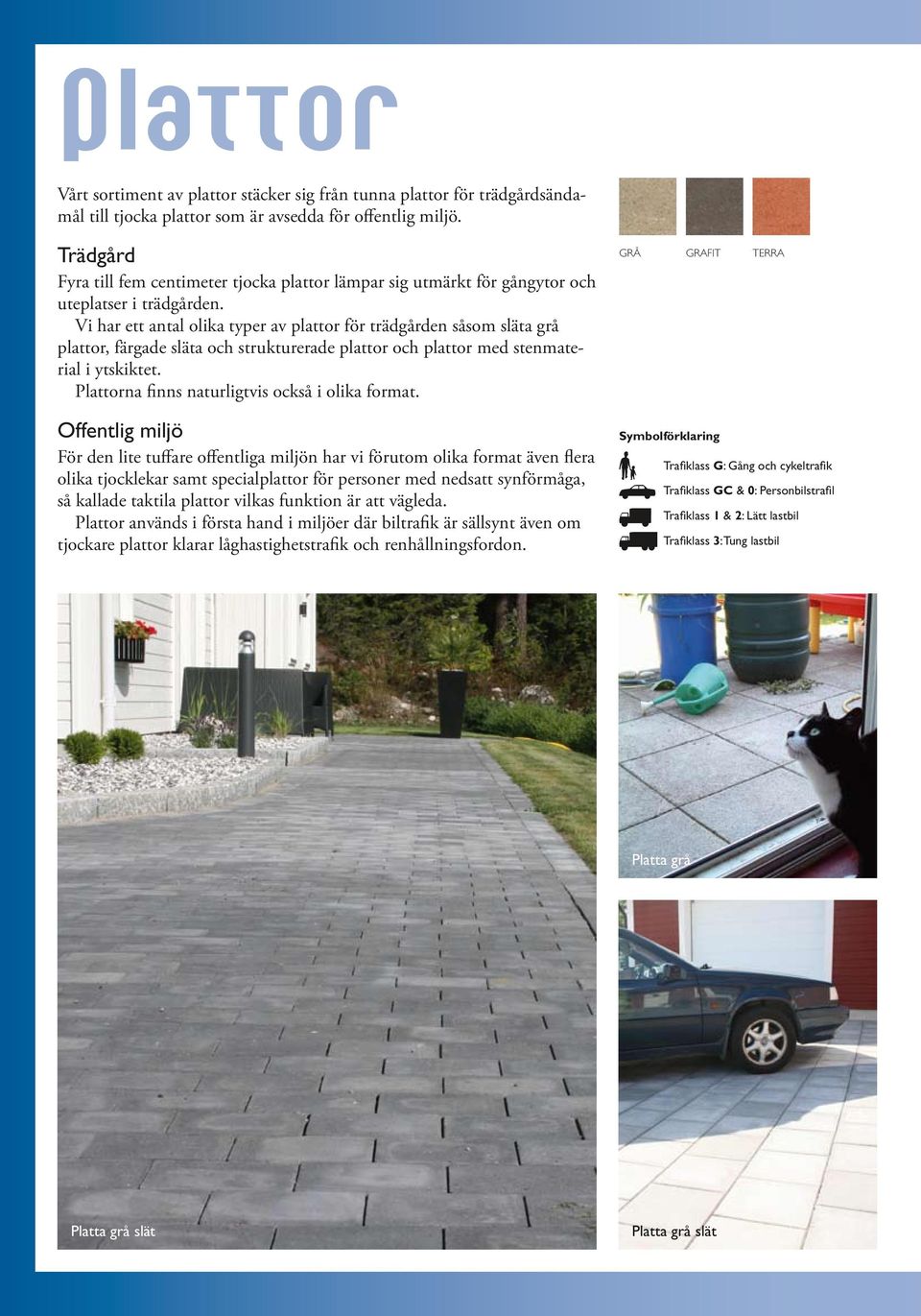

4 Plattor Vårt sortiment av plattor stäcker sig från tunna plattor för trädgårdsändamål till tjocka plattor som är avsedda för offentlig miljö. Trädgård Fyra till fem centimeter tjocka plattor lämpar sig utmärkt för gångytor och uteplatser i trädgården. Vi har ett antal olika typer av plattor för trädgården såsom släta grå plattor, färgade släta och strukturerade plattor och plattor med stenmaterial i ytskiktet. Plattorna finns naturligtvis också i olika format. Offentlig miljö För den lite tuffare offentliga miljön har vi förutom olika format även flera olika tjocklekar samt specialplattor för personer med nedsatt synförmåga, så kallade taktila plattor vilkas funktion är att vägleda. Plattor används i första hand i miljöer där biltrafik är sällsynt även om tjockare plattor klarar låghastighetstrafik och renhållningsfordon. Grå GRAFIT Terra Symbolförklaring Trafiklass G: Gång och cykeltrafik Trafiklass GC & 0: Personbilstrafil Trafiklass 1 & 2: Lätt lastbil Trafiklass 3: Tung lastbil Platta grå Platta grå slät Platta grå slät

5 Platta grå slät Platta Grafit Platta Grå Platta Terracotta Hel platta Dimension mm Färg kg/m² st/m² Klass 700x700x80 Grå GC 700x700x80 Grafit GC Halv platta Dimension mm Färg kg/m² st/m² Klass 700x350x80 Grå GC 700x350x80 Grafit GC Hel platta Dimension mm Färg kg/m² st/m² Klass 350x350x80 Grå x350x80 Grafit Hel platta Dimension mm Färg kg/m² st/m² Klass 350x350x60 Grå GC 350x350x60 Grafit GC Halv platta Dimension mm Färg kg/m² st/m² Klass 350x175x60 Grå G 350x175x60 Grafit G Hel platta Dimension mm Färg kg/m² st/m² Klass 350x350x50 Grå GC 350x350x50 Grafit GC 350x350x50 Terracotta GC Halv platta Dimension mm Färg kg/m² st/m² Klass 350x175x50 Grå G 350x175x50 Grafit G 350x175x50 Terracotta G Hel platta Dimension mm Färg kg/m² st/m² Klass 400x400x40 Grå 94 6,25 G Hel platta Dimension mm Färg kg/m² st/m² Klass 400x400x50 Grå 119 6,25 G 400x400x50 Grafit 119 6,25 G Halv platta Dimension mm Färg kg/m² st/m² Klass 400x200x50 Grå ,5 G 400x200x50 Grafit ,5 G Platta Struktur Dimension mm Färg kg/m² st/m² Klass 400x400x50 Grå 119 6,25 G 400x400x50 Grafit 119 6,25 G Platta Sinus Dimension mm Färg kg/m² st/m² Klass 350x350x60 Grå GC Platta Kupol Dimension mm Färg kg/m² st/m² Klass 350x350x60 Grå GC

6 Marksten Antik 210x210 Marksten Antik terra 210x140 Marksten Det finns ett stort utbud av olika typer av markstenar idag. Marksten är en utmärkt produkt oavsett om behovet är att anlägga en slitstark och tålig industriyta som är motståndskraftig mot sättningar i ytan, spårbildning mm eller om avsikten är att skapa en estetiskt tilltalande yta som matchar omgivningen. Industristen Marksten för industriytor karaktäriseras av att det finns fler än fyra sidor på stenen vilket för med sig att den står emot vridmoment bättre hos fordonen som belastar ytan. Produkterna har en tjocklek på minst 60 mm. Antikbehandlad sten Antikbehandlad eller trumlad marksten är den produkt som väldigt många villaägare valt som ytskikt till uteplatsen, gångarna eller garageuppfarten. Släta stenar med eller utan fas Beroende på att den antikbehandlade stenen tagit så stora marknadsandelar har den släta stenen med eller utan fas fått en renässans, speciellt den utan fas. Läggning av plattor och marksten ska alltid utföras med fog. För att undvika kantskador är det extra viktigt att lägga produkten med fog när man använder en sten utan fas. I-förband röd och grå

7 Grå GRAFIT Terra röd Symbolförklaring Trafiklass G: Gång och cykeltrafik Trafiklass GC & 0: Personbilstrafil Marksten Antik grå 210x140 Trafiklass 1 & 2: Lätt lastbil Trafiklass 3: Tung lastbil Marksten Antik Slät Dimension mm Färg kg/m² st/m² Klass 210x210x50 Grå ,7 GC 210x210x50 Grafit ,7 GC 210x210x50 Terracotta ,7 GC 210x210x50 Röd ,7 GC Antik Slät Grafit Antik Struktur Grå Classic Grå Dimension mm Färg kg/m² st/m² Klass 210x140x50 Grå GC 210x140x50 Grafit GC 210x140x50 Terracotta GC 210x140x50 Röd GC 210x140x50 Sand GC Dimension mm Färg kg/m² st/m² Klass 200x133x50 Grå GC 200x133x50 Grafit GC 200x133x50 Terracotta GC 200x133x50 Röd GC Fas Grå I-förband Normal Grå Fas Grafit I-förband Randsten Röd Skarp Kant Grå Trädgårdskantsten Triad Grå Marksten Antik Struktur Dimension mm Färg kg/m² st/m² Klass 210x210x50 Grå ,7 GC 210x210x50 Grafit ,7 GC 210x210x50 Terracotta ,7 GC 210x210x50 Röd ,7 GC Dimension mm Färg kg/m² st/m² Klass 210x140x40 Grå G 210x140x40 Grafit G Marksten med fas Dimension mm Färg kg/m² st/m² Klass 210x210x80 Grå , x105x80 Grafit ,4 3 Dimension mm Färg kg/m² st/m² Klass 210x105x60 Grå , x105x60 Grafit ,4 2 Marksten Classic Dimension mm Färg kg/m² st/m² Klass 210x140x50 Grå GC 210x140x50 Grafit GC Marksten Skarp kant Dimension mm Färg kg/m² st/m² Klass 210x140x50 Grå GC 210x140x50 Grafit GC Marksten Triad Dimension mm Färg kg/m² st/m² Klass 200x175x80 Grå I-förband skarp Dimension mm Färg kg/m² st/m² Klass 197x137x80x60 Grå x137x80x60 Grafit x137x80x60 Röd I-förband Randsten skarp Dimension mm Färg st/pall kg/st Klass 280x146x60 Grå 288 4, x146x60 Grafit 288 4, x146x60 Röd 288 4,2 2 Kantstöd Trädgårdskantsten Dimension mm Färg st/pall kg/st 250x500x50 Grå 78 15

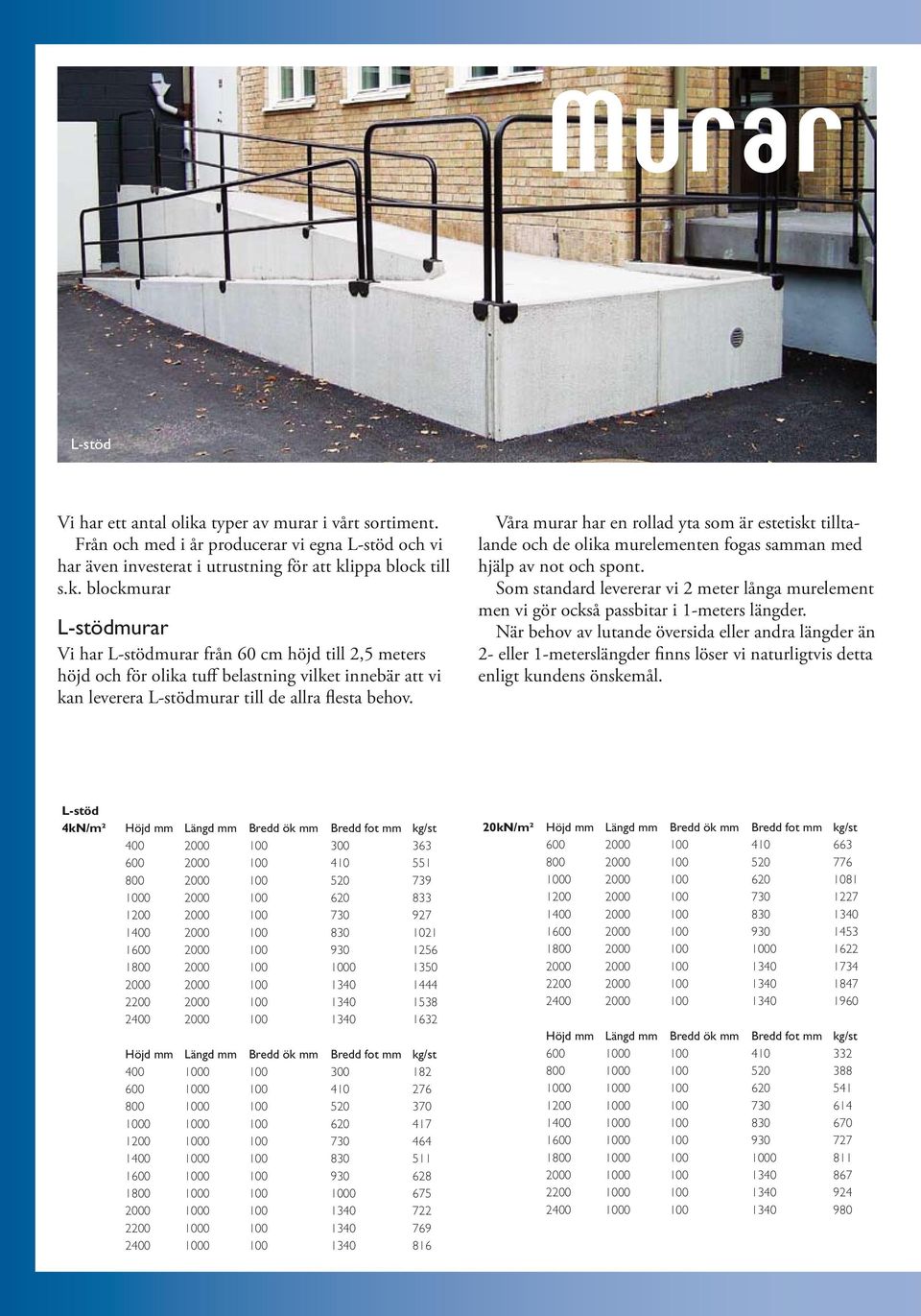

8 Murar L-stöd Vi har ett antal olika typer av murar i vårt sortiment. Från och med i år producerar vi egna L-stöd och vi har även investerat i utrustning för att klippa block till s.k. blockmurar L-stödmurar Vi har L-stödmurar från 60 cm höjd till 2,5 meters höjd och för olika tuff belastning vilket innebär att vi kan leverera L-stödmurar till de allra flesta behov. Våra murar har en rollad yta som är estetiskt tilltalande och de olika murelementen fogas samman med hjälp av not och spont. Som standard levererar vi 2 meter långa murelement men vi gör också passbitar i 1-meters längder. När behov av lutande översida eller andra längder än 2- eller 1-meterslängder finns löser vi naturligtvis detta enligt kundens önskemål. L-stöd 4kN/m² Höjd mm Längd mm Bredd ök mm Bredd fot mm kg/st Höjd mm Längd mm Bredd ök mm Bredd fot mm kg/st kN/m² Höjd mm Längd mm Bredd ök mm Bredd fot mm kg/st Höjd mm Längd mm Bredd ök mm Bredd fot mm kg/st

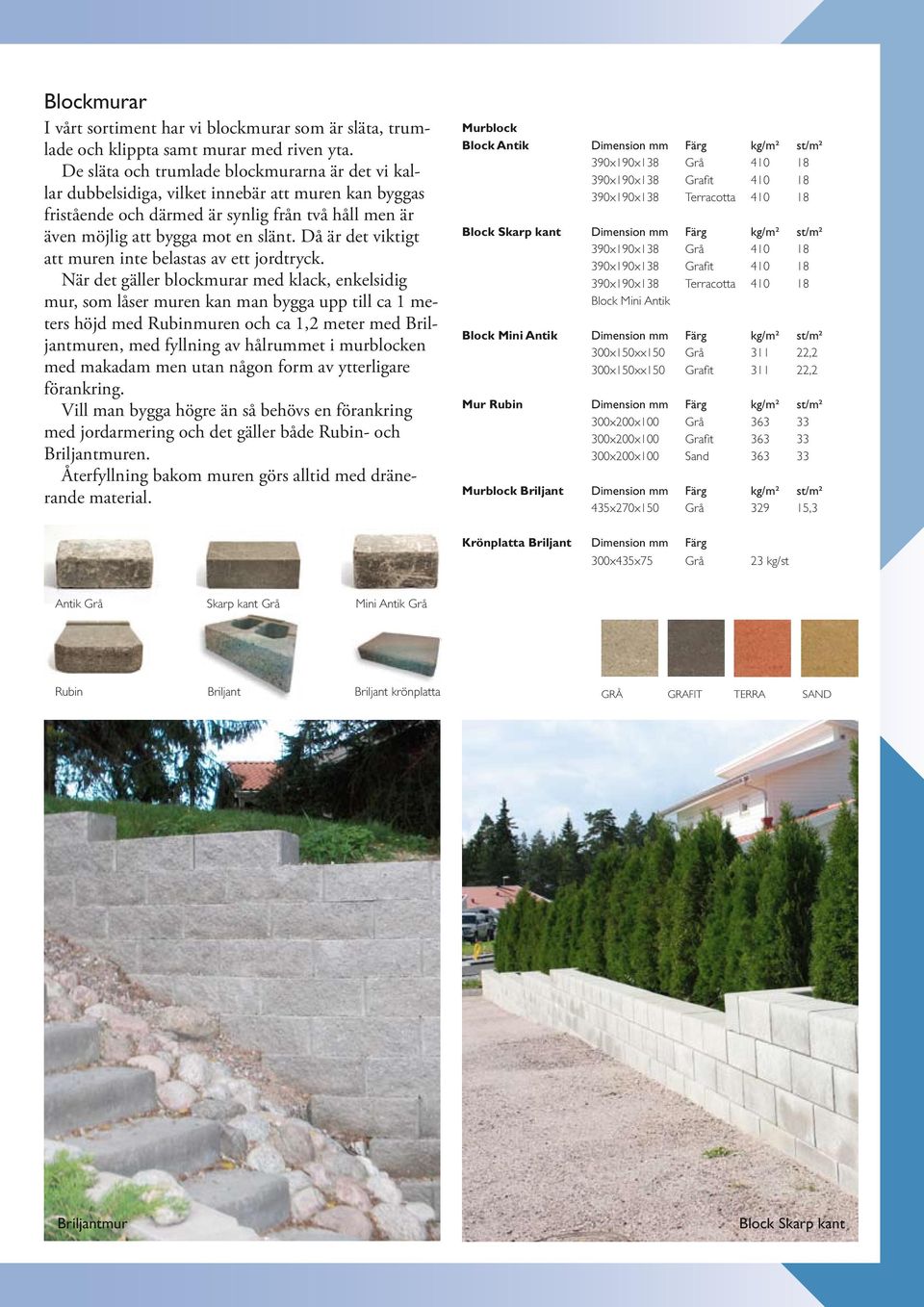

9 Blockmurar I vårt sortiment har vi blockmurar som är släta, trumlade och klippta samt murar med riven yta. De släta och trumlade blockmurarna är det vi kallar dubbelsidiga, vilket innebär att muren kan byggas fristående och därmed är synlig från två håll men är även möjlig att bygga mot en slänt. Då är det viktigt att muren inte belastas av ett jordtryck. När det gäller blockmurar med klack, enkelsidig mur, som låser muren kan man bygga upp till ca 1 meters höjd med Rubinmuren och ca 1,2 meter med Briljantmuren, med fyllning av hålrummet i murblocken med makadam men utan någon form av ytterligare förankring. Vill man bygga högre än så behövs en förankring med jordarmering och det gäller både Rubin- och Briljantmuren. Återfyllning bakom muren görs alltid med dränerande material. Murblock Block Antik Dimension mm Färg kg/m² st/m² 390x190x138 Grå x190x138 Grafit x190x138 Terracotta Block Skarp kant Dimension mm Färg kg/m² st/m² 390x190x138 Grå x190x138 Grafit x190x138 Terracotta Block Mini Antik Block Mini Antik Dimension mm Färg kg/m² st/m² 300x150xx150 Grå ,2 300x150xx150 Grafit ,2 Mur Rubin Dimension mm Färg kg/m² st/m² 300x200x100 Grå x200x100 Grafit x200x100 Sand Murblock Briljant Dimension mm Färg kg/m² st/m² 435x270x150 Grå ,3 Krönplatta Briljant Dimension mm Färg 300x435x75 Grå 23 kg/st Antik Grå Skarp kant Grå Mini Antik Grå Rubin Briljant Briljant krönplatta Grå GRAFIT Terra SAND Briljantmur Block Skarp kant

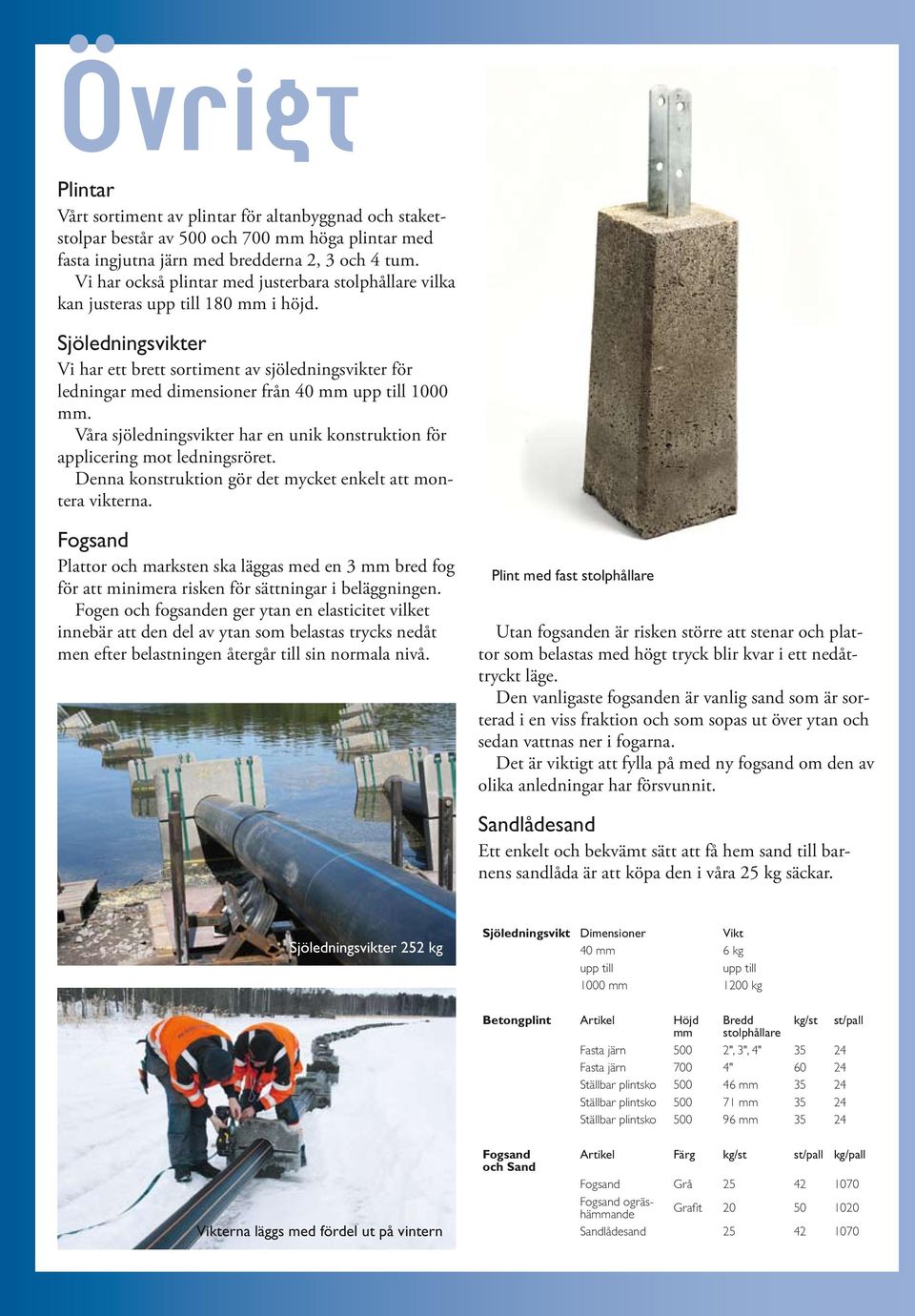

10 Övrigt Plintar Vårt sortiment av plintar för altanbyggnad och staketstolpar består av 500 och 700 mm höga plintar med fasta ingjutna järn med bredderna 2, 3 och 4 tum. Vi har också plintar med justerbara stolphållare vilka kan justeras upp till 180 mm i höjd. Sjöledningsvikter Vi har ett brett sortiment av sjöledningsvikter för ledningar med dimensioner från 40 mm upp till 1000 mm. Våra sjöledningsvikter har en unik konstruktion för applicering mot ledningsröret. Denna konstruktion gör det mycket enkelt att montera vikterna. Fogsand Plattor och marksten ska läggas med en 3 mm bred fog för att minimera risken för sättningar i beläggningen. Fogen och fogsanden ger ytan en elasticitet vilket innebär att den del av ytan som belastas trycks nedåt men efter belastningen återgår till sin normala nivå. Plint med fast stolphållare Utan fogsanden är risken större att stenar och plattor som belastas med högt tryck blir kvar i ett nedåttryckt läge. Den vanligaste fogsanden är vanlig sand som är sorterad i en viss fraktion och som sopas ut över ytan och sedan vattnas ner i fogarna. Det är viktigt att fylla på med ny fogsand om den av olika anledningar har försvunnit. Sandlådesand Ett enkelt och bekvämt sätt att få hem sand till barnens sandlåda är att köpa den i våra 25 kg säckar. Sjöledningsvikter 252 kg Sjöledningsvikt Dimensioner Vikt 40 mm 6 kg upp till upp till 1000 mm 1200 kg Betongplint Artikel Höjd Bredd kg/st st/pall mm stolphållare Fasta järn 500 2", 3", 4" Fasta järn 700 4" Ställbar plintsko mm Ställbar plintsko mm Ställbar plintsko mm Vikterna läggs med fördel ut på vintern Fogsand och Sand Artikel Färg kg/st st/pall kg/pall Fogsand Grå Fogsand ogräshämmande Grafit Sandlådesand

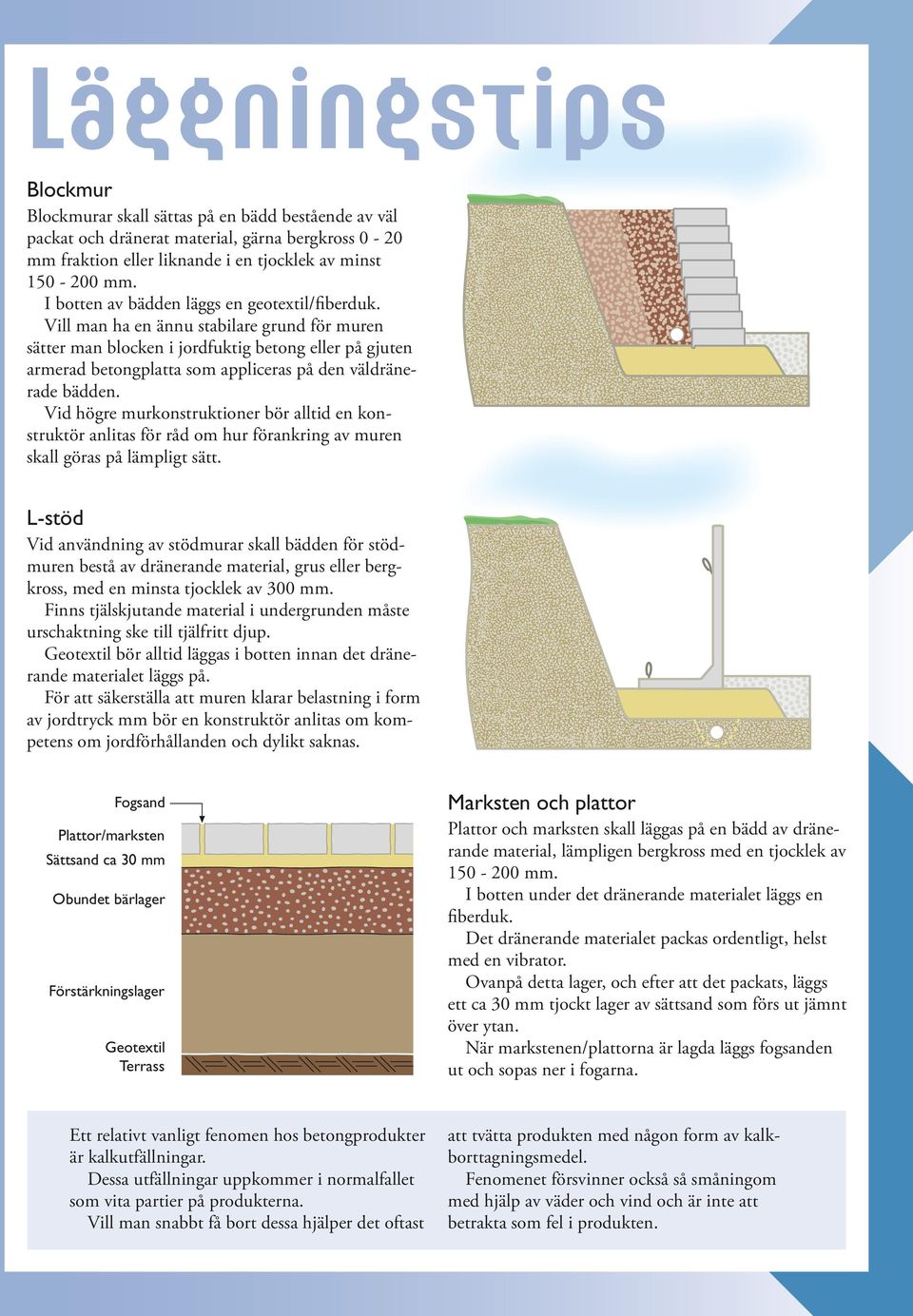

11 Läggningstips Blockmur Blockmurar skall sättas på en bädd bestående av väl packat och dränerat material, gärna bergkross 0-20 mm fraktion eller liknande i en tjocklek av minst mm. I botten av bädden läggs en geotextil/fiberduk. Vill man ha en ännu stabilare grund för muren sätter man blocken i jordfuktig betong eller på gjuten armerad betongplatta som appliceras på den väldränerade bädden. Vid högre murkonstruktioner bör alltid en konstruktör anlitas för råd om hur förankring av muren skall göras på lämpligt sätt. L-stöd Vid användning av stödmurar skall bädden för stödmuren bestå av dränerande material, grus eller bergkross, med en minsta tjocklek av 300 mm. Finns tjälskjutande material i undergrunden måste urschaktning ske till tjälfritt djup. Geotextil bör alltid läggas i botten innan det dränerande materialet läggs på. För att säkerställa att muren klarar belastning i form av jordtryck mm bör en konstruktör anlitas om kompetens om jordförhållanden och dylikt saknas. Fogsand Plattor/marksten Sättsand ca 30 mm Obundet bärlager Förstärkningslager Geotextil Terrass Ett relativt vanligt fenomen hos betongprodukter är kalkutfällningar. Dessa utfällningar uppkommer i normalfallet som vita partier på produkterna. Vill man snabbt få bort dessa hjälper det oftast Marksten och plattor Plattor och marksten skall läggas på en bädd av dränerande material, lämpligen bergkross med en tjocklek av mm. I botten under det dränerande materialet läggs en fiberduk. Det dränerande materialet packas ordentligt, helst med en vibrator. Ovanpå detta lager, och efter att det packats, läggs ett ca 30 mm tjockt lager av sättsand som förs ut jämnt över ytan. När markstenen/plattorna är lagda läggs fogsanden ut och sopas ner i fogarna. att tvätta produkten med någon form av kalkborttagningsmedel. Fenomenet försvinner också så småningom med hjälp av väder och vind och är inte att betrakta som fel i produkten.

12 Välkommen att fråga mer! TELEFON: E-POST: ADRESS: Ramshällsvägen Norrköping
