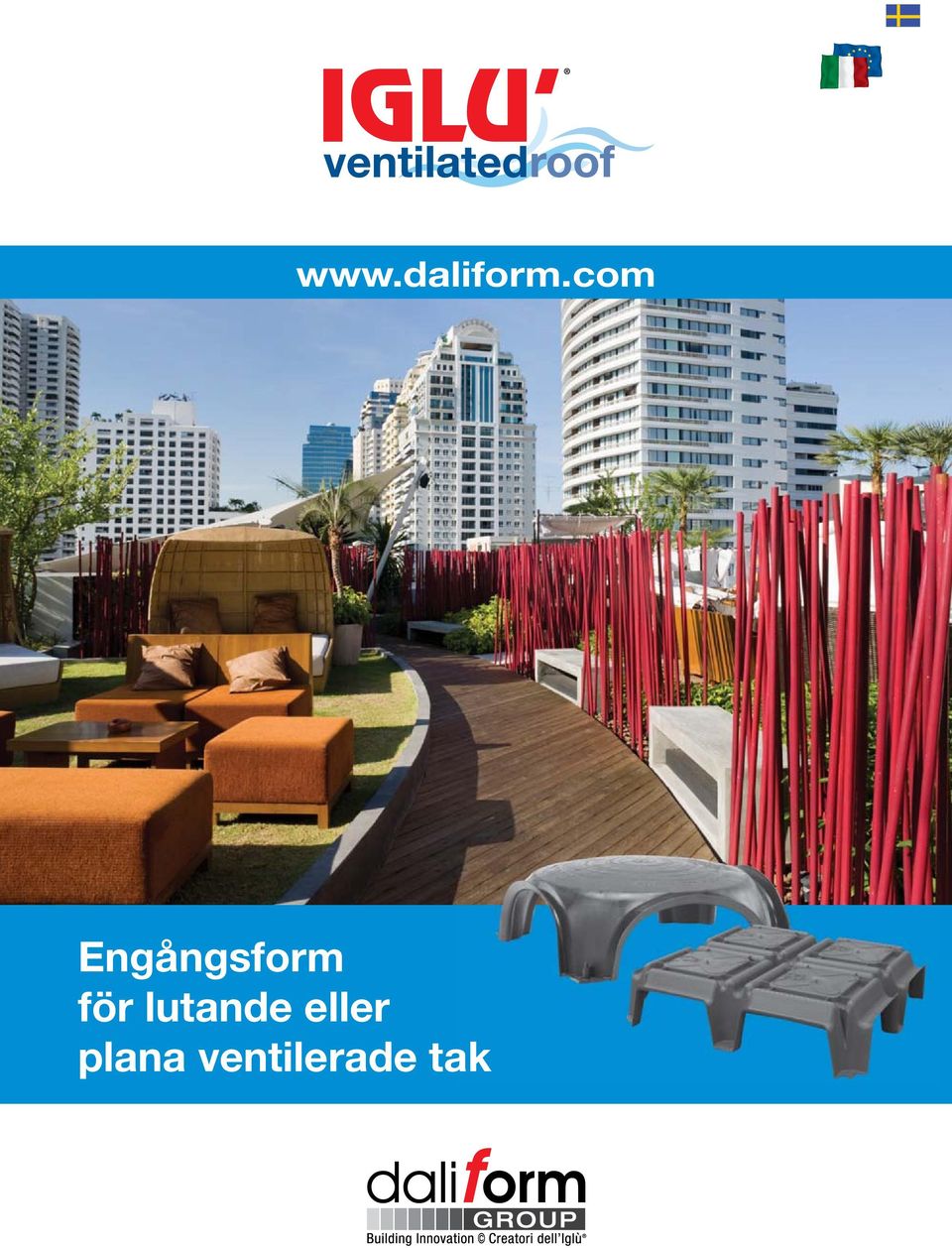

1 Engångsform för lutande eller plana ventilerade tak

2 TECKENFÖRKLARING Luft, fuktighet Radon Ventilation Certifi kat INSTRUMENTBRÄDA Telefon Fax UTLÄNDKST KOMMERSIELLT SÄKERHETS KONTOR Telefon Fax TEKNISKT SÄKERHETS KONTOR Telefon Fax

3 En allt viktigare fråga under de senaste åren har varit överdriven mängd energi som används av byggnader, en användning som kan minskas avsevärt genom tak ventilation som uppnås genom att använda Iglu ventilerade tak. Genom att placera Iglù ventilerade tak formar på byggnadens horisontella tak, är en luft fi cka skapad som isolerar från värmen på sommaren och från kylan på vintern, vilket resulterar i besparingar i inomhus luftkonditionering. Ackumuleringen av värme på sommaren och låga vintertemperaturer med bildandet av kondens och mögel, är företeelser som kan fi nna en giltig lösning antagandet av ett ventilerat tak med Iglu' ventilerade tak, ett system som befrämjar kontinuerligt luftfl öde inuti underbeläggning. 3

4 Fördelar Genomskärning av ett platt tak ventilerat av Iglu' ventilerade tak Förverkligandet av ett ventilerat tak (platt och sadeltak) med Iglu' ventilerade tak ger ökad boendekomfort både på vintern och på sommaren, samt förbättring av bevarandet av de material som utgör taket. - Under vintermånaderna, att stänga ventilationen med ett enkelt register, det kan isolera från kylan utanför. - Under sommarmånaderna kan det minska uppvärmning av utrymmen undertill genom ventilation. - Ventilationen undviker också fukt stagnationen undertill takytan och därmed förhindrar uppkomsten av mögel eller andra ämnen som kan leda till en försämring av strukturen. - Betydande besparingar på energiförbrukningen (värme / kyla). Höjden på mellanrummet skall fastställas som funktion av de tekniska egenskaperna hos taket, såsom typ av täckning, längden och lutningen på planen och de lokala väderförhållandena. Tester har utförts på tak ventilationen med med hjälp av Iglu' ventilerade tak, i samarbete med University of Malta, som har gett mycket giltiga resultat, genom att kombinera ett sommar ventilationssystem med stängning av luftintag på vintern, i syfte att skapa ett isolerande hålrum. På vintern kan ett kondens vakuum knutet till särskilda register vara berett att undvika fukt inuti kaviteten Genomskärning av ett sadeltak ventilerat av Iglu' ventilerade tak Tekniska detaljer H cm 4 4 DALIFORM GROUP Användbara dimensioner * cm (57,) (71) Höjd på h tunnel frigång Rör A max diameter Rör B max diameter h cm 1 x Ø cm 2 x Ø cm ,2 2,2 2,2 Kvantitet av betong till kronan** m 3 /m 2 0,004 0,006 Vikt av varje enhet Kg. 0,770 0,00 Palldimensioner a x b x h 110x110x x110x252 h Kg h B A B h B A B a b Enheter Kvm Iglù linje : modell med tvär kors på kupolen. Beroende på olika höjder, kan formen av formsättningen skilja sig från de som avbildats. Materialet är inte rädd för det dåliga vädret därför kan den förvaras utanför. Med tanke på det återvunna materialet, är det tillåtet en storlek variation på 2,5%. ** Volymen kan variera beroende på hällnings tillståndet och tolerans av materialet. 4

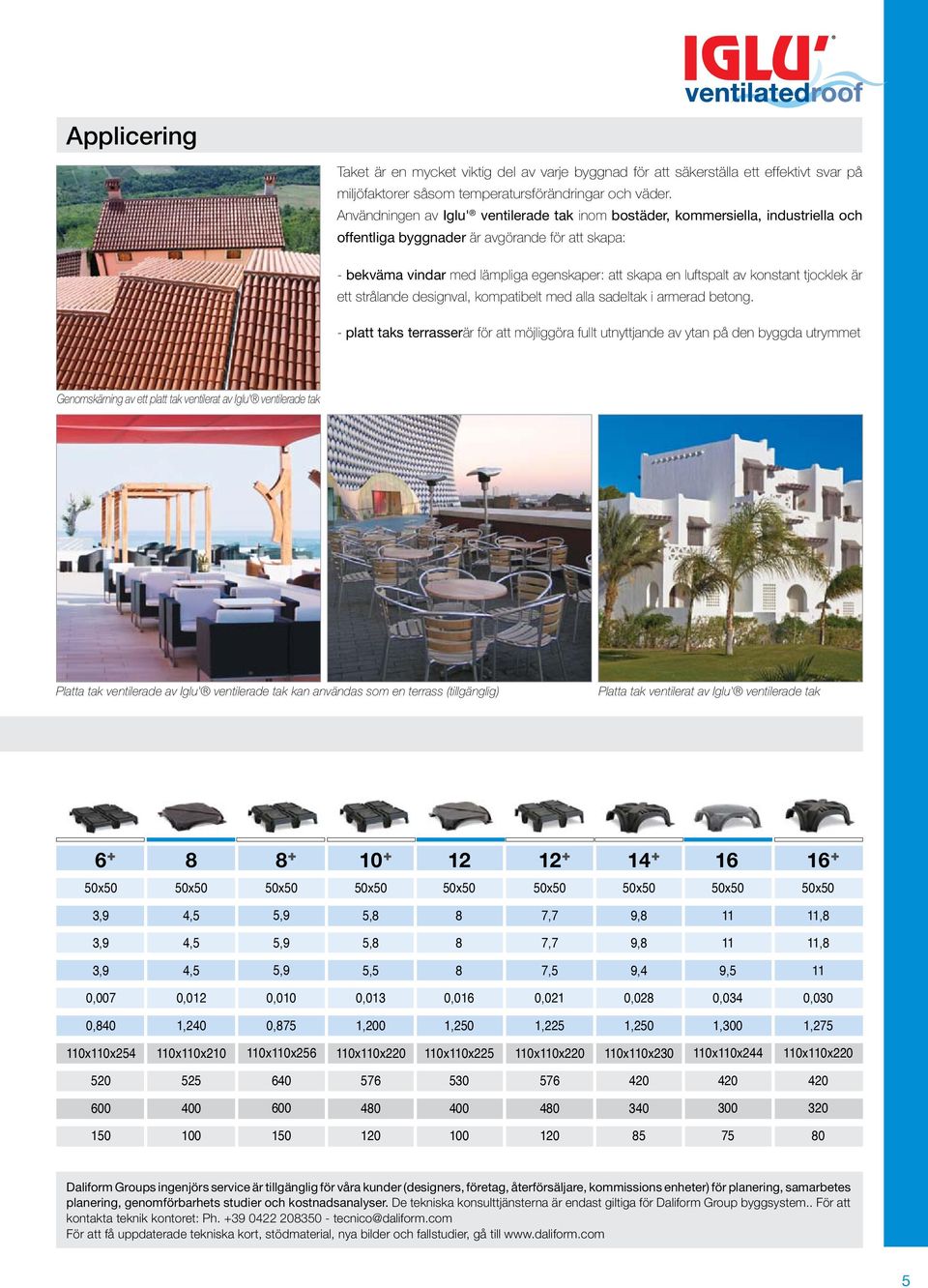

5 Applicering Taket är en mycket viktig del av varje byggnad för att säkerställa ett effektivt svar på miljöfaktorer såsom temperatursförändringar och väder. Användningen av Iglu' ventilerade tak inom bostäder, kommersiella, industriella och offentliga byggnader är avgörande för att skapa: - bekväma vindar med lämpliga egenskaper: att skapa en luftspalt av konstant tjocklek är ett strålande designval, kompatibelt med alla sadeltak i armerad betong. - platt taks terrasserär för att möjliggöra fullt utnyttjande av ytan på den byggda utrymmet Genomskärning av ett platt tak ventilerat av Iglu' ventilerade tak Platta tak ventilerade av Iglu' ventilerade tak kan användas som en terrass (tillgänglig) Platta tak ventilerat av Iglu' ventilerade tak ,9 4,5 5,9 5, 7,7 9, 11 11, 3,9 4,5 5,9 5, 7,7 9, 11 11, 3,9 4,5 5,9 5,5 7,5 9,4 9,5 11 0,007 0,012 0,010 0,013 0,016 0,021 0,02 0,034 0,030 0,40 1,240 0,75 1,200 1,2 1,225 1,2 1,300 1, x110x x110x x110x x110x x110x x110x x110x x110x x110x Daliform Groups ingenjörs service är tillgänglig för våra kunder (designers, företag, återförsäljare, kommissions enheter) för planering, samarbetes planering, genomförbarhets studier och kostnadsanalyser. De tekniska konsulttjänsterna är endast giltiga för Daliform Group byggsystem.. För att kontakta teknik kontoret: Ph tecnico@daliform.com För att få uppdaterade tekniska kort, stödmaterial, nya bilder och fallstudier, gå till 5

6 Specifikationer SADELTAK OCH TILLGÄNGLIG VINDSUTRYMMEN MED IGLU' ventilerade tak Leverans och installation av IGLU' ventilerade tak engångs modulära formar i återvunnen polypropen, bestående av en plan eller konvex kupol på fyra stöden, plan dimensionerna cm från axeln av raviner, utrustade produktcertifi kat och certifi erad av en auktoriserad institut för ett minsta brottgräns på 1 kg som tillämpas på toppen av den centrala kupolen av formsättningen ett press av 5x5 cm, som skall uppnås på följande sätt: -installation av faktorer jämnt orienterade IGLU' ventilerade tak skriftligt och läsbar text (pilen utåt från operatören) från den vänstra hörnet till höger, och se till att överlappa dem på den föregående från kant vänster, när linjen är klar börja om igen (från vänster som du skriver) samma metod som beskrivs, men var noga med att överlappa kant stöd både till vänster och på den tidigare lagda linjen. IGLU ventilerade tak måste produceras av ett certifi erat företag med ett integrerat ledningssystem UNI EN ISO 9001 (Kvalité), UNI EN ISO (Miljö); BSI OHSAS 1001 (Säkerhet) och SA 000 (Socialt ansvar.) Ås höjd av IGLU ventilerade tak cm I kvadrat meter FUNKTIONELL ÖVERTÄCKNINGS TERRASSER VENTILERAT AV IGLU ' ventilerade tak Leverans och installation av IGLU' ventilerade tak engångs modulära formar i återvunnen polypropen, bestående av en plan eller konvex kupol på fyra stöden, plan dimensionerna cm från axeln av raviner, utrustade produktcertifi kat och certifi erad av en auktoriserad institut för ett minsta brottgräns på 1 kg som tillämpas på toppen av den centrala kupolen av formsättningen ett press av 5x5 cm, som skall uppnås på följande sätt: -installation av faktorer jämnt orienterade IGLU' ventilerade tak skriftligt och läsbar text (pilen utåt från operatören) från den vänstra hörnet till höger, och se till att överlappa dem på den föregående från kant vänster, när linjen är klar börja om igen (från vänster som du skriver) samma metod som beskrivs, men var noga med att överlappa kant stöd både till vänster och på den tidigare lagda linjen. IGLU ventilerade tak måste produceras av ett certifi erat företag med ett integrerat ledningssystem UNI EN ISO 9001 (Kvalité), UNI EN ISO (Miljö); BSI OHSAS 1001 (Säkerhet) och SA 000 (Socialt ansvar.) Ås höjd av IGLU ventilerade tak cm I kvadrat meter Logistik - pall kapacitet TRANSPORT MEDEL Traktor (.20/9.60x2.45) ANTAL PALLAR 14/16,20/9,60 x 2,45 Släp (6.20x2.45) 10 6,20 x 2,45 Traktor+ Släp typ STOR ( x2.45) ,40 x 2,45 7,20 x 2,45 Semi-trailer (13.60x2.45) 24 13,60 x 2,45 20 fots container 10* 20 feet 40 fots container * m 2 per pall kan variera baserat på typ av container. 20* 40 feet Bilderna är endast vägledande, i form av exempel. Informationen som fi nns i denna katalog kan komma att ändras. Innan beställning placeras, be om en konfi mation eller uppdaterad information the DALIFORM GROUP, som erhåller rätten att göra ändringar när som helst utan förvarning. I beaktande av återvunnet material är det specifi cerat att det fi nns tolerans marginaler av miljö faktorer. 6

7

8 Made in Italy DG_VG - Rev. 01_05-14 Ph Fax info@daliform.com - Via Serenissima, Gorgo al Monticano (TV) - Italien Certified Management System ISO 14001: ISO 9001:200 - BS OHSAS 1001:2007 GBC Italiensk partner.
