1 Handling KB01 Sidantal 1 ( 26) Östra kajen, Karlsborg Mängdförteckning med beskrivning Förfrågningsunderlag REV ÄNDRINGEN AVSER DATUM SIGN

2 INNEHÅLLSFÖRTECKNING B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 4 BB FÖRARBETEN 4 BBB UTFÖRDA UNDERSÖKNINGAR O D 4 BBC UNDERSÖKNINGAR O D 6 BE FLYTTNING, DEMONTERING OCH RIVNING 7 BEC DEMONTERING 7 BED RIVNING 7 BEE HÅLTAGNING 8 BF TRÄDFÄLLNING, RÖJNING M M 8 BFG YTRENSNING 8 BJ GEODETISKA MÄTNINGSARBETEN 9 BJB C D GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS 9 TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 14 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 18 DE ANLÄGGNINGSKOMPLETTERINGAR 19 DEP ANLÄGGNINGSKOMPLETTERINGAR FÖR BRO, BRYGGA, KAJ O D 19 E PLATSGJUTNA KONSTRUKTIONER 20 EB PLATSGJUTNA KONSTRUKTIONER I ANLÄGGNING 20

3 EBB EBC FORMAR, BÄRANDE FORMSTÄLLNINGAR M M FÖR BETONGGJUTNING I ANLÄGGNING 20 ARMERING, INGJUTNINGSGODS, FOGBAND M M I ANLÄGGNING 21 EBE BETONGGJUTNINGAR I ANLÄGGNING 22 EBH UNDERVATTENSGJUTNA KONSTRUKTIONER I ANLÄGGNING 23 HB KONSTRUKTIONER AV LÄNGDFORMVAROR I ANLÄGGNING 24 Y MÄRKNING, PROVNING, DOKUMENTATION M M 24 YC ANMÄLNINGS: OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING 24 YCC BYGGHANDLINGAR FÖR ANLÄGGNING 25 YCE UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING 25 Z ZB KONSTRUKTIONER AV DIVERSE MÄNGD:, FORM: ELLER SAKVAROR 26 KONSTRUKTIONER AV DIVERSE MÄNGD:, FORM: ELLER SAKVAROR I ANLÄGGNING 26 ZBE FÄSTDON I ANLÄGGNING 26

4 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 4(26) Denna tekniska beskrivning ansluter till AMA Anläggning 10 B BB FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN Utförande och dimensionering av alla temporära konstruktioner nödvändiga för entreprenadens genomförande ingår i entreprenörens åtagande. BBB UTFÖRDA UNDERSÖKNINGAR O D BBB.13 Geotekniska förhållanden Geoteknisk undersökning är utförd i läge för befintlig kajkonstruktion av SWECO och är sammanställd i geoteknisk rapport PM Geoteknik daterad 21011:10:14. Kompletterande geoteknisk undersökning är utförd längs befintlig kajlinje av WSP och är sammanställd i geoteknisk rapport PM Geoteknik daterad 2011:12:08. I linje med den befintliga kajen påträffas sjöbotten på nivå mellan :5,20 och :8,00. Sjöbotten utgörs av sediment/ lös morän. Mäktigheten bedöms vara ca 3m längs den södra delen av kajen och mellan 0,5:1,5m längs den norra delen av kajen. Under sedimenten/lösa moränen finns ett lager av mycket fast och mycket blockig morän med en mäktighet mellan 7:10m. Bergytans nivå i linje med den befintliga kajen varierar mellan :15,0 och :20,5.

5 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M BBB.14 Geohydrologiska förhållanden Redovisade vattenståndsnivåer (RH70) för Kalix år 2004 som ligger till grund för muddringsplan för farled. HHW +1,63 MHW +1,04 MW :0,057 HLW :0,067 MLH :0,97 LLW :1,35 BBB.17 Utförda inventeringar av skaderisker Schaktning i närhet av befintliga betong: och träpålar kan innebära att pålarnas stabilitet försämras. Vibrationsalstrande arbeten kan orsaka skador på befintlig kajkonstruktion. För uppgifter om tillåtna vibrationsvärden se Administrativa Föreskrifter. BBB.1812 Utförda undersökningar av förekomst av föremål på sjöbotten Föremål på botten framgår av dykundersökning utförd 27:29 maj 2011, enligt "PM Inspektion av kaj i Karlsborg, Kalix" daterad 2011:06:22. BBB.32 Befintliga ledningar Under befintlig kaj finns en längsgående kabelränna vid den andra pålraden. På befintligt hamnplan finns en spolpostanordning belägen LM 0/030,25 och ca 1,5m innanför befintlig kajlinje. Påträffas ytterliggare kablar eller ledningar inom arbetsområdet skall beställaren och ledningsägande myndighet omedelbart underrättas. Innan arbetet får igångsättas skall 5(26)

6 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M kontakt tas med beröda ledningsägare för fastställande av befintliga ledningars exakta lägen. BBB.37 Befintliga broar, bryggor, kajer, tunnlar, kammare, master, murar o d Resultat från dykundersökning utförd 27:29 maj 2011 av befintlig kajkonstruktion och betongmadrass, enligt "PM Inspektion av kaj i Karlsborg, Kalix" daterad 2011:06:22. I anslutning till arbetsområdet finns en befintlig 18 m bred kaj grundlagd på betongpålar 270x270, LM 0/000:0/140. En dilatationsfog finns vid LM 0/072,5. Från LM 0/140:0/173,6 övergår kajbredden till 9,6m. Längs ca81m är den befintliga kajen byggd på rester av en äldre konstruktion på träpålar. Resterande kajsträcka är försedd med erosionsskydd i form av en betongmadrass. Betongmadrassen är infäst i betongkajen och täcker bottenslänten ner till okänt djup. Betongmadrassen är avslutad mot strandlinjen. 6(26) BBC BBC.1 UNDERSÖKNINGAR O D Undersökningar av mark och vattenförhållanden m m Entreprenören utför och bekostar själv sådana kompletterande undersökningar som kan erfordras för arbetstekniska bedömningar samt utför de detalj: och arbetsskisser som denne behöver för att kartlägga detaljutförande av arbetsdelar. : : : : BCB.3 Tillfälliga åtgärder för skydd m m av ledning Avser elledning på ledningsstege under befintlig kaj. Ledningen skall vara i drift under hela entreprenadtiden.

7 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Skyddsåtgärd R m 50 7(26) BE BEC BEC.1 FLYTTNING, DEMONTERING OCH RIVNING Entreprenören skall genom platsbesök bilda sig en uppfattning om rivningens omfattning. Rivet och demonterat material tillfaller entreprenören. DEMONTERING Demontering för anläggning 1 Förankringspollare R st 7 2 Förankringsringar R st 7 BED RIVNING BED.162 Rivning av anläggningskompletteringar till brygga, kaj o d Rivning av befintligt avkörningsskydd av betong längs befintlig kajkant, längd 140m : : : : Rivning av befintligt avvisarverk av trä längs befintlig kajkant, längd 140m : : : :

8 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 8(26) BEE HÅLTAGNING BEE.221 Håltagning i befintliga anläggningsdelar i bro, brygga, kaj o d Avser håltagning i bef kaj för ersättningspålar av stål. Befintlig plattas tjocklek är ca400 mm Ø400mm R st 12 BF BFG BFG.2 TRÄDFÄLLNING, RÖJNING M M YTRENSNING Rensning av sjöbotten Redan utförda undersökningar av konstruktioner och föremål på sjöbotten redovisas under BBB.1812 Särskilda anvisningar där erosionsskydd ska läggas enligt DCK.22 Rensning och borttagning av hindrande och/eller skadliga föremål på sjöbotten. Rensning av sjöbotten. Före pålslagning : : : : Rensning av botten. Innan utläggning av betongmadrass : : : :

9 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 9(26) BJ GEODETISKA MÄTNINGSARBETEN BJB GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS Entreprenörens ansvarige mätningsingenjör ska ha grundläggande mätningsteknisk färdighet enligt Lantmäteriets rekommendationer i Bilaga 1 till A 348/2010, se under rubriken Nya HMK/Juridik. Innan fysiska mätarbeten påbörjas skall genomförandebeskrivning för mätningsarbeten upprättas samt redovisas för beställaren. Genomförandebeskrivningen kan innehålla information såsom organisation, mätmetodik, hur mätningar dokumenteras, instrumentvai med kalibrering och leverans av data. Innan fysiska mätarbeten påbörjas skall program för egenkontroll upprättas och redovisas för beställaren. Programmet kan innehålla kontrollpunkter avseende kontroller i fält, särskilda kontroller för väganläggning samt samt kontroller vid beräkningar och dokumentation. REFERENSSYSTEM FÖR MÄTNING Koordinatsystem i plan skall vara SWEREF Höjdsystem skall vara RH70 Geometriska korrektioner som påförs vid mätning skall vara enligt klass 2K enligt SIS: TS 21143:2009 tabell 8. Referenssystem för satellitbaserad mätning och beräkning skall vara SWEPOS. Transformationer och inpassning ska utföras och dokumenteras enligt SIS:TS 21143:2009, avsnitt 5.5 samt avsnitten : KONTROLL OCH PROVNING AV INSTRUMENT Kontroll och provning av instrument och tillhörande utrustning skall utföras och dokumenteras enligt SIS:TS 21143:2009 avsnitt

10 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M BJB.111 Anslutningsnät i plan Entreprenören ska upprätta anslutningsnät i plan beståenda av 3st bergfasta punkter. Anslutningsmätningar ska ske till närmsta Rix 95:punkter. Entreprenören ska vid samråd med beställaren redovisa plan för upprättande av anslutningsnät i plan. Anslutningsnät i plan ska dokumenteras enligt SIS/TS 21143:2009 avsnitt angivet under redovisning avseende planering av anslutningsnät i plan samt avseende etablerat anslutningsnät i plan. Anslutningsnät i plan ska utföras i mätklass S1 enligt SIS/TS 21143:2009 tabell 10. Anslutningspunkter i plan R st 3 10(26) BJB.112 Bruksnät i plan Entreprenören ska upprätta bruksnät i plan. Anslutningsmätningar ska ske till punkterna beskrivna i kap BJB111. Entreprenören ska vid samråd med beställaren redovisa plan för upprättande av bruksnät i plan. Bruksnät i plan ska dokumenteras enligt SIS/TS 21143:2009 avsnitt angivet under redovisning avseende planering av bruksnät i plan samt avseende etablerat bruksnät i plan. Bruksnät i plan ska utföras i nätklass Bruk 1 enligt SIS/TS 21143:2009 tabell 11 mätklass G2. Brukspunkter i plan R st 3

11 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M BJB.1123 Nät i plan för mätning av rörelser 11(26) Entreprenören ska upprätta nät i plan för mätning av rörelser. Anslutningsmätningar ska ske till punkterna beskrivna under kap BJB111. Entreprenören ska vid samråd med beställaren redovisa plan/mätprogram för upprättande av nät i plan för mätning av rörelser enligt SIS/TS 21143, avsnitt Nät i plan för mätning av rörelser ska dokumenteras enligt SIS/TS 21143:2009 avsnitt angivet under redovisning. Nät i plan för mätning av rörelser ska vara samordnat och samredovisat med nät i höjd för sättningsmätning enligt SIS/TS avsnitt Se BJB Nät i plan och nät i höjd för mätning av rörelser och sättningar ska vara samordnat med mätningsprogram för rörelse: och sättningsmätning enligt SIS/TS avsnitt Nät i plan för sättningsmätning ska simuleras. BJB.121 Anslutningsnät i höjd Entreprenören ska upprätta anslutningsnät i höjd bestående av 2st berfasta punkter. Anslutningsmätningar ska ske till närmsta Rix 95 punkter. Entreprenören ska vid samråd med beställaren redovisa plan för upprättande av anslutningsnät i höjd. Anslutningsnät i höjd ska dokumenteras enligt SIS/TS 21143:2009 avsnitt 6.2 angivet under redovisning avseende planering av anslutningsnät i höjd samt avseende etablerat anslutningsnät i höjd. Anslutningsnät i höjd ska utföras i mätklass J1enligt SIS/TS 21143:2009 Tabell 16. Anslutningsfixar R st 2

12 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 12(26) BJB.1223 Nät i höjd för mätning av sättningar Entreprenören ska upprätta nät i höjd för mätning av sättningar. Anslutningsmätningar ska ske till punkterna beskrivna under kap BJB121. Entreprenören ska vid samråd med beställaren redovisa plan/mätprogram för upprättande av nät i höjd för mätning av sättningar enligt SIS/TS 21143:2009, avsnitt Nät i höjd för mätning av sättningar ska dokumenteras enligt SIS/TS 21143:2009 avsnitt 6.2 angivet under redovisning. Nät i höjd för mätning av sättningar ska vara samordnat och samredovisat med nät i plan för mätning av rörelser enligt SIS/TS 21143:2009 avsnitt Se BJB Nät i plan och nät i höjd för mätning av rörelser och sättningar ska vara samordnat med mätningsprogram för rörelse: och sättningsmätning enligt SIS/TS 21143:2009 avsnitt BJB.2 Inmätning Inmätning skall utföras och dokumenteras enligt SIS/TS 21443:2009 avsnitt 7.4. Verifiering av inmätningens noggrannhet med metoden RTK (Real Time Kinematik) skall utföras enligt SIS/TS 21143:2009 avsnitt 7.2. Före det att entreprenören påbörjar inmätningsarbetet skall erforderlig genomförandebeskrivning med tillhörande egenkontrollprogram upprättas enligt kap BJB. Inmätning av underlag för relationshandling skall utföras enligt SIS/TS 21143:2009 avsnitt

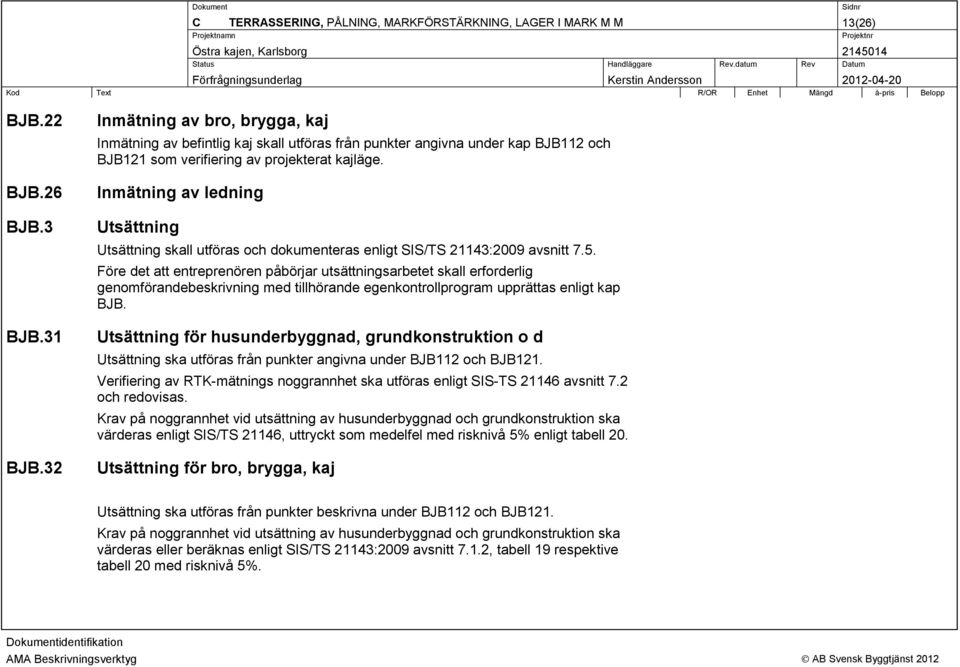

13 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 13(26) BJB.22 BJB.26 BJB.3 BJB.31 BJB.32 Inmätning av bro, brygga, kaj Inmätning av befintlig kaj skall utföras från punkter angivna under kap BJB112 och BJB121 som verifiering av projekterat kajläge. Inmätning av ledning Utsättning Utsättning skall utföras och dokumenteras enligt SIS/TS 21143:2009 avsnitt 7.5. Före det att entreprenören påbörjar utsättningsarbetet skall erforderlig genomförandebeskrivning med tillhörande egenkontrollprogram upprättas enligt kap BJB. Utsättning för husunderbyggnad, grundkonstruktion o d Utsättning ska utföras från punkter angivna under BJB112 och BJB121. Verifiering av RTK:mätnings noggrannhet ska utföras enligt SIS:TS avsnitt 7.2 och redovisas. Krav på noggrannhet vid utsättning av husunderbyggnad och grundkonstruktion ska värderas enligt SIS/TS 21146, uttryckt som medelfel med risknivå 5% enligt tabell 20. Utsättning för bro, brygga, kaj Utsättning ska utföras från punkter beskrivna under BJB112 och BJB121. Krav på noggrannhet vid utsättning av husunderbyggnad och grundkonstruktion ska värderas eller beräknas enligt SIS/TS 21143:2009 avsnitt 7.1.2, tabell 19 respektive tabell 20 med risknivå 5%.

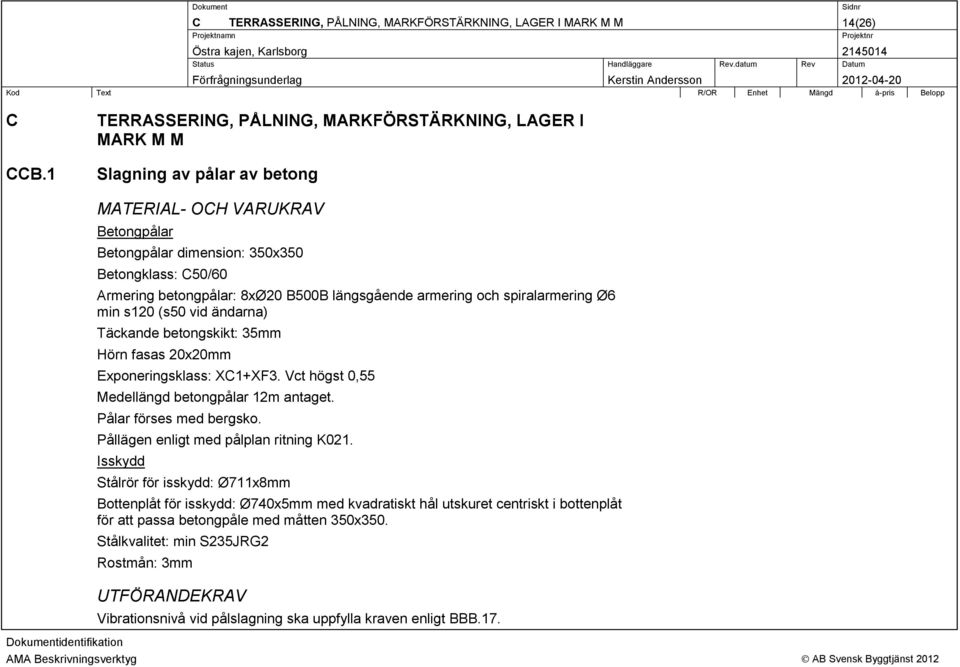

14 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 14(26) C CCB.1 TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M Slagning av pålar av betong MATERIAL OCH VARUKRAV Betongpålar Betongpålar dimension: 350x350 Betongklass: C50/60 Armering betongpålar: 8xØ20 B500B längsgående armering och spiralarmering Ø6 min s120 (s50 vid ändarna) Täckande betongskikt: 35mm Hörn fasas 20x20mm Exponeringsklass: XC1+XF3. Vct högst 0,55 Medellängd betongpålar 12m antaget. Pålar förses med bergsko. Pållägen enligt med pålplan ritning K021. Isskydd Stålrör för isskydd: Ø711x8mm Bottenplåt för isskydd: Ø740x5mm med kvadratiskt hål utskuret centriskt i bottenplåt för att passa betongpåle med måtten 350x350. Stålkvalitet: min S235JRG2 Rostmån: 3mm UTFÖRANDEKRAV Vibrationsnivå vid pålslagning ska uppfylla kraven enligt BBB.17.

15 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 15(26) Ingjutningslängd påle och isskydd i platta ska vara 100mm med en tolerans för ingjutningslängden på ±20mm. Pålarbete får inte utföras från befintlig kaj. För upprättandet av anbud förutsätts att samtliga pålar för den nya kajen pålas från pråm i vattnet. Entreprenören skall kontrollera att tillräckligt utrymme finns för att arbetet ska kunna utföras med vald maskinutrustning. FÖRLORADE PÅLAR För det fall att föremål i marken påträffas vid drivning av pålarna som inte kan genomborras kapas pålen i nivå med sjöbotten.trolig orsak till stopp vid drivning, åtgärder som vidtagits för att kunna fortsätta drivningen och stoppets nivå skall dokumenteras skriftligt och tillställas beställaren. Läge och riktning för ersättningspåle bestäms i samråd med beställare. ISSKYDD Efter installation av betongpålar förses dessa med isskydd enligt ritning K024. Isskydden armeras enligt EBC. Ersätts under kod EBC Isskydden fylls med betong enligt EBH. Ersätts under kod EBH.1 CCB.1211 Slagning av spetsburna pålar av betong för bro, utan borrör Avser betongpålar för ny kajkonstruktion. 1 Betongpålar Längd= 12 m R st Betongpålar Längd= 15 m R st 10 3 Bergsko R st Pålskarv R st 0 :

16 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 16(26) 5 Stålrör för isskydd Ø711X8mm, L=2050mm R st 75 6 Stålrör för isskydd Ø711X8mm, L=3150mm R st 75 7 Bottenplåt för isskydd Ø740x5mm R st 150 CCB.24 Slagning av pålar av stål för förstärkning av befintlig grundkonstruktion Avser stålrörspålar för förstärkning av befintlig kajkonstruktion. MATERIAL OCH VARUKRAV Slagna stålrörspålar Stålrörspålar dimension: Ø220x12,5. Stålkvalitet: min S355J2H Rostmån 2mm. Stålrörspålar förses med bergsko. Tryckplatta: 300x300x30mm S355J2 Isskydd Stålrör för isskydd: Ø324,9x10mm Bottenplåt för isskydd: Ø350x5mm med centriskt utskuret hål Ø230. Stålkvalitet: min S235JRG2 Rostmån: 3mm UTFÖRANDEKRAV Vibrationsnivå vid pålslagning ska uppfylla kraven enligt BBB.17.

17 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 17(26) Pålarbete får inte utföras från befintlig kaj. För upprättandet av anbud förutsätts att samtliga förstärkningspålar pålas från pråm i vattnet. Förutsättningar för neddrivning av pålar med hänsyn till vibrationsnivåer mm enligt BBB.17. Entreprenören skall kontrollera att tillräckligt utrymme finns för att arbetet ska kunna utföras med vald maskinutrustning. Ingjutningslängd för stålrörspåle med tryckplatta ska vara 80mm med tolerans för ingjutningslängd 20mm. Påles rakhet ska mätas efter slagning. ISSKYDD Efter installation av stålrörspålar förses dessa med isskydd enligt ritning K033. Överkant isskydd 450mm under underkant befintlig betongplatta. Bottenplåt svetsas till stålrör för isskydd. Tätning av skarv mellan bottenplåt och påle utförs. Isskydden fylls med betong enligt EBH. Ersätts under kod EBH.11 1 Stålrörspålar Ø220x12,5 Längd=12m R st 12 2 Bergsko R st 12 3 Tryckplatta 300x300x30mm R st 12 4 Stålrör för isskydd Ø324,9x10mm, L=3700mm R st 12 5 Bottenplåt för isskydd Ø350x5mm R st 12

18 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 18(26) D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M DCK.212 Erosionsskydd av krossmaterial Ändar på betongmadrass som förankras i schaktade diken med injekterad geotextiltub skall täckas med fyllning av erosionsskyddande karaktär, enligt ritning K012 och K013. Fraktion för fyllning väljs i samråd med leverantör av betongmadrass. I farled får inte fyllningens överkant förläggas högre än bottennivåer för erforderligt ramfritt djup. Erosionsskydd av krossmaterial R m² 530 DCK.22 Erosionsskydd av betongmadrasser Allt arbete med erosionsskyddet skall utföras under ledning av kunnig person. Förberedning av underlag, materialval och utförande skall ske enligt tillverkaren av erosionsskyddets anvisningar. Avjämning av sjöbotten före montering av erosionsskyddet ska ske i samråd med tillverkare av erosionsskyddet i enlighet med BFG.2. Förankring av erosionskskyddets kanter sker enligt princip redovisad på ritning K012 och ritning K013 samt enligt tillverkaren av erosionsskyddets anvisningar. 1 Utstäckning av erosionsskydd, betongmadrass, typ FlexiTex eller motsvarande längs hela den nya kajens sträckning enligt ritning K012 och K013 2 Injekterad geotextil tub Ø350 för tätning av madrass kring nya betongpålar, enligt ritning K012 R m² 3300 R st 150

19 E PLATSGJUTNA KONSTRUKTIONER 19(26) 3 Längsgående injekterad geotextiltub Ø350 för förankring av betongmadrasskant, enligt ritning K012 4 Förankring av ny betongmadrass till befintlig betongmadrass med borr: och injekteringsstål typ Ischebeck TITAN 30/11 eller likvärdig, enligt anvisningar från Betongmadrassleverantör R m 250 : : : : DE DEP DEP.21 ANLÄGGNINGSKOMPLETTERINGAR ANLÄGGNINGSKOMPLETTERINGAR FÖR BRO, BRYGGA, KAJ O D Avvisarverk Placering av avvisarverk enligt ritning K011 och K014. Avvisarverk typ Trelleborg SD300 eller likvärdiga. Avvisarverk inkl ingjutningsgods enligt leverantörens anvisningar. R m 280 DEP.22 Förtöjningsanordningar Placering av pollare enligt ritning K011 och K014. Pollare typ Trelleborg "Tee" kapacitet 30 ton eller likvärdig. 1 Pollare R st 15 2 Pollarbult M30x500 R st 75 DEP.29 Bryggstege Placering av kajstege enligt ritning K011och K014. Fästdon enligt ZBE

20 E PLATSGJUTNA KONSTRUKTIONER 20(26) Kajstege med betongvikt R st 3 E EB EBB EBB.1 EBB.11 PLATSGJUTNA KONSTRUKTIONER PLATSGJUTNA KONSTRUKTIONER I ANLÄGGNING Betongarbeten skall utföras i utförandeklass I. Betongmassa skall vara tillverkad i klass I. Fabriksbetong C35/45, frostbeständig skall användas. Exponeringsklass betongplatta och balkar: XC4+XF3. Vct högst 0,55 FORMAR, BÄRANDE FORMSTÄLLNINGAR M M FÖR BETONGGJUTNING I ANLÄGGNING Vid nyttjande av pålarna som upplag för formen får detta utföras först efter särskild överenskommelse med beställaren. Form Utåtgående hörn fasas 45x45 om ej annat anges. Hörn som skall fasas är inritade på ritning. Form av valfri typ 1 Avser undersida kajdäck R m² Avser ej synliga sidor på balkar. R m² Avser undersida balkar R m Avser form vid ersättningspålar av stål R m 2 46

21 E PLATSGJUTNA KONSTRUKTIONER 21(26) EBB.13 Form av bräder Avser utsida frontbalk samt synliga kortsidor R m EBB.41 Bärande formställning för bro, brygga, kaj o d Bärande formställning : : : : EBC EBC.11 ARMERING, INGJUTNINGSGODS, FOGBAND M M I ANLÄGGNING Ospänd armering och dubbning Konstruktionen ligger i marin miljö. För armering är max längd 12 m antagen vid beräkning av mängder. EBC.1111 Ospänd armering vid nybyggnad av bro 1 Armeringsmängd frontbalk R kg Armering balk över andra pålraden R kg Armering betongplatta R kg Armering kapitäl för förstärkningspålar. R kg 650 EBC.1112 Ospänd armering och dubbning vid förbättring och reparation av bro Dubbning av befintlig krönbalk enligt ritning K012

22 E PLATSGJUTNA KONSTRUKTIONER 22(26) Injekteringsmassa Hilti HIT:HY 150 eller motsvarande ska användas. Anvisningar från leverantör ska följas. Dubb av profilerde armeringsjärn: två förskjutna rader Ø20s500. Längd 700mm med injekteringslängd i befintlig kaj 300mm. 1 Dubb av armeringsjärn Ø20 L=700mm inkl injekteringsmassa R m Borrhål för dubb i befintlig kaj R st 560 EBC.1113 Ospänd armering i undervattensgjuten konstruktion i bro Armering isskydd: längsgående 16x Ø16 med ingjutningslängd 800mm i betongbalk. Bygelarmering Ø10s200. Se även ritning K024 1 Armering av isskydd för pålar i främre pålraden R kg Armering av isskydd för pålar i andra pålraden R kg 8900 EBE BETONGGJUTNINGAR I ANLÄGGNING EBE.111 Betonggjutning kategori A vid nybyggnad av bro Avser gjutning av ny betong, balkar och betongdäck, mått enligt ritning K011 och ritning K012 1 Betongdäck R m Frontbalk R m Balk över andra pålraden R m Avser lastfördelande kapitäl 1250x1250x450 för förstärkningspålar samt igengjutning av håltagning i befintligt kajdäck. Mått enligt ritning K031 och K032.

23 E PLATSGJUTNA KONSTRUKTIONER 23(26) 4 Förstärkningsgjutning R m 3 12 EBE.121 Betonggjutning kategori A vid förbättring och reparation av bro Motgjutningsytor skall prepareras och behandlas med vidhäftare och korrosionsskydd typ SIKA MonoTop :910N eller likv. innan motgjutning. Prepareringsmetod enligt anvisningar från leverantör av reparationssystemet. Befintlig armering bibehålls. 1 Yta på bef. frontbalk som skall motgjutas R m Avser igengjutning efter rivning av avskörningsskydd samt förtöjningsringar. R m 2 42 EBH EBH.1 UNDERVATTENSGJUTNA KONSTRUKTIONER I ANLÄGGNING Undervattensgjuten konstruktion i bro Igjutning av isskydd för betongpålar. Betong min C30/37 och utförande enligt ritning K024 Exponeringsklass: XC3+XF1. Vct högst 0,60 Injektering av isskydd för stålrörspålar Betong min C30/37 och utförande enligt ritning K033 Exponeringsklass: XC3+XF1. Vct högst 0,60 1 Igjutning av stålrör för isskydd L=2050mm och motgjutning mot betongpåle 350x350 främre pålraden. R m³ 40

24 Y MÄRKNING, PROVNING, DOKUMENTATION M M 24(26) 2 Igjutning av stålrör för isskydd L=3150mm och motgjutning mot betongpåle 350x350 bakre pålraden. R m³ 65 3 Igjutning av isskydd L=3700mm och motgjutning mot stålrörspåle R m 3 2 HB HBB.1 KONSTRUKTIONER AV LÄNGDFORMVAROR I ANLÄGGNING Konstruktion av längdformvaror av stål Avser avkörningsskydd med placering enligt ritning K011 och K014. Stålkvalitet min S235JR. 1 Rör Ø114,3x3,6mm R m Rörböj 90 Ø114,3x3,6mm R st 96 3 Rör Ø139,7x4,0mm för ingjutning. R m 18 4 Plattstål 25x5,0 R m 6 5 Plattstål 140x5,0 R m 14 6 Plastslang Ø25 R m 80 Y YC MÄRKNING, PROVNING, DOKUMENTATION M M ANMÄLNINGS OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING Teknisk dokumentation skall senast överlämnas till beställaren vid anmälan till slutbesiktning, detta är ett godkännandekrav för entreprenaden.

25 Y MÄRKNING, PROVNING, DOKUMENTATION M M 25(26) YCC BYGGHANDLINGAR FÖR ANLÄGGNING Armeringsspecifikationer ska upprättas av entreprenören. Kostnad för detta ska vara inkluderad i EBC11. 1 : : : : 2 Om entreprenörens begär ändringar av i handlingarna angivet utförande upprättar och bekostar han härför erforderliga ritningar och beskrivningar. Begäran om kompletteringar/tillägg till bygghandlingar ska göras av entreprenören i god tid. Bygghandlingar för tillfälliga konstruktioner, ex formsättning, upprättas och bekostas av entreprenören. : : : : : YCE UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING Entreprenören skall upprätta och tillhandahålla underlag för relationshandling. Underlag för relationshandlingar skall senast överlämnas till beställaren vid anmälan till slutbesiktning. Till beställaren överlämnade ritningar och inmätningsuppgifter skall vara försedda med entreprenadens namn, uppgift om entreprenör, datum och läsbart namn av den som godkänt underlaget. Entreprenören skall mäta in och redovisa alla avvikelser från bygghandlingen. Inmätning skall anpassas till underlaget för utsättning, dvs. koordinatbestämda anläggningsdelar mäts in genom ny koordinatbestämning. För måttbestämda anläggningsdelar görs revidering av måtten. Måttnoggranhet skall anges till samma nivå som erhållet underlag. Redovisning skall ske på kopior av bygghandlingar. Inmätning i plan och höjd ska utföras för byggdelar, konstruktion, yta eller komponent som döljs genom inbyggnad eller överfylls.

26 Z KONSTRUKTIONER AV DIVERSE MÄNGD:, FORM: ELLER SAKVAROR 26(26) Underlag för relationshandlingar ska redovisa konstaterade avvikelser mellan verkliga markförhållanden och de i bygghandlingarna angivna. : : : : Z ZB ZBB.1 ZBE KONSTRUKTIONER AV DIVERSE MÄNGD, FORM ELLER SAKVAROR KONSTRUKTIONER AV DIVERSE MÄNGD, FORM ELLER SAKVAROR I ANLÄGGNING Tätning av rörelsefogar m m Fog ska vara av asfaltsboard 19mm. Fogmaterialet ska täcka hela betongtvärsnittet vid dilatationsfogen vid ca LM 0/072,5. Omfattning och anvisningar enligt ritning K014. Tätning av dilatationsfog med asfaltsboard 19mm R m² 6,4 FÄSTDON I ANLÄGGNING MATERIAL OCH VARUKRAV Fästdon för infästning av kajstege: M20 expanderskruv, varmförzinkade, klass 8.8. : : : : :
