1 MONTAGEANVISNING Axclight-H Luft Mark - Vatten

2 Axclight-H, driftsäker och kostnadseffektiv Cirka 80% av kundavbrottstimmarna härrör sig från störningar i distributionsnäten 12-24kV. Utnyttja därför befintliga stolplinjer för att snabbt och effektivt höja leveranssäkerheten i mellanspänningsnäten. Prioritera ledningar i skogsmark med klena linareor, upp till 31 FeAl. Dessa ledningar är till övervägande del byggda på talet och har i de flesta fall bra stolpbestånd. För en kostnad som är 10-20% lägre än ombyggnation till BLL/ BLX kan ni byta ut friledningen och hänga upp vår kabel Axclight-H. Axclight-H:s starka bärlina i kombination med kabelns resurssnåla konstruktion innebär unika möjligheter att bygga anläggningen med låga drift- och underhållskostnader. Axclight-H är en universalkabel som kan användas i luft, mark och vatten. Axclight-H finns i kv med areorna 25, 50 och 95 mm 2 Al. Dessutom finns Exclight-H i arean 10 mm 2 Cu. Samtliga kablar har en bärlina av Fe 140, 25 mm 2. Linan har en brottlast på 33,9 kn och för att minimera risken för vatteninträngning är linan infettad. 2

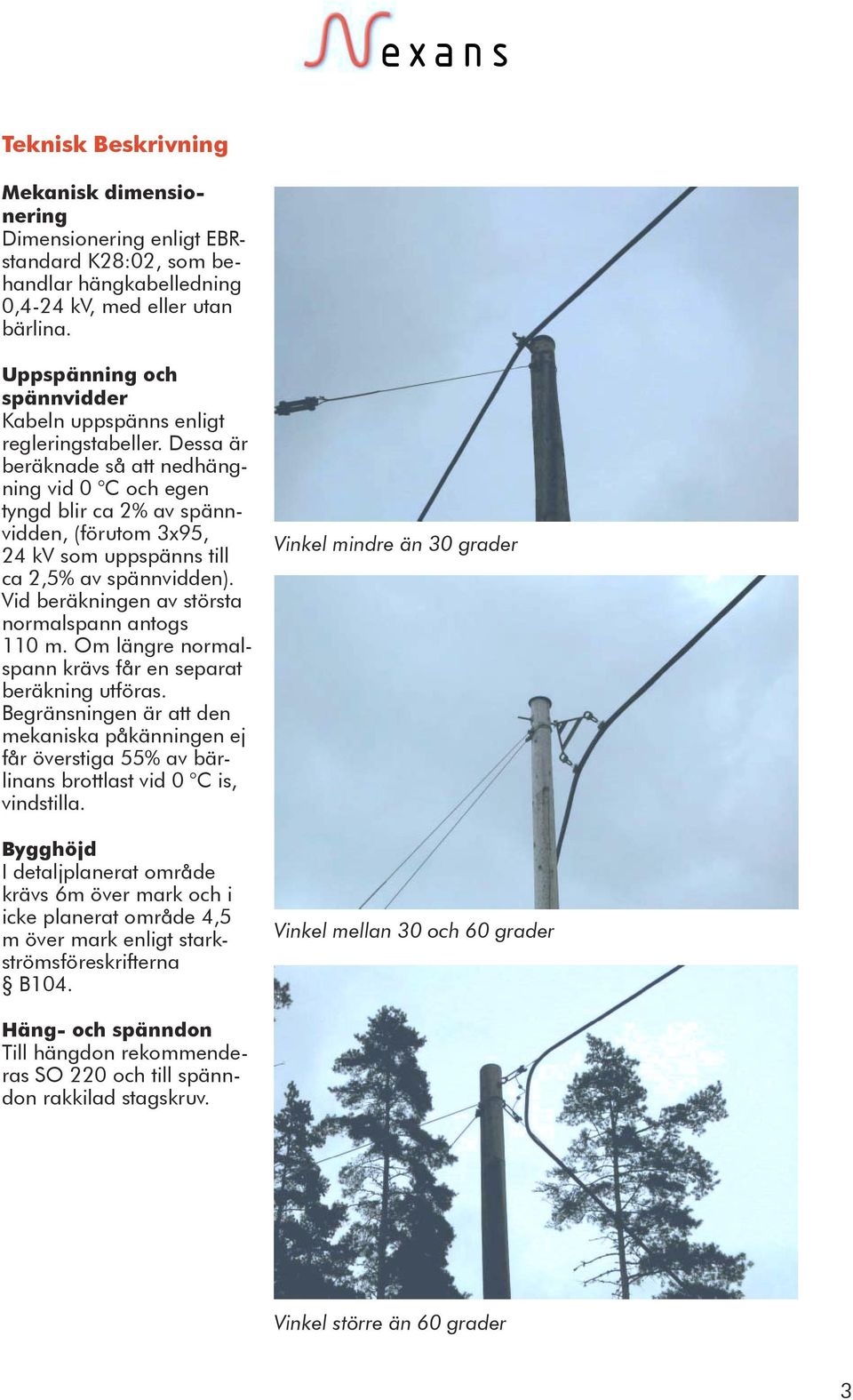

3 Teknisk Beskrivning Mekanisk dimensionering Dimensionering enligt EBRstandard K28:02, som behandlar hängkabelledning 0,4-24 kv, med eller utan bärlina. Uppspänning och spännvidder Kabeln uppspänns enligt regleringstabeller. Dessa är beräknade så att nedhängning vid 0 C och egen tyngd blir ca 2% av spännvidden, (förutom 3x95, 24 kv som uppspänns till ca 2,5% av spännvidden). Vid beräkningen av största normalspann antogs 110 m. Om längre normalspann krävs får en separat beräkning utföras. Begränsningen är att den mekaniska påkänningen ej får överstiga 55% av bärlinans brottlast vid 0 C is, vindstilla. Bygghöjd I detaljplanerat område krävs 6m över mark och i icke planerat område 4,5 m över mark enligt starkströmsföreskrifterna B104. Vinkel mindre än 30 grader Vinkel mellan 30 och 60 grader Häng- och spänndon Till hängdon rekommenderas SO 220 och till spänndon rakkilad stagskruv. Vinkel större än 60 grader 3

4 Skarvar och avgreningar Skarv i fritt spann kan utföras genom det att bärlinan mekaniskt avlastar kabelparterna. Avgrening kan utföras på två sätt. Alternativ 1: Kabelavsluten monteras på en ventilavledarsatts eller 3st stödisolatorer. Alternativ 2: Avgreningen utförs på samma sätt som en T-avgrening i mark. Stag För att minimera risken att utsätta montören för två potentialer i stolpen rekommenderas att stagisolatorer monteras. Det är dock inte ett föreskriftskrav. Avgrening Jordning Kabelskärm och bärlina skall förbindas med jord vid samtliga ändavslutningar. Jordtag utföres i alla applikationer i luftledningsanläggningar där man har skyddsjordade detaljer, transformatorstationer, frånskiljare, avgreningar (på ventilavledare) eller övergång från friledning till kabel, jordtaget utförs i samma stolpe om markförhållanden är godtagbara. Skarv i fritt spann Det är inte möjligt att använda bärlinan som jordledare från ett jordtag på ledningssträckan fram till skyddsobjektet, vilket innebär att man ska dra ut en separat lina som jordledare. 4

5 När Axclight-H används som jordkabel fram till exv. en markstation ska bärlinan anslutas på jordskenan. Vid övergångsskarv mellan Axclight-H och Axclight-LT kan man hantera bärlinan på två sätt. Alt.1 Isolera bärlinan till samma elektriska nivå som manteln. Alt.2 Förbind bärlina och skärm. Alternativ 1 rekommenderas. Arbetsplatsjordning Arbetsplatsjordning anbringas vid kabelns anslutningspunkter. Jordningen ska även omfatta bärlinan. Se även ESA Vid arbete i stolpe ska häng- och spänndon normalt vara jordade. Undantag kan enligt föreskrifterna medges om kabeln frånkopplas och jordas. Alternativt kan arbete utföras som arbete på spänningsförande anläggningsdel. Korsningar Enligt Elsäkerhetsverket Dnr: utförs korsning över allmän väg med Axclight-H under de villkor som anges i utgåva 2 av SS Materialsatser De materialsatser som ingår i konstruktionerna finns redovisade på typblad i EBR:s publikation K28:02. Kontakta även din grossist för produktblad och prisinformation. Ledningsgata Normal bredd för skogsgata är min. 2m. Utdragning För att undvika skador på manteln rekommenderas släpfri utdragning. Vid utdragning används kabelvagnar, för 12 kv, areorna mm 2 och för 24 kv, 10 mm 2 ; kabelvagn för ALUS med spårvidd 76 mm. Övriga areor, linvagn Snille. Beakta kabelns minsta tillåtna böjningsradie, använd därför dubbelvagn vid större vinkel än 30. Axclight-H kan dras ut i långa längder men innehåller ledningssträckningen många stora vinklar eller om den är kuperad bör längden inte överstiga 1500 m. Långa kabellängder är tunga att dra ut samt svåra att reglera vid inspänning. Vid förläggning i vatten skall areorna 25 och 50 mm 2 24 kv kompletters med sjunkvikter. Överspänningsskydd Ventilavledare monteras när kabeln övergår mot friledning. Ventilavledare rekommenderas även vid säkringsapparater och frånskiljare då kabellängden ligger inom intervallet m. Mallar Lämplig stakningsmall finns angiven i tabell i beräkningsprogrammet, EBR K28:02. 5

6 Sambyggnad Sambyggnad utförs enligt gällande sambyggnadsanvisningar utgivna av Svensk Energi i samarbete med Telia, Vägverket samt Kommunförbundet. Se även starkströmsföreskrifterna B103 mom 1 och SS Sambyggnad av luftledningar för starkström och svagström Mekanisk dimensionering. 600 Hsp 300 Lsp Tele 300 Erforderliga avstånd Ta hänsyn till eventuella skillnader i nedhängning för de olika kablarna. I figuren till vänster anges minimalt erforderligt avstånd mellan infästning i stolpe. Extra stag erfordras normalt ej. Extra stag vid sambyggnad med svagströmskabel rekommenderas. 6

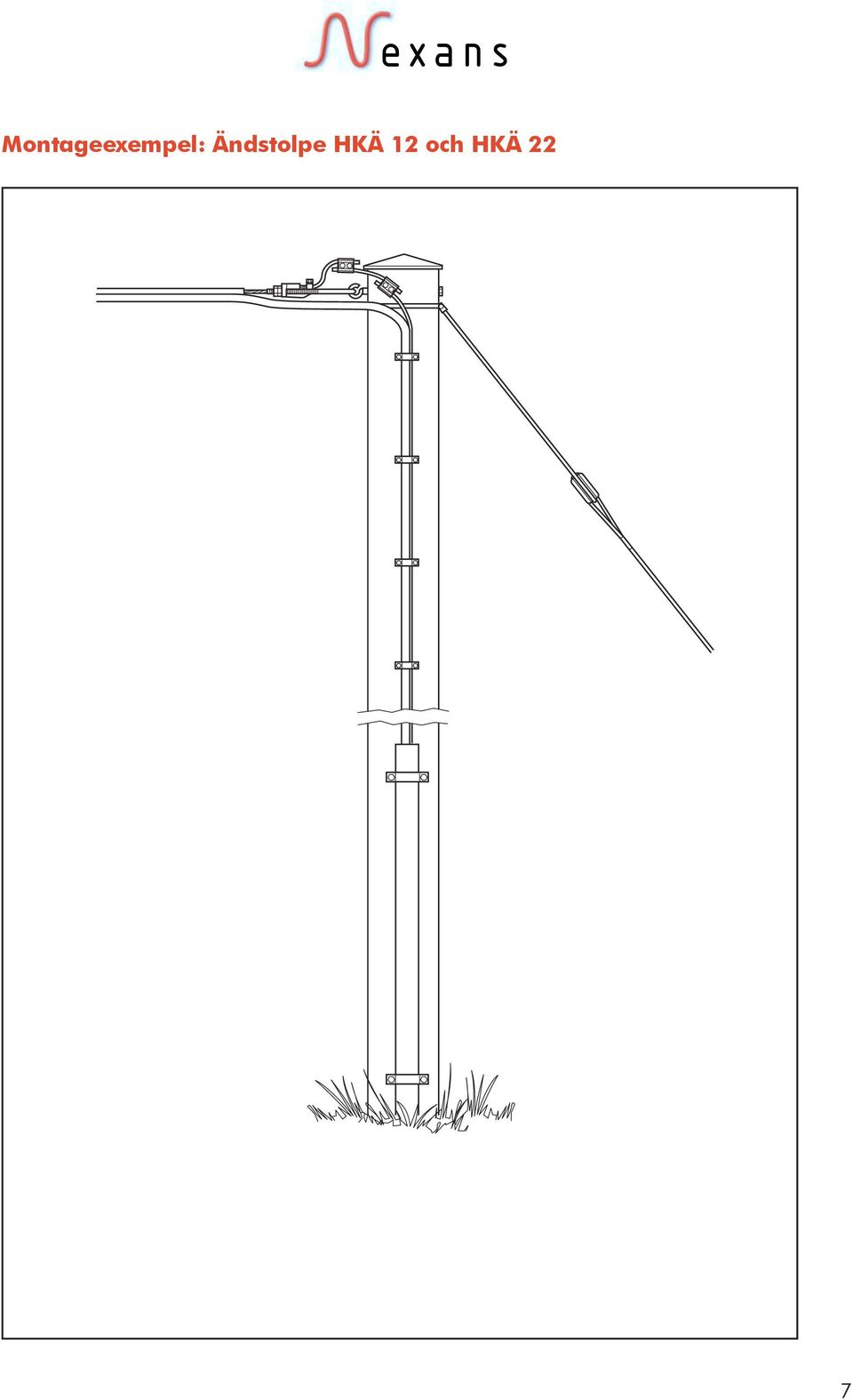

7 Montageexempel: Ändstolpe HKÄ 12 och HKÄ 22 7

8 Montageexempel: Transformatorstation T1 Alt. ventilavledare 8

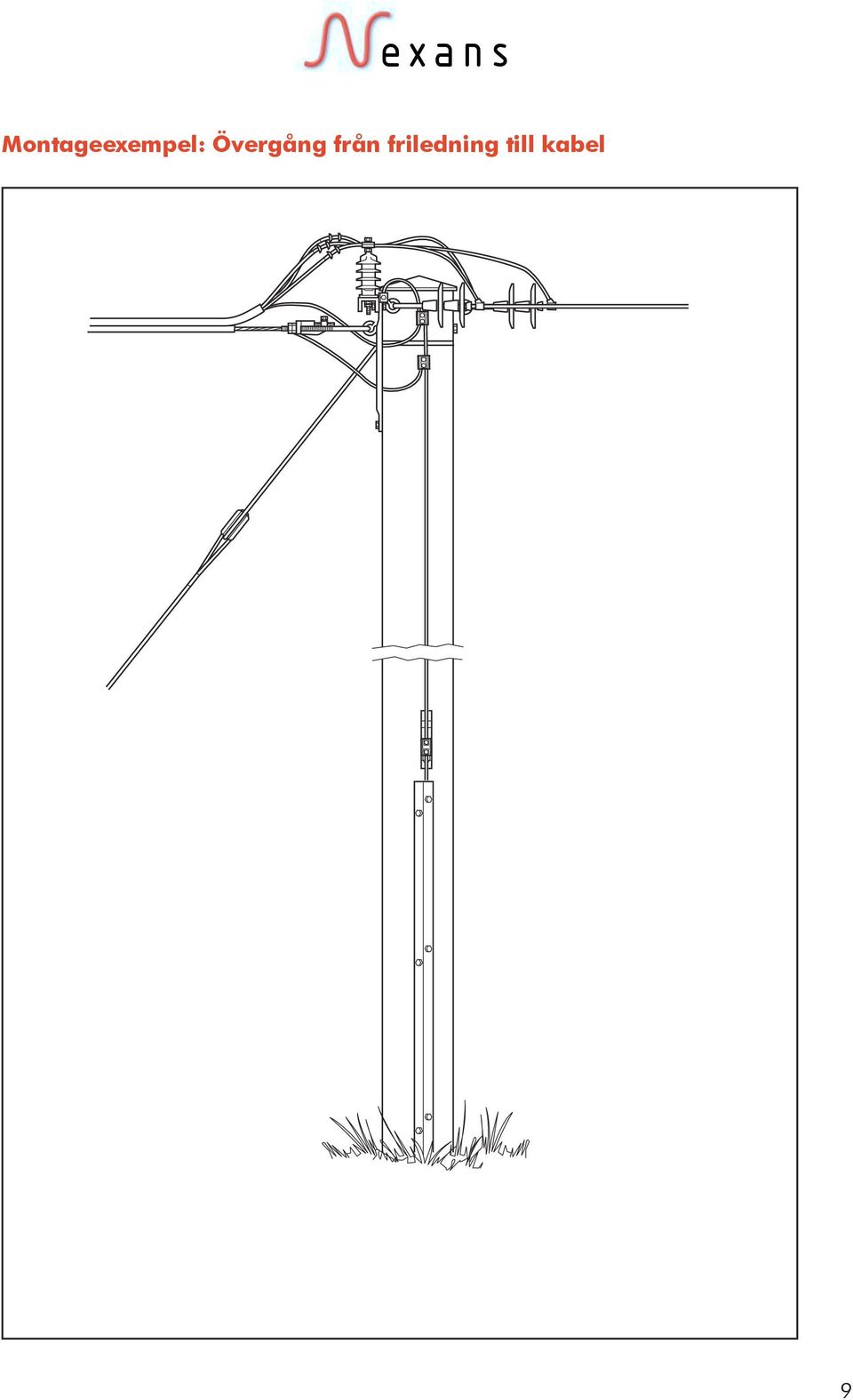

9 Montageexempel: Övergång från friledning till kabel 9

10 10 Montageexempel: Frånskiljare

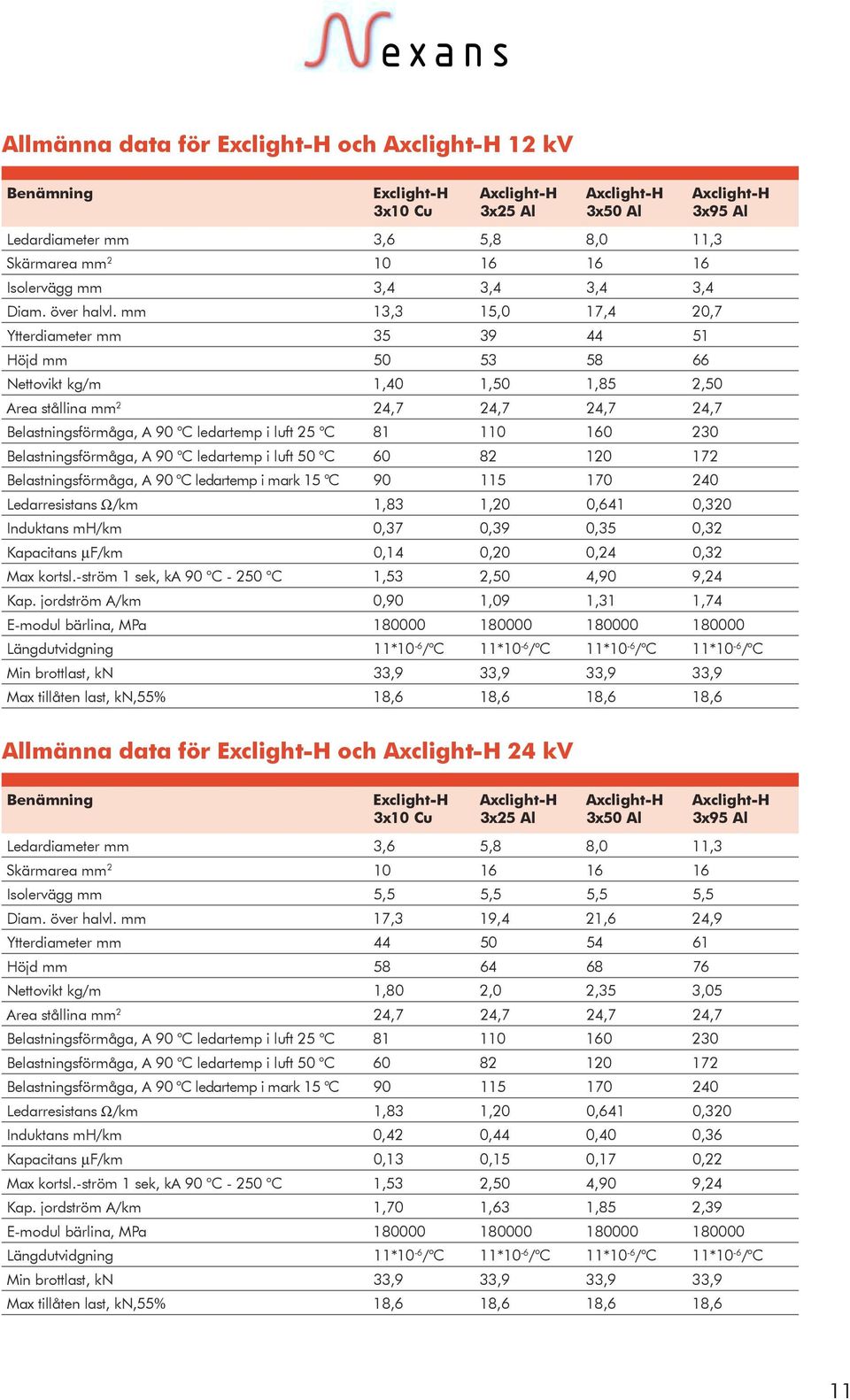

11 Allmänna data för Exclight-H och Axclight-H 12 kv Benämning Exclight-H Axclight-H Axclight-H Axclight-H 3x10 Cu 3x25 Al 3x50 Al 3x95 Al Ledardiameter mm 3,6 5,8 8,0 11,3 Skärmarea mm Isolervägg mm 3,4 3,4 3,4 3,4 Diam. över halvl. mm 13,3 15,0 17,4 20,7 Ytterdiameter mm Höjd mm Nettovikt kg/m 1,40 1,50 1,85 2,50 Area stållina mm 2 24,7 24,7 24,7 24,7 Belastningsförmåga, A 90 C ledartemp i luft 25 C Belastningsförmåga, A 90 C ledartemp i luft 50 C Belastningsförmåga, A 90 C ledartemp i mark 15 C Ledarresistans Ω/km 1,83 1,20 0,641 0,320 Induktans mh/km 0,37 0,39 0,35 0,32 Kapacitans µf/km 0,14 0,20 0,24 0,32 Max kortsl.-ström 1 sek, ka 90 C C 1,53 2,50 4,90 9,24 Kap. jordström A/km 0,90 1,09 1,31 1,74 E-modul bärlina, MPa Längdutvidgning 11*10-6 / C 11*10-6 / C 11*10-6 / C 11*10-6 / C Min brottlast, kn 33,9 33,9 33,9 33,9 Max tillåten last, kn,55% 18,6 18,6 18,6 18,6 Allmänna data för Exclight-H och Axclight-H 24 kv Benämning Exclight-H Axclight-H Axclight-H Axclight-H 3x10 Cu 3x25 Al 3x50 Al 3x95 Al Ledardiameter mm 3,6 5,8 8,0 11,3 Skärmarea mm Isolervägg mm 5,5 5,5 5,5 5,5 Diam. över halvl. mm 17,3 19,4 21,6 24,9 Ytterdiameter mm Höjd mm Nettovikt kg/m 1,80 2,0 2,35 3,05 Area stållina mm 2 24,7 24,7 24,7 24,7 Belastningsförmåga, A 90 C ledartemp i luft 25 C Belastningsförmåga, A 90 C ledartemp i luft 50 C Belastningsförmåga, A 90 C ledartemp i mark 15 C Ledarresistans Ω/km 1,83 1,20 0,641 0,320 Induktans mh/km 0,42 0,44 0,40 0,36 Kapacitans µf/km 0,13 0,15 0,17 0,22 Max kortsl.-ström 1 sek, ka 90 C C 1,53 2,50 4,90 9,24 Kap. jordström A/km 1,70 1,63 1,85 2,39 E-modul bärlina, MPa Längdutvidgning 11*10-6 / C 11*10-6 / C 11*10-6 / C 11*10-6 / C Min brottlast, kn 33,9 33,9 33,9 33,9 Max tillåten last, kn,55% 18,6 18,6 18,6 18,6 11

12 Exclight-H 3x10/10 12 kv Belastningsfall Normalspann m m m 0 C vindstilla Dragkraft N Nedh. m 1,40 1,60 1,80 Mallnr C vindstilla Dragkraft N Nedh. m 1,18 1,37 1,55 Mallnr C is, vindstilla Dragkraft N Nedh. m 1,95 2,28 2,61 Mallnr Efter permanent töjning och krympning 0 C is, vindstilla Dragkraft N Nedh. m 1,95 2,28 2,61 Mallnr C vindstilla Dragkraft N Nedh. m 1,69 1,91 2,14 Mallnr Normalspännvid = 70 m Lin- Drag- Nedhängning i m vid en spännvid av: temp kraft C N m m m m m ,76 1,09 1,49 1,94 2, ,74 1,06 1,44 1,89 2, ,71 1,03 1,40 1,83 2, ,69 1,00 1,36 1,77 2, ,67 0,96 1,31 1,71 2,17 Nedhängning är 2% av normalspannet 12

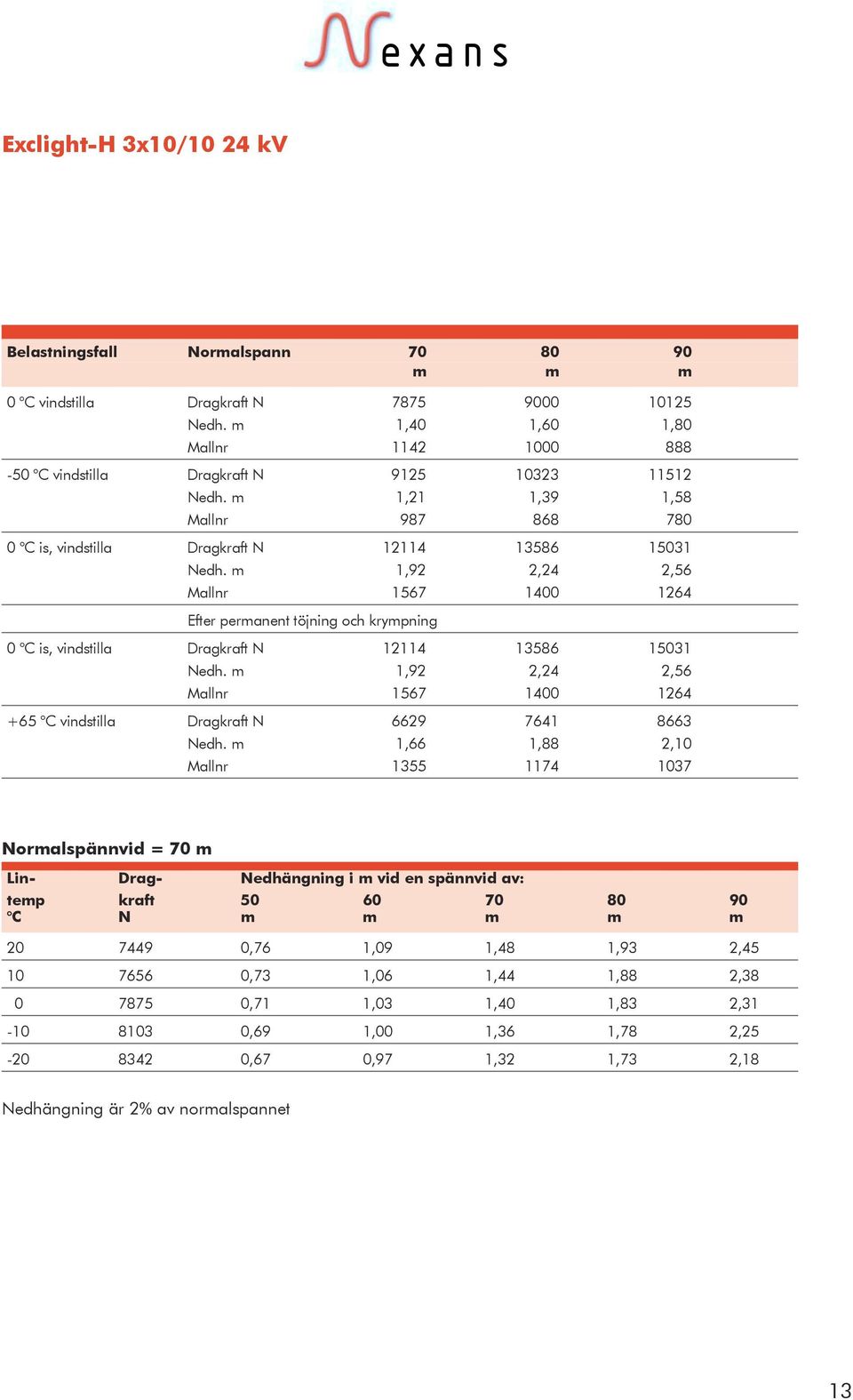

13 Exclight-H 3x10/10 24 kv Belastningsfall Normalspann m m m 0 C vindstilla Dragkraft N Nedh. m 1,40 1,60 1,80 Mallnr C vindstilla Dragkraft N Nedh. m 1,21 1,39 1,58 Mallnr C is, vindstilla Dragkraft N Nedh. m 1,92 2,24 2,56 Mallnr Efter permanent töjning och krympning 0 C is, vindstilla Dragkraft N Nedh. m 1,92 2,24 2,56 Mallnr C vindstilla Dragkraft N Nedh. m 1,66 1,88 2,10 Mallnr Normalspännvid = 70 m Lin- Drag- Nedhängning i m vid en spännvid av: temp kraft C N m m m m m ,76 1,09 1,48 1,93 2, ,73 1,06 1,44 1,88 2, ,71 1,03 1,40 1,83 2, ,69 1,00 1,36 1,78 2, ,67 0,97 1,32 1,73 2,18 Nedhängning är 2% av normalspannet 13

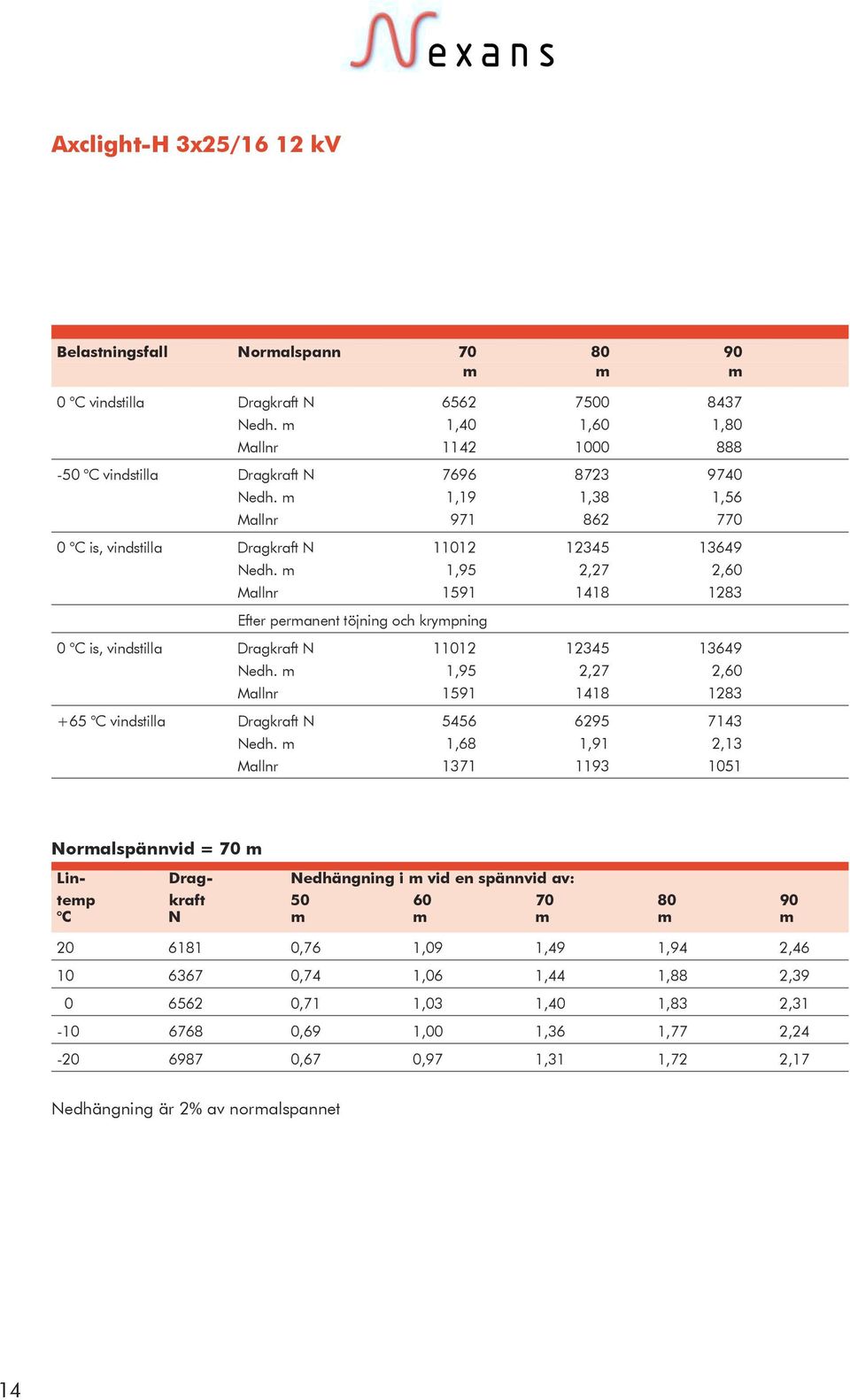

14 Axclight-H 3x25/16 12 kv Belastningsfall Normalspann m m m 0 C vindstilla Dragkraft N Nedh. m 1,40 1,60 1,80 Mallnr C vindstilla Dragkraft N Nedh. m 1,19 1,38 1,56 Mallnr C is, vindstilla Dragkraft N Nedh. m 1,95 2,27 2,60 Mallnr Efter permanent töjning och krympning 0 C is, vindstilla Dragkraft N Nedh. m 1,95 2,27 2,60 Mallnr C vindstilla Dragkraft N Nedh. m 1,68 1,91 2,13 Mallnr Normalspännvid = 70 m Lin- Drag- Nedhängning i m vid en spännvid av: temp kraft C N m m m m m ,76 1,09 1,49 1,94 2, ,74 1,06 1,44 1,88 2, ,71 1,03 1,40 1,83 2, ,69 1,00 1,36 1,77 2, ,67 0,97 1,31 1,72 2,17 Nedhängning är 2% av normalspannet 14

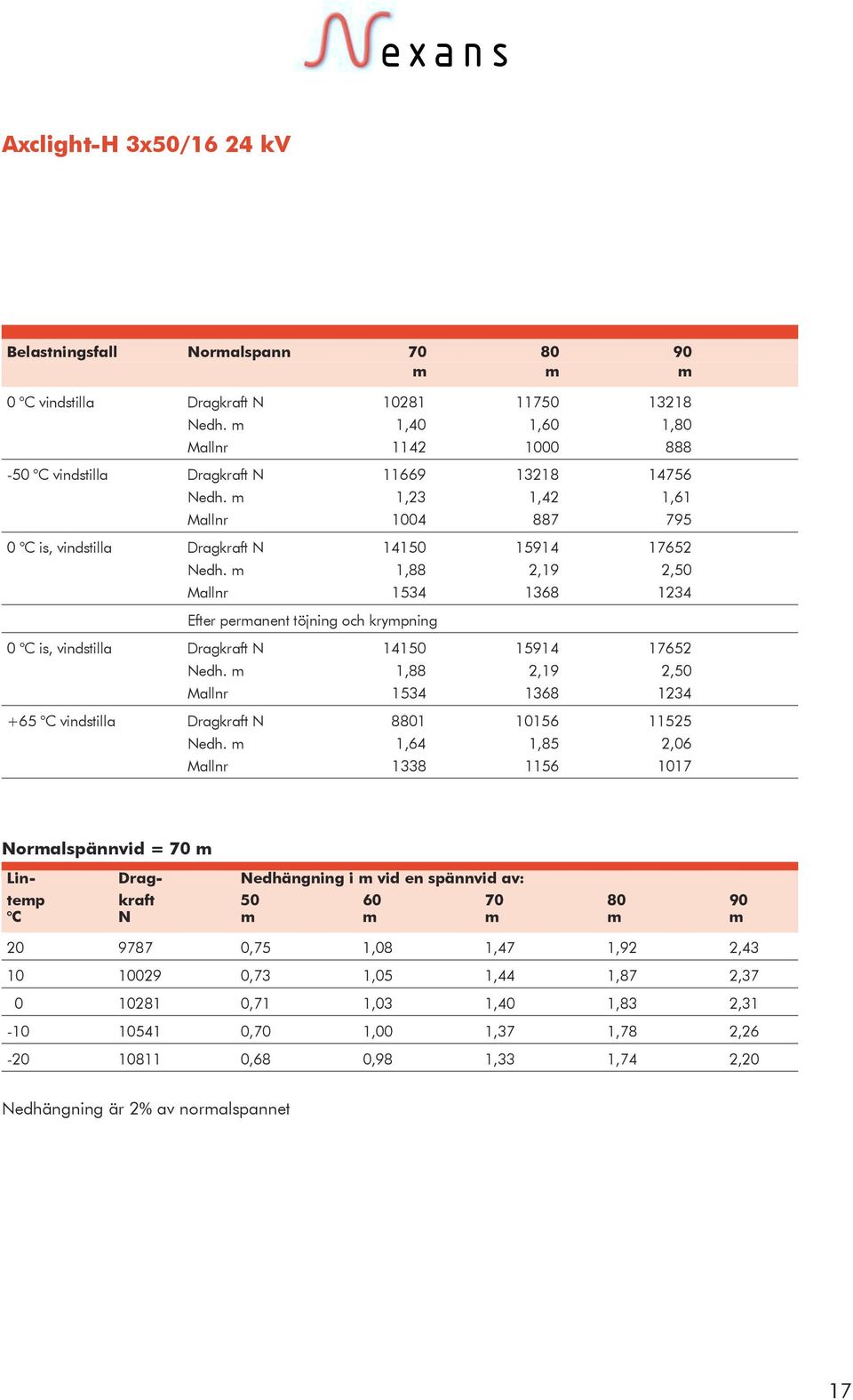

19 Axclight-H 3x95/16 24 kv Belastningsfall Normalspann m m m 0 C vindstilla Dragkraft N Nedh. m 1,75 2,00 2,25 Mallnr C vindstilla Dragkraft N Nedh. m 1,58 1,82 2,06 Mallnr C is, vindstilla Dragkraft N Nedh. m 2,14 2,48 2,83 Mallnr Efter permanent töjning och krympning 0 C is, vindstilla Dragkraft N Nedh. m 2,14 2,48 2,83 Mallnr C vindstilla Dragkraft N Nedh. m 1,97 2,24 2,51 Mallnr Normalspännvid = 70 m Lin- Drag- Nedhängning i m vid en spännvid av: temp kraft C N m m m m m ,93 1,34 1,82 2,37 3, ,91 1,31 1,78 2,33 2, ,89 1,29 1,75 2,29 2, ,88 1,26 1,72 2,24 2, ,86 1,24 1,68 2,20 2,78 Nedhängning är 2,5% av normalspannet 19
