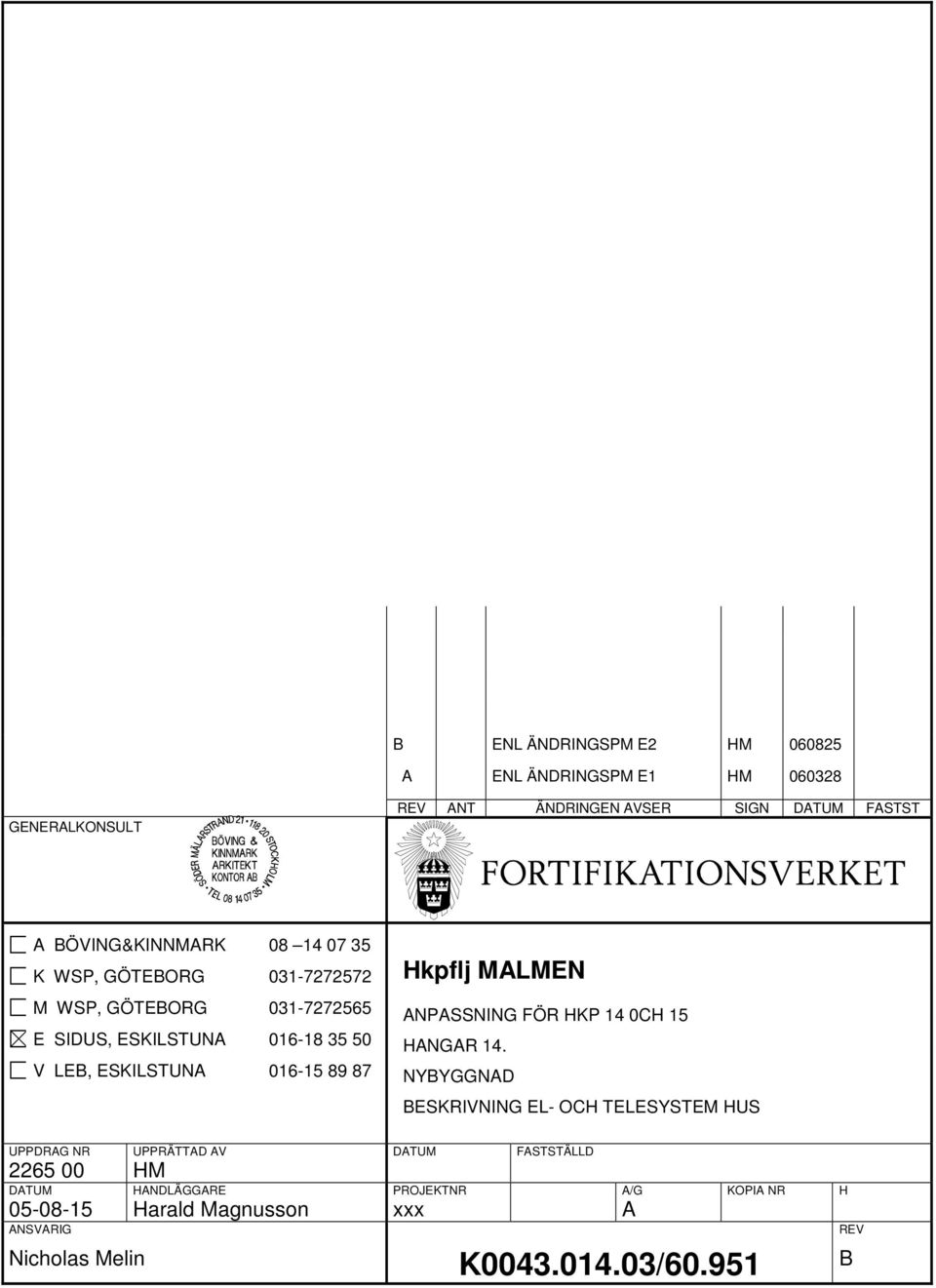

1 B ENL ÄNDRINGSPM E2 HM A ENL ÄNDRINGSPM E1 HM GENERALKONSULT REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN ANPASSNING FÖR HKP 14 0CH 15 HANGAR 14. NYBYGGNAD BESKRIVNING EL- OCH TELESYSTEM HUS UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD DATUM HM HANDLÄGGARE PROJEKTNR A/G KOPIA NR H ANSVARIG Harald Magnusson xxx A Nicholas Melin K / REV B

2 Innehållsförteckning Sid HKPFLJ MALMEN 1 6 EL- OCH TELESYSTEM 6 61 EL- OCH TELEKANALISATIONSSYSTEM 17 61/1 EL- OCH TELEKANALISATIONSSYSTEM LEDNINGSKANALER 18 61/2 EL- OCH TELEKANALISATIONSSYSTEM KABELSTEGAR OCH KABELRÄNNOR 19 61/3 EL- OCH TELEKANALISATIONSSYSTEM ELINSTALLATIONSRÖR 19 61/4 EL- OCH TELEKANALISATIONSSYSTEM KABELKULVERTAR 19 SBF LEDNINGSKANALSYSTEM 23 SBG UTTAGSSTAVAR OCH UTTAGSBOXAR 24 SBQ KANALISATION AV ELINSTALLATIONSRÖR E D ELKRAFTSYSTEM 28 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM29 SBH APPARATLÅDOR, KOPPLINGSBOXAR M M 32 SBJ KABELGENOMFÖRINGAR 33 SBK STATIV 34 SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M35 SBN KABELSKYDD OCH KABELMARKERINGAR 35 SC EL- OCH TELEKABLAR M M 36 SCB KRAFTKABLAR 36 SCC INSTALLATIONSKABLAR 37 SCD ANSLUTNINGSKABLAR FÖR ELKRAFT 39 SD SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM 39 SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM 40 SEC SÄKRINGAR OCH DVÄRGBRYTARE 40

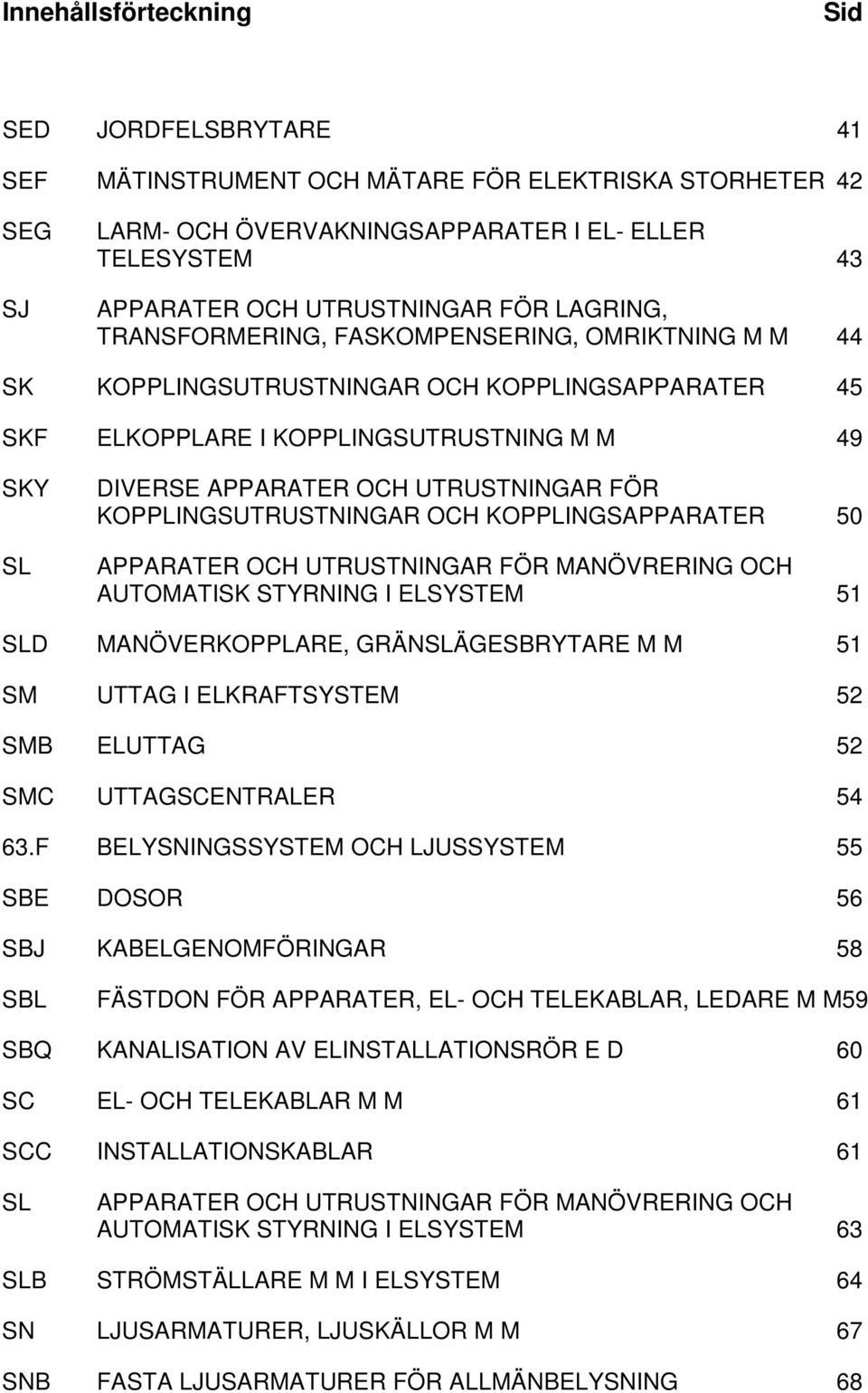

3 Innehållsförteckning Sid SED JORDFELSBRYTARE 41 SEF MÄTINSTRUMENT OCH MÄTARE FÖR ELEKTRISKA STORHETER 42 SEG SJ LARM- OCH ÖVERVAKNINGSAPPARATER I EL- ELLER TELESYSTEM 43 APPARATER OCH UTRUSTNINGAR FÖR LAGRING, TRANSFORMERING, FASKOMPENSERING, OMRIKTNING M M 44 SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER 45 SKF ELKOPPLARE I KOPPLINGSUTRUSTNING M M 49 SKY SL DIVERSE APPARATER OCH UTRUSTNINGAR FÖR KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER 50 APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM 51 SLD MANÖVERKOPPLARE, GRÄNSLÄGESBRYTARE M M 51 SM UTTAG I ELKRAFTSYSTEM 52 SMB ELUTTAG 52 SMC UTTAGSCENTRALER F BELYSNINGSSYSTEM OCH LJUSSYSTEM 55 SBE DOSOR 56 SBJ KABELGENOMFÖRINGAR 58 SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M59 SBQ KANALISATION AV ELINSTALLATIONSRÖR E D 60 SC EL- OCH TELEKABLAR M M 61 SCC INSTALLATIONSKABLAR 61 SL APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM 63 SLB STRÖMSTÄLLARE M M I ELSYSTEM 64 SN LJUSARMATURER, LJUSKÄLLOR M M 67 SNB FASTA LJUSARMATURER FÖR ALLMÄNBELYSNING 68

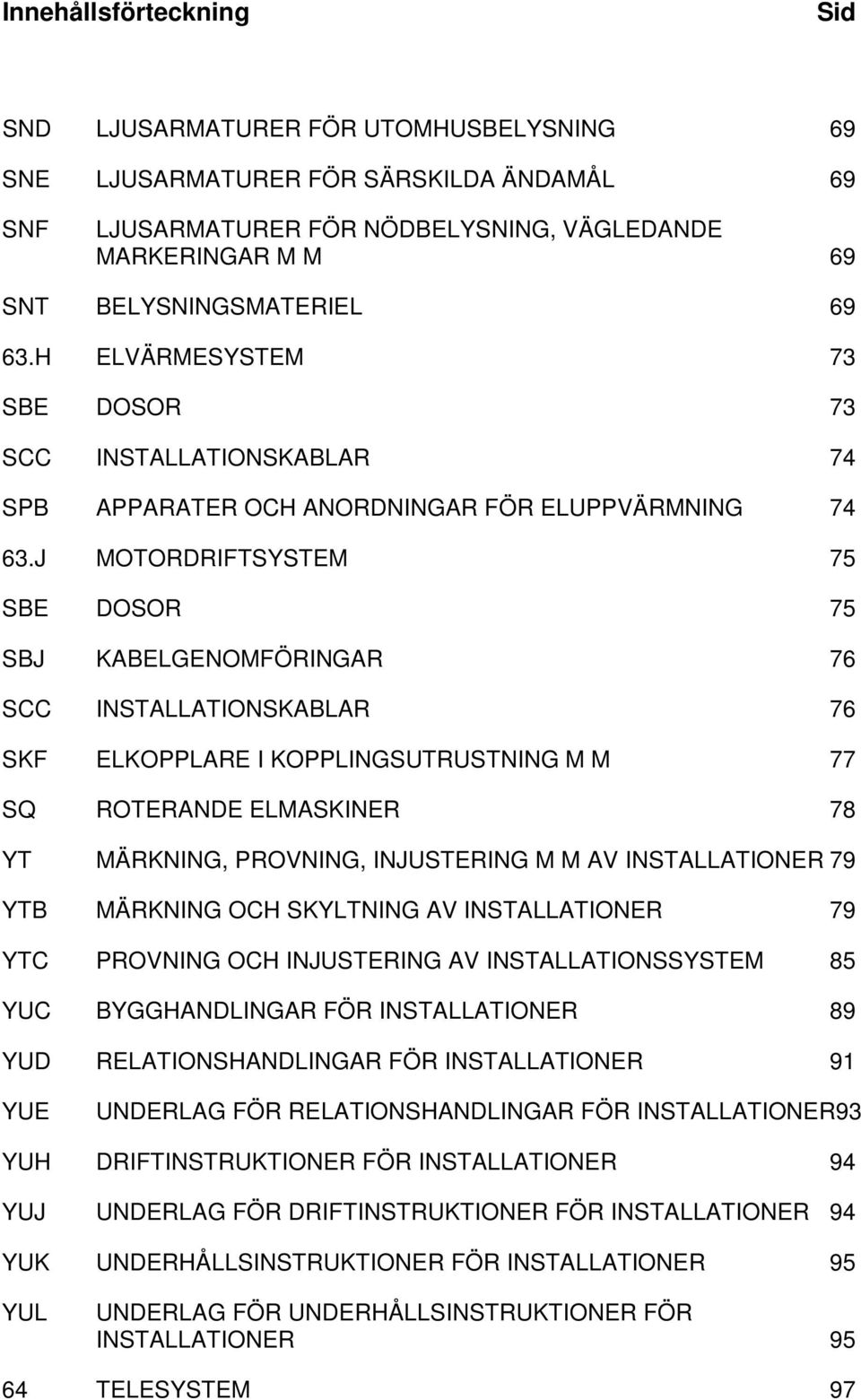

4 Innehållsförteckning Sid SND LJUSARMATURER FÖR UTOMHUSBELYSNING 69 SNE LJUSARMATURER FÖR SÄRSKILDA ÄNDAMÅL 69 SNF LJUSARMATURER FÖR NÖDBELYSNING, VÄGLEDANDE MARKERINGAR M M 69 SNT BELYSNINGSMATERIEL H ELVÄRMESYSTEM 73 SBE DOSOR 73 SCC INSTALLATIONSKABLAR 74 SPB APPARATER OCH ANORDNINGAR FÖR ELUPPVÄRMNING J MOTORDRIFTSYSTEM 75 SBE DOSOR 75 SBJ KABELGENOMFÖRINGAR 76 SCC INSTALLATIONSKABLAR 76 SKF ELKOPPLARE I KOPPLINGSUTRUSTNING M M 77 SQ ROTERANDE ELMASKINER 78 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 79 YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER 79 YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM 85 YUC AR FÖR INSTALLATIONER 89 YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER 91 YUE UNDERLAG FÖR RELATIONSHANDLINGAR FÖR INSTALLATIONER93 YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER 94 YUJ UNDERLAG FÖR DRIFTINSTRUKTIONER FÖR INSTALLATIONER 94 YUK UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER 95 YUL UNDERLAG FÖR UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER TELESYSTEM 97

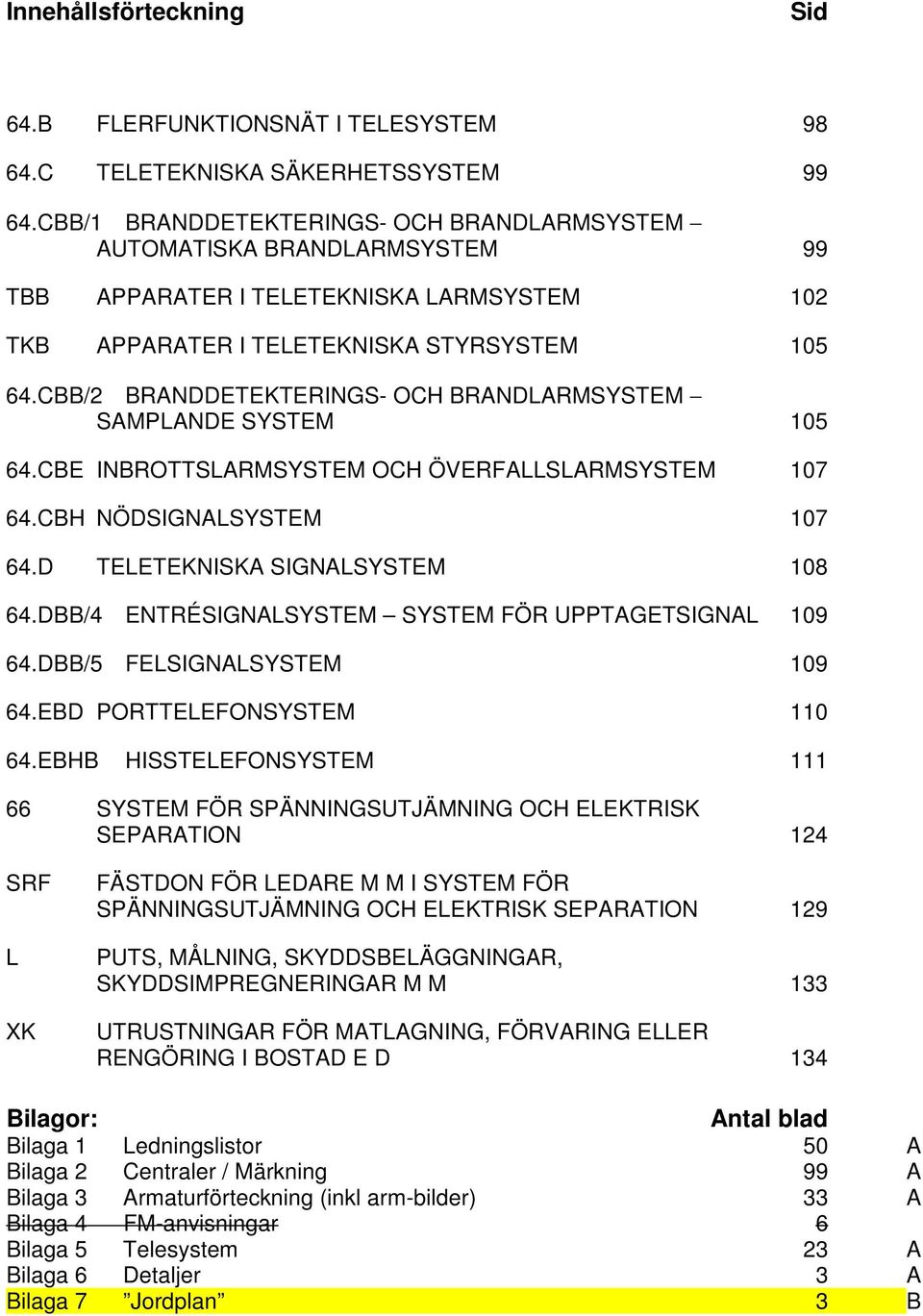

5 Innehållsförteckning Sid 64.B FLERFUNKTIONSNÄT I TELESYSTEM C TELETEKNISKA SÄKERHETSSYSTEM CBB/1 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM AUTOMATISKA BRANDLARMSYSTEM 99 TBB APPARATER I TELETEKNISKA LARMSYSTEM 102 TKB APPARATER I TELETEKNISKA STYRSYSTEM CBB/2 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM SAMPLANDE SYSTEM CBE INBROTTSLARMSYSTEM OCH ÖVERFALLSLARMSYSTEM CBH NÖDSIGNALSYSTEM D TELETEKNISKA SIGNALSYSTEM DBB/4 ENTRÉSIGNALSYSTEM SYSTEM FÖR UPPTAGETSIGNAL DBB/5 FELSIGNALSYSTEM EBD PORTTELEFONSYSTEM EBHB HISSTELEFONSYSTEM SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 124 SRF L XK FÄSTDON FÖR LEDARE M M I SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 129 PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 133 UTRUSTNINGAR FÖR MATLAGNING, FÖRVARING ELLER RENGÖRING I BOSTAD E D 134 Bilagor: Antal blad Bilaga 1 Ledningslistor 50 A Bilaga 2 Centraler / Märkning 99 A Bilaga 3 Armaturförteckning (inkl arm-bilder) 33 A Bilaga 4 FM-anvisningar 6 Bilaga 5 Telesystem 23 A Bilaga 6 Detaljer 3 A Bilaga 7 Jordplan 3 B

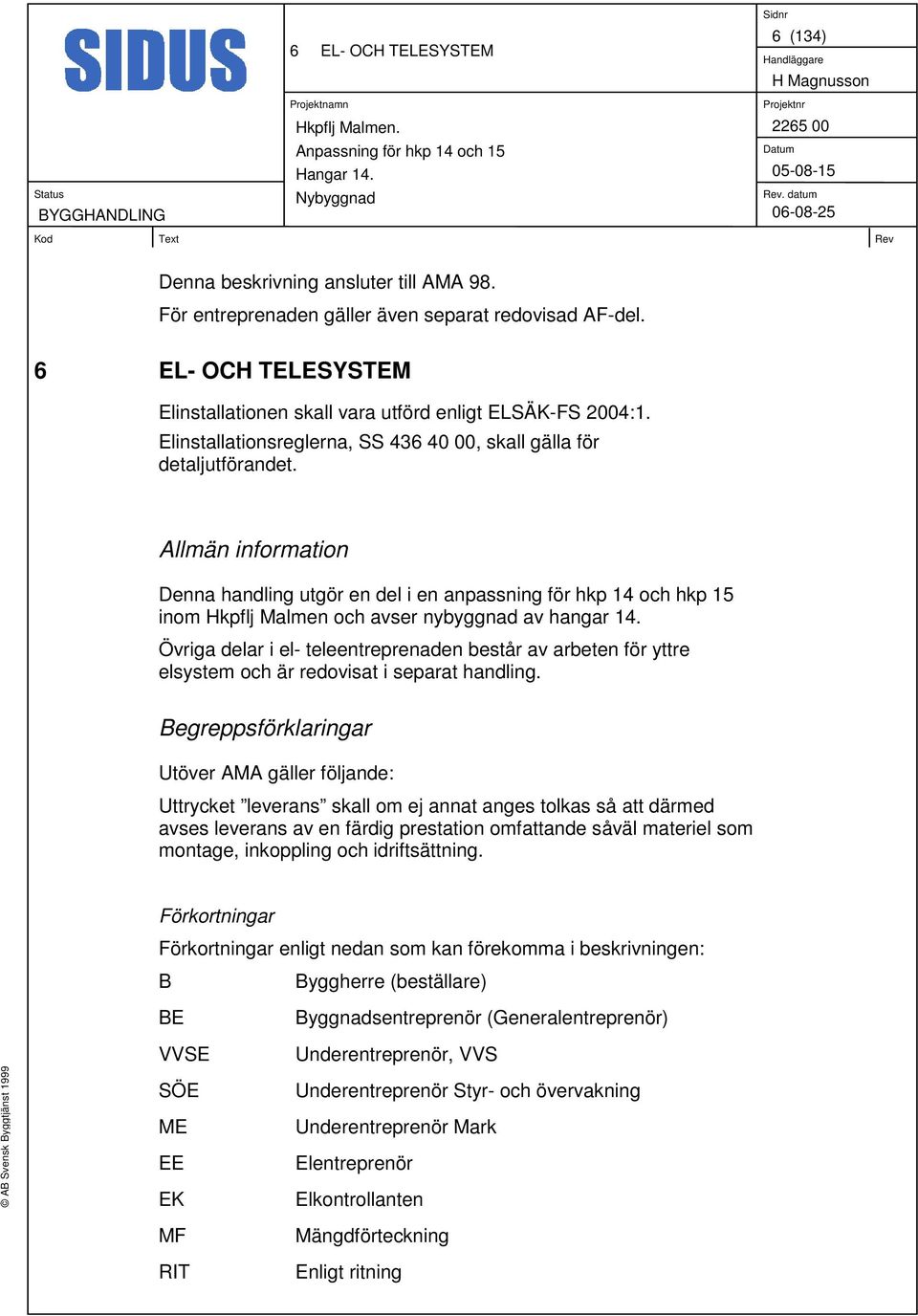

6 6 EL- OCH TELESYSTEM 6 (134) Denna beskrivning ansluter till AMA 98. För entreprenaden gäller även separat redovisad AF-del. 6 EL- OCH TELESYSTEM Elinstallationen skall vara utförd enligt ELSÄK-FS 2004:1. Elinstallationsreglerna, SS , skall gälla för detaljutförandet. Allmän information Denna handling utgör en del i en anpassning för hkp 14 och hkp 15 inom Hkpflj Malmen och avser nybyggnad av hangar 14. Övriga delar i el- teleentreprenaden består av arbeten för yttre elsystem och är redovisat i separat handling. Begreppsförklaringar Utöver AMA gäller följande: Uttrycket leverans skall om ej annat anges tolkas så att därmed avses leverans av en färdig prestation omfattande såväl materiel som montage, inkoppling och idriftsättning. Förkortningar Förkortningar enligt nedan som kan förekomma i beskrivningen: B BE Byggherre (beställare) Byggnadsentreprenör (Generalentreprenör) VVSE SÖE ME EE EK Underentreprenör, VVS Underentreprenör Styr- och övervakning Underentreprenör Mark Elentreprenör Elkontrollanten MF RIT Mängdförteckning Enligt ritning

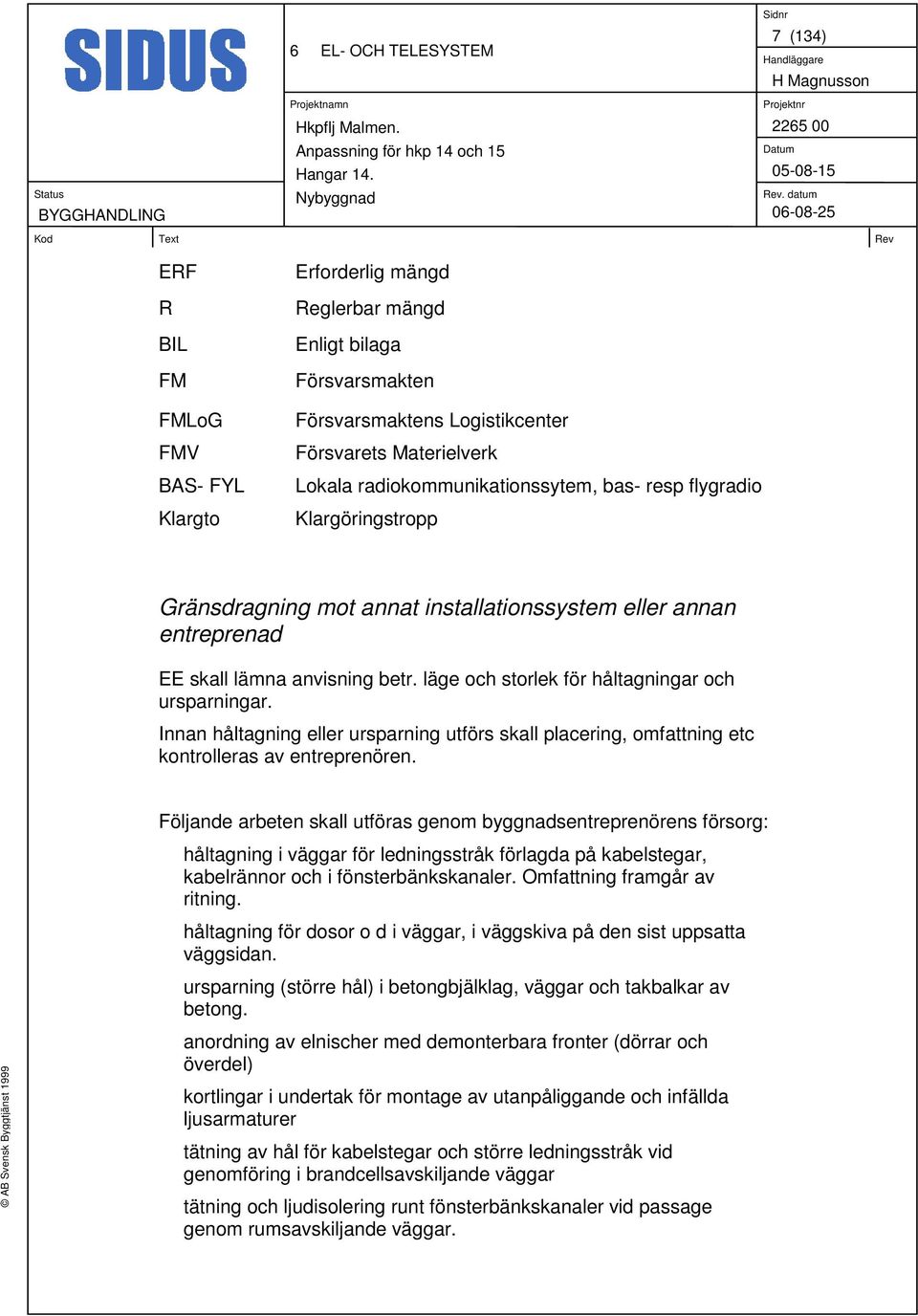

7 6 EL- OCH TELESYSTEM 7 (134) ERF R BIL FM FMLoG FMV BAS- FYL Klargto Erforderlig mängd Reglerbar mängd Enligt bilaga Försvarsmakten Försvarsmaktens Logistikcenter Försvarets Materielverk Lokala radiokommunikationssytem, bas- resp flygradio Klargöringstropp Gränsdragning mot annat installationssystem eller annan entreprenad EE skall lämna anvisning betr. läge och storlek för håltagningar och ursparningar. Innan håltagning eller ursparning utförs skall placering, omfattning etc kontrolleras av entreprenören. Följande arbeten skall utföras genom byggnadsentreprenörens försorg: håltagning i väggar för ledningsstråk förlagda på kabelstegar, kabelrännor och i fönsterbänkskanaler. Omfattning framgår av ritning. håltagning för dosor o d i väggar, i väggskiva på den sist uppsatta väggsidan. ursparning (större hål) i betongbjälklag, väggar och takbalkar av betong. anordning av elnischer med demonterbara fronter (dörrar och överdel) kortlingar i undertak för montage av utanpåliggande och infällda ljusarmaturer tätning av hål för kabelstegar och större ledningsstråk vid genomföring i brandcellsavskiljande väggar tätning och ljudisolering runt fönsterbänkskanaler vid passage genom rumsavskiljande väggar.

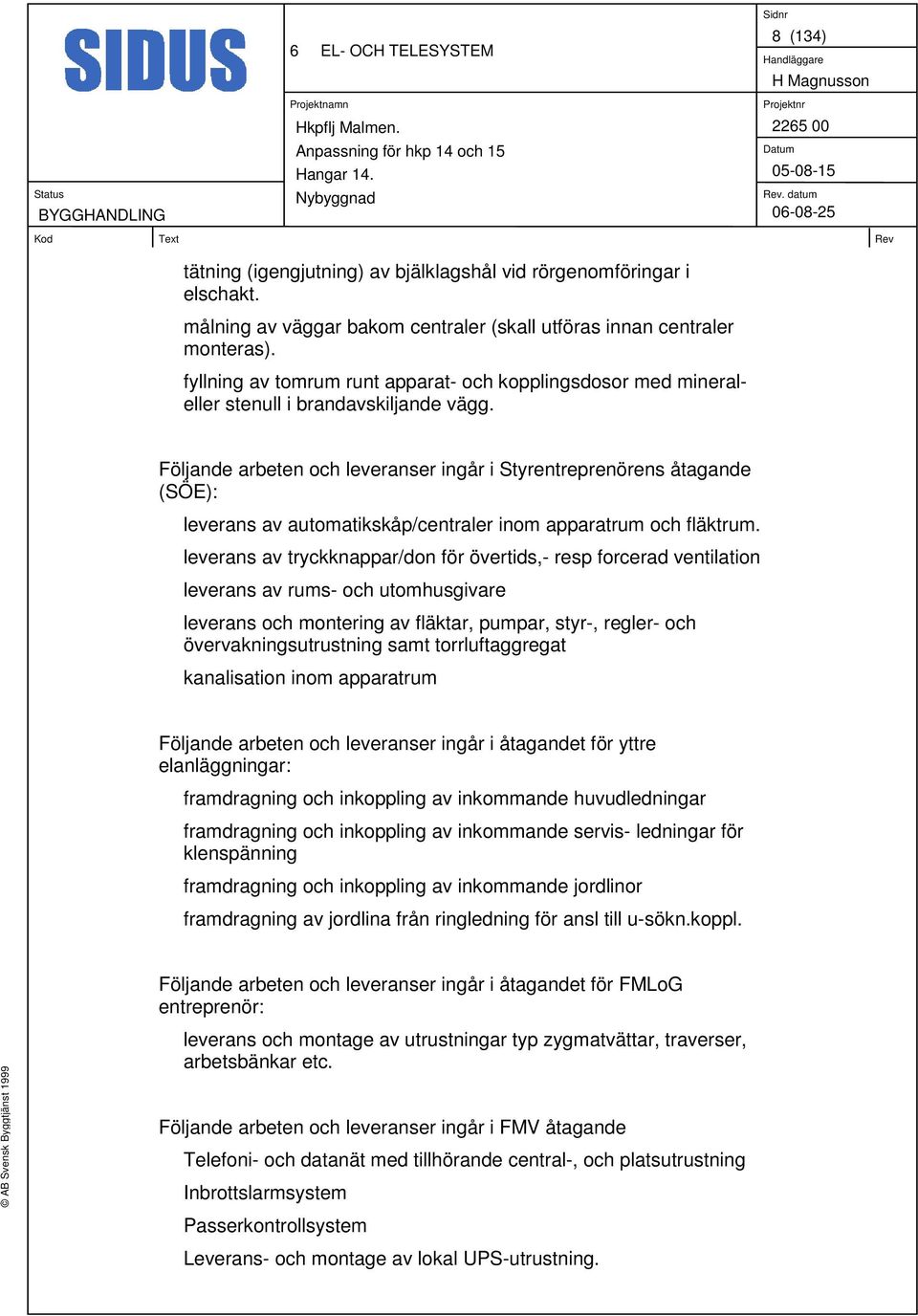

8 6 EL- OCH TELESYSTEM 8 (134) tätning (igengjutning) av bjälklagshål vid rörgenomföringar i elschakt. målning av väggar bakom centraler (skall utföras innan centraler monteras). fyllning av tomrum runt apparat- och kopplingsdosor med mineraleller stenull i brandavskiljande vägg. Följande arbeten och leveranser ingår i Styrentreprenörens åtagande (SÖE): leverans av automatikskåp/centraler inom apparatrum och fläktrum. leverans av tryckknappar/don för övertids,- resp forcerad ventilation leverans av rums- och utomhusgivare leverans och montering av fläktar, pumpar, styr-, regler- och övervakningsutrustning samt torrluftaggregat kanalisation inom apparatrum Följande arbeten och leveranser ingår i åtagandet för yttre elanläggningar: framdragning och inkoppling av inkommande huvudledningar framdragning och inkoppling av inkommande servis- ledningar för klenspänning framdragning och inkoppling av inkommande jordlinor framdragning av jordlina från ringledning för ansl till u-sökn.koppl. Följande arbeten och leveranser ingår i åtagandet för FMLoG entreprenör: leverans och montage av utrustningar typ zygmatvättar, traverser, arbetsbänkar etc. Följande arbeten och leveranser ingår i FMV åtagande Telefoni- och datanät med tillhörande central-, och platsutrustning Inbrottslarmsystem Passerkontrollsystem Leverans- och montage av lokal UPS-utrustning.

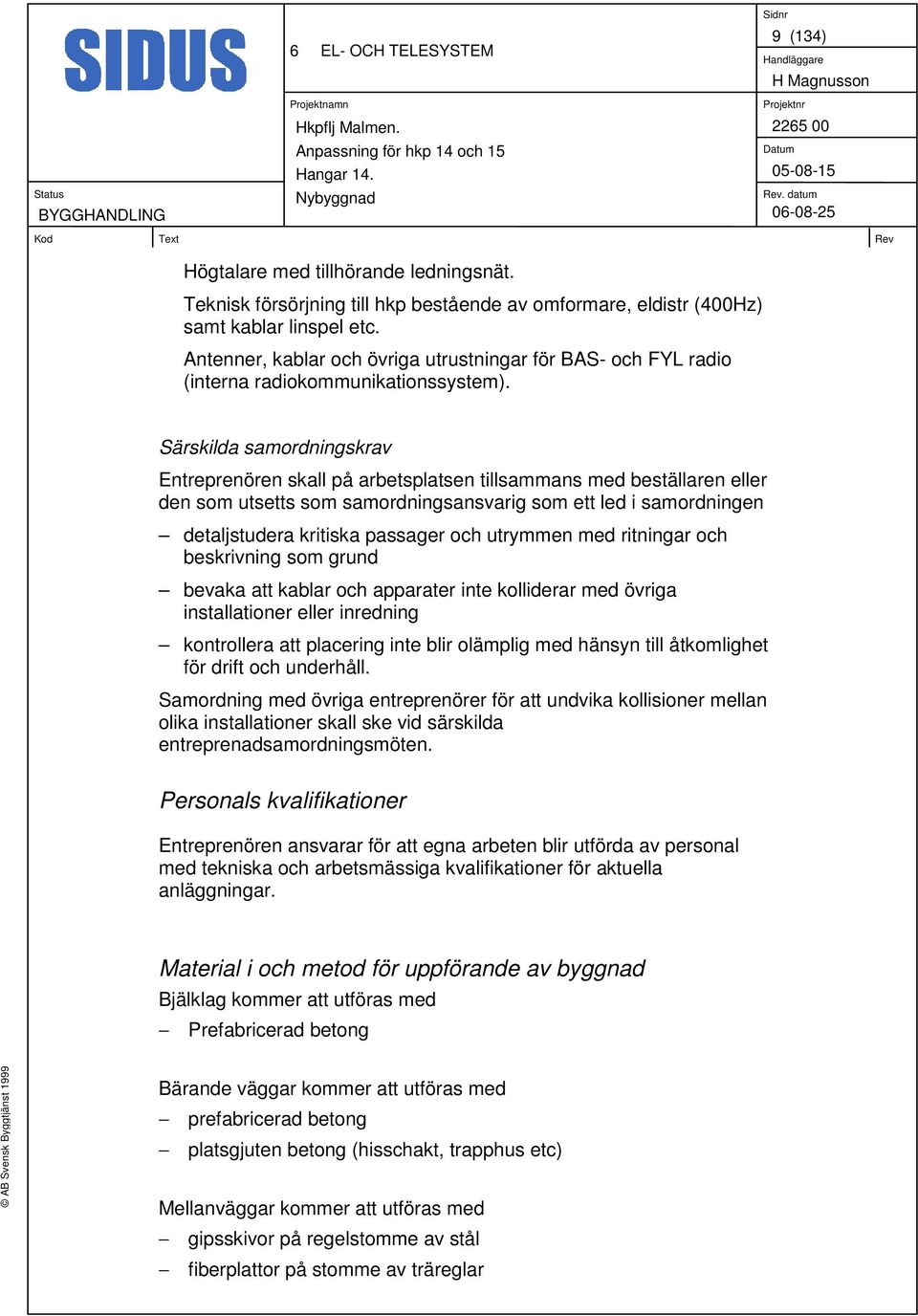

9 6 EL- OCH TELESYSTEM 9 (134) Högtalare med tillhörande ledningsnät. Teknisk försörjning till hkp bestående av omformare, eldistr (400Hz) samt kablar linspel etc. Antenner, kablar och övriga utrustningar för BAS- och FYL radio (interna radiokommunikationssystem). Särskilda samordningskrav Entreprenören skall på arbetsplatsen tillsammans med beställaren eller den som utsetts som samordningsansvarig som ett led i samordningen detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund bevaka att kablar och apparater inte kolliderar med övriga installationer eller inredning kontrollera att placering inte blir olämplig med hänsyn till åtkomlighet för drift och underhåll. Samordning med övriga entreprenörer för att undvika kollisioner mellan olika installationer skall ske vid särskilda entreprenadsamordningsmöten. Personals kvalifikationer Entreprenören ansvarar för att egna arbeten blir utförda av personal med tekniska och arbetsmässiga kvalifikationer för aktuella anläggningar. Material i och metod för uppförande av byggnad Bjälklag kommer att utföras med Prefabricerad betong Bärande väggar kommer att utföras med prefabricerad betong platsgjuten betong (hisschakt, trapphus etc) Mellanväggar kommer att utföras med gipsskivor på regelstomme av stål fiberplattor på stomme av träreglar

10 6 EL- OCH TELESYSTEM 10 (134) El- och teleförsörjning Entreprenören skall beakta de krav och allmänna fordringar som finns i SS (IBL 96) beträffande anslutning av kundanläggning till nätägarens nät. Elleverans Elnätägare är FORTV som levererar kraft vid systemspänningen 230/400 V, 50 Hz via nyuppförd nätstation 210m (se sit.plan). Elleverantör: Leveranspunkt: Systemspänning: FORTV. Nätstation 210m 230/400 V, 50 Hz. Beräknade preliminära jordslutn.impedanser enligt följande: Transformatorstation 210m=2x800kVA (2 trafo)?? mohm (lev senare) Förimpedanser: Vid HC 01..?? mohm (lev senare) Elservis Serviskablar dras in till byggnad (hus) och ansluts till HC enligt handling för yttre el. Tätning av rörändar för serviskabel skall utföras av EE. Mätaranordning Intern mätning av elkraft skall ske vid varje leveranspunkt (hus). Teleservis Nätägare för det allmänna telenätet är FM. Serviskabel för allmänt telenät dras in och ansluts av FM/FMV entreprenör. System och funktioner EE skall svara för att specificerade föreskrifter om funktion och prestanda blir uppfyllda.

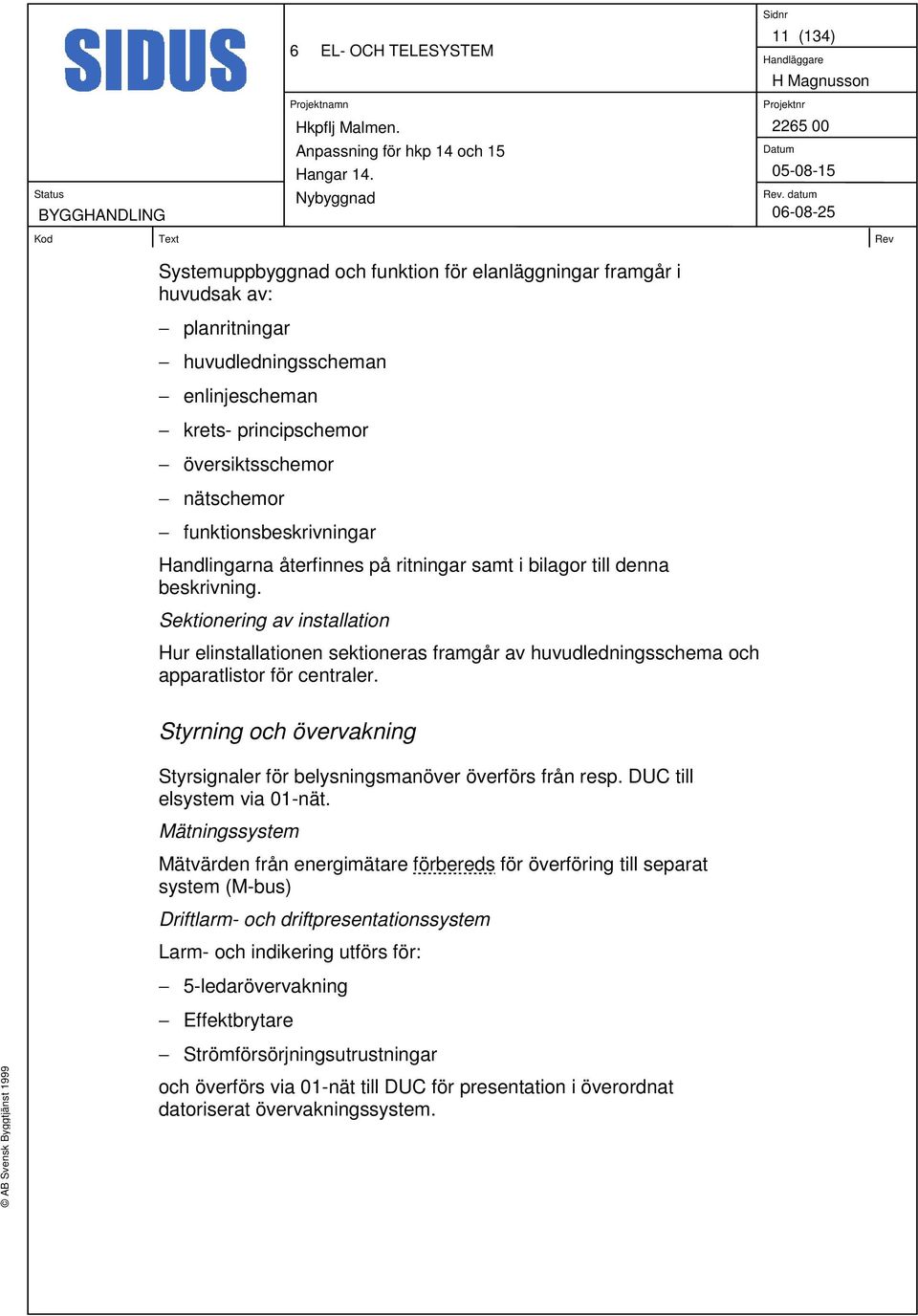

11 6 EL- OCH TELESYSTEM 11 (134) Systemuppbyggnad och funktion för elanläggningar framgår i huvudsak av: planritningar huvudledningsscheman enlinjescheman krets- principschemor översiktsschemor nätschemor funktionsbeskrivningar Handlingarna återfinnes på ritningar samt i bilagor till denna beskrivning. Sektionering av installation Hur elinstallationen sektioneras framgår av huvudledningsschema och apparatlistor för centraler. Styrning och övervakning Styrsignaler för belysningsmanöver överförs från resp. DUC till elsystem via 01-nät. Mätningssystem Mätvärden från energimätare förbereds för överföring till separat system (M-bus) Driftlarm- och driftpresentationssystem Larm- och indikering utförs för: 5-ledarövervakning Effektbrytare Strömförsörjningsutrustningar och överförs via 01-nät till DUC för presentation i överordnat datoriserat övervakningssystem.

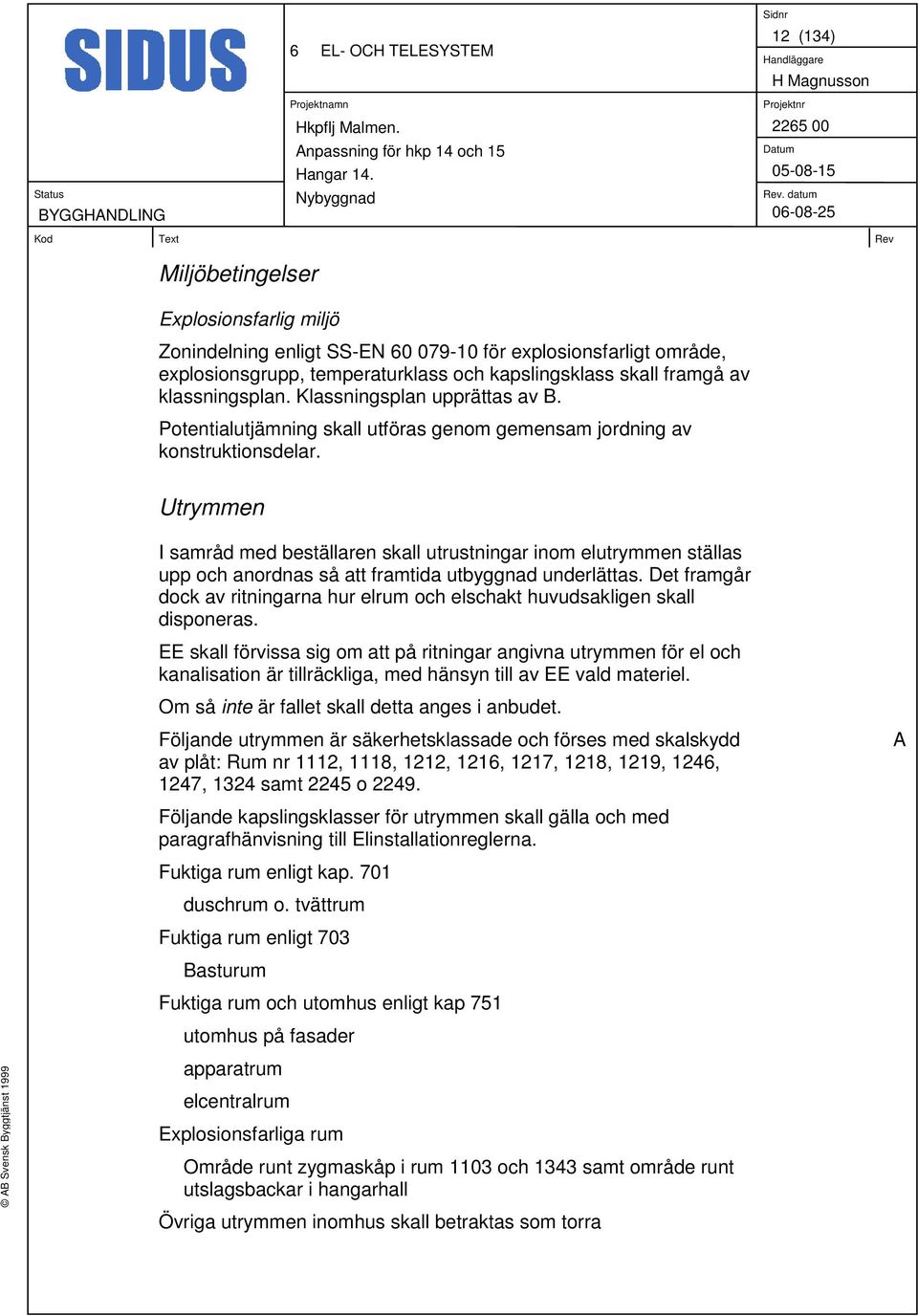

12 6 EL- OCH TELESYSTEM 12 (134) Miljöbetingelser Explosionsfarlig miljö Zonindelning enligt SS-EN för explosionsfarligt område, explosionsgrupp, temperaturklass och kapslingsklass skall framgå av klassningsplan. Klassningsplan upprättas av B. Potentialutjämning skall utföras genom gemensam jordning av konstruktionsdelar. Utrymmen I samråd med beställaren skall utrustningar inom elutrymmen ställas upp och anordnas så att framtida utbyggnad underlättas. Det framgår dock av ritningarna hur elrum och elschakt huvudsakligen skall disponeras. EE skall förvissa sig om att på ritningar angivna utrymmen för el och kanalisation är tillräckliga, med hänsyn till av EE vald materiel. Om så inte är fallet skall detta anges i anbudet. Följande utrymmen är säkerhetsklassade och förses med skalskydd av plåt: Rum nr 1112, 1118, 1212, 1216, 1217, 1218, 1219, 1246, 1247, 1324 samt 2245 o Följande kapslingsklasser för utrymmen skall gälla och med paragrafhänvisning till Elinstallationreglerna. Fuktiga rum enligt kap. 701 duschrum o. tvättrum Fuktiga rum enligt 703 Basturum Fuktiga rum och utomhus enligt kap 751 utomhus på fasader apparatrum elcentralrum Explosionsfarliga rum Område runt zygmaskåp i rum 1103 och 1343 samt område runt utslagsbackar i hangarhall Övriga utrymmen inomhus skall betraktas som torra A

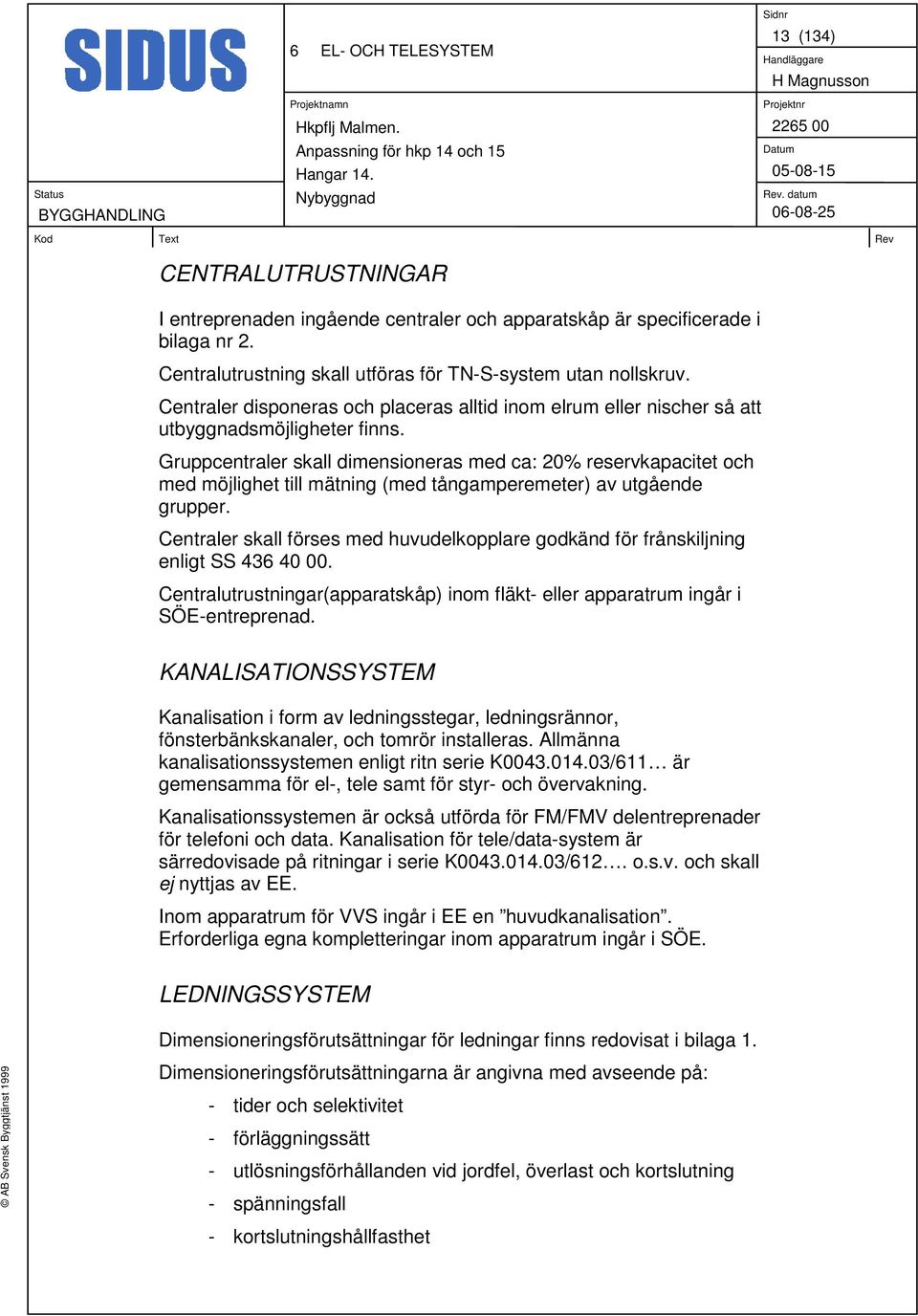

13 6 EL- OCH TELESYSTEM 13 (134) CENTRALUTRUSTNINGAR I entreprenaden ingående centraler och apparatskåp är specificerade i bilaga nr 2. Centralutrustning skall utföras för TN-S-system utan nollskruv. Centraler disponeras och placeras alltid inom elrum eller nischer så att utbyggnadsmöjligheter finns. Gruppcentraler skall dimensioneras med ca: 20% reservkapacitet och med möjlighet till mätning (med tångamperemeter) av utgående grupper. Centraler skall förses med huvudelkopplare godkänd för frånskiljning enligt SS Centralutrustningar(apparatskåp) inom fläkt- eller apparatrum ingår i SÖE-entreprenad. KANALISATIONSSYSTEM Kanalisation i form av ledningsstegar, ledningsrännor, fönsterbänkskanaler, och tomrör installeras. Allmänna kanalisationssystemen enligt ritn serie K /611 är gemensamma för el-, tele samt för styr- och övervakning. Kanalisationssystemen är också utförda för FM/FMV delentreprenader för telefoni och data. Kanalisation för tele/data-system är särredovisade på ritningar i serie K /612. o.s.v. och skall ej nyttjas av EE. Inom apparatrum för VVS ingår i EE en huvudkanalisation. Erforderliga egna kompletteringar inom apparatrum ingår i SÖE. LEDNINGSSYSTEM Dimensioneringsförutsättningar för ledningar finns redovisat i bilaga 1. Dimensioneringsförutsättningarna är angivna med avseende på: - tider och selektivitet - förläggningssätt - utlösningsförhållanden vid jordfel, överlast och kortslutning - spänningsfall - kortslutningshållfasthet

14 6 EL- OCH TELESYSTEM 14 (134) Dimensionering och säkring av ledningar med area större än 4 mm finns redovisat i ledningslistor i bilaga nr 1. Förutsättningar för ledningsförläggning: På stegar: På vägg och i tak: Ett lager utan avstånd mellan ledningarna Förläggning utan avstånd mellan ledningarna Där risk finnes för störningar genom kapacitiv eller induktiv påverkan förlägges ledningar med inbördes avstånd av min 50 mm. EE skall innan huvudledningar till apparatskåp för VVS- anläggning, kablar i system El för SÖ etc. förläggs, kontrollera ledningens dimension ledarantal, typ etc genom att inhämta slutliga effektuppgifter från resp. under- eller sidoentreprenör. Om anbudsgivare avser att offerera andra lösningar som innebär t ex en mer effektkrävande utrustning, ett ledningsnät vars förläggningssätt avviker från denna handling el. dyl. skall erforderlig omprojektering ingå i anbudet. Ledningsnät dimensioneras så att det innehåller min. 20 % reservkapacitet. Huvudledningssystem skall utföras som övervakat 5-ledarsystem. (TN-S) Ledningsnät Ledningsnätet skall utgöras, dels av infällda, dels av utanpåliggande ledningar. Ledningsstråk förlägges i huvudsak i kanalisationssystem. Ledningar, såsom huvud- och gruppledningar, skiljes från ledningar för styrning, övervakning och tele. Ledningstyper och dimensioner framgår av ritningar, ledningslistor och enlinjescheman (apparatlistor). I EE åtagande skall ingå komplett ledningsnät med kopplingsdosor, skarvningar o d för att erhålla erforderliga funktioner. Flerfunktionsnät för teletekniska säkerhetssystem, som ingår i annan entreprenad, skall utnyttjas för överföring (till flottiljvakt) av följande funktioner: Nödlarm typ RWC och vilrum Hisslarm.

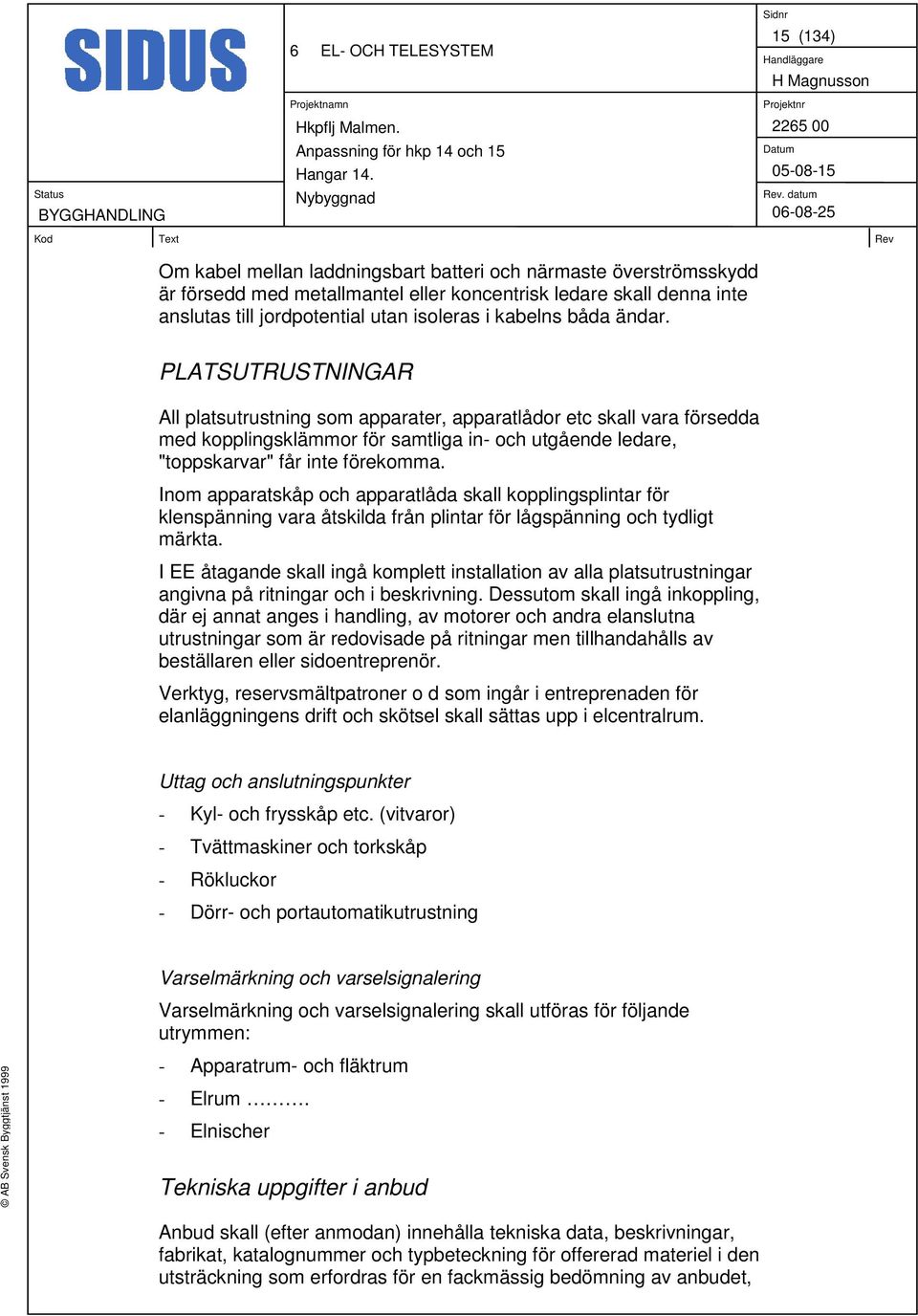

15 6 EL- OCH TELESYSTEM 15 (134) Om kabel mellan laddningsbart batteri och närmaste överströmsskydd är försedd med metallmantel eller koncentrisk ledare skall denna inte anslutas till jordpotential utan isoleras i kabelns båda ändar. PLATSUTRUSTNINGAR All platsutrustning som apparater, apparatlådor etc skall vara försedda med kopplingsklämmor för samtliga in- och utgående ledare, "toppskarvar" får inte förekomma. Inom apparatskåp och apparatlåda skall kopplingsplintar för klenspänning vara åtskilda från plintar för lågspänning och tydligt märkta. I EE åtagande skall ingå komplett installation av alla platsutrustningar angivna på ritningar och i beskrivning. Dessutom skall ingå inkoppling, där ej annat anges i handling, av motorer och andra elanslutna utrustningar som är redovisade på ritningar men tillhandahålls av beställaren eller sidoentreprenör. Verktyg, reservsmältpatroner o d som ingår i entreprenaden för elanläggningens drift och skötsel skall sättas upp i elcentralrum. Uttag och anslutningspunkter - Kyl- och frysskåp etc. (vitvaror) - Tvättmaskiner och torkskåp - Rökluckor - Dörr- och portautomatikutrustning Varselmärkning och varselsignalering Varselmärkning och varselsignalering skall utföras för följande utrymmen: - Apparatrum- och fläktrum - Elrum. - Elnischer Tekniska uppgifter i anbud Anbud skall (efter anmodan) innehålla tekniska data, beskrivningar, fabrikat, katalognummer och typbeteckning för offererad materiel i den utsträckning som erfordras för en fackmässig bedömning av anbudet,

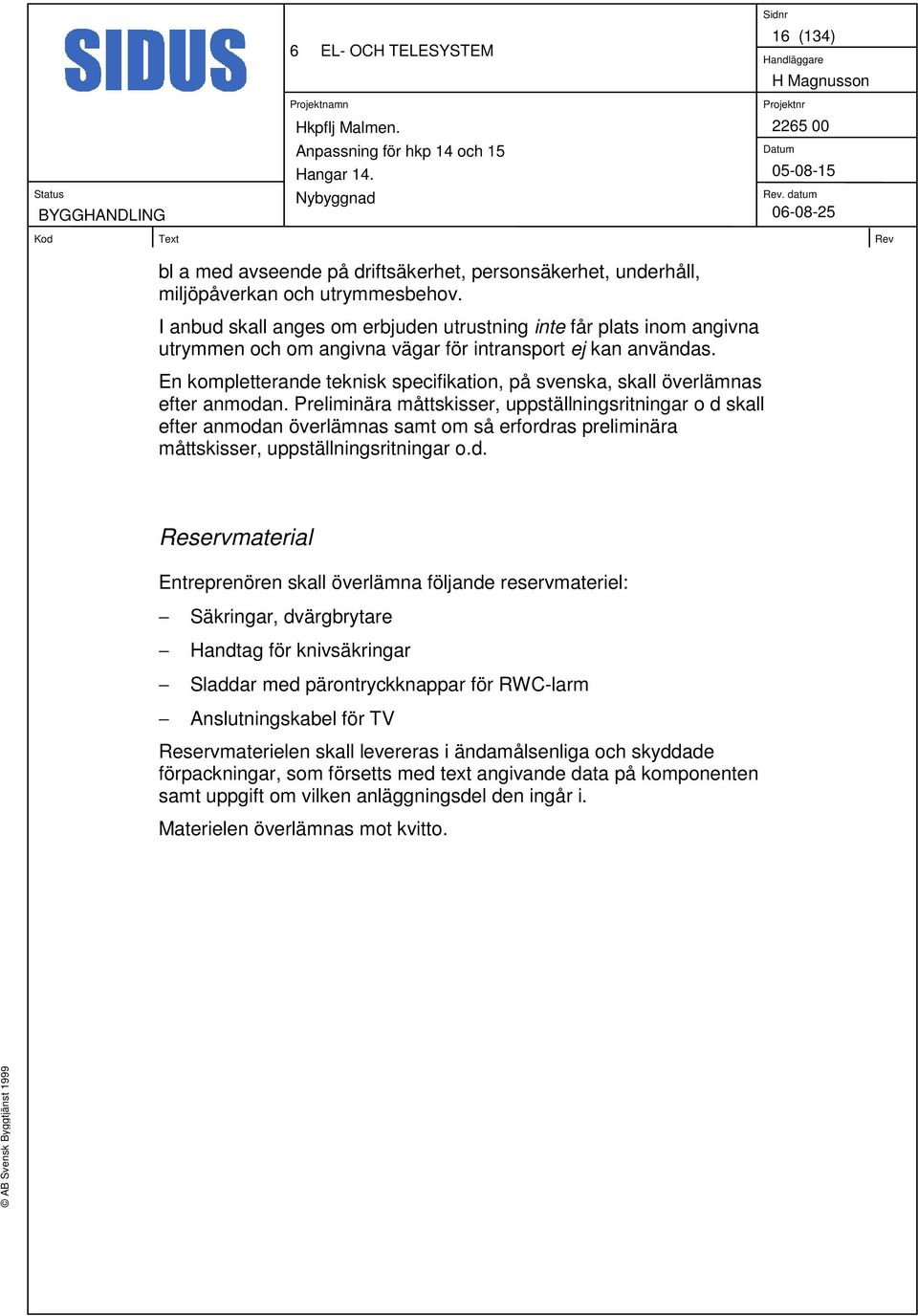

16 6 EL- OCH TELESYSTEM 16 (134) bl a med avseende på driftsäkerhet, personsäkerhet, underhåll, miljöpåverkan och utrymmesbehov. I anbud skall anges om erbjuden utrustning inte får plats inom angivna utrymmen och om angivna vägar för intransport ej kan användas. En kompletterande teknisk specifikation, på svenska, skall överlämnas efter anmodan. Preliminära måttskisser, uppställningsritningar o d skall efter anmodan överlämnas samt om så erfordras preliminära måttskisser, uppställningsritningar o.d. Reservmaterial Entreprenören skall överlämna följande reservmateriel: Säkringar, dvärgbrytare Handtag för knivsäkringar Sladdar med pärontryckknappar för RWC-larm Anslutningskabel för TV Reservmaterielen skall levereras i ändamålsenliga och skyddade förpackningar, som försetts med text angivande data på komponenten samt uppgift om vilken anläggningsdel den ingår i. Materielen överlämnas mot kvitto.

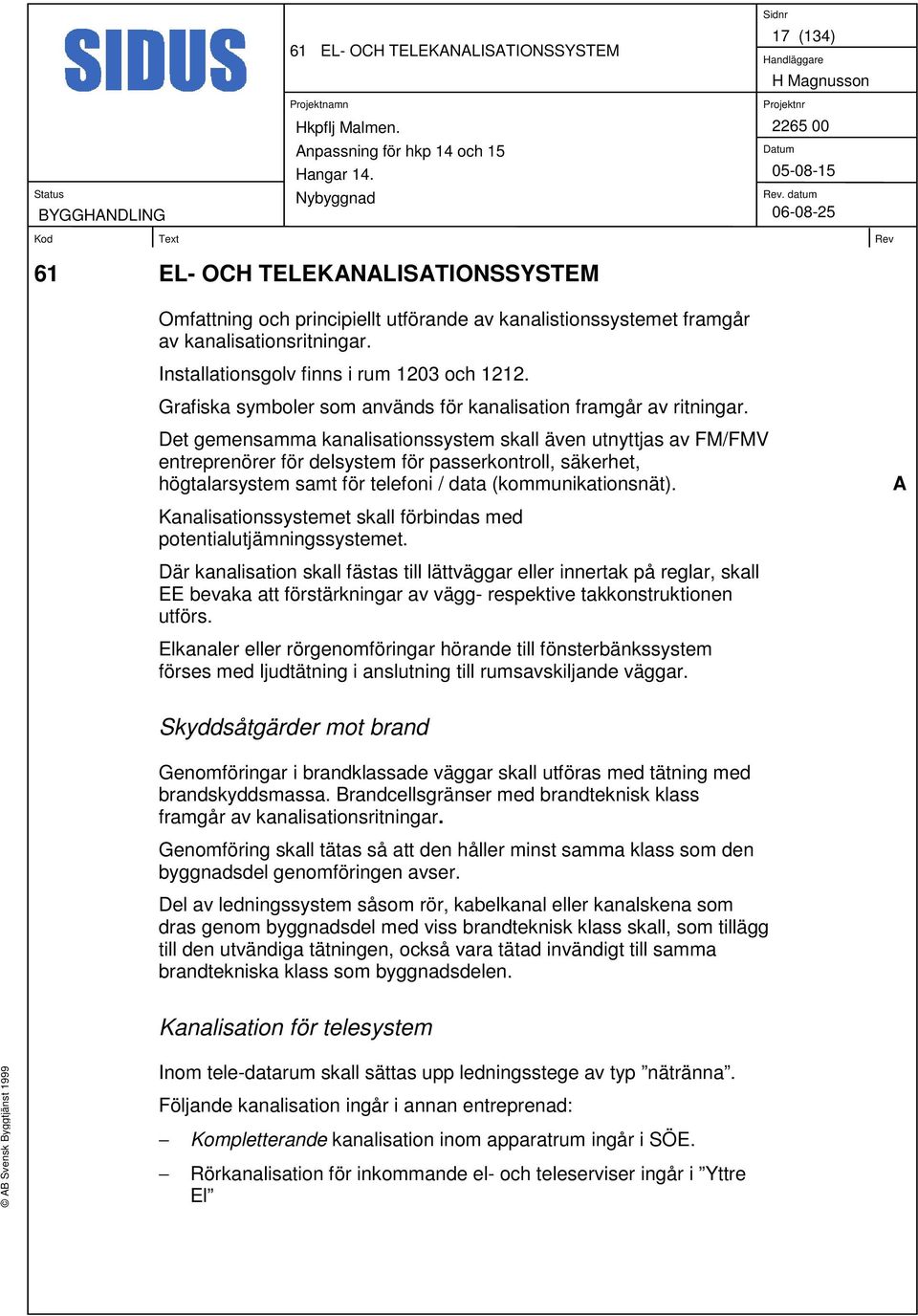

17 61 EL- OCH TELEKANALISATIONSSYSTEM 17 (134) 61 EL- OCH TELEKANALISATIONSSYSTEM Omfattning och principiellt utförande av kanalistionssystemet framgår av kanalisationsritningar. Installationsgolv finns i rum 1203 och Grafiska symboler som används för kanalisation framgår av ritningar. Det gemensamma kanalisationssystem skall även utnyttjas av FM/FMV entreprenörer för delsystem för passerkontroll, säkerhet, högtalarsystem samt för telefoni / data (kommunikationsnät). Kanalisationssystemet skall förbindas med potentialutjämningssystemet. Där kanalisation skall fästas till lättväggar eller innertak på reglar, skall EE bevaka att förstärkningar av vägg- respektive takkonstruktionen utförs. Elkanaler eller rörgenomföringar hörande till fönsterbänkssystem förses med ljudtätning i anslutning till rumsavskiljande väggar. A Skyddsåtgärder mot brand Genomföringar i brandklassade väggar skall utföras med tätning med brandskyddsmassa. Brandcellsgränser med brandteknisk klass framgår av kanalisationsritningar. Genomföring skall tätas så att den håller minst samma klass som den byggnadsdel genomföringen avser. Del av ledningssystem såsom rör, kabelkanal eller kanalskena som dras genom byggnadsdel med viss brandteknisk klass skall, som tillägg till den utvändiga tätningen, också vara tätad invändigt till samma brandtekniska klass som byggnadsdelen. Kanalisation för telesystem Inom tele-datarum skall sättas upp ledningsstege av typ nätränna. Följande kanalisation ingår i annan entreprenad: Kompletterande kanalisation inom apparatrum ingår i SÖE. Rörkanalisation för inkommande el- och teleserviser ingår i Yttre El

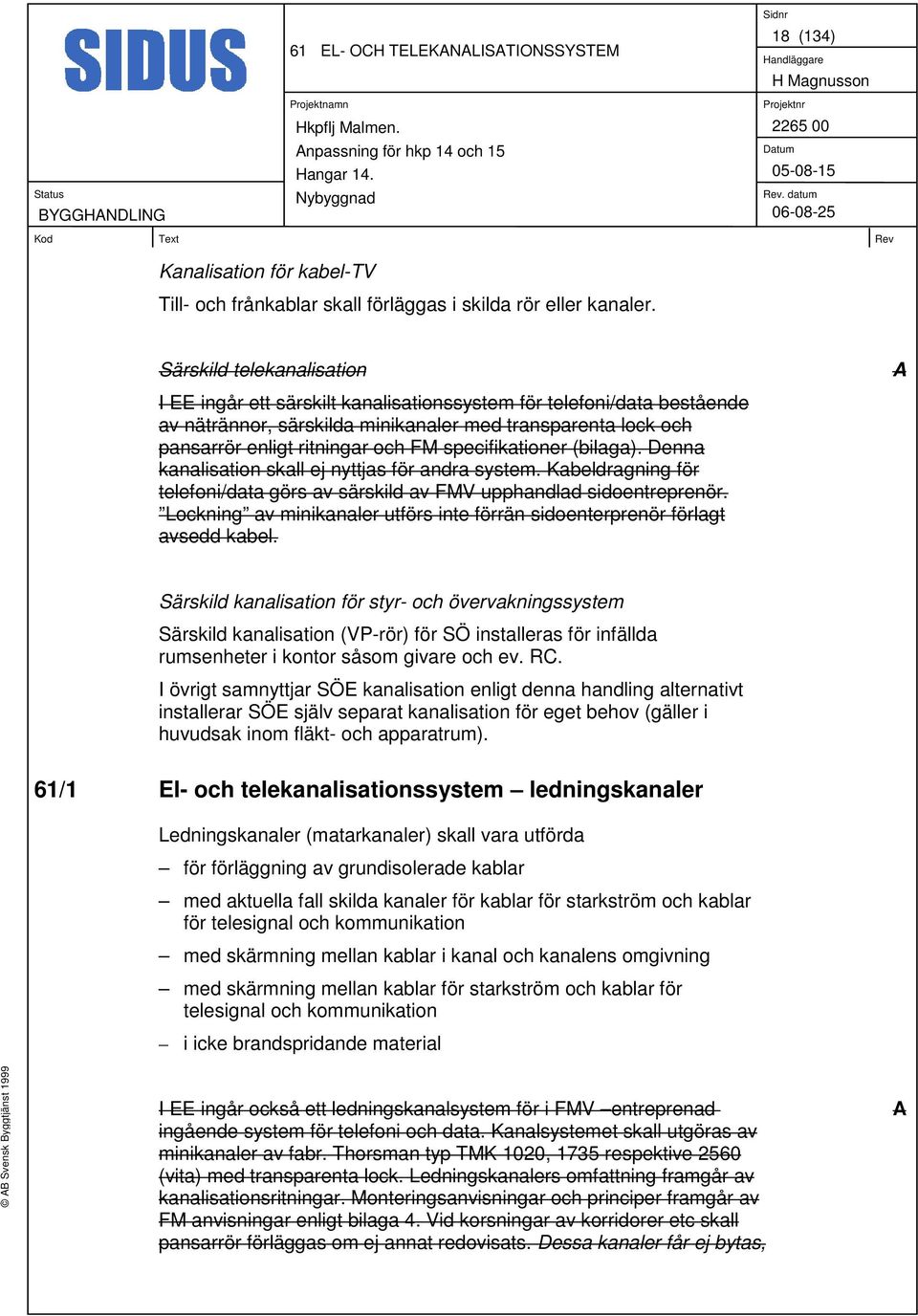

18 61 EL- OCH TELEKANALISATIONSSYSTEM 18 (134) Kanalisation för kabel-tv Till- och frånkablar skall förläggas i skilda rör eller kanaler. Särskild telekanalisation I EE ingår ett särskilt kanalisationssystem för telefoni/data bestående av nätrännor, särskilda minikanaler med transparenta lock och pansarrör enligt ritningar och FM specifikationer (bilaga). Denna kanalisation skall ej nyttjas för andra system. Kabeldragning för telefoni/data görs av särskild av FMV upphandlad sidoentreprenör. Lockning av minikanaler utförs inte förrän sidoenterprenör förlagt avsedd kabel. A Särskild kanalisation för styr- och övervakningssystem Särskild kanalisation (VP-rör) för SÖ installeras för infällda rumsenheter i kontor såsom givare och ev. RC. I övrigt samnyttjar SÖE kanalisation enligt denna handling alternativt installerar SÖE själv separat kanalisation för eget behov (gäller i huvudsak inom fläkt- och apparatrum). 61/1 El- och telekanalisationssystem ledningskanaler Ledningskanaler (matarkanaler) skall vara utförda för förläggning av grundisolerade kablar med aktuella fall skilda kanaler för kablar för starkström och kablar för telesignal och kommunikation med skärmning mellan kablar i kanal och kanalens omgivning med skärmning mellan kablar för starkström och kablar för telesignal och kommunikation i icke brandspridande material I EE ingår också ett ledningskanalsystem för i FMV entreprenad ingående system för telefoni och data. Kanalsystemet skall utgöras av minikanaler av fabr. Thorsman typ TMK 1020, 1735 respektive 2560 (vita) med transparenta lock. Ledningskanalers omfattning framgår av kanalisationsritningar. Monteringsanvisningar och principer framgår av FM anvisningar enligt bilaga 4. Vid korsningar av korridorer etc skall pansarrör förläggas om ej annat redovisats. Dessa kanaler får ej bytas, A

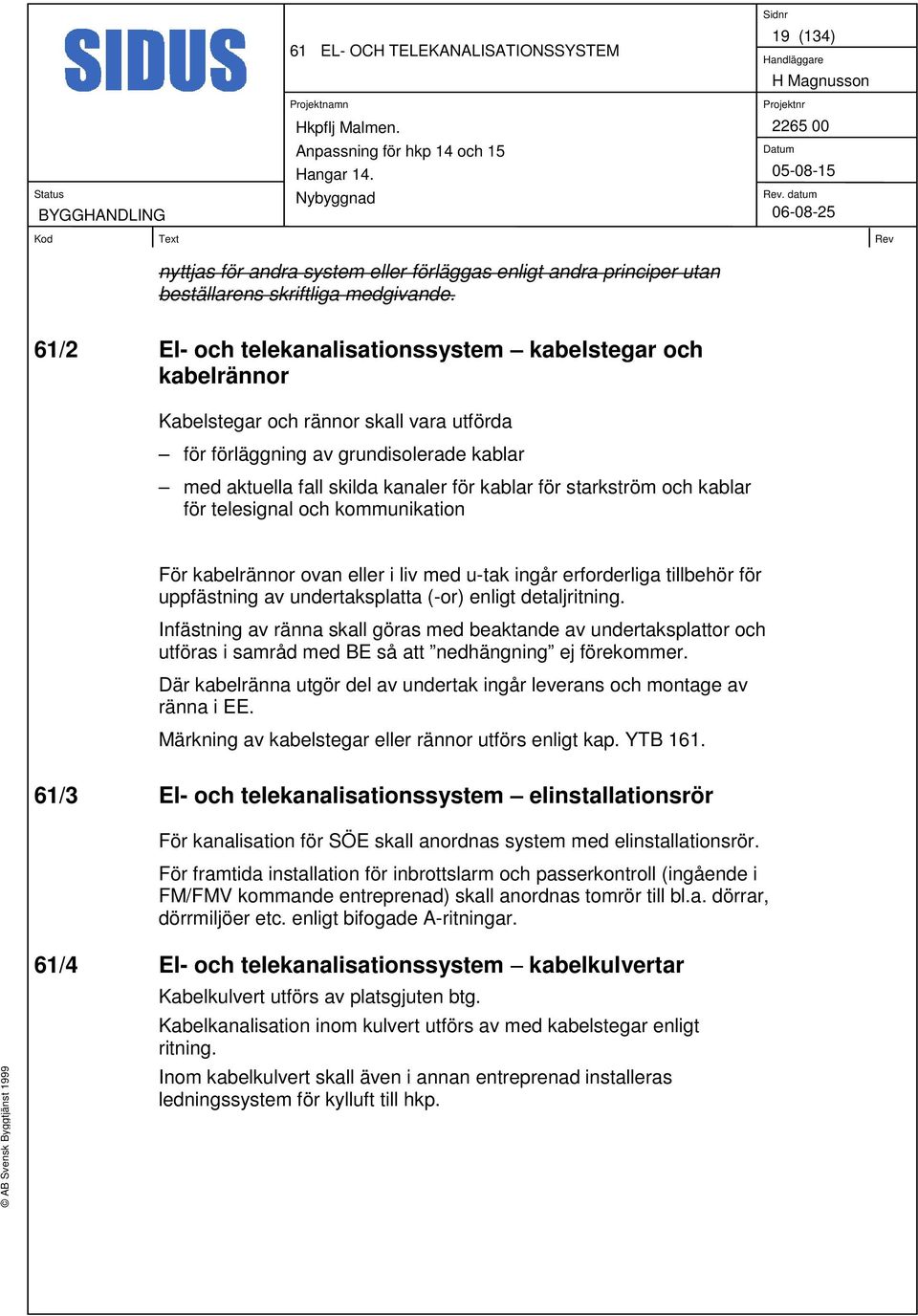

19 61 EL- OCH TELEKANALISATIONSSYSTEM 19 (134) nyttjas för andra system eller förläggas enligt andra principer utan beställarens skriftliga medgivande. 61/2 El- och telekanalisationssystem kabelstegar och kabelrännor Kabelstegar och rännor skall vara utförda för förläggning av grundisolerade kablar med aktuella fall skilda kanaler för kablar för starkström och kablar för telesignal och kommunikation För kabelrännor ovan eller i liv med u-tak ingår erforderliga tillbehör för uppfästning av undertaksplatta (-or) enligt detaljritning. Infästning av ränna skall göras med beaktande av undertaksplattor och utföras i samråd med BE så att nedhängning ej förekommer. Där kabelränna utgör del av undertak ingår leverans och montage av ränna i EE. Märkning av kabelstegar eller rännor utförs enligt kap. YTB /3 El- och telekanalisationssystem elinstallationsrör För kanalisation för SÖE skall anordnas system med elinstallationsrör. För framtida installation för inbrottslarm och passerkontroll (ingående i FM/FMV kommande entreprenad) skall anordnas tomrör till bl.a. dörrar, dörrmiljöer etc. enligt bifogade A-ritningar. 61/4 El- och telekanalisationssystem kabelkulvertar Kabelkulvert utförs av platsgjuten btg. Kabelkanalisation inom kulvert utförs av med kabelstegar enligt ritning. Inom kabelkulvert skall även i annan entreprenad installeras ledningssystem för kylluft till hkp.

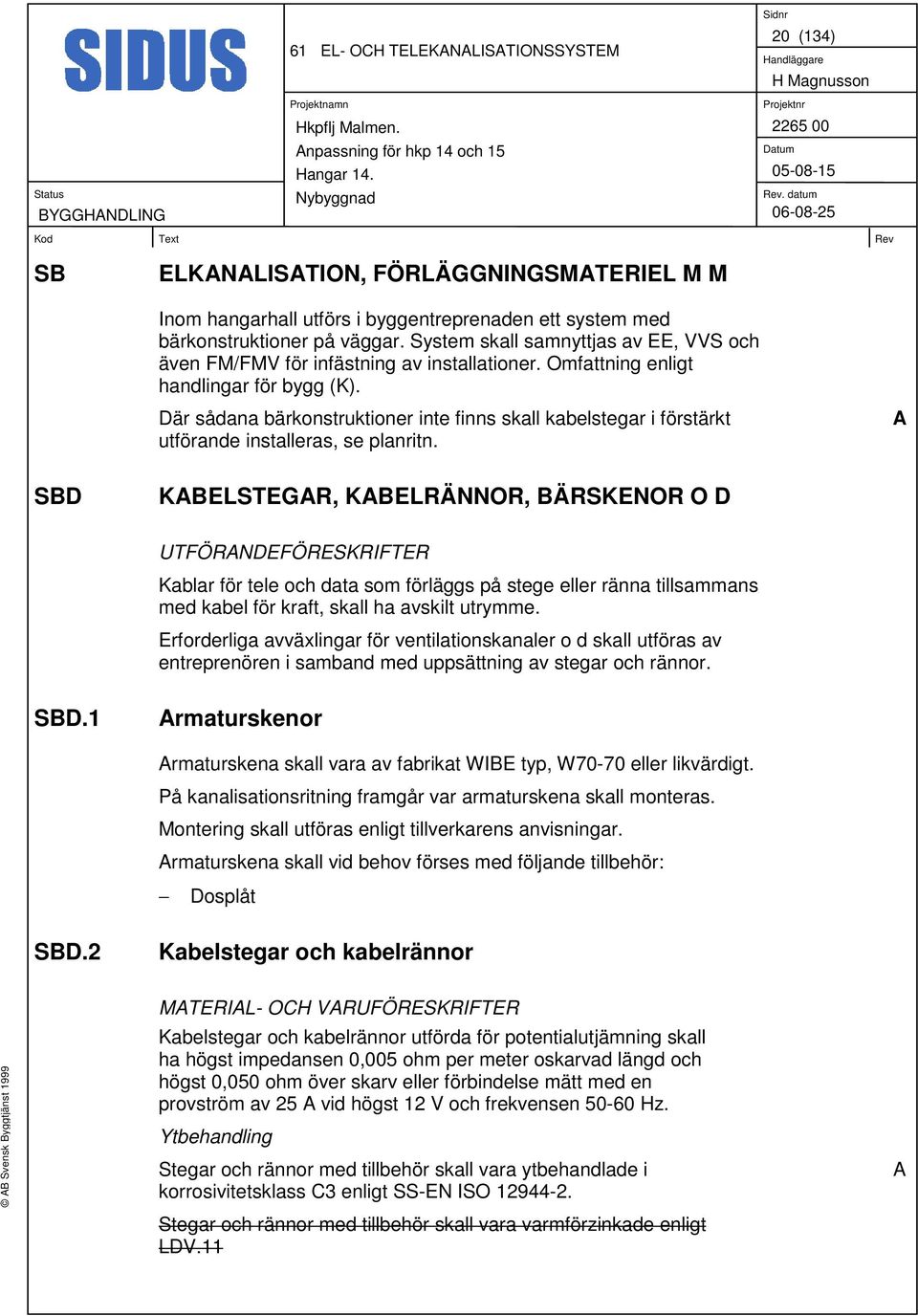

20 61 EL- OCH TELEKANALISATIONSSYSTEM 20 (134) SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M Inom hangarhall utförs i byggentreprenaden ett system med bärkonstruktioner på väggar. System skall samnyttjas av EE, VVS och även FM/FMV för infästning av installationer. Omfattning enligt handlingar för bygg (K). Där sådana bärkonstruktioner inte finns skall kabelstegar i förstärkt utförande installeras, se planritn. A SBD KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D UTFÖRANDEFÖRESKRIFTER Kablar för tele och data som förläggs på stege eller ränna tillsammans med kabel för kraft, skall ha avskilt utrymme. Erforderliga avväxlingar för ventilationskanaler o d skall utföras av entreprenören i samband med uppsättning av stegar och rännor. SBD.1 Armaturskenor Armaturskena skall vara av fabrikat WIBE typ, W70-70 eller likvärdigt. På kanalisationsritning framgår var armaturskena skall monteras. Montering skall utföras enligt tillverkarens anvisningar. Armaturskena skall vid behov förses med följande tillbehör: Dosplåt SBD.2 Kabelstegar och kabelrännor MATERIAL- OCH VARUFÖRESKRIFTER Kabelstegar och kabelrännor utförda för potentialutjämning skall ha högst impedansen 0,005 ohm per meter oskarvad längd och högst 0,050 ohm över skarv eller förbindelse mätt med en provström av 25 A vid högst 12 V och frekvensen Hz. Ytbehandling Stegar och rännor med tillbehör skall vara ytbehandlade i korrosivitetsklass C3 enligt SS-EN ISO Stegar och rännor med tillbehör skall vara varmförzinkade enligt LDV.11 A

21 61 EL- OCH TELEKANALISATIONSSYSTEM 21 (134) UTFÖRANDEFÖRESKRIFTER Kabelstege eller kabelränna som avslutas vid vägg skall ha elektriskt ledande förbindelse med stege eller ränna på andra sidan väggen för potentialutjämning (redovisas ej separat på ritning). Tillbehör skall vara fast monterade på stege eller ränna. Även najning och snäppning räknas som fast montering. Uppgifter att redovisa Följande uppgifter skall redovisas efter anmodan: Ytbehandling och den korrosivitetsklass enligt BSK 99 som ytbehandlingen motsvarar. SBD.21 Kabelstegar Stegars typ och dimension framgår av ritningar. Stegar skall vara försedda med följande tillbehör: Teleränna WIBE typ 36/50, 36/100 eller motsvarande Erforderliga avvinklingar, skarvstycken, avgreningsplåtar etc Fästplåtar för dosor, uttag och motsvarande. Stege skall vara fastsatt vid upphängningsanordning/konsol. SBD.211 Förstärkta tunga kabelstegar SBD.212 Kabelstege för teknisk försörjning och för allmän installation där ej särdkilda konsoler monteras i BE skall utföras som förstärkt tung kabelstege fabr WIBE typ KHZV inom följande utrymme: Hangarhallar Kabelstege skall vara dimensionerad för en utbredd last av minst 600 N per 1 m steglängd vid av 6 m avstånd mellan fästpunkterna. Byte av stegtyp får endast ske med beställarens skriftliga medgivande. Tunga kabelstegar Kabelstege fabrikat Wibe typ KHZ el. likvärdig med bredder och sträckning enligt ritningarnas angivelser. I EE skall dessutom ingå samtliga för ett komplett montage erforderliga: A

22 61 EL- OCH TELEKANALISATIONSSYSTEM 22 (134) tak- och väggkonsoler väggfästen armatur- och fästplåtar övriga fäst- och montagedetaljer Där ej annat anges skall kabelstege förses med telerännor (horisontellt) resp. avskiljningsplåt (vertikalt). Stege skall där ej annat anges avdelas med min 50 mm för allmän tele och brandlarm samt med min 100mm för kommunikationsnät. Bredd anpassas efter behov i aktuellt kabelstråk. Där stegar förläggs i flera nivåer..förses stegar med teleränna/avskiljning enligt detalj. Kablar i system för telefoni och data kommer att förläggas (av FMV sidoentr) i separat kanalisation bestående av nätrännor, TMK-kanaler och pansarrör enligt separata ritningar. A A A SBD.213 Lätta kabelstegar SBD.215 Nätkabelstegar SBD.22 SBD.5 Kabelstege skall utföras som nätkabelstege/nätränna enligt följande: I tele/datarum. Kanalisation för tele/data Nätkabelstege skall vara av WIBE typ WN 62 eller likvärdig med bredd enligt ritning och i elförzinkat utförande. Nätkabelstegar skall vara utförda för potentialutjämning. Nätkabelstege skall ha högst 5 mm nedhäng mellan fästpunkter. Nätkabelstegar monteras med takpendlar eller väggfästen anpassade efter respektive underlag (vägg, balk, pelare etc.). Nätränna förses vid avslut med ändskydd. Kabelrännor Skenor för installationskabel Skena skall vara av fabr. Wibe typ 40, typ W4 el. likvärdigt.

23 61 EL- OCH TELEKANALISATIONSSYSTEM 23 (134) Skena skall monteras enligt tillverkarens anvisningar. SBF LEDNINGSKANALSYSTEM Ledningskanaler skall ha ledande hölje för skärmningsändamål. Hölje skall vara utfört för anslutning till potentialutjämningsledare eller skyddsjordning. Ledningskanaler skall vara utförda för förläggning av grundisolerade kablar. SBF.2 Golvkanalsystem A I rum 1251 / VMT utförs ett golvkanalsystem med rör och brunnar enligt ritning. Brunnar i golvkanalsystem Brunnar av fabr. Thorsman typ UFB 700 el. likvärdig installeras. Brunnar skall utföras: med lock anpassat för plast eller linoleummatta ingjutningslåda anpassad för rörförläggning montageram trimram bestyckning med uttag enl ritning. SBF.3 Väggkanalsystem Väggkanalsystemet med antal och typ av uttags- och anslutningsenheter redovisas på ritningar. Väggkanalsystemet skall utföras i material av anodiserat aluminium (vitlackat) Fönsterbänkssystem (installationskanal) och uttagspaneler skall uppfylla kraven enligt SS Montering av system och förläggning av kablar skall utföras enligt tillverkarens anvisningar. Inom kontorsutrymmen och expeditioner skall kanalen vara av Thorsmans typ TAS+ -110/52 el. likvärdig.

24 61 EL- OCH TELEKANALISATIONSSYSTEM 24 (134) Kanaler inom rumsenhet monterade t.ex. mot mellanvägg monteras dikt vägg Kanaler inom samma rumsenhet skall vara i enhetligt utförande. Erforderliga vent. galler installeras. Konsol skall monteras med ett avstånd av högst 12 cm från vardera mellanvägg. Mellan dessa två yttre konsoler, inom rumsenhet, skall erforderligt antal konsoler monteras. Om utanpåliggande vattenledningsrör eller stigarkanal passerar vertikalt på yttervägg skall konsoler uppsättas på ömse sidor. Vid kapning av frontlock skall fabrikantens kapningsverktyg användas. Kanaler vid fasadvägg skall i förekommande fall monteras med avbrott för mellanväggar och pelare. Kanalände som ansluter till mellanvägg skall förses med utjämningsstycke som täcker springa mellan kanal och mellanvägg. Erforderlig ljudtätning i kanal eller rör vid mellanväggar skall utföras enligt fabrikantens anvisningar och ingå i EE. Samtiga detaljer, håltagningar mm för en komplett elkanal med dosor, avlastningsanordningar etc. för apparatutrustningar enligt installationsritningarna skall ingå i EE varvid dosor, uttag o dyl. skall vara anpassade till aktuellt fabrikat på kanal. Vägguttag (grupper av) skall monteras med min 300 mm CC-avstånd. Utöver dosor för redovisade uttag monteras 2 st tomdosor /arb.plats för eventuell teleuttag kommunikationsnät. Vertikal matarkanal skall i förekommande fall vara av fabr. Thorsman typ FED-16155AL-vit eller likvärdig. A SBG UTTAGSSTAVAR OCH UTTAGSBOXAR SBG.1 Uttagsstavar Uttagsstavar i rum 1122, 1308 utförs av fabr Thorsman typ POL-M4 med fyra uttagsboxar/stav. H=3000. Varje uttagsbox bestyckas med min 3+2 uttag för 230V och med 2st dubbla uttagsenheter RJ45/Kat 5e. Kablar avslutas med min 2,0 m fri längd och med flexibel skyddsslang.

25 61 EL- OCH TELEKANALISATIONSSYSTEM 25 (134) SBQ KANALISATION AV ELINSTALLATIONSRÖR E D Elinstallationsrör för kraft och belysning skall dimensioneras enligt SS UTFÖRANDEFÖRESKRIFTER Dragtråd i tomrör skall vara av typ FK 1,5 och färgmärkas med kulör som anges för elrörskanalisation enligt YTB.161. Rörlängder, rörtyper och antal böjar mellan dosor skall anpassas så att kablar lätt kan dras in och ut. Rörsträcka som är längre än cirka 15 m skall förses med hjälpdosa. Dolt förlagda elinstallationsrör skall lägesmarkeras där väggfast inredning som snickerier eller annan inredning skall monteras. Alla synliga tomrörsändar skall avslutas med propp, lock eller täckbricka. Alla utlopp i tak som inte förses med dosa skall avslutas med genomföringsmuff. Håltagning i eller kapning av stålreglar får ej ske så att konstruktioner försvagas. Rör inom fuktigt eller vått utrymme får endast användas som skydd mot mekanisk åverkan. Diffusionstät spärr får ej genombrytas utan kontrollantens medgivande. Metallslang skall vara S-märkt. Detta gäller såväl vid användning för ledningsförläggning (FK) som vid enbart mekaniskt skydd av ledning. Elinstallationsrör i el- och telesystem Följande förläggningssätt enligt tabell 52H i Elinstallationreglerna skall gälla: 1, 2, 3, 3A, 5 och 5A.. Elinstallationsrör i telesystem Rördimensioner anpassas till respektive kabel.

26 61 EL- OCH TELEKANALISATIONSSYSTEM 26 (134) Tätning av genomföring med elinstallationsrör i brandcellsskiljande byggnadsdel Förekomst av brandcellsskiljande byggnadsdelar samt brandteknisk klass för respektive del framgår av kanalisationsritningar. Elinstallationsrör i eller på vägg Elinstallationsrör som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. SBQ.1 Ytmonterade elinstallationsrör SBQ.11 Elinstallationsrör på väggyta eller takyta SBQ.13 Elinstallationsrör i schakt SBQ.2 Infällda elinstallationsrör Flexibla elinstallationsrör får inte användas i konstruktioner med bjälkar eller reglar. Infällt förlagda elinstallationsrör skall lägesmarkeras där väggfast inredning såsom snickerier eller hatthyllor skall sättas upp. Rörutlopp i tak som inte har dosa skall avslutas med genomföringsmuff. Synliga tomrörsändar skall avslutas med propp, lock eller täckbricka.

27 61 EL- OCH TELEKANALISATIONSSYSTEM 27 (134) SBQ.21 Ingjutna, inmurade eller inputsade elinstallationsrör SBQ.22 Elinstallationsrör i konstruktion med reglar eller bjälkar SBQ.221 Elinstallationsrör i regelkonstruktion SBQ.3 Elinstallationsrör i ledningskanalsystem SBQ.33 Elinstallationsrör i fönsterbänkssystem SBQ.4 Elinstallationsrör på kabelstege, kabelränna e d

28 63 ELKRAFTSYSTEM 28 (134) 63 ELKRAFTSYSTEM Anläggningens huvudsakliga omfattning framgår av huvudledningsschema, centraluppbyggnads- och planritningar. Styrning och övervakning För att göra spänningslöst i hangarhallar i samband med att lättskumsystem (släckanläggning) aktiveras installeras ett system för bortbrytning av elkraft. När brandlarm i aktuell hangarhall aktiveras ges via brandlarmsystemet / klenspänningsnätet en funktion till resp. central och kontaktor aktiveras och spänningen inom hangarhallen bryts (undantag ledljus och kraft till hangarportar). För aktivering av reservkraft vid nätavbrott (reservkraftsaggregat placerat i nätstation 201m) installeras nätövervakning i HC1. Funktionen kopplas från H14 via klenspänningsnät till station 210m. 63.BC Lågspänningsnät 63.BCB Lågspänningsnät för växelström, högst V 63.BCB/1 Lågspänningsnät för växelström kabelnät i mark eller hus Där risk finns för störningar genom kapacitiv och induktiv påverkan får ledningar inte förläggas parallellt med mindre inbördes avstånd än 50 mm. Strömbelastade ledningar såsom huvud- och gruppledningar skall skiljas från ledningar för styrning, övervakning, tele och data där fler ledningar förläggs parallellt. Ledningsnäten skall utföras som TN-S-system. TN-S-systemet skall förses med under SEG.41 föreskriven utrustning för övervakning och möjlighet till felsökning. I ledningslista för dimensionering och säkring, bilaga 2, har dimensionsförutsättningarna angetts för kablar med ledarareor > 4 mm².

29 63 ELKRAFTSYSTEM 29 (134) Spänningsfall i abonnentanläggning Se SS punkt 525. Skyddsåtgärder mot brand Särskilda skyddsåtgärder mot brand skall utföras för följande kabelförband och kabelstråk: Huvudledningar till hissar. Matningar till apparatskåp för portautomatik Gruppledningar till skumsläckningsaggregat (fläktar) Skyddsåtgärdernas omfattning och utförande framgår av ritningar. Huvudledning för hiss Vid separat huvudledning för hiss skall hissentreprenören (sidoentreprenör) leverera och montera huvudelkopplare och överströmsskydd. Huvudledning skall inkopplas till huvudströmställare för hiss. Kablar och ledare i hjälpströmkretsar Arean skall vara minst 1,5 mm² för spänningskretsar och minst 2,5 mm² för strömkretsar. Skydd eller anordning för buntning av ledningar skall medge komplettering i begränsad omfattning med ytterligare ledningar. Hjälpströmkretsar utanför fack, skåp och centraler skall utföras med ledningar av typ EBB-AL eller likvärdig. Ledning i hjälpströmkrets skall vara minst fåtrådig eller om den går till dörr eller annan rörlig del minst mångtrådig. S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM Apparater med elektronikkretsar skall uppfylla provningskraven för elmiljöklass ML 3 enligt SS Plastmaterial som ingår i apparater och materiel skall vara halogenfritt.

30 63 ELKRAFTSYSTEM 30 (134) Vid uppåtriktat tätningsdon skall utrymmet mellan kabel och tätningsdons hylsskruv fyllas med tätningsmassa. Tätningsmassan får inte menligt påverka isolermaterialet. SBE DOSOR Utöver på ritningarna angivna dosor skall ingå övriga erforderliga dosor för lednings- och rörförläggning samt apparatdosor för infällda strömställare och uttag. MATERIAL- OCH VARUFÖRESKRIFTER Dosa avsedd för montage i gipsvägg eller annan skivklädd reglerkonstruktion skall ha rörstosen förskjuten mot dosans botten. UTFÖRANDEFÖRESKRIFTER Kopplingsdosa på vägg skall monteras med centrum 200 mm från tak (undertak). Dosor får inte placeras i yttervägg. Utanpåliggande dosa och täcklock skall ha vit kulör. Dosor i brandavskiljande vägg Brandavskiljande väggar samt brandteknisk klass framgår bl.a. av kanalisationsritningar eller särskild brandskyddsdokumentation. Vid montering av infällda apparat eller kopplingsdosor i brandavskiljande vägg skall utrymmet runt dosorna fyllas med mineralull eller stenull enligt tillverkares anvisningar. I vertikalled skall det utfyllda utrymmet vara minst 300 mm. Mineralullsfyllning utförs av EE.

31 63 ELKRAFTSYSTEM 31 (134) SBE.1 Anslutningsdosor Anslutningsdosa skall vara försedd med kopplingsplint och dragavlastning. SBE.2 Apparatdosor SBE.21 I vägg med fogplattor skall (med hänsyn till plattornas fogar) apparatdosa placeras mitt i plattan. Samråd med sidoentreprenör. Runda apparatdosor Dosa skall vara av typ enligt SS

32 63 ELKRAFTSYSTEM 32 (134) SBE.22 Fyrkantiga apparatdosor Dosa skall vara av typ enligt SEN Dosa skall vara 2-facktyp. SBE.3 Kopplingsdosor för kablar i elkraftsystem Kopplingsdosa skall vara försedd med kopplingsplint. SBE.31 Infällda kopplingsdosor, armaturdosor e d för installationskabel SBE.311 Infällda kopplingsdosor Infälld kopplingsdosa får inte uppsättas i fasadtegelvägg eller dekorerad vägg. Doslock skall sättas upp efter målning och tapetsering Doslock skall vara utfört för skruvfastsättning Dosor gemensamma för system för kraft och tele skall förses med avskiljning. SBE.32 Utanpåliggande kopplingsdosor för installationskabel SBE.321 Kapslade kopplingsdosor Dosa skall ha min 1 st införingshål i reserv. Koppling i dosa skall utföras på kopplingsplint. Dosa placerad i anslutning till kabelstege, kabelränna eller armaturskena, skall monteras på montageplåt enligt SBD. SBH Dosa placerad ovan undertak avsedd för anslutning av armatur skall vara försedd med dragavlastning. APPARATLÅDOR, KOPPLINGSBOXAR M M Kopplingsboxar och apparatlådor skall ha kopplingsplintar enligt SDC.

33 63 ELKRAFTSYSTEM 33 (134) SBH.1 Apparatlådor Kopplings- och apparatlåda skall ha minst 25% utrymme i reserv. Apparatlåda med enheter för belysningsmanöver sammanbyggs med gruppcentral. Apparater monteras på DIN-skena. SBH.2 Kopplingsboxar Kopplingsboxar skall förses med kopplingsplintar typ SAK. SBH.3 Monteringsramar SBJ KABELGENOMFÖRINGAR Skyddsrör skall utföras med dränering. Kabelgenomföring skall vara typgodkänd. Kabelgenomföring skall vara utförd i brandklass motsvarande väggens brandklass. SBJ.1 Kabelgenomföringar i vägg eller bjälklag Kabelgenomföringar i vägg och bjälklag Kabelgenomföring i ljudisolerande vägg skall utföras med särskilda rör som tätas mot omgivande väggmaterial med fogmassa. Utrymmet runt kablar skall tätas med fogmassa. SBJ.11 Vattentäta kabelgenomföringar i vägg eller bjälklag SBJ.111 Kabelgenomföringar i tätskikt i våtutrymme SBJ.112 Kabelgenomföring i tätskikt skall tätas med plastiskt tätningsmedel. Kabelgenomföringar i yttervägg eller yttertak Kabelgenomföring i yttervägg och yttertak skall tätas av EE.

34 63 ELKRAFTSYSTEM 34 (134) Kabelgenomföringar i yttervägg Rörändar och rörstosar i dosor skall tätas av EE. Kabelgenomföringar i yttertak Håltagning eller ursparning utförs av BE. Kabelgenomföring till på tak placerade utrustningar skall anordnas tillsammans med genomföring av ventilationskanal eller annan medialedning. SBJ.15 Brandavskiljande kabelgenomföringar i vägg eller bjälklag Kabelgenomföringar i brandcellsskiljande byggnadsdel Kabelgenomföringar av typ knipare anordnas för FMVtele/dataentreprenader enligt sidoentreprenad. Omfattning enligt ritning. Tätning av genomföring i brandcellsskiljande byggnadsdel Håltagning för genomföring av enskilda kablar utförs av EE. Brandteknisk klass och brandcellsgränser finns redovisade på kanalisationsritningar. SBJ.18 Diverse kabelgenomföringar i vägg eller bjälklag SBJ.181 Kabelgenomföringar i grundmur I samråd med BE utförs tärning av alla rörgenomföringar efter utförd ledningsdragning. EE anmäler till GE när all kabeldragning är slutförd. SBJ.182 SBK Kabelgenomföringar i rörelsefog STATIV Delar av stål skall vara metalliserade eller industriellt målade så att ytbehandlingen motstår påfrestningar i angiven korrostivitetsklass C3 enligt BSK 99. I fuktiga och våta utrymmen samt utomhus skall de vara varmförzinkade enligt LDV.11.

35 63 ELKRAFTSYSTEM 35 (134) SBK.1 Stativ för elutrustning För elcentraler monterade på distans ingår stativ i erforderlig omfattning. SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M SBL.1 Fästdon för apparater, el- och telekablar, ledare m m i hus SBL.11 Fästdon för apparater SBL.12 Fästdon för el- och telekablar, elinstallationsrör o d SBL.121 Bandklammer, balkklammer, buntband e d SBL.1211 Bandklammer SBL.1212 Balkklammer SBL.1213 Buntband SBL.122 Bärbyglar SBL.123 SBN Kabelhållare KABELSKYDD OCH KABELMARKERINGAR SBN.1 Kabelskydd

36 63 ELKRAFTSYSTEM 36 (134) SBN.12 Kabelskydd i förstärkt utförande SC EL- OCH TELEKABLAR M M Förläggning av el- och telekablar Följande förläggningssätt enligt tabell 52 i Elinstallationreglerna skall gälla: 2, 3A, 5A, 11, 11A, 13, 15, 16, 25, 31. Kablar i eller på vägg Kablar som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. Skyddsåtgärder mot kabelbrand Brandklassade kablar, lägst klass EI 30, installeras för: matningar till motordrivna hangarskjutportar gruppledningar till skumsläckningsaggregat Ljudisolering vid kabelgenomföringar Genomföringar i ljudisolerande byggnadsdelar skall ljudtätas. Material- och varuföreskrifter SCB Fast förlagda ledningar skall vara brännbarhetsklassade i lägst F2 enligt SS där inte särskilda krav på brandhärdighet föreskrivs. KRAFTKABLAR Kabelbeteckning, ledarantal och area framgår av planritning respektive apparatlista/centralredovisning.

37 63 ELKRAFTSYSTEM 37 (134) SCB.1 Ytmonterade kablar Strömbelastade kablar skall förläggas i ett lager. SCB.11 Kablar på väggyta eller takyta Kabel skall fästas med klammeravstånd högst 250 mm för kabel med kabelarea <2,5 mm², 350 mm för kabel med ledararea 4-10 mm² och 500 mm för kabel med ledararea mm². SCB.12 Kablar på golvyta Kablar i installationsgolv Kablar i installationsgolv förläggs i stråk och klamras mot golv. SCB.4 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Plastmantlad oarmerad kabel skall vid förläggning på kantställd stege skyddas med mellanlägg mellan kabel och fästanordning. SCB.45 Kablar på bärskena Avstånd mellan bärskenor skall vara högst 500 mm. SCC INSTALLATIONSKABLAR Kabelbeteckning, ledarantal och area framgår av planritning respektive apparatlista. SCC.1 SCC.11 Ytmonterade kablar Strömbelastade kablar skall förläggas i ett lager. Kablar på väggyta eller takyta Kabel skall fästas med klammeravstånd högst 250 mm för kabel med ledararea <2,5 mm², 350 mm för kabel med ledararea 4-10 mm² och 500 mm för kabel med ledararea mm².

38 63 ELKRAFTSYSTEM 38 (134) Under gemensam klammer får förläggas högst 4 st kablar. Kabel genom undertak av plåtkassett skall förses med skydd typ av genomföringsmuff eller kabelförskruvning. SCC.21 Ingjutna, inmurade eller inputsade kablar Kabel får inte gjutas in i betongkonstruktion. SCC.212 Inmurade eller inputsade kablar Kabel får inte spåras in i bärande lättbetongväggar. SCC.221 Kablar i regelkonstruktion Spikskydd i träregel skall utföras vid förläggning i ursparningar och håltagning på mindre avstånd än 25 mm från regelkant. Dragavlastning skall utföras som låser kabeln i dosor. SCC.33 Kablar i fönsterbänkssystem Matande kabel, till första uttag eller apparat skall vara av typ EBB-AL, därefter förläggs kabel typ EBB inom kanal. Vid genomföring i rumsavskiljande vägg skall utrymmet runt elledningar och kablar tätas. SCC.4 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. SCC.45 Kabel för styrning, övervakning och tele som förläggs på samma kabelstege eller kabelränna som kablar i andra system skall förläggas i särskild ränna Plastmantlad oarmerad kabel skall vid förläggning på kanställd stege skyddas med mellanlägg mellan kabel och fästanordning. Kablar på bärskena Avstånd mellan bärskenor skall vara högst 500 mm.

39 63 ELKRAFTSYSTEM 39 (134) SCC.6 Kablar i elinstallationsrör Matande gruppledningar till fönsterbänkskanaler eller till infälld installation i nya väggar skall förläggas i elinstallationsrör enligt kanalisations- eller kraft- och belysningsritning. SCD ANSLUTNINGSKABLAR FÖR ELKRAFT Anslutningskabel för utrustning skall vara av typ POLFLEX Drakaflex eller likvärdig och: oljebeständig halogenfri A SD SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM SDB ELEKTRISKA FÖRBINDNINGAR OCH SKARVAR SDB.1 Elektriska förbindningar SDB.2 Skarvar SDB.22 Skarvar på kabel i elkraftsystem SDB.221 Skarvar på kraftkabel SDB.222 SDC.4 SDC.41 Skarvar på installationskabel Kabelanslutningsdon, provningsklämmor m m Anslutningsdon i elkraftsystem

40 63 ELKRAFTSYSTEM 40 (134) SDC.411 Kabelskor SDC.413 Samlingsplintar och samlingsskenor SDC.415 Stickproppar, skarvuttag o d i elkraftsystem SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM SEB.1 Reläer Elektriska reläer i krafttekniska anläggningar skall uppfylla kraven enligt standarder i serien SS-EN och serien SS-IEC Reläernas data framgår i huvudsak av enlinjeschemor/apparatlistor i bilaga 2. SEB.11 Hjälpreläer Relä skall vara försett med 2 st växlande kontakter med märkström och märkspänning enligt apparatlista. SEB.13 Tidreläer Tidrelä skall vara försett med optisk tillslagsindikering. SEC SEC.2 SÄKRINGAR OCH DVÄRGBRYTARE Säkringar för högst 1 kv Säkring över 50 A skall utgöras av knivsäkring. Som reserv skall utöver i resp. ställverk eller central insatta smältpatroner ytterligare 10% levereras, dock minst tre av varje storlek. Säkringar placeras i förvaringsskåp enligt SKY.7.

41 63 ELKRAFTSYSTEM 41 (134) Säkringar skall uppfylla kraven enligt SS-EN , SS-EN , SS-EN och SS-EN SEC.21 Knivsäkringar Knivsäkring skall vara utförd för 690 V. Knivsäkringsinsatser skall vara fullständigt beröringsskyddade. Knivsäkringar skall vara av sådant fabrikat att de kan godkännas av tillverkare för ställverk, centraler mm. SEC.22 Proppsäkringar Proppsäkringar för allmänbruk skall uppfylla fordringarna i SS SEC.3 Dvärgbrytare Dvärgbrytare skall vara utförd för märkström enligt respektive apparatlista utlösningskarakteristik C Dvärgbrytare för trefasgrupper skall vara trepoliga. SED JORDFELSBRYTARE SED.1 Strömkännande jordfelsbrytare SEE ÖVERSPÄNNINGSAVLEDARE O D SEE.1 Ventilavledare Ventilavledare skall vara för systemspänning 400V. Ventilavledare skall märkas med märkspänning (släckspänning). Ventilavledares skall vara utförd för nominell avledningsström (avledningsklass) 25 ka. Ventilavledare monteras för huvudcentraler.

42 63 ELKRAFTSYSTEM 42 (134) SEE.12 Ventilavledare för högst 1 kv Ventilavledare skall skydda mot utifrån kommande överspänningar. Ventilavledare skall vara av klass 1, och utförd med fönster för indikering av utlöst skydd. Elrond typ ED eller likvärdig. Försäkring installeras där så erfordras. SEE.2 Överspänningsavledare av varistortyp Överspänningsavledare i uttagscentraler inom hangarhallar skall vara av fabr. Elrond typ ED210 / ED410 eller likvärdig. Överspänningsavledare för uttag 230 i tak i hangarhallar skall vara av samma typ som för uttagscentraler och monteras i särskilda kapslingar och inkopplas direkt före aktuellt uttag. Överspänningsavledare ansluts till potentialutjämningssystem. SEF MÄTINSTRUMENT OCH MÄTARE FÖR ELEKTRISKA STORHETER SEF.1 Mätinstrument för elektriska storheter SEF.10 Mätinstrument för flera elektriska storheter I respektive HC installeras kombiinstrument för spänning, ström, kw, kvar, Hz, effektfaktor och för övertoner. Fabrikat Megacon, typ EMA 96H eller likvärdigt. SEF.2 Elmätare Elmätare skall vara utförd för mätning över strömtransformator Elmätare skall vara utförd för mätning enligt trewattmetermetoden och i noggrannhetsklass 2. Elmätare skall uppfylla fordringarna på spänning och effektförbrukning enligt SS-EN Tvåtråds pulsgivare för elektromekaniska eller elektroniska växelströmsmätare skall uppfylla fordringarna enligt SS-EN

43 63 ELKRAFTSYSTEM 43 (134) Mätare ABB CEWE typ Delta Meter installeras. Pulsutgång kopplas till spridningsplint för framtida överföring och fjärravläsning. Mätare skall vara förberedd för överföring av mätdata via MBUS-com. SEG LARM- OCH ÖVERVAKNINGSAPPARATER I EL- ELLER TELESYSTEM Signallampor och lysdioder skall ha kulörer enligt vad som anges i SS-EN SEG.23 Felsignalcentraler SEG.3 Signaldon i el- eller telesystem SEG.31 Akustiska signaldon SEG.32 Optiska signaldon För indikering av fyllda cisterner för spillolja resp. spillfotogen installeras vid resp. tappställe signaldon typ E med röd lins. Vid resp. enhet monteras märkskylt: CISTERN FULL, TÖMNING FÖRBJUDEN. Exakt utformning av text i samråd med brukaren. A Funktion Potentialfri kontakt i centralenhet för cisternlarm aktiverar signaldon via relä i berörd central. Samtidigt skickas larm till datorundercentral (DUC) i SÖ-systemet. SEG.33 Kombinerade optiska och akustiska signaldon SEG.4 SEG.41 Apparater för övervakning av TN-S-system och IT-system Övervakningsapparater i TN-S-system Övervakningsapparat skall vara indikerande.
