1 VHC KRAFTFÖRSÖRJNING SYSTEMVALSUTREDNING Elkonsult SYSTEMHANDLING Stockholm, Företag: Rejlers Ingenjörer AB Adress: Box Postnr och ort: STOCKHOLM Tel: Fax: Upprättad av: Rolf Hjortholt (ev Granskad av) Björn Dahlin N:\akademiskahus\ (SLU)\22 Beskrivningar\VHC kraftförsörning_ doc SID 1(5)

$Granskad av) Björn Dahlin N:\akademiskahus\122473 (SLU)\22 Beskrivningar\VHC$

2 Industrigatan 2A Tfn 08/ Box 49061, STOCKHOLM Akademiska Hus i Uppsala VHC Kraftförsörjning Uppdrag Dat Rev: Ritning nr Text Systemvalsutredning Sida 2(5 ) Kraftförsörjninng övergripande system för VHC Bakgrund Tidigare förslag på placering av Nätstation på östra sidan resp västra sidan mellan stall 2 och 3 ej var tillfylles. På västra sidan hindrade det framtida utbyggnad och på östra sidan var det inte lämpligt med reservkraft mellan stallar och framtida möblering av innergård var då ej var möjlig. Orsaken till placering av nätstation på östra resp västra sidan av huset var att strömskenor blivit för långa och elsäkerhetsmässigt inte klarat spänningsfall och utlösningsvillkor. Systemval Kraftförsörjninng I nedan redovisat förslag så är det beskrivet två likvärdiga alternativ. Vi förespråkar alternativ 1 då den stora effektförbrukningen är nära nätstation och man undviker så förluster et c Detta skall då vägas mot ett gestastaltning av byggnaden, där arkitekten får till uppgift att implantera detta tillsammans med byggnaden. Allmänt 2st Nätstationer är placerade utanför huvudbyggnaden och i egen byggnad som är ansluten med en kabelvåning till kulvertsystem i källare. Separat byggnad medför följande fördelar - Driftsäkerhet vid större fel på transformatorer, reservkraftaggregat etc så är det bara att öppnadörrar och ersätta delar som orsakat fel. Vid större fel skadas endast byggnad - Enligt försiktighetsprincipen reduceras magnet- och elektriska fält då det är en separat byggnad med avstånd till verksamhet och stadigvarande arbetsplatser. Nätstationerna är placerade enligt ritning - Alternativ 1 E62:03, plan 1 och E62:04, plan 2 entreplan - Alternativ 2 E63:05, plan 1 och E62:06, plan 2 entreplan Nätstationerna försörjs med 12kV och kan då anslutas till två olika systemslingor. Kraftförsörjning till VHC sker från två transformatorer i varje station och är dimensionerade så att de är redundanta. Utgående grupper från servisställverk är strömskenor som fördelar ut kraften till byggnaden i källaren. Det är 3st skenor i respektive kulvert på var sida av huset. 1st är för kraft i hus 05 labbhuset 1st är för övriga hus 1st är för fatighetsknutna installationer Mellan respektive sida/ kulvert är sedan strömskenorna förbunda och bestyckade med sektionsbrytare brytare som normalt är öppna. Med denna uppbyggnad får man en redundans i kraftsystemet och kan klara ett avbrott på ett system samt eventuellt haveri te x på en nätstation. N:\akademiskahus\ (SLU)\22 Beskrivningar\VHC kraftförsörning_ doc SID 2(5)

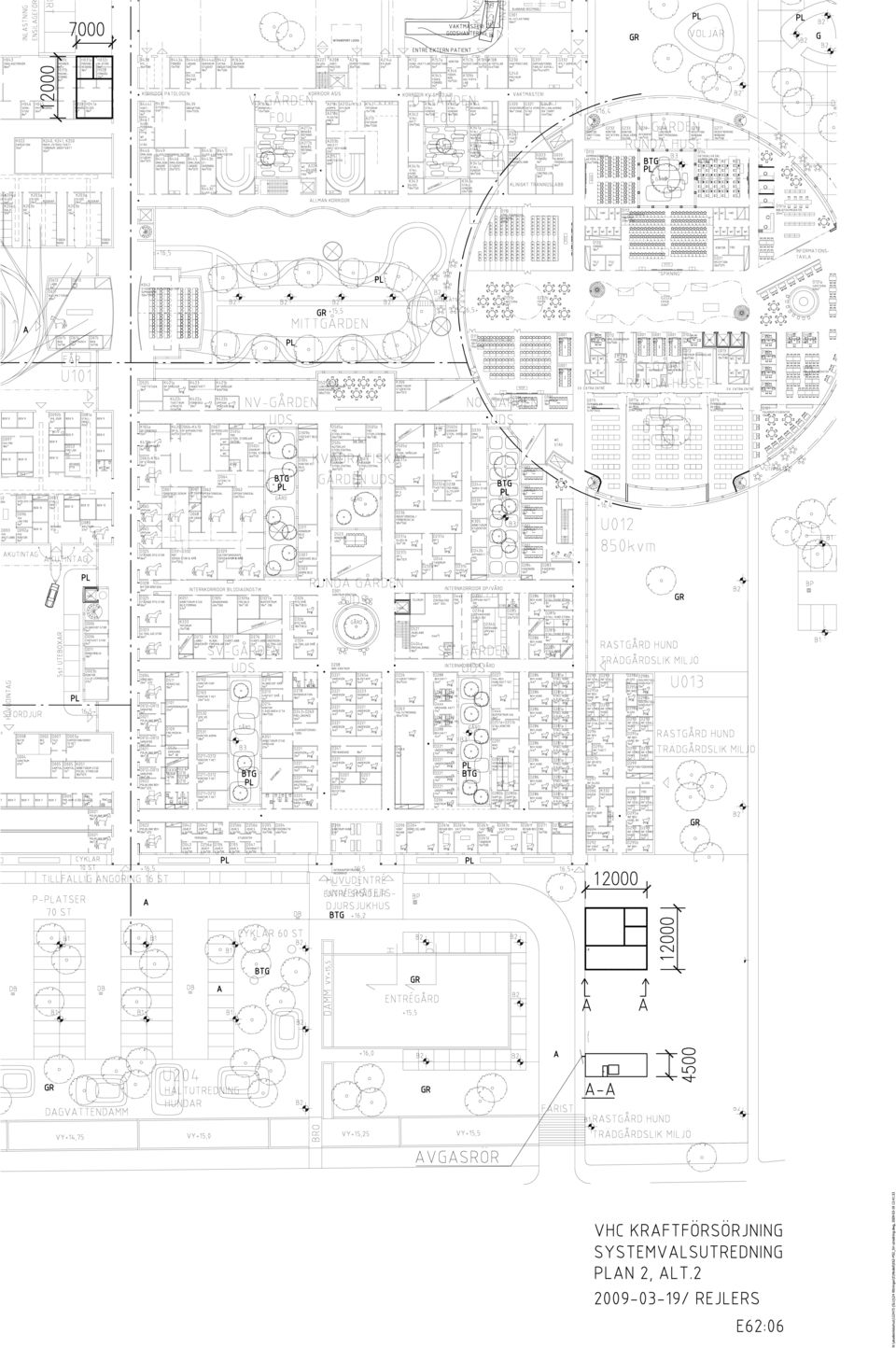

3 Industrigatan 2A Tfn 08/ Box 49061, STOCKHOLM Akademiska Hus i Uppsala VHC Kraftförsörjning Uppdrag Dat Rev: Ritning nr Text Systemvalsutredning Sida 3(5 ) Reservkraft finns som säkerhet för prioriterad kraft som absolut måste fungera vid strömavbrott Enligt rums- och funktionsprogram har det angivs att behov föreligger inom stordjur och smådjursoperation på UDS för kraft till utrustning och belysning. Däremot har det inte angivits några övriga krav på ventilation, kyla etc vilket utreds vidare under Systemhandlingskede. Reservkraften har ej någon redundans, utan endast placerad i Nätstation 1 Ställverksbyggnad Nätstation 1, (HSP,LSP och Reservkraft) Kraftförsörjningen byggs upp enligt stationsschema E62: kv servisställverk med transformatorer 2x1600 kva, lågspänningsfördelning och reservkraft byggs upp i en nätstation intill huvudbyggnaden se placeringsritning E62:02-1. Reservkraftens utrymmen har ett kontrollrum där man kan provköra aggregatet och övervaka det i ett ljudisolerat utrymme. Reservkraftrummet är tillräckligt stort så att man kan byta ut aggregatet mot ett med högre effekt i framtiden. Även reservkraftställverket är förberett för att kunna ansluta ett reservkraftaggregat med högre effekt. Man placerar nätstationen intill huvudbyggnad med anslutning till kulvert. En transportväg byggs fram till nätstationen så man vid montaget kan transportera fram transformatorerna, ställverk, reservkraft samt att fylla på dieseltank. Ställverksbyggnad Nätstation 2 (HSP,LSP) Kraftförsörjningen byggs upp enligt stationsschema E62: kv servisställverk med transformatorer 2x1600 kva, lågspänningsfördelning byggs upp i en nätstation intill huvudbyggnaden se placeringsritning E62:02-2. Man placerar nätstationen intill huvudbyggnad med anslutning till kulvert. En transportväg byggs fram till nätstationen så man vid montaget kan transportera fram transformatorerna, ställverk mm. Ställverksuppbyggnad 12 kv ställverk utförs enfasisolerat och transformatorerna gjuthartsisolerade. Transformatorer 2x1600 kva skall mata varsin del i 0,4 kv ställverket. 0,4 kv ställverket är uppdelat i två ställverksdelar som förbinds med en sektioneringsbrytare 3200 A som normalt är öppen. Normalt matar varje transformator en sektion i ställverket via effektbrytare 3200 A. En sektion matar även 0,4 kv reservkraftställverk med normalkraft via effektbrytare 1200 A. 0,4 kv ställverk skall förses med femledarövervakning (jordfelsövervakning) för samtliga utmatande grupper även kanalskeneutmatningar samt ljusbågsvakter för snabb frånkoppling vid kortslutning. Vid haveri eller service kan man utnyttja sektioneringsbrytarna så att man kan försörja de två sektionerna av ställverket från en av transformatorerna. N:\akademiskahus\ (SLU)\22 Beskrivningar\VHC kraftförsörning_ doc SID 3(5)

det angivs att behov föreligger inom stordjur och smådjursoperation på UDS för kraft till utrustning och belysning.

4 Industrigatan 2A Tfn 08/ Box 49061, STOCKHOLM Akademiska Hus i Uppsala VHC Kraftförsörjning Uppdrag Dat Rev: Ritning nr Text Systemvalsutredning Sida 4(5 ) Reservkraftuppbyggnad Reservkraftställverket försörjs vid bortfall av normalkraften av ett reservkraftaggregat G1 450 kva. Valet av exakt aggregatstorlek utreds vidare i Systemhandling. För att klara utlösningsvillkoret vid reservkraftdrift krävs det ett aggregat av denna storlek. Reservkraftaggregatet ger ca 3 ggr märkström i kortslutningseffekt. I detta fall innebär en kortslutningseffekt på ca 1948A skulle man halvera detta så har man bara 974 A vilket inte skulle räcka för att klara utlösningsvillkoret med de längder på kablar som vi har. Diseltank innehåller ca 7 m 3 diesel som räcker till 72 timmars drift. Reservkraften kommer att provköras ca 1 timme i månaden och under denna tid påverkas närmiljön av nedan redovisade ljudnivåer. Reservkraftens ventilation utföres med galler som har storleken 2x2 m i fasad för till och frånluft. Ljudnivå från reservkraftaggregatet 60 db ca 7m från luftintag och luftutblås därefter minskar ljudet med 6 db för varje ytterligare meter. Bakgrunds ljudet från normal trafik mm i en stad brukar ligga kring 55 db. Det redovisade ljudnivåerna är utomhus och med dagens fönster så kommer ljudet inte påverka miljön inomhus samt 10 m från stationens intag och utblås av luft. Avgaser från moderna aggregat är miljömassigt redan i standardutförande väldigt höga men vi kompletterar med katalysator för att förbättra utsläppen. Avgasljud dämpas med ljuddämpare på avgasröret ( rör placerat med sidoutblås på fasad) Utsläppsvärden utan katalysator: Kolmonoxid normal m 3 0,60 CO Kolväten 0,15 HC Kväveoxid 4,0 NOx Partikelmängd normal m 3 0,13 Strömskenor Utgående grupper för försörjning av VHC kommer att i huvudsak matas av strömskenor från 0,4 kv ställverk nedåt via kabelkulvert horisontellt till övriga källaren. Utgående grupper till gruppcentraler avsäkras med uttagslåda på strömskena i källare inkl kwh mätning. Vertikalt montage av strömskenor sker endast i labb.huset 05. Strömskenor sträckning är mellan nätstationerna och har en sektioneringsbrytare som normalt är från och används vid avbrott i någon av nätstationerna. Nedan redovisas magnetfält från skena vilket påvisar att fält ej överstiger 2 micro Tesla, vilket är rekommenderande gränsvärde vid stadigvarande arbetsplats som ej skall överskridas. I systemhandlingsskede utreds vidare gränsvärden för MR kamera som är placerad i bilddiagnostiken på UDS N:\akademiskahus\ (SLU)\22 Beskrivningar\VHC kraftförsörning_ doc SID 4(5)

Valet av exakt aggregatstorlek utreds vidare i Systemhandling. För att klara utlösningsvillkoret vid reservkraftdrift krävs det ett aggregat av denna storlek.

5 Industrigatan 2A Tfn 08/ Box 49061, STOCKHOLM Akademiska Hus i Uppsala VHC Kraftförsörjning Uppdrag Dat Rev: Ritning nr Text Systemvalsutredning Sida 5(5 ) N:\akademiskahus\ (SLU)\22 Beskrivningar\VHC kraftförsörning_ doc SID 5(5)

$N:\akademiskahus\122473 (SLU)\22 Beskrivningar\VHC$
