Olika typer av reservkraft Generatoraggregat Drivkälla för generatoraggregat. li Effektdefinitioner Energibalans

Transkript

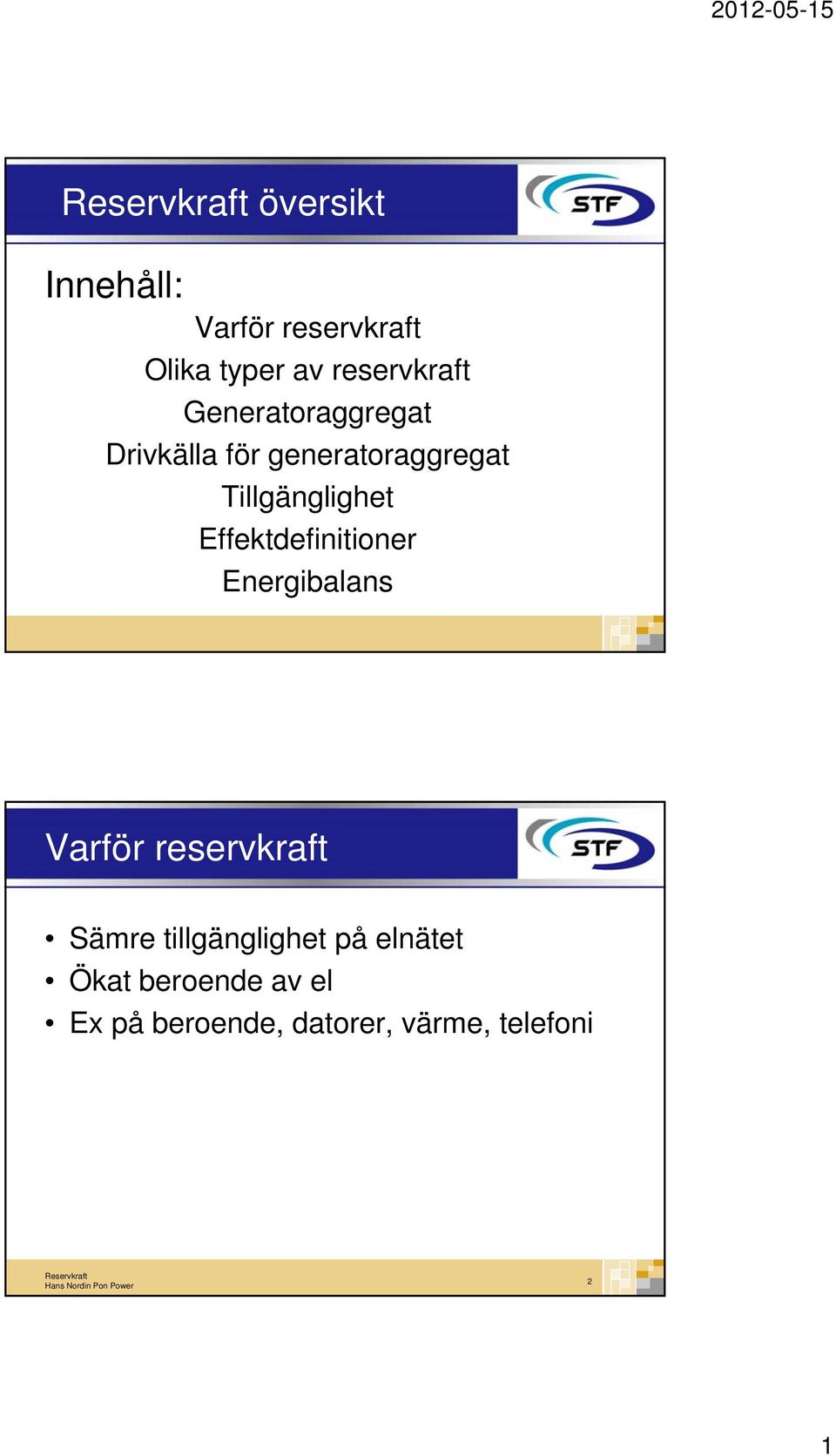

1 översikt Innehåll: Varför reservkraft Olika typer av reservkraft Generatoraggregat Drivkälla för generatoraggregat Tillgänglighet li Effektdefinitioner Energibalans Varför reservkraft Sämre tillgänglighet på elnätet Ökat beroende av el Ex på beroende, datorer, värme, telefoni 2 1

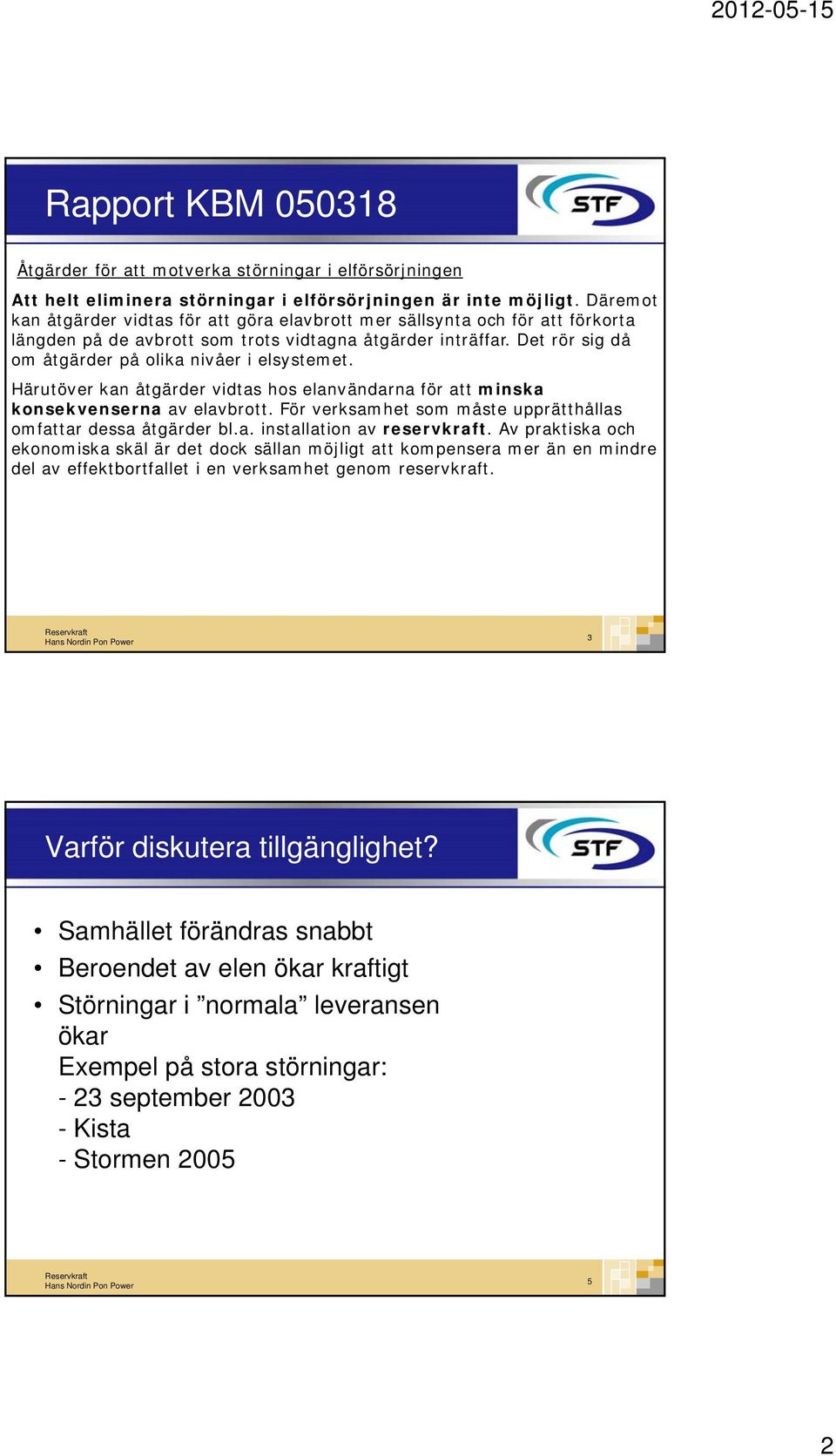

2 Rapport KBM Åtgärder för att motverka störningar i elförsörjningen Att helt eliminera störningar i elförsörjningen är inte möjligt. Däremot kan åtgärder vidtas för att göra elavbrott mer sällsynta och för att förkorta längden på de avbrott som trots vidtagna åtgärder inträffar. Det rör sig då om åtgärder på olika nivåer i elsystemet. Härutöver kan åtgärder vidtas hos elanvändarna för att minska konsekvenserna av elavbrott. För verksamhet som måste upprätthållas omfattar dessa åtgärder bl.a. installation av reservkraft. Av praktiska och ekonomiska skäl är det dock sällan möjligt att kompensera mer än en mindre del av effektbortfallet i en verksamhet genom reservkraft. 3 Varför diskutera tillgänglighet? Samhället förändras snabbt Beroendet av elen ökar kraftigt Störningar i normala leveransen ökar Exempel på stora störningar: - 23 september Kista - Stormen

3 Inom Elsäkerhetsverkets norra tillsynsdistrikt finns 455 verksamheter inom branscherna fastighetsbolag, fastighetsskötsel och fastighetsförvaltning. Undersökningen visade: 13 av 41 arbetsgivare saknade kunskaper om hur olycksfall anmäls och behandlas. 4 av 41 hade brister i skriftlig delegering. 4 av 41 informerar för dåligt om organisation och ansvar för personalens säkerhet. 16 av 41 låter andra utföra arbetsuppgifter som ingår i VDs ansvar, utan att ha skriftlig delegering med tillhörande instruktioner. 26 av 41 utser ingen elarbetsgivaransvarig på ett ordnat sätt. 29 av 41 brister i internkontroll vid elektriskt arbete. 5 av 12 har inte skriftligt utsett den behörige att utföra installationsarbeten Källa: Elsäkerhetsverket Vad är problemet för elanvändare? Värme Samhällstjänster Vatten/Avlopp Datorer (var finns dessa) 7 3

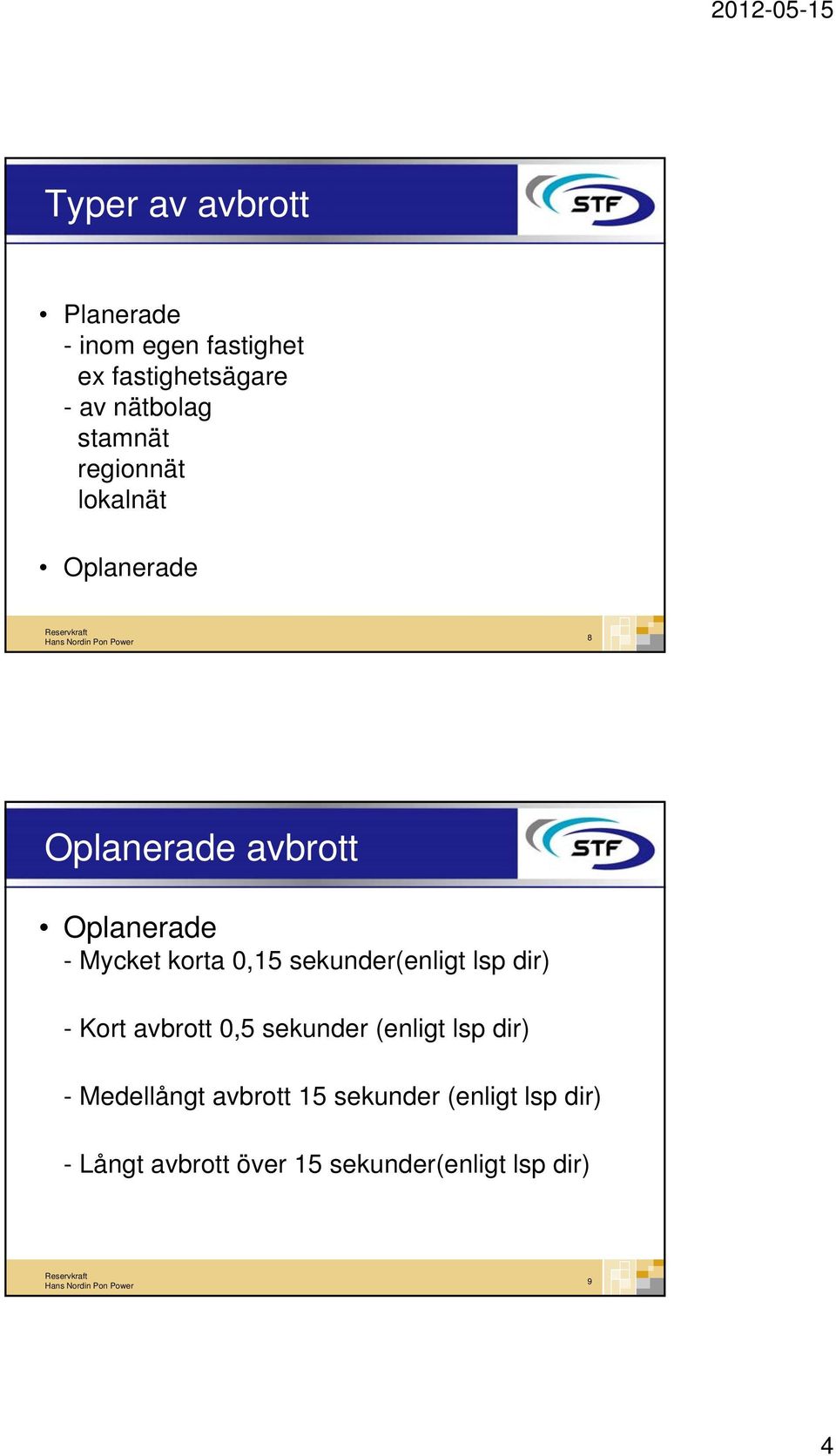

4 Typer av avbrott Planerade - inom egen fastighet ex fastighetsägare - av nätbolag stamnät regionnät lokalnät Oplanerade 8 Oplanerade avbrott Oplanerade - Mycket korta 0,15 sekunder(enligt lsp dir) - Kort avbrott 0,5 sekunder (enligt lsp dir) - Medellångt avbrott 15 sekunder (enligt lsp dir) - Långt avbrott över 15 sekunder(enligt lsp dir) 9 4

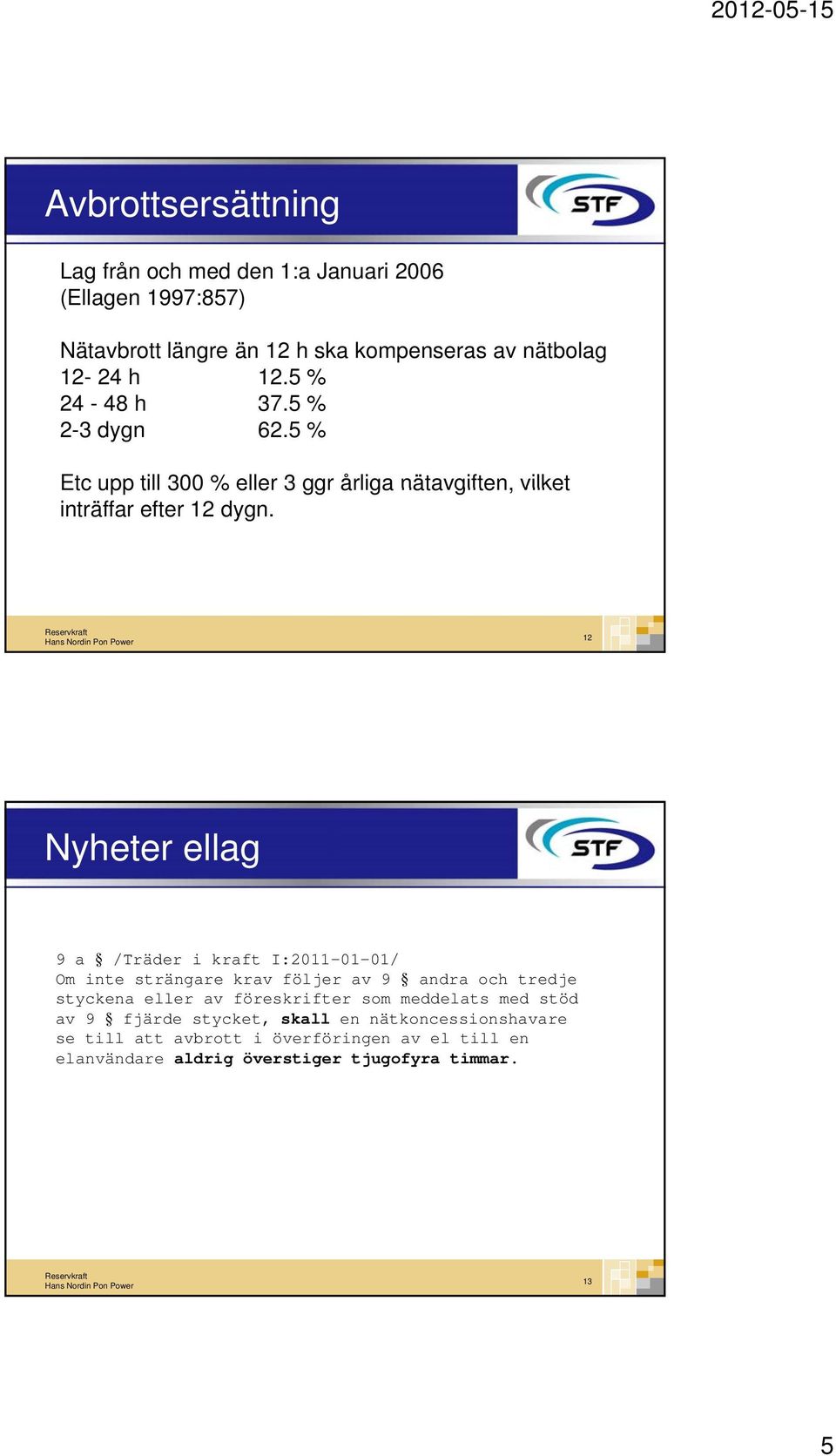

5 Avbrottsersättning Lag från och med den 1:a Januari 2006 (Ellagen 1997:857) Nätavbrott längre än 12 h ska kompenseras av nätbolag h 12.5 % h 37.5 % 2-3 dygn 62.5 % Etc upp till 300 % eller 3 ggr årliga nätavgiften, vilket inträffar efter 12 dygn. 12 Nyheter ellag 9 a /Träder i kraft I: / Om inte strängare krav följer av 9 andra och tredje styckena eller av föreskrifter som meddelats med stöd av 9 fjärde stycket, skall en nätkoncessionshavare se till att avbrott i överföringen av el till en elanvändare aldrig överstiger tjugofyra timmar. 13 5

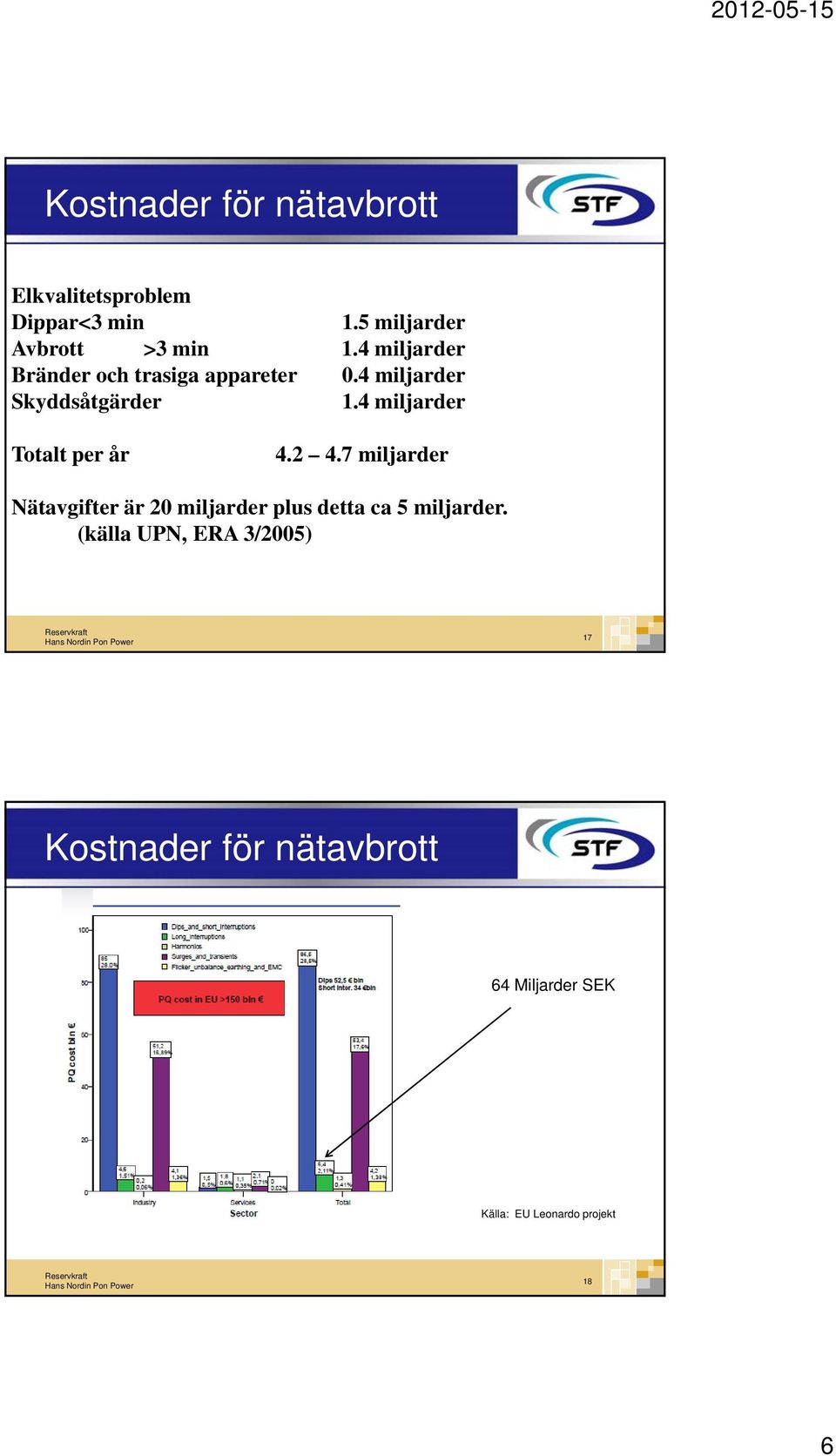

6 Kostnader för nätavbrott Elkvalitetsproblem Dippar<3 min 1.5 miljarder Avbrott >3 min 1.4 miljarder Bränder och trasiga appareter 0.4 miljarder Skyddsåtgärder 1.4 miljarder Totalt per år miljarder Nätavgifter är 20 miljarder plus detta ca 5 miljarder. (källa UPN, ERA 3/2005) 17 Kostnader för nätavbrott 64 Miljarder SEK Källa: EU Leonardo projekt 18 6

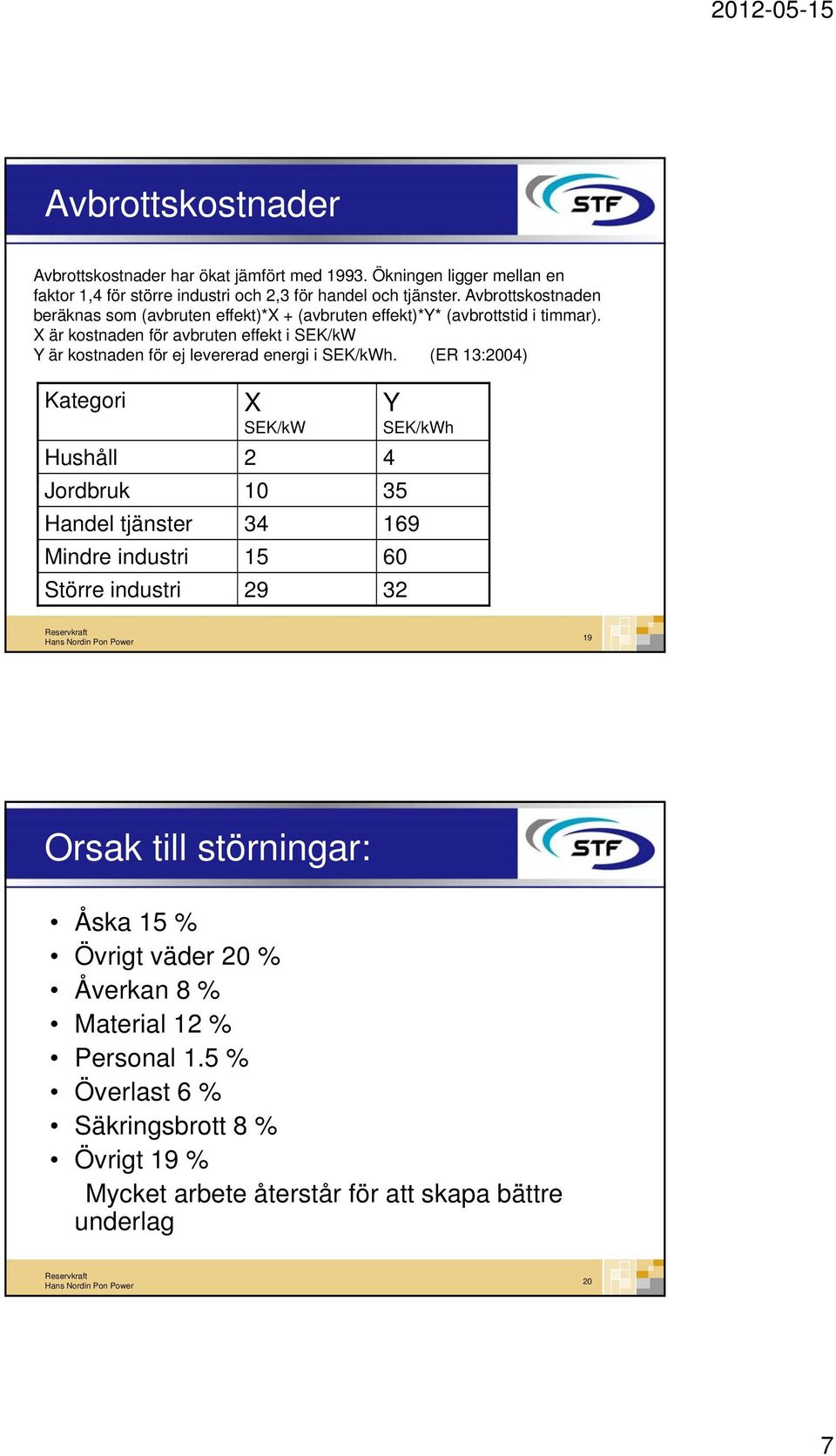

7 Avbrottskostnader Avbrottskostnader har ökat jämfört med Ökningen ligger mellan en faktor 1,4 för större industri och 2,3 för handel och tjänster. Avbrottskostnaden beräknas som (avbruten effekt)*x + (avbruten effekt)*y* (avbrottstid i timmar). X är kostnaden för avbruten effekt i SEK/kW Y är kostnaden för ej levererad energi i SEK/kWh. (ER 13:2004) Kategori X SEK/kW Hushåll 2 4 Jordbruk Y SEK/kWh Handel tjänster Mindre industri Större industri Orsak till störningar: Åska 15 % Övrigt väder 20 % Åverkan 8 % Material 12 % Personal 1.5 % Överlast 6 % Säkringsbrott 8 % Övrigt 19 % Mycket arbete återstår för att skapa bättre underlag 20 7

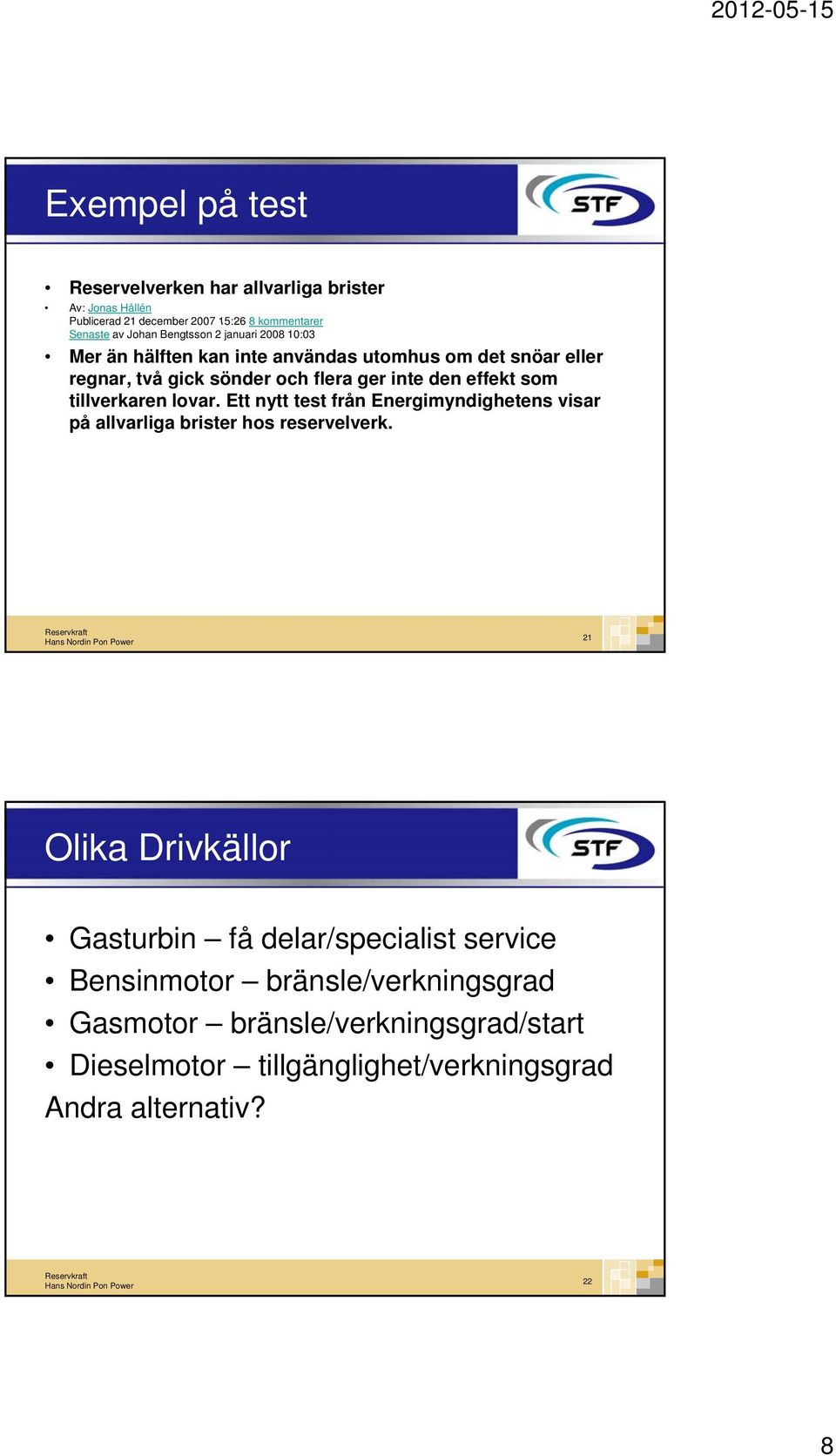

8 Exempel på test Reservelverken har allvarliga brister Av: Jonas Hållén Publicerad 21 december :26 8 kommentarer Senaste av Johan Bengtsson 2 januari :03 Mer än hälften kan inte användas utomhus om det snöar eller regnar, två gick sönder och flera ger inte den effekt som tillverkaren lovar. Ett nytt test från Energimyndighetens visar på allvarliga brister hos reservelverk. 21 Olika Drivkällor Gasturbin få delar/specialist service Bensinmotor bränsle/verkningsgrad Gasmotor bränsle/verkningsgrad/start Dieselmotor tillgänglighet/verkningsgrad Andra alternativ? 22 8

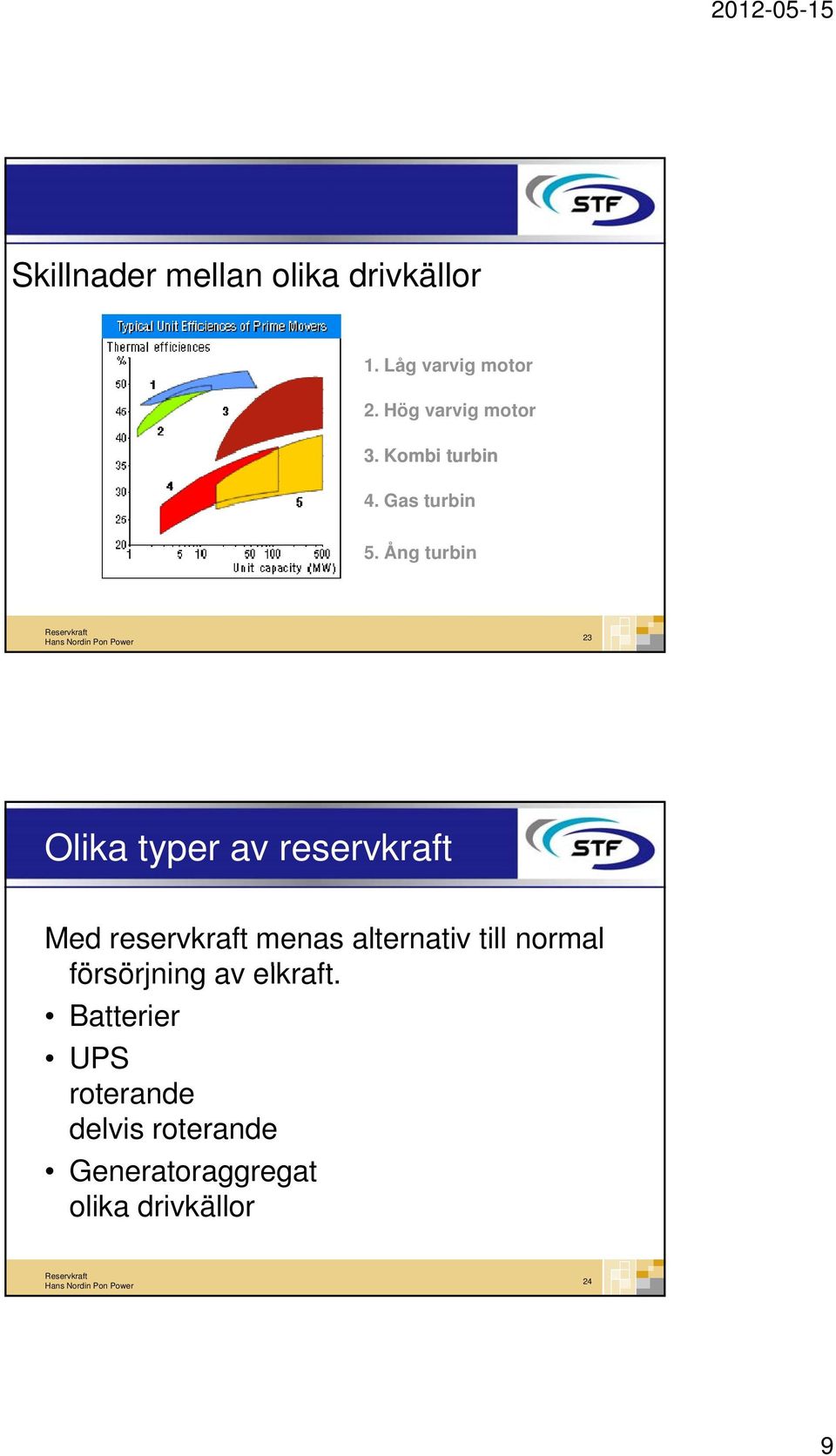

9 Skillnader mellan olika drivkällor 1. Låg varvig motor 2. Hög varvig motor 3. Kombi turbin 4. Gas turbin 5. Ång turbin 23 Olika typer av reservkraft Med reservkraft menas alternativ till normal försörjning ö av elkraft. Batterier UPS roterande delvis roterande Generatoraggregat olika drivkällor 24 9

10 - miljö EU direktiv non stationary generator sets Märkeffekt (kw) År NOx HC CO PM g/kwh g/kwh g/kwh g/kwh Steg 2 (*) 18 P < P < P < P Steg 3A(**) 19 P < P < P < P Hur påverkar utsläpp miljön? Fortfarande stor osäkerhet + motorutveckling => nya avgaser! Koldioxid växthuseffekt, obalans Kol(mon)oxid giftig, blockerar andning Kväveoxider försurning och smog Kolväten smog & ev cancer framkallande Partiklar ev cancer framkallande 26 10

11 Regelverk 27 Kostnad reservkraft Kostnader Montage Aggregat Bränsle Avgas Ventilation 28 11

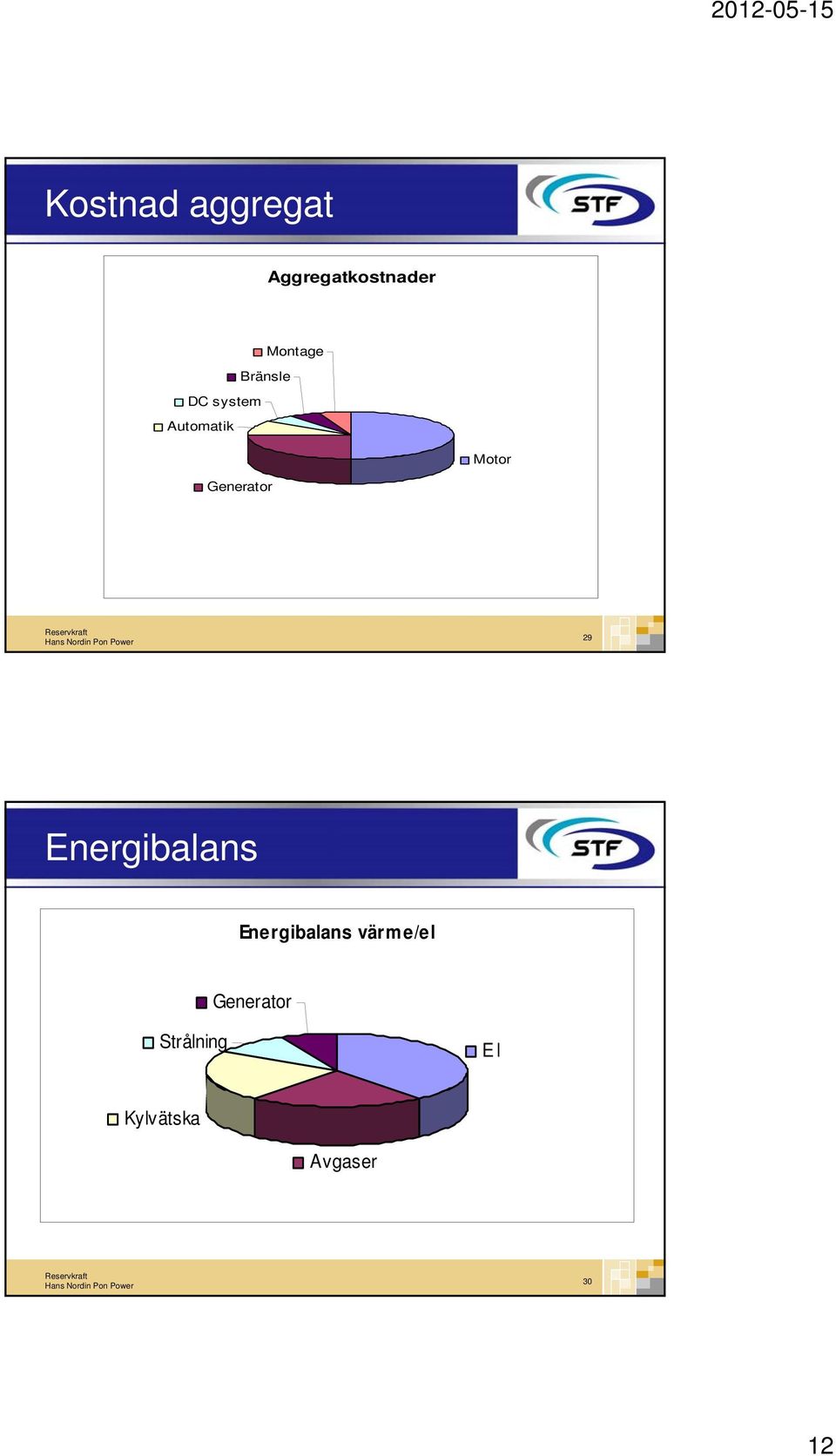

12 Kostnad aggregat Aggregatkostnader Montage Bränsle DC system Automatik Motor Generator 29 Energibalans Energibalans värme/el Generator Strålning E l Kylvätska Avgaser 30 12

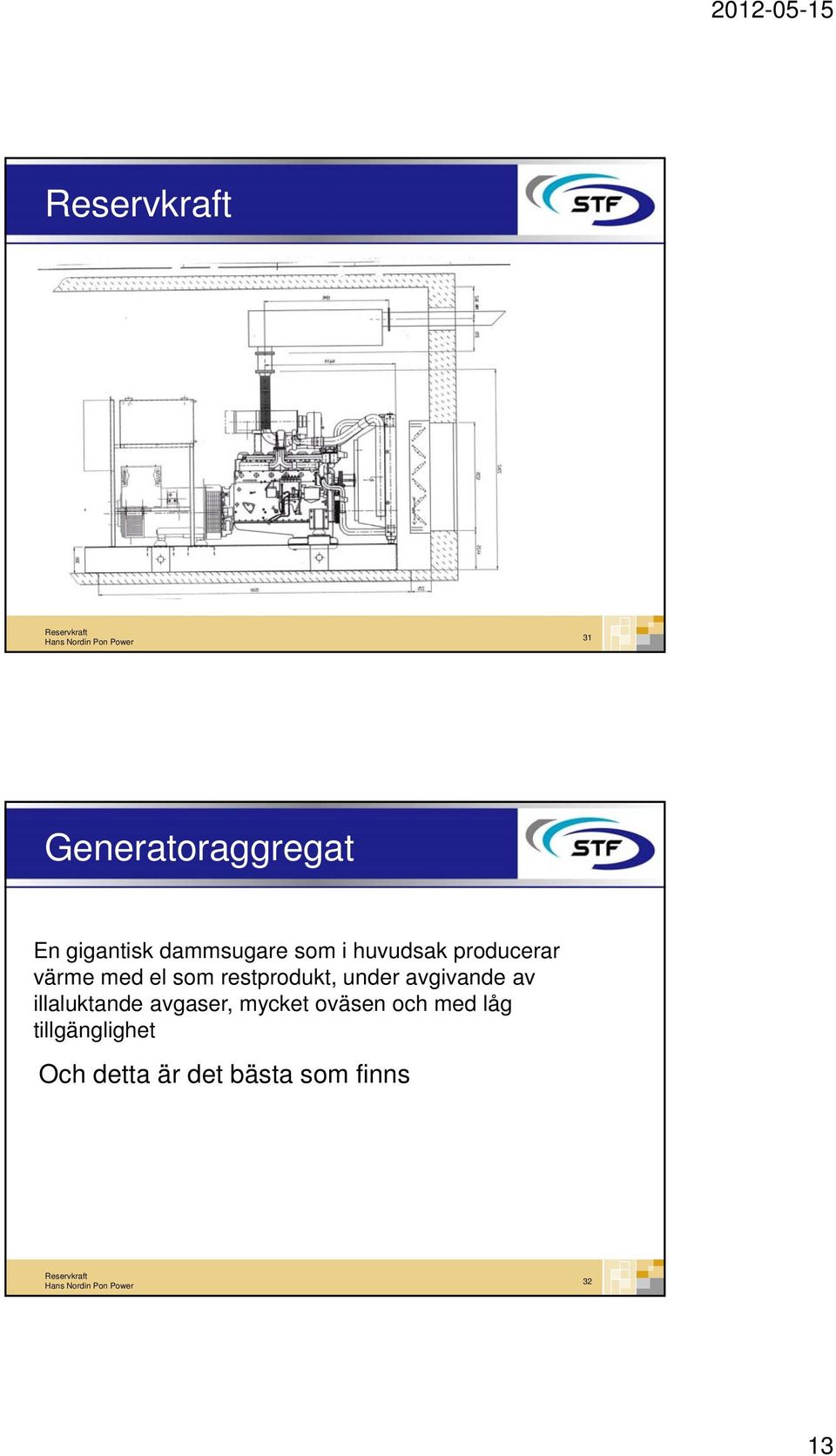

13 31 Generatoraggregat En gigantisk dammsugare som i huvudsak producerar värme med el som restprodukt, under avgivande av illaluktande avgaser, mycket oväsen och med låg tillgänglighet Och detta är det bästa som finns 32 13
