1 Brandfarliga köldmedier Webinar - SKVP 13 mars 2019 Johan Landé

2 Brandfarliga köldmediermöjligheter och utmaningar

3 Säkerhet miljö, person Direktiv Förordningar (EU-lagstiftning) Lagar Förordningar Föreskrifter (nationellt lagstiftning) Standarder produkt, generell (harmoniserad - direktiv) Normer ett företag

5 Köldmedieklassning enligt EN 378 / ISO 817 Låg giftighet Hög giftighet Ej brandfarligt A1: HFC, R744 B1: Används sällan Lätt brandfarligt, svårantändlig A2L: HFO, R32 B2L: R717 (NH 3 Brandfarligt A2: R152a B2: Används sällan Mycket brandfarligt, lättantändligt A3: HC (kolväten) B3: Finns ej

6 Skillnader mellan A1 & A2L, A2, A3 A1 A2L, A2, A3 Tillstånd/anmälan 14 ton CO 2 e 30 kg Krav riskutredning Tryck, giftighet (%) Tryck, brand (LFL %) Utrustning Vanlig - HFC Anpassad + vanlig Regelverk Ganska tydligt Svårtolkat Transporter Värdeberäknad mängd, max 1000 V-ber mängd, max 1000, 12 kg Kompetenskrav F-gas (Ej R744!) Kunskap! Vissa är f-gaser (R32) Märkning Gas under tryck Brandfarligt, Gas under tryck

7 CLP-förordningen EG/1272/2008 Klassificering, märkning och förpackning

8 Egenskaper och skillnader, A2L, B2L och A3 A3: R290, R600a, R1270 Antändningsbara vid 20 C (atmosfärstryck), H220 A2L*: R32, R1234yf Antändningsbara vid 20 C (atmosfärstryck), H220 R1234ze Ej antändningsbar under 30 C (atmosfärstryck), H280 * A2L brinnhastighet under 10cm/s Säkerhetsdatablad: H220 Extremt brandfarlig gas (A2L, A2, A3) H221 Brandfarlig gas (R717, ammoniak) H280 Gas under tryck A3: Endast en liten gnista kan antända en brandfarlig blandning. Viktigt att jorda! A2L: Det krävs betydligt mer energi i tändkällan (gnistan) för antändning. Ansamling av gas (lågpunkt, litet utrymme...) är en risk (även för A2L).

9 Brinnhastighet och förbränningsenergi Klass: Köldmedium Brinnhastighet (cm/s) Förbr. energi (MJ/kg) A3: R290, propan A2: R152a A2L: R32 6,7 9 B2L: R717, ammoniak 7,7 19

10 Stort behov av anpassade standarder och erfarenhet

12 EN begränsning av fyllnadsmängd (m)... Brännbarhetsklass:A2L tillåter 50% mer än A2, A3 p g a lägre brinnhastighet Minimal rumsvolym: 4m 3 Undre brännbarhetsgräns: LFL (kg/m 3 ) R32/R1234yf/R1234ze: 4m 3 *150%*0,3kg/m 3 =1,8kg (A2L) R152a : 4m 3* 100%*0,13kg/m 3 =0,52kg (A2) R290 : 4m 3* 100%*0,038kg/m 3 =0,15kg (A3)

13 EU-kommissionen har tillsatt resurser inom standardiseringsarbetet för att höja de tillåtna fyllnadsmängderna för A3 och A2L jämfört med dagens gränser utan att risken ökar! För A3 är målet: Från 150g till 500g R290 (propan) Det kan komma att villkoras av olika krav som ställs på konstruktionen som t ex: Gasdetektor Luftflöde Elektriska komponenter Täthet

14 EN378 om begränsning av fyllnadsmängd Placering av aggregatet Klass I - Köldmedieutrustning placerad i befolkat utrymme Klass II Kompressorenhet och tryckkärl i maskinrum eller utomhus Klass III - Maskinrum eller utomhus Klass IV Undertrycksventilerat hölje Rumskategorier A Allmänt utrymme - vem som helst har tillträde sjukhus, varuhus B Övervakat utrymme, begränsat tillträde kontor C Utrymme med endast behörigt tillträde - tillverkningsindustri

Kompressorenhet och tryckkärl i maskinrum eller utomhus Klass

15 EN-378 Placering av aggregat Placering av aggregat: Klass I: Köldmedieutrustning placerad i befolkat utrymme Klass II: Kompressorenhet och tryckkärl i maskinrum eller utomhus Klass III: Maskinrum eller utomhus Klass IV: Undertrycksventilerat hölje

16 EN-378 Rumskategorier A Allmänt utrymme Vem som helst har tillträde Sjukhus, varuhus B Övervakat utrymme Begränsat tillträde Kontor C Utrymme - behörigt tillträde Endast behörig personal Tillverkningsindustri

17 EN378 om begränsning av fyllnadsmängd a) Fastställ rumskategori A, B eller C och placering (I, II, III, IV) för systemet b) Fastställ maximal fyllnadsmängd för systemet m a p giftighet c) Fastställ maximal fyllnadsmängd för systemet m a p brännbarhet (A2L, A2, A3,) d) Kontrollera vilket som ger den lägsta fyllnadsmängden, b eller c

18 KÖLDMEDIE- GRUPP 2L 3 SKN - Med avseende på brännbarhet (2L, 3) RUMSKATEGORI A B C A B < 1 person / 10 m 2 Högst 50 kg AGGREGATETS FÖRLÄGGNING (Klass I-IV) I II III IV Tabell 1 Tabell 3 * Tabell 1 Tabell 2 Ingen begränsning Ej tillåtet C Högst 10 kg Högst 25 kg Ingen begränsning Högst 5 kg Högst 10 kg Ingen begränsning Högst 60 kg Högst 5 kg * För placering under marknivå är högsta tillåtna fyllnadsmängd 1 kg. För rumskat. A är endast herm. slutna system tillåtna Tabell 1 - Köldmediegrupp 2L Högsta tillåtna fyllnadsmängd (kg) per system Rumsarea Aggregatets placering, höjd över golv (m) (m 2 ) Golv (0,6 m) Fönster (1,0 m) Vägg (1,8 m) Tak (2,2 m) 10 1,1 1,8 3,3 4, ,6 6,1 10,0 12, ,0 12,0 12,0 12,0 Tabell 2 - Köldmediegrupp 2L Högsta tillåtna fyllnadsmängd (kg) per system Rumsarea Aggregatets placering, höjd över golv (m) (m 2 ) Golv (0,6 m) Fönster (1,0 m) Vägg (1,8 m) Tak (2,2 m) 10 1,1 1,8 3,3 4, ,6 6,1 10,0 13, ,0 20,0 25,0 25,0 Tabell 3 - Köldmediegrupp 3 Högsta tillåtna fyllnadsmängd (kg) per system Rumsarea Aggregatets placering, höjd över golv (m) (m 2 ) Golv (0,6 m) Fönster (1,0 m) Vägg (1,8 m) Tak (2,2 m) 10 0,15 0,15 0,30 0, ,40 0,40 0,80 1, ,10 1,40 1,50 1,50

Köldmedietrender i Europa Kommersiell kyla Komfortkyla Värmepumpar Applikationsområde Hushåll Kyl & frys Lätt kommersiell Kiosk, bensinmack, Närabutiken Kommersiell Butiker, Supermarket, lager

19 Köldmedietrender i Europa Kommersiell kyla Komfortkyla Värmepumpar Applikationsområde Hushåll Kyl & frys Lätt kommersiell Kiosk, bensinmack, Närabutiken Kommersiell Butiker, Supermarket, lager Industri Bostäder Kommersiella lokaler som butiker och kontor Kyleffekt Watt Watt > 5 kw > kw 1-20 kw >20 kw Bostäder och kommersiella lokaler Industriella värmepumpar Köldmedium/typ A1 - R744 (CO 2 ) B2L - R717 (NH 3 ) A3 - kolväten A1 - HFC (GWP) A2L - HFC & HFO Huvudsakligt köldmedium Kan användas Begränsad eller olämplig användning Inte användbar eller inte utredd Källa

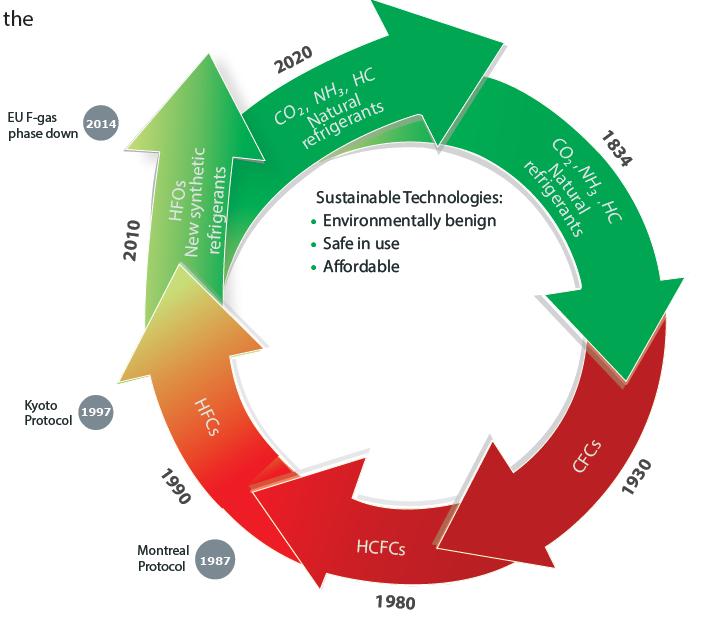

20 Översikt - olika köldmedier idag

21 Kompressorer för A3, A2L - köldmedier Hermetisk kolvkompressor Semihermetisk kolvkompressor Hermetisk scrollkompressor Semihermetisk kompaktskruvkompressor Hermetisk kolvkompressor KC

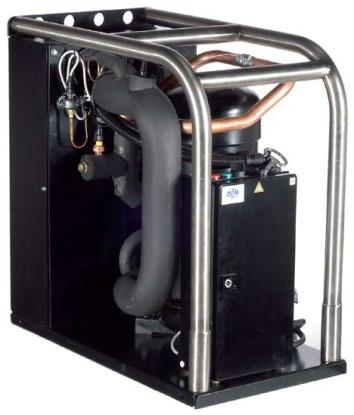

22 Aggregat A3, A2L-köldmedier Luftkylt aggregat Vätskekylaggregat Luftkylt aggregat Luftkylt aggregat Vätskekylaggregat

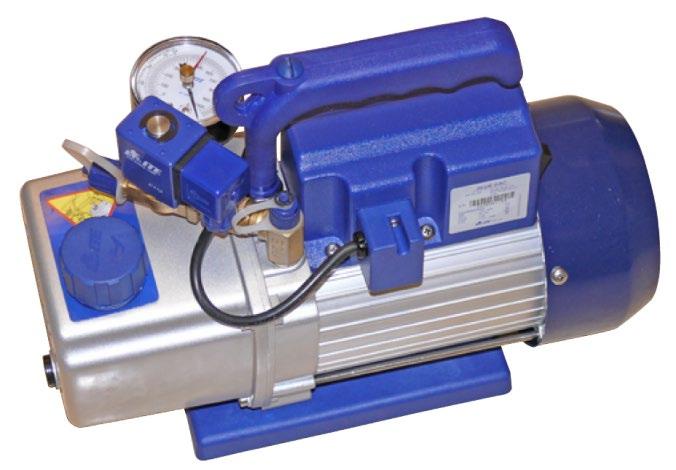

23 Utrustning A3, A2L - köldmedier Tömningsaggregat 4-vägs manometerställ Vakuumpump Läcksökare

24 Tack för uppmärksamheten! Johan Landé
