1 Svensk Kyl & Värmepumpsdagen Peter Rylander 20 oktober 2017

2 WICA COLD är sedan 2005 en del av Arneg World

3 Huvudkontor i Marsango (Padova) ca 50km från Venedig Arneg gruppen tillverkar årligen kyldiskar (remote & plug-in) Stor gemensam utvecklingsavdelning i Marsango

4 Forskning & Utveckling ARNEG samarbetar med: Internationella forskningscentra (IMQ, TNO, CEMAFROID). Oberoende certifieringslaboratorier (IMQ, TNO). ARNEG deltar i: Workshops anordnade av standardkommittéerna (CEI); Tekniska styrelser för certifiering (EUROVENT). Produkterna testas enligt de stora internationella standarderna: EN441, ISO 1992, IEC 335, U.L. Sanering, Rost-Test mm.

5 YOUR NATURALLY INNOVATIVE PARTNER FOR RETAIL SOLUTIONS ARNEG MEETS THE WORLD (2)

6 ARNEG GROUP OVERALL PRODUCTION MOBILI REFRIGERATI GESTIONE ENERGETICA pcs. IMPIANTI FRIGORIFERI 968 pcs. CP pcs. CU. MOBILI CASSA pcs. CELLE FRIGORIFERE + PORTE m doors. SCAFFALATURA MT.

7 PRODUKTER tillverkar de delar av Arneg s produktprogram som efterfrågas på den Nordiska och Baltiska marknaden

8 I Sverige är vi ca 260 Anställda Omsättning ca 600 Mkr. Produktion i Vislanda ca enheter (30-50 per dag)

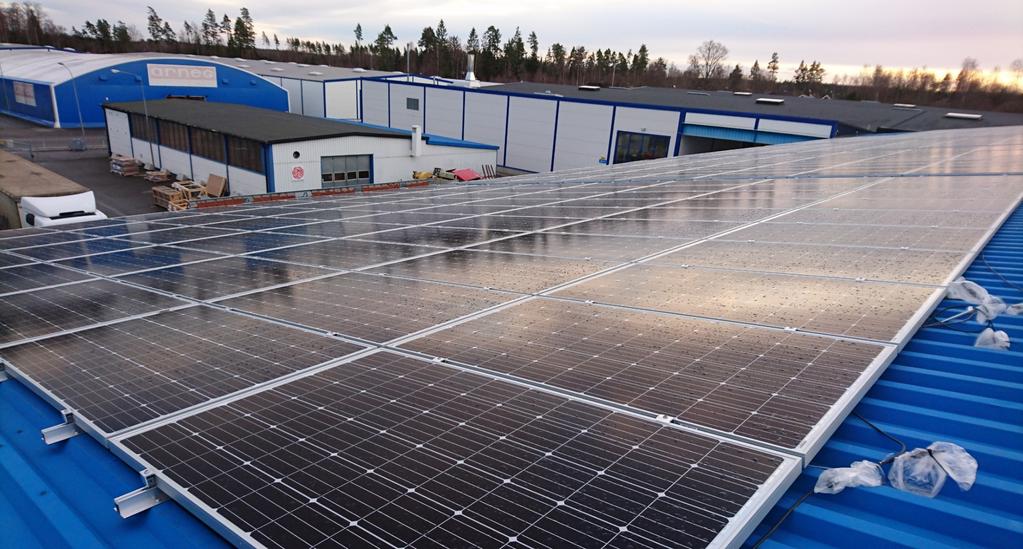

9 Solceller på fabrikstaket etapp 1

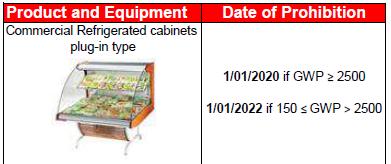

10 Granskning F-Gas (HFC) Förordningen Slutligt förslag som kommer att tillämpas från och med 2015

11 Bedömning för framtida nya kylmedia Val av köldmedia bör grunda sig på kompromiss mellan GHG reduktion (lägsta GWP) and Energi effektivitet (bäst COP). Säkerhet, tillförlitlighet och investeringskostnad ska också beaktas. CO 2 är bästa lösningen för Centralkylda diskar, med olika lösningar som Booster och kaskad system, Brandfarliga kylmedia (R 290 R1270 ) kommer att vara rätt lösning för MT och LT plug-in, speciellt för små fyllningar ( 150g). Brandfarliga kylmedia(r 290 R 1270) kommer att vara rätt lösning för MT och LT stora diskar med scroll waterloop, alternativ till CO 2 systems där omgivningstemperaturen är för hög

12 Alternativ till R 404: PLUG-IN diskar R 744 (CO 2 ) bättre för LT Dyra komponeneter(ps=90 bar) Högt pris på marknaden R 290 (propan) för både MT & LT Brännbara / explosiva Elektiska delar harmonisera med ATEX. Max fyllnad 150 g för fabriks byggda plug-in (IEC ) Max 1,5 kg (EN 378) för större applikationer

13 R ENERGIFÖRBRUKNING LUFTKYLD PLUGIN JÄMFÖRELSE CO2 & R290 (KLIMAT ISO 3) 345 CO Eleffekt Kompressor effekter

14 Varför HC-kylmedie på plug-in Diskar? COP Effektivitet Köldmedier övergripande jämförelse med R22

15 Varför HC-kylmedie på plug-in Diskar? Lägre systemfyllning HCFC,HFC & HC Kylmedie jämförelse

16 Säkerhet runt användning av HC Standards & safety codes

17 Säkerhet runt användning av HC Fyllnadsbegränsningar med EN 378

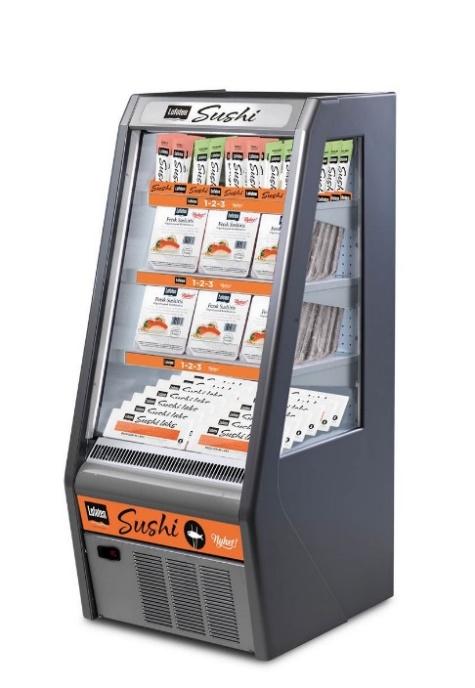

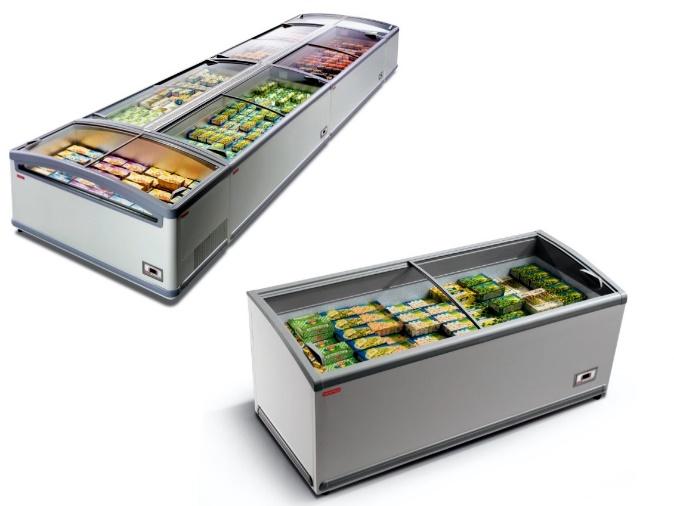

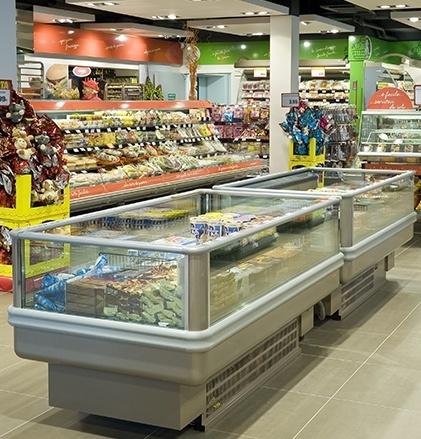

OCH VAD ÄR EN PLUG-IN? Kyl & frysdiskar som har inbyggd kylaggregat (enhetsaggregat). + Plug-in är alltid testad och provkörd på fabrik. + Små enheter som snabbt går att få I drift.

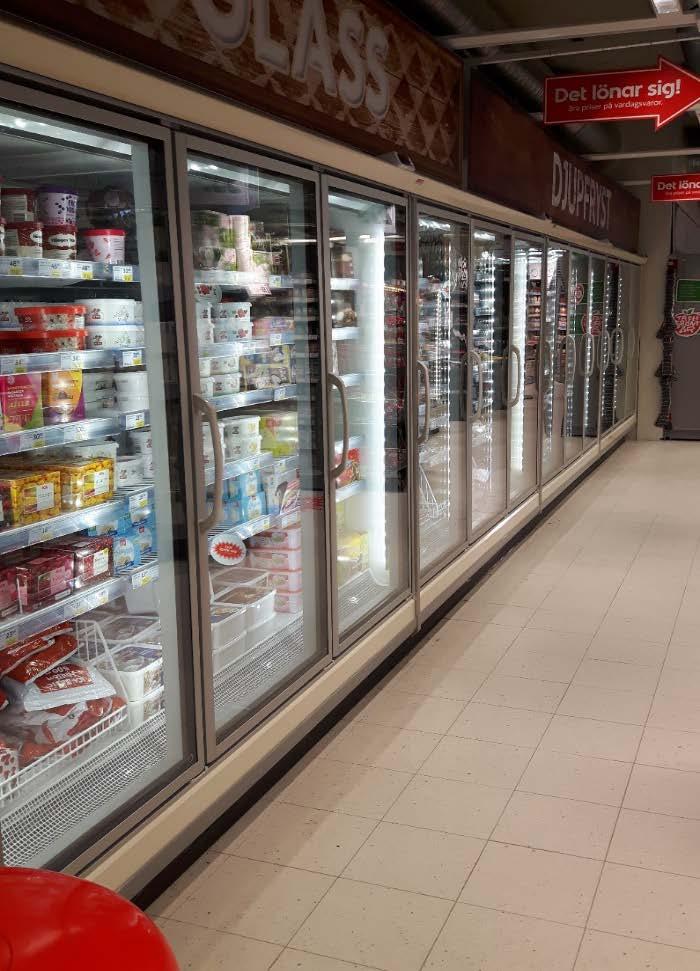

18 OCH VAD ÄR EN PLUG-IN? Kyl & frysdiskar som har inbyggd kylaggregat (enhetsaggregat). + Plug-in är alltid testad och provkörd på fabrik. + Små enheter som snabbt går att få I drift. + Lätta att flytta. + Behöver ingen installation (plug-in). + Låga fyllnadsmängder. - Kondensvärmen avges direkt till butiken. - Kondensvatten kokas bort i butik (fukt till butiken). - Högre ljudnivå.

Plug-In (luftkyld) & Remote Energi Effektiviteten för plug-in diskar är lägre än remote diskar: COP på små kompressorer är lägre än större kompressorer.

19 Plug-In (luftkyld) & Remote Energi Effektiviteten för plug-in diskar är lägre än remote diskar: COP på små kompressorer är lägre än större kompressorer. Kondenseringstemperaturen för Plug-in är högre. Små längder drabbas mer av gränseffekter. (gavlar) Kondensvatten kokas bort med hetgas och elektrisk värmare. TDA(m2)

20 ARNEG NORDIC PLUG-IN CE märkning sker med 2 olika standarder IEC och EN IEC används när det är under 150g/system. EN används när det är över 150g/system. IEC håller man på att omarbeta så att man skall kunna använda upp till 500g men detta träder tidigast i kraft 2019 Skillnaden är att med EN måste man göra en större riskanalys. Bara för att man CE märker enl IEC har man fortfarande totalt ansvar för produkten samma ansvar som EN 378-2, alltså ingen skillnad vid fel eller olycka. Gemensamt är att vi konstruera all våra diskar enligt EN och harmonisera med ATEX. Detta gör vi för att få samma TÄNK i alla konstruktioner och säkerhets aspekter.

21 R290 i WaterLoop Miljövänligt och kostnadseffektivt system for mindre butiker

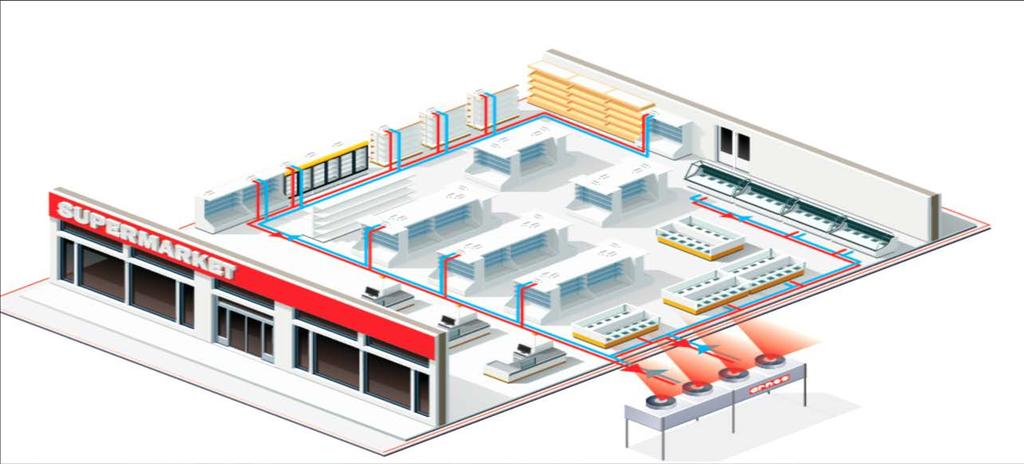

22 Hur fungerar & vad är en WaterLoop ENKELT! All värme kan levereras tillbaka till butik eller till ventilationsaggregatet vid behov 35 C 28 C Pumpstationen hämtar värmen från diskar och rum till KMK eller värmeåtervinningen. 28 C 35 C Överskottsvärmen transporteras till KMK som kan placeras på tak eller på vägg. R 290 Diskar Vattenkyld kondensor på både diskar och rum.

23 Fördelar plug-in Waterloop Flexibla System Plug-in Fokus på enkla och snabba installationer Enkla att flytta eller EXIT Låg Ljudnivå Ingen värme till butik. Små fyllnader Plug-in, med specialbyggda kondensorer. Propan R290 för MT & LT Låg GWP F-Gas-säkrad. Flera kompressor ger ökad redundans.

Detta ger en låg investerings kostnad med samma produktkvalitet och inte minst samma livslängd. Det ger möjlighet till full värmeåtervinning.

24 När skall jag välja WaterLoop? WaterLoop är ett alternativ till CO2 i mindre butiker där det är svårt att installera CO2. WaterLoop är en väldigt kostnadseffektiv lösning om man jämför med en CO2 anläggning. Detta ger en låg investerings kostnad med samma produktkvalitet och inte minst samma livslängd. Det ger möjlighet till full värmeåtervinning. Passar perfekt till små och medelstora butiker. När det är platsbrist eller att man inte har plats för ett maskinrum. Snabb ombyggnad eller kort stängtid. Delvis ombyggnad eller om man önskar att bygga om I flera etapper (investerings begränsningar). När man önskar låga Exitkostnader. Fullt integrerat supermarket diskar med WaterLoop Enkel och smidig rörinstallation

25 Exempel på H2O WaterLoop

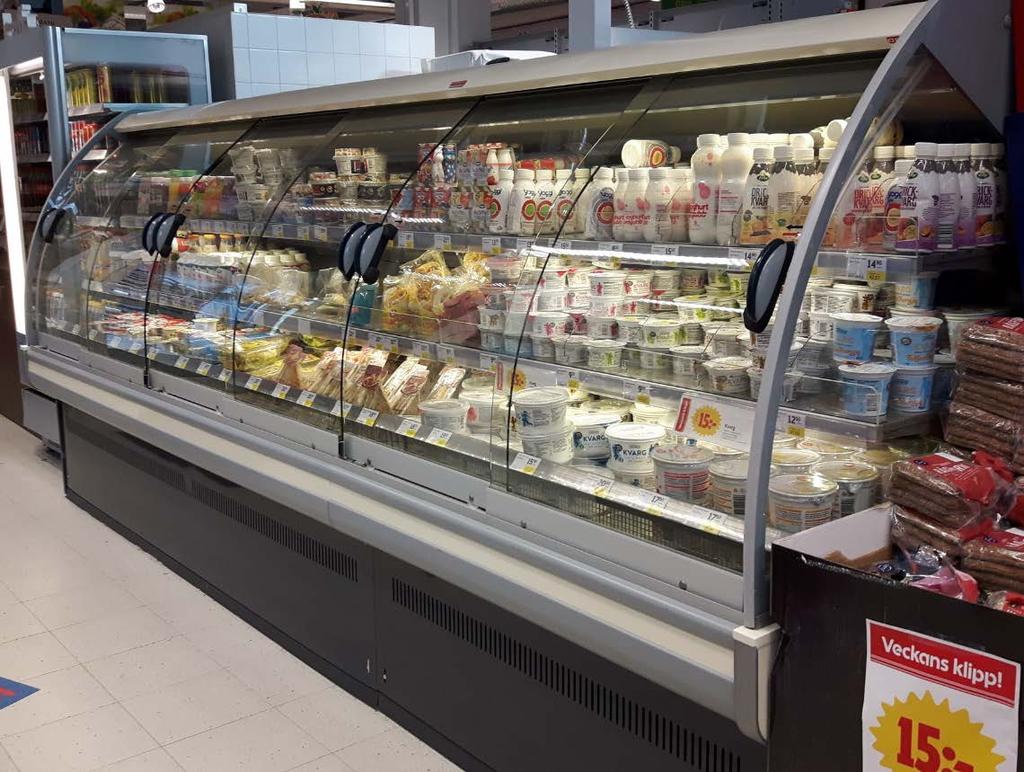

26 Exempel på H2O WaterLoop

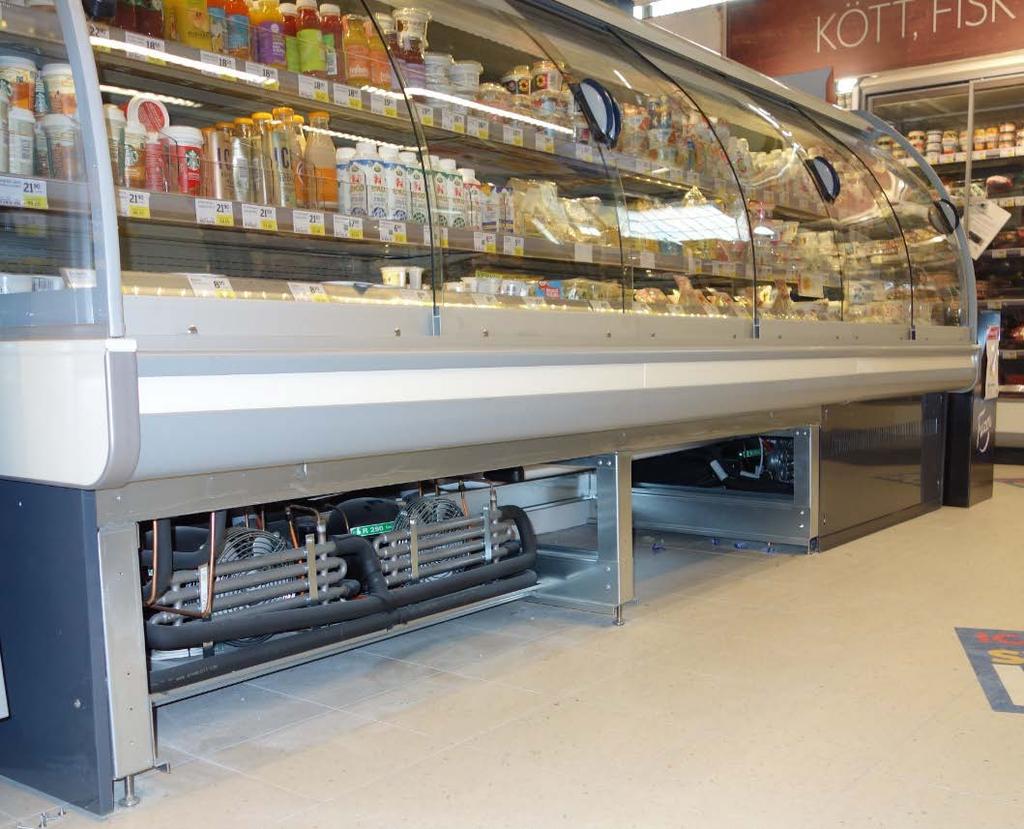

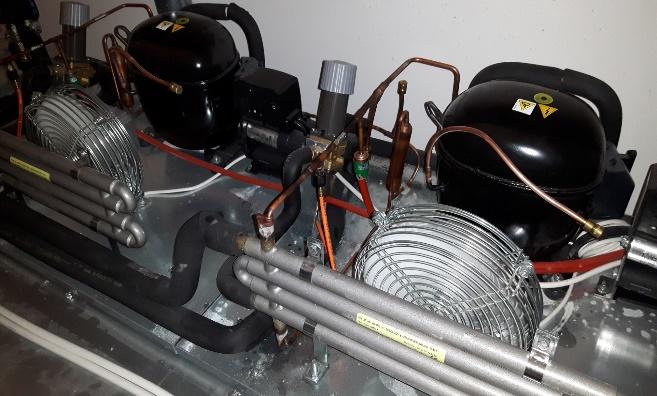

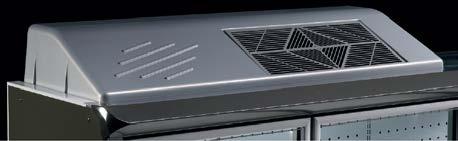

27 Exempel på H2O WaterLoop Aggregat ovan disk Aggregat till rum

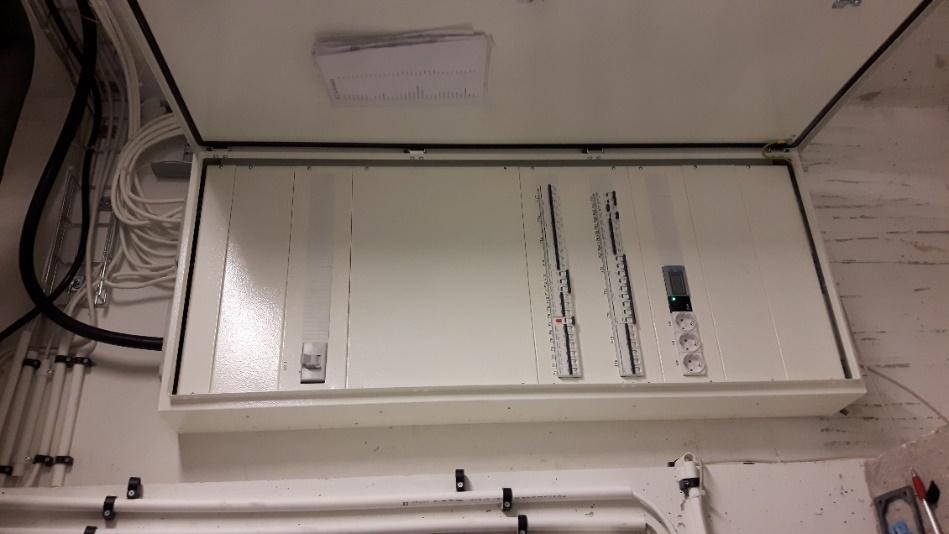

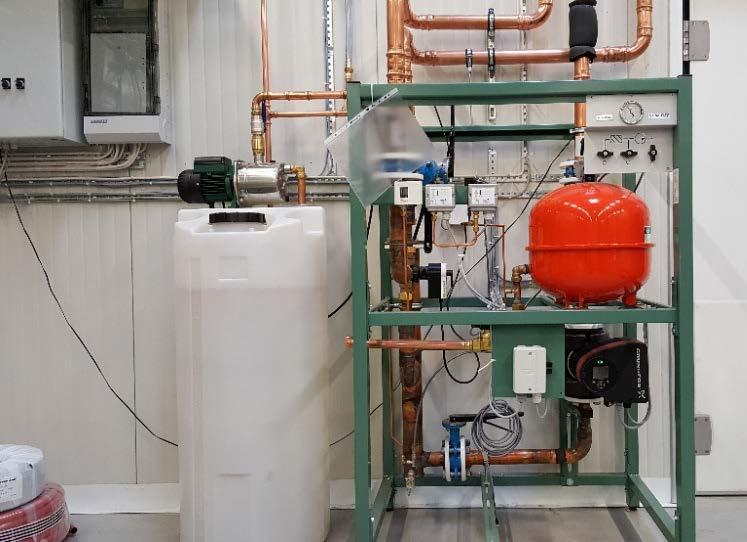

28 Exempel på H2O WaterLoop Pump grupp. Kan placeras på lager eller på anvisad plats. Övervakning. Kan placeras var som helst i butiken Elskåp. Nytt elskåp eller möjlighet att använda befintligt.

29 Energiförbrukning Waterloop ICA Nära Annedal Total energi kalkyl Waterloop: kwh/ år Total energi kalkyl CO2 Booster: kwh/år => 23% högre med Plug-in in teorin. Uppmätt efter ett år: Total energi är kwh/år Ingen värmeåtervinning i detta projekt.

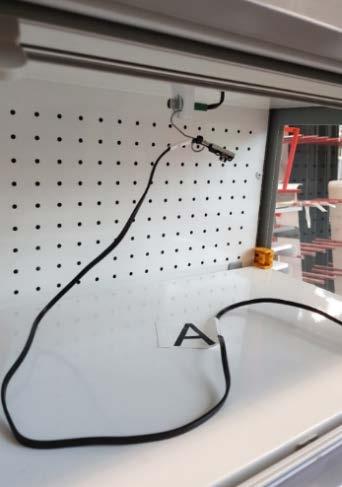

30 Automatisk teststation. Waterloop systemtest på fabrik

jordfelsprov) och Funktion av komponenter.

31 ARNEG NORDIC PLUG-IN Kvalitetssäkring(100%) Alla diskar vakuumsugs och fylls automatiskt med exakt rätt vikt. Alla diskar testas för Säkerhet (isolationsprov, kontinuitetsprov, jordfelsprov) och Funktion av komponenter. Alla Arnegs diskar är testkörda i en cykel, (=> de skall ha brutit på termostat minst en gång inom rätt tid.)

32 H2O WaterLoop sammanfattning: Waterloop system är framtaget för att spara investeringskostnader, speciellt på mindre butiker. Vi ser en besparing på ca 20% bara i investeringskostnader jämfört med en CO2 anläggning. Dessutom kommer andra investerings besparingar anges nedan och lägre underhållskostnader i framtiden. Vi menar att denna typ av anläggningslivslängd är minst lika bra eller bättre än CO2 på små butiker. Följande kostnadsfördelar uppnås jämfört med att investera i en CO2 booster anläggning el HFC: Inget behov av ett speciellt kylmaskinrum med egen brandcell. Inget behov av maskinrumsventilation Platsbesparande Inget behov av gaslarm Kort installationstid Lägre servicekostnad Ingen f-gas kontroll

Varför välja WaterLoop? Att använda ett miljövänligt köldmedia R290 & samtidigt använda nya utvecklingen av energieffektiva kompressorer gör detta till ett grönt alternative.

Inte nödvändigt med certifierade kyltekniker eller heta arbeten i butikerna. Inget behov av kylmaskinrum, bara en enkel pumpgrupp. Således kan extra butiksyta frigöras när inget maskinrum behövs.

34 Varför välja WaterLoop? Att använda ett miljövänligt köldmedia R290 & samtidigt använda nya utvecklingen av energieffektiva kompressorer gör detta till ett grönt alternative. Tillgängligheten av hela vårt disksortiment inom Remote diskar, gör detta till samma standard och flexibilitet som tidigare. Enkla system som alla kyltekniker förstår. Enkel rörinstallation. Inte nödvändigt med certifierade kyltekniker eller heta arbeten i butikerna. Inget behov av kylmaskinrum, bara en enkel pumpgrupp. Således kan extra butiksyta frigöras när inget maskinrum behövs. Man spara också I investeringskostnad att inte etablera ett maskinrum. Kort och flexible montagetid. Diskarna kan installeras en och en. Stor flexibilitet när man skall ändra layout I butik., eller om du behöver bygga ut I framtiden Enkel och robust Värmeåtervinning. Alltid möjligt att använda 100% av den producerade värmen. Antingen till ventilationen eller till batteri I butiken Hög driftsäkerhet och låga servicekostnader på anläggningen. Fullt sortiment i valet av enheter R290 (propan) kondensorn på disk
