1 Livsviktig kyla på ett nytt sätt

Hemköp på Masthuggstorget, Göteborg Hemköp på Masthuggstorget med handlare Samir Cherif och personal var trötta på en kylanläggning som ideligen krånglade och inte höll måttet och då speciellt

På fryssidan var det DX-R404A, även dessa maskiner kopplade mot samma kylmedelkylare. Anläggningen var väldigt energislukande och delvis i mycket dåligt skick.

2 Hemköp på Masthuggstorget, Göteborg Hemköp på Masthuggstorget med handlare Samir Cherif och personal var trötta på en kylanläggning som ideligen krånglade och inte höll måttet och då speciellt sommartid. Här var kylsystemet indirekt, pumpad glykol med vätskekylaggregat i maskinrum på lastkaj och kylmedelkylare på varma sidan placerad på taket, ca.10m upp. På fryssidan var det DX-R404A, även dessa maskiner kopplade mot samma kylmedelkylare. Anläggningen var väldigt energislukande och delvis i mycket dåligt skick. Inledningsvis begränsades dock tankarna kring att endast byta ut kylmaskinerna och behålla frysmaskinerna samt kyl- och frysmöblerna. En första offert togs in som då också var just bara nya kylmaskiner. Tillsammans med konsulten Henrik Nylén på Drivkraft i Göteborg AB bestämdes dock att se över andra alternativ. NR Kyl AB kopplades in och vi kom snabbt fram till ett annat förslag, ett med transkritisk CO 2. Till en början var Samir en aningen skeptisk till detta förslag men lockades av energisiffrorna vi utlovade, även om det innebar att byta till nya kyl- och frysmöbler. Efter mycket tankar och funderingar samt referensbesök valde Samir att gå på förslaget ifrån NR Kyl AB ihop med nya diskar ifrån Arneg/Wica. Nya kylanläggningen har varit i drift sedan Maj 2014 och vi har inte haft några driftstörningar alls. Se tekniska data på sidan 10 En investering som syns direkt på elräkningen... Andreas 2 3

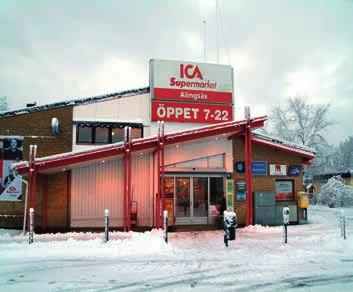

ICA Supermarket Noltorp, Alingsås Vi träffade handlaren Dejan Vulevic vid ett spontant besök i butiken redan 2012. Dejan förklarade att han skulle bygga om inom kort och skulle höra av sig.

Den gamla kylanläggningen i Noltorp var delvis väldigt ålderstigen, vissa delar sedan 70-talet, där de äldsta delarna var i direktexpansion (DX) och där varma sidan var kopplad till ett

3 ICA Supermarket Noltorp, Alingsås Vi träffade handlaren Dejan Vulevic vid ett spontant besök i butiken redan Dejan förklarade att han skulle bygga om inom kort och skulle höra av sig. Det gjorde han, då med en konsulthandling i handen ifrån Rehnby Konsult, Magnus Rehnby. Den gamla kylanläggningen i Noltorp var delvis väldigt ålderstigen, vissa delar sedan 70-talet, där de äldsta delarna var i direktexpansion (DX) och där varma sidan var kopplad till ett ventilationsaggregat av FT-typ (fabr. Kryotherm). Det fanns också en nyare del med diskar som kyldes av pumpad brine (glykol) med ett vätskekylaggregat placerat på utsidan utan koppling till återvinning på varma sidan. Handlingen som MR tagit fram pekade på några olika alternativa vägar att gå. Antingen skulle den nyare brine-delen behållas och byggas ut eller så skulle man satsa på en lösning med CO 2. Förfrågan lämnades till ett antal aktörer däribland NR Kyl AB. Vi tog fram underlag och körningar samt offert på ett transkritiskt CO 2 aggregat, även här ifrån Danska Advansor. Våra beräkningar och körningar visade att den nya anläggningen skulle dra avsevärt mindre energi än tidigare även om antalet diskar skulle utökas. Efter noggrann utvärdering valdes vårt förslag och samt förslag med nya diskar ifrån Arneg/Wica. Nu har anläggningen varit i drift i nästan 1år, vi kan se att den utlovade energireduceringen var där ifrån början. Anläggningen har fungerat fantastiskt bra och handlare Dejan Vulevic är mycket nöjd. Utöver detta har även NR Kyl installerat befintligt vätskylaggregat mot det nya ventilationsaggregatet för komfortkyla och vi har bytt ut elektrisk ridåvärme i entrén mot ridåvärme med en Mitsubishi värmepump. Se tekniska data på sidan 11 Nu sparar vi pengar på vår tuffa miljöprofil... Dejan Vulevic 4 5

NR-Kyls serviceprogram Vi vill passa på att informera om vikten av

Övervakningssystemet är kopplat till samtliga regulatorer och

4 NR-Kyls serviceprogram Vi vill passa på att informera om vikten av moderna övervakningssystem som samlar mätdata och inte minst larmar vid fel. NR Kyl AB har valt att arbeta med den Norska leverantören Iwmac. Övervakningssystemet är kopplat till samtliga regulatorer och håller koll på diskar, kyl- och frysmaskiner, ventilation, ström/energiförbrukning, etc. Eventuella fel hanteras av en larmcentral i Norge som sedan ringer till er eller direkt till NR Kyl. Nästan all problematik och driftstörningar analyseras först ifrån vårt kontor, där kan oftast bestämmas och klarläggas vad problemet är innan vi åker ut. Att mäta är att veta Patrik Hultberg, Kyltekniker 6 7

Ett kyligt konstaterande: Den nya F-gasförordningen är klubbad i EU och detta innebär att vi skall trappa ner och fasa ut köldmedier som inte är bra för miljön.

Här kan nämnas att det så vanliga köldmediet i butiker R404A har en GWP-faktor på 3922 vilket i sig betyder att 1kg R404A är samma sak som 3922kg CO 2.

Det regelverk som våra normala köldmedier omfattas av berör inte CO 2, därför finns inget lagkrav som säger att vi skall ha läcksökning med återkommande

Det kanske låter för bra för att vara sant men det är så bra: Låg investeringskostnad Låg driftkostnad Hög tillförlitlighet Köldmediemässigt, 100% miljövänligt.

NR Kyl AB som partner, ger er en trygg situation efter avslutad installation. Vi kan det vi säljer! Inga alternativ, det här ÄR revolutionen.

5 Ett kyligt konstaterande: Den nya F-gasförordningen är klubbad i EU och detta innebär att vi skall trappa ner och fasa ut köldmedier som inte är bra för miljön. Nu är det den växthuspåverkande delen som är i fokus och benämns i grad av GWP Global warming potential. På svenska blir det växthus-påverkande-effekt. Här kan nämnas att det så vanliga köldmediet i butiker R404A har en GWP-faktor på 3922 vilket i sig betyder att 1kg R404A är samma sak som 3922kg CO 2. Per definition har alltså CO 2 GWP-faktorn 1. Det regelverk som våra normala köldmedier omfattas av berör inte CO 2, därför finns inget lagkrav som säger att vi skall ha läcksökning med återkommande kontroller. Man säger ju ibland win-win situation där det skall vara bra för alla involverade parter. Det här är verkligen precis det. Här finns inga baksidor. Det kanske låter för bra för att vara sant men det är så bra: Låg investeringskostnad Låg driftkostnad Hög tillförlitlighet Köldmediemässigt, 100% miljövänligt. Inga krav på återkommande läcksökningar, inga papper skall lämnas till miljö & hälsa. NR Kyl AB som partner, ger er en trygg situation efter avslutad installation. Vi kan det vi säljer! Inga alternativ, det här ÄR revolutionen. Det är egentligen konstigt eftersom detta inte är ett nytt köldmedium. Men tekniken hur man skall använda det på ett modernt sätt är ny. Idag finns lösningar för alla typer av butiker, oavsett om det är en bensinstation eller ett varuhus. Med ganska stor säkerhet och så långt vi kan se just nu finns inga andra lika bra alternativ för butiker. Framtiden är här, vi hjälper er att nå den. 8 9

Teknik Teknik Hemköp på Masthuggstorget, Göteborg ICA Supermarket Noltorp, Alingsås 120000 Driftstart CO 2 120000 100000 2013 100000 2013 80000 80000 Driftstart CO 2 60000 2015 2014 60000 2015 2014

6 Teknik Teknik Hemköp på Masthuggstorget, Göteborg ICA Supermarket Noltorp, Alingsås Driftstart CO Driftstart CO jan feb mar apr maj jun jul aug sep okt nov dec jan feb mar apr maj jun jul aug sep okt nov dec Elförbrukning (Maj) Elförbrukning (April) Gamla anläggningens tekniska data: Total kyleffekt kyl: 98,2kW Total fryseffekt: 19kW Total årlig energiförbrukning (el): 1174MWh (hela butiken) Total köldmediemängd: 90kg HFC CO 2 -ekvivalenter: kg Nya anläggningens tekniska data: Total kyleffekt:72,5kw Total fryseffekt: 16,1kW Total årlig energiförbrukning (el): 810MWh (-44 %) (hela butiken) Total köldmediemängd: 170kg CO 2 CO 2 -ekvivalenter: 170kg Gamla anläggningens tekniska data: Total kyleffekt kyl: 40kW + 44kW (dx+brine) Total fryseffekt: 30-35kW Total årlig energiförbrukning (el): 1090MWh Total köldmediemängd: 170kg (R404A och R134a) CO 2 -ekvivalenter: kg Nya anläggningens tekniska data: Total kyleffekt:80kw Total fryseffekt: 22,6kW Total årlig energiförbrukning (el): 776MWh (-40 %) (hela butiken) Total köldmediemängd: 170kg CO 2 CO 2 -ekvivalenter: 170kg 10 11

7 Läs om två livsmedelsbutiker med ålderstigna kyl- och frysanläggningar som hade återkommande tekniska problem och som inte heller gav den varuplacering och exponering man ville ha. Men inte nog med att de fungerade dåligt. De drog också väldigt mycket energi. Det var dags att tänka nytt. NR KYL hade lösningen som nu revolutionerar synen på kyl- och frysanläggningar för livsmedelshandeln. CO 2 Vi är NR Kyl AB Som kund till NR Kyl vet vi att ni kommer märka skillnad. Allt vi gör utgår ifrån att du som kund skall känna dig nöjd med resultatet av vårt arbete. Samtidigt är grunden i alla våra förslag och förbättringar att era system skall göra av med så lite energi som möjligt och vara så driftsäkra som det bara går. Vi kommer alltid att se till att din anläggning är driftoptimerad och att ombyggnader och förändringar bottnar i energieffektiva resultat. Vi utgår ifrån ändamålsenliga lokaler i Partille. För närvarande är vi 10 stycken men skall inom kort bli Omsättningen är ca.18 MSEK för Vi ser dock inget egenvärde i hög omsättning. Målet är en ekonomiskt stabil verksamhet med kontinuerligt utbildad personal och ett antal kunder i vårt närområde som uppskattar kvalité och kontinuerligt förbättrade energisiffror. Antingen är du en av dem redan annars hoppas vi att du snart blir det info@nrkyl.se
