Behovsanpassad belysning i vårdlokaler

Transkript

1 Behovsanpassad belysning i vårdlokaler eleffektiv, kostnadsbesparande och hållbar belysning Jan Lindberg

2 invånare invånare

3 Hälso- och sjukvård Tandvård Regional utveckling Hälso- och sjukvård Tandvård Regional utveckling

4 Antal anställda 7000

5 Örnsköldsviks sjukhus

6 Miljö och pengar -Energieffektivisering - Förnybar energi

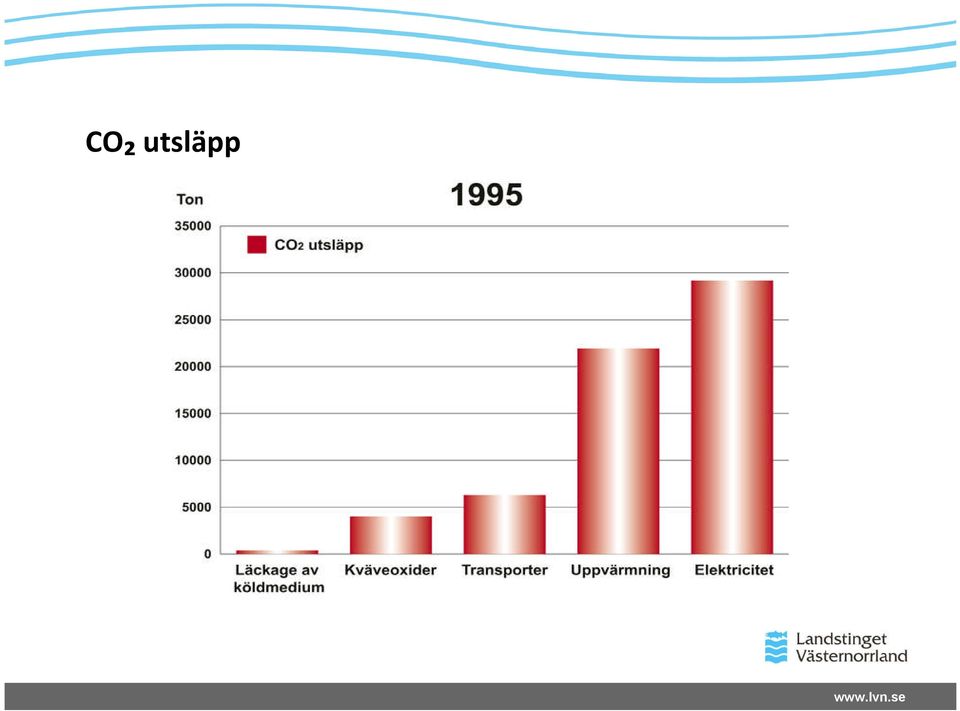

7 CO² utsläpp

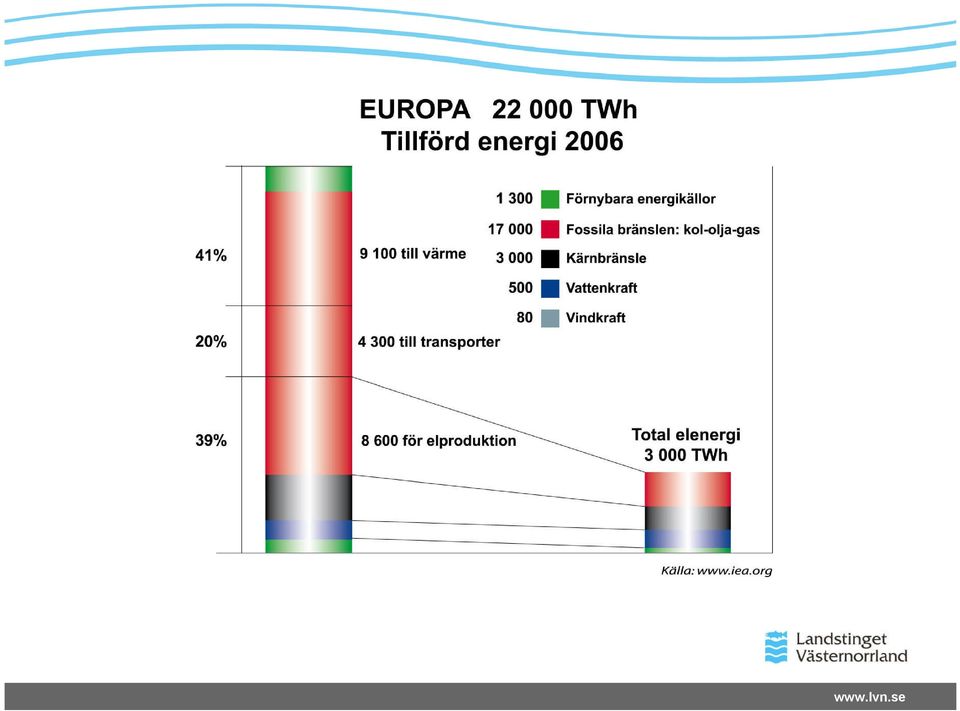

8

9

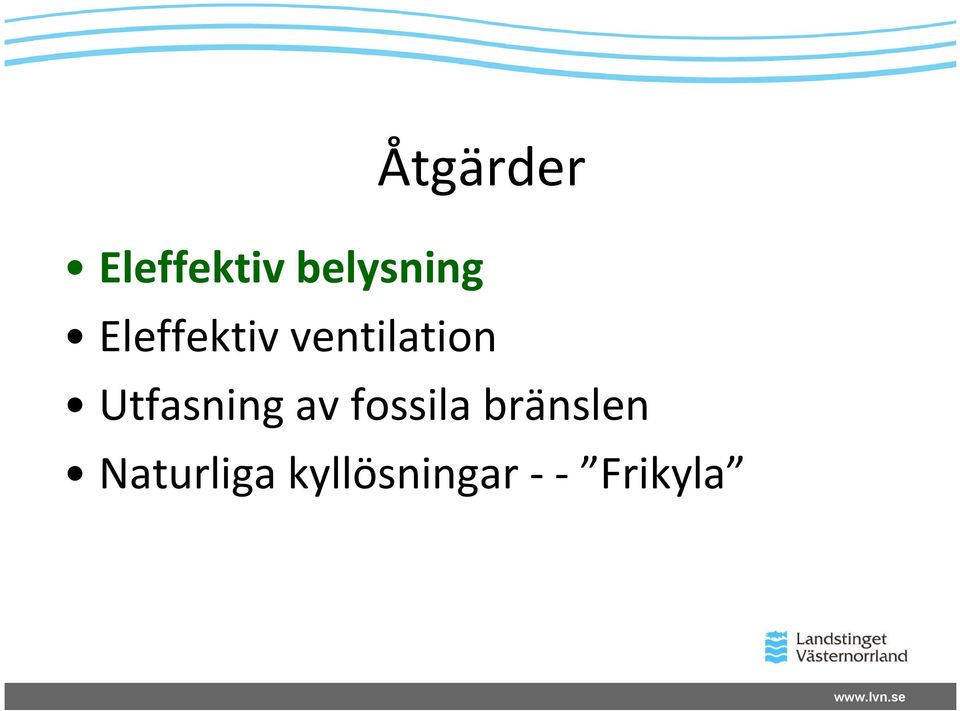

10 Åtgärder Eleffektiv belysning Eleffektiv ventilation Utfasning av fossila bränslen Naturliga kyllösningar - - Frikyla

11 Förstudie Analys/ Inventering Projektering Genomförande Resultat Projektledning Målgruppen/brukare Utvärdering Konsulter Entreprenörer

12 Fördelar med att byta till modern teknik Lägre energibehov Bättre miljö Flexibilitet Bekvämt

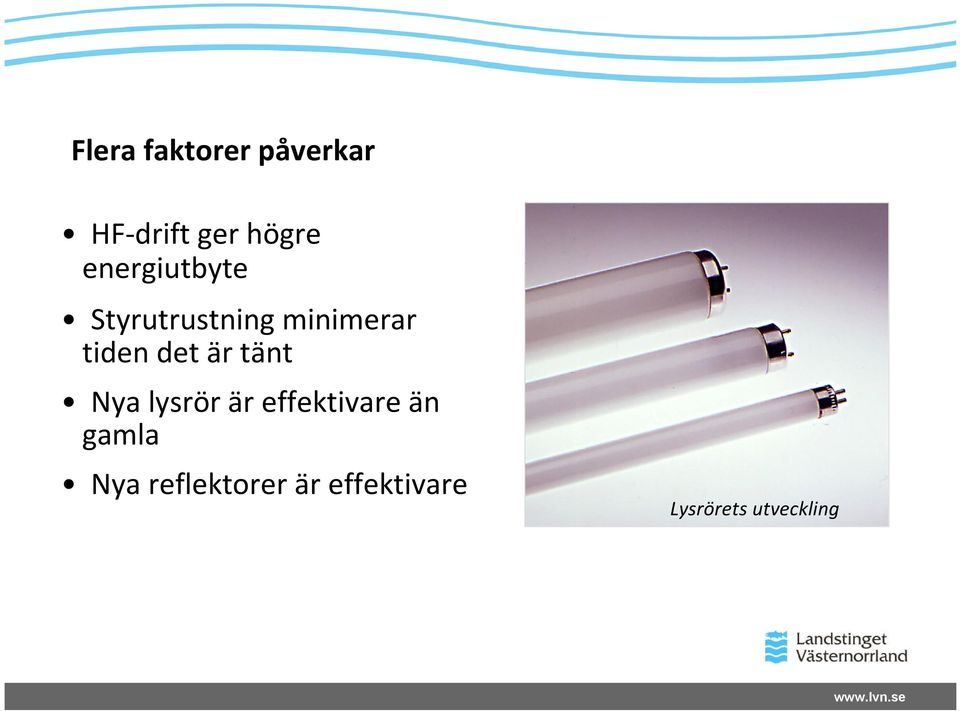

13 Flera faktorer påverkar HF-drift ger högre energiutbyte Styrutrustning minimerar tiden det är tänt Nya lysrör är effektivare än gamla Nya reflektorer är effektivare Lysrörets utveckling

14 Ergonomiska fördelar med HF-drift Minskat flimmer Stroboskopeffekter försvinner Direktstart Möjligheter till reglering av ljusstyrka

15 Tekniska och ekonomiska fördelar med HF-drift Energieffektivare Längre livslängd på lysröret Lägre övertoner Svagare magnetfält Bortkoppling av blinkande lysrör Skydd mot överhettning Lägre tillförd effekt minskar kylningsbehovet

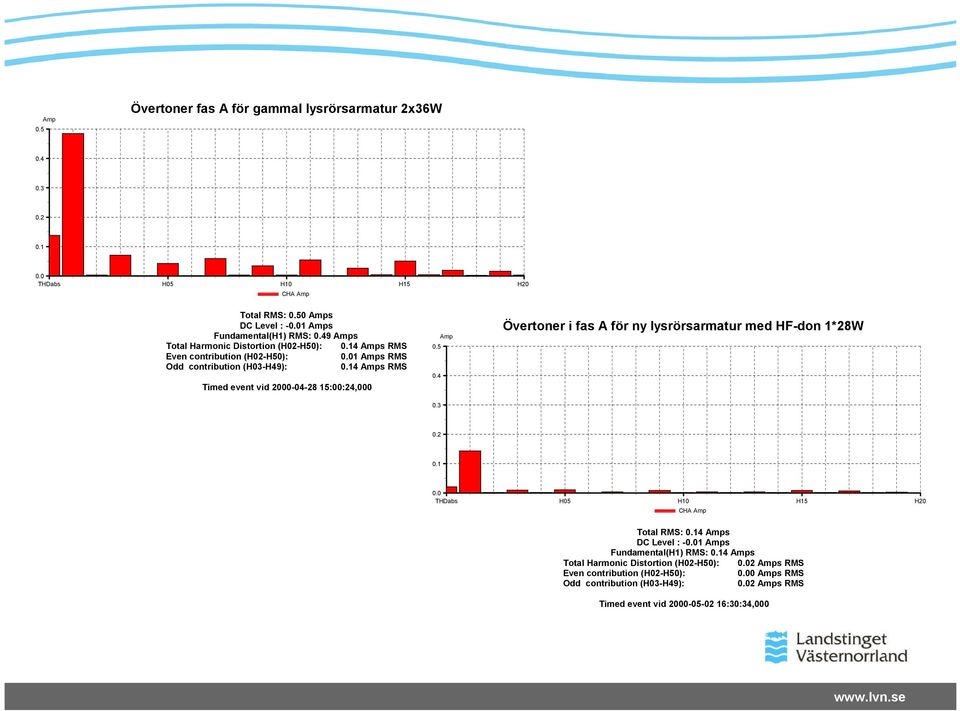

16 Övertoner fas A för gammal lysrörsarmatur 2x36W Amp THDabs H05 H10 H15 H20 CHA Amp Total RMS: 0.50 Amps DC Level : Amps Fundamental(H1) RMS: 0.49 Amps Total Harmonic Distortion (H02-H50): 0.14 Amps RMS Even contribution (H02-H50): 0.01 Amps RMS Odd contribution (H03-H49): 0.14 Amps RMS Övertoner i fas A för ny lysrörsarmatur med HF-don 1*28W Amp Timed event vid :00:24, THDabs H05 H10 H15 H20 CHA Amp Total RMS: 0.14 Amps DC Level : Amps Fundamental(H1) RMS: 0.14 Amps Total Harmonic Distortion (H02-H50): 0.02 Amps RMS Even contribution (H02-H50): 0.00 Amps RMS Odd contribution (H03-H49): 0.02 Amps RMS Timed event vid :30:34,000

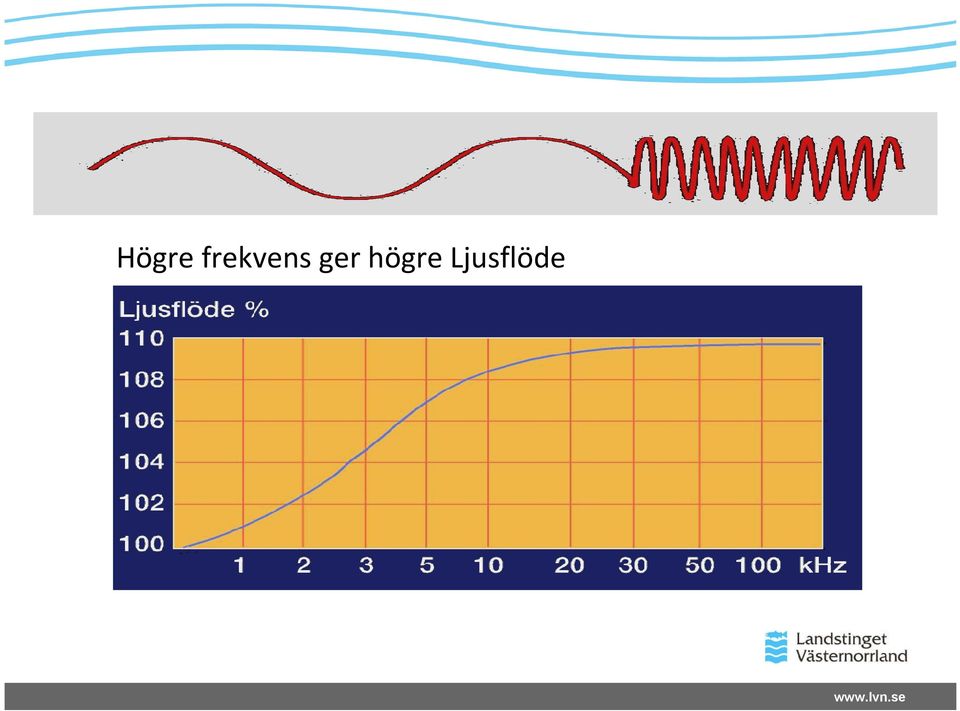

17 Högre frekvens ger högre Ljusflöde

18 Styrsystem sparar energi Närvarodetektorer vid dörr Närvarodetektorer och PLC Närvaro och ljussensor i armatur Ljuddetektorer DALI Belysningsstyrning

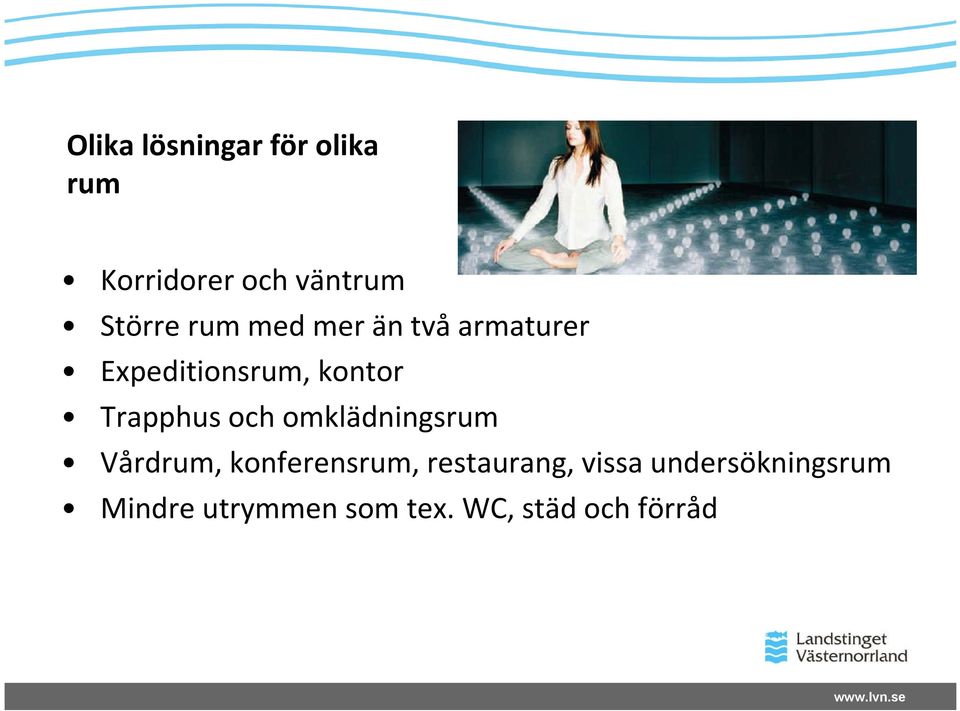

19 Olika lösningar för olika rum Korridorer och väntrum Större rum med mer än två armaturer Expeditionsrum, kontor Trapphus och omklädningsrum Vårdrum, konferensrum, restaurang, vissa undersökningsrum Mindre utrymmen som tex. WC, städ och förråd

20 Olika rum kräver olika lösningar NÄRVARODETEKTORER OCH PLC NÄRVAROSTYRNING MED ENERGIBOX NÄRVAROSTYRNING FRÅN VÄGGSTRÖM-STÄLLARE NÄRVAROSTYRNING I ARMATURER EJ LÄMPLIGT MED NÄRVAROSTYRNING

21 Korridorer och väntrum Närvarodetektorer och PLC

22 PLC LOGO Programmerbar styrenhet Program utformas efter behov

23 Större rum med mer än två armaturer Wattstopper som ersätter vanlig strömställare Närvarodetektorer och styrprogram i PLC DALI styrsystem med närvarogivare Man tänder och släcker själv men om man glömmer att släcka så släcks det automatiskt efter en viss tid

24 Expeditionsrum, kontor Belysningsarmaturer med inbyggda Närvarogivare och ljussensorer Alternativt externa givare + tryckknapp.

25 Trapphus, Omklädningsrum Ljuddetektorer

26 Vårdrum, konferensrum, restaurang mm DALI Belysningsstyrning ibland i kombination med PLC

27 DALI Belysningsstyrning Varje enskild armatur har en egen adress Styrprogram utformas efter lokal och behov

28 Mindre utrymmen, WC, städ, mindre förråd Rörelsedetektor som ersätter vanlig strömställare

29 Utomhusbelysning

30 Antal armaturer MWh Elförbrukning/år 2000 St Årlig besparing MWh Före Efter 0 Före Efter

31 Resultat Eleffektiv belysning Belysning Sundsvall Lokala investeringsprogrammet Objekt SUMMA Total FÖRE FÖRE EFTER EFTER Årlig Elreduktion kostnad antal energi/år antal energi/år besparing i Milj kr armaturer MWh armaturer MWh MWh % 13, % Belysning Sundsvall Lokala investeringsprogrammet Objekt SUMMA Total FÖRE FÖRE EFTER EFTER Årlig Elreduktion kostnad antal energi/år antal energi/år besparing i Milj kr armaturer MWh armaturer MWh MWh % 7, % Belysning LVN Klimatinvesteringsprogrammet Objekt SUMMA Total FÖRE FÖRE EFTER EFTER Årlig Elreduktion kostnad antal energi/år antal energi/år besparing i Milj kr armaturer MWh armaturer MWh MWh % 14, %

32 Elförbrukning Sundsvalls sjukhus ,5 2 1, ,5 0 jan feb mar apr maj jun jul aug sep okt nov dec

33

34 CO² utsläpp

35 Vad är nästa belysningssteg!?

36 Exempel LED-Belysning Entré hall 60x35W LED 8,5W/m² DALI styrning Normalläge Max 80%, 6,8W/m² (Tidigare 39,6W/m²)

37 Exempel LED-Belysning Ambulans hall 30x(2x58)W LED 5,9W/m² 1-10V styrning Normalläge MAX 80%, 4,7W/m²

38 Exempel LED-Belysning Undersökningsrum 4x52W LED 13,8W/m² DALI styrning Normalläge Max 80%, 11,1W/m² (Tidigare 39,2W/m²)

39 Exempel LED-Belysning Ytterbelysning 30W LED (Tidigare 125W HQ)

40 Energikrav Ny- och ombyggnad;löpande drift

41

42 Naturliga förutsättningar

43 Mål och visioner Energifaktor kwh/m2 200 värme el

44

45 Viljan att fförändra örändra ä ärr viktigare ä nn ågonsin än någonsin Anta utmaningen!!
