1 Svenskt Vatten Enerigieffektivisering av VA sektorn Svenskt Vatten, Enerigieffektivisering av VA sektorn Lena Blad

2 Geografin Ockelbo Gävle Sandviken Älvkarleby Hofors

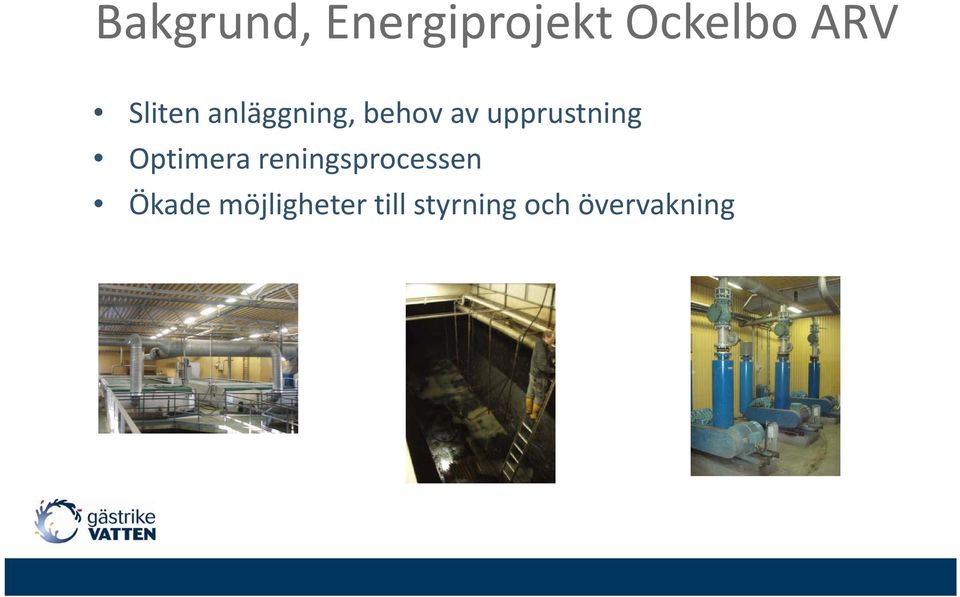

3 Bakgrund, Energiprojekt Ockelbo ARV Sliten anläggning, behov av upprustning Optimera reningsprocessen Ökade möjligheter till styrning och övervakning

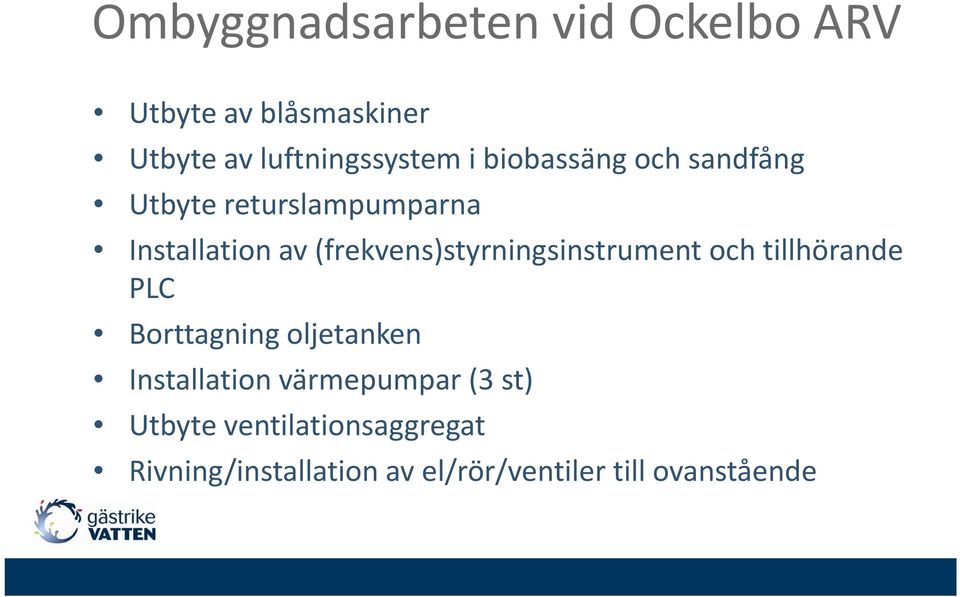

4 Ombyggnadsarbeten vid Ockelbo ARV Utbyte av blåsmaskiner Ub Utbyte av luftningssystem i biobassäng b och sandfång Utbyte returslampumparna Installation av (frekvens)styrningsinstrument och tillhörande PLC Borttagning oljetanken Installation värmepumpar (3 st) Utbyte t ventilationsaggregat t Rivning/installation av el/rör/ventiler till ovanstående

(frekvens)styrningsinstrument och tillhörande PLC Borttagning oljetanken Installation

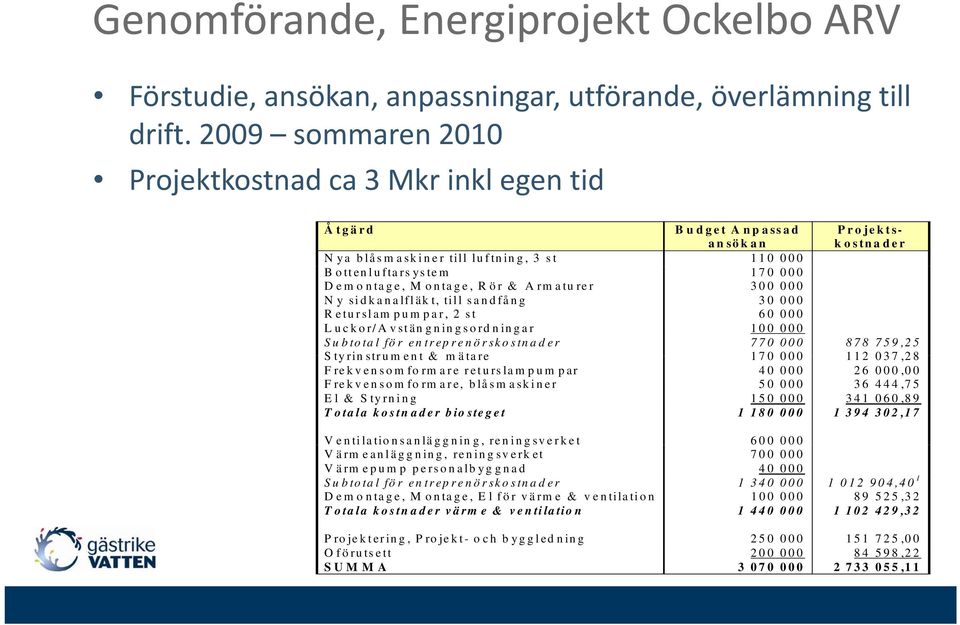

5 Genomförande, Energiprojekt Ockelbo ARV Förstudie, ansökan, anpassningar, utförande, överlämning till drift sommaren 2010 Projektkostnad ca 3 Mkr inkl egen tid Åtgärd Budget Anpassad ansökan Projektskostnader N ya blåsmaskiner till luftning, 3 st Bottenluftarsystem Demontage, M ontage, Rör & Armaturer N y sidkanalfläkt, till sandfång Returslam pumpar, 2 st Luckor/Avstängningsordningar Subtotal för entreprenörskostnader ,25 Styrinstrument & mätare ,28 Frekvensomformare returslampum par ,00 Frekvensomformare, blåsmaskiner ,75 El & Styrning ,89 Totala kostnader biosteget ,17 Ventilationsanläggning, g, rening sverket Värm eanläggning, reningsverket Värm epump personalbyggnad Subtotal för entreprenörskostnader ,40 1 Demontage, M ontage, El för värme & ventilation ,32 Totala kostnader värm e & ventilation ,32 Proje k tering, Proje k t- och b yggl ed n ing ,00 Oförutsett ,22 SUM M A ,11

Rör & Armaturer 300 000 N y sidkanalfläkt, till sandfång 30 000 Returslam pumpar, 2 st 60 000 Luckor/Avstängningsordningar 100 000 Subtotal för entreprenörskostnader 770 000 878 759,25 Styrinstrument

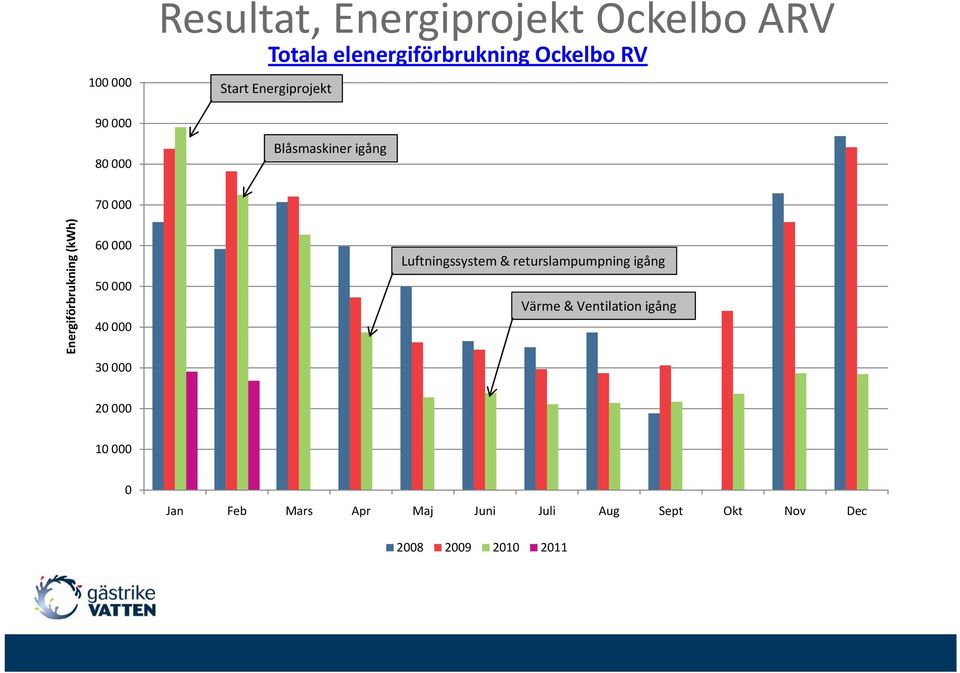

6 Resultat, Energiprojekt Ockelbo ARV Totala elenergiförbrukning i Oklb Ockelbo RV Start Energiprojekt Blåsmaskiner igång Energifö örbrukning (kwh h) Luftningssystem & returslampumpning igång Värme & Ventilation igång Jan Feb Mars Apr Maj Juni Juli Aug Sept Okt Nov Dec

60 000 50 000 40 000 30 000 Luftningssystem & returslampumpning igång Värme & Ventilation

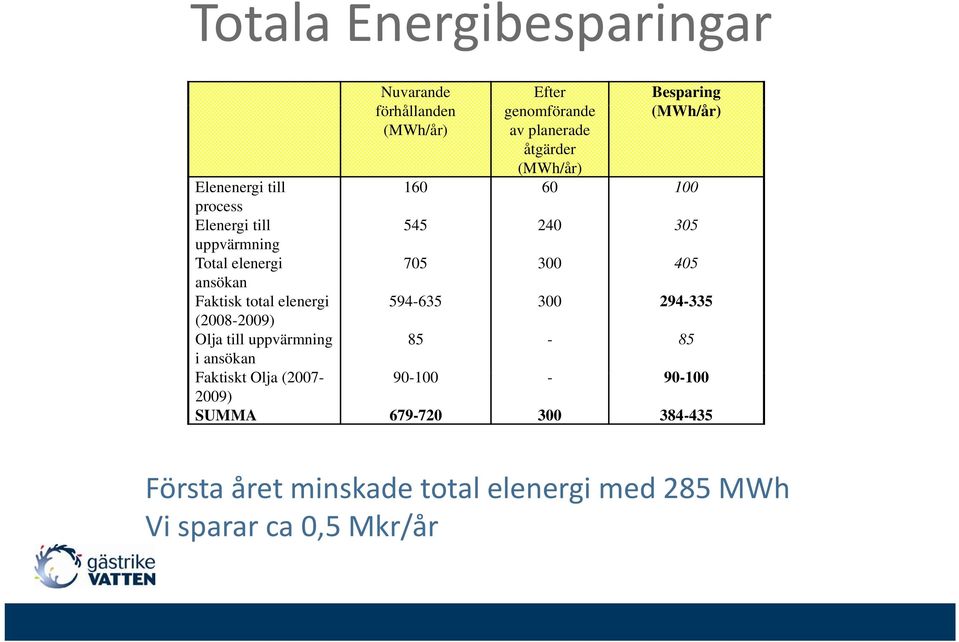

7 Totala Energibesparingar Nuvarande förhållanden Efter genomförande Besparing (MWh/år) (MWh/år) av planerade åtgärder (MWh/år) Elenenergi till process Elenergi till uppvärmning Total elenergi ansökan Faktisk total elenergi ( ) Olja till uppvärmning i ansökan Faktiskt Olja ( ) SUMMA Första året minskade total elenergi med 285 MWh Vi sparar ca 0,5 Mkr/år

405 ansökan Faktisk total elenergi 594-635 300 294-335 (2008-2009) Olja till uppvärmning 85-85 i ansökan Faktiskt

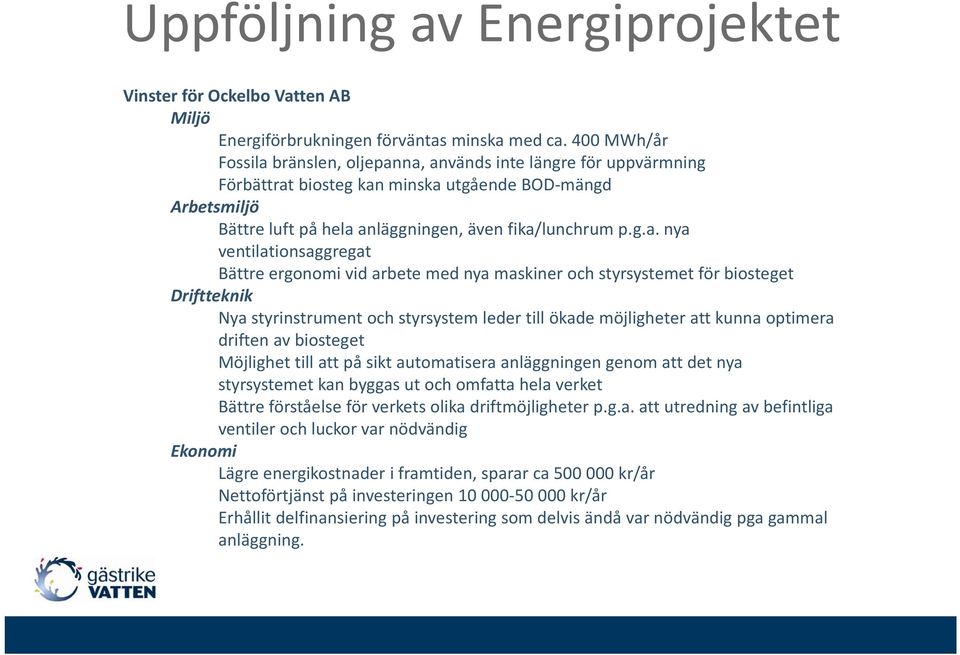

8 Uppföljning av Energiprojektet Vinster för Ockelbo Vatten AB Miljö Energiförbrukningen förväntas minska med ca. 400 MWh/år Fossila bränslen, oljepanna, används inte längre för uppvärmning Förbättrat biosteg kan minska utgående BOD mängd Arbetsmiljö Bättre luft på hela anläggningen, även fika/lunchrum p.g.a. nya ventilationsaggregat Bättre ergonomi vid arbete med nya maskiner och styrsystemet för biosteget Driftteknik Nya styrinstrument och styrsystem leder till ökade möjligheter att kunna optimera driften av biosteget Möjlighet till att på sikt automatisera anläggningen genom att det nya styrsystemet kan byggas ut och omfatta hela verket Bättre förståelse för verkets olika driftmöjligheter p.g.a. att utredning av befintliga ventiler och luckor var nödvändig Ekonomi Lägre energikostnader i framtiden, sparar ca kr/år Nettoförtjänst på investeringen kr/år Erhållit delfinansiering på investering som delvis ändå var nödvändig pga gammal anläggning.

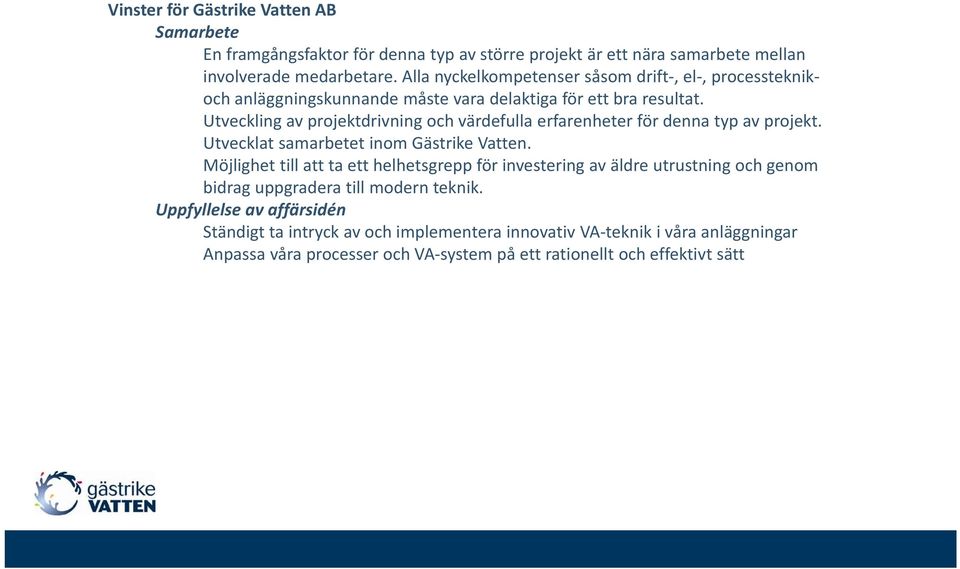

9 Vinster för Gästrike Vatten AB Samarbete En framgångsfaktor för denna typ av större projekt är ett nära samarbete mellan involverade medarbetare. Alla nyckelkompetenser såsom drift, el, processteknikoch anläggningskunnande måste vara delaktiga för ett bra resultat. Utveckling av projektdrivning ochvärdefulla erfarenheter för denna typ av projekt. Utvecklat samarbetet inom Gästrike Vatten. Möjlighet till att ta ett helhetsgrepp för investering av äldre utrustning och genom bidrag uppgradera till modern teknik. Uppfyllelse avaffärsidénaffärsidén Ständigt ta intryck av och implementera innovativ VA teknik i våra anläggningar Anpassa våra processer och VA system på ett rationellt och effektivt sätt

Utveckling av projektdrivning ochvärdefulla erfarenheter för denna typ av projekt. Utvecklat samarbetet inom Gästrike Vatten.

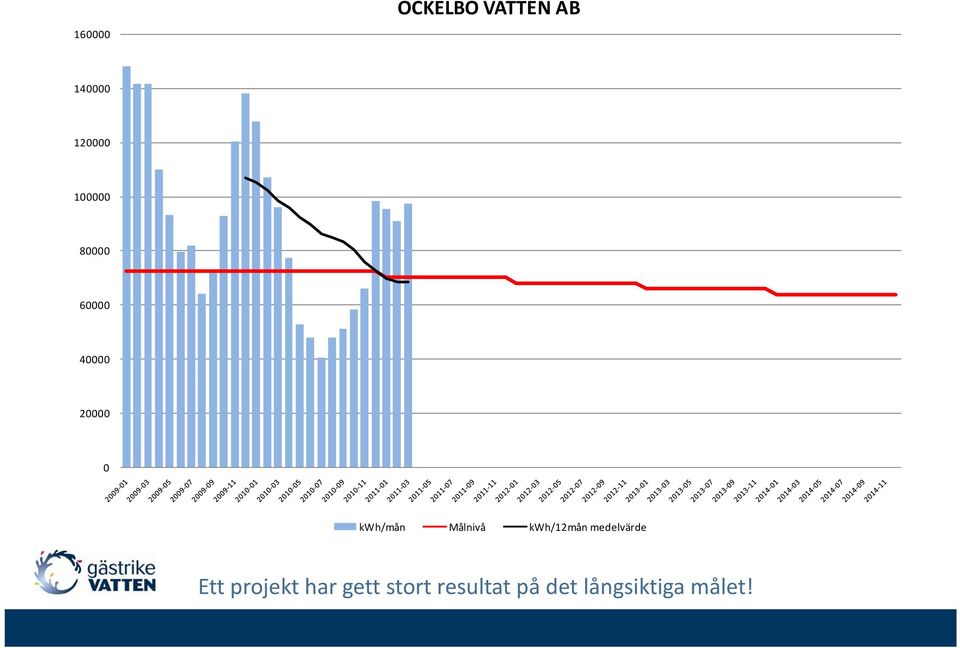

10 OCKELBO VATTEN AB kwh/mån Målnivå kwh/12mån medelvärde Ett projekt har gett stort resultat på det långsiktiga målet!

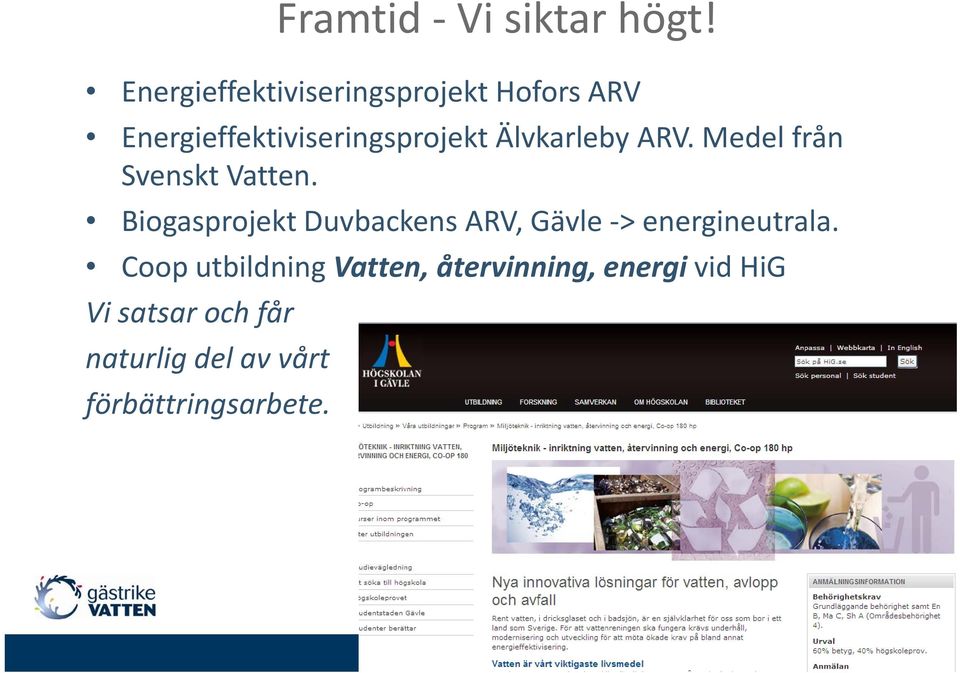

11 Framtid Vi siktar högt! Energieffektiviseringsprojekt Hofors ARV Energieffektiviseringsprojekt Älvkarleby ARV. Medel från Svenskt Vatten. Biogasprojekt Duvbackens ARV, Gävle > > energineutrala. Coop utbildning Vatten, återvinning, energi vid HiG Visatsaroch får naturlig del av vårt förbättringsarbete.

Älvkarleby ARV. Medel från Svenskt Vatten.

12 Tack för att ni lyssnat!
