1 Populärt köldmedium i ny applikation TEXT OCH FOTO: JOHAN TEGNELIUS Johan Danhall, Inge Lundgren och Mattias Pettersson från Kylteknik i Kalmar tillsammans med Paul Levau från Daikin Sweden. R410A har slagit igenom med buller och brak på marknaden, inte minst inom värmepumpsegmentet. Nu växer köldmediet inom ett nytt segment, butikskyla. KYLA+ VÄRMEPUMPAR NR 8/

2 Johan Danhall från Kylteknik i Kalmar har svarat för en stor del av arbetet med kylinstallationen. R410 är kanske inte så vanligt i butikskylanläggningar, men med ny teknik kanske det kan komma att ändras. Det är Daikin som lanserat sitt koncept kallat Conveni-Pack och som kombinerar kyla, luftkonditionering och värme i ett och samma aggregat. Conveni i Conveni-Pack står här för Convenience Store, butik. I första hand är typobjektet en bensinstation eller mindre närbutik, men nu har man även prövat det i större objekt än så. I Kolberga, Oskarshamn, har man precis öppnat en helt ny Coop Konsum-butik. När vi besöker butiken i mitten av november har den bara varit öppen i tre veckor. Självklart spelade priset en stor roll vid valet av kyl- och värmelösning här, men det var inte den enda anledningen till att man föll för idén med Conveni-Pack. Anläggningen tar ganska lite utrymme i anspråk och man får kyla, värme och luftkonditionering i ett och samma paket, berättar Inge Lundgren från Kylteknik i Kalmar, som ansvarat för installationen. Dessutom är det energieffektivare än vad ett motsvarande indirekt system skulle vara. Styr- och reglersystemet kommer inbyggt med utrustningen. IngaLill, Anja och Susanne På baksidan av fastigheten hittar vi de tre aggregaten som utgör grunden i systemet. Utomhusdelarna är namngivna och märkta med IngaLill, Anja respektive Susanne efter tre av damerna i personalen. Namngivningen är inte bara ett kul sätt att uppmärksamma personalen på utan har faktiskt en ytterligare tanke. Om systemet larmar på CVP1 så blir det med ens mer tekniskt och personalen får fundera ett extra varv på vilket aggregat det handlar om samt vilka system som det servar, det blir lite enklare om man pratar om systemen med namn istället, säger Inge Lundgren. De tre aggregaten står placerade på fundament, väl inhägnade, och trots att vi bara står någon meter ifrån dem hörs knappt att de är igång. 18 KYLA+ VÄRMEPUMPAR NR 8/2011

3 Med rundblåsande och självrengörande takkassetter värms lokalerna med återvunnen värme. Kondensorfläktarna står i princip helt stilla nu, förklarar Paul Levau från Daikin, vilket beror på att all värme från kylsystemen återvinns. Det känns ju betydligt trevligare än att behöva blåsa ut all den energin. Mäter energiförbrukningen Inge Lundgren med kollegor har tidigare installerat en systerbutik till denna som ligger inte allt för långt bort. Systerbutiken är bygg mer traditionellt med köldbärarsystem, i övrigt är de näst intill identiska. På den har man mätt energiförbrukningen ganska noga så om ett par månader kommer man att kunna få en indikation på hur mycket energiförbrukningen skiljer sig åt mellan butikerna. I den nya butiken har vi satt in tre elmätare som kompletterar butikens egen mätare, berättar Inge. Det sitter en elmätare för kyldiskarna, en för frysdiskarna och sedan mäter vi totalen på aggregaten. På så sätt kan vi se hur mycket anläggningen drar och det ska bli spännande att jämföra förbrukningen för de bägge butikerna, när vi har lite mer mätdata från den nya anläggningen. Utomhusdelarna utgör hjärta och hjärna i anläggningen, det är här ifrån som anläggningen styrs. Genom att lyfta bort en lucka i fronten kommer man åt programmeringspanelen och härifrån kan alla inställningar göras. Det finns så klart även möjlighet att via mod bus ansluta en PC och styra anläggningen från denna. Det finns 3 kompressorer i systemet, en inverterstyrd och två stycken standard. Inverterkompressorn och en av standardkompressorerna går till kyl och frys applikationerna, och den andra standardkompressorn går enbart till luftkonditionering samt till värmepumpdrift. När inverterkompressorn jobbat på högsta frekvensen en viss tid så går den ner i varv och startar upp standardkompressorn, sen börjar den så smått varva upp igen för att kunna tillgodose rätt kyl/ frys kapacitet. Den andra standardkompressorn går in i värmepumpsdrift om värme behovet är större i butiken än vad som går att värme återvinna från kyl- och frysapplikationerna under höst- och vintermånaderna, plus att den ombesörjer luftkonditionering under vår- och sommarmånaderna med en effekt på ca 15kW kyla/utedel. Om fullt kylbehov föreligger kan vi återvinna upp till cirka 82kW värme från anläggningen, berättar Paul Levau. Den tredje kompressorn jobbar som värmepump och med den kan vi få ytterligare 20 kw värme. Standardkompressorn som jobbar mot luftkonditioneringen kan användas för att gå in och stötta kylproduktionen om det skulle behövas, så det finns med andra ord en viss säkerhet och överkapacitet inbyggt. Att det är rätt kompakt och trångt inne i aggregaten behöver knappast påpekas, men reparationer om de behövs begränsas normalt sett till enbart byte av kompressor eller kretskort. Enbart kyljobb Vi rör oss inåt i butiken för att titta på installationen och prata mer med Inge och hans kollegor från Kylteknik i Kalmar, Johan Danhall och Mattias Pettersson. För Kylteknik i Kalmar är det här den första butiken man byggt som enligt Daikins koncept, ett koncept som bygger Alla kylobjekt i butiken kyls med Conveni-Packlösningen. PRENUMERERA PÅ VÅRT NYHETSBREV HELT KOSTNADS- FRITT! Besök och registrera dig nu. KYLA+ VÄRMEPUMPAR NR 8/

4 För att komma ner i rätt temperatur i frysdiskarna finns boosteraggregat. på VRV-tekniken och alltså innebär att det är ett DX-system rakt igenom. Både på varma och kalla sidan. Den totala fyllnadsmängden för det aktuella systemet, med tre aggregat, landar på cirka 92 kg för kylan, värmen och luftkonditioneringen. Den maximala värmekapaciteten i systemet är 105kW, varav 84kW är återvunnen från kylproduktionen. För luftkonditioneringen finns 41kW att tillgå och för kyl och frys finns 42kW respektive 17kW kapacitet. Man kan ju också konstatera att det blir bra mycket mer kyljobb med ett sådant här system än vad man annars är van vid i samband med butiksinstallationer, säger Johan Danhall. Vi kan ta allt själva. Det är köldmedierör som dras hela vägen vilket gör att VVS-delen av installationen är ganska begränsad. Köldmedierören dras från utedelarna och in i butiken, där de förlagts under taket på vinden. Vi fick komma in ganska tidigt i byggfasen, innan undertaket var på plats, och kunde dra rören snabbt och enkelt, berättar Johan. Arbetsmässigt så är det ett smidigt system att installera på så sätt. Rören är dragna i stråk från aggregaten, upp innanför taket och ut till de olika värme- och kylobjekten. Objekten är i sin tur grupperade i olika zoner. För att göra det enkelt har varje zon färgmarkerats i alla principschema och motsvarande färgmarkering finns även längs med rörstråken. På så sätt blir det lätt och tydligt att se vilka rör som hör till vilket objekt oavsett var man befinner sig ute i butiken. På baksidan av fastigheten hittar vi de tre utomhusdelarna. Döpta till IngaLill, Anja och Susanne. Diskar av standardutförande I maskinrummet, som byggdes för att placera vätskekylare i, är det luftigt och ljust. Kylaggregaten står ju som bekant inte här utan är placerade på andra sidan väggen, utomhus. Kvar i maskinrummet är ventilationsaggregatet, styrskåpet 20 KYLA+ VÄRMEPUMPAR NR 8/2011

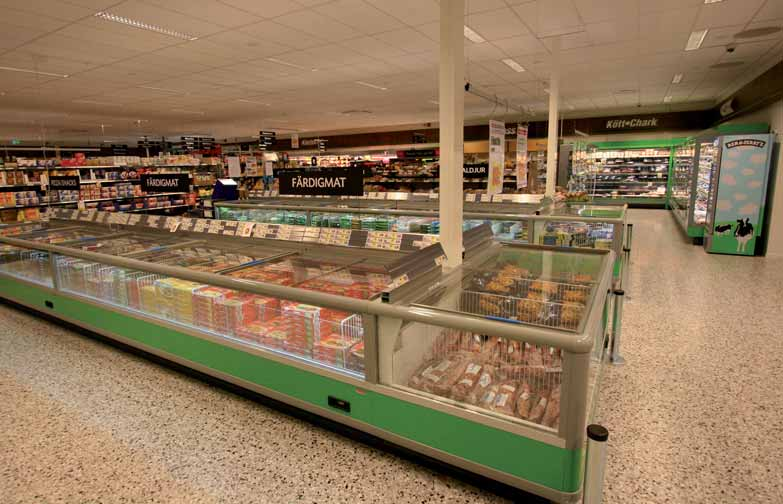

5 samt en liten varmvattenberedare. Till ventilationsaggregatet finns även ett batteri för kylning respektive värmning av till luften, försörjt av Conveni-Pack. Vi lämnar maskinrummet och beger oss ut i butiken på nytt, passerar kylrummen och tar en titt på hur det ser ut i lokalerna. Utedelen kan jobba från -10 till -20 graders förångning. Ju lägre förångningstemperatur desto mindre kyleffekt. Ju högre förångnings temperatur ju mer kyleffekt. För frysdiskarna behövs dock ännu lägre temperaturer. För att lösa detta har man placerat fyra boosteraggregat under taket, på vinden. Står man inne i butiken och alldeles under dem och lyssnar så kan man höra ett svagt surrande från dem. Aggregaten, som är frekvensstyrda, sänker sugtrycket och får ner temperaturen till -45 grader. Boosteraggregatet går att ställa på en förångnings temperatur mellan -20 till -45 grader för att klara de flesta frysapplikationerna i en butik. Man kan även använda ett boosteraggregat till flera frysapplikationer, då den jobbar efter att hålla en konstant förångningstemperatur genom inverterstyrningen. Själva diskarna är i nästintill standardutförande. På Wica, som levererat diskarna, höjde man lite på ögonbrynen när man hörde att vi skulle köra med R410A, men det var inga större förändringar som behövde göras, menar Inge. Istället för att använda en expansionsventil av TI-typ fick vi använda TUA. Systemet i sig ställer inga krav på diskarna annars, fyller Paul i. Du kan använda diskar från vilken leverantör som helst. All styr som finns i systemet sitter i utomhusdelen, det vill säga utanför diskarna. För distributionen av värme och kyla till lokalerna sitter fem stycken rundblåsande takkassetter, modell FXFQ, samt en luftridå vid entrédörrarna. Att styren kommer inbyggd med systemet innebär att igångkörningen underlättas, det blir nästintill självjusterande. Det var väldigt enkelt att köra igång, säger Johan. Det de enda justeringar som vi behövt göra är på expansionventilerna, för att ställa in förångningen mot den något högre kondensering som systemet går mot. Något som också underlättat installationen är att det mesta av elinstallationen är av svagströmskaraktär vilket innebär tunna kablar som är enkla att dra. Intrycket efter att ha pratat med killarna på Kylteknik i Kalmar är att det nog inte är den sista butiken som de bygger med den här tekniken. Installationen gick smidigt och vi har inte fått ett enda samtal från kunden om att något inte skulle fungera som han vill, så det är väl inte otroligt att vi kommer använda konceptet igen. Konsumbutiken i Oskarshamn är det hittills största objekt som denna lösning levererats till, men Paul menar att efterfrågan finns på fler håll. Normalt sett är det i första hand bensinstationer och närbutiker som varit i fokus, men installationen här ger ju en bra referens på att man med flera aggregat även kan vara ett alternativ för butiker med större kylbehov än så.
