1 Brandfarliga Köldmedier Lennart Rolfsman Energispaning 12 mars 2015

2 Brandfarliga köldmedier Forntid eller framtid? Svaret är FORNTID och FRAMTID Kolväten har funnits med från 1800 talet De finns med i framtiden Skälet är att de är bra köldmedier och förutom CO2 det vi har Ägare konsulter tillverkare installatörer och servicetekniker har en läxa att göra

De finns med i framtiden Skälet är att de är bra köldmedier och förutom

3 Vilka köldmedier är brandfarliga? Gas vid atmosfärstryck 20 C som kan antändas R1234ze Är en gas som inte antänds < 30 C brandfarlig? Ja det finns i CLP klassningen fler kriterier R32 CLP H220 extremt brandfarlig Ammoniak CLP H221 brandfarlig HFO R 1234yf HFO blandningar med låga GWP vet vi inte förrän blandningarna är klassade Kolväten t ex Propan och Isobutan

4 Hur är brandfarliga som köldmedium Köldmedium Slagvolym M3/h COP Tryckrör C R404 14,84 2, ,82 R717 14,3 3, ,82 R32 9,65 3, ,77 R1234ze 35,14 3, ,54 R600a 47,13 3, ,40 R290 17,35 3, ,61 R ,3 3, ,53 Tryckförhållande Beräkningsdata Kyleffekt 10 kw Förångning -10 C Kondensering 35 C Nyttig öh 5 K Underkylning 2 K Tryckfall 0,5 K Isentrop 0,7 Data från ett EU projekt Real alternatives

3,18 59 3,61 R1270 14,3 3,17 67 3,53 Tryckförhållande Beräkningsdata Kyleffekt 10 kw Förångning -10 C

5 Vad gäller enligt svensk lagstiftning? LBE 2010:1011 Tillstånd krävs för kylsystem med brandfarliga medier ALLA PLATSBYGGEN Undantag: Sammankopplade enhetsaggregat < 30kg fyllning Alltid Riskbedömning För normal drift och för service ansvar ägare, spara dokumentation PED Medier grupp 1 Avsyning av tillståndspliktiga system utföres av lokal tillståndsmyndighet Tillsyn av lokal räddningstjänst kan göras även av icke tillståndspliktiga system Om tillstånd krävs av annat skäl skall brandfarliga köldmedier tas upp dock inte <30kg eller ammoniak

fyllning Alltid Riskbedömning För normal drift och för service ansvar ägare, spara dokumentation PED Medier grupp 1 Avsyning av

6 Gäller ATEX lagstiftning Ja alltid om en EX miljö kan uppstå lokalt ATEX gäller för aggregat (94//9/EG) och arbete (1999/92/EG) i EX miljö. Miljön har inte direkt något med mediet inuti rören att göra. Om detta är R 134a, CO2 eller propan inuti rören har inte med ATEX att göra. Om det vid service kommer ut brandfarligt köldmedium inomhus gäller ATEX klassning zon 1 eller 2 Zonklassning under service kan vara ok men innebär att inga icke ex klassade elprylar får finnas i området Haverier räknas inte in i klassningen Hur stora kan läckage bli?

Om detta är R 134a, CO2 eller propan inuti rören har inte med ATEX att göra.

7 Riskbedömning skall alltid göras om det finns risker Ansvarig för riskbedömningen är ägaren Kommersiellt ansvar finns hos utförare Kan det vid normal drift eller normal service uppstå brand eller explosion gäller ATEX reglerna. Faror skall elimineras om inte det går skyddas mot om inte det går varnas för Arbetsmiljölagen

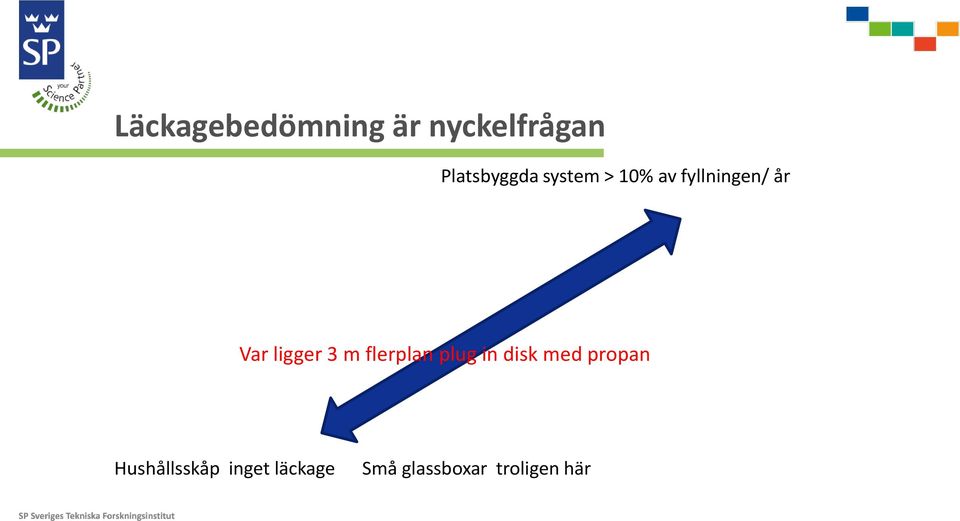

8 Läckagebedömning är nyckelfrågan Platsbyggda system > 10% av fyllningen/ år Var ligger 3 m flerplan plug in disk med propan Hushållsskåp inget läckage Små glassboxar troligen här

9 Att säkerställa 0 läckage Kräver konstruktioner som vi egentligen kan i branschen Kräver arbetsrutiner som är snäppet vassare än HFC tillämpningen Kräver kunskap på alla nivåer Kräver troligen en bättre lönsamhet i servicebranschen för att förhindra slarv Kan alla i branschen inte bara lära sig men även vid varje tillfälle utföra jobbet rätt? Det krävs mer noggrannhet och mer kunskap än för HFC Men ingen certifiering Ansvaret utkrävs efteråt dvs vid polisutredningen

att förhindra slarv Kan alla i branschen inte bara lära sig men även vid varje tillfälle utföra jobbet rätt?

10 Ej tillstånd Hur mycket brandfarliga medier får finnas i publika lokaler publik lokal är inte alltid butik System volym 2 liter. Gasol SÄIFS 1998:7 Regler i Sverige är skrivna med tanke på gasol, men gäller även för kylsystem. Med Tillstånd (regel för lös behållare SÄIFS 1998:7) 5 liter Antalet sådana behållare 12 st (60 liter) i speciella skåp Reglerna gäller volym inte mängd Kyltekniker talar hellre om mängd MEN plug in är inte gasolbehållare Större risk för läckage och alltid servicebehov

Med Tillstånd (regel för lös behållare SÄIFS 1998:7) 5 liter Antalet sådana behållare 12 st (60 liter) i speciella skåp

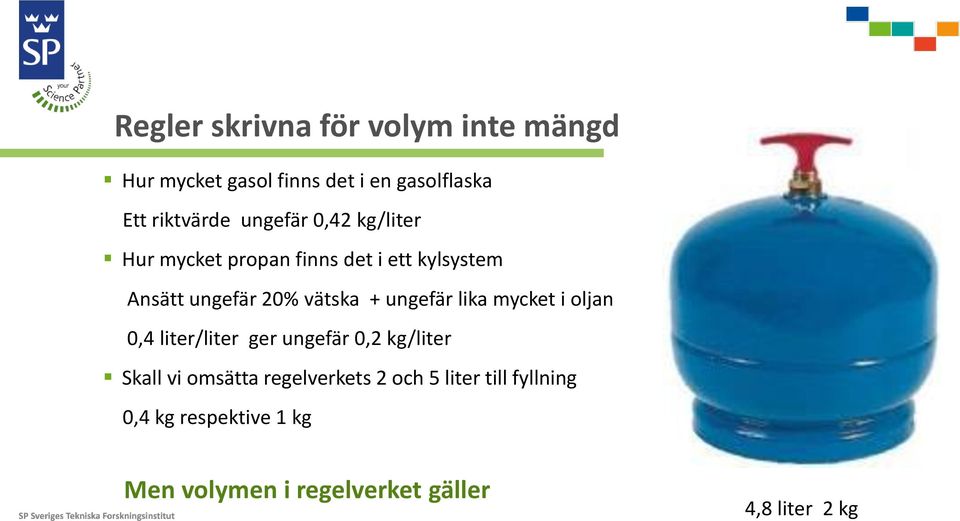

11 Regler skrivna för volym inte mängd Hur mycket gasol finns det i en gasolflaska Ett riktvärde ungefär 0,42 kg/liter Hur mycket propan finns det i ett kylsystem Ansätt ungefär 20% vätska + ungefär lika mycket i oljan 0,4 liter/liter ger ungefär 0,2 kg/liter Skall vi omsätta regelverkets 2 och 5 liter till fyllning 0,4 kg respektive 1 kg Men volymen i regelverket gäller 4,8 liter 2 kg

ungefär lika mycket i oljan 0,4 liter/liter ger ungefär 0,2 kg/liter Skall vi omsätta

12 Service Finns det en servicerutin som kan godkännas och inte inkluderar klassning zon 1 eller 2? Minimikrav ex klassad vacuumpump, tömningsaggregat och HC varnare Spolning med kväve Risk mänskliga fel: Räcker utbildning eller behövs det personlighetstest Lösa gasolbehållare får inte fyllas i publika lokaler. Detta gäller INTE för kylsystem Om det inte finns någon servicerutin som kan godkännas är kraven på serviceföretag, anläggningsägare och tekniker att lära sig och arbeta efter ATEX bestämmelserna

eller behövs det personlighetstest Lösa gasolbehållare får inte fyllas i publika lokaler.

13 Oklara frågor i regelverken Hur mycket köldmedium får finns per system och totalt i publik lokal Oklart på det sättet att reglerna talar om volym inte mängd. Reglerna är skrivna utifrån volym det måste vi kyltekniker anpassa oss till Kyl standarder Har ingen koppling till svenskt regelverk om det inte finns hänvisningar Nationell lag gäller alltid över standarder Service i publik lokal Hur skall metodiken och installationen utformas för att eliminera risker ATEX gäller om EX atmosfär uppkommer alltid eller ibland Utbildning- verktyg dokumentation före och efter

Reglerna är skrivna utifrån volym det måste vi kyltekniker anpassa oss till Kyl standarder Har ingen koppling till svenskt regelverk om det

14 Ansvarsfördelning Tillverkare Skall CE märka enligt ATEX om EX miljö kan uppstå vid drift eller service främst läckage och servicehändelser Ägare Konsult Installatör Service Skall ha / ha tillgång till kunskap som säkerställer att följa lagar. Tillstånd eller ej, Riskanalys, Servicebehov skall kunna ge råd till ägare och stötta ägare skall CE märka hela installationen och komplettera serviceinstruktioner skall kunna följa befintliga serviceinstruktioner både kunskap och hjälpmedel.

15 AC, VP och butiksaggregat I Europa 2013 enligt uppgift Shecco 285 butiker I Sverige tillverkades av Bonus flera hundra aggregat Hur många av dessa som är i drift är okänt Det installeras sedan lång tid svensktillverkade aggregat Hur många propan frånluftvärmepumpar som finns i Sverige är okänt Plug in diskar de flesta idag små glassboxar och drickakylar Tendens fullstora flerplans diskar

lång tid svensktillverkade aggregat Hur många propan frånluftvärmepumpar som finns i Sverige är

16 Remote Cabinets with water loop 42 C 38 C 38 C MT and LT cabinets (condensing temperature = 45 C) Ambient temperature = 35 C

17 Indirekta system Aggregat med undertrycksventilation Utan tillstånd 30 kg Finns några speciella krav för läckage till indirekt system Säkerhetsutformning inget läckage till indirekt system Gasvarning i det indirekta systemet enligt EN 378 men ej enligt svensk lag Flödes storlek för ventilationen dvs max förutsebart läckage Service rutin ENRAD aggregat

indirekt system Gasvarning i det indirekta systemet enligt EN 378 men ej enligt svensk

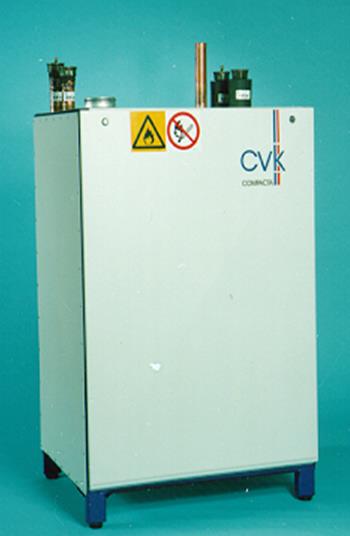

18 Aggregat finns Det finns och kommer snabbt många fabrikat in på marknaden Installatörer och köpare/ägare måste sätta sig in i regelverkan och det annorlunda ansvaret

19 Plug in diskar REI-TECH 2013 enligt uppgift inom EU Huvuddelen naturligvis små drickakylar glassboxar Större flerplans med vattenkyld condensing unit kommer Detta är egentligen vanliga DX med påbyggd /inbyggd condensing unit

Större flerplans med vattenkyld condensing unit kommer

20 Förändring i branschen Plug in för att hålla liv i en befintlig butik Kanske om dessa visar sig bättre än befintliga dåliga centralsystem en storsäljare F gas förstärker viljan hos butiksägare att hitta något nytt med liten investering Ägare till kylsystem får ett större ansvar Konsulter måste kunna mer Kylmontörer måste kunna mer men utan certifiering Kylinstallatörer måste kunna mer Tillverkare kan egentligen redan det de behöver. Frågan är bara att tillämpa kunskapen.

Ägare till kylsystem får ett större ansvar Konsulter måste kunna mer Kylmontörer måste kunna mer men utan certifiering

21 Tack för uppmärksamheten!
