1 Läs mer på eller kontakta oss

2 Koldioxid är glödhett

CO 2 användes huvudsakligen 1890-1950 innan freonerna infördes Det används främst i stora applikationer, t ex fartyg och lager På den tiden var CO 2 ett

3 CO 2 användes huvudsakligen innan freonerna infördes Det används främst i stora applikationer, t ex fartyg och lager På den tiden var CO 2 ett säkerhetsköldmedium (inte brandfarligt och giftigt som propan, ammoniak, ) CO 2 återinfördes 1988 av prof. Lorentzen vid SINTEF (Norge) Koldioxid genom tiderna

4 Koldioxid genom tiderna

5 Marknaden för CO 2 -kylsystem idag 2013 fanns ungefär system installerade i Eurpa

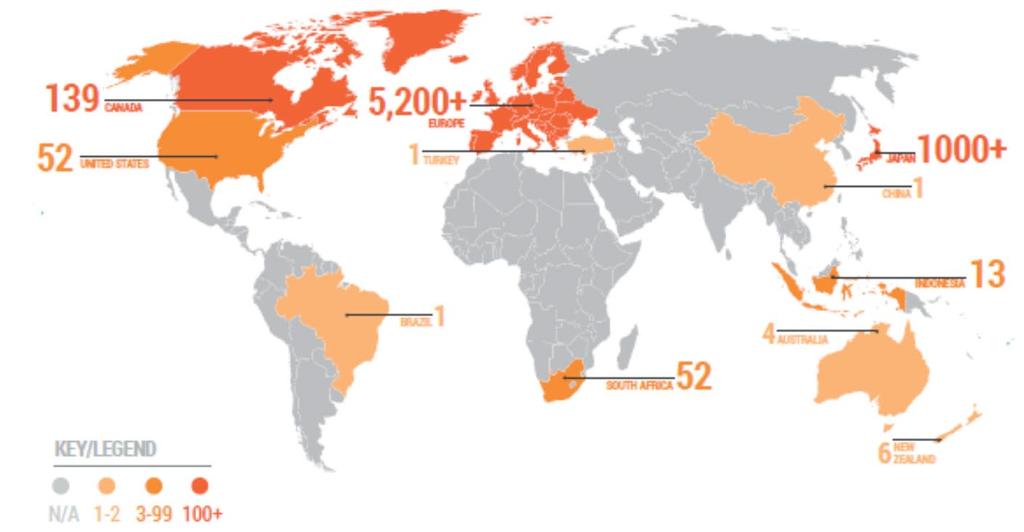

6 Marknaden för CO 2 -kylsystem idag 2015 fanns ungefär installerade system i världen

7 Marknaden för CO 2 -kylsystem idag 2016 fanns ungefär system installerade i europa

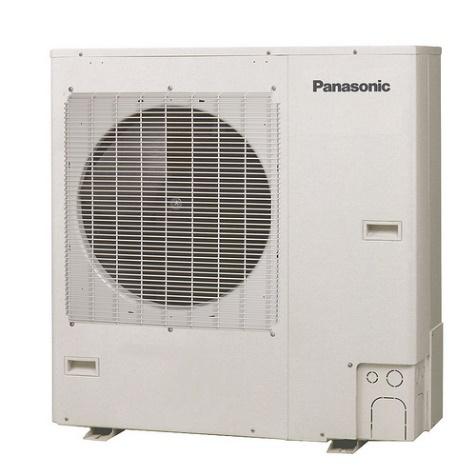

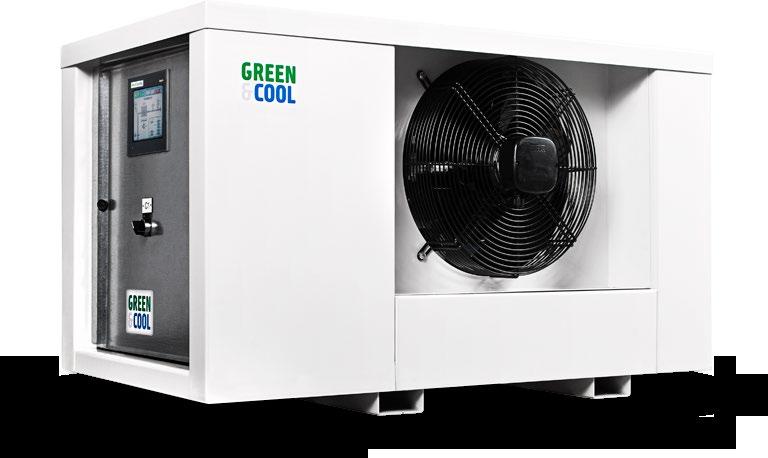

8 Marknaden för CO 2 -kylsystem idag små applikationer med CO 2 MT och LT med kyleffekter från ca 1,5 kwt Condensing-units där förbrukare kopplas på som direkt-expansionsmoduler

9 Marknaden för CO 2 -kylsystem idag Butiker isbanor och värmepumpar

10 Tillverkning av koldioxid

11 Tillverkning och miljöaspekter för CO 2 Koldioxid som används för kylning är ofta en restprodukt som återvinns från kemiska processer Rågasen renas och komprimeras i flera steg Flytande koldioxid lagras och distribueras i behållare under tryck och/eller vid låg temperatur För mindre mängder sker lagringen vid rumstemperatur Koldioxid kan också levereras som så kallad torris i block eller pellets Dubbel kyleffekt jämfört med vanlig is lämnar inga resterprodukter! (Källa: AGA gas)

Tillverkning och miljöaspekter för CO 2 Köldmedium och GWP 100 år - R744 (CO 2 ) 1 - R134A 1430 - R404A 3922

12 Tillverkning och miljöaspekter för CO 2 Köldmedium och GWP 100 år - R744 (CO 2 ) 1 - R134A R404A R410A R1234yf 4 Ett av de viktigaste argumenten för CO 2 Effektiviteten (COP) är fortfarande viktig

13 CO 2 som köldmedia

14 CO 2 som köldmedia Kritiska punkten: - temperatur: 31 ºC - tryck: 73.8 bar

15 CO 2 som köldmedia Subkritisk drift Ambient: 40 C Room: 0 C

16 Transkritisk drift CO 2 som köldmedia

Subkritiska: Business as usual Små dimensioner Val av design och material CO 2 som köldmedia Transkritiska: Ingen fasförändring värmeväxlaren

17 Subkritiska: Business as usual Små dimensioner Val av design och material CO 2 som köldmedia Transkritiska: Ingen fasförändring värmeväxlaren Temperatur/tryck inte kopplade Kall avgång = optimal COP Undvik Pinch Point i växlaren Kombinerade: Anläggningar i båda driftfallen Styr- och regler Anläggningskonstruktion

18 CO 2 och din personliga säkerhet För koldioxid gäller följande: 400 ppm 0,04% Normal koncentration i oförorenad uteluft ppm 2% 50% ökning av andningsfrekvensen ppm 3% Gränsvärde för vistelse max 10 minuter; 100% ökning av andningsfrekvens ppm 5% 300% ökning av andningsfrekvens, huvudvärk och svettningar inom 1 timme För HFC gäller följande: 500 ppm 0,05% Gränsvärde för vistelse 8 timmar 750 ppm 0,075% Gränsvärde för vistelse max 10 minuter (Källa: AGA Gas)

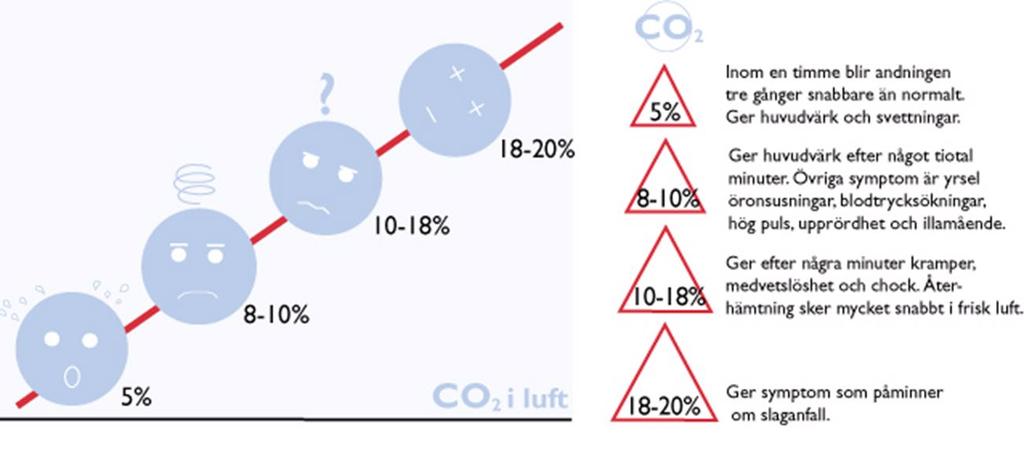

19 CO 2 och din personliga säkerhet

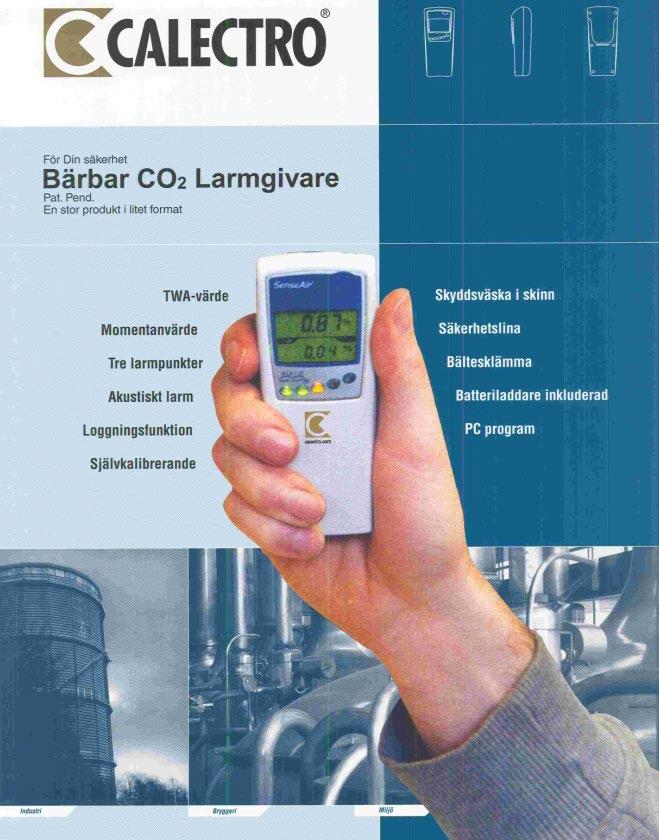

20 CO 2 och din personliga säkerhet Använd en personlig CO 2 -detektor vid arbete i trånga utrymmen Bär den och se till att den fungerar! Ventilera området väl om CO 2 läckt Gå aldrig in i ett område om CO 2 larmet indikerar en hög koncentration!

CO 2 och din personliga säkerhet Kravet på fast installerad larmutrustning regleras av EUs Kylnorm EN378 Kravet är att detekteringsutrustning skall: installeras i alla anläggningar med >25 kg

21 CO 2 och din personliga säkerhet Kravet på fast installerad larmutrustning regleras av EUs Kylnorm EN378 Kravet är att detekteringsutrustning skall: installeras i alla anläggningar med >25 kg koldioxid och i alla rum där koncentrationen kan överstiga "praktiska gränser Krav finns också på årliga kontroller av detekteringsutrustning Kontrollen måste vara införd i anläggningens loggbok (motsvarande registerföring för ett HFC-aggregat)

22 Systemlösningar I princip kan man säga att det finns tre typer 1. Pumpcirkulation 2. Kaskad 3. Transkritiska

23 Systemlösningar Utvecklingen har gått från typ 1 till 3 även om alla typer fortfarande har sina användningsområden: 1. Pumpcirkulationssystem CO 2 kyls av ett annat köldmedium och pumpas i flytande form som köldbärare 2. Kaskadsystem En underkritisk CO2 kylprocessen med en kompressor kyls av ett annat kylsystem 3. Transkritiska system Transkritisk CO 2 kylprocess 100% CO 2 och normalt ingår inga andra medier

24 Systemlösningar pumpcirkulation

25 Systemlösningar pumpcirkulation Fördelar: Kan klara lägre kvalitet på koldioxiden vilket ger bättre prisbild vid stora köldbärarmängder Krävs mycket lägre pumpeffekt än traditionella köldbärarsystem ( ca 10% mot glykolsystem) Nackdelar:: Ett sekundärt system med möjligt miljöpåverkande köldmedia Förluster i växlingen mellan aggregat och köldbärare

26 Systemlösningar kaskad

27 Systemlösningar kaskad Fördelar: Lägre beräkningstryck på koldioxidsystemet Bra miljöval för lågtemperatursteget Nackdelar: Kan vara svårt att styra i vissa driftfall Kräver god kvalitet på värmeväxlaren mellan stegen Eventuellt köldmedia med stor miljöpåverkan i högtemperatursteget

28 Systemlösningar Transkritiskt

29 Fördelar: Bara ett miljövnligt köldmedia i kretsen CO 2 Systemet kommer att arbeta transkritiskt vid höga omgivningstemperatur och vid värmeåtervinning God värmeåtevinningspotential Nackdelar: Systemlösningar Transkritiskt CO 2 kommer att blandas med olja i kretsen eftersom kompressorerna normalt kräver smörjning (Oljeåterföring, verkningsgrad) Höga beräkningstryck på högtryckssidan

30 Systemlösningar Sammanfattning Jämfört med DX-system (R404A, R134a, etc.) - Lågt tryckfall - Bra värmeöverföring - Bättre potential för värmeåtervinning Jämfört med indirekta system - Inga sekundära vätskor - Mindre förluster (färre värmeväxlare) - Högre förångningstemperaturer - Inga pumpar - Ingen pumpenergi - Lägre parasitiska förluster - Bättre värmeåtervinningspotential

31 Hantering Stäng inte in vätska!!!

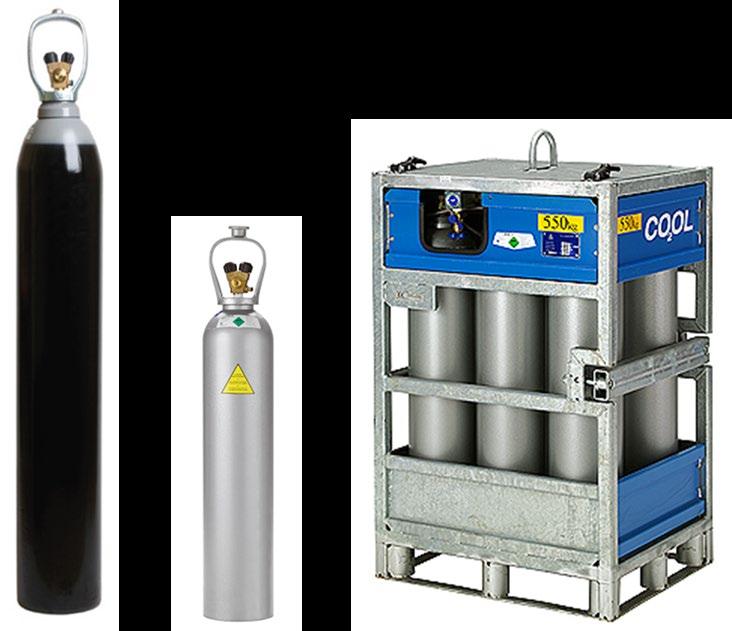

32 Hantering Flaskor och paket

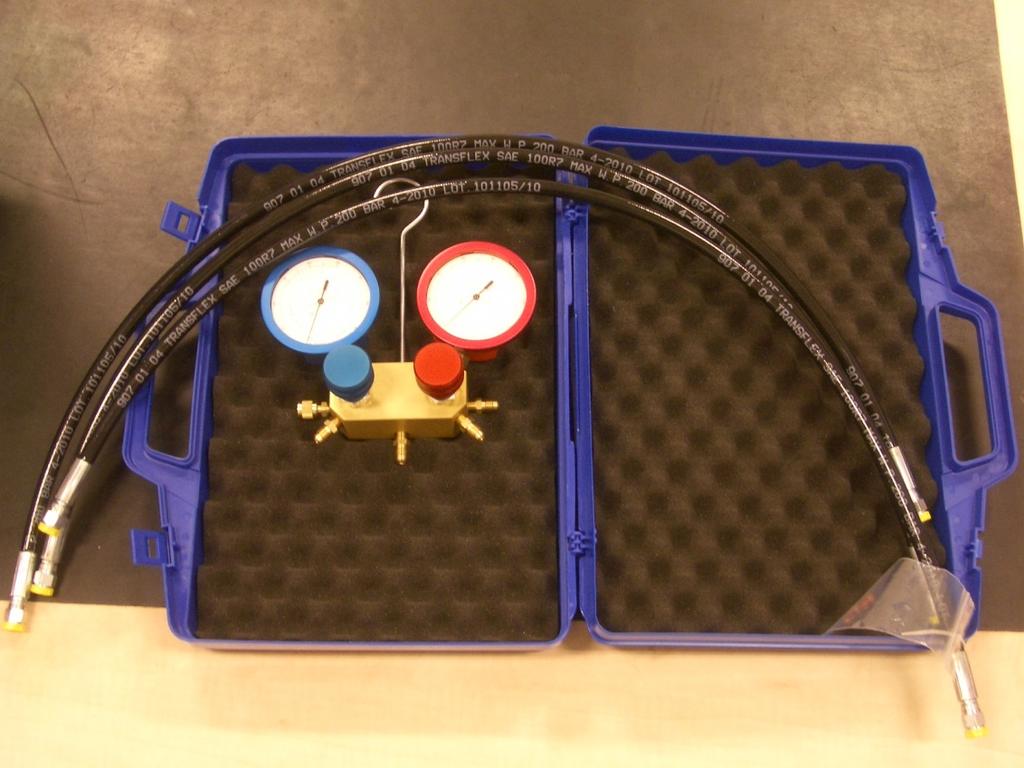

33 Hantering Manometerställ och våg Tänk på maxvikten Ta ur vågen ur lådan Surra flaskan vid vägning Manometer godkänd för upp till 160 bar slangar för upp till 200 bar

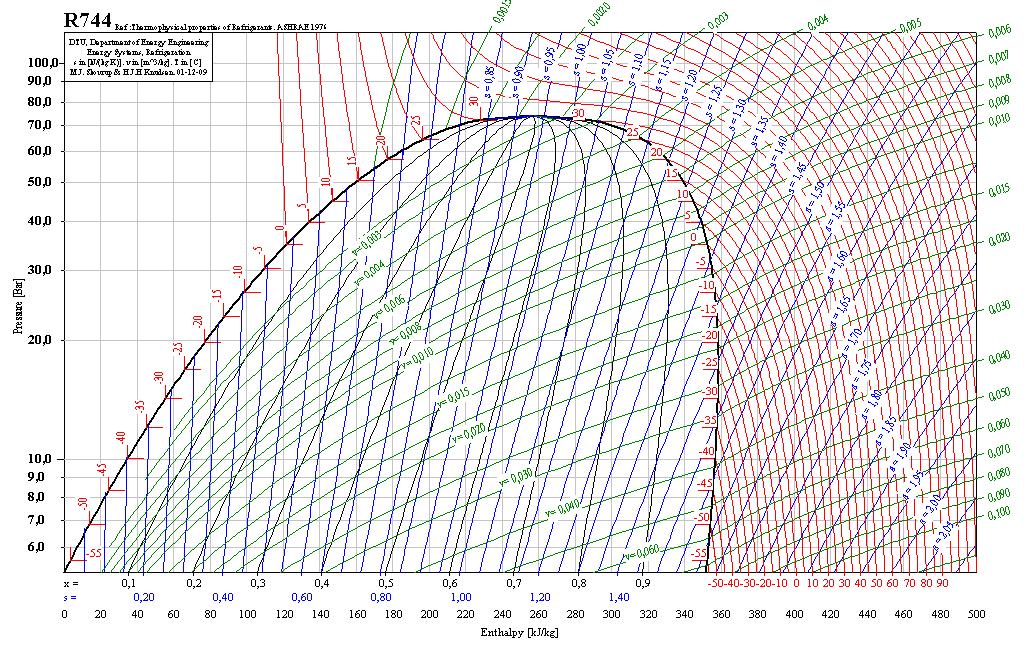

34 Pressure [psi] [bar] Log p,h-diagram of CO Pressure (bar-a) Solid Solid -Liquid Liquid Liquid - vapour Supercritical Critical point: +31 o C [87,9 o F] 73.6 bar [1067 psi] Vapour Solid - Vapour o C [ o F] Triple point (line): o C [-69.9 o F] 5.2 bar [75.1 psi] Enthalpy Entalpi (J)

35 CO 2 behöver inte återvinnas Hantering Tömning Släpp ut i ett väl ventilerat område eller till omgivningen - Risk för kvävning - Vid buller - använd hörselskydd Lämna inte tömningsprocessen obevakad Se upp för torrisbildning i systemet! - Vid tömning kan isproppar bildas som skjuts ut ur rör och slangar

36 Hantering Tömning Gör gärna en checklista för att komma ihåg vad som ändras inför ett ingrepp Vilka kranar skall stängas/öppnas Vilka parametrar som behöver ändras Ytterligare åtgärder som krävs Vilken utrustning behövs Att tänka på avseende utsläppningspunkt

37 Hantering Fyllning Följ din checklista för att komma ihåg vad som återställas efter ett ingrepp - Vilka kranar skall stängas/öppnas - Vilka parametrar ska återställas - Vilken utrustning behövs - Vilket tryck som ska uppnås innan vätska fylls - Vilken fyllnadsmängd ska aggregatet ha

38 Hantering service och underhåll Om vatten är närvarande i CO 2 system, reagerar vattnet med CO 2 och skapar kolsyra Koncentrationen beror på vatteninnehållet Stark syra

39 Hantering Hur kommer fukten in i systemet Läckage Oaktsamhet vid installation, driftsättning, service och reparationer Påfyllning av kylmaskinolja som hanterats på fel sätt Genom påfyllning av CO 2 som innehåller allt för mycket vatten Förhindra alla ovanstående orsaker för att få ett torrt CO 2 system!

40 Tack för att ni tog er tid att lyssna Har ni några frågor eller funderingar Hör gärna av er till mig eller någon av mina kollegor på INSU Mikael Dagberg

41 Läs mer på eller kontakta oss
