EWAD-TZ. Luftkylt vätskekylaggregat med R-134a inverterdriven skruvkompressor

Transkript

1 Luftkylt vätskekylaggregat med R-134a inverterdriven skruvkompressor

2 Ny inverterkompressorteknik Idag visar Daikin vägen mot en effektivare och mer kostnadseffektiv komfortlösning. Alla Daikins produkter - för bostäder, handel och industrin - är säsongseffektiva, alla minskar energiförbrukningen och kostnaderna på ett smart sätt. Kompressor och inverter konstruerade av Daikin Inverter integrerad i kompressorhuset Inverter kyld av köldmedie VVR = Variable Volume Ratio (variabelt volymförhållande) för optimerad effektivitet Förstorad utloppsport och sugsida för minskat tryckfall av köldmedie Daikin kylaggregat Daikin-koncernen har en lång global erfarenhet av konstruktion och tillverkning av skruvkylaggregat där invertertekniken förbättrar i de applikationer som under året har kylbehov med stora variationer. Daikins kylaggregat är monterade och fabrikstestade innan leverans från fabrik och alla styrningar är inkopplade, inställda och testade till en enhet som i stort sett bara är att ställa på plats, även för större installationer där höga kylkapaciteter krävs. En särskild uppmärksamhet har också fokuserats på att ge maximal servicevänlighet för att underlätta underhållsarbetet på plats. Ny optimerad kompressormotor Utloppsport VVR = Variable Volume Ratio (variabelt volymförhållande) Inverter Economizer & vätskeinsprutningsportar Vätskeinlopp (Inverter-kylning) Kondensatorer Kylplatta av aluminium Sugport

3 Innovativa kylaggregat Den nya inverterdrivna skruvkompressorn från Daikin i hjärtat av nya kylanläggningar (170 to 710 kw) återspeglar Daikins engagemang i att utveckla högeffektiva system utan att kompromissa på tillförlitlighet och prestanda. Genom att installera dessa avancerade kylanläggningar kan företagsägare dra fördel av betydelsefulla besparingar av koldioxidutsläpp och minskade energikostnader. Bästa full och dellastprestanda Daikins inverterdrivna skruvkompressor för kyla kan leverera en noggrann styrning av processkyla, speciellt där det är stora variationer i last, där bra dellastegenskaper är av stor vikt. är den första inverterdrivna enhet som levererar topprestanda under alla arbetsförhållanden: enastående effektivitet vid dellast med ESEER upp till 5,73* och förstklassiga effektivitetsvärden vid fullast med EER upp till 3,57*. Denna prestanda uppnås med: Ny inverterkompressorteknik optimerad in i minsta detalj Inverterdrivna skruvkompressorer går effektivast på dellast och använder bara den effekt som behövs för att matcha det behov som krävs. Traditionella inverterdrivna aggregat levererar hög dellasteffektivitet men kan lida av att köras med full belastning. Den nya kompressorn från Daikin eliminerar denna negativa effekt genom att använda sig av VVR-teknik (variable volume ratio) kombinerat med en inverter. Ny styrprogramvara med Dynamic Condensing Pressure Management (Aktiv kondensortryckstyrning) och Innovative Economizers Control (Innovativ economizerstyrning). Tack vare detta, justerar kylaggregatets styrenhet börvärdet för kondenseringstrycket för att minimera aggregatets totala ineffekt. Detta resulterar i en effektivitetsoptimering från att använda den effektivaste arbetspunkten (eller börvärdespunkt) för enheten vid alla omgivningstemperaturer. Effektförbrukning [kw] Traditionella inverterskruvkylaggregat Traditionella skruvkylaggregat utan inverter Besparingar 25% 50% 75% 100% Kylbelastning Högeffektiva komponenter som Daikin-utvecklade kondensorbatterier, senaste tekniken för tubpanne- och plattvärmeväxlare samt egenutvecklad optimerad fläktteknik. * Värden enligt EN :2011, bruttovärden på ESEER upp till 6,00 och EER upp till 3,6 beräknat vid normala förhållanden (vattentemperaturer 12/7 C och inloppslufttemperatur till kondensor 35 C)

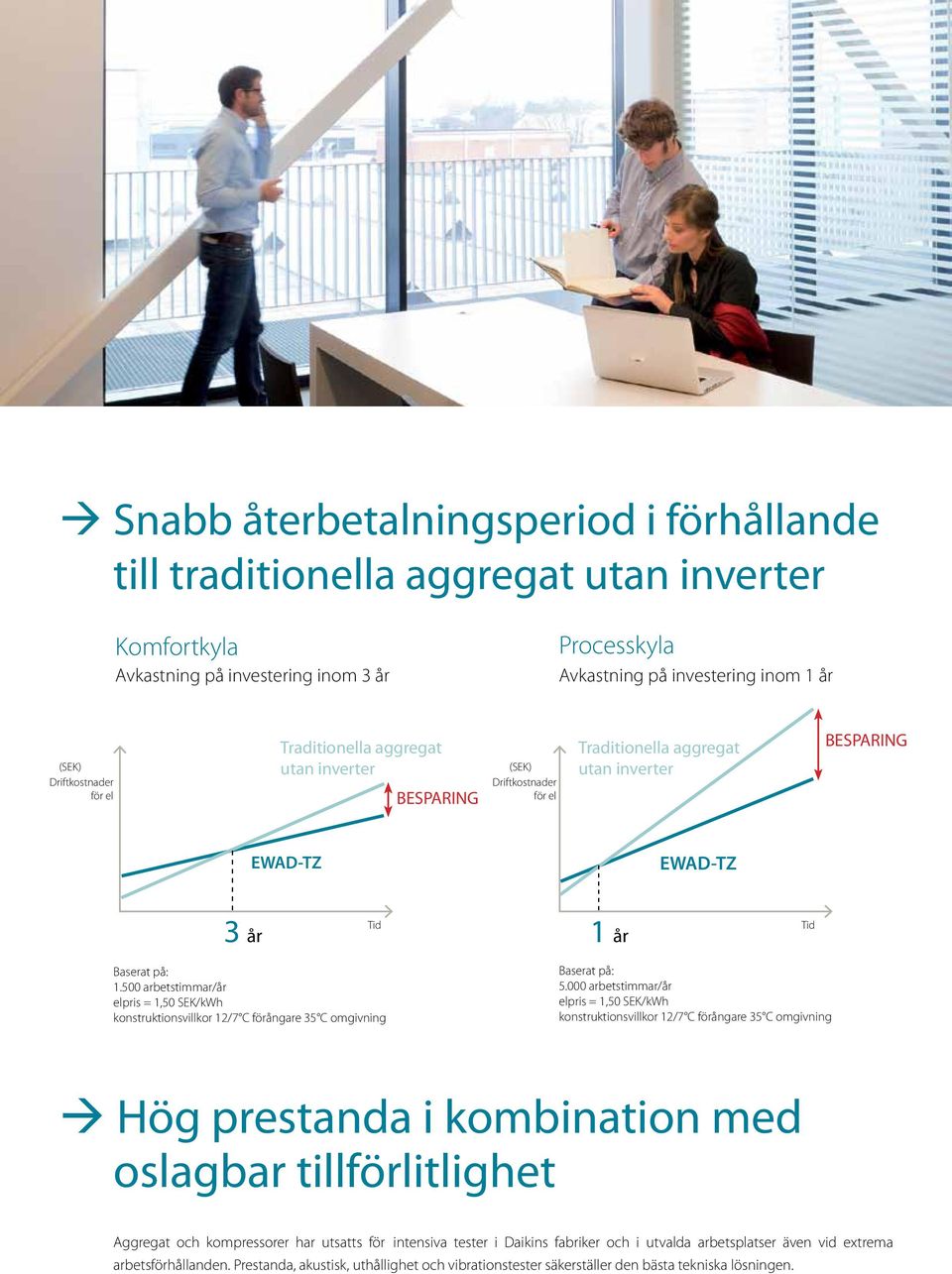

4 Snabb återbetalningsperiod i förhållande till traditionella aggregat utan inverter Komfortkyla Avkastning på investering inom 3 år Processkyla Avkastning på investering inom 1 år (SEK) Driftkostnader för el Traditionella aggregat utan inverter BESPARING (SEK) Driftkostnader för el Traditionella aggregat utan inverter BESPARING Tid 3 år 1 år Tid Baserat på: arbetstimmar/år elpris = 1,50 SEK/kWh konstruktionsvillkor 12/7 C förångare 35 C omgivning Baserat på: arbetstimmar/år elpris = 1,50 SEK/kWh konstruktionsvillkor 12/7 C förångare 35 C omgivning Hög prestanda i kombination med oslagbar tillförlitlighet Aggregat och kompressorer har utsatts för intensiva tester i Daikins fabriker och i utvalda arbetsplatser även vid extrema arbetsförhållanden. Prestanda, akustisk, uthållighet och vibrationstester säkerställer den bästa tekniska lösningen.

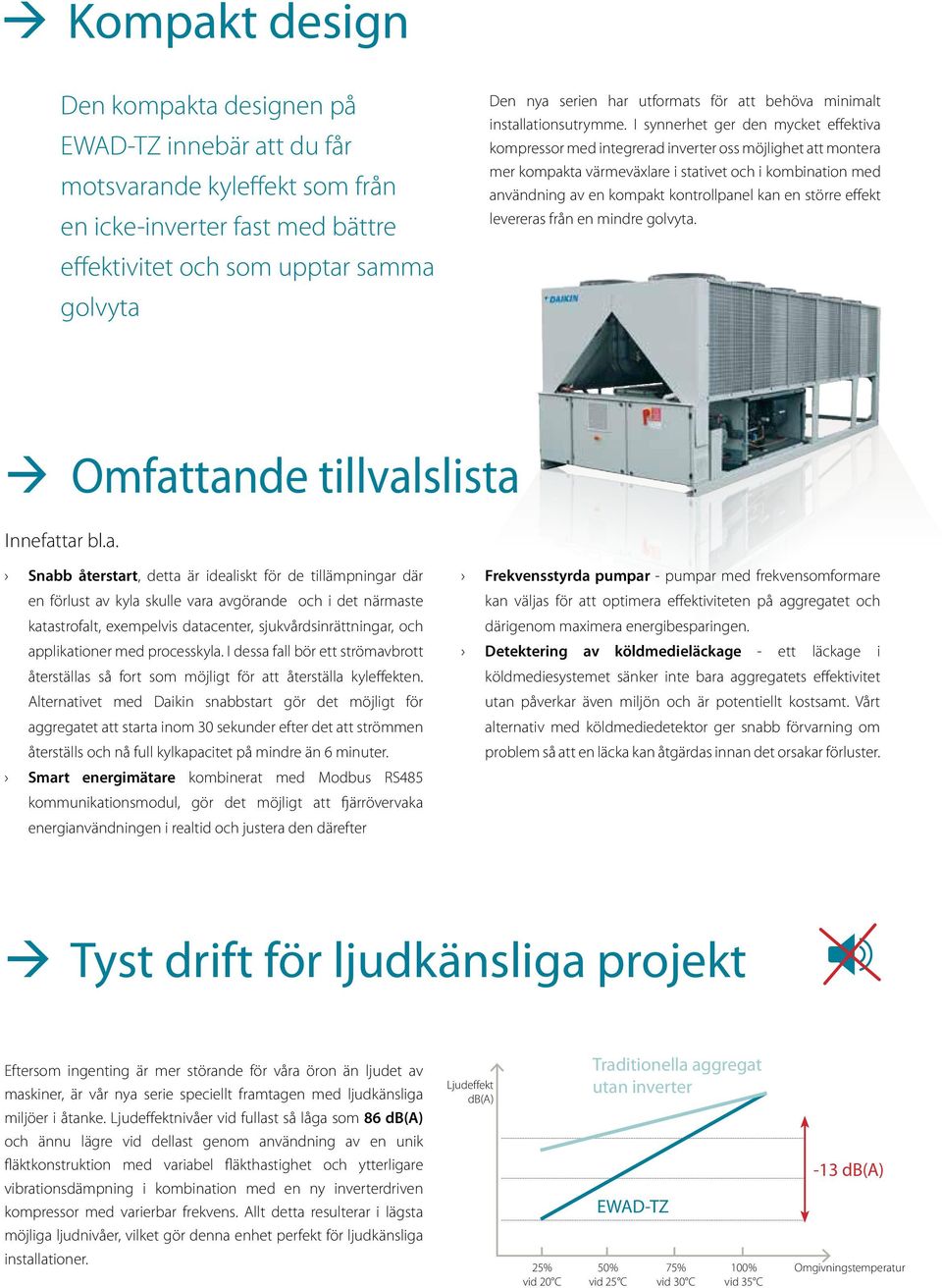

5 Kompakt design Den kompakta designen på innebär att du får motsvarande kyleffekt som från en icke-inverter fast med bättre effektivitet och som upptar samma golvyta Den nya serien har utformats för att behöva minimalt installationsutrymme. I synnerhet ger den mycket effektiva kompressor med integrerad inverter oss möjlighet att montera mer kompakta värmeväxlare i stativet och i kombination med användning av en kompakt kontrollpanel kan en större effekt levereras från en mindre golvyta. Omfattande tillvalslista Innefattar bl.a. Snabb återstart, detta är idealiskt för de tillämpningar där en förlust av kyla skulle vara avgörande och i det närmaste katastrofalt, exempelvis datacenter, sjukvårdsinrättningar, och applikationer med processkyla. I dessa fall bör ett strömavbrott återställas så fort som möjligt för att återställa kyleffekten. Alternativet med Daikin snabbstart gör det möjligt för aggregatet att starta inom 30 sekunder efter det att strömmen återställs och nå full kylkapacitet på mindre än 6 minuter. Smart energimätare kombinerat med Modbus RS485 kommunikationsmodul, gör det möjligt att fjärrövervaka energianvändningen i realtid och justera den därefter Frekvensstyrda pumpar - pumpar med frekvensomformare kan väljas för att optimera effektiviteten på aggregatet och därigenom maximera energibesparingen. Detektering av köldmedieläckage - ett läckage i köldmediesystemet sänker inte bara aggregatets effektivitet utan påverkar även miljön och är potentiellt kostsamt. Vårt alternativ med köldmediedetektor ger snabb förvarning om problem så att en läcka kan åtgärdas innan det orsakar förluster. Tyst drift för ljudkänsliga projekt Eftersom ingenting är mer störande för våra öron än ljudet av maskiner, är vår nya serie speciellt framtagen med ljudkänsliga miljöer i åtanke. Ljudeffektnivåer vid fullast så låga som 86 db(a) Ljudeffekt db(a) Traditionella aggregat utan inverter och ännu lägre vid dellast genom användning av en unik fläktkonstruktion med variabel fläkthastighet och ytterligare vibrationsdämpning i kombination med en ny inverterdriven kompressor med varierbar frekvens. Allt detta resulterar i lägsta -13 db(a) möjliga ljudnivåer, vilket gör denna enhet perfekt för ljudkänsliga installationer. 25% vid 20 C 50% vid 25 C 75% vid 30 C 100% vid 35 C Omgivningstemperatur

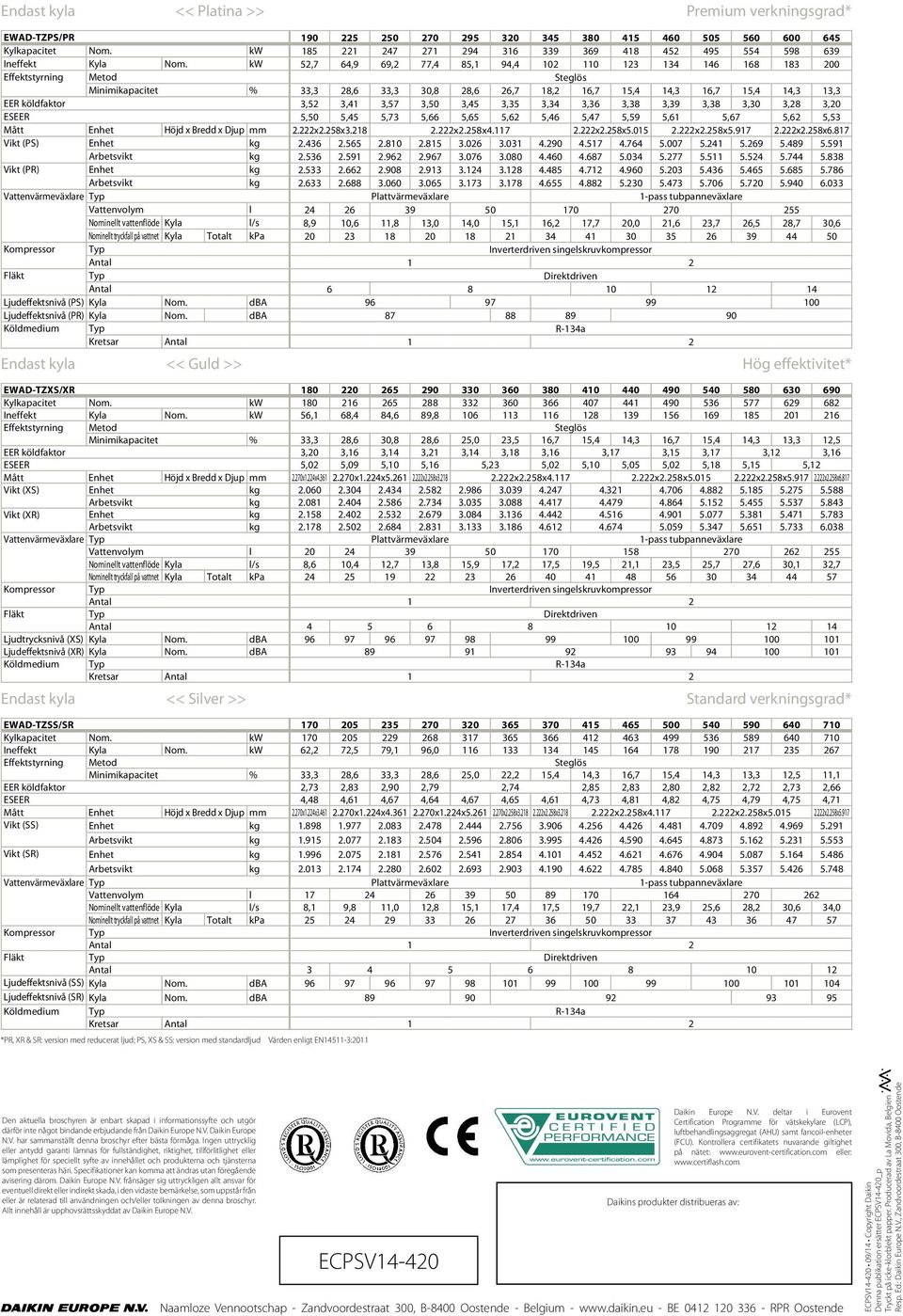

6 Endast kyla << Platina >> Premium verkningsgrad* PS/PR Kylkapacitet Nom. kw Ineffekt Kyla Nom. kw 52,7 64,9 69,2 77,4 85,1 94, Effektstyrning Metod Steglös Minimikapacitet % 33,3 28,6 33,3 30,8 28,6 26,7 18,2 16,7 15,4 14,3 16,7 15,4 14,3 13,3 EER köldfaktor 3,52 3,41 3,57 3,50 3,45 3,35 3,34 3,36 3,38 3,39 3,38 3,30 3,28 3,20 ESEER 5,50 5,45 5,73 5,66 5,65 5,62 5,46 5,47 5,59 5,61 5,67 5,62 5,53 Mått Enhet Höjd x Bredd x Djup mm 2.222x2.258x x2.258x x2.258x x2.258x x2.258x6.817 Vikt (PS) Enhet kg Arbetsvikt kg Vikt (PR) Enhet kg Arbetsvikt kg Vattenvärmeväxlare Typ Plattvärmeväxlare 1-pass tubpanneväxlare Vattenvolym l Nominellt vattenflöde Kyla l/s 8,9 10,6 11,8 13,0 14,0 15,1 16,2 17,7 20,0 21,6 23,7 26,5 28,7 30,6 Nominellt tryckfall på vattnet Kyla Totalt kpa Kompressor Typ Inverterdriven singelskruvkompressor Antal 1 2 Fläkt Typ Direktdriven Antal Ljudeffektsnivå (PS) Kyla Nom. dba Ljudeffektsnivå (PR) Kyla Nom. dba Köldmedium Typ R-134a Kretsar Antal 1 2 Endast kyla Hög effektivitet* XS/XR Kylkapacitet Nom. kw Ineffekt Kyla Nom. kw 56,1 68,4 84,6 89, Effektstyrning Metod Steglös Minimikapacitet % 33,3 28,6 30,8 28,6 25,0 23,5 16,7 15,4 14,3 16,7 15,4 14,3 13,3 12,5 EER köldfaktor 3,20 3,16 3,14 3,21 3,14 3,18 3,16 3,17 3,15 3,17 3,12 3,16 ESEER 5,02 5,09 5,10 5,16 5,23 5,02 5,10 5,05 5,02 5,18 5,15 5,12 Mått Enhet Höjd x Bredd x Djup mm 2.270x1.224x x1.224x x2.258x x2.258x x2.258x x2.258x x2.258x6.817 Vikt (XS) Enhet kg Arbetsvikt kg Vikt (XR) Enhet kg Arbetsvikt kg Vattenvärmeväxlare Typ Plattvärmeväxlare 1-pass tubpanneväxlare Vattenvolym l Nominellt vattenflöde Kyla l/s 8,6 10,4 12,7 13,8 15,9 17,2 17,5 19,5 21,1 23,5 25,7 27,6 30,1 32,7 Nominellt tryckfall på vattnet Kyla Totalt kpa Kompressor Typ Inverterdriven singelskruvkompressor Antal 1 2 Fläkt Typ Direktdriven Antal Ljudtrycksnivå (XS) Kyla Nom. dba Ljudeffektsnivå (XR) Kyla Nom. dba Köldmedium Typ R-134a Kretsar Antal 1 2 Endast kyla << Guld >> << Silver >> Standard verkningsgrad* SS/SR Kylkapacitet Nom. kw Ineffekt Kyla Nom. kw 62,2 72,5 79,1 96, Effektstyrning Metod Steglös Minimikapacitet % 33,3 28,6 33,3 28,6 25,0 22,2 15,4 14,3 16,7 15,4 14,3 13,3 12,5 11,1 EER köldfaktor 2,73 2,83 2,90 2,79 2,74 2,85 2,83 2,80 2,82 2,72 2,73 2,66 ESEER 4,48 4,61 4,67 4,64 4,67 4,65 4,61 4,73 4,81 4,82 4,75 4,79 4,75 4,71 Mått Enhet Höjd x Bredd x Djup mm 2.270x1.224x x1.224x x1.224x x2.258x x2.258x x2.258x x2.258x x2.258x5.917 Vikt (SS) Enhet kg Arbetsvikt kg Vikt (SR) Enhet kg Arbetsvikt kg Vattenvärmeväxlare Typ Plattvärmeväxlare 1-pass tubpanneväxlare Vattenvolym l Nominellt vattenflöde Kyla l/s 8,1 9,8 11,0 12,8 15,1 17,4 17,5 19,7 22,1 23,9 25,6 28,2 30,6 34,0 Nominellt tryckfall på vattnet Kyla Totalt kpa Kompressor Typ Inverterdriven singelskruvkompressor Antal 1 2 Fläkt Typ Direktdriven Antal Ljudeffektsnivå (SS) Kyla Nom. dba Ljudeffektsnivå (SR) Kyla Nom. dba Köldmedium Typ R-134a Kretsar Antal 1 2 *PR, XR & SR: version med reducerat ljud; PS, XS & SS: version med standardljud Värden enligt EN :2011 Den aktuella broschyren är enbart skapad i informationssyfte och utgör därför inte något bindande erbjudande från Daikin Europe N.V. Daikin Europe N.V. har sammanställt denna broschyr efter bästa förmåga. Ingen uttrycklig eller antydd garanti lämnas för fullständighet, riktighet, tillförlitlighet eller lämplighet för speciellt syfte av innehållet och produkterna och tjänsterna som presenteras häri. Specifikationer kan komma att ändras utan föregående avisering därom. Daikin Europe N.V. frånsäger sig uttryckligen allt ansvar för eventuell direkt eller indirekt skada, i den vidaste bemärkelse, som uppstår från eller är relaterad till användningen och/eller tolkningen av denna broschyr. Allt innehåll är upphovsrättsskyddat av Daikin Europe N.V. ECPSV Daikin Europe N.V. deltar i Eurovent Certification Programme för vätskekylare (LCP), luftbehandlingsaggregat (AHU) samt fancoil-enheter (FCU). Kontrollera certifikatets nuvarande giltighet på nätet: eller: Daikins produkter distribueras av: Naamloze Vennootschap - Zandvoordestraat 300, B-8400 Oostende - Belgium BE RPR Oostende ECPSV /14 Copyright Daikin Denna publikation ersätter ECPSV14-420_p Tryckt på icke-klorblekt papper. Producerad av La Movida, Belgien Resp. Ed.: Daikin Europe N.V., Zandvoordestraat 300, B-8400 Oostende
