1 Skruvkompressorer upp till 37kW Människor. Passion. Prestanda.

2 Människor. Passion. Prestanda. Definiera dina behov, så gör Om du väljer vårt omfattande erbjudande med oljeinsprutade skruvkompressorer under 37kW, får du pålitlig prestanda, pålitlig teknik och ökad effektivitet. Dessa serier passar även för mer krävande tillämpningar och kan användas i hårda arbetsförhållanden. CPN För Chicago Pneumatic handlar det inte bara om produkterna. Vi månar om våra kunders och distributörers konkurrenskraft och anstränger oss till det yttersta för att göra det enkelt att arbeta med oss och samtidigt leverera pålitliga produkter med passion. CPM Bred produktportfölj med kraftfulla kompressorer och verktyg Decennier av erfarenhet och innovation 100 % engagemang distributörssamarbete Det är så här vi ser till att din produktivitet bibehålls. Genom att tillgodose behoven hos yrkesfolk inom fordonsservice, industrin och byggsektorn över hela världen. Människor. Passion. Prestanda. Ljudnivå Tankstorlek FAD db(a) 200, 270 eller 500 l l/min Ljudnivå Tankstorlek FAD db(a) 0, 200, 270, 500 l l/min Effekt 3 20 hk / 2,2 15 kw Effekt 3 20 hk / 2,2 15 kw tryck 8 13 bar tryck 8 13 bar Vikt kg Vikt kg Användarfördelar Användarfördelar Enkel att installera och underhålla Stabil drift (konstant tryck) Tillförlitlig teknik och skruvelement från världens största tillverkare Upp till 30 % mer energieffektiv än en kolvkompressor med motsvarande effekt Enkel och användarvänlig hantering Varaktiga prestanda och utformad för att fungera i svåra arbetsförhållanden Låga underhållskostnader Komplett och kompakt lösning Tyst drift och går därför att installera nära arbetsplatsen

3 vårt breda utbud resten Dessutom är dessa enheter kompakta, enkla att serva och tysta, och därför lämpliga att installera i eller i närheten av arbetspatsen (t.ex. serviceverkstaden eller en liten monteringslinje). CPA CPB-CPBg CPVS CPVSd Ljudnivå Tyst: db(a) Ljudnivå Tyst: db(a) Tankstorlek 0, 270 eller 500 l* Tankstorlek 0, 270 eller 500 l* FAD l/min FAD l/min Effekt 7,5 50 hk 5,5/-37 kw Effekt hk 7,5/-37 kw tryck 7,5-13 bar tryck 5,5 12,5 bar Vikt kg Vikt kg * Tankmonterade er finns upp till 30 HK Användarfördelar Användarfördelar Skruvelement från världens största tillverkare som lämpar sig för kontinuerlig drift och mycket svåra arbetsförhållanden. Pålitligt drivremssystem ger utmärkta prestanda (CPA-CPB) Högeffektiv växellådsdrift för låg underhållskostnad och hög tillgänglighet (CPBg) Enkel att serva tack vare bra placering av servicedelar Kompakta enheter som tar liten golvyta Bättre arbetsmiljö tack vare låg ljudnivå Frekvensstyrd teknik som matchar luftbehovet med luftflödet. Minskar energikostnaden med upp till 30%. Högeffektivt skruvelement som garanterar låg energiförbrukning och lång driftstid Direktdrift för ytterligare besparing av energi (CPVSd) De integrerade tillbehören såsom vattenseparator, kyltork och filter skyddar din tryckluftsanläggning från rost och smuts Användarvänlig styrenhet för total kontroll

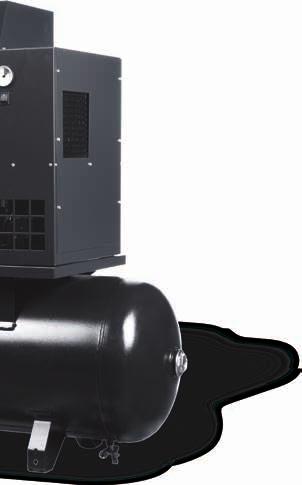

4 CPN-serien 3 20 hk / 2,2 15kW Prestandan kommer med tekniken En skruvkompressor är upp till 30 % mer energieffektiv än en kolvkompressor med motsvarande effekt. En skruvkompressor är konstruerad för kontinuerlig drift, 24 timmar per dygn. CPN 5,5 200 l med Torkenhet Enkel installation Enkelt underhåll Minskad effektförbrukning Konstant tryck Ny generation av skruvelement Kompressorn är klar att installera vid leverans. Smart placerade komponenter underlättar service och underhåll. Skruvteknologi istället för kolvteknologi spar ca 30% av total förbrukad energi. En skruvkompressor ger ett konstant tryck. Ny generation av skruvelement säkerställer suverän effektivitet, hållbarhet och tillförlitlighet.

5 Dags att byta till skruvkompressor? Upp till 30 % mer energieffektiv än en kolvkompressor med motsvarande effekt Konstruerad för kontinuerlig drift Teknisk tabell Typ 8 bar [l/min] 10 bar 13 bar 200 l tankmonterad (+ torkenhet) HK kw db(a) L x B x H (mm) CPN na 3 2, x 680 x 1250 CPN na x 680 x 1250 CPN 5, na 5, x 680 x 1250 CPN 7, na 7,5 5, x 680 x 1250 CPN na 10 7, x 680 x l tankmonterad (+ torkenhet) CPN na 3 2, x 680 x 1320 CPN na x 680 x 1320 CPN 5, na 5, x 680 x 1320 CPN 7, na 7,5 5, x 680 x 1320 CPN na 10 7, x 680 x 1320 CPN na x 680 x 1320 CPN na x 680 x l tankmonterad (+ torkenhet) CPN , x 730 x 1500 CPN x 730 x

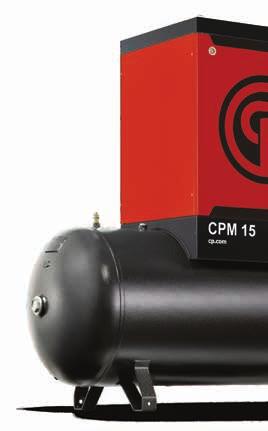

6 CPM-serien 3 20 HK / 2,2 15kW Den perfekta lösningen Ny design - Mer luft för pengarna. CPM-serien är konstruerad för maximal prestanda, energieffektivitet samtidigt som den är mycket tillförlitlig. CPM-serien motsvarar våra kunders kvalitetskrav på tryckluften inom verkstad och industri. Det som utmärker CPM-serien är att den är kompakt, tyst och enkel att serva. Den kan installeras nästan var som helst i verkstaden, utan att störa arbetsmiljön. CPM-serien kan fås som golvmonterad, tankmonterad och komplett med tank och kyltork. CPM L D Temperatur Effektiv kylning Hållbar konstruktion Effektivt underhåll God övervakning och kontroll ES 4000 Basic gör handhavandet mycket enkelt tack vare den tydliga displayen. (Gäller för modeller 10-20Hk) Maskinerna är konstruerade för att klara en omgivningstemperatur upp till 46ºC. Effektiv kylning ger längre livslängd Det patenterade skruvelementet är konstruerat för kontinuerlig drift och mycket tuffa driftförhållanden Smart placerade servicedelar, förenklar service och minskar underhållskostnaderna

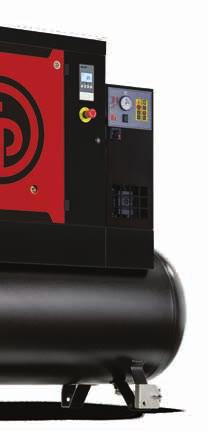

7 + + = Innovativt designkoncept Kompakt allt-i-ett-system med begränsat utrymmeskrav. Spara utrymme och installationskostnader med tankmonterade enheter med kyltork och filter. En komplett enhet minskar risken för luftläckage. Teknisk tabell Typ 8 bar [l/min] 10 bar 13 bar Golvmonterad HK kw db(a) L x B x H (mm) CPM na 3 2, x 612 x 995 CPM na x 612 x 995 CPM 5, na 5, x 612 x 995 CPM 7, na 7,5 5, x 612 x 995 CPM 10 M na 10 7, x 642 x 995 CPM , x 720 x 980 CPM x 720 x 980 CPM x 720 x L tankmonterad (+ torkenhet) CPM na 3 2, x 612 x 1300 CPM na x 612 x 1300 CPM 5, na 5, x 612 x 1300 CPM 7, na 7,5 5, x 612 x 1300 CPM 10 M na 10 7, x 642 x L tankmonterad (+ torkenhet) CPM , x 720 x 1468 CPM x 720 x 1468 CPM x 720 x 1468 Alla enheter finns även med 270L ackumulatortank.

8 CPA/CPB-serien 7,5 40 HK / 5,5 30 kw Den ultimata allt-i-ett-lösningen Vår serie CPA och CPB är kända för sin kvalité och prestanda. Dessa modeller presterar på topp vad gäller flöde och kvalité. En förträfflig produkt när det gäller användarvänlighet, pålitlighet och lång livslängd och som gör att den här serien skruvkompressorer lämpar sig för tuffa arbetsförhållanden. CPA L Låga ljudnivåer Enkelt och snabbt underhåll ES3000 Hållbar konstruktion Kräver liten plats Ljudisolering, deflektorer och vibrationsdämpare garanterar låga ljudnivåer. Uppnås tack vare bra placering av servicedelar: remmar, olja och filter. En unik kontrollenhet, särskilt programmerad för att spara energi. Utformad för kontinuerlig drift och mycket hårda arbetsförhållanden. Komprimerar, lagrar och bearbetar luften på bara 1,5 m 2.

9 Innovativt designkoncept CPA-CPB-serien kan konfigureras som en allt-i-ett-lösning där det ingår: Luftbehållare på 270 eller 500 L (tillgänglig för enheter upp till 30 HK) Torkenhet med kylning Automatisk tömning av kondensat. In-line luftfilter Glöm besvärliga och dyra installationer. Anslut bara till strömkällan, koppla in rörledningarna och tryck på START! Teknisk tabell Typ 8 bar [l/min] 10 bar 13 bar Golvmonterad HK kw db(a) L x B x H (mm) (+ torkenhet) CPA 7* ,5 5, x 620 x 1070 (1095 x 620 x 1070) CPA 10* , x 620 x 1070 (1095 x 620 x 1070) CPA 15* x 620 x 1070 (1095 x 620 x 1070) CPA 20* x 620 x 1070 (1095 x 620 x 1070) * Tankmonterade modeller finns i 270 and 500 L tankar CPB Golvmonterad (+ torkenhet) CPB 15** x 620 x 1070 (1095 x 620 x 1070) CPB 20** x 620 x 1070 (1095 x 620 x 1070) CPB 25** , x 786 x 1220 (1659 x 786 x 1220) CPB 30** x 786 x 1220 (1659 x 786 x 1220) CPB x 786 x 1220 (1659 x 786 x 1220) ** Tankmonterade modeller finns i 500 L tankar

10 CPBg-serien Hk / kw växellådsdrift Stark, tillförlitlig, effektiv. Med vår serie CPBg, sätter Chicago Pneumatic en ny standard i hög verkningsgrad, låg ljudnivå och hög tillförlitlighet. Dessa enheter har ett specialdesignat skruvelement, en högpresterande växellåda och högeffektiva motorer. Den är tyst och finns med en torkenhet, vattenavskiljare och filter. Tack vare den låga ljudnivån kan CPBg installeras nästan var som helst i verkstaden, utan att störa arbetsmiljön. Med det breda utbudet av tillbehör kan du enkelt anpassa din CPBg. Dess unika design uppfyller dina behov när det gäller användarvänlighet, tillförlitlighet och livslängd. Allt som allt, en idealisk skruvkompressor med hög energieffektivitet under hårda arbetsförhållanden. CPBg 40 Låga ljudnivåer Enkelt och snabbt underhåll ES4000 Energiåtervinning Luftkvalitetspaket Det specialdesignade skruvelementet och växellåda i kombination med den kraftiga ljudisoleringen ger en mycket låg ljudnivå Enkelt underhåll och mycket lågt tryckfall tack vare den nya oljeseparatorn Vår styrenhet ES 4000 är särskilt framtagen för att spara energi. Återvinn upp till 75 % av energin som går åt för att producera tryckluft och förbättra din produktionseffektivitet CPBg finns med torkenhet, vattenavskiljare och efterfilter för förbättrad luftkvalitet.

11 Växellådsdrift för hög effektivitet CPBg-serien erbjuder enastående effektivitet och stor tillförlitlighet tack vare det specialdesignade skruvelementet i kombination med en robust växellådsteknik och högeffektiva motorer (IE3). Lägg till en reviderad lay-out och en stor oljeseparator och du har en kompressor som kommer att ge dig total sinnesfrid. Teknisk tabell Typ 7,5 bar 8,5 bar [l/min] 10 bar 13 bar CPBg växellådsdrift HK kw db(a) L x B x H (mm) (+ Torkenhet) CPBg 30* x 830 x 1555 (1320 x 830 x 1555) CPBg x 830 x 1555 (1320 x 830 x 1555) CPBg x 830 x 1555 (1810 x 830 x 1555) CPBg x 830 x 1555 (1810 x 830 x 1555) * Finns endast 400 V 50 Hz IEC-CE

12 CPVS-serien HK / kw remdrift Tryckluft som betalar sig själv Chicago Pneumatic kompressorserie CPVS med variabel hastighet gör att du kan minska dina driftskostnader eftersom din utrustning arbetar med optimal kapacitet hela dagen. Det är helt enkelt så att maskinstyrningen anpassar varvtalet på elmotorn för att matcha luftförbrukningen i ert tryckluftnät, tack vare det sparar ni både energi och pengar. CPVS-kompressorn ligger i topp med avseende på kapacitetsområde, dvs. min-, och max-kapacitet. CPVS 25 Hk Tankmonterad Låga ljudnivåer Enkelt och snabbt underhåll ES3000 Hållbar konstruktion Kräver liten plats Ljudisolering, deflektorer och vibrationsdämpare garanterar låga ljudnivåer. Uppnås tack vare bra placering av servicedelar: remmar, olja och filter. En unik styrenhet, särskilt programmerad för att spara energi. Utformad för kontinuerlig drift och mycket hårda arbetsförhållanden. Komprimerar, lagrar och bearbetar luften på bara 1,5 m 2.

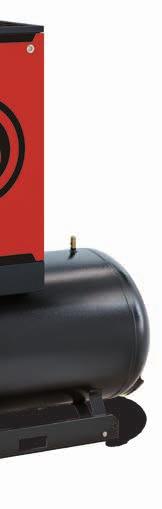

13 30 % energibesparing Luftbehov Energiförbrukning 12 % investering 3 % installation 8 % service 77 % energiförbrukning Luftbehov Driftkostnader med variabel hastighet Kostnad för pålastning-avlastning Besparing Besparing genom energieffektivitet Energikostnaden utgör cirka 70 % av den totala driftskostnaden för din kompressor under en femårsperiod. Därför bör minskning av driftkostnaden för en tryckluftslösning vara i fokus. Kompressorer som drivs med variabel hastighet kan minska energikostnaden för din kompressor med upp till 30 %. Teknisk tabell Typ min. max. HK kw Bar db(a) L x B x H (mm) CPVS (+ tankmonterad) CPVS 20/8 * ,5 9, x 805 x 1220 (1939 x 805 x 1841) CPVS 20/10 * ,5 12, x 805 x 1220 (1939 x 805 x 1841) CPVS 25/8 * ,5 5,5 9, x 805 x 1220 (1939 x 805 x 1841) CPVS 25/10 * ,5 7,5-12, x 805 x 1220 (1939 x 805 x 1841) CPVS 30/8 * ,5 9, x 805 x 1220 (1939 x 805 x 1841) CPVS 30/10 * ,5-12, x 805 x 1220 (1939 x 805 x 1841) CPVS 40/ ,5 9, x 805 x 1220 (1939 x 805 x 1841) CPVS 40/ ,5-12, x 805 x 1220 (1939 x 805 x 1841) * Tankmonterade modeller finns i upp till 30 HK och med 500 L tankar

14 CPVSd-serien HK / 7,5 15 kw och HK / 22 37kW direktdrift Optimera din energiförbrukning Vår helt nya serie CPVSd är framtagen för optimala prestanda och mycket låg energiförbrukning. Direktdrift tillsammans med variabel motorstyrning ger en kompressoranläggning som slår det mesta. CPVSd finns också som kompletta enheter monterade på tank tillsammans med kyltork (max 20hk). Ett brett utbud av tillbehör gör att dessa maskiner lätt kan anpassas och skräddarsys för att uppfylla varje kunds behov. CPVSd 40 Hk D Låga ljudnivåer Enkelt och snabbt underhåll ES4000 Energibesparande Luftkvalitetspaket Både skruvelementet och växellåda (direktkopplade) i kombination med den kraftiga ljudisoleringen ger en mycket låg ljudnivå. Snabb och enkel service, alla servicekomponenter är placerade nära frontpanelen. En unik styrenhet, särskilt framtagen för att spara energi. Den nya generationen skruvelementet i kombination med de nya frekvensomriktarna resulterar i hög flexibilitet och effektivitet. CPVSd finns med torkenhet, vattenavskiljare och efterfilter för förbättrad luftkvalitet.

15 35% energibesparing Luftbehov Energiförbrukning 12 % investering 3% installation 8 % service 77 % energiförbrukning Luftbehov Driftkostnader med variabel hastighet Kostnad för pålastning-avlastning Besparing Direktdrift med enastående effektivitet Direktdrift i kombination med den unika styrningen resulterar i ett mycket brett regleringsområde och mycket låg energiförbrukning. Den nya generationen av skruvelement är energieffektivare än de gamla och det ger en lägre energiförbrukning. Teknisk tabell 7bar Typ min max HK kw Bar db(a) L x B x H (mm) CPVSd direktdrift (+ torkenhet) CPVSd 10* ,5 5,5 12, x 655 x 1045 (1415 x 655 x 1045) CPVSd 15* ,5 12, x 655 x 1045 (1415 x 655 x 1045) CPVSd 20* ,5 12, x 655 x 1045 (1415 x 655 x 1045) CPVSd ,5 12, x 830 x 1555 (1320 x 830 x 1555) CPVSd ,5 12, x 830 x 1555 (1320 x 830 x 1555) CPVSd ,5 12, x 830 x 1555 (1810 x 830 x 1555) CPVSd ,5 12, x 830 x 1555 (1810 x 830 x 1555) *Ovanstående kompressorer finns även tankmonterade ( l)

16 Chicago Pneumatic, ett globalt varumärke med lokala distributörer. Vi erbjuder kompressorer och kringutrustning till de flesta branscher som har behov av tryckluft. Idag erbjuder Chicago Pneumatic produkter till i stort sett alla branscher och för ett oräkneligt antal tillämpningar. Vi är mycket stolta över att kunna säga att Chicago Pneumatic, efter mer än 100 år, fortfarande står för pålitlighet, hållbarhet och kundvärde. Om du vill veta mer, besök oss på; Kontakta din Chicago Pneumatic-partner för mer information: Använd bara godkända delar. Skador eller fel som orsakas genom användning av icke godkända delar täcks inte av garanti eller företagets produktansvar. Mars 2017 Med förbehåll för tekniska ändringar.
