KDV Frekvensstyrda Skruvkompressorer

Transkript

1 KDV Frekvensstyrda Skruvkompressorer

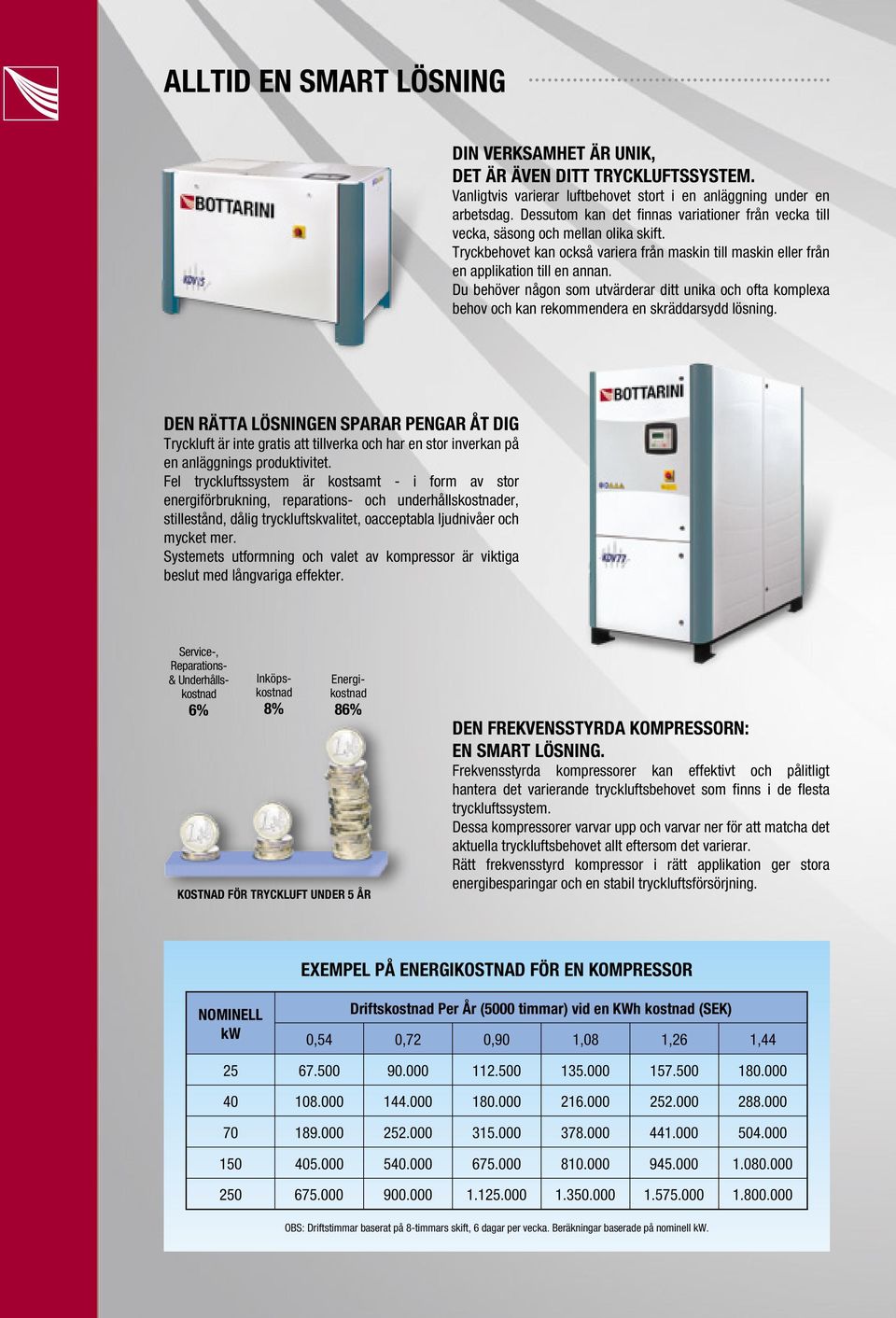

2 ALLTID EN SMART LÖSNING DIN VERKSAMHET ÄR UNIK, DET ÄR ÄVEN DITT TRYCKLUFTSSYSTEM. Vanligtvis varierar luftbehovet stort i en anläggning under en arbetsdag. Dessutom kan det finnas variationer från vecka till vecka, säsong och mellan olika skift. Tryckbehovet kan också variera från maskin till maskin eller från en applikation till en annan. Du behöver någon som utvärderar ditt unika och ofta komplexa behov och kan rekommendera en skräddarsydd lösning. DEN RÄTTA LÖSNINGEN SPARAR PENGAR ÅT DIG Tryckluft är inte gratis att tillverka och har en stor inverkan på en anläggnings produktivitet. Fel tryckluftssystem är kostsamt - i form av stor energiförbrukning, reparations- och underhållskostnader, stillestånd, dålig tryckluftskvalitet, oacceptabla ljudnivåer och mycket mer. Systemets utformning och valet av kompressor är viktiga beslut med långvariga effekter. Service-, Reparations- & Underhållskostnad 6% Inköpskostnad 8% Energikostnad 86% KOSTNAD FÖR TRYCKLUFT UNDER 5 ÅR DEN FREKVENSSTYRDA KOMPRESSORN: EN SMART LÖSNING. Frekvensstyrda kompressorer kan effektivt och pålitligt hantera det varierande tryckluftsbehovet som finns i de flesta tryckluftssystem. Dessa kompressorer varvar upp och varvar ner för att matcha det aktuella tryckluftsbehovet allt eftersom det varierar. Rätt frekvensstyrd kompressor i rätt applikation ger stora energibesparingar och en stabil tryckluftsförsörjning. EXEMPEL PÅ ENERGIKOSTNAD FÖR EN KOMPRESSOR NOMINELL kw Driftskostnad Per År (5000 timmar) vid en KWh kostnad (SEK) 0,54 0,72 0,90 1,08 1,26 1, OBS: Driftstimmar baserat på 8-timmars skift, 6 dagar per vecka. Beräkningar baserade på nominell kw.

3 DEN SMARTARE LÖSNINGEN: FREKVENSSTYRDA KOMPRESSORER SERIE KDV. FÖRDELAR: EFFEKTIV, PÅLITLIG, FLEXIBEL... HELT ENKELT SMART. KDV-serien är en komplett, revolutionerande kompressorserie som är en smartare lösning för ditt komplexa behov. Dessa kompressorer har alla egenskaper och fördelar som associeras med pålitlighet, användarvänlig och stor effektivitet. Detta betyder stabilare tryck i anläggningen och maximal produktivitet. Kabinettets smarta konstruktion är säker, kompakt och absorberar ljud effektivt utan behov av några ytterligare komponenter. Axeleffekt % 100 belastningsratio KDV (Frekvensstyrd) 30% BESPARING Full effekt/tomgångsratio (%) FÖR ATT MAXIMERA EFFEKTIVITETEN ELIMINERAR KDV-SERIEN VARJE ONÖDIG KW. Obegränsat antal Start/Stopp. Möjlighet att starta under belastning och så ofta som krävs. På detta sätt förbrukas ingen energi när tryckluft inte behövs. Resultatet - energiförbrukningen hålls på ett minimum. Designad för minimalt tryckfall För var 0,14 bar tryckfall i en kompressoranläggning förbrukas ytterligare 1% energi. Därför har alla utrymmen i dessa kompressorer utformats så att luften flödar med minsta möjliga motstånd. KDV KDV KDV

4 SKRUVENHET OPTIMERAD FÖR FREKVENSSTYRD DRIFT. Effektivt Fundament - Elmotor, Transmission och Skruvenhet. Den integrerade TEMPEST enheten med cyklonseparation ger dig lägsta möjliga restoljehalt. I kombination med den beprövade ENDURO skruvenheten garanteras utmärkt prestanda. Enduro Plus Skruvenhet Integrerad Tempest enhet FLEXIBILITET SOM ÖVERTRÄFFAR DINA FÖRVÄNTNINGAR FÖRMÅGA ATT TILLFREDSSTÄLLA ETT VARIERAT TRYCKLUFTSBEHOV. Valbart tryck från 3-13 (3-10) bar med hjälp av en knapptryckning - ingen ny kompressor behöver införskaffas om ditt behov av ett annat arbetstryck förändras. Snabb respons på tryckförändringar och som håller måltrycket inom ± 0,1 bar. Detta ger ett stabilare nättryck och resulterar i bättre produktivitet. Alternativet integrerad kyltork ger en kompakt och utrymmesbesparande installation. Designen av dessa paket gör det lätt att komma åt de olika servicepunkterna. Insugsventilen kan enkelt nås och har en enkel design som minimerar antalet rörliga delar, vilket resulterar i minskade underhållskostnader. Servicepanelerna är avtagbara för att ge total åtkomst till alla servicepunkter. Modern teknik. Bottarini utvecklar produkter med ny teknik som t.ex. beräknings strömningsdynamik, Finita elementmetoden och Termografi. Dessa verktyg ger Bottarini möjlighet att designa och bygga smartare lösningar för de komplexa krav som ställs på dagens kompressorsystem. Denna teknik har gjort det möjligt för oss att utveckla både en kompakt och servicevänlig kompressor. KDV 25-77

5 AIRSMART TM KONTROLLPANEL STYR DITT KOMPRESSORSYSTEM. Enkelhet AirSmartTM kontrollpanel är utformad för att integrera frekvensomvandlarens gränssnitt. Du behöver inte vara en expert på frekvensomvandlare för att använda vår kompressor, kontrollpanelen tar hand om alla detaljer. Kontrollpanelen justerar automatiskt kompressorns produktion för att kunna möta ett varierat tryckluftsbehov - och besparar dig energikostnader. Att ändra stopptryck är lika enkelt som att trycka in en knapp. Kommunikation & Sekvensiell drift Tillbehöret kommunikationsmodul ger KDV-serien möjlighet att kommunicera med andra kompressorer för att optimera tryckluftssystemets effektivitet. Detta är inte enbart en fördelning av driftstimmar och on/off schema. Vår kontrollpanel möjliggör för systemet att verkligen optimera effektiviteten då den känner av de andra kompressorernas kapacitet och styr deras drift därefter. Med kommunikationsmodulen kan KDV-serien även fjärrövervakas. Avancerad Display Kontrollpanelen har fyra informationsrader med menyer och tryckknappar för enkel navigering. Två rader visar aktuell driftsinformation som arbetstryck, temperatur, driftstimmar o.s.v. medans de andra två raderna visar service-, larm- och stoppmeddelanden samt kontaktinformation för service. INNOVATIV TEKNOLOGI En ny revolutionerande insugsventil. Minskat tryckfall = ökad effektivitet = 1 till 2% mer luft Minimalt antal delar = enkel konstruktion = i stort sett underhållsfri Inga kraftiga fjädrar = säker att jobba med Oljeblandningsventil (KDV 25-77) Kontrolleras av AirSmart kontrollpanel Håller temperaturen med ± 2 C vid normal drift = kontinuerlig effektivitet! Konstant temperatur = överbelastar inte komponenter Minimumtemperatur är +70 C, måltemperatur varierar med omgivningstemperatur och tryck = Inget kondensat i oljan Transmission (KDV 25-77) Skruvenheten drivs direkt av elmotorn med hjälp av ett flexibelt kopplingselement. Reducerad energiförbrukning Reducerad ljudnivå Reducerad belastning på elmotor, skruvenhet och lager Reducering av vibrationer och ljudnivå KDV

6 STANDARDUTRUSTNING Luftfilter Fullt automatiserad kapacitetsstyrning: frekvensstyrd tryckluftsproduktion baserat på aktuellt tryckluftsbehov Air Smart TM kontrollpanel EMC filter Högeffektiv AC frekvensomvandlare Elmotor: IP 55, F-klass, motorskydd Nödstopp Säkerhetsutrustning för - Elmotor - Överhettningsskydd för kompressor - Övertrycksskydd för kompressor - Strömbegränsare Larm för - Differenstrycksindikering för luftfilter (KDV 25-77) - Diff.trycksindikering för separatorfilter(kdv 25-77) - Överhettning av kompressor (larm vid 105 C och stopp vid 115 C) - Serviceintervall Säkerhetsventil Driftsindikering: - Tryck - Temperatur - Timräknare; total driftstid,driftstid under belastning Automatisk återstart efter strömavbrott Epoxy pulverlackerat kabinett Efterkylare och vattenseparator med automatisk dräneringsventil Smart oljeblandningsventil Integrerad TEMPEST enhet med ENDURO Plus skruvenhet ALTERNATIV UTRUSTNING Speciell spänning Integrerad kyltork; kylmediet som används i integrerade kyltorkar följer krav enligt EU norm Nr. 2037/2000 EXTERN UTRUSTNING Nätverksstyrning för flera kompressorer Produkter för efterbehandling av tryckluft KDV KDV C C A B A B Tekniska data IP 55 Klass F Dimensioner MOD. REF. m3/min KW Bar db(a) Volt/Hz Vikt A B C UT BSP KA ,67 7,85 7,5 KDV 51 KA ,52 6, KA ,72 5,53 13 KDV 63 KA ,67 9,37 7,5 KA ,52 8, KA ,47 6, V / 50 Hz KA ,67 11,6 7,5 KDV 77 KA ,52 10, KA ,04 8, KDV För RD modeller är max.trycket 0.25 bar lägre. Tryckdaggpunkt på integrerad kyltork enligt referensvillkor: +3 C. Referensvillkor: inloppsluft för kyltork: +35 C, omgivningstemperatur: +25 C. För 13 bars modeller, max. måltryck är 12.8 bar med avlastningsgräns på 13 bar. * Luftflöde uppmätt enligt standard ISO 1217, utg.4, ANNEX E 2009 och testkod / Pneurop/Cagi PN 2 CPTC2 vid följande arbetstryck: 7 bar vid 7,5/8/8,5 bars utförande; 9 bar vid 10 bars utförande; 12 bar vid 13 bars utförande. ** Ljudtrycksnivå uppmätt enligt standard ISO 2151 och ISO 3744 vid 1 m avstånd vid fritt utrymme. VARNING: i vissa inomhusklimat kan ljudnivån ökas med så mycket som 6_10 db(a) p.g.a. ljudreflektioner ifrån väggarna. Tillverkaren förbehåller sig rätten att ändra ovanstående tekniska specifikationer utan föregående meddelande.

7 Service har aldrig varit enklare. SNABB OCH ENKEL SERVICE Dessa kompressorer är utformade för att ge enkel åtkomst till olika servicepunkter. Alla paneler kan enkelt tas bort för att ge full åtkomst till alla servicepunkter. Reduceringen av rörliga delar ger också en reducerad servicekostnad. SERVICENÄTVERK Vårt stora servicenätverk av Gardner Denver återförsäljare står alltid till er tjänst för att säkerställa en problemfri drift av din kompressor. Gardner Denver försäkrar snabba leveranser av reservdelar för att möta olika reservdelsbehov. EFTERMARKNADSTJÄNSTER Gardner Denver erbjuder en rad olika eftermarknadstjänster för att kunna tillgodose våra kunders behov. Att använda originaldelar sparar både tid och pengar i längden för våra kunder. Produktområden KS KSA KA GDP Tillbehör Kolvkompressorer KDV

8 Gardner Denver S.r.l LONATE POZZOLO (VA) Italia Via Tevere, 6 Tel: Fax: e.mail: bottarini@gardnerdenver.com
