1 Atlas Copco Lösningar för kvalitetsluft Tryckluftsfilter

2 Fullt ansvar för miljön Atlas Copco levererar tryckluft av högsta kvalitet så att du som kund får ut maximalt av kärnverksamheten. Du väljer i vårt breda sortiment av produkter och skapar ett komplett tryckluftssystem från den plats där tryckluften genereras till den plats där den ska användas, helt och hållet anpassat efter dina behov. Samtliga Atlas Copcoprodukter har utvecklats för att fungera tillsammans på ett smidigt sätt så att de ger bästa möjliga tillförlitlighet och energieffektivitet. Därmed kan Atlas Copco ta ett omfattande ansvar för ditt tryckluftssystem och garantera att det är det bästa i sin klass. Tack vare att vi är etablerade i över 150 länder kan vi också erbjuda service globalt och fortsätta underhålla och förbättra ditt luftsystem. Med 100 års erfarenhet i ryggen kan Atlas Copco erbjuda den absolut bästa kvaliteten och effektiviteten. Vårt motto är First in Mind First in Choice. Därför kommer Atlas Copcos nytänkande aldrig att upphöra. Vår strävan är att alltid motsvara och överträffa våra kunders förväntningar. Vi kommer alltid att samarbeta med dig och ta fram den kvalitetsluftlösning som driver din verksamhet på bästa sätt. Vi strävar efter att förbättra din produktivitet genom samverkan och innovation. First in Mind First in Choice

3 Det optimala skyddet Ditt tryckluftsystem, produktionsprocess och slutprodukt: tre avgörande element som din verksamhet är beroende av. Eftersom tryckluft av högsta kvalitet är avgörande för din anläggnings funktion, kan obehandlad tryckluft förorsaka omfattande skador och leda till allvarliga prestandanedsättningar. För att skydda din investering, utrustning och processer, så presenterar Atlas Copco en fullständig serie med innovativa filtreringslösningar anpassad för de höga kvalitetskrav som din speciella installation kräver. TILLFÖRLITLIG KVALITETSTRYCKLUFT Under komprimeringen av luft stiger koncentrationen av smutspartiklar, oljespill och fukt. Det skapar en skadlig blandning som, om den lämnas därhän, kan förorsaka allvarliga instrumentfel och även förorena din slutprodukt. Atlas Copco har utvecklat ett komplett intervall av marknadsledande DD, DDp, PD, PDp och QD filter som effektivt reducerar alla typer av föroreningar med minimalt tryckfall. Tryckluftsföroreningar Smutspartiklar (från omgivningsluften och/eller torkmedel) Flytande vatten och vattendimma Flytande olja och oljedimma Kolvätedimma Rostpartiklar Rörbeläggningar Giftiga kondensat SÄNKTA ELKOSTNADER Atlas Copcos filter har utformats för maximal borttagning av föroreningar och erbjuder betydande energibesparingar tack vare sina: Optimala luftflödesvägar med lågt motstånd. Behållare och patroner konstruerade för minimalt tryckfall. FÖR DIN SINNESRO Uppbyggd under många års erfarenhet av tryckluftslösningar och kontinuerlig grundlig forskning och utveckling, kan Atlas Copco erbjuda det bredaste urvalet av filtreringslösningar och tillämpningskunnande. Med skyddet av din tryckluftsinvestering i tanke, har Atlas Copco konstruerat sina olika filter för att uppfylla dina nuvarande och kommande behov av kvalitetstryckluft i enlighet med de senaste internationella standarderna.

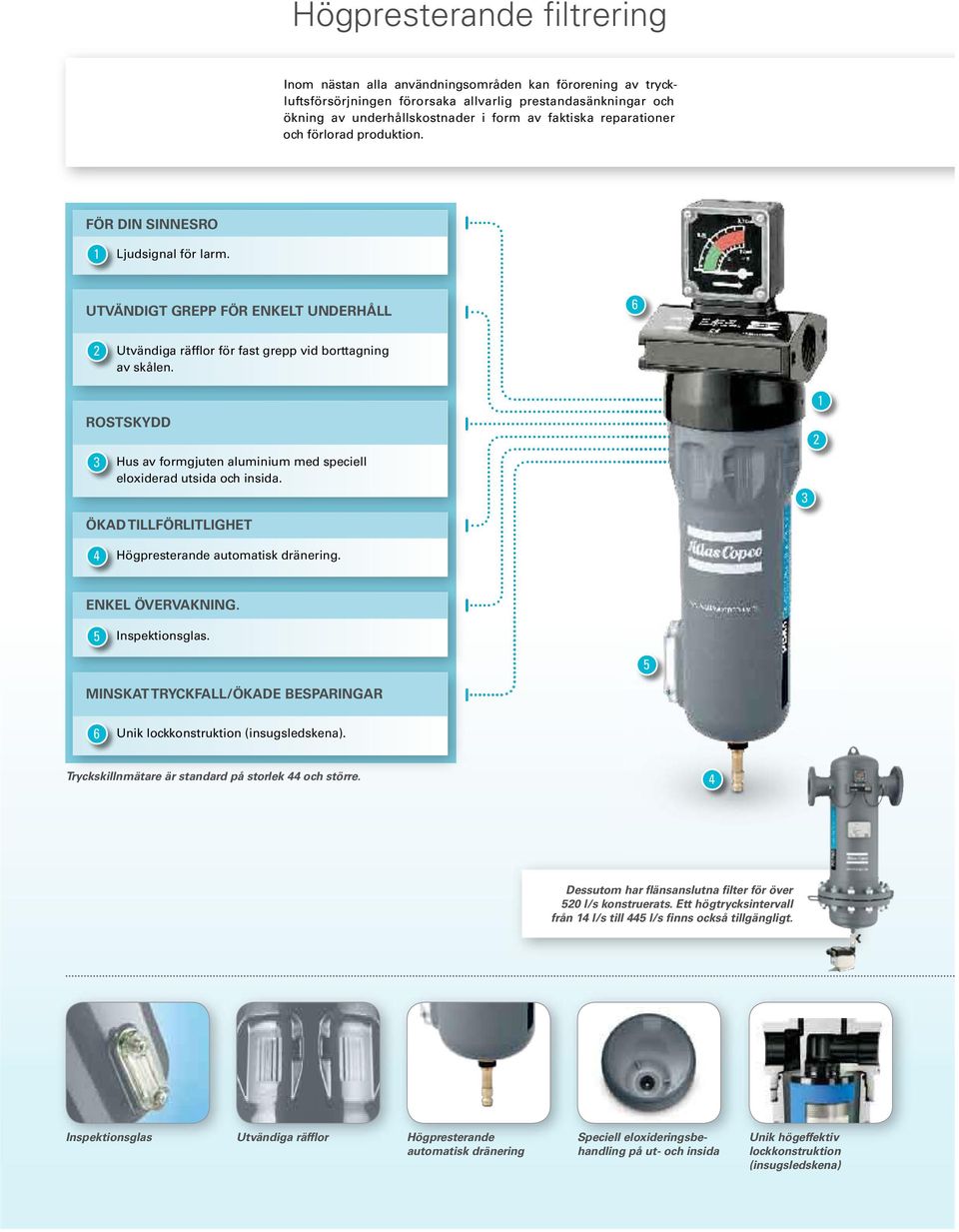

4 Högpresterande filtrering Inom nästan alla användningsområden kan förorening av tryckluftsförsörjningen förorsaka allvarlig prestandasänkningar och ökning av underhållskostnader i form av faktiska reparationer och förlorad produktion. FÖR DIN SINNESRO 1 Ljudsignal för larm. UTVÄNDIGT GREPP FÖR ENKELT UNDERHÅLL 6 2 Utvändiga räfflor för fast grepp vid borttagning av skålen. ROSTSKYDD 3 Hus av formgjuten aluminium med speciell eloxiderad utsida och insida. ÖKAD TILLFÖRLITLIGHET Högpresterande automatisk dränering. ENKEL ÖVERVAKNING. 5 Inspektionsglas. 5 MINSKAT TRYCKFALL/ÖKADE BESPARINGAR 6 Unik lockkonstruktion (insugsledskena). Tryckskillnmätare är standard på storlek 44 och större. 4 Dessutom har flänsanslutna filter för över 520 l/s konstruerats. Ett högtrycksintervall från 14 l/s till 445 l/s finns också tillgängligt. Inspektionsglas Utvändiga räfflor Högpresterande automatisk dränering Speciell eloxideringsbehandling på ut- och insida Unik högeffektiv lockkonstruktion (insugsledskena)

5 Atlas Copcos innovativa filtreringslösningar är konstruerade för att kostnadseffektivt tillhandahålla den bästa tryckluften och svara mot dagens ökande kvalitetsbehov. TILLFÖRLITLIG FILTRERING Högpresterande filterkärnor av rostfritt stål ger kassetterna styrka. Skyddspapper finns för att undvika direktkontakt mellan filtermediet och filterkärnan av rostfritt stål. 6 3 Epoxyförslutet lock. 1 2 UTSÖKT EFFEKTIVITET 4 Filtermedia av toppkvalitet, stor filteryta som ger litet tryckfall och lång livstid för filtret. 8 4 HÖG DRÄNERING 5 Syntetiskt skum. 5 FÖRBÄTTRAD ENERGIBESPARING TACK VARE MINSKAD LÄCKAGERISK 3 6 Dubbla o-ringar för ordentlig tätning, vilket minskar risken för läckage. 9 LÅG DRIFTKOSTNAD 7 Unikt högeffektiv lockkonstruktion som minskar tryckfallet. FÖRBÄTTRAD ANVÄNDARVÄNLIGHET & PÅLITLIGHET 8 Påtryckbara element. HÖGKLASSIGT SKYDD 9 Interna räfflor som skyddar elementen från skada och leder undan oljedroppar. Direktavledning Massavledning Diffusion/brownian-rörelse Dubbla o-ringar Påtryckbara element Förorenad luft Filtermedier Dimavskiljare Ren luft För optimal filtrering använder Atlas Copco en trippelfiltreringsfunktion: direktuppfångning, stoftavskiljare och diffusion.

6 Maximering av effektivitet Eftersom kostnaderna för tryckluft kan motsvara över 40% av dina totala energikostnader, är en energisparstrategi en av dina högsta prioriteringar. Ren, behandlad tryckluft minskar risken för korrosion och läckage i ditt system för tryckluft. EFFEKTIVITET & PÅLITLIGHET För att erhålla överlägsen tryckluftskvalitet är optimal filtreringskvalitet nyckeln. Som en av huvudfiltreringskomponenterna för skydd av ditt tryckluftssystem kommer patronen kontinuerligt i kontakt med olja, giftiga kondensat och smutspartiklar. För att säkerställa hög filtreringskapacitet, tillsammans med låga energikostnader, är ett årligt utbyte av patronen nödvändig. Det inte bara säkerställer en hög filtereffekt med lågt tryckfall, utan skyddar även din värdefulla utrustning, produktionsprocessen och det viktigaste, din slutprodukt. REKOMMENDERAT FILTERPATRONBYTE*: Minst en gång per år eller Var 4.000:e driftstimme * Normalfilter (för filter med aktivt kol: max var 2 000:e driftstimme). Genom årligt utbyte av filterpatron, hålls tryckluftssystemet rent och fuktfritt. Din utrustning håller längre, effektiviteten ökar och optimalt filtreringsresultat säkras. OPTIMAL FILTRERING Exceptionell flödesväg genom behållare och patroner. Betydande minskning av luftturbulens och tryckfall. Begränsade kostnader för systemdrift. Utformad för att möta nuvarande och kommande utmaningar, så ger Atlas Copcos filter en optimal flödesväg som reducerar luftturbulensen och tryckfallet.

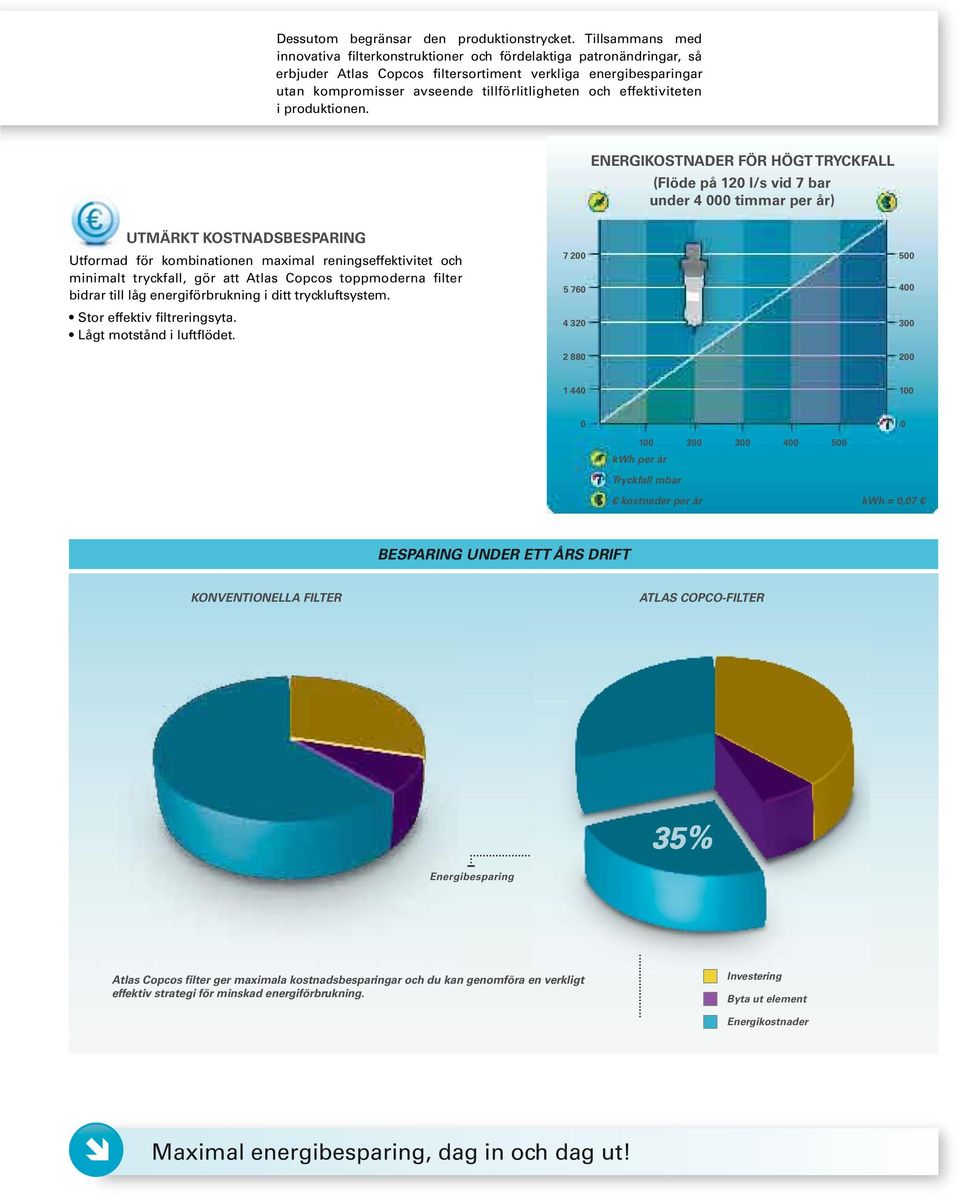

7 Dessutom begränsar den produktionstrycket. Tillsammans med innovativa filterkonstruktioner och fördelaktiga patronändringar, så erbjuder Atlas Copcos filtersortiment verkliga energibesparingar utan kompromisser avseende tillförlitligheten och effektiviteten i produktionen. ENERGIKOSTNADER FÖR HÖGT TRYCKFALL (Flöde på 120 l/s vid 7 bar under timmar per år) UTMÄRKT KOSTNADSBESPARING Utformad för kombinationen maximal reningseffektivitet och minimalt tryckfall, gör att Atlas Copcos toppmoderna filter bidrar till låg energiförbrukning i ditt tryckluftsystem. Stor effektiv filtreringsyta. Lågt motstånd i luftflödet kwh per år Tryckfall mbar kostnader per år 0 kwh = 0,07 BESPARING UNDER ETT ÅRS DRIFT KONVENTIONELLA FILTER ATLAS COPCO-FILTER Energibesparing Atlas Copcos filter ger maximala kostnadsbesparingar och du kan genomföra en verkligt effektiv strategi för minskad energiförbrukning. Investering Byta ut element Energikostnader Maximal energibesparing, dag in och dag ut!

8 Den tryckluftskvalitet som fordras i ett typiskt tryckluftsystem varierar. Med sitt stora filterintervall, kan Atlas Copco perfekt matcha dina preciserade behov och se till att alla typer Motsvarar alla dina behov av kontamination undviks och att kostnaderna hålls på en absolut miniminivå. DD-FILTER Vätskeavskiljningsfilter för allmänt skydd som fångar upp flytande vatten och oljeaerosoler ned till 0,1 mg/m 3 (0,1 ppm) och partiklar ned till 1 mikron. DDp FILTER Partikelfilter för dammskydd som avlägsnar partiklar ned till 1 mikron. PD-FILTER Högeffektiva vätskeuppsamlande filter som avlägsnar vatten och oljeaerosoler ned till 0,01 mg/m 3 (0,01 ppm) och partiklar ned till 0,01 mikron. För optimal filtrering ska alltid ett PD-filter föregås av ett DD-filter. PDp FILTER Partikelfilter för dammskydd som avlägsnar partiklar ned till 0,01 mikron. QD-FILTER Aktivt kol-filter som avlägsnar oljedimmor och kolvätelukter med maximalt kvarvarande oljeinnehåll på 0,003 mg/ 3 (0,003 ppm). För optimal filtrering ska ett QD-filter alltid skyddas av den rätta förfiltreringen inklusive ett DD och ett PD-filter. Alla filter är tillgängliga för silikonfria tillämpningar (t.ex. målning).

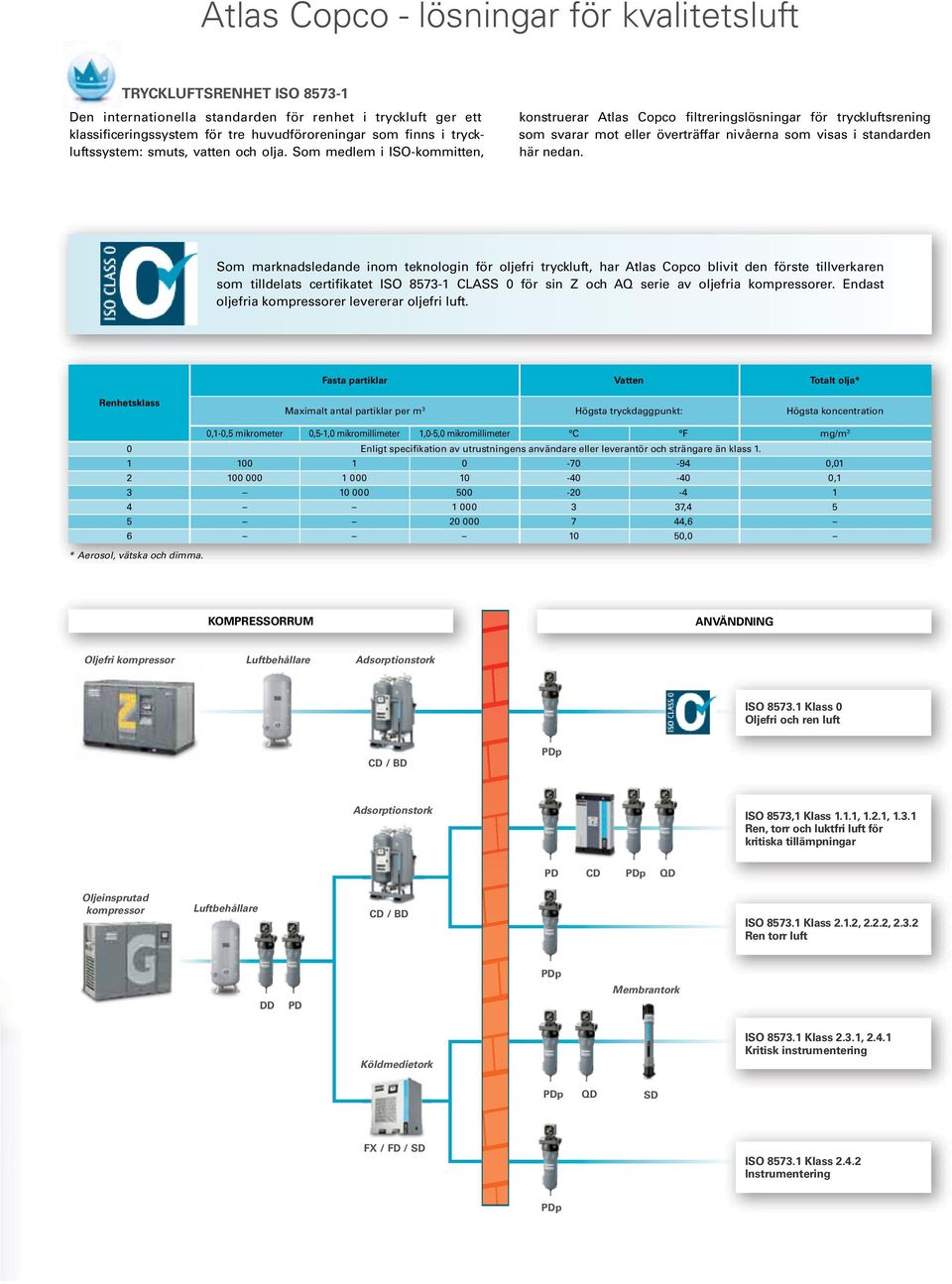

9 Atlas Copco - lösningar för kvalitetsluft TRYCKLUFTSRENHET ISO Den internationella standarden för renhet i tryckluft ger ett klassificeringssystem för tre huvudföroreningar som finns i tryckluftssystem: smuts, vatten och olja. Som medlem i ISO-kommitten, konstruerar Atlas Copco filtreringslösningar för tryckluftsrening som svarar mot eller överträffar nivåerna som visas i standarden här nedan. Som marknadsledande inom teknologin för oljefri tryckluft, har Atlas Copco blivit den förste tillverkaren som tilldelats certifikatet ISO CLASS 0 för sin Z och AQ serie av oljefria kompressorer. Endast oljefria kompressorer levererar oljefri luft. Fasta partiklar Vatten Totalt olja* Renhetsklass Maximalt antal partiklar per m 3 Högsta tryckdaggpunkt: Högsta koncentration 0,1-0,5 mikrometer 0,5-1,0 mikromillimeter 1,0-5,0 mikromillimeter C F mg/m 3 0 Enligt specifikation av utrustningens användare eller leverantör och strängare än klass , , , , ,0 * Aerosol, vätska och dimma. KOMPRESSORRUM ANVÄNDNING Oljefri kompressor Luftbehållare Adsorptionstork ISO Klass 0 Oljefri och ren luft CD / BD PDp Adsorptionstork ISO 8573,1 Klass 1.1.1, 1.2.1, Ren, torr och luktfri luft för kritiska tillämpningar PD CD PDp QD Oljeinsprutad kompressor Luftbehållare CD / BD ISO Klass 2.1.2, 2.2.2, Ren torr luft PDp Membrantork DD PD Köldmedietork ISO Klass 2.3.1, Kritisk instrumentering PDp QD SD FX / FD / SD ISO Klass Instrumentering PDp

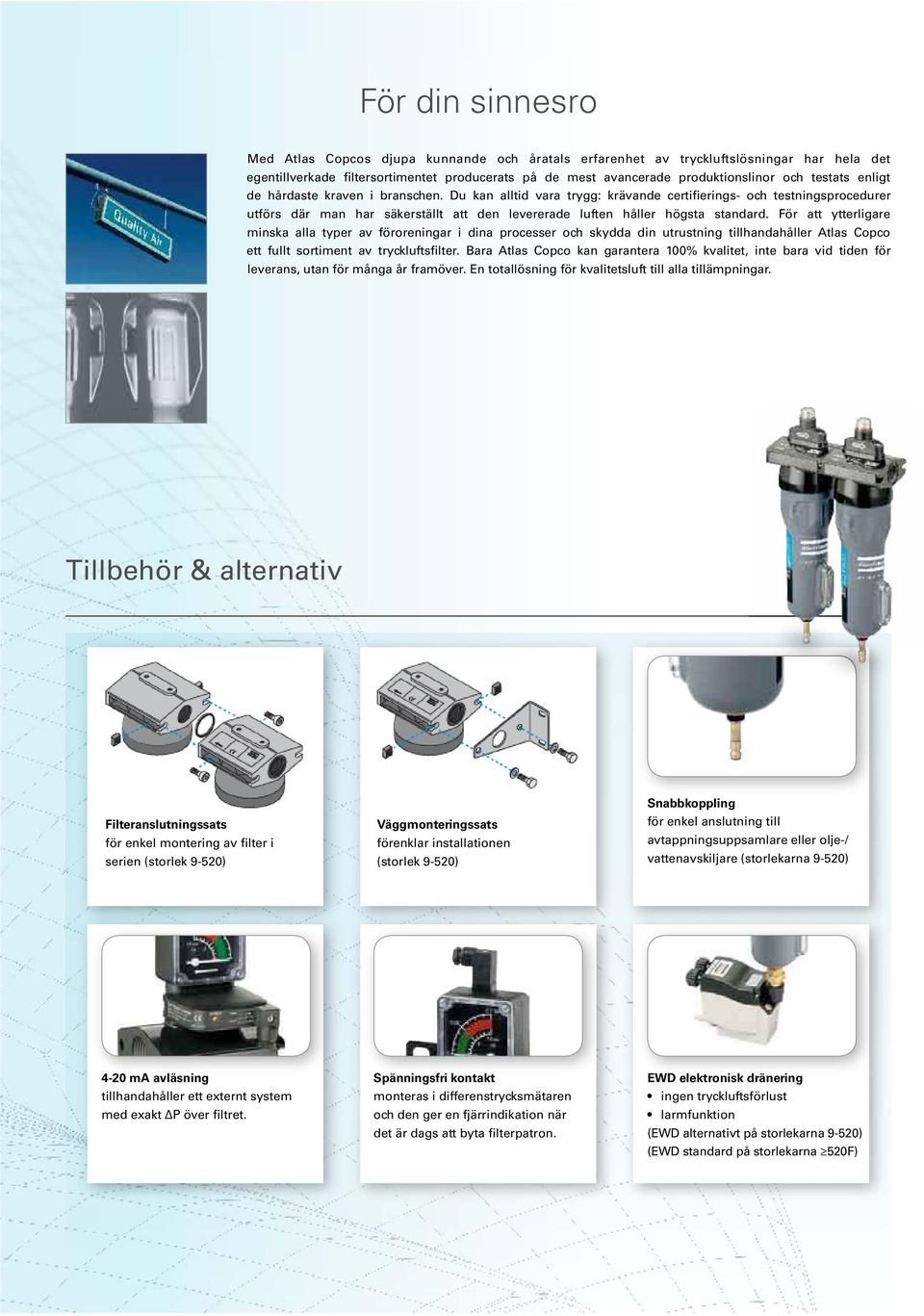

10 För din sinnesro Med Atlas Copcos djupa kunnande och åratals erfarenhet av tryckluftslösningar har hela det egentillverkade filtersortimentet producerats på de mest avancerade produktionslinor och testats enligt de hårdaste kraven i branschen. Du kan alltid vara trygg: krävande certifierings- och testningsprocedurer utförs där man har säkerställt att den levererade luften håller högsta standard. För att ytterligare minska alla typer av föroreningar i dina processer och skydda din utrustning tillhandahåller Atlas Copco ett fullt sortiment av tryckluftsfilter. Bara Atlas Copco kan garantera 100% kvalitet, inte bara vid tiden för leverans, utan för många år framöver. En totallösning för kvalitetsluft till alla tillämpningar. Tillbehör & alternativ Filteranslutningssats för enkel montering av filter i serien (storlek 9-520) Väggmonteringssats förenklar installationen (storlek 9-520) Snabbkoppling för enkel anslutning till avtappningsuppsamlare eller olje-/ vattenavskiljare (storlekarna 9-520) 4-20 ma avläsning tillhandahåller ett externt system med exakt ΔP över filtret. Spänningsfri kontakt monteras i differenstrycksmätaren och den ger en fjärrindikation när det är dags att byta filterpatron. EWD elektronisk dränering ingen tryckluftsförlust larmfunktion (EWD alternativt på storlekarna 9-520) (EWD standard på storlekarna 520F)

11

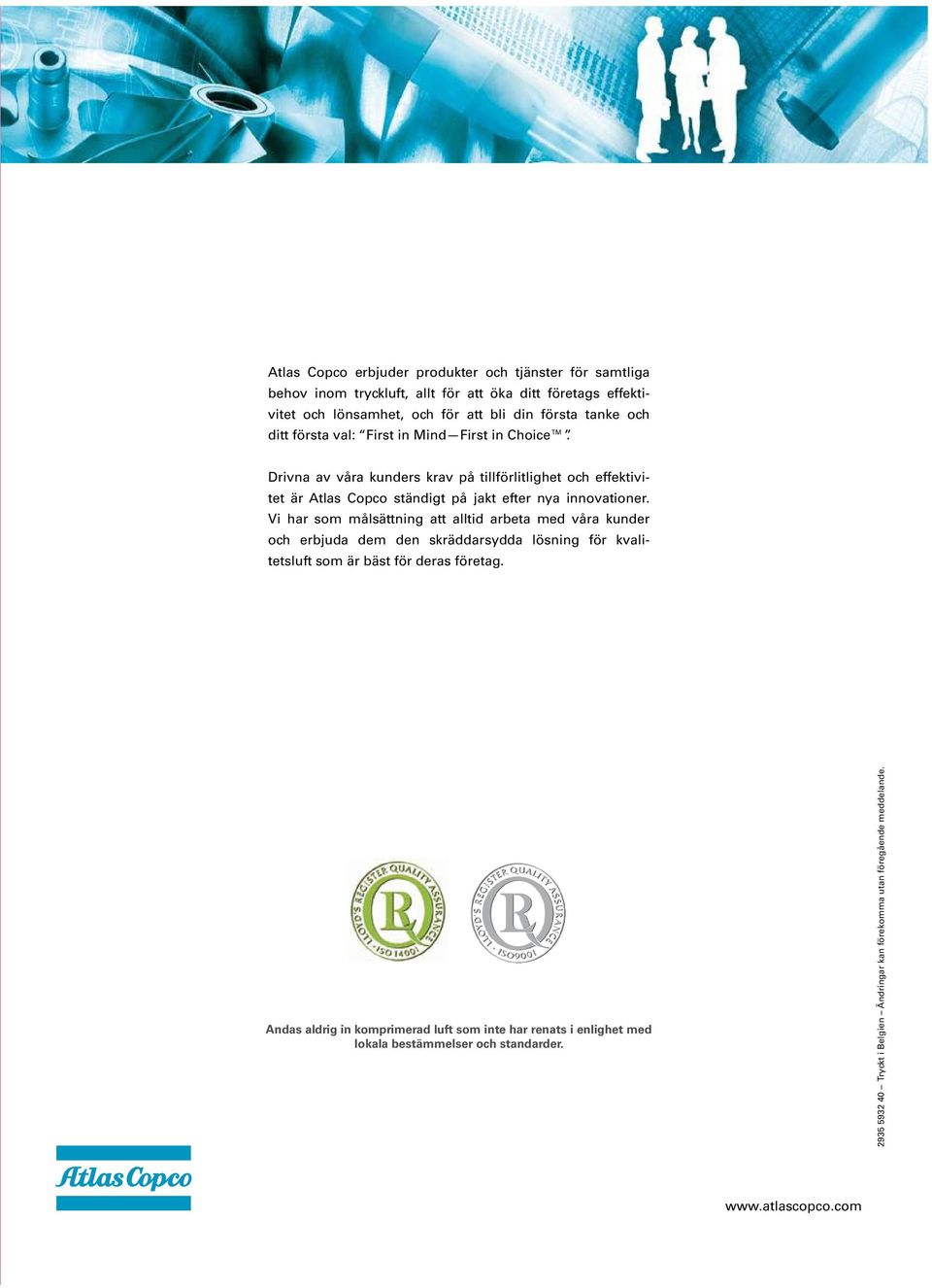

12 Atlas Copco erbjuder produkter och tjänster för samtliga behov inom tryckluft, allt för att öka ditt företags effektivitet och lönsamhet, och för att bli din första tanke och ditt första val: First in Mind First in Choice. Drivna av våra kunders krav på tillförlitlighet och effektivitet är Atlas Copco ständigt på jakt efter nya innovationer. Vi har som målsättning att alltid arbeta med våra kunder och erbjuda dem den skräddarsydda lösning för kvalitetsluft som är bäst för deras företag. Andas aldrig in komprimerad luft som inte har renats i enlighet med lokala bestämmelser och standarder Tryckt i Belgien Ändringar kan förekomma utan föregående meddelande.
