Lamellkompressor HV 01 04

Transkript

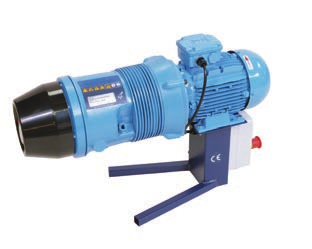

1 HV Lamellkompressorn är baserat på en mycket välbeprövad teknologi som har utvecklats under 50 år. IP55 klass F motorn driver kompressorenheten direkt med låga varvtal. Ingen växellåda, inga remmar inget behov av service och reparationer Inga axiella krafter gör det möjligt att använda glidlager inget behov av dyrbara lagerbyten Termistorer för övervakning av motor och oljetemperatur Snabb, enkel och kostnadseffektiv service. Arbetar med låga varvtal för minimalt slitage och maximal effektivitet Finns monterad på benstativ för kontinuerlig drift med luftbehållare för automatisk start/stop Låg ljudnivå Vibrationsfri Idealisk för inbyggnad, kan även fås med andra motordrifter t.ex hydraulmotor Levereras komplett, oljefylld, provkörd och färdig att installeras Modell Fri angiven Motor Varvtal Behållar- Anslutning Mått (mm) Ljudnivå Vikt luftmängd styrka (varv/min.) volym G djup bredd höjd db (A) (kg) (lit.) 10 bar HV / HV / HV01RM / HV02RM / HV04RM / Blåbärsatlején Gra_Hy_1208

2 HV Den stående lamellkompressorn är ett helt nytt koncept baserat på en mycket välbeprövad teknologi som har utvecklats under 50 år. Kompressorn är försedd med ljuddämpande huv för minimal ljudnivå Kompakt, minsta golvytan i sin storleksklass IP55 klass F motorn driver kompressorenheten direkt med lågt varvtal 1450 rpm. Ingen växellåda, inga remmar inget behov av service och reparationer Inga axiella krafter gör det möjligt att använda glidlager inget behov av dyrbara lagerbyten Elektronisk kontrollpanel, enkelt handhavande och lättöverskådlig Termistorer för övervakning av motor och oljetemperatur Effektiv efterkylare, utgående tryckluftstemperatur <10 C över kylluftstemperaturen Snabb, enkel och kostnadseffektiv service Två driftsätt som standard, helt modulerande insug eller automatiskt start/stopp för minimal energiförbrukning Reducerat interntryck vid avlastad drift (REVS) för minimal energiförbrukning Levereras komplett, oljefylld, provkörd och färdig att installeras luftmängd styrka (varv/min.) G djup bredd höjd db (A) (kg) 7 bar 8 bar 10 bar HV / HV / HV / HV / HV / HV HV HV / HV / HV / Blåbärsateljén Gra_Hy_1208

3 med varvtalstyrning HV RS Den stående lamellkompressorn är ett helt nytt koncept baserat på en mycket välbeprövad teknologi som har utvecklats under 50 år. Kompressorn är försedd med ljuddämpande huv för minimal ljudnivå Kompakt, minsta golvytan i sin storleksklass IP55 klass F motorn driver kompressorenheten direkt med låga varvtal. Ingen växellåda, inga remmar inget behov av service och reparationer Inga axiella krafter gör det möjligt att använda glidlager inget behov av dyrbara lagerbyten Elektronisk kontrollpanel, enkelt handhavande och lättöverskådlig Termistorer för övervakning av motor och oljetemperatur Effektiv efterkylare, utgående tryckluftstemperatur <10 C över kylluftstemperaturen Snabb, enkel och kostnadseffektiv service Anpassar kapaciteten efter förbrukningen, ger normalt energibesparingar på 30-50% Standard komponenter frekvensomriktare, motor och kompressor Arbetar med låga varvtal för minimalt slitage och maximal effektivitet Automatisk mjukstart, minskar belastningen vid uppstart Inbyggda filter för EMC störning Levereras komplett, oljefylld, provkörd och färdig att installeras luftmängd styrka (varv/min.) G djup bredd höjd db (A) (kg) 6 bar 8 bar 10 bar HV07RS / HV11RS / HV15RS / HV18RS HV22RS HV30RS / HV37RS / HV45RS / Blåbärsateljén Gra_Hy_1208

4 HV Lamellkompressorn är baserat på en mycket välbeprövad teknologi som har utvecklats under 50 år. Kompressorn är försedd med ljuddämpande huv för minimal ljudnivå IP55 klass F motorn driver kompressorenheten direkt med lågt varvtal 1450 rpm Ingen växellåda, inga remmar inget behov av service och reparationer Inga axiella krafter gör det möjligt att använda glidlager inget behov av dyrbara lagerbyten. Elektronisk kontrollpanel, enkelt handhavande och lättöverskådlig Termistorer för övervakning av motor och oljetemperatur Effektiv efterkylare, utgående tryckluftstemperatur <10 C över kylluftstemperaturen Snabb, enkel och kostnadseffektiv service. Två driftsätt som standard, helt modulerande insug eller automatiskt start/stopp för minimal energiförbrukning Reducerat interntryck vid avlastad drift (REVS) för minimal energiförbrukning Varvtalsstyrning inbyggd frekvensomriktare ger möjlighet till 6-8 bar arbetstryck kombinerat med minimal energiförbrukning (HV75RS) Levereras komplett, oljefylld, provkörd och färdig att installeras luftmängd styrka (varv/min.)g djup bredd höjd db (A) (kg) 7,5 bar HV / HV / HV75RS 6 bar 11,95 8 bar 11, till / Blåbärsatelje n Gra_Hy_1208

5 n ger stora fördelar Nyckeln till Lamellkompressorns exceptionella prestanda är den enkla uppbyggnaden av lamelltekniken. Pålitlighet: Kvalitetsluft: Effektivitet: Slitstark: Tystgående: Säkerhet: Direktdriven vid lågt varvtal med minimalt slitage, ger en lång livslängd och hög tillförlitlighet. Konstant pulsationsfritt flöde med automatisk reglering, levererar ren och torr luft. Insugsmodulering med REVS System (Reduced Energy Venting System) minimerar energikonsumtion. Inga lager eller metalldelar behöver bytas ut, den bara går o går o går. Unik design kombinerat med det låga varvtalet ger stor valmöjlighet för placering tack vare den låga ljudnivån. 10 års inbyggt advance garanti program bidrar till lugn och ro. Så här fungerar lamellkompressorn A B Luft sugs in igenom intagsventilen. Luften hålls mellan rotorn, lameller och stator. F Mälarö Brygga Gra_Hy_0903 C Luften komprimeras genom minskning av utrymmet mellan rotor och stator vägg. Olja sprutas in för att kyla, täta och smörja. D D Den komprimerade oljeblandade luften går till en första mekanisk separering och sedan vidare till separatorbehållaren. E C A E F Resterande olja filtreras för att kunna leverera luft med hög kvalitet. Luften passerar igenom efterkylaren som tar bort det mesta av kondensen som har bildas. G B H G Olja cirkulerar av det interna lufttrycket. Den passerar igenom en luftkyld oljekylare och ett filter innan den går tillbaka till kompressorenheten. H Luftflödet styrs via ett inbyggt modulerings system.
